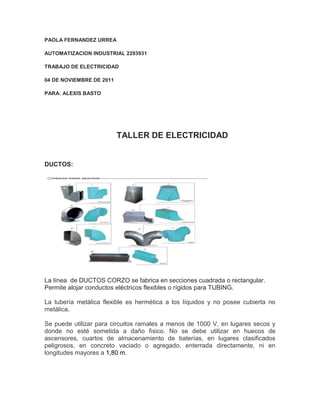

1. PAOLA FERNANDEZ URREA
AUTOMATIZACION INDUSTRIAL 2293931
TRABAJO DE ELECTRICIDAD
04 DE NOVIEMBRE DE 2011
PARA: ALEXIS BASTO
TALLER DE ELECTRICIDAD
DUCTOS:
La línea de DUCTOS CORZO se fabrica en secciones cuadrada o rectangular.
Permite alojar conductos eléctricos flexibles o rígidos para TUBING.
La tubería metálica flexible es hermética a los líquidos y no posee cubierta no
metálica.
Se puede utilizar para circuitos ramales a menos de 1000 V, en lugares secos y
donde no esté sometida a daño fisico. No se debe utilizar en huecos de
ascensores, cuartos de almacenamiento de baterías, en lugares clasificados
peligrosos, en concreto vaciado o agregado, enterrada directamente, ni en
longitudes mayores a 1,80 m.

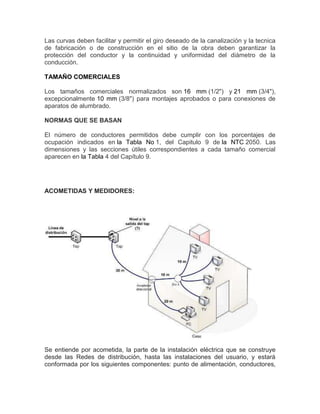

2. Las curvas deben facilitar y permitir el giro deseado de la canalización y la tecnica
de fabricación o de construcción en el sitio de la obra deben garantizar la
protección del conductor y la continuidad y uniformidad del diámetro de la
conducción.
TAMAÑO COMERCIALES
Los tamaños comerciales normalizados son 16 mm (1/2") y 21 mm (3/4"),
excepcionalmente 10 mm (3/8") para montajes aprobados o para conexiones de
aparatos de alumbrado.
NORMAS QUE SE BASAN
El número de conductores permitidos debe cumplir con los porcentajes de
ocupación indicados en la Tabla No 1, del Capitulo 9 de la NTC 2050. Las
dimensiones y las secciones útiles correspondientes a cada tamaño comercial
aparecen en la Tabla 4 del Capítulo 9.
ACOMETIDAS Y MEDIDORES:
Se entiende por acometida, la parte de la instalación eléctrica que se construye
desde las Redes de distribución, hasta las instalaciones del usuario, y estará
conformada por los siguientes componentes: punto de alimentación, conductores,

3. ductos, tablero general de acometidas, interruptor general, armario de medidores o
caja para equipo de medición
y estáconformada por los siguientes componentes:
Punto de alimentación
Conductores
Ductos
Tablero general de acometidas
Interruptor general
Armario de medidores
La acometida normal para una vivienda unifamiliar es monofásica, de dos hilos,
uno activo (fase) y el otro neutro, a 230 voltios, dependiendo del país.
Los conductores de la acometida deberán ser continuos, desde el punto de
conexión de la red hasta los bornes de la entrada del equipo de medida.
No se aceptarán empalmes, ni derivaciones, en ningún tramo de la acometida. En
la caja o armario de medidores deberá reservarse en su extremo una longitud del
conductor de la acometida suficiente que permita una fácil conexión al equipo de
medida.
NORMAS DE LA ACOMETIDAS
Los cuales se muestran en la Norma AE 200. De acuerdo con el numeral 230-3
del Código Eléctrico Colombiano (Norma NTC 2050) una edificación o una
estructura no deben ser alimentadas desde otras. Los conductores de acometidas
de una edificación o una estructura no deben pasar a través del interior de otro
edificio o estructura.
La acometida eléctrica servirá para transportar y utilizar la energía después del
punto de conexión de la red de distribución. En la Norma AE 201, AE 201-1, AE
201-2 se muestran los diagramas unifilares de diferentes tipos de acometidas.
CIRCUITOS RAMALES

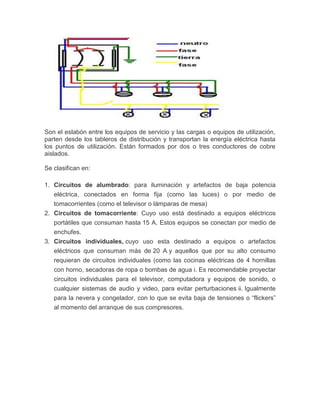

4. Son el eslabón entre los equipos de servicio y las cargas o equipos de utilización,
parten desde los tableros de distribución y transportan la energía eléctrica hasta
los puntos de utilización. Están formados por dos o tres conductores de cobre
aislados.
Se clasifican en:
1. Circuitos de alumbrado: para iluminación y artefactos de baja potencia
eléctrica, conectados en forma fija (como las luces) o por medio de
tomacorrientes (como el televisor o lámparas de mesa)
2. Circuitos de tomacorriente: Cuyo uso está destinado a equipos eléctricos
portátiles que consuman hasta 15 A. Estos equipos se conectan por medio de
enchufes.
3. Circuitos individuales, cuyo uso esta destinado a equipos o artefactos
eléctricos que consuman más de 20 A y aquellos que por su alto consumo
requieran de circuitos individuales (como las cocinas eléctricas de 4 hornillas
con horno, secadoras de ropa o bombas de agua i. Es recomendable proyectar
circuitos individuales para el televisor, computadora y equipos de sonido, o
cualquier sistemas de audio y video, para evitar perturbaciones ii. Igualmente
para la nevera y congelador, con lo que se evita baja de tensiones o “flickers”
al momento del arranque de sus compresores.

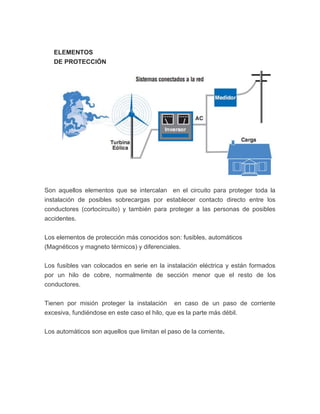

5. ELEMENTOS
DE PROTECCIÓN
Son aquellos elementos que se intercalan en el circuito para proteger toda la
instalación de posibles sobrecargas por establecer contacto directo entre los
conductores (cortocircuito) y también para proteger a las personas de posibles
accidentes.
Los elementos de protección más conocidos son: fusibles, automáticos
(Magnéticos y magneto térmicos) y diferenciales.
Los fusibles van colocados en serie en la instalación eléctrica y están formados
por un hilo de cobre, normalmente de sección menor que el resto de los
conductores.
Tienen por misión proteger la instalación en caso de un paso de corriente
excesiva, fundiéndose en este caso el hilo, que es la parte más débil.
Los automáticos son aquellos que limitan el paso de la corriente.

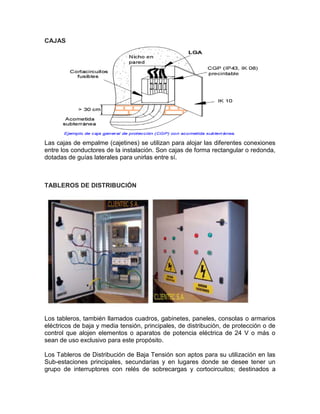

6. CAJAS
Las cajas de empalme (cajetines) se utilizan para alojar las diferentes conexiones
entre los conductores de la instalación. Son cajas de forma rectangular o redonda,
dotadas de guías laterales para unirlas entre sí.
TABLEROS DE DISTRIBUCIÓN
Los tableros, también llamados cuadros, gabinetes, paneles, consolas o armarios
eléctricos de baja y media tensión, principales, de distribución, de protección o de
control que alojen elementos o aparatos de potencia eléctrica de 24 V o más o
sean de uso exclusivo para este propósito.
Los Tableros de Distribución de Baja Tensión son aptos para su utilización en las
Sub-estaciones principales, secundarias y en lugares donde se desee tener un
grupo de interruptores con relés de sobrecargas y cortocircuitos; destinados a

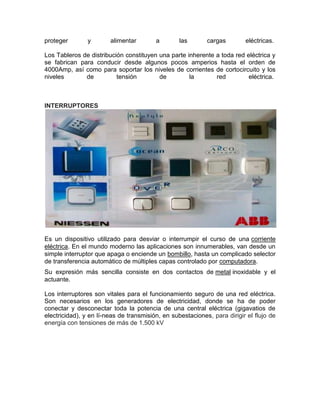

7. proteger y alimentar a las cargas eléctricas.
Los Tableros de distribución constituyen una parte inherente a toda red eléctrica y
se fabrican para conducir desde algunos pocos amperios hasta el orden de
4000Amp, así como para soportar los niveles de corrientes de cortocircuito y los
niveles de tensión de la red eléctrica.
INTERRUPTORES
Es un dispositivo utilizado para desviar o interrumpir el curso de una corriente
eléctrica. En el mundo moderno las aplicaciones son innumerables, van desde un
simple interruptor que apaga o enciende un bombillo, hasta un complicado selector
de transferencia automático de múltiples capas controlado por computadora.
Su expresión más sencilla consiste en dos contactos de metal inoxidable y el
actuante.
Los interruptores son vitales para el funcionamiento seguro de una red eléctrica.
Son necesarios en los generadores de electricidad, donde se ha de poder
conectar y desconectar toda la potencia de una central eléctrica (gigavatios de
electricidad), y en lí-neas de transmisión, en subestaciones, para dirigir el flujo de
energía con tensiones de más de 1.500 kV

8. TOMA-CORRIENTES Y CLAVIJAS
Para efectos del presente Reglamento, las clavijas y tomacorrientes de uso
general deben cumplir los siguientes requisitos adoptados de las normas NTC-
1650, IEC-60884-1, IEC 60309 – parte 1 y parte 2, comprobados a partir del
examen comparativo del producto contra los requisitos obligatorios.
Las clavijas y tomacorrientes para usos especiales, deberán demostrar que son
aptas para tales usos, mediante un certificado de producto con la norma técnica
internacional, de reconocimiento internacional o NTC que les aplique.
Los tomacorrientes usados en extensiones, multitomas, reguladores de tensión
LAMPARAS- BOMBILLOS

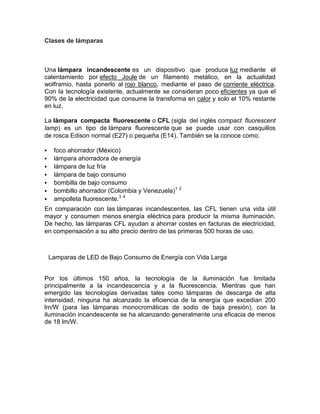

9. Clases de lámparas
Una lámpara incandescente es un dispositivo que produce luz mediante el
calentamiento por efecto Joule de un filamento metálico, en la actualidad
wolframio, hasta ponerlo al rojo blanco, mediante el paso de corriente eléctrica.
Con la tecnología existente, actualmente se consideran poco eficientes ya que el
90% de la electricidad que consume la transforma en calor y solo el 10% restante
en luz.
La lámpara compacta fluorescente o CFL (sigla del inglés compact fluorescent
lamp) es un tipo de lámpara fluorescente que se puede usar con casquillos
de rosca Edison normal (E27) o pequeña (E14). También se la conoce como:
 foco ahorrador (México)
 lámpara ahorradora de energía
 lámpara de luz fría
 lámpara de bajo consumo
 bombilla de bajo consumo
 bombillo ahorrador (Colombia y Venezuela)1 2
 ampolleta fluorescente.3 4
En comparación con las lámparas incandescentes, las CFL tienen una vida útil
mayor y consumen menos energía eléctrica para producir la misma iluminación.
De hecho, las lámparas CFL ayudan a ahorrar costes en facturas de electricidad,
en compensación a su alto precio dentro de las primeras 500 horas de uso.
Lamparas de LED de Bajo Consumo de Energía con Vida Larga
Por los últimos 150 años, la tecnología de la iluminación fue limitada
principalmente a la incandescencia y a la fluorescencia. Mientras que han
emergido las tecnologías derivadas tales como lámparas de descarga de alta
intensidad, ninguna ha alcanzado la eficiencia de la energía que excedían 200
lm/W (para las lámparas monocromáticas de sodio de baja presión), con la
iluminación incandescente se ha alcanzando generalmente una eficacia de menos
de 18 lm/W.

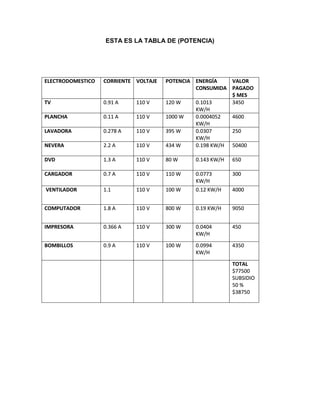

10. ESTA ES LA TABLA DE (POTENCIA)
ELECTRODOMESTICO CORRIENTE VOLTAJE POTENCIA ENERGÍA VALOR
CONSUMIDA PAGADO
$ MES
TV 0.91 A 110 V 120 W 0.1013 3450
KW/H
PLANCHA 0.11 A 110 V 1000 W 0.0004052 4600
KW/H
LAVADORA 0.278 A 110 V 395 W 0.0307 250
KW/H
NEVERA 2.2 A 110 V 434 W 0.198 KW/H 50400
DVD 1.3 A 110 V 80 W 0.143 KW/H 650
CARGADOR 0.7 A 110 V 110 W 0.0773 300
KW/H
VENTILADOR 1.1 110 V 100 W 0.12 KW/H 4000
COMPUTADOR 1.8 A 110 V 800 W 0.19 KW/H 9050
IMPRESORA 0.366 A 110 V 300 W 0.0404 450
KW/H
BOMBILLOS 0.9 A 110 V 100 W 0.0994 4350
KW/H
TOTAL
$77500
SUBSIDIO
50 %
$38750
