Este documento describe los diferentes tipos de aparatos sanitarios utilizados en las viviendas, incluyendo lavamanos, sanitarios, lavaderos, orinales, duchas y bañeras. Explica las funciones y características de cada aparato, como sus medidas, materiales, y requisitos de instalación e hidráulica. Además, destaca la importancia de que los aparatos sanitarios cumplan con estándares de calidad del agua, facilidad de instalación, bajo costo de mantenimiento y resistencia.

1. APARATOS SANITARIOS
Facultad de Ingeniería Civil y Ambiental
Expositores:
Tatiana Duquino
Edgar Rodriguez
Dario Cely
Wilfredo lizarazo
Jairo Benitez

2. ¿Qué son los aparatos sanitarios?
Se denominan aparatos sanitarios todos los artefactos que se colocan en las viviendas y locales para
facilitar la recepción de aguas utilizadas en la higiene y necesidades de las personas. Generalmente
son de loza o granito.
Entre los aparatos más usados en una vivienda tenemos: Lavamanos, sanitarios, lavadero, orinal, aseo
cuerpo, lavaplatos, bañeras y duchas.
Son accesorios empleados con el fin de cubrir las necesidades que tienen los usuarios con respecto a
lo que es aseo personal, limpieza y de necesidades fisiológicas.

3. Para su instalación, se precisan ciertas condiciones de espacio a fin de que cumplan
adecuadamente las funciones sanitarias.
El suministro de agua debe cumplir con los estándares de cantidad y calidad
universalmente establecidos para cada especificación.

4. Los aparatos sanitarios son el fin
principal de las instalaciones de
fontanería de una vivienda, se
dispone de una instalación de
distribución de agua fría y
caliente si es necesario para ser
usados en los cuartos de baño y de
aseo.

5. LAVAMANOS
Para lavado de manos, antebrazo y
hasta la cara generalmente se
diseña para un suministro entre 1
y 2 unidades, con o sin agua
caliente.
El desagüe debe estar en
capacidad de drenar
aproximadamente 0,4 l/s durante
15s. Se debe evitar el
derramamiento y salpicaduras.

6. LAVAMANOS
Es de los aparatos más utilizados en el aseo personal,
fabricado normalmente en porcelana vitrificada y viene
en diferentes estilos, modelos y tamaños, se
complementa con accesorio como válvulas de
suministro de agua fría y caliente, desagüe con rejilla,
tapón o cierre automático para la descarga al sistema
de evacuación y la trampa o sifón que sirve para
mantener el sello hidráulico que evita la introducción
de gases dentro del ambiente.
Se instala generalmente colgado de la pared, pero
también existen con pedestal apoyado al piso y su
altura al borde superior es normalmente de 80 cm del
nivel de piso terminado.

7. SANITARIOS
La disposición de heces exige espacios funcionales. El suministro de agua varía con el tipo de descarga. Hay
cisternas con capacidad de 8 a 12 litros; su tiempo de llenado es de 2.5 minutos.
Cuando se emplean fluxómetros son suficientes de 6 a 8 litros por uso; sin embargo, el caudal instantáneo máximo
es muy superior, de unos 3 l/s durante 5 a 7 segundos y la descarga aproximada de 2,3 l/s.

9. EL INODORO
Es uno de los muebles principales del cuarto de
baño, las medidas del inodoro están dentro de
los siguientes rangos:
Altura: 70-75 cm - Ancho: 45-50 cm -
Profundidad: 65-70 cm (dependiendo de la
anchura del tanque).
El espacio mínimo de circulación para el
funcionamiento de un inodoro es de 60 cm,
respecto de los muros lo ideal es colocar el
inodoro a una distancia no menor a 30 cm.

10. LAVADERO
Lavado de ropa manual con
espacio funcional para el lavado
y restregado.
Su volumen generalmente es de
150 litros y drenaje para 0.90 l/s
durante un tiempo de 2.3
minutos.

11. ORINAL
La evacuación de la orina para
hombres,necesita espacios indicados en la
figura. El espacio mínimo entre ejes de
batería es de 60 cm.
Las cisternas cuando producen un lavado
intermitente, descargan 50 l/h por aparato y
para el drenaje continuo es necesario una
descarga de 0,04 l/s.

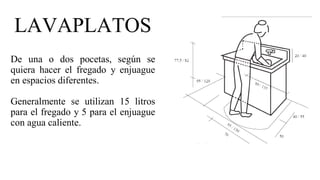

12. LAVAPLATOS
De una o dos pocetas, según se
quiera hacer el fregado y enjuague
en espacios diferentes.
Generalmente se utilizan 15 litros
para el fregado y 5 para el enjuague
con agua caliente.

13. BAÑERAS
Aparato de gran tamaño que permite la inmersión del
cuerpo en postura alargada. Se dividen en dos
grandes grupos: las empotradas y las no empotradas.
Se fabrican en diferentes materiales. En espacios
reducidos se deben instalar bañeras cortas o
escalonadas, así como mini baños con aplicaciones
diversas.
Las bañeras deben colocarse lo más cerca
posible al desagüe de la bajante, para evitar
sobreelevación con respecto al nivel del fondo.

14. BAÑERAS EMPOTRADAS Y NO EMPOTRADAS

15. DUCHA
Consiste esencialmente en un rociador que
descarga una lluvia fina sobre la persona que la
utiliza y va instalada generalmente sobre una
poza, dentro de gabinetes metálicos y vidrio o
combinados con la tina.
La alimentación de agua ya sea fría o mezclada,
se realiza por medio de válvulas unitarias o de
combinación instaladas a una altura conveniente
que varía entre 1.00m y 1.10 m, la descarga al
desagüe se hace a través de rejilla conectada a la
trampa de la red de evacuación.

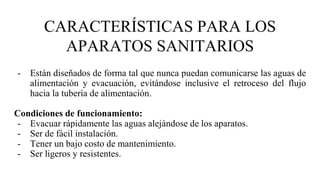

16. CARACTERÍSTICAS PARA LOS
APARATOS SANITARIOS
- Están diseñados de forma tal que nunca puedan comunicarse las aguas de
alimentación y evacuación, evitándose inclusive el retroceso del flujo
hacia la tubería de alimentación.
Condiciones de funcionamiento:
- Evacuar rápidamente las aguas alejándose de los aparatos.
- Ser de fácil instalación.
- Tener un bajo costo de mantenimiento.
- Ser ligeros y resistentes.

17. MEDIDAS Y UBICACIONES DE
APARATOS SANITARIOS

18. SELECCION DE APARATOS
HIDROSANITARIOS
