Analisis de manzana

MANZANA 0156
INSTITUCIÓN UNIVERSITARIA COLEGIO MAYOR DEL CAUCA
FACULTAD DE ARTE Y DISEÑO
ARQUITECTURA - PATRIMONIO VI
2021
ANÁLISIS PATRIMONIAL

INSTITUCIÓN UNIVERSITARIA COLEGIO MAYOR DEL CAUCA
FACULTAD DE ARTE Y DISEÑO
ARQUITECTURA - PATRIMONIO VI
2021
ANÁLISIS PATRIMONIAL
PRESENTADO POR:
ELIANA IDROBO CERON
JUAN JOSÉ MORILLO
BRYAN STEVEN PERDOMO
ALCY FABIÁN MUÑOZ
PRESENTADO A:
Arq. OLGA LUCIA ORTEGA

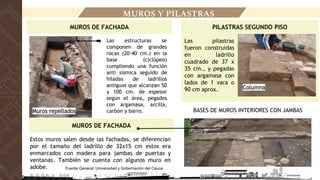

8.6 MUROS Y PILASTRAS REAL CASA DE LA MONEDA________________60

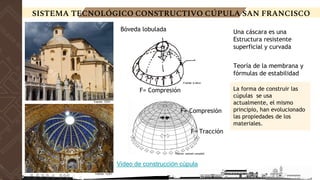

8.7 SISTEMA TECNOLÓGICO CONSTRUCTIVO CÚPULA SAN FRANCISCO_61
1. SISTEMA DE MOVILIDAD Y TRANSPORTE__________________________________63

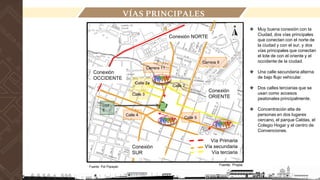

9.1 VÍAS PRINCIPALES_________________________________________64

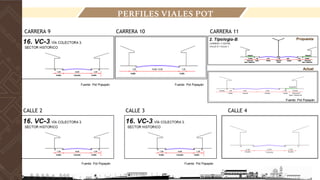

9.2 PERFILES VIALES POT______________________________________65

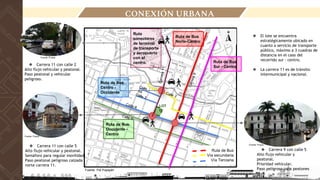

9.3 CONEXIÓN URBANA________________________________________66

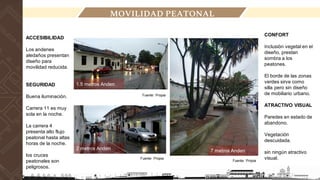

9.4 MOVILIDAD PEATONAL______________________________________67

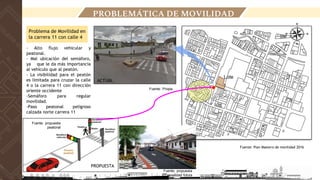

9.5 PROBLEMÁTICA DE MOVILIDAD_______________________________68

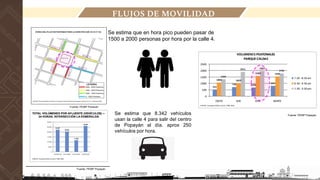

9.6 FLUJOS DE MOVILIDAD_____________________________________69

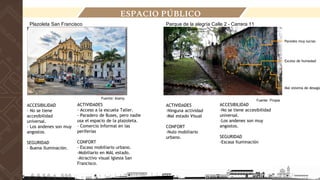

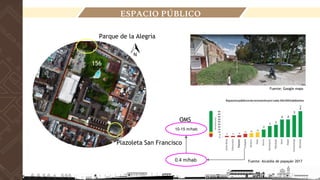

1. ESPACIO PÚBLICO____________________________________________________70
2. SISTEMA SOCIO ECONÓMICO___________________________________________73

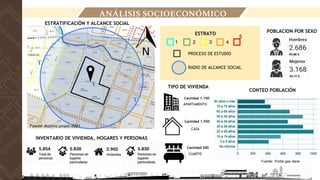

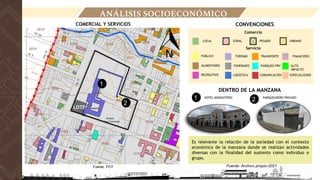

11.1 ANÁLISIS SOCIOECONÓMICO_______________________________74

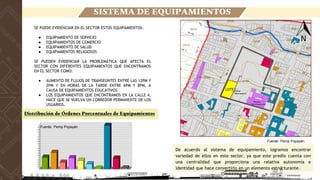

1. SISTEMA DE EQUIPAMIENTOS___________________________________________76

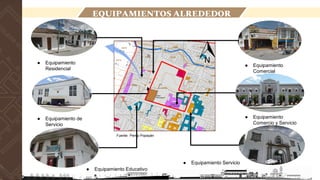

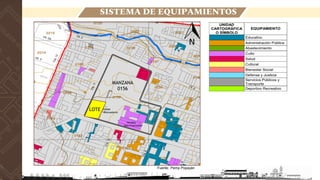

12.1 EQUIPAMIENTOS ALREDEDOR_______________________________79
1. HITOS Y NODOS______________________________________________________80
13.1 HITOS__________________________________________________81
13.2 NODOS_________________________________________________82
1. SISTEMA AMBIENTAL__________________________________________________83

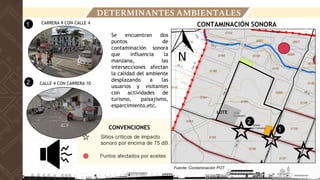

14.1 DETERMINANTES AMBIENTALES_____________________________84

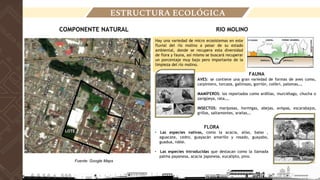

14.2 ESTRUCTURA ECOLÓGICA_________________________________85
1. DETERMINANTE DE DISEÑO____________________________________________86
2. REFERENTES CONCEPTUALES__________________________________________89

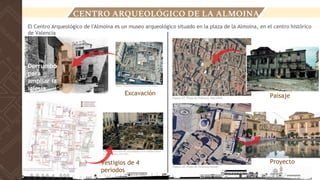

16.1 CENTRO ARQUEOLÓGICO DE LA ALMOINA____________________90

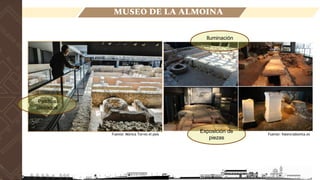

16.2 MUSEO DE LA ALMOINA___________________________________91

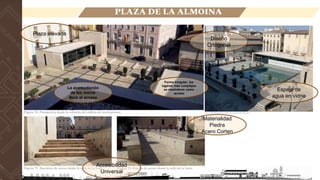

16.3 PLAZA DE LA ALMOINA___________________________________92

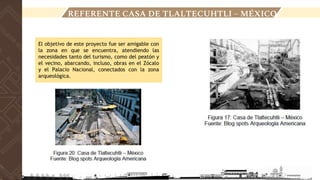

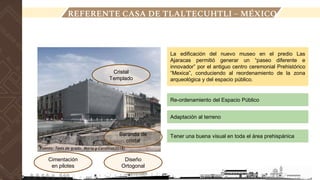

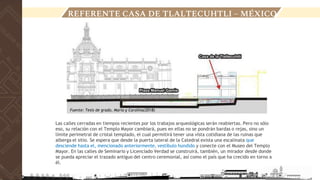

16.4 REFERENTE CASA DE TLALTECUHTLI – MÉXICO________________93
1. PERFILES URBANOS MANZANA 0156_____________________________________96

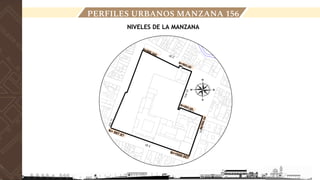

17.1 PERFILES URBANOS MANZANA 156__________________________97
17.2 PERFIL SOBRE LA CARRERA 9 ENTRE LA CALLE 4-3_____________98

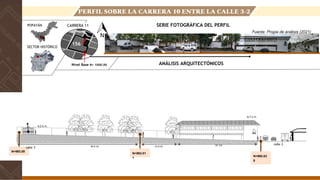

17.3 PERFIL SOBRE LA CARRERA 10 ENTRE LA CALLE 3-2____________99

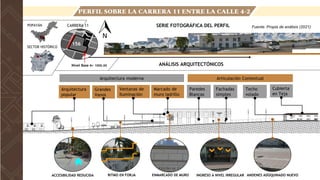

17.4 PERFIL SOBRE LA CARRERA 11 ENTRE LA CALLE 4-2____________100

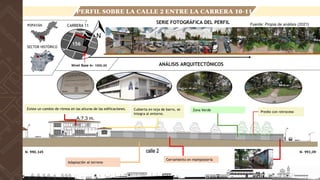

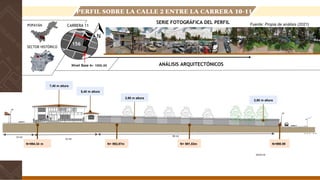

17.5PERFIL SOBRE LA CALLE 2 ENTRE LA CARRERA 10-11____________101

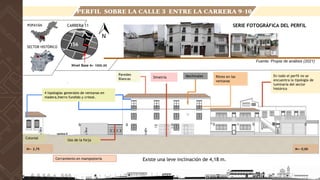

17.6PERFIL SOBRE LA CALLE 3 ENTRE LA CARRERA 9-10____________102

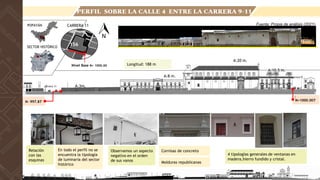

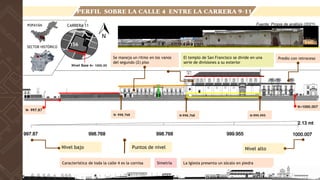

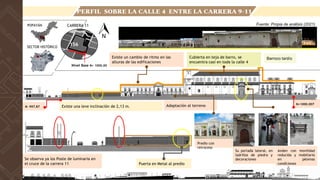

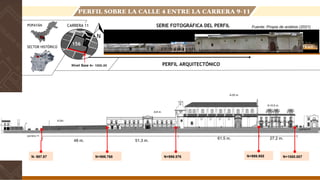

17.7 PERFIL SOBRE LA CALLE 4 ENTRE LA CARRERA 9-11___________103

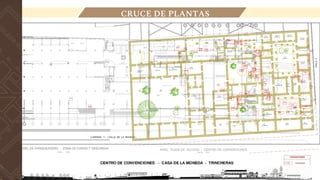

CRUCE DE PLANTAS ARQUITECTÓNICAS _________________________104

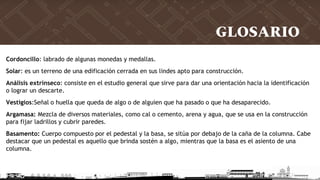

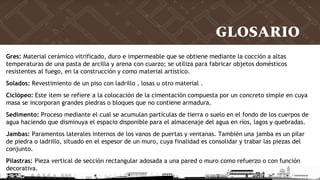

1. GLOSARIO__________________________________________________________105

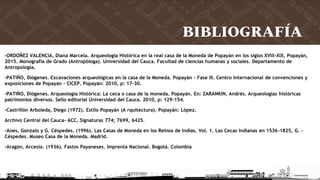

2. BIBLIOGRAFÍA ______________________________________________________107
3. WEBGRAFÍA ________________________________________________________108
1. LOCALIZACIÓN__________________________________________________________4
2. ANÁLISIS HISTÓRICO_____________________________________________________5
2.1 HISTORIA ___________________________________________________6
2.2 TRAZA URBANA______________________________________________7
2.3 LÍNEA DE TIEMPO_____________________________________________8
2.4 HISTORIA DEL PREDIO_________________________________________9
2.5 ASPECTO DE FACHADA 1980___________________________________11
1. VESTIGIOS ARQUEOLÓGICOS_____________________________________________13
3.1 EXCAVACIONES_____________________________________________14
3.2 FASES DE EXCAVACIONES_____________________________________15
3.3 VESTIGIOS ARQUITECTÓNICOS________________________________16
1. ANÁLISIS NORMATIVO___________________________________________________17

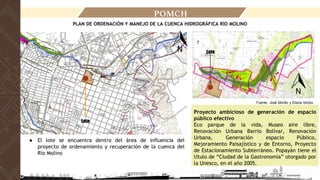

4.1 POMCH___________________________________________________18

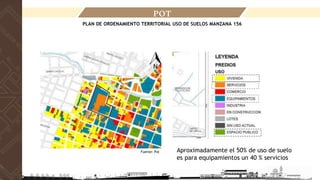

4.2 POT______________________________________________________19

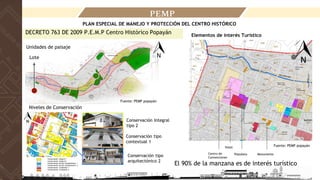

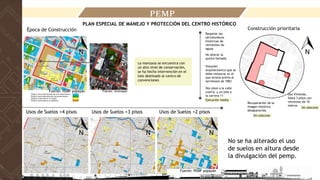

4.3 PEMP_____________________________________________________21

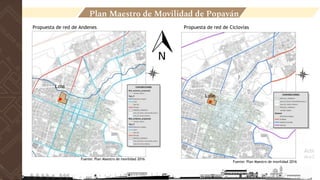

4.4 PLAN MAESTRO DE MOVILIDAD________________________________23

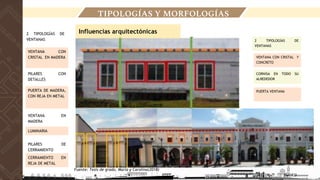

1. TIPOLOGÍAS Y MORFOLOGÍA_____________________________________________24

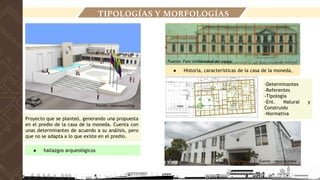

5.1 TIPOLOGÍA Y MORFOLOGÍA __________________________________25

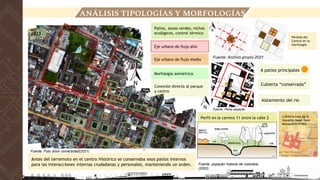

5.2 ANÁLISIS TIPOLOGÍA Y MORFOLOGÍA___________________________27

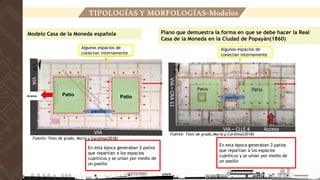

5.3 TIPOLOGÍA Y MORFOLOGÍA MODELO__________________________28

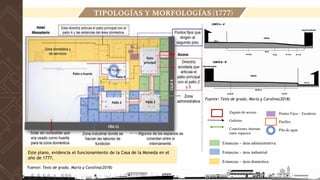

5.4 TIPOLOGÍA Y MORFOLOGÍA 1777_____________________________29
5.5 TIPOLOGÍA Y MORFOLOGÍA SIGLO XVIII________________________30

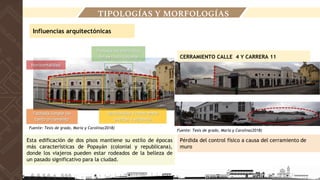

5.6 TIPOLOGÍA Y MORFOLOGÍA___________________________________31
1. ANÁLISIS DE PERFILES__________________________________________________36
6.1 PERFILES URBANOS MANZANA 156____________________________37

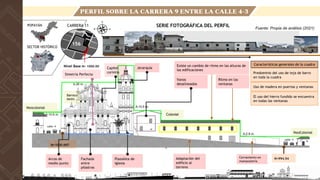

6.2 PERFIL SOBRE LA CARRERA 9 ENTRE LA CALLE 4-3_______________38

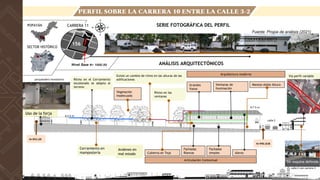

6.3 PERFIL SOBRE LA CARRERA 10 ENTRE LA CALLE 3-2______________39

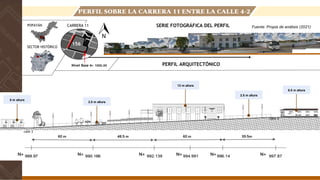

6.4 PERFIL SOBRE LA CARRERA 11 ENTRE LA CALLE 4-2______________40
6.5PERFIL SOBRE LA CALLE 2 ENTRE LA CARRERA 10-11______________41

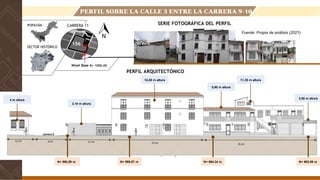

6.6PERFIL SOBRE LA CALLE 3 ENTRE LA CARRERA 9-10______________42
6.7 PERFIL SOBRE LA CALLE 4 ENTRE LA CARRERA 9-11_____________43
1. ANÁLISIS DE CUBIERTAS________________________________________________46

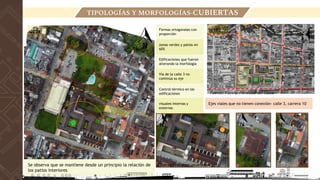

7.1 TIPOLOGÍAS Y MORFOLOGÍAS-CUBIERTAS_______________________47
1. SISTEMAS CONSTRUCTIVOS Y MATERIALIDADES_____________________________49

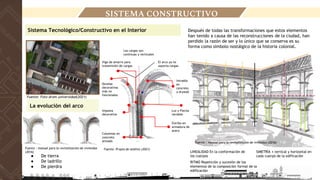

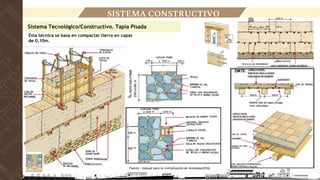

8.1 SISTEMAS CONSTRUCTIVOS__________________________________50

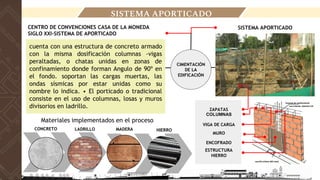

8.2 SISTEMA APORTICADO______________________________________55
8.3 CIMENTACIÓN REAL CASA DE LA MONEDA______________________57
8.4 ACUEDUCTO Y ALCANTARILLADO REAL CASA DE LA MONEDA______58
8.5 PISOS Y BASE ESCALERAS REAL CASA DE LA MONEDA____________59

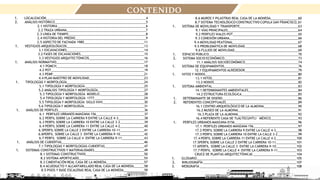

CONTENIDO

DEPTO. DEL CAUCA

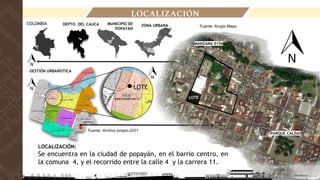

LOCALIZACIÓN
LOCALIZACIÓN:
Se encuentra en la ciudad de popayán, en el barrio centro, en
la comuna 4, y el recorrido entre la calle 4 y la carrera 11.
Fuente: Arcgis Maps.
ZONA URBANA
COLOMBIA MUNICIPIO DE
POPAYÁN
MANZANA 0156
LOTE
GESTIÓN URBANÍSTICA
LOTE
PARQUE CALDAS
LOTE
Fuente: Archivo propio-2021

SECTOR
HISTÓRICO
141 Manzanas
MANZANA
0156
LOTE
IGLESIA SAN
FRANCISCO
HOTEL DANN
MONASTERIO

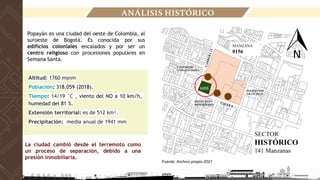

Popayán es una ciudad del oeste de Colombia, al
suroeste de Bogotá. Es conocida por sus
edificios coloniales encalados y por ser un
centro religioso con procesiones populares en
Semana Santa.
Altitud: 1760 msnm
Población: 318.059 (2018).
Tiempo: 14/19 °C , viento del NO a 10 km/h,
humedad del 81 %.
Extensión territorial: es de 512 km².
Precipitación: media anual de 1941 mm
La ciudad cambió desde el terremoto como
un proceso de separación, debido a una
presión inmobiliaria.
CENTRO DE
CONVENCIONES
ANÁLISIS HISTÓRICO

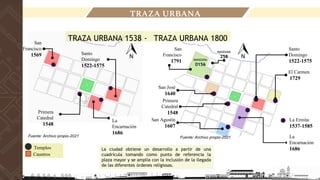

TRAZA URBANA
TRAZA URBANA 1538 -
La ciudad obtiene un desarrollo a partir de una
cuadrícula tomando como punto de referencia la
plaza mayor y se amplía con la inclusión de la llegada
de las diferentes órdenes religiosas.
Templos
Caustros
Primera
Catedral
1548
La
Encarnación
1686
San
Francisco
1569 Santo
Domingo
1522-1575
TRAZA URBANA 1800
La
Encarnación
1686
San
Francisco
1791
San José
1640
MANZANA
0156
Primera
Catedral
1548
San Agustín
1607
Santo
Domingo
1522-1575
El Carmen
1729
La Ermita
1537-1585
MANZANA
258

1983
1932

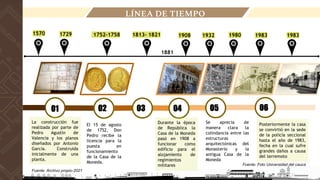

LÍNEA DE TIEMPO
La construcción fue
realizada por parte de
Pedro Agustín de
Valencia y los planos
diseñados por Antonio
García. Construida
inicialmente de una
planta.
1729
1570
01 02 03
1752-1758
El 15 de agosto
de 1752, Don
Pedro recibe la
licencia para la
puesta en
funcionamiento
de la Casa de la
Moneda.
1813- 1821
1881
1908 1980 1983
04 06
05
Durante la época
de República la
Casa de la Moneda
pasó en 1908 a
funcionar como
edificio para el
alojamiento de
regimientos
militares
Se aprecia de
manera clara la
colindancia entre las
estructuras
arquitectónicas del
Monasterio y la
antigua Casa de la
Moneda
Posteriormente la casa
se convirtió en la sede
de la policía seccional
hasta el año de 1983,
fecha en la cual sufre
grandes daños a causa
del terremoto
Fuente: Foto Universidad del cauca

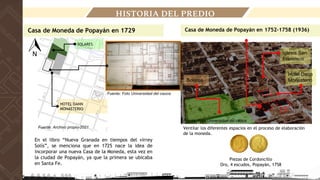

HISTORIA DEL PREDIO
Casa de Moneda de Popayán en 1729
En el libro “Nueva Granada en tiempos del virrey
Solís”, se menciona que en 1725 nace la idea de
incorporar una nueva Casa de la Moneda, esta vez en
la ciudad de Popayán, ya que la primera se ubicaba
en Santa Fe.
HOTEL DANN
MONASTERIO
SOLARES
Casa de Moneda de Popayán en 1752-1758 (1936)
Solares
Hotel Dann
Monasterio
Iglesia San
Francisco
Piezas de Cordoncillo
Oro, 4 escudos, Popayán, 1758
Ventilar los diferentes espacios en el proceso de elaboración
de la moneda.

HISTORIA DEL PREDIO

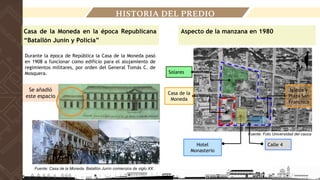

Casa de la Moneda en la época Republicana
“Batallón Junín y Policía”
Fuente: Casa de la Moneda. Batallón Junín comienzos de siglo XX.
Durante la época de República la Casa de la Moneda pasó
en 1908 a funcionar como edificio para el alojamiento de
regimientos militares, por orden del General Tomás C. de
Mosquera.
Se añadió
este espacio
Solares
Casa de la
Moneda
Hotel
Monasterio
Calle 4
Iglesia y
Plaza San
Francisco

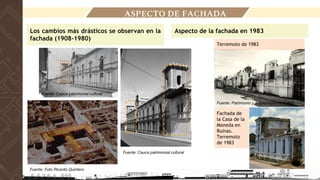

Aspecto de la manzana en 1980

ASPECTO DE FACHADA
1980
Fuente: Cauca patrimonial cultural
Fuente: Foto Ricardo Quintero
Los cambios más drásticos se observan en la
fachada (1908-1980)
Aspecto de la fachada en 1983
Terremoto de 1983
Fachada de
la Casa de la
Moneda en
Ruinas.
Terremoto
de 1983
Fuente: Patrimonio y Arqueología Histórica
Fuente: Cauca patrimonial cultural

HISTORIA DEL PREDIO

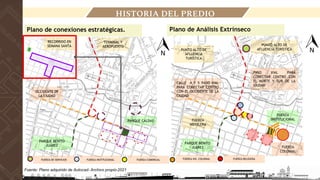

Plano de conexiones estratégicas.
Fuente: Plano adquirido de Autocad- Archivo propio-2021
OCCIDENTE DE
LA CIUDAD
TERMINAL Y
AEROPUERTO
PARQUE CALDAS
PARQUE BENITO
JUÁREZ
Plano de Análisis Extrínseco
CALLE 4 Y 5 PASO VIAL
PARA CONECTAR CENTRO
CON EL OCCIDENTE DE LA
CIUDAD
PUNTO ALTO DE
AFLUENCIA TURÍSTICA
FUERZA
INSTITUCIONAL
PARQUE BENITO
JUÁREZ
PUNTO ALTO DE
AFLUENCIA
TURÍSTICA
PASO VIAL PARA
CONECTAR CENTRO CON
EL NORTE Y SUR DE LA
CIUDAD
FUERZA
COLONIAL
FUERZA
HOTELERA
FUERZA HIS. COLONIAL FUERZA RELIGIOSA
FUERZA COMERCIAL
FUERZA INSTITUCIONAL
FUERZA DE SERVICIOS
RECORRIDO EN
SEMANA SANTA

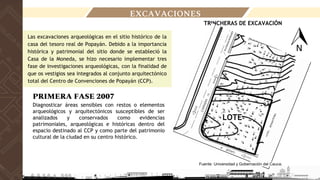

EXCAVACIONES
Las excavaciones arqueológicas en el sitio histórico de la
casa del tesoro real de Popayán. Debido a la importancia
histórica y patrimonial del sitio donde se estableció la
Casa de la Moneda, se hizo necesario implementar tres
fase de investigaciones arqueológicas, con la finalidad de
que os vestigios sea integrados al conjunto arquitectónico
total del Centro de Convenciones de Popayán (CCP).
PRIMERA FASE 2007
Diagnosticar áreas sensibles con restos o elementos
arqueológicos y arquitectónicos susceptibles de ser
analizados y conservados como evidencias
patrimoniales, arqueológicas e históricas dentro del
espacio destinado al CCP y como parte del patrimonio
cultural de la ciudad en su centro histórico.
TRINCHERAS DE EXCAVACIÓN
Fuente: Universidad y Gobernación del Cauca.
LOTE

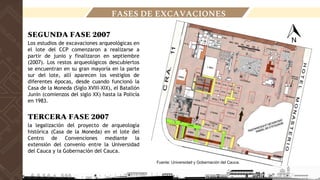

FASES DE EXCAVACIONES
SEGUNDA FASE 2007
Los estudios de excavaciones arqueológicas en
el lote del CCP comenzaron a realizarse a
partir de junio y finalizaron en septiembre
(2007). Los restos arqueológicos descubiertos
se encuentran en su gran mayoría en la parte
sur del lote, allí aparecen los vestigios de
diferentes épocas, desde cuando funcionó la
Casa de la Moneda (Siglo XVIII-XIX), el Batallón
Junín (comienzos del siglo XX) hasta la Policía
en 1983.
TERCERA FASE 2007
la legalización del proyecto de arqueología
histórica (Casa de la Moneda) en el lote del
Centro de Convenciones mediante la
extensión del convenio entre la Universidad
del Cauca y la Gobernación del Cauca.

LOCALIZACIÓN

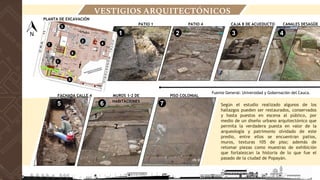

VESTIGIOS ARQUITECTÓNICOS
FACHADA CALLE 4 MUROS 1-2 DE
HABITACIONES
1
2
PISO COLONIAL
Según el estudio realizado algunos de los
hallazgos pueden ser restaurados, conservados
y hasta puestos en escena al público, por
medio de un diseño urbano arquitectónico que
permita la verdadera puesta en valor de la
arqueología y patrimonio olvidado de este
predio, entre ellos se encuentran patios,
muros, texturas 105 de piso; además de
retomar piezas como muestras de exhibición
que fortalezcan la historia de lo que fue el
pasado de la ciudad de Popayán.
PATIO 1 PATIO 4
PLANTA DE EXCAVACIÓN
CAJA 8 DE ACUEDUCTO CANALES DESAGÜE
1 2 3 4
5 6 7
1
2
3
4
5
6
7
Fuente General: Universidad y Gobernación del Cauca.

POMCH
Fuente: José Morillo y Eliana Idrobo
Lote
● El lote se encuentra dentro del área de influencia del
proyecto de ordenamiento y recuperación de la cuenca del
Río Molino
Proyecto ambicioso de generación de espacio
público efectivo
Eco parque de la vida, Museo aire libre,
Renovación Urbana Barrio Bolívar, Renovación
Urbana, Generación espacio Público,
Mejoramiento Paisajístico y de Entorno, Proyecto
de Estacionamiento Subterráneo. Popayán tiene el
título de “Ciudad de la Gastronomía” otorgado por
la Unesco, en el año 2005.
Lote
PLAN DE ORDENACIÓN Y MANEJO DE LA CUENCA HIDROGRÁFICA RÍO MOLINO

POT
Fuente: Pot
Centro de
Convenciones
Proyecto
ciclovía de
Oriente
Nodo
estructurante
Peatonalización
Proyecto de
espacio público
Río molino
Parqueadero
subterráneo
Ampliación de la
carrera 11 entre
calles 4 y 5.
PLAN DE ORDENAMIENTO TERRITORIAL

POT
PLAN DE ORDENAMIENTO TERRITORIAL USO DE SUELOS MANZANA 156
Fuente: Pot Aproximadamente el 50% de uso de suelo
es para equipamientos un 40 % servicios

PEMP
DECRETO 763 DE 2009 P.E.M.P Centro Histórico Popayán
Fuente: PEMP popayán
Lote
Centro de
Convenciones
Hotel
Plazoleta Monumento
Elementos de interés Turístico
Unidades de paisaje
Conservación Integral 1
Conservación Integral 2
Conservación de tipo Arquitectónico 1
Conservación de tipo Arquitectónico 2
Conservación Contextual 1
Conservación Contextual 2
Conservación Integral
tipo 2
Conservación tipo
arquitectónico 2
Conservación tipo
contextual 1
Niveles de Conservación
PLAN ESPECIAL DE MANEJO Y PROTECCIÓN DEL CENTRO HISTÓRICO
El 90% de la manzana es de interés turístico

Edificio construido después del terremoto blanco
Edificio construido antes del terremoto blanco
Edificio Construido en la colonia
Edificio construido en la república
Época de Construcción
Usos de Suelos +4 pisos Usos de Suelos +3 pisos Usos de Suelos +2 pisos
Construcción prioritaria
Uso Vivienda,
hasta 3 pisos con
retroceso de 10
metros
Recuperación de la
imagen histórica
desaparecida.
Dos pisos a la calle
cuarta, y un piso a
la carrera 11
Volumen
arquitectónico que se
debe restaurar es el
que existía previo al
terremoto de 1983
No alterar la
quinta fachada
Respetar las
servidumbres
históricas de
vertientes de
aguas
La manzana se encuentra con
un alto nivel de conservación,
se ha hecho intervención en el
lote destinado al centro de
convenciones
Sin ejecutar
Sin ejecutar
Ejecución media
PEMP
PLAN ESPECIAL DE MANEJO Y PROTECCIÓN DEL CENTRO HISTÓRICO
Fuente: PEMP popayán Fuente: Unimayor
No se ha alterado el uso
de suelos en altura desde
la divulgación del pemp.

Plan Maestro de Movilidad de Popayán
Propuesta de red de Andenes Propuesta de red de Ciclovías
Fuente: Plan Maestro de movilidad 2016
Lote
Lote

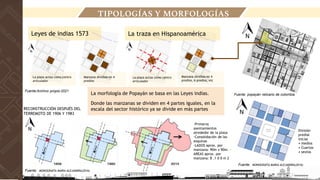

TIPOLOGÍAS Y MORFOLOGÍAS
La morfología de Popayán se basa en las Leyes indias.
Donde las manzanas se dividen en 4 partes iguales, en la
escala del sector histórico ya se divide en más partes
La plaza actúa como centro
articulador
Manzana dividida en 4
predios
Manzana dividida en 4
predios, 6 predios, etc
Leyes de indias 1573
La plaza actúa como centro
articulador
La traza en Hispanoamérica
Fuente: popayán relicario de colombia
-Primeros
asentamientos
alrededor de la plaza
-Consolidación de las
esquinas
-LADOS aprox. por
manzana: 90m x 90m. -
AREAS aprox. por
manzana: 8 .1 0 0 m 2
División
predial
inicial
• medios
• Cuartos
• sextos
RECONSTRUCCIÓN DESPUÉS DEL
TERREMOTO DE 1906 Y 1983
Fuente: MONOGRAFÍA MARIA ALEJANDRA(2016)
Fuente:Archivo propio-2021
Fuente: MONOGRAFÍA MARIA ALEJANDRA(2016)

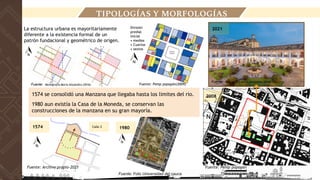

LOCALIZACIÓN
1574 se consolidó una Manzana que llegaba hasta los limites del rio.
1980 aun existía la Casa de la Moneda, se conservan las
construcciones de la manzana en su gran mayoría.
Calle 2
1574 1980
2008
División
predial
inicial
• medios
• Cuartos
• sextos
La estructura urbana es mayoritariamente
diferente a la existencia formal de un
patrón fundacional y geométrico de origen.
Fuente: Monografía Maria Alejandra (2016)
Fuente: Pemp popayán
Fuente: Monografía Maria Alejandra (2016)
2021
Fuente: Pemp popayán(2009)

Patios, zonas verdes, nichos
ecológicos, control térmico
Eje urbano de flujo alto
Conexión directa al parque
y centro
Morfología asimétrica
6 patios principales
Cubierta “conservada”
Antes del terremoto en el centro Histórico se conservaba esos patios internos
para las interacciones internas ciudadanas y personales, manteniendo un orden.
2021
ANÁLISIS TIPOLOGÍAS Y MORFOLOGÍAS
Pérdida del
Control en la
morfología
Aislamiento del rio
Perfil en la carrera 11 entre la calle 2
Fuente: popayán historia de colombia.
(2002)
Fuente: Foto drom universidad(2021)
Fuente: Pemp popayán
Eje urbano de flujo medio
Cubierta casa de la
moneda, hotel Dann
Monasterio (1980)

Modelo Casa de la Moneda española
Algunos espacios de
conectan internamente
Fuente: Tesis de grado, Maria y Carolina(2018)
En esta época generaban 2 patios
que repartían a los espacios
cuánticos y se unían por medio de
un pasillo
Acesso Patio Patio
Algunos espacios de
conectan internamente
En esta época generaban 2 patios
que repartían a los espacios
cuánticos y se unían por medio de
un pasillo
Plano que demuestra la forma en que se debe hacer la Real
Casa de la Moneda en la Ciudad de Popayán(1860)
TIPOLOGÍAS Y MORFOLOGÍAS-Modelos
Fuente: Tesis de grado,Maria y Carolina(2018)

Este plano, evidencia el funcionamiento de la Casa de la Moneda en el
año de 1777.
TIPOLOGÍAS Y MORFOLOGÍAS (1777)

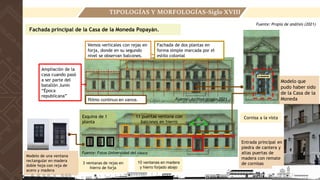

Entrada principal en
piedra de cantera y
altas puertas de
madera con remate
de cornisas
Fachada principal de la Casa de la Moneda Popayán.
Fachada de dos plantas en
forma simple marcada por el
estilo colonial
Vemos verticales con rejas en
forja, donde en su segundo
nivel se observan balcones.
Ritmo continuo en vanos.
Ampliación de la
casa cuando pasó
a ser parte del
batallón Junín
“Época
republicana”
Modelo que
pudo haber sido
de la Casa de la
Moneda
Modelo de una ventana
rectangular en madera
doble hoja con reja de
acero y madera
11 puertas ventana con
balcones en hierro
Esquina de 1
planta
3 ventanas de rejas en
hierro de forja
10 ventanas en madera
y hierro forjado abajo
Cornisa a la vista
Fuente: Propia de análisis (2021)
Fuente: Fotos Universidad del cauca
TIPOLOGÍAS Y MORFOLOGÍAS-Siglo XVIII

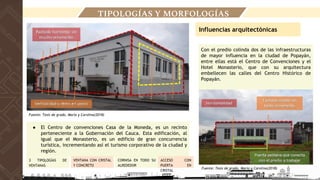

Con el predio colinda dos de las infraestructuras
de mayor influencia en la ciudad de Popayán,
entre ellas está el Centro de Convenciones y el
Hotel Monasterio, que con su arquitectura
embellecen las calles del Centro Histórico de
Popayán.
● El Centro de convenciones Casa de la Moneda, es un recinto
perteneciente a la Gobernación del Cauca. Esta edificación, al
igual que el Monasterio, es un edificio de gran concurrencia
turística, incrementando así el turismo corporativo de la ciudad y
región.
Influencias arquitectónicas
3 TIPOLOGÍAS DE
VENTANAS
CORNISA EN TODO SU
ALREDEDOR
VENTANA CON CRISTAL
Y CONCRETO
ACCESO CON
PUERTA EN
CRISTAL

2 TIPOLOGÍAS DE
VENTANAS
PUERTA DE MADERA,
CON REJA EN METAL
PILARES CON
DETALLES
LUMINARIA
VENTANA EN
MADERA
VENTANA CON
CRISTAL EN MADERA
PILARES DE
CERRAMIENTO
CERRAMIENTO EN
REJA DE METAL
2 TIPOLOGÍAS DE
VENTANAS
PUERTA VENTANA
CORNISA EN TODO SU
ALREDEDOR
VENTANA CON CRISTAL Y
CONCRETO
COLOR BLANCO

Esta edificación de dos pisos mantiene su estilo de épocas
más características de Popayán (colonial y republicana),
donde los viajeros pueden estar rodeados de la belleza de
un pasado significativo para la ciudad.
Pérdida del control físico a causa del cerramiento de
muro
CERRAMIENTO CALLE 4 Y CARRERA 11

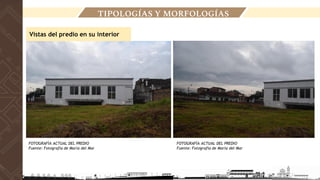

FOTOGRAFÍA ACTUAL DEL PREDIO
Fuente: Fotografía de María del Mar
FOTOGRAFÍA ACTUAL DEL PREDIO
Fuente: Fotografía de María del Mar
Vistas del predio en su interior

Fuente : miceconsulting
Fuente : rutascolombia
Proyecto que se planteó, generando una propuesta
en el predio de la casa de la moneda. Cuenta con
unas determinantes de acuerdo a su análisis, pero
que no se adapta a lo que existe en el predio.
● hallazgos arqueológicos
● Historia, características de la casa de la moneda,
-Determinantes
-Referentes
-Tipología
-Ent. Natural y
Construido
-Normativa

PERFILES URBANOS MANZANA 156
NIVELES DE LA MANZANA

Existe un cambio de ritmo en las alturas de
las edificaciones
Adaptación del
edificio al
terreno
Ritmo en las
ventanas
Predominio del uso de teja de barro
en toda la cuadra
Uso de madera en puertas y ventanas
Características generales de la cuadra
El uso del hierro fundido se encuentra
en todas las ventanas
Simetría Perfecta
N+1000.007
Plazoleta de
Iglesia
Vanos
desalineados
Barroco
tardío
Colonial
Neocolonial
NeoColonial
Cerramiento en
mampostería
156
Jerarquía
Fachada
entre
pilastras
Arcos de
medio punto
Capitel
corintio
A:20 m.
A:10.5 m.
A:10.5 m.
A:2.8 m.
N+994.54
CARRERA 11
PERFIL SOBRE LA CARRERA 9 ENTRE LA CALLE 4-3
POPAYÁN
SECTOR HISTÓRICO
SERIE FOTOGRÁFICA DEL PERFIL
156
Nivel Base N+ 1000.00
calle 3
calle 4

Ritmo en el Cerramiento
escalonado se adapta al
terreno
Uso de la forja
Cubierta en Teja
Ventanas de
Iluminación
Arquitectura moderna
Manejo doble Altura
Articulación Contextual
Fachadas
simples Aleros
Fachadas
Blancas
Grandes
Vanos
Existe un cambio de ritmo en las alturas de las
edificaciones
Vía perfil variable
Ritmo en las
ventanas
Cerramiento en
mampostería
Sin esquina definida
Vegetación
inadecuada
Andenes en
mal estado
A:2.5 m.
N+993.09
N+990.838
A:7.3 m.
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
ANÁLISIS ARQUITECTÓNICOS
156
calle 2
calle 2 con carrera 3
parqueadero monasterio

CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
Ventanas de
Iluminación
Marcado de
muro ladrillo
Grandes
Vanos
Cubierta
en Teja
Articulación Contextual
Fachadas
simples
Techo
volado
Arquitectura moderna
Arquitectura
popular
Paredes
Blancas
ENMARCADO DE MURO
RITMO EN FORJA ANDENES ADOQUINADO NUEVO
INGRESO A NIVEL IRREGULAR
ACCESIBILIDAD REDUCIDA
156

N- 990.345 N- 993,09
Cerramiento en mampostería
Adaptación al terreno
Predio con retroceso
Zona Verde
Cubierta en teja de barro, se
integra al entorno.
A:7.3 m.
Existe un cambio de ritmos en las alturas de las edificaciones.
CARRERA 11
PERFIL SOBRE LA CALLE 2 ENTRE LA CARRERA 10-11
POPAYÁN
SECTOR HISTÓRICO
156

Existe una leve inclinación de 4,18 m.
N+- 2,75
Simetría En todo el perfil no se
encuentra la tipología de
luminaria del sector
histórico
4 tipologías generales de ventanas en
madera,hierro fundido y cristal.
Cerramiento en mampostería
Uso de la forja
Colonial
Ritmo en las
ventanas
Paredes
Blancas
Mechinales
N+- 0,00
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156

N- 997.87
Se maneja un ritmo en los vanos
del segundo (2) piso
El templo de San Francisco se divide en una
serie de divisiones a su exterior
Característica de toda la calle 4 es la cornisa La Iglesia presenta un zócalo en piedra
Predio con retroceso
Simetría
Nivel bajo Nivel alto
N+1000.007
Puntos de nivel
N- 998.768 N-999.995
N-998.768
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156

Existe un cambio de ritmo en las
alturas de las edificaciones
Cubierta en teja de barro, se
encuentra casi en toda la calle 4
Predio con
retroceso
Se observa ya los Poste de luminaria en
el cruce de la carrera 11 Puerta en Metal al predio
Existe una leve inclinación de 2,13 m. Adaptación al terreno
Barroco tardío
Anden con movilidad
reducida y mobiliario
en pésimas
condiciones
N- 997.87
N+1000.007
Su portada lateral, en
ladrillos de piedra y
decoraciones
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156

Observamos un aspecto
negativo en el orden
de sus vanos
En todo el perfil no se
encuentra la tipología
de luminaria del sector
histórico
Relación
con las
esquinas
Cornisas de concreto
4 tipologías generales de ventanas en
madera,hierro fundido y cristal.
Molduras republicanas
156
Longitud: 188 m
A:20 m.
A:10.5 m.
A:8 m.
A:3m.
N- 997.87 N+1000.007
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156
carrera 11
carrera 9

Formas ortogonales con
proporción
zonas verdes y patios en
60%
Edificaciones que fueron
alterando la morfología
Vía de la calle 3 no
continúa su eje
Se observa que se mantiene desde un principio la relación de
los patios interiores
Control térmico en las
edificaciones
visuales internas y
externas
1980
2021
Ejes viales que no tienen conexión- calle 3, carrera 10
TIPOLOGÍAS Y MORFOLOGÍAS-CUBIERTAS

2021
No se conserva la quinta
fachada
Las normas sugieren
conservar
No se integran las
cubiertas antiguas con las
cubiertas nuevas
Las normas sugieren
conservar
Para las cubiertas se
manejara la teja de barro
con su respectiva
pendiente
Pérdida de las áreas de
los patios
Predominan las zonas
duras sobre las blandas
No hubo un control y
una intención
después del
terremoto de 1983
de conservar lo que
existía, simplemente
se fue desarrollando
sin la morfología

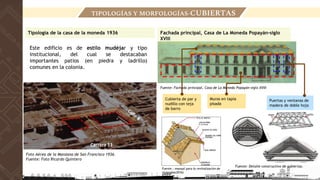

Este edificio es de estilo mudéjar y tipo
institucional, del cual se destacaban
importantes patios (en piedra y ladrillo)
comunes en la colonia.
Foto Aérea de la Manzana de San Francisco 1936.
Fuente: Foto Ricardo Quintero
Fachada principal, Casa de La Moneda Popayán-siglo
XVIII
Fuente: Fachada principal, Casa de La Moneda Popayán-siglo XVIII
Fuente: Detalle constructivo de cubiertas.
Cubierta de par y
nudillo con teja
de barro
Puertas y ventanas de
madera de doble hoja
Muros en tapia
pisada
Tipología de la casa de la moneda 1936
Fuente : manual para la revitalización de
viviendas(2016)

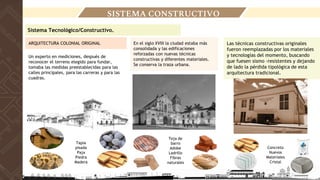

SITEMAS CONSTRUCTIVOS Y
MATERIALIDADES.

Sistema Tecnológico/Constructivo.
SISTEMA CONSTRUCTIVO
Un experto en mediciones, después de
reconocer el terreno elegido para fundar,
tomaba las medidas preestablecidas para las
calles principales, para las carreras y para las
cuadras.
ARQUITECTURA COLONIAL ORIGINAL En el siglo XVIII la ciudad estaba más
consolidada y las edificaciones
reforzadas con nuevas técnicas
constructivas y diferentes materiales.
Se conserva la traza urbana.
Teja de
barro
Adobe
Ladrillo
Fibras
naturales
Las técnicas constructivas originales
fueron reemplazadas por los materiales
y tecnologías del momento, buscando
que fuesen sismo -resistentes y dejando
de lado la pérdida tipológica de esta
arquitectura tradicional.
Tapia
pisada
Paja
Piedra
Madera
Concreto
Nuevos
Materiales
Cristal

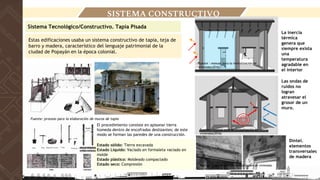

Estas edificaciones usaba un sistema constructivo de tapia, teja de
barro y madera, característico del lenguaje patrimonial de la
ciudad de Popayán en la época colonial.
Sistema Tecnológico/Constructivo. Tapia Pisada
Fuente: proceso para la elaboración de muros de tapia
El procedimiento consiste en apisonar tierra
húmeda dentro de encofrados deslizantes; de este
modo se forman las paredes de una construcción.
Estado sólido: Tierra excavada
Estado Líquido: Vaciado en formaleta vaciado en
molde
Estado plástico: Moldeado compactado
Estado seco: Compresión
Dintel.
elementos
transversales
de madera
Las ondas de
ruidos no
logran
atravesar el
grosor de un
muro.
La inercia
térmica
genera que
siempre exista
una
temperatura
agradable en
el interior
Fuente : manual para la revitalización de viviendas
viviendas(2016)
viviendas(2016)

Esta técnica se basa en compactar tierra en capas
de 0,10m.
Fuente : manual para la revitalización de viviendas(2016)

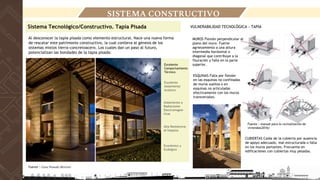

MUROS Flexión perpendicular al
plano del muro. Fuerte
agrietamiento a una altura
intermedia horizontal o
diagonal que contribuye a la
fisuración y falla en la parte
superior.
ESQUINAS Falla por flexión
en las esquinas no confinadas
de muros sueltos o en
esquinas no articuladas
efectivamente con los muros
transversales.
CUBIERTAS Caída de la cubierta por ausencia
de apoyo adecuado, mal estructurada o falla
en los muros portantes. Frecuente en
edificaciones con cubiertas muy pesadas.
Al desconocer la tapia pisada como elemento estructural. Nace una nueva forma
de rescatar este patrimonio constructivo, la cual conlleva al génesis de los
sistemas mixtos tierra-concretoacero. Los cuales dan un paso al futuro,
potencializan las bondades de la tapia pisada:
VULNERABILIDAD TECNOLÓGICA - TAPIA
Excelente
Comportamiento
Térmico
Excelente
Aislamiento
Acústico
Aislamiento a
Radiaciones
Electromagné-
ticas
Alta Resistencia
al Impacto
Económico y
Ecológico
Fuente : Casa Posada Moreno
viviendas(2016)

LOCALIZACIÓN
Sistema Tecnológico/Constructivo en el Interior
● De tierra
● De ladrillo
● De pierdra
La evolución del arco
Después de todas las transformaciones que estos elementos
han tenido a causa de las reconstrucciones de la ciudad, han
perdido la razón de ser y lo único que se conserva es su
forma como símbolo nostálgico de la historia colonial.
Viga de amarre para
transmisión de cargas
Las cargas son
continuas y verticales
El arco ya no
soporta cargas
Intradós
en
concreto
o drywall
Dovelas
decorativas
más no
funcionales
Estribo en
armadura de
acero
Columnas en
concreto
armado
Luz y Flecha
variable
Imposta
decorativa
LINEALIDAD En la conformación de
los cuerpos
RITMO Repetición y sucesión de los
elementos de la composición formal de la
edificación
SIMETRÍA • vertical y horizontal en
cada cuerpo de la edificación
Fuente : manual para la revitalización de viviendas (2016)
Fuente : manual para la revitalización de viviendas
(2016)

LOCALIZACIÓN
SISTEMA APORTICADO
CENTRO DE CONVENCIONES CASA DE LA MONEDA
SIGLO XXI-SISTEMA DE APORTICADO
Materiales implementados en el proceso
SISTEMA APORTICADO
CIMENTACIÓN
DE LA
EDIFICACIÓN
COLUMNAS
ZAPATAS
MURO
ENCOFRADO
ESTRUCTURA
HIERRO
VIGA DE CARGA
CONCRETO LADRILLO MADERA HIERRO
cuenta con una estructura de concreto armado
con la misma dosificación columnas -vigas
peraltadas, o chatas unidas en zonas de
confinamiento donde forman Angulo de 90º en
el fondo. soportan las cargas muertas, las
ondas sísmicas por estar unidas como su
nombre lo indica. • El porticado o tradicional
consiste en el uso de columnas, losas y muros
divisorios en ladrillo.

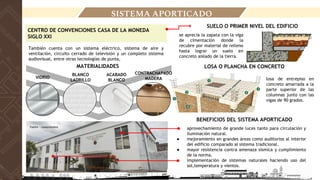

LOCALIZACIÓN
SISTEMA APORTICADO
CENTRO DE CONVENCIONES CASA DE LA MONEDA
SIGLO XXI
También cuenta con un sistema eléctrico, sistema de aire y
ventilación, circuito cerrado de televisión y un completo sistema
audiovisual, entre otras tecnologías de punta,
SUELO O PRIMER NIVEL DEL EDIFICIO
● aprovechamiento de grande luces tanto para circulación y
iluminación natural.
● mejoramiento en grandes áreas como auditorios al interior
del edificio comparado al sistema tradicional.
● mayor resistencia contra amenaza sísmica y cumplimiento
de la norma.
● implementación de sistemas naturales haciendo uso del
sol,temperatura y vientos.
se aprecia la zapata con la viga
de cimentación donde la
recubre por material de relleno
hasta lograr un suelo en
concreto aislado de la tierra.
BENEFICIOS DEL SISTEMA APORTICADO
LOSA O PLANCHA EN CONCRETO
losa de entrepiso en
concreto amarrada a la
parte superior de las
columnas junto con las
vigas de 90 grados.
MATERIALIDADES
VIDRIO
BLANCO
LADRILLO
CONTRACHAPADO
MADERA
ACABADO
BLANCO

LOCALIZACIÓN

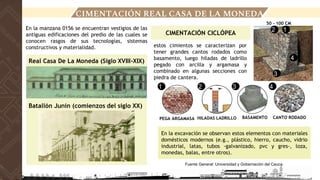

CIMENTACIÓN REAL CASA DE LA MONEDA
Real Casa De La Moneda (Siglo XVIII-XIX)
Batallón Junín (comienzos del siglo XX)
En la excavación se observan estos elementos con materiales
domésticos modernos (e.g., plástico, hierro, caucho, vidrio
industrial, latas, tubos -galvanizado, pvc y gres-, loza,
monedas, balas, entre otros).
estos cimientos se caracterizan por
tener grandes cantos rodados como
basamento, luego hiladas de ladrillo
pegado con arcilla y argamasa y
combinado en algunas secciones con
piedra de cantera.
En la manzana 0156 se encuentran vestigios de las
antiguas edificaciones del predio de las cuales se
conocen rasgos de sus tecnologías, sistemas
constructivos y materialidad.
CIMENTACIÓN CICLÓPEA
CANTO RODADO
BASAMENTO
HILADAS LADRILLO
PEGA ARGAMASA
1 2 3 4
1
2
3
4
50 - 100 CM

LOCALIZACIÓN

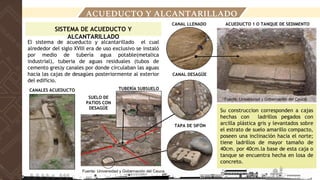

ACUEDUCTO Y ALCANTARILLADO
El sistema de acueducto y alcantarillado el cual
alrededor del siglo XVIII era de uso exclusivo se instaló
por medio de tubería agua potable(metalica
industrial), tuberia de aguas residuales (tubos de
cemento gres)y canales por donde circulaban las aguas
hacia las cajas de desagües posteriormente al exterior
del edificio.
SISTEMA DE ACUEDUCTO Y
ALCANTARILLADO
CANALES ACUEDUCTO TUBERÍA SUBSUELO
SUELO DE
PATIOS CON
DESAGÜE
TAPA DE SIFÓN
CANAL DESAGÜE
ACUEDUCTO 1 O TANQUE DE SEDIMENTO
CANAL LLENADO
Su construccion corresponden a cajas
hechas con ladrillos pegados con
arcilla plástica gris y levantados sobre
el estrato de suelo amarillo compacto,
poseen una inclinación hacia el norte;
tiene ladrillos de mayor tamaño de
40cm. por 40cm.la base de esta caja o
tanque se encuentra hecha en losa de
concreto.

PISOS EMPEDRADOS (PATIOS)
LOCALIZACIÓN
PISOS Y BASE ESCALERAS
Estos patios se encuentra
un diseño en ladrillo
enmarcado triangular las
áreas donde está la piedra
de cantera que están sobre
una losa de concreto de 10-
15 centímetro estos pisos
cuentan con los canales de
desagüe.
PISOS EN LADRILLO (INTERIOR)
• Pisos en ladrillo que
posteriormente fueron
cubiertos por baldosa
moderna a unos a 84cm
de la superficie.
• Pisos en ladrillo
trabados de 27 por
27cm. en uno, y ladrillo
rectangular de 14 x
28cm.
• En el subsuelo se
encontraron solados de
rocas de gran tamaño.
BALDOSA PISO COLONIAL
TIPOS
SOLADOS
ESTRUCTURA ESCALERA
Cuentan con base
fortalecida con piedra
de ciclópeo recubierta
con ladrillo local y se
piensa que en el
mismo se realizó los
escalones con
cemento de pega.
Piso en ladrillo

LOCALIZACIÓN
MUROS Y PILASTRAS
Estos muros salen desde las fachadas, se diferencian
por el tamaño del ladrillo de 32x15 cm estos era
enmarcados con madera para jambas de puertas y
ventanas. También se cuenta con algunos muro en
adobe.
MUROS DE FACHADA
● Las estructuras se
componen de grandes
rocas (20-40 cm.) en la
base (ciclópeo)
cumpliendo una función
anti sísmica seguido de
hiladas de ladrillos
antiguos que alcanzan 50
y 100 cm. de espesor
según el área, pegados
con argamasa, arcilla,
carbón y barro.
Muros repellados
MUROS DE FACHADA
PILASTRAS SEGUNDO PISO
BASES DE MUROS INTERIORES CON JAMBAS
Las pilastras
fueron construidas
en ladrillo
cuadrado de 37 x
35 cm., y pegadas
con argamasa con
lados de 1 vara o
90 cm aprox. Columna

LOCALIZACIÓN
SISTEMA TECNOLÓGICO CONSTRUCTIVO CÚPULA SAN FRANCISCO
Fuente: 123rf
Fuente: 123rf
Bóveda lobulada
Video de construcción cúpula
F= Compresión
Fuente: e-struc
F= Compresión
F= Tracción
Teoría de la membrana y
fórmulas de estabilidad
Fuente: samuel canadell
Una cáscara es una
Estructura resistente
superficial y curvada
La forma de construir las
cúpulas se usa
actualmente, el mismo
principio, han evolucionado
las propiedades de los
materiales.

LOCALIZACIÓN

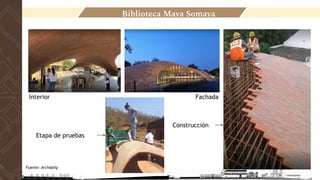

Biblioteca Maya Somaya
Etapa de pruebas
Interior Fachada
Construcción
Fuente: Archdaily

LOCALIZACIÓN

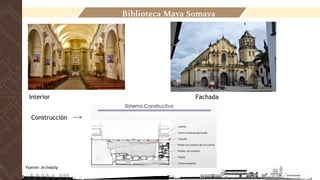

Biblioteca Maya Somaya
Interior Fachada
Construcción
Fuente: Archdaily

SISTEMA DE MOVILIDAD
Y TRANSPORTE

Calle 5
Calle 4
Carrera 11
Carrera 9
Calle 2
Calle 3
Calle 2a
LOT
E
Vía Primaria
Vía secundaria
Vía terciaria
Conexión NORTE
Conexión
SUR
Conexión
ORIENTE
❖ Muy buena conexión con la
Ciudad, dos vías principales
que conectan con el norte de
la ciudad y con el sur, y dos
vías principales que conectan
el lote de con el oriente y el
occidente de la ciudad.
❖ Una calle secundaria alterna
de bajo flujo vehicular.
❖ Dos calles terciarias que se
usan como accesos
peatonales principalmente.
❖ Concentración alta de
personas en dos lugares
cercano, el parque Caldas, el
Colegio Hogar y el centro de
Convenciones.
Fuente: Propia
Conexión
OCCIDENTE
VÍAS PRINCIPALES
Fuente: Pot Popayán

PERFILES VIALES POT
CARRERA 9 CARRERA 10 CARRERA 11
CALLE 2 CALLE 3 CALLE 4
Fuente: Pot Popayán Fuente: Pot Popayán
Propuesta
Actual

CONEXIÓN URBANA
LOT
E
Ruta de Bus
Vía secundaria
Vía Terciaria
❖ Carrera 9 con calle 5
Alto flujo vehicular y
peatonal.
Prioridad vehicular.
Paso peligroso para peatones
Fuente: Propia
Fuente: Propia
Fuente: Propia
Alto flujo vehicular y peatonal.
Paso peatonal y vehicular
peligroso.
Ruta de Bus
Sur - Centro
Ruta de Bus
Centro -
Occidente
Ruta de Bus
Occidente -
Centro
Ruta de Bus
Norte-Centro
❖ El lote se encuentra
estratégicamente ubicado en
cuanto a servicio de transporte
público, máximo a 3 cuadras de
distancia en el caso del
recorrido sur - centro.
❖ La carrera 11 es de tránsito
intermunicipal y nacional.
Fuente: Propia
Ruta
conectores
de terminal
de transporte
y aeropuerto
con el
centro.
Alto flujo vehicular y peatonal.
Semáforo para regular movilidad.
Paso peatonal peligroso calzada
norte carrera 11.

MOVILIDAD PEATONAL
2 metros Anden 7 metros Anden
1.5 metros Anden
Fuente: Propia
ACCESIBILIDAD
Los andenes
aledaños presentan
diseño para
movilidad reducida.
SEGURIDAD
Buena iluminación.
Carrera 11 es muy
sola en la noche.
La carrera 4
presenta alto flujo
peatonal hasta altas
horas de la noche.
los cruces
peatonales son
peligrosos.
CONFORT
Inclusión vegetal en el
diseño, prestan
sombra a los
peatones.
El borde de las zonas
verdes sirve como
silla pero sin diseño
de mobiliario urbano.
ATRACTIVO VISUAL
Paredes en estado de
abandono.
Vegetación
descuidada.
sin ningún atractivo
visual.
Fuente: Propia
Fuente: Propia

Lote
Problema de Movilidad en
la carrera 11 con calle 4
- Alto flujo vehicular y
peatonal.
- Mal ubicación del semáforo,
ya que le da más importancia
al vehículo que al peatón.
- La visibilidad para el peatón
es limitada para cruzar la calle
4 o la carrera 11 con dirección
oriente occidente
-Semáforo para regular
movilidad.
-Paso peatonal peligroso
calzada norte carrera 11
ACTUAL
PROPUESTA
PROBLEMÁTICA DE MOVILIDAD
Fuente: Propia
Fuente: propuesta
peatonal
Fuente: propuesta
movilidad futura

Fuente: PEMP Popayán
Se estima que en hora pico pueden pasar de
1500 a 2000 personas por hora por la calle 4.
Se estima que 8.342 vehículos
usan la calle 4 para salir del centro
de Popayán al día. aprox 250
vehículos por hora.
FLUJOS DE MOVILIDAD

0.4 m/hab
Plazoleta San Francisco
Parque de la Alegría
Fuente: Google maps
ESPACIO PÚBLICO
Fuente: Alcaldía de popayán 2017
10-15 m/hab
OMS
156

ACTIVIDADES
- Acceso a la escuela Taller.
- Paradero de Buses, pero nadie
usa el espacio de la plazoleta.
- Comercio Informal en las
periferias
CONFORT
- Escaso mobiliario urbano.
-Mobiliario en MAL estado.
-Atractivo visual Iglesia San
Francisco.
Fuente: Propia
Fuente: Alamy
ACCESIBILIDAD
- No se tiene
accesibilidad
universal.
- Los andenes son muy
angostos.
SEGURIDAD
- Buena Iluminación.
ACTIVIDADES
-Ninguna actividad
-Mal estado Visual
CONFORT
-Nulo mobiliario
urbano.
ACCESIBILIDAD
-No se tiene accesibilidad
universal.
-Los andenes son muy
angostos.
SEGURIDAD
-Escasa Iluminación
Parque de la alegría Calle 2 - Carrera 11
Mal sistema de desagü
Exceso de humedad
Paredes muy sucias
Plazoleta San Francisco
ESPACIO PÚBLICO

LOCALIZACIÓN
ANÁLISIS SOCIOECONÓMICO
1 2 3 4
5
PROCESO DE ESTUDIO
ESTRATO
RADIO DE ALCANCE SOCIAL
INVENTARIO DE VIVIENDA, HOGARES Y PERSONAS
ESTRATIFICACIÓN Y ALCANCE SOCIAL
POBLACION POR SEXO
TIPO DE VIVIENDA
APARTAMENTO
CASA
CUARTO
Cantidad 1.150
Cantidad 1.550
Cantidad 200
CONTEO POBLACIÓN
Fuente: Portal gao dane

LOCALIZACIÓN
ANÁLISIS SOCIOECONÓMICO
COMERCIAL Y SERVICIOS
Fuente: POT
Es relevante la relación de la sociedad con el contexto
económico de la manzana donde se realizan actividades
diversas con la finalidad del sustento como individuo o
grupo.
LOTE
LOCAL
CONVENCIONES
ZONAL PESADO URBANO
Comercio
Servicio
PÚBLICO TURISMO TRANSPORTE FINANCIERO
ALIMENTARIO FUNERARIO PARQUEO PRV ALTO
IMPACTO
RECREATIVO LOGÍSTICA COMUNICACIÓN ESPECIALIZADO
1
2
DENTRO DE LA MANZANA
❖ HOTEL MONASTERIO
1 ❖ PARQUEADERO PRIVADO
2

SISTEMA DE EQUIPAMIENTOS
MANZANA
0156
LOTE
Fuente: Pemp Popayán

SE PUEDE EVIDENCIAR EN EL SECTOR ESTOS EQUIPAMIENTOS:
● EQUIPAMIENTO DE SERVICIO
● EQUIPAMIENTOS DE COMERCIO
● EQUIPAMIENTO DE SALUD
● EQUIPAMIENTOS RELIGIOSOS
SE PUEDEN EVIDENCIAR LA PROBLEMÁTICA QUE AFECTA EL
SECTOR CON DIFERENTES EQUIPAMIENTOS QUE ENCONTRAMOS
EN EL SECTOR COMO:
● AUMENTO DE FLUJOS DE TRANSEÚNTES ENTRE LAS 12PM Y
2PM Y EN HORAS DE LA TARDE ENTRE 6PM Y 8PM, A
CAUSA DE EQUIPAMIENTOS EDUCATIVOS
● LOS EQUIPAMIENTOS QUE ENCONTRAMOS EN LA CALLE 4,
HACE QUE SE VUELVA UN CORREDOR PERMANENTE DE LOS
USUARIOS.
LOCALIZACIÓN
SISTEMA DE EQUIPAMIENTOS
Distribución de Órdenes Porcentuales de Equipamientos
De acuerdo al sistema de equipamiento, logramos encontrar
variedad de ellos en este sector, ya que este predio cuenta con
una centralidad que proporciona una relativa autonomía e
identidad que hace convertirlo en un elemento estructurante.
LOTE

● Equipamiento
Residencial
● Equipamiento de
Servicio
● Equipamiento Educativo
● Equipamiento
Comercial
● Equipamiento
Comercio y Servicio
● Equipamiento Servicio
LOCALIZACIÓN
EQUIPAMIENTOS ALREDEDOR
● Equipamiento Servicio

LOCALIZACIÓN

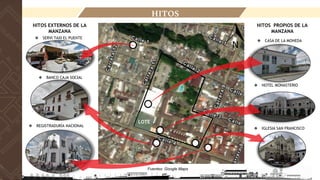

HITOS
Fuentes: Google Maps
HITOS PROPIOS DE LA
MANZANA
❖ IGLESIA SAN FRANCISCO
❖ HOTEL MONASTERIO
❖ CASA DE LA MONEDA
❖ REGISTRADURÍA NACIONAL
HITOS EXTERNOS DE LA
MANZANA
❖ BANCO CAJA SOCIAL
❖ SERVI TAXI EL PUENTE
LOTE

LOCALIZACIÓN

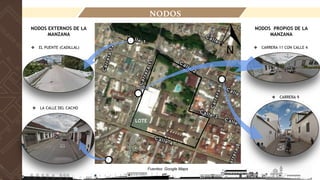

NODOS
Fuentes: Google Maps
NODOS PROPIOS DE LA
MANZANA
❖ CARRERA 11 CON CALLE 4
❖ CARRERA 9
NODOS EXTERNOS DE LA
MANZANA
❖ LA CALLE DEL CACHO
❖ EL PUENTE (CADILLAL)
LOTE

LOTE
DETERMINANTES AMBIENTALES
FLUVIAL DE AGUA LLUVIAS Y ESTRUCTURA ECOLOGICA RIO MOLINO
LOTE
MANZANA
PARQUES
ZONA
PROTECCIÓN
NIVELES DE AMENAZA DE
INUNDACIÓN
ALTA MEDIA
BAJA
CONVENCIONES
FLUVIAL DE AGUAS LLUVIAS
CLIMA
• temperatura promedio – min 14⁰
max 24⁰
• precipitaciones de lluvia – min 20
mm max 125
• humedad en el aire – min 64% max
82%
• vientos promedio – min 4.9 km/h
max 9.0 km/h
LOTE
LOTE
ASOLEACIÓN VIENTOS PREDOMINANTES
pm
am
SURESTE
Se integra de diversos espacios , principalmente la más protegida
por el POT, el río molino que genera un lugar de vegetación
húmedo que enfriar el sector. se registran niveles bajos y medios
de amenaza de inundación hacia el parque de la calle 2 con
carrera 1 cerca al río molino donde desembocan todas las agua
lluvias de la manzana.

DETERMINANTES AMBIENTALES
LOTE
CONTAMINACIÓN SONORA
Fuente: Contaminación POT
CONVENCIONES
1
2
1
2
Se encuentran dos
puntos de
contaminación sonora
que influencia la
manzana, las
intersecciones afectan
la calidad del ambiente
desplazando a las
usuarios y visitantes
con actividades de
turismo, paisajismo,
esparcimiento,etc.
CARRERA 9 CON CALLE 4
CALLE 4 CON CARRERA 10

Hay una variedad de micro ecosistemas en este
fluvial del río molino a pesar de su estado
ambiental, donde se recupera esta diversidad
de flora y fauna, así mismo se buscará recuperar
un porcentaje muy bajo pero importante de la
limpieza del río molino.
ESTRUCTURA ECOLÓGICA
FAUNA
AVES: se contiene una gran variedad de formas de aves como,
carpintero, torcaza, gallinazo, gorrión, colibrí, palomas,…
MAMÍFEROS: los reportados como ardillas, murciélago, chucha o
zarigüeya, rata,…
INSECTOS: mariposas, hormigas, abejas, avispas, escarabajos,
grillos, saltamontes, arañas,…
COMPONENTE NATURAL
Fuente: Google Maps
LOTE
RIO MOLINO
FLORA
• Las especies nativas, como la acacia, aliso, balso ,
aguacate, cedro, guayacán amarillo y rosado, guayabo,
guadua, roble.
• Las especies introducidas que destacan como la llamada
palma payanesa, acacia japonesa, eucalipto, pino.

PEMP
POT
POMCH del Río molino
Fachada del hotel
Monasterio, se tiene que
mantener una armonía
acorde a las fachadas
circunvecinas al predio
Topografía del predio.
Visualmente conectado
con el punto central del
desarrollo colonial de la
ciudad de Popayán.
DETERMINANTES DE DISEÑO

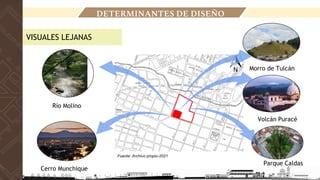

VISUALES LEJANAS
Río Molino
Cerro Munchique
Morro de Tulcán
Volcán Puracé
Parque Caldas
DETERMINANTES DE DISEÑO

CENTRO ARQUEOLÓGICO DE LA ALMOINA
El Centro Arqueológico de l'Almoina es un museo arqueológico situado en la plaza de la Almoina, en el centro histórico
de Valencia
Excavación
Vestigios de 4
periodos
Derrumbó
para
ampliar la
iglesia
Paisaje
Proyecto

Fuente: Valenciabonita.es
Fuente: Mónica Torres el país
LOCALIZACIÓN
MUSEO DE LA ALMOINA
Pasillos
elevados
Iluminación
Natural
Exposición de
piezas

LOCALIZACIÓN
PLAZA DE LA ALMOINA
Espejo de
agua en vidrio
Diseño
Ortogonal
Plaza elevada
Accesibilidad
Universal
Forma Irregular, los
lugares más complejos
se resolvieron como
acceso
La acomodación
de los muros
lleva al acceso
Materialidad
Piedra
Acero Corten

El objetivo de este proyecto fue ser amigable con
la zona en que se encuentra, atendiendo las
necesidades tanto del turismo, como del peatón y
el vecino, abarcando, incluso, obras en el Zócalo
y el Palacio Nacional, conectados con la zona
arqueológica.
LOCALIZACIÓN
REFERENTE CASA DE TLALTECUHTLI – MÉXICO

Las calles cerradas en tiempos recientes por los trabajos arqueológicas serán reabiertas. Pero no sólo
eso, su relación con el Templo Mayor cambiará, pues en ellas no se pondrán bardas o rejas, sino un
límite perimetral de cristal templado, el cual permitirá tener una vista cotidiana de las ruinas que
alberga el sitio. Se espera que desde la puerta lateral de la Catedral exista una escalinata que
desciende hasta el, mencionado anteriormente, vestíbulo hundido y conecte con el Museo del Templo
Mayor. En las calles de Seminario y Licenciado Verdad se construirá, también, un mirador desde donde
se pueda apreciar el trazado antiguo del centro ceremonial, así como el país que ha crecido en torno a
él.
LOCALIZACIÓN

LOCALIZACIÓN
Cristal
Templado
La edificación del nuevo museo en el predio Las
Ajaracas permitió generar un “paseo diferente e
innovador” por el antiguo centro ceremonial Prehistórico
“Mexica”, conduciendo al reordenamiento de la zona
arqueológica y del espacio público.
Cimentación
en pilotes
Diseño
Ortogonal
Re-ordenamiento del Espacio Público
Adaptación al terreno
Tener una buena visual en toda el área prehispánica
Baranda de
cristal

N+1000.007
156
156
A:20 m.
A:10.5 m.
A:10.5 m.
A:2.8 m.
N+994.54
18.63 mt
46.2 mt
30 mt
CARRERA 11
POPAYÁN
156
SECTOR HISTÓRICO
PERFIL ARQUITECTÓNICO
calle 3
calle 4

Sin esquina
definida
A:2.5 m.
N+993.09
N+990.83
8
N+992.01
1
A:7.3 m.
32. mt
12.6 mt
44.4 mt
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156
calle 2
calle 3

N+
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
N+
N+
N+
N+
N+
156
6 m altura
2.5 m altura
13 m altura
6.5 m altura
2.5 m altura
39.5m
60 m
48.5 m
60 m
calle 2
calle 4

N+994.34 m N+990.09
N+ 991,53m
N+ 992,87m
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156
18.63 mt
90 mt
32 mt
15 mt
7,40 m altura
2,80 m altura
2,80 m altura
5,40 m altura

N+ 995,59 m N+ 993.09 m
N+ 995.07 m N+ 994.34 m
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156
4 m altura
3,10 m altura
12,45 m altura
5,90 m altura
11,35 m altura
3,50 m altura
12 mt 9 mt 15 mt 23 mt 26 mt

48 m. 51.3 m.
61.5 m. 27.2 m.
A:20 m.
A:10.5 m.
A:8 m.
A:3m.
N- 997.87 N+1000.007
N+999.955
N+999.576
N+998.768
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
carrera 11
carrera 9
156

LOCALIZACIÓN
CRUCE DE PLANTAS

GLOSARIO
Cordoncillo: labrado de algunas monedas y medallas.
Solar: es un terreno de una edificación cerrada en sus lindes apto para construcción.
Análisis extrínseco: consiste en el estudio general que sirve para dar una orientación hacia la identificación
o lograr un descarte.
Vestigios:Señal o huella que queda de algo o de alguien que ha pasado o que ha desaparecido.
Argamasa: Mezcla de diversos materiales, como cal o cemento, arena y agua, que se usa en la construcción
para fijar ladrillos y cubrir paredes.
Basamento: Cuerpo compuesto por el pedestal y la basa, se sitúa por debajo de la caña de la columna. Cabe
destacar que un pedestal es aquello que brinda sostén a algo, mientras que la basa es el asiento de una
columna.

GLOSARIO
Gres: Material cerámico vitrificado, duro e impermeable que se obtiene mediante la cocción a altas
temperaturas de una pasta de arcilla y arena con cuarzo; se utiliza para fabricar objetos domésticos
resistentes al fuego, en la construcción y como material artístico.
Solados: Revestimiento de un piso con ladrillo , losas u otro material .
Ciclópeo: Este ítem se refiere a la colocación de la cimentación compuesta por un concreto simple en cuya
masa se incorporan grandes piedras o bloques que no contiene armadura.
Sedimento: Proceso mediante el cual se acumulan partículas de tierra o suelo en el fondo de los cuerpos de
agua haciendo que disminuya el espacio disponible para el almacenaje del agua en ríos, lagos y quebradas.
Jambas: Paramentos laterales internos de los vanos de puertas y ventanas. También una jamba es un pilar
de piedra o ladrillo, situado en el espesor de un muro, cuya finalidad es consolidar y trabar las piezas del
conjunto.
Pilastras: Pieza vertical de sección rectangular adosada a una pared o muro como refuerzo o con función
decorativa.

BIBLIOGRAFÍA
-ORDOÑEZ VALENCIA, Diana Marcela. Arqueología Histórica en la real casa de la Moneda de Popayán en los siglos XVIII-XIX, Popayán,
2015. Monografía de Grado (Antropóloga). Universidad del Cauca. Facultad de ciencias humanas y sociales. Departamento de
Antropología.
-PATIÑO, Diógenes. Excavaciones arqueológicas en la casa de la Moneda. Popayán – Fase III. Centro internacional de convenciones y
exposiciones de Popayán – CICEP. Popayán: 2010, p: 17-30.
-PATIÑO, Diógenes. Arqueología Histórica: La ceca o casa de la moneda. Popayán. En: ZARANKIN, Andrés. Arqueologías históricas
patrimonios diversos. Sello editorial Universidad del Cauca. 2010, p: 129-154.
-Castrillón Arboleda, Diego (1972). Estilo Popayán (A rquitectura). Popayán: López.
Archivo Central del Cauca- ACC. Signaturas 774; 7699, 6425.
-Anes, Gonzalo y G. Céspedes. (1996). Las Casas de Moneda en los Reinos de Indias. Vol. 1. Las Cecas Indianas en 1536-1825, G. -
Céspedes. Museo Casa de la Moneda. Madrid.
-Aragón, Arcesio. (1936). Fastos Payaneses. Imprenta Nacional. Bogotá. Colombia

-PERIODICO EL TIEMPO. Se frena construcción de centro de convenciones de Popayán por hallazgos arqueológicos. [Periódico virtual].
http://www.eltiempo.com/archivo/documento/CMS-3479518. [16 de marzo del 2007].
-BLOG POPAYÁN CIUDAD BLANCA. Popayán en la antigüedad. [En línea]. http://popayanciudadblanca15.blogspot.com.co/2008/10/popayan-
en-laantiguedad_07.html. [07 de octubre del 2008].
-UNESCO. Los documentos: las cartas internacionales y de ámbito regional y nacional. [En línea].
http://personal.us.es/orodriguez/cartas_resumen.pdf. [2008 - 2009].
-ARQUEOWEB. Arqueología de la arquitectura nacimiento y desarrollo en España. [Revista virtual].
http://pendientedemigracion.ucm.es/info/arqueoweb/pdf/14/Serrano119-148.pdf. [2012 - 2013].
-BLOG POPAYÁN CIUDAD BLANCA. Popayán en la antigüedad. [En línea]. http://popayanciudadblanca15.blogspot.com.co/2008/10/popayan-
en-laantiguedad_07.html. [07 de octubre del 2008].
-ICANH. Artículos 63 y 62: Constitución política de 1991. [En línea]. http://www.icanh.gov.co/?idcategoria=2089. [13 de noviembre del
2009].
-PERIODICO LA JORNADA (Ana Mónica Rodríguez). La casa de Tlaltecuhtli. [En línea]. https://arkeopatias.wordpress.com/tag/museo-del-
templo-mayor/. [9 de junio del 2011].
WEBGRAFÍA

Analisis de manzana

Más contenido relacionado

La actualidad más candente

Similar a Analisis de manzana

Último

Analisis de manzana
