Herrajes de puertas

El documento presenta una lista de diferentes juegos de manillas para puertas interiores residenciales. Cada juego se identifica con un nombre y número de referencia y describe los materiales, acabados, características técnicas y accesorios. Se ofrecen múltiples opciones de manillas de latón o acero inoxidable con diferentes diseños.

Incrustar presentación

Descargado 54 veces
Índice Juego de manillas para puertas interiores de materia prima latón Juego de manillas para puertas interiores de materia prima latón PVD Juego de manillas para puertas interiores de materia prima acero inoxidable gama E Juego de manillas para puertas interiores de materia prima acero inoxidable con manilla para ventanas Juego de manillas para puertas interiores de materia prima acero inoxidable Tirador para puerta Material de fijación para tirador de puerta Cerradura para puerta Cerradura antipánico Contrachapa Cerradura de pomo version ligera Dedales para suelo Pestillos para embutir Retén / Pasador Pasador Bombillo doble Bombillo doble con pomo Bisagra sobrepuesta Perno de puerta Cierra puertas Retenedor de puertas / topes Topes Publicidad Herraje para puerta corredera ST 120 de madera y cristal División de pared HAWA Aperto 50 para puerta de madera División de pared HAWA Aperto 50 para puerta de cristal Herraje para puerta deslizante SLIM LINE Mirilla para puerta Símbolos Tornillo de fijación Publicidad Indice de referencias 4 — 9 9 — 12 13 — 14 15 — 16 17 — 27 28 29 30 — 32 33 — 39 40 — 41 42 43 44 45 46 47 47 48 — 51 52 53 — 55 56 — 57 58 — 59 60 — 62 63 — 64 65 — 68 69 — 76 77 — 78 79 — 80 81 — 82 83 — 86 87 88 — 90 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 3

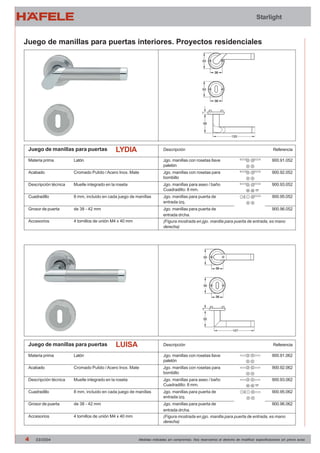

Starlight Juego de manillas para puertas interiores. Proyectos residenciales LYDIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.052 900.92.052 900.93.052 900.95.052 900.96.052 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LUISA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.062 900.92.062 900.93.062 900.95.062 900.96.062 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 4 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LARA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.072 900.92.072 900.93.072 900.95.072 900.96.072 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LUZILLA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.092 900.92.092 900.93.092 900.95.092 900.96.092 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 5
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LUCIANA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.102 900.92.102 900.93.102 900.95.102 900.96.102 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LONDA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.122 900.92.122 900.93.122 900.95.122 900.96.122 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 6 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LEXA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.132 900.92.132 900.93.132 900.95.132 900.96.132 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LORENTIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.152 900.92.152 900.93.152 900.95.152 900.96.152 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 7
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LORETTA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.162 900.92.162 900.93.162 900.95.162 900.96.162 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LEA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.192 900.92.192 900.93.192 900.95.192 900.96.192 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 8 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LINDA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.212 900.92.212 900.93.212 900.95.212 900.96.212 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón Cromado Pulido / Acero Inox. Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm (A) (B) LAURINA Juego de manillas para puertas Referencia Descripción (A) (B) Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.006 900.92.006 900.93.006 900.95.006 900.96.006 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Mate / Pulido PVD (B) Niquelado Mate / Pulido PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 900.91.005 900.92.005 900.93.005 900.95.005 900.96.005 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 9
PVD Starlight Juego de manillas para puertas interiores. Proyectos residenciales (A) (B) LAETITIA Juego de manillas para puertas Descripción Referencia (A) (B) 900.91.026 900.91.025 Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Mate / Pulido PVD (B) Niquelado Mate / Pulido PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 900.92.026 900.93.026 900.95.026 900.96.026 900.92.025 900.93.025 900.95.025 900.96.025 (A) (B) LEVA Referencia Juego de manillas para puertas Descripción (A) (B) Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Mate / Pulido PVD (B) Niquelado Mate / Pulido PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 900.91.036 900.92.036 900.93.036 900.95.036 900.96.036 900.91.035 900.92.035 900.93.035 900.95.035 900.96.035 10 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight PVD Juego de manillas para puertas interiores. Proyectos residenciales (A) (B) LIANA Juego de manillas para puertas Descripción Referencia (A) (B) 900.91.356 900.91.355 Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Pulido PVD (B) Niquelado Mate PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm (A) (B) LIOBA 900.92.356 900.93.356 900.95.356 900.96.356 900.92.355 900.93.355 900.95.355 900.96.355 Juego de manillas para puertas Referencia Descripción (A) (B) Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 900.91.366 900.92.366 900.93.366 900.95.366 900.96.366 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Pulido PVD (B) Niquelado Mate PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 900.91.365 900.92.365 900.93.365 900.95.365 900.96.365 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 11
PVD Starlight Juego de manillas para puertas interiores. Proyectos residenciales (A) (B) LISA Referencia Juego de manillas para puertas Descripción (A) (B) 900.91.376 900.91.375 Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Latón (A) Pulido PVD (B) Niquelado Mate PVD Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 900.92.376 900.93.376 900.95.376 900.96.376 900.92.375 900.93.375 900.95.375 900.96.375 12 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SANDRA-E Juego de manillas para puertas Descripción Jgo. manillas sin roseta boca llave Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Materia prima Acabado Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm SOFÍA-E Juego de manillas para puertas Descripción Jgo. manillas sin roseta boca llave Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Materia prima Acabado Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Referencia 902.91.220.01 902.91.220.02 902.91.220.03 Referencia 902.91.230.01 902.91.230.02 902.91.230.03 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 13
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SARA-E Referencia Juego de manillas para puertas Descripción Jgo. manillas sin roseta boca llave Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Materia prima Acabado Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 902.91.240.01 902.91.240.02 902.91.240.03 14 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SANDRA Referencia Jgo. manillas puertas y ventanas Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. Manillas para ventanas Materia prima Ejecución Descripción técnica Cuadradillo manillas puerta Grosor de puerta Accesorios Cuadradillo manilla ventana Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 45 mm tornillos HOSPA 4 x 50 mm 7 mm, incluido en cada manilla 902.91.220 902.92.220 902.93.220 902.95.220 902.96.220 973.30.720 (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) SOFÍA Referencia Jgo. manillas puertas y ventanas Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. Manillas para ventanas Materia prima Ejecución Descripción técnica Cuadradillo manillas puerta Grosor de puerta Accesorios Cuadradillo manilla ventana Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 45 mm tornillos HOSPA 4 x 50 mm 7 mm, incluido en cada manilla 902.91.230 902.92.230 902.93.230 902.95.230 902.96.230 973.30.700 (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 15
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SARA Referencia Jgo. manillas puertas y ventanas Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. Manillas para ventanas Materia prima Ejecución Descripción técnica Cuadradillo manillas puerta Grosor de puerta Accesorios Cuadradillo manilla ventana Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 45 mm tornillos HOSPA 4 x 50 mm 7 mm, incluido en cada manilla 902.91.240 902.92.240 902.93.240 902.95.240 902.96.240 973.30.710 (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 16 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SINA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.290 902.92.290 902.93.290 902.95.290 902.96.290 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm SISSIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.370 902.92.370 902.93.370 902.95.370 902.96.370 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 17
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SABRINA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.401 902.92.401 902.93.401 902.95.401 902.96.401 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VILLIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.441 902.92.441 902.93.441 902.95.441 902.96.441 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 18 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales VERA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.450 902.92.450 902.93.450 902.95.450 902.96.450 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VELCIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.460 902.92.460 902.93.460 902.95.460 902.96.460 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 19
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SERENA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.470 902.92.470 902.93.470 902.95.470 902.96.470 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VICTORIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.481 902.92.481 902.93.481 902.95.481 902.96.481 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 20 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales STELLA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.490 902.92.490 902.93.490 902.95.490 902.96.490 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VILMA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.501 902.92.501 902.93.501 902.95.501 902.96.501 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 21
Starlight Juego de manillas para puertas interiores. Proyectos residenciales VINCIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.590 902.92.590 902.93.590 902.95.590 902.96.590 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VARNA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.630 902.92.630 902.93.630 902.95.630 902.96.630 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 22 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales VANESSA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.641 902.92.641 902.93.641 902.95.641 902.96.641 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VALERIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.651 902.92.651 902.93.651 902.95.651 902.96.651 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 23
Starlight Juego de manillas para puertas interiores. Proyectos residenciales VENNIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.660 902.92.660 902.93.660 902.95.660 902.96.660 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm VIRGINIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.671 902.92.671 902.93.671 902.95.671 902.96.671 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 24 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales SUSANNA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.720 902.92.720 902.93.720 902.95.720 902.96.720 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm SASCIA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.941 902.92.941 902.93.941 902.95.941 902.96.941 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 25
Starlight Juego de manillas para puertas interiores. Proyectos residenciales STEFFA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.950 902.92.950 902.93.950 902.95.950 902.96.950 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LENA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.990 902.92.990 902.93.990 902.95.990 902.96.990 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Mate / Haya Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm 26 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Starlight Juego de manillas para puertas interiores. Proyectos residenciales LAURA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.292 902.92.292 902.93.292 902.95.292 902.96.292 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm LEILA Juego de manillas para puertas Referencia Descripción Jgo. manillas con rosetas llave paletón Jgo. manillas con rosetas para bombillo Jgo. manillas para aseo / baño Cuadradillo: 8 mm. Jgo. manillas para puerta de entrada izq. Jgo. manillas para puerta de entrada drcha. (Figura mostrada en jgo. manilla para puerta de entrada, es mano derecha) 902.91.372 902.92.372 902.93.372 902.95.372 902.96.372 Materia prima Acabado Descripción técnica Cuadradillo Grosor de puerta Accesorios Acero inoxidable Pulido / Mate Muelle integrado en la roseta 8 mm, incluido en cada juego de manillas de 38 - 42 mm 4 tornillos de unión M4 x 40 mm Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 27
Tiradores para puertas de paso Tirador para puerta modelo Materia prima Acabado Diámetro Medida (A) 300 mm. 350 mm. Acero inoxidable Mate 30 mm. Referencia 903.00.853 903.00.863 Tirador para puerta modelo Materia prima Acabado Diámetro Medida (A) 300 mm. 350 mm. Acero inoxidable Mate 30 mm. Referencia 903.00.253 903.00.263 GEORGE VICTOR Tirador para puerta modelo Materia prima Acabado Diámetro Medida (A) 300 mm. 350 mm. Acero inoxidable Mate 30 mm. Referencia 903.00.953 903.00.963 Tirador para puerta modelo Materia prima Acabado Diámetro Medida (A) 300 mm. 350 mm. Acero inoxidable Mate 30 mm. Referencia 903.02.953 903.02.963 Starlight UDO DANNY Tirador para puerta modelo Materia prima Acabado Acero inoxidable Mate STEVEN Diámetro 25 mm. MEDIDA (A) 0.300 mm. 0.400 mm. 0.500 mm. 0.600 mm. 0.800 mm. 1.000 mm. 1.200 mm. 1.400 mm. 1.600 mm. MEDIDA (B) 0.200 mm. 0.300 mm. 0.300 mm. 0.400 mm. 0.600 mm. 0.800 mm. 1.000 mm. 1.200 mm. 1.400 mm. REFERENCIA 0.903.00.403 0.903.00.404 0.903.00.405 0.903.00.406 0.903.00.408 0.903.00.410 0.903.00.412 0.903.00.414 0.903.00.416 Diámetro 30 mm. MEDIDA (A) 0.300 mm. 0.400 mm. 0.500 mm. 0.600 mm. 0.800 mm. 1.000 mm. 1.200 mm. 1.400 mm. 1.600 mm. MEDIDA (B) 0.200 mm. 0.300 mm. 0.300 mm. 0.400 mm. 0.600 mm. 0.800 mm. 1.000 mm. 1.200 mm. 1.400 mm. REFERENCIA 0.903.00.603 0.903.00.604 0.903.00.605 0.903.00.606 0.903.00.608 0.903.00.610 0.903.00.612 0.903.00.614 0.903.00.616 28 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Accesorios de montaje para tiradores con bases rectas Para diámetros 25 mm. y 30 mm. (páginas 90.793A1+A2, 90.794) Tipo de fijación Para grosores de puerta Referencia Por ambos lados en puertas de 8-12 mm. 909.03.900 cristal Taladro en puertas Ø 16 mm. Tornillo M12 Arandela Perno roscado M6 Casquillo de protección 909.03.871 909.03.872 909.03.873 909.03.874 909.03.875 43-47 mm. 48-52 mm. 53-57 mm. 58-62 mm. 63-67 mm. Por ambos lados en puertas de madera Taladro en puertas Ø 12,5 mm. 909.03.881 909.03.882 909.03.883 909.03.884 909.03.885 45-49 mm. 50-54 mm. 55-59 mm. 60-64 mm. 65-69 mm. Un sólo lado en puertas de madera (visible) Taladro en puertas Ø 12,5 mm. Un sólo lado en puertas de madera 909.03.910 (oculto) con tuerca para enclavar Taladro en puertas Ø 13-13,5 mm. 909.03.920 909.03.930 40-62 mm. desde 62 mm. Un sólo lado en puertas de madera (oculto) con tornillo roscado Un sólo lado en puertas de PVC o 909.04.800 metal (oculto) con rosca autoroscante Taladro Ø 10 mm. Rosca Ø 11,8 mm. Tornillo M12 Tornillo M12 Arandela Perno roscado M6 Roseta ciega (acero inox.) Arandela Tornillo M10 Arandela Perno roscado M6 Tuerca Rosca DIN 7998 Arandela Perno roscado M6 Nota, al efectuar su pedido: se necesitan 2 piezas de juegos de montaje Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 29

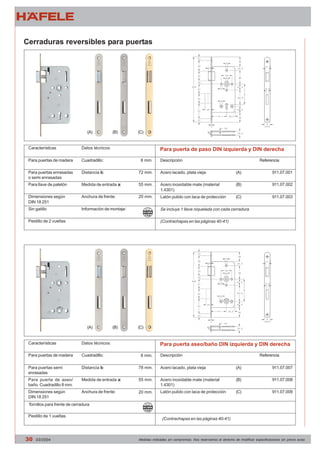

Cerraduras reversibles para puertas Para puerta de paso DIN izquierda y DIN derecha (A) (B) (C) Características Datos técnicos: Para puertas de madera Descripción Para puertas enrasadas o semi enrasadas Para llave de paletón Dimensiones según DIN 18 251 Sin gatillo Pestillo de 2 vueltas Cuadradillo: Distancia b: Medida de entrada a: Anchura de frente: Información de montaje: Acero lacado, plata vieja Acero inoxidable mate (material 1.4301) Latón pulido con laca de protección Referencia 911.07.001 911.07.002 911.07.003 (A) (B) (C) Se incluye 1 llave niquelada con cada cerradura (Contrachapas en las páginas 40-41) Para puerta aseo/baño DIN izquierda y DIN derecha 8 mm. 72 mm. 55 mm. 20 mm. (A) (B) (C) Características Datos técnicos: Para puertas de madera Descripción Para puertas semi enrasadas Para puerta de aseo/ baño. Cuadradillo 8 mm. Dimensiones según DIN 18 251 Tornillos para frente de cerradura Pestillo de 1 vueltas Cuadradillo: Distancia b: Medida de entrada a: Anchura de frente: Acero lacado, plata vieja Acero inoxidable mate (material 1.4301) Latón pulido con laca de protección Referencia 911.07.007 911.07.008 911.07.009 (A) (B) (C) 8 mm. 78 mm. 55 mm. 20 mm. (Contrachapas en las páginas 40-41) 30 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Cerraduras reversibles para puertas Para puerta de entrada DIN izquierda y DIN derecha (A) (B) (C) Características Datos técnicos: Para puertas de madera Descripción Para puertas enrasadas o semi enrasadas Preparada para bombillo de perfil Dimensiones según DIN 18 251 Con gatillo Pestillo de 2 vueltas Cuadradillo: Distancia b: Medida de entrada a: Anchura de frente: Información de montaje: Acero lacado, plata vieja Acero inoxidable mate (material 1.4301) Latón pulido con laca de protección Referencia 911.07.013 911.07.014 911.07.015 (Contrachapas en las páginas 40-41) (A) (B) (C) Picaporte para puerta DIN izquierda o DIN derecha De pestillo para embutir con cuadradillo 8 mm. 72 mm. 55 mm. 20 mm. (A) (B) (C) Características Datos técnicos: Para puertas de madera Descripción Para puertas semi enrasadas Cuadradillo: Medida de entrada a: Anchura de frente: Acero lacado, plata nueva Acero inoxidable mate (material 1.4301) Latón pulido con laca de protección Referencia DIN dcha. 911.23.141 911.23.143 911.23.145 DIN izqda. 911.23.140 911.23.142 911.23.144 NOTA: Incluye contrachapa (A) (B) (C) 8 mm. 55 mm. 20 mm. Tornillos para frente de cerradura Tornillos para contrachapa Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 31
Cerraduras para puertas correderas (D) Para puerta corredera (A) (B) (C) Tiradores Características Referencias compuestas por: Para puertas de madera Acabado de frente, gancho, llave y tirador Con llave de paletón Con gancho de cierre Datos Técnicos: Medida de entrada a: Anchura de frente: 1 cerradura para embutir 1 llave de paletón 1 contrachapa 1 par de tiradores pare embut. 1 juego de material de fijación Latón, niquelado plateado mate Latón, cromado plateado pulido Latón, lacado pulido Latón, bruñido Referencia 911.26.080 911.26.081 911.26.082 911.26.083 (A) (B) (C) (D) Acabado de la caja de la cerradura: Acero lacado 60 mm. 16 mm. 32 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

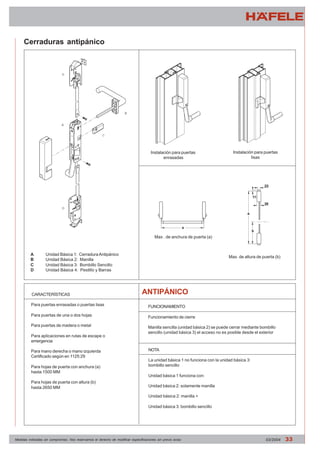

Cerraduras antipánico A Unidad Básica 1: Cerradura Antipánico B Unidad Básica 2: Manilla C Unidad Básica 3: Bombillo Sencillo D Unidad Básica 4: Pestillo y Barras Instalación para puertas enrasadas Instalación para puertas lisas Max . de anchura de puerta (a) Max. de altura de puerta (b) CARACTERÍSTICAS ANTIPÁNICO FUNCIONAMIENTO Funcionamiento de cierre Manilla sencilla (unidad básica 2) se puede cerrar mediante bombillo sencillo (unidad básica 3) el acceso no es posible desde el exterior NOTA La unidad básica 1 no funciona con la unidad básica 3: bombillo sencillo Unidad básica 1 funciona con: Unidad básica 2: solamente manilla Unidad básica 2: manilla + Unidad básica 3: bombillo sencillo Para puertas enrasadas o puertas lisas Para puertas de una o dos hojas Para puertas de madera o metal Para aplicaciones en rutas de escape o emergencia Para mano derecha o mano izquierda Certificado según en 1125:29 Para hojas de puerta con anchura (a) hasta 1500 MM Para hojas de puerta con altura (b) hasta 2650 MM Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 33
Cerraduras antipánico Versión de cierre para puertas de una hoja Unidad Básica 1 Unidad Básica 1+2 Unidad Básica 1+2+3 Versión de cierre 1 Unidad básica 1 INTERIOR Unidad básica 1+ barra (pedir por separado) EXTERIOR Versión de cierre 3 Uniadad básica 1+2+3 INTERIOR Unidad básica 1+ barra EXTERIOR Unidad básica 2 Unidad INTERIOR Unidad básica 1+ barra (pedir por separado) Unidad Básica 1+4 Unidad Básica 1+2+3+4 Versión de cierre 5 Unidad básica 1+2+3+4 (pedir por separado) básica 3 + Roseta de cilindro (pedir por separado) INTERIOR Unidad básica 1+ barra (pedir por separado) Unidad básica4 EXTERIOR Unidad básica 2 Unidad básica 3 + Roseta de cilindro (pedir por separado) Versión de cierre 4 Unidad básica 1+4 INTERIOR Unidad básica 1+ barra (pedir por separado) Unidad básica 4 EXTERIOR - Versión de cierre 2 Unidad básica1+2 EXTERIOR Unidad básica 2 UNIDAD BASICA 1 Cerradura antipánico página 36 UNIDAD BASICA 2 Manilla página 37 UNIDAD BASICA 3 Bombillo sencillo página 38 UNIDAD BASICA 4 Piezas, pestillos y barras página 39 ACCESORIOS Barras para manilla página 37 Roseta para cilindro página 38 34 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Cerraduras antipánico Versión de cierre para puertas de dos hoja Versión de cierre 6 Hoja fija INT. EXT. Unidad básica 1 + barra (pedir por separado) Unidad básica 4 Versión de cierre 7 Hoja batiente Unidad básica 1 + barra (pedir por separado) Hoja fija Hoja batiente INT. EXT. Unidad básica 1 + barra (pedir por separado) Unidad básica 4 Versión de cierre 8 Unidad básica 1 + barra (pedir por separado) Unidad básica 2 Hoja fija Hoja batiente INT. EXT. Hoja fija Unidad básica 1+4 Hoja batiente Unidad básica 1 Hoja batiente Unidad básica 1+2 Hoja batiente Unidad básica 1+2+3 Hoja fija Unidad básica 1+4 Hoja fija Unidad básica 1+4 Unidad básica 1 + barra (pedir por separado) Unidad básica 4 Unidad básica 1 + barra (pedir por separado) Unidad básica 2 Unidad básica 3 + Roseta para cilindro (pedir por separado) UNIDAD BASICA 1 Cerradura antipánico página 36 UNIDAD BASICA 2 Manilla página 37 UNIDAD BASICA 3 Bombillo sencillo página 38 UNIDAD BASICA 4 Piezas, pestillos y barras página 39 ACCESORIOS Barras para manilla página 37 Roseta para cilindro página 38 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 35
Accesorios Unidad Básica 1: Cerradura antipánico Características: Para puertas de madera o metal Para puertas enrasadas o puertas lisas Para aplicaciones en rutas de escape o emergencia Para mano derecha o mano izquierda Preparado para bombillo sencillo Certificado según EN 1125:97 Datos técnicos: Cuadradillo para manilla: Distancia (b): Suministrado con: 8 mm. 50 mm. 2 contrachapas 1 juego de material de fijación 1 instrucciones de montaje 1 certificado según norma EN 1125:97 Cambio de mano izquierda a mano derecha bloqueando el resbalón A B A Acero lacado negro Acero cromatizado amarillo Acero inoxidable Zamac (b) = distancia B Acero lacado blanco Acero cromatizado amarillo Acero inoxidable Zamac Acero C lacado gris Acero lacado blanco Acabado: Carcasa Interior de carcasa Pestillo Manilla Acero lacado negro C Acero lacado gris Acero cromatizado amarillo Acero inoxidable Zamac Referencia 911.52.270 911.52.271 Acero 911.52.272 inoxidable 36 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Accesorios Barra para manilla Aluminio lacado negro RAL 9011 Aluminio color plata anodizado Acero inoxidable mate Aluminio lacado negro 1000 mm 911.52.273 911.52.276 911.52.279 Características Para Unidad Básica 1: Cerradura Antipanico Datos técnicos Diámetro: 25 mm. Aluminio color plata Acero inoxidable mate anodizado RAL 9011 1200 mm 911.52.274 911.52.277 911.52.280 1500 mm 911.52.275 911.52.278 911.52.281 Unidad Básica 2: manilla Características Parte de manilla hembra con roseta y cuadradillo Datos técnicos Cuadradillo: 8 mm. Acabado: Manilla Roseta Cuadradillo A Zamac lacado negro Plástico negro Acero cromatizado amarillo C Zamac lacado gris Plástico gris Acero cromatizado amarillo B Zamac lacado blanco Plástico blanco Acero cromatizado amarillo Zamac lacado negro Zamac lacado blanco Zamac lacado gris A B Plástico negro Plástico blanco Plástico gris C Referencia 911.52.285 911.52.286 911.52.287 Incluido material de fijación Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 37
Accesorios Unidad Básica 3: Bombillo sencillo Largo A 27,5 mm. 31,5 mm. 35,5 mm. 40,5 mm. 55,5 mm. 60,5 mm. 65,5 mm. Cierres diferentes Cierres iguales 916.00.601 916.00.602 916.00.603 916.00.604 916.00.605 916.00.606 916.00.607 Características: Para Unidad Básica 1: Cerradura Antipanico Sólo en combinación con Unidad Básica 2: manilla Cumple con DIN V 18.254 Con 5 pernos Paletón ajustable en 8 posiciones Bombillo sencillo: latón niquelado mate Fijación: Largo A se compone de: Grosor de hoja + 11 mm. + Roseta de bombillo Incluye: 1 bombillo 3 llaves acero niqueladas plateadas 1 tornillo de fijación S12 916.00.621 916.00.622 916.00.623 916.00.624 Plástico negro Plástico blanco Plástico gris Largo B 10 mm. 10 mm. 10 mm. 10 mm. 10 mm. 10 mm. 10 mm. Largo C 37,5 mm. 41,5 mm. 45,5 mm. 50,5 mm. 65,5 mm. 70,5 mm. 75,5 mm. Accesorios: Roseta Características: Para Unidad Básica 3: bombillo sencillo S11 916.00.611 916.00.612 916.00.613 916.00.614 Plástico negro Plástico blanco Plástico gris S13 916.00.631 916.00.632 916.00.633 916.00.634 Referencia 911.52.290 911.52.291 911.52.292 Incluido material de fijación 38 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

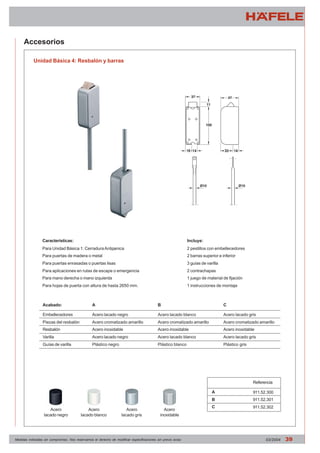

Accesorios Unidad Básica 4: Resbalón y barras Características: Para Unidad Básica 1: Cerradura Antipanica Para puertas de madera o metal Para puertas enrasadas o puertas lisas Para aplicaciones en rutas de escape o emergencia Para mano derecha o mano izquierda Para hojas de puerta con altura de hasta 2650 mm. Acabado: Embellecedores Piezas del resbalón Resbalón Varilla Guías de varilla A Acero lacado negro Acero cromatizado amarillo Acero inoxidable Acero lacado negro Plástico negro Incluye: 2 pestillos con embellecedores 2 barras superior e inferior 3 guías de varilla 2 contrachapas 1 juego de material de fijación 1 instrucciones de montaje C Acero lacado gris Acero cromatizado amarillo Acero inoxidable Acero lacado gris Plástico gris B Acero lacado blanco Acero cromatizado amarillo Acero inoxidable Acero lacado blanco Plástico blanco A B C Referencia 911.52.300 911.52.301 Acero 911.52.302 lacado gris Acero lacado blanco Acero lacado negro Acero inoxidable Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 39
Contrachapas Contrachapa con lengüeta Acabados Características Información de montaje: Para cercos de madera Acero color latón martillado lacado 911.39.310 Acero lacado niquel plata 911.39.311 Acero inoxidable mate 911.39.312 (material 1.4301) Latón pulido lacado 911.39.313 Para puertas lisas Lengüeta recta Para uso mano derecha o izquierda Contrachapa Acabados Características Información de montaje: Para cercos de madera Referencia Referencia Acero color latón martillado lacado 911.39.325 Acero lacado niquel plata 911.39.326 Acero inoxidable mate 911.39.327 (material 1.4301) Latón pulido lacado 911.39.328 Para puertas lisas o enrasadas Para uso mano derecha o izquierda 40 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Contrachapas Contrachapa con lengüeta Acabados Características Información de montaje: Para cercos de madera Acero color latón martillado lacado 911.39.315 Acero lacado niquel plata 911.39.316 Acero inoxidable mate 911.39.317 (material 1.4301) Latón pulido lacado 911.39.318 Para puertas lisas Lengüeta recta Para uso mano derecha o izquierda Contrachapa con lengüeta Acabados Características Información de montaje: Para cercos de madera Referencia Referencia Acero color latón martillado lacado 911.39.320 Acero lacado niquel plata 911.39.321 Acero inoxidable mate 911.39.322 Latón pulido lacado 911.39.323 Para puertas lisas Lengüeta curvada Para uso mano derecha o izquierda Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 41
Características: Para puertas lisas de madera o metal Para grosor de puerta de 35-45 mm. Bombillo con 5 pernos Datos técnicos: Medida de entrada (A): 70 mm. Incluye: 1 cerradura de pomo 1 resbalón 1 contrachapa 1 llave especial de montaje 1 juego material de fijación 1 instrucción de montaje Resbalón Contrachapa Montaje en puertas de madera Montaje en puertas de acero Acabados: Referencia: Acero inoxidable cepillado US 32 D 911.64.150 Latón pulido US 3 911.64.151 Latón antiguo 911.64.152 Cerraduras de pomo para puerta Cerradura de pomo versión ligera Grosor de puerta Para puertas de paso o puertas de armarios vestidores Características: Exterior: Pomo girable Interior: Pomo girable Funcionamiento: Apertura de la puerta desde el interior y exterior girando el pomo. Exterior Interior Características: Exterior: Pomo girable con apertura de emergencia Interior: Pomo girable con cierre de botón a presión Acabados: Referencia: Acero inoxidable cepillado US 32 D 911.64.153 Latón pulido US 3 911.64.154 Latón antiguo 911.64.155 Para puertas de aseo / baño, dormitorio y zonas privadas Exterior Interior Funcionamiento: Modo de cierre: Desde el interior mediante botón a presión. Desde el exterior mediante objeto plano. Modo de apertura: Desde el interior girando el pomo. Desde el exterior mediante objeto plano. Si la puerta no está bloqueada se utiliza desde el interior y exterior de forma normal girando los pomos Para puertas de entrada de casa u oficina Exterior Interior Características: Exterior: Pomo girable con bombillo Interior: Pomo girable con cierre de botón a presión Con resbalón pomo girable con antitarjeta Acabados: Referencia: Acero inoxidable cepillado US 32 D 911.64.156 Latón pulido US 3 911.64.157 Latón antiguo 911.64.158 Funcionamiento: Modo de cierre: Desde el interior mediante botón a presión. Desde el exterior mediante llave. Modo de apertura: Desde el interior girando el pomo. Desde el exterior mediante llave. Si la puerta no está bloqueada se utiliza desde el interior y exterior de forma normal girando los pomos. La cerradura permite un bloqueo continuo desde el interior con un atornillador. Esta función no se puede desbloquear ni desde el interior girando el pomo ni desde el exterior con la llave 42 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Características: Alternativa a la contrachapa suministrada con los pasadores Evita suciedad en los agujeros perforados con la contrachapa Latón cromado Latón natural Dedales para suelo Entrada pasador hasta diámetro a 9 mm. 11 mm. 13 mm. 15 mm. 20 mm. Diámetro taladro b 13 mm. 15 mm. 17 mm. 19 mm. 40 mm. 911.62.060 911.62.062 911.62.064 911.62.066 911.62.068 Profundidad taladro c 36 mm. 36 mm. 36 mm. 36 mm. 40 mm. 911.62.061 911.62.063 911.62.065 911.62.067 911.62.069 Entrada pasador hasta diámetro a 19 mm. Características: Alternativa a la contrachapa suministrada con los pasadores Evita suciedad en los agujeros perforados con la contrachapa Diámetro taladro b 27 mm. 911.62.070 Profundidad taladro c 48 mm. 911.62.071 911.62.307 Latón cromado mate Latón pulido Latón bruñido Entrada pasador hasta diámetro a 19 mm. Características: Alternativa a la contrachapa suministrada con los pasadores Evita suciedad en los agujeros perforados con la contrachapa Diámetro taladro b 27 mm. 911.62.072 Profundidad taladro c 45 mm. 911.62.073 911.62.308 Latón cromado Latón pulido Latón bruñido plateado mate Medida placa 89x41x3 mm. Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 43
Características: Cierre mediante giro de manilla Para mano derecha y mano izquierda Pestillo de medio giro Datos técnicos: Salida pestillo a Entrada b Ancho frente c Largo de eje Pestillos para embutir Acabados: Pestillo: Zamac latonado Frente: Aluminio anodizado plata Cuerpo del pestillo: Aluminio anodizado plata Manilla y roseta: Aluminio anodizado plata Suministrado con: 1 pestillo para embutir 1 contrachapa 1 juego de material de fijación 12,5 mm. 50 mm. 22 mm. 29 mm. Referencia 911.62.005 Características: Cierre mediante giro de pomo Para mano derecha y mano izquierda Pestillo de medio giro Para grosor de hoja de 38 mm. Indicador de cierre rojo / blanco Datos técnicos: Salida pestillo a Entrada b Ancho frente c Largo de eje Acabados: Pestillo: Zamac latonado Frente: Aluminio anodizado plata Cuerpo del pestillo: Aluminio anodizado plata Manilla y roseta: Aluminio anodizado plata Suministrado con: 1 pestillo para embutir con indicador 1 contrachapa 1 juego de material de fijación 12,5 mm. 50 mm. 22 mm. 36 mm. Referencia 911.62.006 44 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

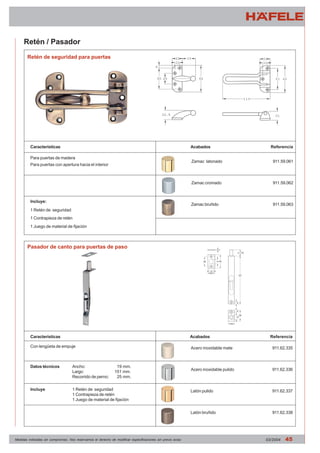

Acabados Referencia Zamac latonado 911.59.061 Zamac cromado 911.59.062 Zamac bruñido 911.59.063 Acabados Referencia Acero inoxidable mate 911.62.335 Acero inoxidable pulido 911.62.336 Latón pulido 911.62.337 Latón bruñido 911.62.338 Retén / Pasador Retén de seguridad para puertas Características Para puertas de madera Para puertas con apertura hacia el interior Incluye: 1 Retén de seguridad 1 Contrapieza de retén 1 Juego de material de fijación Pasador de canto para puertas de paso Características Con lengüeta de empuje Datos técnicos Ancho: 19 mm. Largo: 151 mm. Recorrido de perno: 25 mm. Incluye 1 Retén de seguridad 1 Contrapieza de retén 1 Juego de material de fijación Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 45
Pasador Acabados Referencia Acero inoxidable mate 911.62.330 Acero inoxidable pulido 911.62.331 Latón pulido 911.62.332 Latón bruñido 911.62.333 Acabados Referencia Acero inoxidable mate 911.62.340 Acero inoxidable pulido 911.62.341 Latón pulido 911.62.342 Latón bruñido 911.62.343 Pasador para embutir en canto de puerta Características Lengüeta. Con mecanismo de palanca Datos técnicos Ancho: 20 mm. Profundidad: 17 mm. Largo: 200 mm. Recorrido de perno: 16 mm. Incluye 1 Pasador 1 Contrachapa 1 Juego de material de fijación Pasador sobrepuesto Características Lengüeta deslizante Datos técnicos Ancho: 29 mm. Largo: 152 mm. Recorrido de perno: 23 mm. Incluye 1 Pasador 1 Contrachapa 1 Juego de material de fijación 46 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Bombillos Bombillo doble Características: Con 5 pernos de cierre Cierres diferentes Incluye: 1 bombillo doble 1 tornillo de fijación 3 llaves de acero niquelado Largo A 30,5 mm. 30,5 mm. Largo B 30,5 mm. 30,5 mm. Acabado Latón niquelado mate Latón pulido Largo C 61 mm. 61 mm. Referencia 916.91.000 916.91.020 Características: Con 5 pernos de cierre Un lado con función de cierre El otro lado con pomo Cierres diferentes Incluye: 1 bombillo doble 1 tornillo de fijación 3 llaves de acero niquelado Largo A 30,5 mm. 30,5 mm. Largo B 30,5 mm. 30,5 mm. Acabado Pomo: Forma H inox. Acabado Latón niquelado mate Latón pulido Largo C 61 mm. 61 mm. Referencia 916.91.100 916.91.120 Bombillo doble con pomo Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 47

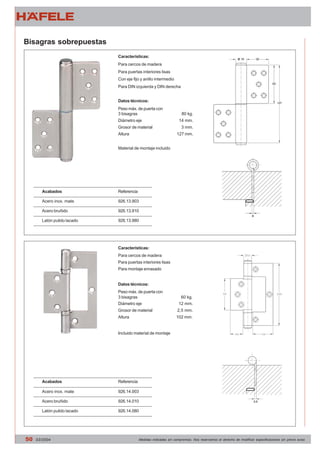

Características: Para cercos de madera Para puertas interiores lisas Con eje fijo y anillo intermedio Rodillo interior con cámara de aceite y sistema de bola de acero Con 6 cantos redondeados Datos técnicos: Peso máx. de puerta con dos bisagras Tamaño Diámetro eje Diámetro de agujero Grosor de material Bisagras sobrepuestas Acabado: Acero inoxidable mate Información de montaje: Diámetro de fresa para redondear las esquinas Altura de fresado Profundidad de fresado 45 kg. 100 mm. 16 mm. 10 mm. 3 mm. 25 mm. 120 mm. 3,5 mm. Referencia DIN derecha 926.20.003 Incluido material de montaje Referencia DIN izquierda 926.20.103 Características: Para cercos de madera Para puertas interiores lisas Con eje suelto Rodillo interior con 2 cojinetes Para DIN izquierda y DIN derecha Datos técnicos: Peso máx. de puerta con 3 bisagras Diámetro eje Grosor de material Información de montaje: Profundidad de fresado 80 kg. 14 mm. 3 mm. 3,15 mm. 76 mm. 76 mm. 30 mm. 926.12.802 926.12.803 926.12.810 926.12.880 926.12.881 Altura a en mm. Ancho b en mm. Largo c en mm. Acero inox. pulido Acero inox. mate Acero bruñido Latón pulido lacado Latón mate lacado Incluido material de montaje 89 mm. 89 mm. 36 mm. 926.12.902 926.12.903 926.12.910 926.12.980 926.12.981 102 mm. 76 mm. 30 mm. 926.13.002 926.13.003 926.13.010 926.13.080 926.13.081 102 mm. 102 mm. 42 mm. 926.13.102 926.13.103 926.13.110 926.13.180 926.13.181 114 mm. 114 mm. 49 mm. 926.13.302 926.13.303 926.13.310 926.13.380 926.13.381 114 mm. 102 mm. 42 mm. 926.13.202 926.13.203 926.13.210 926.13.280 926.13.281 48 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Características: Para cercos de madera Para puertas interiores lisas Con eje suelto Rodillo con 4 cojinetes Para DIN izquierda y DIN derecha Datos técnicos: Peso máx. de puerta con tres bisagras Diámetro eje Grosor de material Bisagras sobrepuestas Información de montaje: Profundidad de fresado 80 kg. 14 mm. 3 mm. 3,15 mm. 127 mm. 89 mm. 36 mm. 926.13.502 926.13.503 926.13.510 926.13.580 926.13.581 Características: Para cercos de madera Para puertas interiores lisas Con eje suelto Rodillo interior con 4 cojinetes Para DIN izquierda y DIN derecha Datos técnicos: Peso máx. de puerta con 3 bisagras Diámetro eje Grosor de material Incluido material de montaje Información de montaje: Profundidad de fresado 80 kg. 18 mm. 3 mm. 3,15 mm. 114 mm. 114 mm. 30 mm. 926.13.402 926.13.403 926.13.410 926.13.480 926.13.481 Altura a EN mm. Ancho b EN mm. Largo c EN mm. Acero inox. pulido Acero inox. mate Acero bruñido Latón pulido lacado Latón mate lacado 102 mm. 76 mm. 30 mm. 926.13.703 926.13.710 926.13.780 Altura a EN mm. Ancho b EN mm. Largo c EN mm. Acero inox. mate Acero bruñido Latón pulido lacado 127 mm. 89 mm. 36 mm. 926.13.803 926.13.810 926.13.880 Incluido material de montaje Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 49
Características: Para cercos de madera Para puertas interiores lisas Con eje fijo y anillo intermedio Para DIN izquierda y DIN derecha Datos técnicos: Peso máx. de puerta con 3 bisagras Diámetro eje Grosor de material Altura Bisagras sobrepuestas Material de montaje incluido 80 kg. 14 mm. 3 mm. 127 mm. Referencia 926.13.903 926.13.910 926.13.980 Características: Para cercos de madera Para puertas interiores lisas Para montaje enrasado Datos técnicos: Peso máx. de puerta con 3 bisagras Diámetro eje Grosor de material Altura 60 kg. 12 mm. 2,5 mm. 102 mm. Acabados Acero inox. mate Acero bruñido Latón pulido lacado Acabados Acero inox. mate Acero bruñido Latón pulido lacado Incluido material de montaje Referencia 926.14.003 926.14.010 926.14.080 50 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Características: Para cercos de madera Para puertas interiores enrasadas Con eje suelto Con 2 rodillos con cojinetes Para DIN izquierda y DIN derecha Datos técnicos: Peso máx. de puerta con 3 bisagras Diámetro eje Grosor de material Altura Bisagras sobrepuestas Información de montaje: Profundidad de fresado Material de montaje incluido 80 kg. 14 mm. 3 mm. 102 mm. 3,15 mm. Acabados Acero inox. mate Latón pulido lacado Referencia 926.14.303 926.14.380 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 51
Tamaño A Tamaño B Altura de superposicionamiento Pernos de puerta Tamaño C Características: Para cercos de madera Para puertas enrasadas Con eje suelto Acabado: Acero,bicromatado 920.61.903 Datos técnicos: Peso máx. de puerta con 3 pernos 80 kg. Tamaño A Tamaño B Tamaño C Referencia Perno 920.61.100 920.61.200 920.61.300 Altura en mm. 36 54 47 Diámetro de cuerpo Cuerpo en mm. 13 16 16 Largo de eje Para Cerco. En mm. Ø 8 x 29 Ø 8,7 x 42 Ø 8,7 x 50 Referencia Plantilla 920.61.901 920.61.902 Llave de montaje Broca escalonada Plantilla de montaje 2 piezas 52 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Cierra puertas completo con brazo articulado Medida A sin retenedor = Aprox. 250 mm Medida A con retenedor = Aprox. 280 mm Cierra puertas HÄFELE DCL 11, DCL 12, EN 2, EN 3 O EN 4 Características Z Velocidad de cierre graduable Z Fuerza de cierre graduable mediante la posición de montaje o mediante la bisagra incorporada en el brazo articulado (ver instrucciones de montaje) Z Golpe final regulable Z Con y sin retenedor Z Sin mano Normas contra incendio Datos técnicos Z Anchura máxima de la puerta Z Peso máximo de la puerta Z Angulo máximo de apertura Z Contraindicada su instalación en puertas cortafuego o corta humo Nota Información de montaje Z Para montaje sobre puerta y sobre marco Medida A sin retenedor = Aprox. 250 mm Medida A con retenedor = Aprox. 280 mm Z Se suministra desde fábrica con fuerza de cierre según en 1154: en 3 Cierra puertas HÄFELE DCL 15, DCL 16, EN 4 Fuerza de cierre según en 1154 EN 2 EN 3 EN 4 850 mm 950 mm 1100 mm 45 Kg 60 Kg 80 Kg ca. 180º COLOR PLATA DCL 11 sin retenedor DCL 12 con retenedor Características Z Velocidad de cierre graduable Z Golpe final regulable Z Con y sin retenedor Z Sin mano Normas contra incendio Z Contraindicada su instalación en puertas cortafuego o corta humo Datos técnicos 931.84.649 931.84.659 Fuerza de cierre según en 1154 4 Z Anchura máxima de la puerta Z Peso máximo de la puerta Z Angulo máximo de apertura Información de montaje Z Para montaje sobre puerta y sobre marco COLOR PLATA DCL 15 sin retenedor DCL 16 con retenedor 1100 mm 80 Kg ca. 180º 931.84.629 931.84.639 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 53
Cierra puertas completo con guía de deslizamiento Cierra puertas HÄFELE DCL 21, EN 4 Características Z Velocidad de cierre graduable Z Golpe final regulable Z Con amortiguación de apertura Z Con retenedor Z Sin mano Normas contra incendio Z Contraindicada su instalación en puertas cortafuego o corta humo Cierra puertas HÄFELE DCL 31, EN 3 Datos técnicos Fuerza de cierre según en 1154 4 Z Anchura máxima de la puerta Z Peso máximo de la puerta Z Angulo máximo de apertura Información de montaje Z Para montaje sobre puerta, marco o techo COLOR PLATA Características Z Velocidad de cierre graduable Z Golpe final regulable Z Con retención mecánica Z Sin mano Normas contra incendio Z Contraindicada su instalación en puertas cortafuego o corta humo Datos técnicos 1100 mm 80 Kg ca. 180º DCL 21 931.84.129 Fuerza de cierre según en 1154 3 Z Anchura máxima de la puerta Z Peso máximo de la puerta Z Angulo máximo de apertura Información de montaje Z Para montaje sobre puerta y sobre marco COLOR PLATA 950 mm 60 Kg ca. 120º DCL 31 931.84.019 54 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

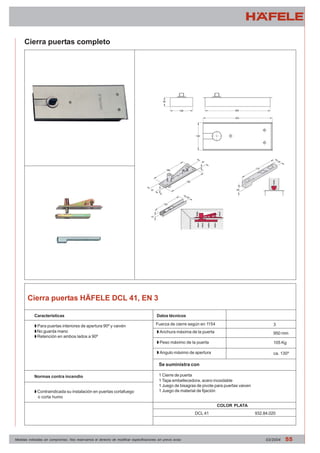

Cierra puertas completo Cierra puertas HÄFELE DCL 41, EN 3 Características Z Para puertas interiores de apertura 90º y vaivén Z No guarda mano Z Retención en ambos lados a 90º Normas contra incendio Z Contraindicada su instalación en puertas cortafuego o corta humo Datos técnicos Fuerza de cierre según en 1154 3 Z Anchura máxima de la puerta Z Peso máximo de la puerta Z Angulo máximo de apertura Se suministra con 1 Cierre de puerta 1 Tapa embellecedora, acero inoxidable 1 Juego de bisagras de pivote para puertas vaiven 1 Juego de material de fijación 950 mm 105 Kg ca. 130º COLOR PLATA DCL 41 932.84.020 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 55
Retenedor Retenedor de puerta Características: Montaje en la pared, con gancho, solapa de enganche y tope de goma Medidas: Ver esquema técnico Material de fijación: Tornillo y taco y solapa incluido Retenedor de puerta Características: Montaje en lel suelo, con gancho, solapa de enganche y tope de goma Medidas: Ver esquema técnico Material de fijación: Tornillo y taco y solapa incluido Retenedor de puerta Características: Montaje en el suelo con solapa de enganche Medidas: Ver esquema técnico Material de fijación: Tornillo y taco y solapa incluido Acabados Referencia Latón pulido Latón cromado mate Latón cromado pulido Latón bruñido mate Latón mate 938.08.038 938.08.034 938.08.032 938.08.035 938.08.031 Acabados Referencia Latón pulido Latón cromado mate Latón cromado pulido Latón bruñido mate Latón mate 938.08.008 938.08.004 938.08.002 938.08.005 938.08.001 Acabados Referencia Latón pulido Latón cromado mate Latón cromado pulido Latón bruñido mate Latón mate 938.08.018 938.08.014 938.08.012 938.08.015 938.08.011 56 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Tope / Retenedor Tope de suelo para puerta Características: Para montaje en el suelo Material de fijación incluido Starlight Datos técnicos: Diámetro cuerpo Altura cuerpo Diámetro goma 32 mm. 37 mm. 40 mm. Acero inox. mate: Referencia: 937.52.010 Retenedor de puerta Tope de suelo para puerta Características: Para montaje en el suelo Material de fijación incluido Datos técnicos: Diámetro cuerpo Altura cuerpo Diámetro goma 32 mm. 52 mm. 40 mm. Acero inox. mate: Referencia: 937.52.000 Acabados Referencia Latón pulido Latón cromado mate Características: Montaje en la puerta. Fija la puerta en cualquier ángulo de apertura. Datos técnicos: Desplazamiento del fijador Peso máx. de puerta Información de montaje: Acabado: Cuerpo Fijador Tope Referencia: 938.04.101 Retenedor de puerta Características: Montaje en la puerta. Fija la puerta en cualquier ángulo de apertura. Material de fijación incluido Latón cromado pulido 50 mm. 45 kg. Zamac lacado blanco Acero zincado Goma blanca Latón bruñido mate Latón mate 938.08.028 938.08.024 938.08.022 938.08.025 938.08.021 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 57
Topes Tope de suelo para puerta Características: Montaje en el suelo Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Tope de suelo para puerta Características: Montaje en el suelo Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Tope de pared para puerta Características: Montaje en la pared Incluye gancho en su diseño Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Acabados Referencia Latón pulido Latón cromado mate Latón cromado pulido Latón bruñido mate 937.41.108 Acabados Referencia Latón pulido 937.41.104 937.41.102 937.41.101 Latón cromado mate Latón cromado pulido Latón bruñido mate Latón mate 937.41.008 937.41.004 937.41.002 937.41.005 937.41.001 Acabado Acero inoxidable mate Referencia 937.11.800 58 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

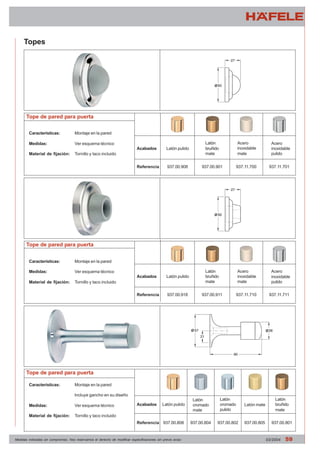

Topes Tope de pared para puerta Características: Montaje en la pared Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Tope de pared para puerta Características: Montaje en la pared Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Tope de pared para puerta Características: Montaje en la pared Incluye gancho en su diseño Medidas: Ver esquema técnico Material de fijación: Tornillo y taco incluido Acabados Referencia Latón pulido Acero inoxidable pulido Acero inoxidable mate Latón bruñido mate Acabados Referencia 937.00.908 937.00.901 937.11.700 937.11.701 Latón pulido Acero inoxidable pulido Acero inoxidable mate Latón bruñido mate 937.00.918 937.00.911 937.11.710 937.11.711 Acabados Referencia Latón pulido Latón cromado mate Latón cromado pulido Latón bruñido mate Latón mate 937.00.808 937.00.804 937.00.802 937.00.805 937.00.801 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 59

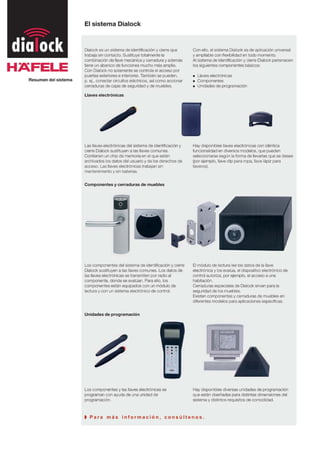

ZZZZ P a r a m á s i n f o r m a c i ó n , c o n s ú l t e n o s .
Emirates Towers, Dubai
Starlight Herrajes para puerta corredera Características: Para puertas correderas de 1 y 2 hojas Para grosor de madera de 38-42 mm. Altura de hoja regulable Mecanismo de traslación con seguro de desenganche Guía de suelo regulable Para hueco útil de paso, a elegir entre: — 800/900/1000 mm. para puertas correderas de 1 hoja — 1600/1800/2000 mm. para puertas correderas de 2 hojas ST-120 Datos Técnicos: Peso máx. por hoja 90 kg. Anchura (1 hoja de puerta) 850/950/1050 mm. Anchura (2 hojas de puerta) 825/925/1025 mm. Diámetro de barra de soporte 20 mm. Acabados: Barra de soporte: Acero inox. macizo satinado Mecanismo de traslación: Rodamientos de plástico con cojinetes de bolas acero inox. satinado Piezas de soporte: acero inox. satinado Guía de suelo: acero inox. satinado A = montaje a la pared B = Seguro de desenganche Hueco útil de paso Ancho de hoja Juego de herrajes compuesto de: Barra de soporte Largo 300 mm. Barra de soporte Largo 350 mm. Barra de soporte Largo 400 mm. Mecanismo de traslación Pieza soporte izquierda 100 mm. Pieza soporte derecha 100 mm. Pieza soporte intermedia 100 mm. Tope Guía de suelo regulable Barra de soporte Mecanismo de traslación Pieza de soporte izquierda Pieza de soporte derecha Pieza de soporte intermedia Tope Guía de suelo regulable Herraje para puertas correderas de 1 hoja Herraje para puertas correderas de 2 hojas 800 mm. 850 mm. 940.90.000 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 900 mm. 950 mm. 940.90.001 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 1000 mm. 1050 mm. 940.90.002 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 940.90.930 940.90.935 940.90.940 940.90.022 940.90.012 940.90.013 940.90.014 940.90.042 940.90.030 1600 mm. 825 mm. 940.90.004 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 1800 mm. 925 mm. 940.90.005 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 2000 mm. 1025 mm. 940.90.006 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 940.90.930 940.90.935 940.90.940 940.90.022 940.90.012 940.90.013 940.90.014 940.90.042 940.90.030 Referencias son válidas para una pieza. En caso de pedir repuestos indicar cantidad deseada Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 63
Herrajes para puerta corredera de cristal Características: Para puertas correderas de 1 y 2 hojas Para grosor de cristal de 6-10 mm. Altura de hoja regulable Mecanismo de traslación con seguro de desenganche Guía de suelo regulable Para hueco útil de paso, a elegir entre: — 800/900/1000 mm. para puertas correderas de 1 hoja — 1600/1800/2000 mm. para puertas correderas de 2 hojas ST-120 Datos Técnicos: Peso máx. por hoja 90 kg. Anchura (1 hoja de puerta) 850/950/1050 mm. Anchura (2 hojas de puerta) 825/925/1025 mm. Diámetro de barra de soporte 20 mm. Acabados: Barra de soporte: Acero inox. macizo satinado Mecanismo de traslación: Rodamientos de plástico con cojinetes de bolas acero inox. satinado Piezas de soporte: acero inox. satinado Guía de suelo: acero inox. satinado A = montaje a la pared B = Seguro de desenganche Hueco útil de paso Ancho de hoja Juego de herrajes compuesto de: Barra de soporte Largo 300 mm. Barra de soporte Largo 350 mm. Barra de soporte Largo 400 mm. Mecanismo de traslación Pieza soporte izquierda 100 mm. Pieza soporte derecha 100 mm. Pieza soporte intermedia 100 mm. Tope Guía de suelo regulable 6-10 mm. Barra de soporte Mecanismo de traslación Pieza de soporte izquierda Pieza de soporte derecha Pieza de soporte intermedia Tope Guía de suelo regulable Herraje para puertas correderas de 1 hoja Herraje para puertas correderas de 2 hojas 800 mm. 850 mm. 940.91.000 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 900 mm. 950 mm. 940.91.001 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 1000 mm. 1050 mm. 940.91.002 4 piezas 2 piezas 1 pieza 1 pieza 3 piezas 2 piezas 1 pieza 940.90.930 940.90.935 940.90.940 940.91.022 940.91.012 940.91.013 940.91.014 940.90.042 940.90.030 1600 mm. 825 mm. 940.91.004 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 1800 mm. 925 mm. 940.91.005 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 2000 mm. 1025 mm. 940.91.006 8 piezas 4 piezas 1 pieza 1 pieza 7 piezas 4 piezas 2 piezas 940.90.930 940.90.935 940.90.940 940.91.022 940.91.012 940.91.013 940.91.014 940.90.042 940.90.030 Referencias son válidas para una pieza. En caso de pedir repuestos indicar cantidad deseada 64 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Aperto 50/H Tabiques deslizables que se mueven sin esfuerzo Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 65
Tabiques deslizables que se mueven sin esfuerzo Aperto 50/H 943.30.001 943.30.000 943.30.002 943.30.003 943.30.003 943.30.005 943.30.005 943.30.003 943.31.002 943.31.000 943.31.001 943.31.003 943.30.006 943.30.005 943.30.005 943.30.006 943.30.004 943.30.004 943.30.007 943.30.007 943.30.003 943.30.003 943.30.005 943.30.005 943.31.002 943.31.003 943.31.000 943.31.001 943.30.925 943.30.935 943.30.960 943.30.999 943.30.024 943.30.025 943.30.026 943.31.960 943.31.835 943.31.860 943.31.899 66 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

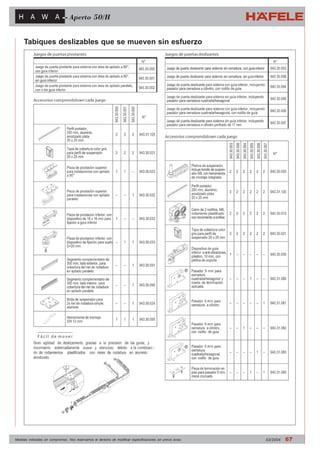

Aperto 50/H Tabiques deslizables que se mueven sin esfuerzo 943.30.003 943.30.00 943.30.005 943.30.006 943.30.007 943.30.020 943.31.125 943.30.012 943.30.012 943.30.021 943.30.021 943.30.030 943.31.080 943.31.081 943.31.082 943.31.883 943.30.000 943.30.00 943.30.002 943.31.090 943.30.001 943.30.002 943.31.125 943.30.021 943.30.023 943.30.022 943.30.032 943.30.033 943.30.091 943.30.090 943.30.024 943.30.095 943.30.000 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 67

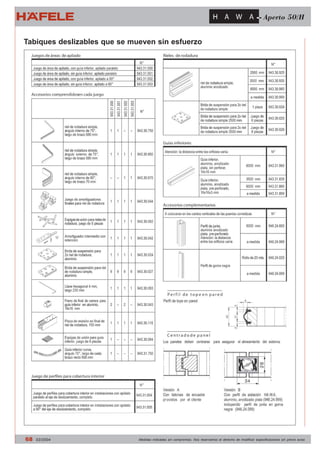

Tabiques deslizables que se mueven sin esfuerzo Aperto 50/H 943.31.000 943.31.001 943.31.0020 943.31.003 943.30.925 943.30.935 943.30.960 943.30.999 943.30.024 943.30.025 943.30.026 943.30.750 943.30.850 943.30.670 943.30.044 943.30.092 943.30.042 943.30.024 943.30.027 943.30.093 943.30.043 943.30.115 943.30.094 943.31.750 943.31.004 943.31.005 943.31.960 943.31.835 943.31.860 943.31.899 946.24.600 946.24.999 946.24020 946.24.099 68 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Aperto 50/GL Tabiques de cristal apilables fáciles de instalar Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 69

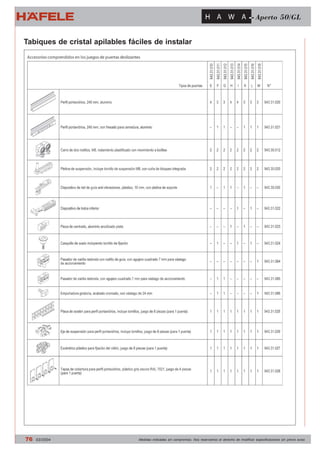

Tabiques de cristal apilables fáciles de instalar Aperto 50/GL 943.31.008 943.31.012 943.31.013 943.31.002 943.31.009 943.31.011 943.31.014 943.31.016 943.31.003 943.31.018 943.31.013 943.31.002 943.31.011 943.31.014 943.31.016 943.31.003 943.31.006 943.31.010 943.31.013 943.31.015 943.31.000 943.31.007 943.31.011 943.31.014 943.31.016 943.31.001 943.31.018 943.31.013 943.31.015 943.31.000 943.31.011 943.31.014 943.31.016 943.31.001 70 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Aperto 50/GL Tabiques de cristal apilables fáciles de instalar 943.31.040 943.31.042 943.31.023 943.31.040 943.31.040 943.31.041 943.31.041 943.31.041 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 71
Tabiques de cristal apilables fáciles de instalar Aperto 50/GL 943.30.925 943.30.935 943.30.960 943.30.999 943.30.024 943.30.025 943.30.026 943.30.028 943.31.960 943.31.835 943.31.860 943.31.899 943.31.050 943.31.051 943.31.052 943.31.053 943.31.054 943.31.055 943.31.056 943.31.057 943.31.058 943.31.059 943.31.030 943.31.031 943.31.032 72 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

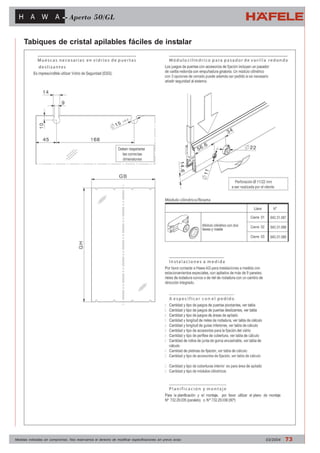

Aperto 50/GL Tabiques de cristal apilables fáciles de instalar 943.31.087 943.31.088 943.31.089 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 73
Tabiques de cristal apilables fáciles de instalar Aperto 50/GL 943.31.000 943.31.001 943.31.002 943.31.003 943.30.750 943.30.850 943.30.670 943.30.044 943.30.092 943.30.042 943.30.024 943.30.027 943.30.093 943.30.043 943.30.115 943.30.094 943.31.750 943.31.029 943.31.004 943.31.005 943.30.750 943.30.455 943.30.570 943.30.027 74 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Aperto 50/GL Tabiques de cristal apilables fáciles de instalar 943.31.006 943.31.008 943.31.009 943.31.020 943.31.021 943.31.022 943.31.023 943.31.032 943.31.033 943.31.024 943.30.096 943.31.085 943.31.086 943.30.91 943.30.090 943.30.024 943.30.095 943.31.025 943.31.026 943.31.027 943.31.028 943.31.010 943.31.011 943.31.012 943.31.013 943.31.014 943.31.015 943.31.016 943.31.018 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 75
Tabiques de cristal apilables fáciles de instalar Aperto 50/GL 943.31.020 943.31.021 943.30.012 943.30.020 943.30.030 943.31.022 943.31.023 943.31.024 943.31.084 943.31.085 943.31.086 943.31.025 943.31.026 943.31.027 943.31.028 76 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso

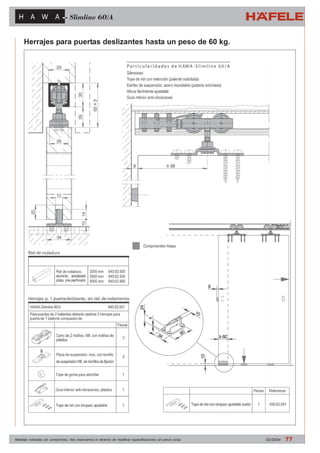

Slimline 60/A Herrajes para puertas deslizantes hasta un peso de 60 kg. 940.62.920 940.62.930 940.62.960 940.62.001 940.62.041 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 77
Herrajes para puertas deslizantes hasta un peso de 60 kg. Slimline 60/A 78 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Características: Para grosor de puerta (a) 36-55 mm. Con tapa Datos técnicos: Ángulo visual Diámetro de taladro en la puerta Mirillas para puertas 170º 12 mm. a = grosor de puerta Latón pulido 959.00.002 Latón niquelado Referencia 959.00.001 Características: Para grosor de puerta (a) 40-55 mm. Con tapa Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 200º 14 mm. a = grosor de puerta Latón pulido 959.00.004 Latón niquelado Referencia 959.00.003 Características: Para grosor de puerta (a) 55-70 mm. Con tapa Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 200º 14 mm. a = grosor de puerta Latón pulido 959.00.006 Latón niquelado Referencia 959.00.005 Características: Para grosor de puerta (a) 34-52 mm. Sin tapa Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 160º 12 mm. a = grosor de puerta Latón bruñido 959.01.022 Latón pulido Latón cromado 959.01.020 Referencia 959.01.021 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 79
Características: Para grosor de puerta (a) 36-55 mm. Sin tapa Datos técnicos: Ángulo visual Diámetro de taladro en la puerta Mirillas para puertas 200º 14 mm. a = grosor de puerta Latón cromado 959.01.000 Referencia 959.01.001 Características: Para grosor de puerta (a) 35-78 mm. Sin tapa, telescópica Latón bruñido 959.01.002 Latón pulido Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 200º 14 mm. a = grosor de puerta Latón cromado 959.01.010 Referencia 959.01.011 Características: Para grosor de puerta (a) 27-63 mm. Con tapa Latón bruñido 959.01.012 Latón pulido Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 200º 12 mm. a = grosor de puerta Latón cromado 959.01.030 Referencia 959.01.031 Características: Para grosor de puerta (a) 37-82 mm. Con tapa, telescópica Latón bruñido 959.01.032 Latón pulido Datos técnicos: Ángulo visual Diámetro de taladro en la puerta 200º 12 mm. a = grosor de puerta Latón bruñido 959.01.042 Latón pulido Latón cromado 959.01.040 Referencia 959.01.041 80 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Símbolos. Señalización para puertas Latón pulido 987.11.028 987.11.128 Datos técnicos: Altura x ancho: Grosor: 100 mm x 100 mm. 1,5 mm. Aluminio plateado mate 987.11.019 987.11.119 Acabados: Acero Inox. 987.11.000 987.11.100 Información de montaje: Material de fijación incluido (tornillos) Símbolo: Caballeros Damas Latón pulido 987.10.928 Datos técnicos: Altura x ancho: Grosor: 130 mm x 170 mm. 1,5 mm. Aluminio plateado mate 987.10.919 Acabados: Acero Inox. 987.10.900 Información de montaje: Material de fijación incluido (tornillos) Símbolo: Damas/Caballeros Latón pulido 987.10.028 987.10.128 987.10.228 987.10.328 987.10.428 987.10.528 987.10.628 Aluminio plateado mate 987.10.019 987.10.119 987.10.219 987.10.319 987.10.419 987.10.519 987.10.619 Acabados: Acero Inox. 987.10.000 987.10.100 987.10.200 987.10.300 987.10.400 987.10.500 987.10.600 Datos técnicos: Diámetro: Grosor: 76 mm. 1,5 mm. Información de montaje: Material de fijación incluido (tornillos) Símbolo: Damas/Caballeros Caballeros Damas Minusválidos Cambio bebés Prohibido fumar Ducha Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 81
Símbolos. Señalización para puertas Latón pulido 987.10.728 987.10.828 Datos técnicos: 76 mm. 1,5 mm. Aluminio plateado mate 987.10.719 987.10.819 Diámetro: Grosor: Acabados: Acero Inox. 987.10.700 987.10.800 Información de montaje: Material de fijación incluido (tornillos) Símbolo: Push / Empujar Pull / Tirar Latón pulido 987.11.328 987.11.428 987.11.228 Datos técnicos: Altura x ancho: Grosor: Diámetro tirador: 300 mm. x 100 mm. 1,5 mm. 19 mm. Aluminio plateado mate 987.11.319 987.11.419 987.11.219 Acabados: Acero Inox. 987.11.300 987.11.400 987.11.200 Información de montaje: Material de fijación incluido (tornillos) Símbolo: Push / Empujar Pull / Tirar Pull / Tirar con tirador 82 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Tornillos de fijación Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 83
Tornillos de fijación 84 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Tornillos de fijación Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso 03/2004 85
Tornillos de fijación 86 03/2004 Medidas indicadas sin compromiso. Nos reservamos el derecho de modificar especificaciones sin previo aviso
Herrajes de puertas
Herrajes de puertas
