Este documento describe diferentes tipos de vigas de acero utilizadas en la construcción, incluyendo vigas simples, múltiples, reforzadas, void, armadas y de alma llena. También describe disposiciones constructivas como apoyos de vigas, uniones con brochales y empalmes, así como detalles de soportes y uniones viga-pilar.

1. Vigas
de
acero
CONSTRUCCIÓN
VI
TALLER
CARLOS
LAZO
GALLEGOS
DÁVILA
FCO.

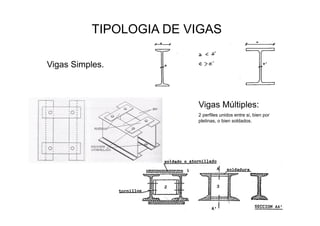

2. TIPOLOGIA DE VIGAS
Vigas Simples.
Vigas Múltiples:
2 perfiles unidos entre si, bien por
pletinas, o bien soldados.

3. VIGAS REFORZADAS.
La utilización de refuerzos, con chapa o pletina, en las
estructuras metálicas es de gran eficacia para conseguir
ahorro de material.
VIGAS VOID.
Son vigas de alma
aligerada. Con el
mismo peso se
consigue mas canto.

4. VIGAS ARMADAS. Las vigas armadas están formadas por varias pletinas o
chapas, unidas con cualquiera de los medios de unión:
soldadura, roblones, angulares y tornillos.
Condiciones de una viga armada
La sección de una viga armada debe reunir diversas condiciones:
- Suficiente resistencia a la flexión, determinada por su módulo
resistente.
- Suficiente rigidez a la deformación, determinada por su momento de
inercia.
- Capacidad de resistencia a las tensiones cortantes, determinada
por el área de su alma.
- Dimensionamiento adecuado para evitar el abollamiento del alma,
determinado por la relación espesor/altura del alma.
VIGAS DE ALMA LLENA.

5. DISPOCIONES CONSTRUCTIVAS.
VIGAS APOYADAS.
Si los perfiles son pequeños valdría
con poner una pletina soldada,
sobre la que apoya la viga.
Cuando los perfiles son mas grandes,
hace fatal disponer unos angulares
para soldar bien las dos almas de las
vigas.

6. Las soldaduras deben hacer en
vertical, si se hicieran en horizontal
la unión se deformaría como se
indica en la foto.

7. UNION CON BROCHAL. Es la unión de dos perfiles a
través de sus almas, con la condición de no ser colineales.
Embrochalado entre vigas
metalicas del mismo canto.

8. Embrochalado entre vigas
metalicas de distinto canto.

9. Embrochalado en continuidad entre
vigas metálicas de distinto canto

10. Embrochalado en continuidad entre vigas metalicas de distinto
canto, con torsión.

11. Embrochalado entre vigas
metalicas de distinto canto (viga
principal menor que la viga
secundaria).

12. Formas de resolver la transmisión de las compresiones:

13. EMPALME DE VIGAS.

14. DETALLES.
Detalle constructivo del
enlace de un soporte
metálico formado por 2 UPN
y una viga “Void”.

15. A continuación se pueden observar
detalles de soportes que arrancan
desde encima de diversos tipos de
jácenas metálicas. Nótese que en
todos ellos se han colocado cartelas
de rigidización uniendo las alas
superiores e inferiores de las jácenas.

16. Detalle constructivo de la unión de un soporte “colgado” de una jácena
armada, mediante soldadura, angulares y tornillos de alta resistencia,
capaces de soportar las fuertes tracciones que pueda producir el
soporte.

17. Diversos detalles constructivos de uniones soldadas y atornilladas.

18. Detalle de unión viga-pilar.

19. Detalle unión viga-pilar.
