1. Santiago granados

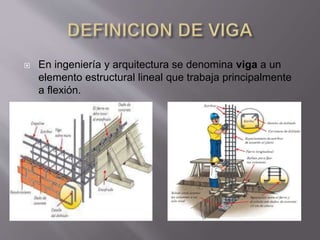

2.  En ingeniería y arquitectura se denomina viga a un
elemento estructural lineal que trabaja principalmente
a flexión.

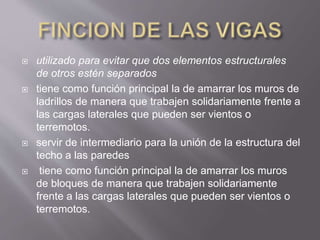

3.  utilizado para evitar que dos elementos estructurales
de otros estén separados
 tiene como función principal la de amarrar los muros de
ladrillos de manera que trabajen solidariamente frente a
las cargas laterales que pueden ser vientos o
terremotos.
 servir de intermediario para la unión de la estructura del
techo a las paredes
 tiene como función principal la de amarrar los muros
de bloques de manera que trabajen solidariamente
frente a las cargas laterales que pueden ser vientos o
terremotos.

4.  La teoría de vigas es una parte de la resistencia de materiales que
permite el cálculo de esfuerzos y deformaciones en vigas. Si bien
las vigas reales son sólidos deformables, en teoría de vigas se
hacen ciertas simplificaciones gracias a las que se pueden calcular
aproximadamente las tensiones, desplazamientos y esfuerzos en
las vigas como si fueran elementos unidimensionales.

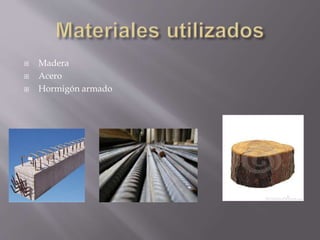

5.  Madera
 Acero
 Hormigón armado

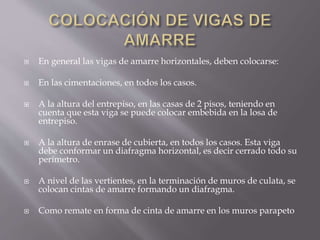

6.  En general las vigas de amarre horizontales, deben colocarse:
 En las cimentaciones, en todos los casos.
 A la altura del entrepiso, en las casas de 2 pisos, teniendo en
cuenta que esta viga se puede colocar embebida en la losa de
entrepiso.
 A la altura de enrase de cubierta, en todos los casos. Esta viga
debe conformar un diafragma horizontal, es decir cerrado todo su
perímetro.
 A nivel de las vertientes, en la terminación de muros de culata, se
colocan cintas de amarre formando un diafragma.
 Como remate en forma de cinta de amarre en los muros parapeto

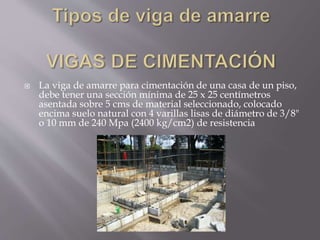

7.  La viga de amarre para cimentación de una casa de un piso,
debe tener una sección mínima de 25 x 25 centímetros
asentada sobre 5 cms de material seleccionado, colocado
encima suelo natural con 4 varillas lisas de diámetro de 3/8"
o 10 mm de 240 Mpa (2400 kg/cm2) de resistencia

8.  Las vigas de amarre superior tendrán un grueso igual al del
muro y una altura mínima de 15 cms, con 4 varillas de 3/8
lisas de 240 Mpa (2400 Kg/cm2), para un ancho mínimo de
11 cms y para anchos menores 2 varillas corrugadas de 1/2
y de 420 Mpa (4200 Kgs/cm2); cuando la viga vaya al
mismo nivel de la losa, puede ser embebida en ella.

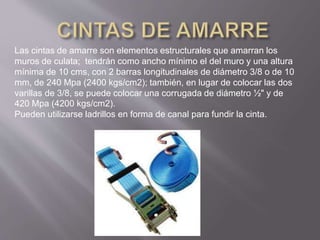

9. Las cintas de amarre son elementos estructurales que amarran los
muros de culata; tendrán como ancho mínimo el del muro y una altura
mínima de 10 cms, con 2 barras longitudinales de diámetro 3/8 o de 10
mm, de 240 Mpa (2400 kgs/cm2); también, en lugar de colocar las dos
varillas de 3/8, se puede colocar una corrugada de diámetro ½" y de
420 Mpa (4200 kgs/cm2).
Pueden utilizarse ladrillos en forma de canal para fundir la cinta.
