El documento describe diferentes tipos de elementos de unión y herramientas de trabajo. Explica los remaches y sus ventajas y desventajas para unir piezas, así como las bisagras y sus diversos tipos para articular puertas y paneles. También describe diferentes tipos de martillos y sus usos específicos en trabajos de mecánica, albañilería y geología.

1. EDUCACION POR EL TRABAJO
1

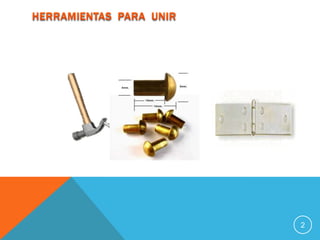

2. 2

3. Un roblón o remache es
un elemento de
fijación que se
emplea para unir de
forma permanente
dos o más piezas.
Consiste en un tubo
cilíndrico (el vástago)
que en su fin dispone
de una cabeza. Las
cabezas tienen un
diámetro mayor que
el resto del
remache, para que así
al introducir éste en
un agujero pueda ser
encajado.
3

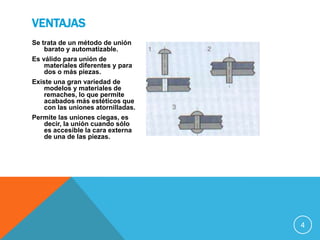

4. VENTAJAS
Se trata de un método de unión
barato y automatizable.
Es válido para unión de
materiales diferentes y para
dos o más piezas.
Existe una gran variedad de
modelos y materiales de
remaches, lo que permite
acabados más estéticos que
con las uniones atornilladas.
Permite las uniones ciegas, es
decir, la unión cuando sólo
es accesible la cara externa
de una de las piezas.
4

5. DESVENTAJAS
No es adecuado para
piezas de gran
espesor.
La resistencia
alcanzable con un
remache es inferior a
la que se puede
conseguir con un
tornillo.
La unión no es
desmontable, lo que
dificulta el
mantenimiento.
La unión no es estanca.
5

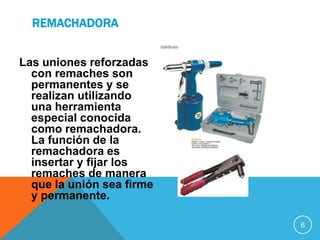

6. REMACHADORA
Las uniones reforzadas
con remaches son
permanentes y se
realizan utilizando
una herramienta
especial conocida
como remachadora.
La función de la
remachadora es
insertar y fijar los
remaches de manera
que la unión sea firme
y permanente.
6

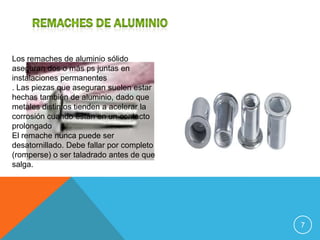

7. Los remaches de aluminio sólido
aseguran dos o más ps juntas en
instalaciones permanentes
. Las piezas que aseguran suelen estar
hechas también de aluminio, dado que
metales distintos tienden a acelerar la
corrosión cuando están en un contacto
prolongado
El remache nunca puede ser
desatornillado. Debe fallar por completo
(romperse) o ser taladrado antes de que
salga.
7

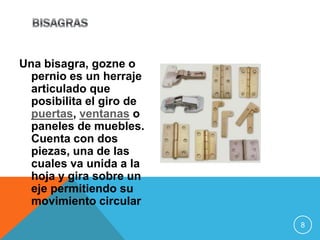

8. Una bisagra, gozne o
pernio es un herraje
articulado que
posibilita el giro de
puertas, ventanas o
paneles de muebles.
Cuenta con dos
piezas, una de las
cuales va unida a la
hoja y gira sobre un
eje permitiendo su
movimiento circular
8

9. CLASIFICACION
Su grado de apertura, que
varía hasta los
180º, dependiendo del
mueble al que va
destinada.
Su grado de
visibilidad, distinguiénd
ose las invisibles y las
de tipo barril.
Su sistema de
colocación, diferencián
dose la manual a
tornillos y la automática
que precisa el uso de
maquinaria
9

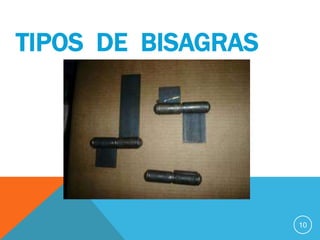

10. TIPOS DE BISAGRAS
10

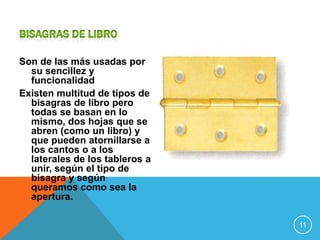

11. Son de las más usadas por
su sencillez y
funcionalidad
Existen multitud de tipos de
bisagras de libro pero
todas se basan en lo
mismo, dos hojas que se
abren (como un libro) y
que pueden atornillarse a
los cantos o a los
laterales de los tableros a
unir, según el tipo de
bisagra y según
queramos como sea la
apertura.
11

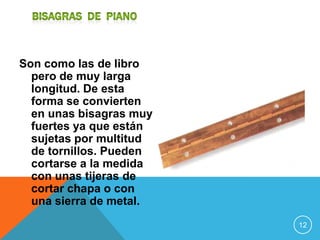

12. Son como las de libro
pero de muy larga
longitud. De esta
forma se convierten
en unas bisagras muy
fuertes ya que están
sujetas por multitud
de tornillos. Pueden
cortarse a la medida
con unas tijeras de
cortar chapa o con
una sierra de metal.
12

13. Son unas bisagras que
sirven en
aplicaciones en las
que deseemos
desmontar la unión
sin quitar los
tornillos. Tienen un
pasador que al
quitarlo desmonta la
bisagra. Se pueden
desmontar y montar
cuantas veces 13

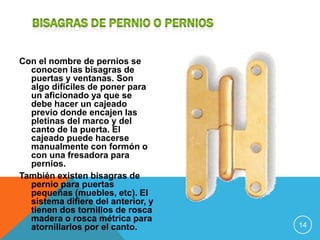

14. Con el nombre de pernios se
conocen las bisagras de
puertas y ventanas. Son
algo difíciles de poner para
un aficionado ya que se
debe hacer un cajeado
previo donde encajen las
pletinas del marco y del
canto de la puerta. El
cajeado puede hacerse
manualmente con formón o
con una fresadora para
pernios.
También existen bisagras de
pernio para puertas
pequeñas (muebles, etc). El
sistema difiere del anterior, y
tienen dos tornillos de rosca
madera o rosca métrica para
atornillarlos por el canto. 14

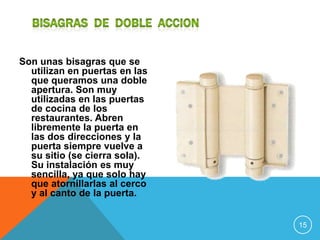

15. Son unas bisagras que se
utilizan en puertas en las
que queramos una doble
apertura. Son muy
utilizadas en las puertas
de cocina de los
restaurantes. Abren
libremente la puerta en
las dos direcciones y la
puerta siempre vuelve a
su sitio (se cierra sola).
Su instalación es muy
sencilla, ya que solo hay
que atornillarlas al cerco
y al canto de la puerta.
15

16. Se utilizan cuando
queremos que dos
tableros abran como
si fueran las hojas de
un libro. Tienen dos
cilindros estriados
que se empotran en
los cantos de los
tableros, haciendo
previamente taladros
del diámetro
adecuado al diámetro
de dichos cilindros.
16

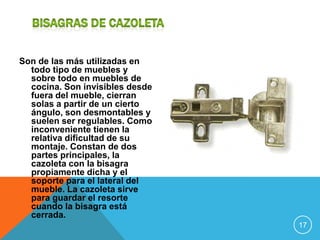

17. Son de las más utilizadas en
todo tipo de muebles y
sobre todo en muebles de
cocina. Son invisibles desde
fuera del mueble, cierran
solas a partir de un cierto
ángulo, son desmontables y
suelen ser regulables. Como
inconveniente tienen la
relativa dificultad de su
montaje. Constan de dos
partes principales, la
cazoleta con la bisagra
propiamente dicha y el
soporte para el lateral del
mueble. La cazoleta sirve
para guardar el resorte
cuando la bisagra está
cerrada.
17

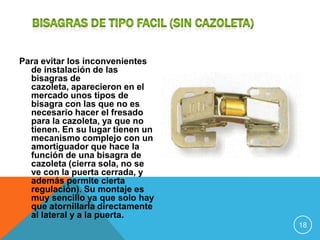

18. Para evitar los inconvenientes
de instalación de las
bisagras de
cazoleta, aparecieron en el
mercado unos tipos de
bisagra con las que no es
necesario hacer el fresado
para la cazoleta, ya que no
tienen. En su lugar tienen un
mecanismo complejo con un
amortiguador que hace la
función de una bisagra de
cazoleta (cierra sola, no se
ve con la puerta cerrada, y
además permite cierta
regulación). Su montaje es
muy sencillo ya que solo hay
que atornillarla directamente
al lateral y a la puerta.
18

19. Constan de una U metálica que
abraza el vidrio y tiene un
pivote sobre el que gira el
gira el mismo. La U tiene
unos tornillos (con punta
plástica) que presionan
fuertemente el vidrio para
que no se salga. Para la
instalación se hace un
agujero en la base del
mueble en donde
encajaremos el casquillo
(incluido con la bisagra) a
presión, y en el cual se
introduce el pivote de la
bisagra que hace de eje de
giro.
19

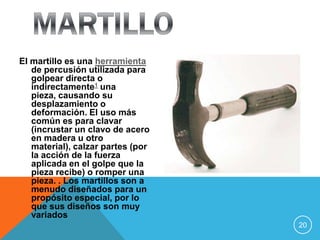

20. El martillo es una herramienta
de percusión utilizada para
golpear directa o
indirectamente1 una
pieza, causando su
desplazamiento o
deformación. El uso más
común es para clavar
(incrustar un clavo de acero
en madera u otro
material), calzar partes (por
la acción de la fuerza
aplicada en el golpe que la
pieza recibe) o romper una
pieza. . Los martillos son a
menudo diseñados para un
propósito especial, por lo
que sus diseños son muy
variados
20

21. su cabeza tiene
dos
funciones, la
cara plana
para clavar
clavos, y la
otra con
ranura, para
sacarlos 21

22. : de uso en mecánica.1
La bola sirve para
concentrar los
golpes en el forjado
de una pieza
cóncava o al
deformar los bordes
de un remache o
roblón para realizar
una unión por
remachado
22

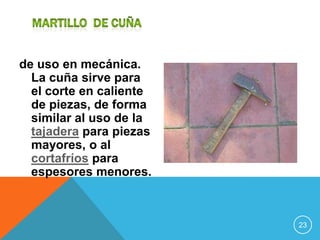

23. de uso en mecánica.
La cuña sirve para
el corte en caliente
de piezas, de forma
similar al uso de la
tajadera para piezas
mayores, o al
cortafríos para
espesores menores.
23

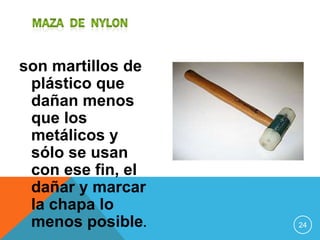

24. son martillos de
plástico que
dañan menos
que los
metálicos y
sólo se usan
con ese fin, el
dañar y marcar
la chapa lo
menos posible. 24

25. Usado
principalmente
por el geòlogo
para propòsitos
especìficos
25

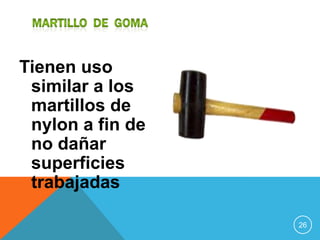

26. Tienen uso
similar a los
martillos de
nylon a fin de
no dañar
superficies
trabajadas
26
