El documento describe varios instrumentos utilizados para el trazado mecánico, incluyendo la escuadra, la regla de acero, el gramil, la huincha y el granete. Explica que el trazado mecánico implica medidas precisas para dar forma a piezas de metal y requiere conocimientos de geometría y dibujo técnico. También define la medición como la comparación de una cantidad desconocida con una unidad de medida establecida para determinar su valor.

1. • El trazado
El significado es describir o dibujar lo
rasgos de una cosa , también puede
Delinear o traza de un edificio
u otra obra , finalmente macar
trazar definir y marcar a lo largo
rectamente.

2. En lo mecánico
• Trazado mecánico
El trazado mecánico se basa en una serie de
medidas que permiten realizar líneas, trazos o
cortes sobre una pieza de metal en bruto o
mecanizada para darle forma unitaria o series
muy pequeñas para ellos son utilizados
instrumentos de soporte, guía y maquinarias
de cortes preciso. Este trabajo exige conocer
trigonometría, geometría, dibujo y tecnología.

3. Instrumentos del trazado

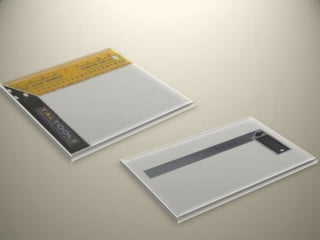

• La escuadra
Instrumento de figura de triángulo rectángulo, o
compuesto solamente de dos reglas en ángulo
recto.
Pieza de metal con dos ramas en ángulo recto para
asegurar las ensambladuras de las maderas.
Instrumento de dibujo lineal con forma de
triángulo rectángulo isósceles, que sirve para
medir y trazar líneas.

5. • La regla de acero
Las reglas usadas para hacer mediciones,
excepto para el grosor del plato, serán de
acero y de un grosor tal que asegure que no se
curvaran con el uso. Las reglas estarán
graduadas en pies, y en décimas y centésimas
de pie

7. • El gramil
• El gramil es un instrumento de trazado y de precisión, que
se compone de una base de fundición perfectamente plana
en su cara de apoyo, provisto de un vástago vertical
graduado milimétricamente llamado nonio (fijo o abatible),
por el que se desliza una abrazadera o manguito, también
dividida, que sujeta a la punta de trazar. Permite trazar
líneas a distintas alturas paralela sal mármol, de corte en
referencia a una orilla o superficie, pero además sirve muy
bien para comprobar el paralelismo de piezas. Tipos de
gramil: Gramil Fijo Gramil Abatible Gramil Digital Gramil
Analógico

8. G. Analógico
G. digital
G. abatible
G. fijo

9. . Huincha
• es un término de origen quechua que significa tira o cinta de género,
plástico o cuero u otro material flexible.
• El término huincha puede referirse a:
• tira delgada de algún material flexible;
• tira de un largo estandarizado, usada para medir
• cinta de contorno del poncho y otros tejidos, usado como terminación
• cinta transportadora de materiales, denominadas también correas
transportadoras, hoy también usadas en aeropuertos para el traslado de
personas y maletas.
• cada una de las cintas de un paquete de resortes y en general cualquier
tira metálica, considerablemente angosta y larga
• franja o cinta, por ejemplo en el pelaje o plumaje de un animal
• franja o cinta en un gráfico
• área o superficie de terreno considerablemente angosto y largo
• cinta de partida o meta de una carrera Locución "está que corta las
huinchas" por acelerado, demasiado ansioso. Locución "quedado en las
huinchas", por torpe, poco habiloso
• cinta de plástico con que se bordeaban los planos de papel u otro material
para que no se rajaran con el uso frecuente.

11. • El granete
• Se denomina granete a una herramienta
manual que tiene forma de puntero de acero
templado afilado en un extremo con una
punta de 60º aproximadamente que se
utiliza para marcar el lugar exacto que se ha
trazado previamente en una pieza donde
haya que hacerse un agujero, cuando no se
dispone de una plantilla adecuada

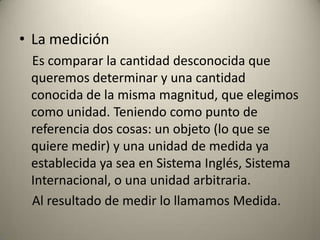

13. • La medición
Es comparar la cantidad desconocida que
queremos determinar y una cantidad
conocida de la misma magnitud, que elegimos
como unidad. Teniendo como punto de
referencia dos cosas: un objeto (lo que se
quiere medir) y una unidad de medida ya
establecida ya sea en Sistema Inglés, Sistema
Internacional, o una unidad arbitraria.
Al resultado de medir lo llamamos Medida.
