1. UNIVERSIDAD DE EL SALVADOR
FACULTAD DE INGENIERIA Y ARQUITECTURA
ESCUELA DE INGENIERIA CIVIL
HIDROLOGIA
CARACTERISTICAS FISICAS Y DE COMPARACION DE LA
CUENCA DE LOS RIOS AMAYO Y CHANSEÑORA.
DOCENTE:
Ing. Edwin Santiago Escobar
GRUPO:
03
ALUMNOS:
EscobarAguilar Guillermo Antonio EA03005
Hernández Castillo Carlos Leonardo HC05023
Cruz Rovira Carlos Alberto CR05005
CIUDAD UNIVERSITARIA, 21 DE JUNIO DEL 2008

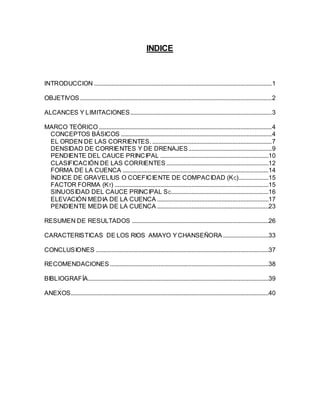

2. INDICE
INTRODUCCION .................................................................................................................1
OBJETIVOS ..........................................................................................................................2
ALCANCES Y LIMITACIONES..........................................................................................3
MARCO TEÓRICO ..............................................................................................................4
CONCEPTOS BÁSICOS ................................................................................................4
EL ORDEN DE LAS CORRIENTES. ............................................................................7
DENSIDAD DE CORRIENTES Y DE DRENAJES.....................................................9
PENDIENTE DEL CAUCE PRINCIPAL .....................................................................10
CLASIFICACIÓN DE LAS CORRIENTES .................................................................12
FORMA DE LA CUENCA .............................................................................................14
ÍNDICE DE GRAVELIUS O COEFICIENTE DE COMPACIDAD (KC)...................15
FACTOR FORMA (KT) ..................................................................................................15
SINUOSIDAD DEL CAUCE PRINCIPAL SC..............................................................16
ELEVACIÓN MEDIA DE LA CUENCA .......................................................................17
PENDIENTE MEDIA DE LA CUENCA .......................................................................23
RESUMEN DE RESULTADOS .......................................................................................26
CARACTERISTICAS DE LOS RIOS AMAYO YCHANSEÑORA .............................33
CONCLUSIONES ..............................................................................................................37
RECOMENDACIONES .....................................................................................................38
BIBLIOGRAFÍA...................................................................................................................39
ANEXOS..............................................................................................................................40

3. 1
INTRODUCCION
Debido a la necesidad e importancia de conocer los caudales de diseño en
nuestro punto de interés para la construcción de obras civiles, se presenta la
solución y las características físicas y de comparación de la cuenca del río Amayo
y el río Chanseñora, ubicados en el departamento de La Libertad, los cuales
poseen varias corrientes tributarias, esta cuenca es una del tipo exorreica, es decir
drena hacia al mar o hacia un río más grande, en nuestro caso drena hacia el
océano pacífico; para la determinación de éstas características se hizo uso de un
plano cartográfico cuyo nombre del cuadrante es La Libertad y el numero de
cuadrante es 2356 IV.
Entre las principales características que aquí se describen tenemos:
El trazo del parteaguas, el área de la cuenca, pendiente media de la cuenca,
cauce más largo, etc., todo esto para conocer el grado de respuesta de dicha
cuenca ante una tormenta, El estudio de las cuencas permite mejorar la
evaluación de los riesgos de inundación y la gestión de los recursos hídricos
gracias a que es posible medir la entrada, acumulación y salida de sus aguas,
además de planificar y gestionar su aprovechamiento analíticamente
Al mismo tiempo este reporte también contiene una breve descripción de la zona
que abarca la cuenca, entre estas descripciones tenemos: la vegetación, el tipo de
suelo, las principales vías de comunicación u otros.

4. 2
OBJETIVOS
GENERAL:
Introducirse en el Manejo y Gestión en la Cuenca Hidrográfica y en el
conocimiento de los elementos teórico-prácticos con el fin de determinar las
principales características físicas que presenta el río Chanseñora y Amayo, del
departamento de La Libertad.
ESPECIFICOS:
1- Aprender a trazar el parteaguas en base a las curvas de nivel así como
entender su significado, ya que es la característica básica para la determinación
de los diversos parámetros de la cuenca.
2- Determinar la forma de la cuenca y poder interpretar su significado e
importancia.
3-Familiarizarse con los conceptos relacionados con las cuencas.

5. 3
ALCANCES Y LIMITACIONES
ALCANCE:
 Este reporte abarca la determinación de las características físicas de la
cuenca de los ríos Amayo y Chanseñora, para poder estimar a partir de
ellos la tendencia que tiene a las crecidas.
LIMITACIONES:
 El estudio de las características físicas de los ríos Amayo y Chanseñora
fue obtenido al hacer el trazo del parteaguas sobre el cuadrante 2358 IV
San Juan Opico, en el plano hidrográfico, y por medio de la observación
de las anotaciones de las características del lugar descritas en el
cuadrante, no se visito el lugar para reconocerlo directamente.
 Nos limitaremos a la determinación de las características de la cuenca y
su respectivo análisis, su capacidad de respuesta,- no así a un análisis
mas profundo que tenga que ver con los caudales que circulan en la
cuenca, entre otras cosas, eso quedara para estudios posteriores.
 La determinación de parámetros geométricos (área, perímetro,
longitudes de cauce, etc.) de la cuenca estarán en función de la
digitalización del plano cartográfico ya que no se cuenta con una copia
en digital directa CNR.

6. 4
MARCO TEÓRICO
Así como el ciclo hidrológico es el concepto fundamental de la hidrología, la
cuenca hidrológica es su unidad básica de estudio.
Descripción de la ubicación de la cuenca en estudio
Río
Punto
de
interés
Cuadrante
1:50000
Nombre
Número
del
cuadrante
Rió Amayo y Chanseñora
Intercepción carretera litoral La Libertad 2356 IV
CONCEPTOS BÁSICOS
Una cuenca hidrológica es una zona de la superficie terrestre en donde (si fuera
impermeable) todas las gotas de lluvia que caen sobre ella tienden a ser drenadas
por el sistema de corrientes hacia un mismo punto de salida.
La definición anterior se refiere a una cuenca superficial; asociada a cada una de
éstas existe también una cuenca subterránea cuya forma en planta es semejante
a la superficial.
De ahí la aclaración de que la definición es válida si la superficie fuera
impermeable. Desde el punto de vista de su salida, existen fundamentalmente,
dos tipos de cuencas: endorreicas y exorreicas. En las primeras el punto de salida

7. 5
está dentro de los límites de la cuenca y generalmente es un lago; en las
seguidas, el punto de salida se encuentra en los límites de la cuenca y está en
otra corriente o en el mar.
ASPECTOS FÍSICOS DE LA CUENCA DE DRENAJE
CARACTERISTICAS DE LA CUENCA Y LOS CAUCES
El ciclo hidrológico, visto a nivel de una cuenca, se puede esquematizar como un
estímulo, constituido por la precipitación, al que la cuenca responde mediante el
escurrimiento en su salida. Entre el estímulo y la respuesta ocurren varios
fenómenos que condicionan la relación entre uno y otra, y que están controlados
por las características geomorfológicas de la cuenca y su urbanización. Dichas
características se clasifican en dos tipos, según la manera en que controlan los
fenómenos mencionados: las que condicionan el volumen de escurrimiento,
como el Área de la cuenca y el tipo de suelo, y las que condicionan la velocidad
de respuesta, como son el orden de Corrientes, pendiente de la cuenca y los
cauces, etc. A continuación se describen las características de la cuenca y los
cauces de mayor importancia por sus efectos en la relación precipitación-
escurrimiento.
El parteaguas (divisoria) es una línea imaginaria formada por los puntos de
mayor nivel topográfico y que separa la cuenca de las cuencas vecinas. Esta línea
separa las precipitaciones que caen en cuencas inmediatamente vecinas y dirige
la escorrentía resultante para uno u otro sistema fluvial. Esta línea atraviesa el
curso de agua únicamente en la salida de la cuenca. Une los puntos de máxima
cota entre cuencas, lo que no impide que dentro de la cuenca existan cotas más
elevadas que cualquier punto de la divisoria.

8. 6
Apariencia General de la cuenca y sus ríos tributarios:
Ver anexos para un mayor detalle
El área de la cuenca se define como la superficie, en proyección horizontal,
delimitada por el parteaguas o divisoria de cuenca.

9. 7
Acuenca = 30.78 km2
La corriente principal horizontal, delimitada por el parteaguas.
La corriente principal de una cuenca es la corriente que pasa por la salida de la
misma. Nótese que esta definición se aplica solamente a las cuencas exorreicas.
Las demás corrientes de una cuenca de este tipo se denominan corrientes
tributarias. Todo punto de cualquier corriente tiene una cuenca de aportación, toda
cuenca tiene una y sólo una corriente principal. Las cuencas correspondientes a
as corrientes tributarias o a los puntos de salida se llaman cuencas tributarias o
subcuencas.
Entre más corrientes tributarias tenga una cuenca, es decir, entre mayor sea el
grado de bifurcación de su sistema de drenaje, más rápida será su respuesta a la
precipitación.
L cauce principal = 14.14 km
Perímetro de la cuenca (Parteaguas) = 30.27 km
EL ORDEN DE LAS CORRIENTES.
Una corriente de orden 1 es un tributario sin ramificaciones, una de orden 2 tiene
sólo tributarios de primer orden, etc. Dos Corrientes de orden 1 forman una de
orden 2, dos Corrientes de orden 3 forman una de orden 4, etc., pero, por ejemplo,
una corriente de orden 2 y una de orden 3 forman otra de orden 3. El orden de una
cuenca es el mismo que el de la corriente principal en su salida; así, por ejemplo,
el orden de la cuenca de la figura anterior es 4. Nótese que el orden de una
cuenca depende en mucho de la escala del plano utilizado para su determinación;
en este sentido, las comparaciones entre una cuenca y otra deben hacerse con
cuidado, especialmente cuando los planos, correspondientes no están a la misma
escala o están editados por diferentes organismos.

10. 8
Para la cuenca en análisis el orden de la cuenca es 2

11. 9
DENSIDAD DE CORRIENTES Y DE DRENAJES
Otros indicadores del grado de bifurcación o eficiencia de una cuenca son la
densidad de Corrientes Ds, definida como el número de corrientes perennes e
intermitentes por unidad de Área y la densidad de drenaje Dd, definida como la
longitud de corrientes por unidad de Área:
A
N
D S
S 
A
L
D S
d 
Donde:
Ns: número de corrientes perennes e intermitentes.
Ls: longitud total de las Corrientes
A: área de la cuenca
Memoria de cálculo
Densidad de corriente (DS):
DS = NS / A = 10 ríos / 33.78 Km²
DS = 0.2960 ríos/Km²
Densidad de drenaje (Dd):
Dd = LS / A = (48.49) Km de río /33.78Km²
Dd = 1.44 Km de río / Km²
Un orden de Corrientes alto o una densidad elevada refleja una cuenca altamente
disectada, que responde rápidamente a una tormenta. Las densidades u órdenes
de Corrientes pequeñas se observan donde los suelos son muy resistentes a la
erosión o muy permeables; donde estos indicadores son elevados, los suelos se

12. 10
erosionan fácilmente o son relativamente impermeables, las pendientes son altas
y la cobertura vegetal es escasa.
PENDIENTE DEL CAUCE PRINCIPAL
Uno de los indicadores más importantes del grado de respuesta de una cuenca a
una tormenta es la pendiente del cauce principal. Dado que esta pendiente varía a
lo largo del cauce, es necesario definir una pendiente media; para ello existen
varios métodos, de los cuales se mencionan tres:
a) La pendiente media es igual al desnivel entre los extremos de la corriente
dividido entre su longitud medida en planta
S = (Hmáx – Hmín)/ L
Donde:
S = es la pendiente de la recta en donde el área arriba y por debajo de la
intersección de la recta con el perfil del cauce mas largo.
Hmáx= máxima elevación del cauce principal
Hmín= menor elevación del cauce principal
L= longitud total del cause principal visto en planta
Memoria de cálculo
S = (Hmáx – Hmín)/ L
S = (700.00 – 8.00) / (14140)
Ss = 4.89 %

13. 11
b) La pendiente compensada o equivalente es la de una línea recta que,
apoyándose en el extremo de aguas abajo de la corriente, hace que se
tengan áreas iguales entre el perfil del cauce y arriba y abajo de dicha línea
(figura 1.6b).
Memoria de cálculo
Con software especializado (Auto CAD):
S = 3.93 %

14. 12
CLASIFICACIÓN DE LAS CORRIENTES
a) Con base en el tiempo en que un curso de agua lleva un caudal las corrientes
se pueden dividir en:
Perennes:
 Corrientes con agua todo el tiempo.
 El nivel de agua subterráneo mantiene la alimentación continua y no
desciende nunca debajo del lecho del río.
 Corrientes efluentes.
Intermitentes:
 Corrientes que escurren en estaciones de lluvia y se secan durante el
estiaje.
 El nivel de agua subterráneo se conserva por encima del nivel del lecho del
río sólo en la estación lluviosa. En la estación de estiaje el escurrimiento
cesa, u ocurre solamente durante o inmediatamente después de las
tormentas.
Efímeras:
 Existen apenas durante o inmediatamente después de los períodos de
precipitación, y sólo transportan escurrimiento superficial.

15. 13
 El nivel de agua subterráneo se encuentra siempre por debajo del nivel
inferior del lecho del río, no hay, por lo tanto, posibilidades de escurrimiento
subterráneo.
c) Los cauces de los ríos también se pueden clasificar en función de su
posición topográfica, de la siguiente manera:
De montaña o juveniles. Son los cauces que se forman en zonas de alta
topografía y pendiente, se caracterizan por presentar zonas en las que el cauce se
angosta formando zonas de alta velocidad del agua (conocidos como: rápidos).
De Transición. La topografía es menos agreste, la velocidad del agua es menor,
aunque no pueden ser usados para la navegación.
Maduros. Estos ríos se caracterizan por presentar una velocidad de agua
bastante baja, pueden ser usados para la navegación y presentan en general un
amplio número de meandros. La pendiente topográfica es bastante suave.

16. 14
FORMA DE LA CUENCA
Esta característica es importante ya que se le relaciona con el tiempo de
concentración, el cual es el tiempo necesario desde el inicio de la precipitación
para que toda la cuenca contribuya a la sección de la corriente en estudio o en
otras palabras el tiempo que toma el agua desde los límites más extremos de la
cuenca hasta llegar a la salida de la misma.
Algunas formas que pueden mencionarse son
 Circular
 Triangular
 Nervada o alargada
 Rectangular
 Abanico
Forma de la cuenca en estudio (Nervada)

17. 15
ÍNDICE DE GRAVELIUS O COEFICIENTE DE COMPACIDAD (KC)
Es la relación entre el perímetro de la cuenca y la longitud de la circunferencia de
un círculo de área igual a la de la cuenca.
A = π r² r = (A / π) ½
KC = P / 2 π r
KC = P / [2 π (A / π) ½] = 0.28P / A½
En donde:
P perímetro de la cuenca en Km
A área de drenaje de la cuenca en Km²
Cuanto más irregular sea la cuenca, mayor será su coeficiente de compacidad.
Una cuenca circular posee el coeficiente de compacidad mínimo = 1, y por el
contrario mientras más irregular sea la cuenca, el coeficiente de compacidad será
mucho mayor que la unidad. Se ha detectado una mayor tendencia a las crecidas
en la medida en que este número se aproxima a la unidad.
Memoria de cálculo
KC = 0.28P / A½
KC = 0.28 (30.27 Km) / (30.78 km²)½
KC = 1.53 Km / Km
FACTOR FORMA (KT)
Es la relación entre el ancho medio y la longitud del cauce principal de la cuenca.
El ancho medio se obtiene dividiendo el área de la cuenca por la longitud del
cauce principal
2
L
A
L
B
Kt 

18. 16
Siendo B el ancho medio de la cuenca (Km), A el área de la cuenca (Km²) y L la
longitud del cauce principal de la cuenca (Km). Una cuenca con un factor de forma
bajo está menos sujeta a crecidas que una de la misma área y mayor factor de
forma.
Detalle: Memoria de cálculo
Kf = A / (L)²
Kf = 33.78 km² / (12.03Km)²
Kf = 0.233
SINUOSIDAD DEL CAUCE PRINCIPAL SC
Es la relación que existe entre la longitud del cauce principal Lc, y la longitud del
valle del cauce principal medida en línea recta o curva, Lt
t
c
i
L
L
S 
Un valor de la sinuosidad menor a 1,25 define a un cauce con baja sinuosidad.
Memoria de cálculo
km
km
S
03.12
14.14

S = 1.17

19. 17
ELEVACIÓN MEDIA DE LA CUENCA
Representa el promedio de la variación de las elevaciones de los varios terrenos
de la cuenca con referencia al nivel medio del mar, para su cálculo existen varios
métodos:
a) Elevación media es igual a la suma de la elevación máxima y la elevación
mínima divida entre dos.
Hm = (Hmáx + Hmín)/2
Elevación media de la cuenca
Primer método
Hm = (Hmáx + Hmín)/2
Elevación máxima de la cuenca Hmáx 700.00
Elevación mínima de la cuenca Hmín 8.00
Elevación media de la cuenca Hm 354.00
Hm = (700.00 + 8.00)/2 = 354.00
Hm = 354.00 metros
b) Método de los puntos de intersección Para este método es necesario
generar al menos 100 puntos de intersección con elevaciones conocidas al
interior de la cuenca, la elevación media será el promedio aritmético de los
100 ó más elevaciones en los puntos de intersección.
102 puntos distribuidos en la cuenca.

20. 18

21. 19
PUNTO COTA PUNTO COTA PUNTO COTA
1 650 21 510 41 425
2 639 22 525 42 445
3 600 23 538 43 440
4 600 24 560 44 345
5 578 25 540 45 383
6 583 26 560 46 355
7 558 27 582 47 400
8 43 28 515 48 405
9 560 29 475 49 390
10 540 30 415 50 385
11 530 31 400 51 323
12 525 32 450 52 300
13 780 33 430 53 300
14 510 34 470 54 340
15 542 35 480 55 362
16 550 36 450 56 350
17 457 37 360 57 290
18 520 38 395 58 310
19 510 39 380 59 280
20 530 40 420 60 260
PUNTO COTA PUNTO COTA
61 340 81 285
62 270 82 215
63 360 83 185
64 330 84 183
65 225 85 120
66 248 86 200
67 255 87 200
68 270 88 170
69 300 89 130
70 260 90 80
71 240 91 155
72 200 92 180
73 220 93 140
74 250 94 55
75 270 95 140
76 280 96 80
77 200 97 125
78 120 98 90
79 200 99 125
80 195 100 30
101 29
102 19

22. 20
La elevación media de la cuenca por este método se calcula con la siguiente
ecuación:
n
Hi
Em


Donde:
Em = Elevación media de la cuenca.
Hi = Elevación del punto i en la cuenca en msnm.
n = Numero de puntos equidistantes dentro de la cuenca.
Memoria de cálculo:
102
35317
Em
Em = 346.25 msnm
c) Curva Hipsométrica Es la representación gráfica del relieve de una
cuenca, representa también el estudio de la variación de las diferentes
elevaciones topográficas de la cuenca con referencia al nivel medio del
mar, esta variación puede ser indicada por medio de un gráfico que muestre
el porcentaje del área de drenaje que existe por encima o por debajo de
varias elevaciones. La curva hipsométrica relaciona el valor de la cota en
las ordenadas con el porcentaje de área acumulada en las abscisas para su
construcción se grafican los valores medios de cota de cada intervalo
contra su correspondiente área acumulada. La curva hipsométrica
representa entonces el porcentaje de área acumulada igualado o excedido
por una cota determinada. La elevación media de la cuenca corresponderá
a la cota del valor del 50% de área acumulada

23. 21
Tabla calculo de curva hipsométrica
Elevación
entre curvas
Cota
media
Área
(Km2) % Área
Área
Acumulada
% Área
Acumulada
Cota media
x área
700 - 720 710 0.004 0.012 0.004 0.012 2.840
680 - 700 690 0.018 0.053 0.022 0.065 12.420
660 - 680 670 0.049 0.145 0.071 0.210 32.830
640 - 660 650 0.179 0.530 0.250 0.740 116.350
620 - 640 630 0.317 0.938 0.567 1.679 199.710
600 - 620 610 0.371 1.098 0.938 2.777 226.310
580 - 600 590 0.593 1.755 1.531 4.532 349.870
560 - 580 570 0.578 1.711 2.109 6.243 329.460
540 - 560 550 0.547 1.619 2.656 7.863 300.850
520 - 540 530 1.778 5.262 4.434 13.125 942.075
500 - 520 510 1.694 5.015 6.128 18.139 863.940
480 - 500 490 1.568 4.642 7.696 22.781 768.320
460 - 480 470 1.591 4.710 9.287 27.491 747.770
440 - 460 450 1.672 4.950 10.959 32.441 752.400
420 - 440 430 1.420 4.204 12.379 36.644 610.600
400 - 420 410 1.382 4.091 13.761 40.736 566.620
380 - 400 390 1.382 4.091 15.143 44.827 538.980
360 - 380 370 1.025 3.034 16.168 47.861 379.250
340 - 360 350 0.933 2.762 17.101 50.623 326.550
320 - 340 330 0.973 2.879 18.073 53.502 320.925
300 - 320 310 1.325 3.922 19.398 57.425 410.750
280 - 300 290 1.306 3.866 20.704 61.291 378.740
260 - 280 270 1.469 4.349 22.173 65.639 396.630
240 - 260 250 1.100 3.256 23.273 68.896 275.000
220 - 240 230 1.187 3.514 24.460 72.410 273.010
200 - 220 210 1.015 3.005 25.475 75.414 213.150
180 - 200 190 1.283 3.798 26.758 79.213 243.770
160 - 180 170 0.963 2.851 27.721 82.063 163.710
140 - 160 150 1.417 4.195 29.138 86.258 212.550
120 - 140 130 1.132 3.351 30.270 89.609 147.160
100 - 120 110 0.890 2.635 31.160 92.244 97.900
80 - 100 90 0.660 1.954 31.820 94.198 59.400
60 - 80 70 0.500 1.480 32.320 95.678 35.000
40 - 60 50 0.470 1.391 32.790 97.069 23.500
20 - 40 30 0.490 1.451 33.280 98.520 14.700
0 - 20 10 0.500 1.480 33.780 100.000 5.000
Σ 33.78 100.000 11338.04

24. 22
CURVA HIPSOMETRICA
0
100
200
300
400
500
600
700
800
0 10 20 30 40 50 60 70 80 90 100
Area Acumulada (%)
Cotamedia(msnm)
De curva hipsométrica se obtiene la elevación media:
Hm = 355.00 m
d) Método aritmético es la suma de los productos de las cotas medias por las
áreas entre cotas divido entre la suma de las áreas entre cotas. Ver tabla
Em = Σ Cm Ai / Σ Ai
Em = 11338.04/33.78
Em = 335.64 m

25. 23
PENDIENTE MEDIA DE LA CUENCA
Esta característica controla en buena parte la velocidad con que se dá la
escorrentía superficial y afecta por lo tanto el tiempo que lleva al agua de la lluvia
para concentrarse en los lechos fluviales que constituyen la red de drenaje de las
cuencas.
Pendiente media: Inclinación representativa de la cuenca
Pendiente media de la cuenca La pendiente media puede estimarse a través de
la siguiente fórmula:
A
DL
S L

Donde LL es la longitud total de todas las curvas de nivel comprendidas dentro de
la cuenca (Km), D es la equidistancia entre curvas de nivel del mapa topográfico
(Km) y A es el área de la cuenca (Km²).
Memoria de cálculo
Cota (m)
Distancia de la curva dentro
de la Cuenca
(km)
Área entre curvas
(Km²)
800 0
0.004
700 0.116
0.934
600 3.547
5.190
500 14.111
7.633
400 15.455
5.638
300 14.909
6.077
200 14.907
5.685
100 15.765
2.620
0 0
TOTALES 78.81 33.78
2
78.33
)81.78()1.0(
km
kmkm
S


S = 23.33%

26. 24
Rectángulo equivalente
El rectángulo equivalente de una cuenca es un rectángulo que tiene igual
superficie, perímetro, coeficiente de compacidad y distribución hipsométrica que la
cuenca en cuestión
L = lado mayor
l = lado menor
A = L * l = área del rectángulo equivalente = área de la cuenca
P = 2(L+l) = perímetro del rectángulo equivalente = perímetro de la cuenca
4
162
APP
L


L
A
l 
o bien, considerando la definición del coeficiente de compacidad Kc:















2
12,1
11
12,1 c
c
K
AK
L















2
12,1
11
12,1 c
c
K
AK
l
Para dibujar las curvas de nivel del rectángulo equivalente, puede usarse la
siguiente fórmula:
l
A
L
lL
A
L
A
A
d iii
i 
*
Donde di es la distancia desde la parte más baja del rectángulo equivalente hasta
la curva de nivel y Ai el área entre curvas de nivel considerada.

27. 25
Ejemplo del rectángulo equivalente
Memoria de cálculo
kmL 43.12
46.1
12.1
11
12.1
78.33)46.1(
2
















kml 72.2
46.1
12.1
11
12.1
78.33)46.1(
2
















km
l
A
di 0014.0
72.2
004.0700800
700800  

km
l
A
di 343.0
72.2
934.0600700
600700  

Cotas
cota
media
Área (Ai)
(Km2)
Lado (di)
(km)
Lado (di)
(km)
acumulado
Ancho
(Km)
800-700 750 0.004 0.00 0.00 2.72
700-600 650 0.934 0.34 0.35 2.72
600-500 550 5.19 1.91 2.25 2.72
500-400 450 7.633 2.81 5.06 2.72
400-300 350 5.638 2.07 7.14 2.72
300-200 250 6.077 2.24 9.37 2.72
200-100 150 5.685 2.09 11.46 2.72
100-0 50 2.62 0.96 12.43 2.72
33.78 12.43

28. 26
Grafico Rectangulo Equivalente
0
100
200
300
400
500
600
700
800
0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00
Distancia(Km)
M.S.N.M.(m)
RESUMEN DE RESULTADOS
LONGITUD DE LOS CAUCES.
Cauce Long. (km) Ríos
1 14.14 Amayo, Tesacal y Muyuapa
2 10.50 Chanseñora
3 2.85 Qba. El Salamo
4 6.80 Rio La Shila
5 2.30 Qba. El Escalón
6 6.95 Rio La Miquera
7 2.40 Qba. El Nacimiento
8 2.55 Qba. Muyuapa
 Longitud total de las Corrientes = 48.49 Km
 Área de la Cuenca: 33.78 km2
 Perímetro de la cuenca: 30.27 km

29. 27
 Orden de las corrientes: 2
 Densidad de las corrientes= Ns/A= 10/33.78= 0.296 corrientes/km2.
 Densidad Drenajes= Dd=Ls/A= 48.65/33.78= 1.44 km de corriente/
km2.
 Indice de Gravelius: Kc=0.28P/A1/2 = 0.28*30.27/33.781/2 = 1.42
 Factor de forma: Kf= A/La2 = 33.78/12.032 = 0.233
 Pendiente del cauce principal= 3.93 %
 Elevación media de la cuenca = 355.00 m
 Pendiente media de la cuenca = 23.33%
Geomorfología de la Cuenca
Para que los cauces puedan conducir los caudales que se producen en un evento
meteorológico, deben elevar sus aguas, por lo que parte de los volúmenes de
agua que entran en un tramo de río, se emplean en llenar los cauces de crecidas,
de tal manera que mientras dura la tormenta, la suma de caudales entrantes es
superior al caudal fluyente en la zona de desagüe.
El llenado de cauces produce un retraso en las avenidas y si el evento
meteorológico no es muy prolongado, proporciona una disminución de los
caudales en la descarga.
La magnitud de las crecidas depende en gran medida de las características
morfológicas de la cuenca, dado que son ellas quienes condicionan el tránsito de
las avenidas.

30. 28
Dentro de las características generales de una cuenca, que poseen mayor
influencia pueden citarse:
 El área de recogimiento
 La forma
 Forma y densidad de la red fluvial
 El relieve
 Características geológicas y cobertura del suelo.
El Área de Recogimiento
Constituye la variable más importante en la generación de caudales máximos;
puede tomarse como regla general, que los caudales producidos para una misma
intensidad, crecen menos que proporcionalmente con el área de la cuenca.
En cuencas de muy pequeña extensión, los caudales máximos, serán casi
proporcionales al área de la cuenca, pues será suficiente una tormenta de corta
duración, para que después de saturada los escurrimientos alcancen la sección de
desagüe; por otra parte, es poco probable que existan grandes variaciones en la
intensidad de lluvia en toda la cuenca.
En algunos casos, la extensión de la cuenca alcanza dimensiones muy altas y en
ellas es muy poco probable que se produzca un temporal de duración igual al
tiempo de concentración de la cuenca; por otra parte, puede ocurrir que algunas
subcuencas estén afectadas por regímenes meteorológicos diferentes, siendo muy
poco probable que los temporales más desfavorables se produjeran
simultáneamente en toda la cuenca.
Forma de la Cuenca

31. 29
A medida que las distancias que el agua tiene que recorrer para llegar a la zona
de descarga son mayores, los probables caudales máximos son más reducidos.
Es así como en una cuenca alargada con cauces sinuosos, se producirán crecidas
más moderadas que en cuencas compactas, con red hidrológica fluvial, radial
Si en una cuenca alargada, la tormenta avanza en sentido contrario al sentido de
la corriente, se producirá un retraso en la llegada de las aguas de la cuenca alta a
la cuenca baja, ocasionando una reducción en los caudales en la descarga,
respecto a los caudales producidos si la tormenta avanza en el mismo sentido de
la corriente.
En cuencas alargadas en la zona más alejada al punto de interés, unida por una
sección estrecha a una zona con drenaje radial (figura 1.9.c), es posible que sea
más desfavorable una lluvia de suficiente duración, la cual permitirá que el agua
pueda llegar desde las regiones más alejadas, que una tormenta de corta
duración, durante el cual se recogieran en la sección de desagüe las aportaciones
de la zona compacta de la cuenca.

32. 30
Formas de cuenca
a) Cuenca alargada.
b) Cuenca compacta con red fluvial
radial.
c) Cuenca alargada en la zona alta y
compacta en la zona baja.
d) Cuenca con tramo intermedio de
poca anchura.
e) Cuenca con zona alta compacta y
zona baja estrecha.
f) Hidrograma para cuencas con
diferente régimen pluvial.
Si en una cuenca existe un tramo intermedio de poca anchura (figura 1.9.d), o la
cuenca baja sea estrecha (figura 1.9.e), o que la cuenca alta, posea distinto
régimen de lluvia, es probable que las mayores crecidas, se produzcan con
duraciones menores al tiempo de concentración y en este caso, el hidrograma

33. 31
tendría dos máximos, en donde el primer máximo correspondería al caudal
producido por la cuenca baja y el segundo a la cuenca alta (figura 1.9.f).
Forma y Orientación de la Red Fluvial
Las velocidades con que el agua circula por las laderas y cauces, crece con el
espesor de la lámina, por lo que dependiendo de la rapidez con que las aguas se
reúnan formando corrientes encauzadas, menor será la retención superficial del
terreno, compensada por las mayores cantidades de agua acumulada en los
cauces menores necesarios para el drenaje de la cuenca.
En cuencas con una red fluvial abundante (figura 1.9.g) las crecidas serán más
rápidas y de gran magnitud que en cuencas cuya red fluvial sea poco densa
(figura 1.9.h), permitiendo canalizar grandes cantidades de agua.
Cuenca con red fluvial abundante.
Cuenca con red fluvial poco densa.
Como las velocidades crecen en función de las pendientes y tirantes, los amplios
cauces de los ríos de llanuras, contribuirán más a amortiguar la velocidad que los
caudales de crecidas de los ríos de montaña, los cuales poseen grandes
pendientes y red de drenaje poco densa.
Las redes fluviales, de cauces reducidos y en las que los afluentes se incorporan
lo antes posible a los cursos de aguas principales, son más propicios a la
formación de grandes crecidas que los formados por cauces sinuosos o paralelo
Relieve de la Cuenca

34. 32
Las velocidades con que transita un caudal máximo, están íntimamente
relacionadas con el relieve de la cuenca, ya que este condiciona las pendientes
con las que se tendrá que circular.
Si el terreno o el cauce son escalonados, alternando con remansos y rápidos, el
volumen de agua acumulada en los remansos, será muy superior al que se
almacenaría en un tramo de pendiente uniforme (rápido) lo cual contribuye a
retrasar o amortiguar la crecida (Ver fig. 1.9.i y 1.9.j)
Relieve escalonado.
Remanso producido por un lago.
Características Geológicas y Cobertura del Suelo
Las condiciones geológicas que posea la cuenca, contribuirán a incrementar o
reducir el coeficiente de escorrentía, el cual es una relación entre el agua
precipitada y el agua escurrida.
Este coeficiente, está condicionado por la capacidad de infiltración del suelo y ésta
a la vez depende de la geología y cobertura de la zona.
En muchos casos, la cobertura del suelo, contribuye a impermeabilizarlo,
incrementando en gran medida el escurrimiento superficial, esta situación se da en
urbanizaciones, carreteras y en términos generales en las grandes ciudades.
Por otro lado los bosques y campos de cultivo, contribuyen a amortiguar el
escurrimiento y mantiene la capacidad de infiltración del suelo.

35. 33
CARACTERISTICAS DE LOS RIOS AMAYO Y
CHANSEÑORA
INDUSTRIA Y COMERCIO
Entre las industrias agrícolas sobresalen, el beneficiado del café y la elaboración
del producto derivados de la leche. En el comercio local existen tiendas,
farmacias, ferreterías, etc. Su comercialización las realiza principalmente con las
cabeceras municipales de Nueva San Salvador, Nuevo Cuscatlán, Huizucar, La
Libertad Zaragoza, San Salvador
Se tiene como industria agrícola, los recibideros de Café, Borgonobo y Daglio,
así como también una fábrica de candelas y ceras.
En cuanto a su comercio gira alrededor de tiendas pequeñas y medianas que
comercializan artículos de primera de necesidad como: alimentos, vestuario,
zapatos, cosméticos. Asimismo se cuenta con un super, mercado, ferreterías
farmacia, comedores, clínicas dentales, bazares, ventas de bebidas alcohólica
CLIMA
Tiene un clima cálido, pertenece al tipo de tierra caliente y su monto fluvial
anual oscila entre 1800 a 2200 m.m., cuenta con una elevación promedio de 530
metros sobre el nivel el mar.
SUELO

36. 34
Cuenta con diferentes tipos de suelos, de los cuales podemos mencionar;
andosoles inceptisoles y entisoles, regosoles latosoles arcillo rojizos y anasoles,
entisoles, alfisoles e inceptisoles, latosoles arcillo rojizos y litosoles. La roca
predominante en el municipio es de tipo lava dasítica y andesitita. Predominando
de los anteriores según el mapa penológico de el salvador los
ANDISOLES: Suelos originados de cenizas volcánicas, de distintas épocas y en
distintas partes del país, tienen por lo general un horizonte superficial entre 20y 40
centimetros de espesor, de color oscuro, textura franca y estructura granular. Su
capacidad de producción es de alta a muy alta productividad, según la topografía
son aptos para una agricultura intensiva mecanizada para toda clase de cultivos.
LATOSOLES ARCILLO - ROJIZOS: Suelos arcillosos de color rojizo en lomas y
montañas. Son bien desarrollados con estructura en forma de bloques con un
color generalmente rojo aunque algunas veces se encuentran amarillentos o
cafesoso. Esta coloración se debe principalmente a la presencia de minerales de
hierro de distintos tipos y grados de oxidación. La textura superficial es franco
arcillosa y el subsuelo arcilloso. La profundidad promedio es de un metro aunque
en algunos sitios se observa afloración de roca debido a los procesos de erosión.
La fertilidad puede ser alta en terrenos protegidos pudiendo se utilizar maquinaria
agrícola cuando la pendiente es moderada. Son suelos aptos para casi todos los
cultivos.
LITOSOLES: Suelos de muy poca profundidad sobre roca pura, son suelos muy
complejos.La mayoría son suelos cuyos horizontes superficiales han sido
truncados a causa de una severa erosión laminar o sea que la erosión ocurre en
laminas y no en forma de carcavas, son suelos arcillosos como los latosoles pero
muy superficiales. Las texturas varian de gruesa, arenas y gravas hasta muy
pedregosos sobre la roca dura. El uso potencial es muy pobre de bajo
rendimiento. Sin embargo en algunos lugares muy pedregosos por la gran

37. 35
cantidad de piedras reduce la erosión, por lo cual pudieran generar buenos
rendimientos por mata si el cultivo se hace con chuzo.
VEGETACION
La flora esta constituida por bosques húmedos subtropicales y sus especies
arbóreas más notables son: ojusthe, papaturro, volador, morro, pepeto, madre
cacao, chaparro, el nance y el roble.
Geología de la cuenca
Epicastitas volcánicas, pirosclastitas, corrientes de lava intercalada.
Piroclastitas acidas, epiclastitas volcanicas, tobas ardiente y fundidas.
Efusivas andesititas y basalticas.
Clase de Tierra y Recomendaciones de Acuerdo a la Actividad
Agrícola:
Según mapa agrológico
Clase III Las Tierras de esta clase tienen limitaciones muy severas que hacen
inadecuado su uso para cultivos intensivos y lo limitan para cultivos permanentes
como frutales, bosques y praderas. Se requieren usar cuidadosas medidas de
conservación y manejo.
Clase VI Las Tierras de esta clase tienen limitaciones muy severas que hacen
inadecuado su uso para cultivos intensivos y lo limitan para cultivos permanentes
como frutales, bosques y praderas. Se requieren usar cuidadosas medidas de
conservación y manejo.
Clase VII Tierras con limitaciones muy severas que los hacen inadecuados para
cultivos. Restringen su uso para la vegetación permanente como bosques y
praderas los cuales requieren un manejo muy cuidadoso. Estas tierras tienen

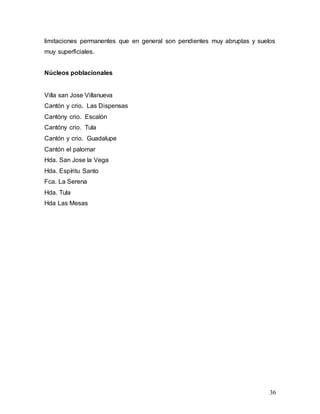

38. 36
limitaciones permanentes que en general son pendientes muy abruptas y suelos
muy superficiales.
Núcleos poblacionales
Villa san Jose Villanueva
Cantón y crio. Las Dispensas
Cantóny crio. Escalón
Cantóny crio. Tula
Cantón y crio. Guadalupe
Cantón el palomar
Hda. San Jose la Vega
Hda. Espíritu Santo
Fca. La Serena
Hda. Tula
Hda Las Mesas

39. 37
CONCLUSIONES
 Debido a que el coeficiente de Gravelius o coeficiente de compacidad para
la cuenca es igual a Kc = 1.53 lo no esta sujeta a las crecidas de los ríos
por alejarse de la unidad.
 Concluimos a que el factor forma es relativamente bajo Kt = 0.233, por lo
que se puede volver a observar que la cuenca del río en estudio no esta
sujeta a crecidas.
 Debido a que la sinuosidad de la corriente es de Ss = 1.17 siendo este
menor Ss = 1.25 indicando que es un rió con alineamiento recto.
 EL orden de la corriente principal es 2, siendo conformada esta por los
causes de los ríos Amayo, Tesecal y Muyuapa.
 Para determinar la pendiente media del cauce principal, el método que
mejor se ajusta a la realidad es el método “B”, donde se igualan las áreas
arriba y abajo de la línea de pendiente, ya que en el método “A” se
supondría que el cauce principal sigue una línea recta. En nuestro caso la
corriente del cauce principal por el método “A” es S= 4.89 %, y por el
método “B” S = 3.93%.
 Para la elaboración posterior de cálculos de las cotas medias obtenidas se
utilizara la calculada por el método de curva hipsométrica la cual fue de
355.00 msnm por ser un método ponderado aproximándose bastante a lo
real.
 La utilización de métodos computacionales aumenta la precisión en la
determinación de los parámetros vistos en este trabajo.

40. 38
RECOMENDACIONES
 Un trazado adecuado del parteaguas y que se aproxime a la realidad
estará en función de la equidistancia de las curvas de nivel por lo que se
recomienda en lo posible disminuir la equidistancia entre estas.
 Recomendamos tomar muy en cuenta las características físicas de las
cuencas para la realización de las obras de paso y demás obras civiles
de manera de hacer más segura y económica la obra.

41. 39
BIBLIOGRAFÍA
“Guía básica para realizar estudios hidrológicos en El Salvador,”
Hernández Díaz, Sandra Elizabeth.
Tesis de la Universidad de El Salvador,
El Salvador, San Salvador,
Mayo de 1997.
“Hidrología para ingenieros.”
Linsley, Kohler, Paulus.
Editorial McGraw - Hill.
Año 1984
“Fundamentos de Hidrología de superficie”.
Aparicio Mijares, Francisco Javier.
Editorial Limusa S.A. de C.V.
México, México D.F.
Año 2001

42. 40
ANEXOS
MAPA AGROLOGICO DE LA ZONA DE INTERES

43. 41
MAPA PEDOLOGICO DE LA ZONA DE INTERES

44. 42
MAPA DE VEGETACION DE LA ZONA EN ESTUDIO.

45. 43
MAPA GEOLOGICO DE LA ZONA DE INTERES.

46. 44
MAPA HIDROGRAFICO DE LA ZONA DE INTERES.
