Este documento resume los principales descubrimientos en el desarrollo de la electricidad y el magnetismo desde la antigua China hasta el siglo XIX. Destaca las contribuciones de científicos como Gilbert, Du Fay, Franklin, Coulomb, Galvani, Volta, Ohm, Oersted, Ampère, Faraday, Maxwell y Hertz, que condujeron al entendimiento moderno de la electricidad, el magnetismo y las ondas electromagnéticas.

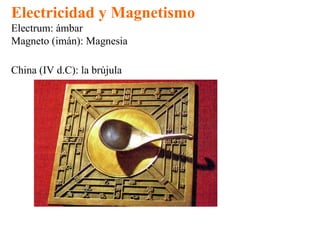

1. Electricidad y Magnetismo
Electrum: ámbar
Magneto (imán): Magnesia
China (IV d.C): la brújula

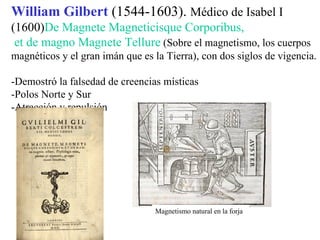

2. William Gilbert (1544-1603). Médico de Isabel I
(1600)De Magnete Magneticisque Corporibus,
et de magno Magnete Tellure (Sobre el magnetismo, los cuerpos
magnéticos y el gran imán que es la Tierra), con dos siglos de vigencia.
-Demostró la falsedad de creencias místicas
-Polos Norte y Sur
-Atracción y repulsión
Magnetismo natural en la forja

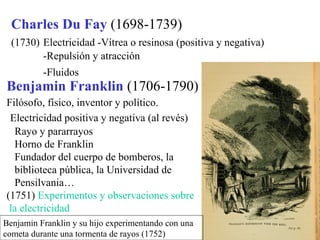

3. Charles Du Fay (1698-1739)
(1730) Electricidad -Vítrea o resinosa (positiva y negativa)
-Repulsión y atracción
-Fluidos
Benjamin Franklin (1706-1790)
Filósofo, físico, inventor y político.
Electricidad positiva y negativa (al revés)
Rayo y pararrayos
Horno de Franklin
Fundador del cuerpo de bomberos, la
biblioteca pública, la Universidad de
Pensilvania…
(1751) Experimentos y observaciones sobre
la electricidad
Benjamin Franklin y su hijo experimentando con una
cometa durante una tormenta de rayos (1752)

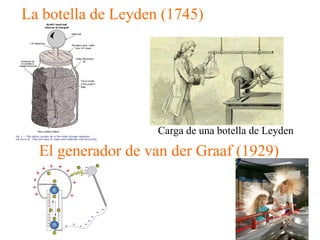

4. La botella de Leyden (1745)
Carga de una botella de Leyden
El generador de van der Graaf (1929)

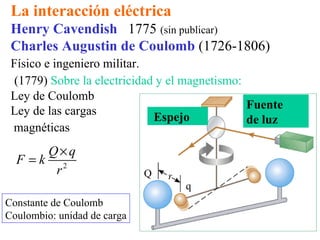

5. La interacción eléctrica
Henry Cavendish 1775 (sin publicar)
Charles Augustin de Coulomb (1726-1806)
Físico e ingeniero militar.
(1779) Sobre la electricidad y el magnetismo:
Ley de Coulomb
Ley de las cargas Fuente
Espejo de luz
magnéticas
Q×q
F =k 2
r Q
q
Constante de Coulomb
Coulombio: unidad de carga

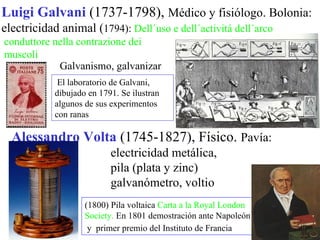

6. Luigi Galvani (1737-1798), Médico y fisiólogo. Bolonia:
electricidad animal (1794): Dell´uso e dell´activitá dell´arco
conduttore nella contrazione dei
muscoli
Galvanismo, galvanizar
El laboratorio de Galvani,
dibujado en 1791. Se ilustran
algunos de sus experimentos
con ranas
Alessandro Volta (1745-1827), Físico. Pavía:
electricidad metálica,
pila (plata y zinc)
galvanómetro, voltio
(1800) Pila voltaica Carta a la Royal London
Society. En 1801 demostración ante Napoleón
y primer premio del Instituto de Francia

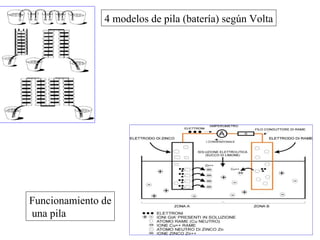

7. 4 modelos de pila (batería) según Volta
Funcionamiento de
una pila

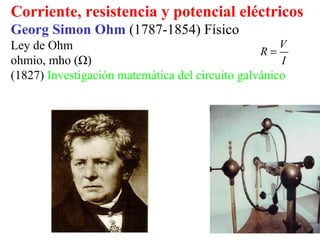

8. Corriente, resistencia y potencial eléctricos
Georg Simon Ohm (1787-1854) Físico
Ley de Ohm V
R=
ohmio, mho (Ω) I
(1827) Investigación matemática del circuito galvánico

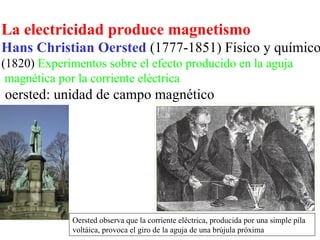

9. La electricidad produce magnetismo
Hans Christian Oersted (1777-1851) Físico y químico
(1820) Experimentos sobre el efecto producido en la aguja
magnética por la corriente eléctrica
oersted: unidad de campo magnético
Oersted observa que la corriente eléctrica, producida por una simple pila
voltáica, provoca el giro de la aguja de una brújula próxima

10. André Marie Ampère (1775-1836)
Físico, matemático y filósofo.
(1820) Ley de Ampère, amperio
(1826) Memoria sobre la teoría matemática de
los fenómenos electrodinámicos
Campo magnético de una bobina o
solenoide (fundamento del electroimán)

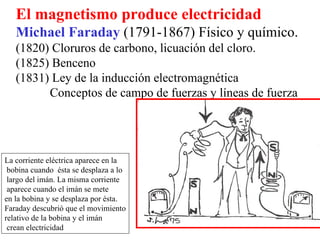

11. El magnetismo produce electricidad
Michael Faraday (1791-1867) Físico y químico.
(1820) Cloruros de carbono, licuación del cloro.
(1825) Benceno
(1831) Ley de la inducción electromagnética
Conceptos de campo de fuerzas y líneas de fuerza
La corriente eléctrica aparece en la
bobina cuando ésta se desplaza a lo
largo del imán. La misma corriente
aparece cuando el imán se mete
en la bobina y se desplaza por ésta.
Faraday descubrió que el movimiento
relativo de la bobina y el imán
crean electricidad

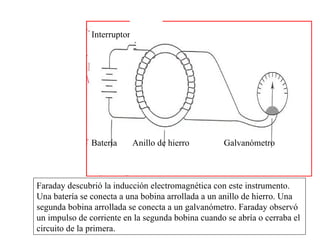

12. Interruptor
Batería Anillo de hierro Galvanómetro
Faraday descubrió la inducción electromagnética con este instrumento.
Una batería se conecta a una bobina arrollada a un anillo de hierro. Una
segunda bobina arrollada se conecta a un galvanómetro. Faraday observó
un impulso de corriente en la segunda bobina cuando se abría o cerraba el
circuito de la primera.

13. Una dinamo simple, como la construida por Faraday. El circuito gira entre los
polos de un imán. El flujo magnético que atraviesa el rectángulo aumenta y
disminuye alternativamente, debido a su giro. La inducción electromagnética
genera una corriente eléctrica que circula por la resistencia. Los terminales
móviles del circuito hacen contacto con anillos metálicos fijos que completan el
circuito.
(1839-1855) Investigaciones experimentales sobre
electricidad (3 vols.)

14. Karl Friedrich Gauss (1777 – 1855)
Matemático, físico y astrónomo
Método de mínimos cuadrados (astronomía)
Heliotropo
Teoría del movimiento de los cuerpos celestes (1809)
Teorema de Gauss
Medidas Proporcionales Electromagnéticas (1864) con Weber
Sistema gaussiano de unidades (con Weber)

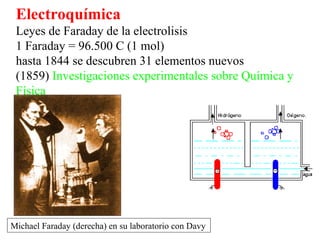

15. Electroquímica
Leyes de Faraday de la electrolisis
1 Faraday = 96.500 C (1 mol)
hasta 1844 se descubren 31 elementos nuevos
(1859) Investigaciones experimentales sobre Química y
Física
Michael Faraday (derecha) en su laboratorio con Davy

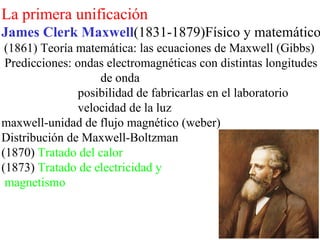

16. La primera unificación
James Clerk Maxwell(1831-1879)Físico y matemático
(1861) Teoría matemática: las ecuaciones de Maxwell (Gibbs)
Predicciones: ondas electromagnéticas con distintas longitudes
de onda
posibilidad de fabricarlas en el laboratorio
velocidad de la luz
maxwell-unidad de flujo magnético (weber)
Distribución de Maxwell-Boltzman
(1870) Tratado del calor
(1873) Tratado de electricidad y
magnetismo

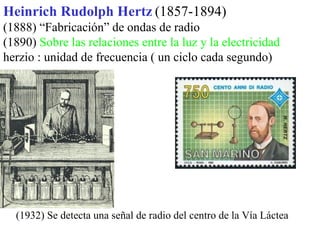

17. Heinrich Rudolph Hertz (1857-1894)
(1888) “Fabricación” de ondas de radio
(1890) Sobre las relaciones entre la luz y la electricidad
herzio : unidad de frecuencia ( un ciclo cada segundo)
(1932) Se detecta una señal de radio del centro de la Vía Láctea

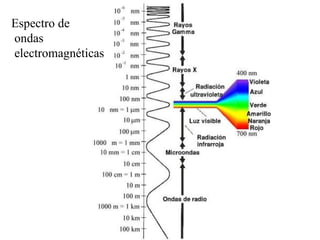

18. Espectro de
ondas
electromagnéticas

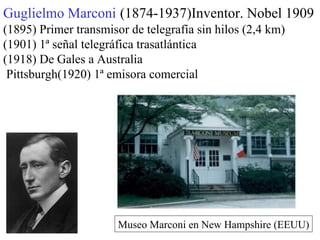

19. Guglielmo Marconi (1874-1937)Inventor. Nobel 1909
(1895) Primer transmisor de telegrafía sin hilos (2,4 km)
(1901) 1ª señal telegráfica trasatlántica
(1918) De Gales a Australia
Pittsburgh(1920) 1ª emisora comercial
Museo Marconi en New Hampshire (EEUU)
