El documento describe los componentes y sistemas de humectación utilizados en las prensas offset. La humectación involucra el uso de una solución acuosa que contiene agua, ácidos, gomas y otros ingredientes para mantener húmeda la plancha y repeler la tinta de las áreas sin imagen. Existen sistemas de flujo intermitente y continuo, y es importante mantener el pH y la refrigeración adecuados para evitar problemas durante el proceso de impresión.

1. Your logo
HUMECTACION
PEDRO LUIS ORTIZ URRTIA
T.I.O 20

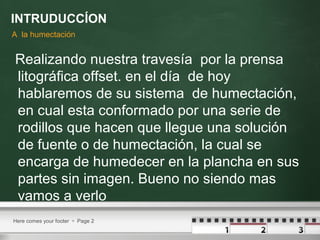

2. INTRUDUCCÍON
A la humectación
Realizando nuestra travesía por la prensa
litográfica offset. en el día de hoy
hablaremos de su sistema de humectación,
en cual esta conformado por una serie de
rodillos que hacen que llegue una solución
de fuente o de humectación, la cual se
encarga de humedecer en la plancha en sus
partes sin imagen. Bueno no siendo mas
vamos a verlo
Here comes your footer  Page 2

3. La humectación
Que es ?
Es una mezcla a base de
agua creada especialmente
para mantener humedad la
plancha , para cuando se de
la hora de hacer contacto
con la tinta la repela de las
partes sin imagen
Here comes your footer  Page 3

4. Solucion de humectación
Componentes
 Agua
 Acido o una base
 Goma
 Inhibidores de la corrosion
 Agentes humectantes
 Acelerador de secado
 Fungicida
 Agente antiespuma .
Here comes your footer  Page 4

5. Destilación
Se realiza para tener el
agua mucho mas pura y la
destilación es una de las
formas de liberar las
impurezas de el agua con
ósmosis inversa y
desmineralización
Here comes your footer  Page 5

6. Desmineralización
Se logra por el uso de dos
resinas de intercambio ionico
las sales minerales son
removidas con este proceso
Ósmosis inversa
Fenómeno físico relacionado
con el comportamiento de una
fluido como solvente de una
solución ante una membrana
Here comes your footer  Page 6

7. Ph de la solucion de humecatcion
Es muy importante
mantener un una eficaz
acidez y alcalinidad para
ello se debe controlar la
solución inicial desde antes
hasta el proceso de
producción y eso se genera
manteniendo un balance
exacto la medida del ph
para offset es de 4.0 y 5.5
Here comes your footer  Page 7

8. Soluciones alcalinas
estas son muy utilizadas en las
prensas para periódicos estas no
contiene goma desestabilizadora y se
vuelven muy básicas agregándoles
carbonato
Soluciones acidas
Estas soluciones ayudan a darle
mas fuerza a la plancha sobre
todo a su lado que contiene
algo de acidez
Here comes your footer  Page 8

9. Conductividad
La conductividad es una
medida de la capacidad de
un material para conducir la
electricidad. El agua para
poder llegar a ser
conductora se disuelven
unos material e una
solución para generar iones
Here comes your footer  Page 9

10. Sistemas de humectacion
convencionales
Sistema de flujo Sistema de flujo
intermitente continuo
Here comes your footer  Page 10

11. Sistemas de humectacion
de flujo intermitente
Este sistemas es uno de los mas usados
y por es conocido como el sistema
Convencional que esta compuesto por
un recipiente de agua , rodillo de fuente,
Rodillo tomador, rodillo distribuidor,
rodillo dador o mojador lo que caracteriza
Este sistema es el rodillo tomador el cual
cumple la función de llevar la solución
A la batería de rodillos entintadores
yendo y viniendo
Here comes your footer  Page 11

12. Sistemas de humectacion
de flujo continuo
Es sistema se divide en
dos en el de humectación
de plancha y el de
integrada en estos
sistemas la solución de
fuente se suministra
indirectamente a través
del sistema de entintado
Here comes your footer  Page 12

13. Sistemas de humectacion
de la plancha
En este la solución de fuente es
suministrada directamente a la
plancha . En algunas prensas que
utilizan sistemas en flujo continuo
se utilizan estas combinaciones
entre integrada y directa
Here comes your footer  Page 13

14. Refrigeracion
Se utiliza la refrigeración el las
prensas offset para evitar el velo de
las planchas a causa del clima
caliente y nos ayuda a mantener
una de operación constante y
disminuye la evaporación del alcohol
. Lo fundamental de mantener una
temperatura estable en la
refrigeración es que nos ayuda a
tener un flujo constante de la
solución se debe mantener entre 50
y 55°f
Here comes your footer  Page 14

15. Problemas de quitar el alcohol
• sensibilidad del rodillo dosificador
• formación de bandas
• mantenimiento de la solución de
humectación
• sobre enfriamiento de la solución
• falta de receptividad
•Anegación durante la detención
• formación de espuma
•Empastado
• exceso de suministro de agua
Here comes your footer  Page 15

16. Mantenimiento
Como todos los sistemas de las
maquinas este también debe llevar un
debido mantenimiento en el cual se
incluye una excelente lubricación
verificación de desgaste , cambio de
rodamientos y remplazo de rodillos
disparejos. Un de los errores mas
comunes en los sistemas
convencionales son que los rodillos se
llenen de tinta por mal lavado y eso
nos puede causar varios problemas por
eso también los mas importante es
mantener un buen aseo en toda la
maquina
Here comes your footer  Page 16

17. Problemoas operativos
Los problemas mas comunes que
encontramos a la hora de manejar
una plancha con humectación
comunes que existen en el
mercado van desde lo que puede
causar la mala ubicación de
rodillos dadores hasta la
ubicación de los moletones y mala
costura de sus fundas de ay se
desprende muchas variantes
Here comes your footer  Page 17

18. CREDITOS
Presentado a:
Instructor FERNANDO CASTRILLON
Realizado por :
PEDRO LUIS ORTIZ URRUTIA
Programa :
TECNICO IMPRESION OFFSET T.I.O 20
E-Mail: anikitelyu@hotmail.com
