El documento aborda el proceso de impresión, incluidos los componentes como el medio impresor, la forma impresora y el soporte. Se clasifican diferentes sistemas de impresión, destacando la impresión directa e indirecta, así como varios tipos de papel y sus procesos de fabricación. También se discute la evolución de la impresión, desde la linotipia hasta la impresión digital.

1. Sistemas de Impresión
Materiales, herramientas,
soportes

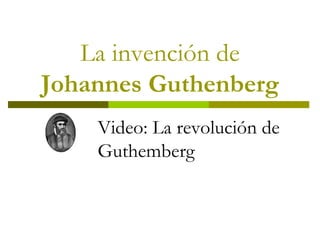

2. La invención de
Johannes Guthenberg
Video: La revolución de
Guthemberg

3. Proceso de Impresión

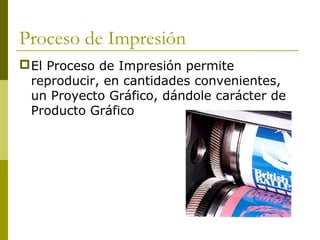

El Proceso de Impresión permite
reproducir, en cantidades convenientes,
un Proyecto Gráfico, dándole carácter de
Producto Gráfico

4. Componentes Generales
Medio
Impresor
Forma Impresora
Materia Colorante
Soporte

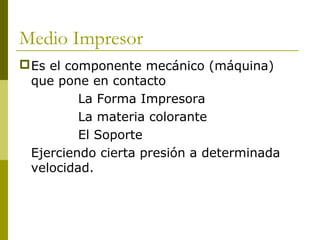

5. Medio Impresor
Es el componente mecánico (máquina)
que pone en contacto
La Forma Impresora
La materia colorante
El Soporte
Ejerciendo cierta presión a determinada
velocidad.

6. Medio
Impresor

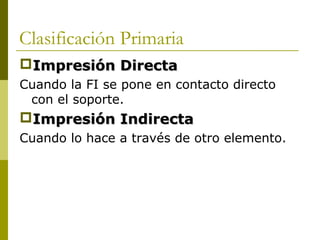

7. Clasificación Primaria
Impresión DirectaImpresión Directa
Cuando la FI se pone en contacto directo
con el soporte.
Impresión IndirectaImpresión Indirecta
Cuando lo hace a través de otro elemento.

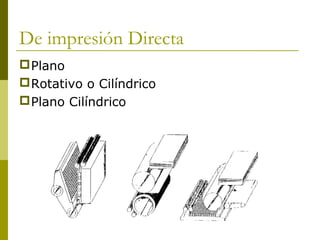

8. De impresión Directa
Plano
Rotativo o Cilíndrico
Plano Cilíndrico

9. De impresión Indirecta
Rotativo cilíndrico
Rodillos de entintado
Rodillos de humectado
Cilindro Impresor
Cilindro Porta FI
Cilindro Porta Soporte
Soportes

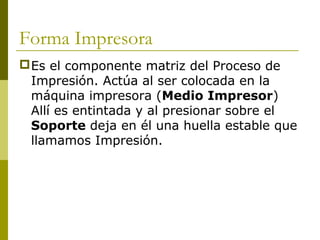

10. Forma Impresora
Es el componente matriz del Proceso de
Impresión. Actúa al ser colocada en la
máquina impresora (Medio Impresor)
Allí es entintada y al presionar sobre el
Soporte deja en él una huella estable que
llamamos Impresión.

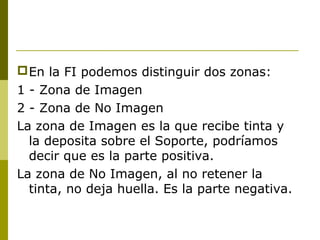

11. En la FI podemos distinguir dos zonas:
1 - Zona de Imagen
2 - Zona de No Imagen
La zona de Imagen es la que recibe tinta y
la deposita sobre el Soporte, podríamos
decir que es la parte positiva.
La zona de No Imagen, al no retener la
tinta, no deja huella. Es la parte negativa.

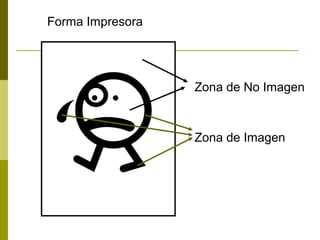

12. Forma Impresora
Zona de No Imagen
Zona de Imagen

13. Clasificación de la FI
La FI se clasifica según las caracerísticas
de la zona de Imagen
1 – Relieve
2 – Hueco
3 – Plana
4 – Permeable o de Plantilla

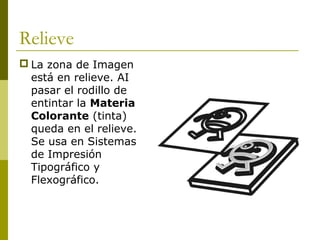

14. Relieve
 La zona de Imagen
está en relieve. AI
pasar el rodillo de
entintar la Materia
Colorante (tinta)
queda en el relieve.
Se usa en Sistemas
de Impresión
Tipográfico y
Flexográfico.

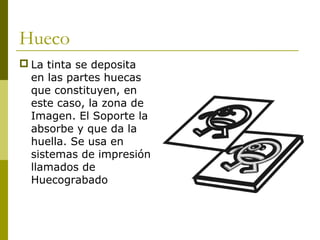

15. Hueco
 La tinta se deposita
en las partes huecas
que constituyen, en
este caso, la zona de
Imagen. El Soporte la
absorbe y que da la
huella. Se usa en
sistemas de impresión
llamados de
Huecograbado

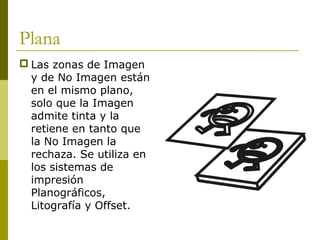

16. Plana
 Las zonas de Imagen
y de No Imagen están
en el mismo plano,
solo que la Imagen
admite tinta y la
retiene en tanto que
la No Imagen la
rechaza. Se utiliza en
los sistemas de
impresión
Planográficos,
Litografía y Offset.

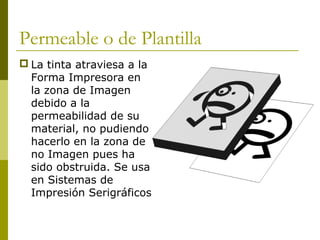

17. Permeable o de Plantilla
 La tinta atraviesa a la
Forma Impresora en
la zona de Imagen
debido a la
permeabilidad de su
material, no pudiendo
hacerlo en la zona de
no Imagen pues ha
sido obstruida. Se usa
en Sistemas de
Impresión Serigráficos

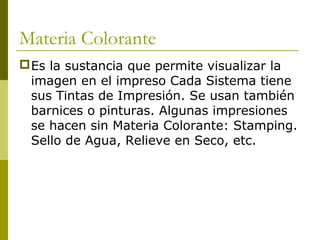

18. Materia Colorante
Es la sustancia que permite visualizar la
imagen en el impreso Cada Sistema tiene
sus Tintas de Impresión. Se usan también
barnices o pinturas. Algunas impresiones
se hacen sin Materia Colorante: Stamping.
Sello de Agua, Relieve en Seco, etc.

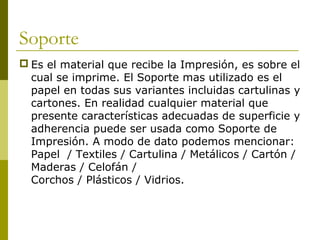

19. Soporte
 Es el material que recibe la Impresión, es sobre el
cual se imprime. El Soporte mas utilizado es el
papel en todas sus variantes incluidas cartulinas y
cartones. En realidad cualquier material que
presente características adecuadas de superficie y
adherencia puede ser usada como Soporte de
Impresión. A modo de dato podemos mencionar:
Papel / Textiles / Cartulina / Metálicos / Cartón /
Maderas / Celofán /
Corchos / Plásticos / Vidrios.

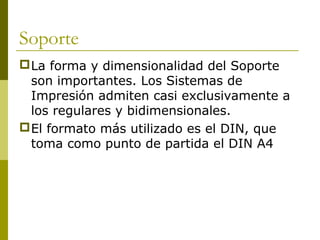

20. Soporte
La forma y dimensionalidad del Soporte
son importantes. Los Sistemas de
Impresión admiten casi exclusivamente a
los regulares y bidimensionales.
El formato más utilizado es el DIN, que
toma como punto de partida el DIN A4

21. A0
A1A2
A3A4
A5

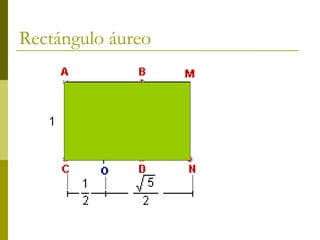

22. Rectángulo áureo

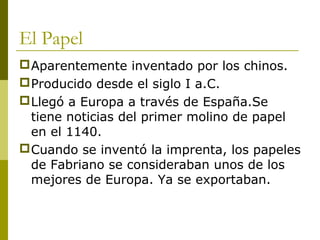

23. El Papel
Aparentemente inventado por los chinos.
Producido desde el siglo I a.C.
Llegó a Europa a través de España.Se
tiene noticias del primer molino de papel
en el 1140.
Cuando se inventó la imprenta, los papeles
de Fabriano se consideraban unos de los
mejores de Europa. Ya se exportaban.

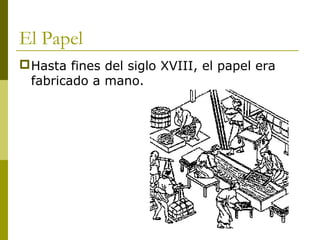

24. El Papel
Hasta fines del siglo XVIII, el papel era
fabricado a mano.

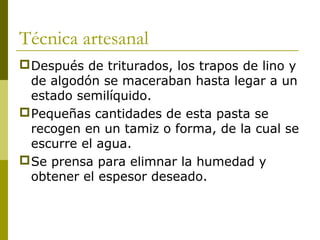

25. Técnica artesanal
Después de triturados, los trapos de lino y
de algodón se maceraban hasta legar a un
estado semilíquido.
Pequeñas cantidades de esta pasta se
recogen en un tamiz o forma, de la cual se
escurre el agua.
Se prensa para elimnar la humedad y
obtener el espesor deseado.

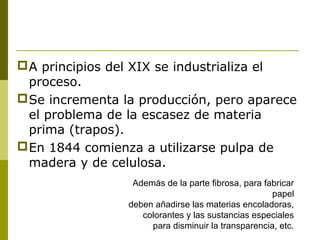

26. A principios del XIX se industrializa el
proceso.
Se incrementa la producción, pero aparece
el problema de la escasez de materia
prima (trapos).
En 1844 comienza a utilizarse pulpa de
madera y de celulosa.
Además de la parte fibrosa, para fabricar
papel
deben añadirse las materias encoladoras,
colorantes y las sustancias especiales
para disminuir la transparencia, etc.

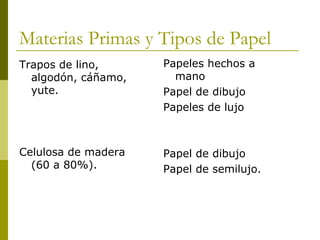

27. Materias Primas y Tipos de Papel
Trapos de lino,
algodón, cáñamo,
yute.
Celulosa de madera
(60 a 80%).
Papeles hechos a
mano
Papel de dibujo
Papeles de lujo
Papel de dibujo
Papel de semilujo.

28. Materias Primas y Tipos de Papel
Pasta de madera
mezcada con
celulosa.
Papel de
recuperación
(residuos de
corte y papel ya
impreso)
Papel de tipo medio y
de tipo común.
Papel de tipo común

29. Esquema de fabricación de papel.

30. Fabricación de papel.
Video: producción de papel

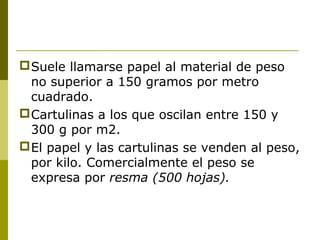

31. Suele llamarse papel al material de peso
no superior a 150 gramos por metro
cuadrado.
Cartulinas a los que oscilan entre 150 y
300 g por m2.
El papel y las cartulinas se venden al peso,
por kilo. Comercialmente el peso se
expresa por resma (500 hojas).

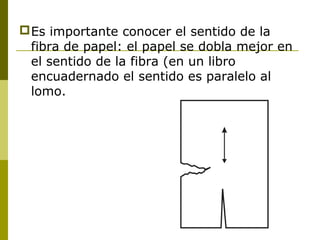

32. Es importante conocer el sentido de la
fibra de papel: el papel se dobla mejor en
el sentido de la fibra (en un libro
encuadernado el sentido es paralelo al
lomo.

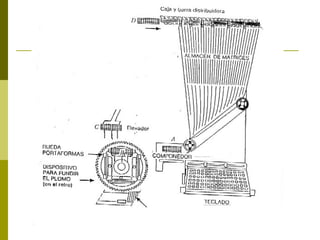

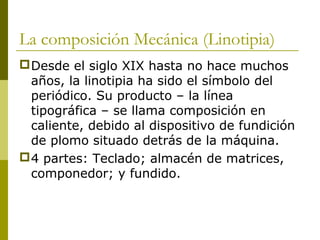

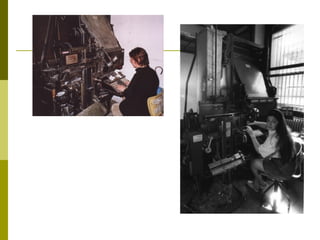

33. La composición Mecánica (Linotipia)
Desde el siglo XIX hasta no hace muchos
años, la linotipia ha sido el símbolo del
periódico. Su producto – la línea
tipográfica – se llama composición en
caliente, debido al dispositivo de fundición
de plomo situado detrás de la máquina.
4 partes: Teclado; almacén de matrices,
componedor; y fundido.

35. Video: Linotipia

37. Algunos Sistemas

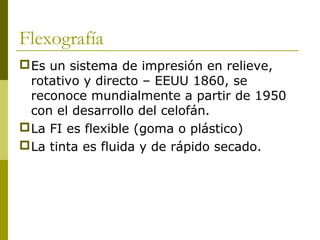

38. Flexografía
Es un sistema de impresión en relieve,
rotativo y directo – EEUU 1860, se
reconoce mundialmente a partir de 1950
con el desarrollo del celofán.
La FI es flexible (goma o plástico)
La tinta es fluida y de rápido secado.

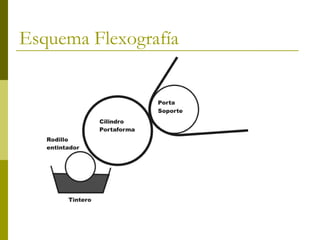

39. Esquema Flexografía

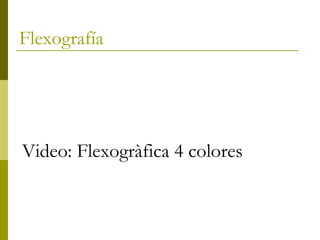

40. Flexografía
Video: Flexogràfica 4 colores

41. Huecograbado
Sistema de impresión directa.
La zona de imagen en la FI está en
bajorelieve
La tinta depositada en alveolos, se
transmite al soporte por presión.

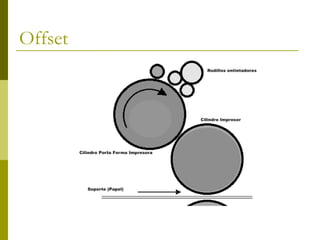

43. Offset
Sistema de Impresión Indirecta
La zona de imagen es plana
El es sistema más utilizado para imprimir
en papel.

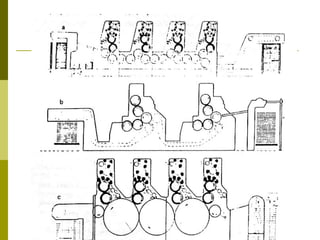

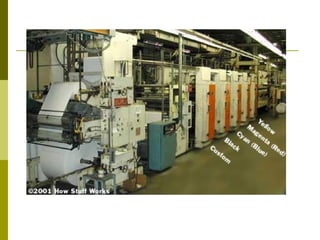

44. Offset

49. Video: Grafin offset monocolor
Video: Impresión Cuatricromia offset

50. Preparación de originales
Hay dos tipos de originales en función de
las imágenes:
1 – De pluma
2 – de tono continuo

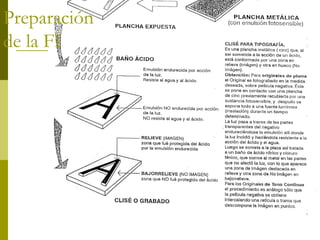

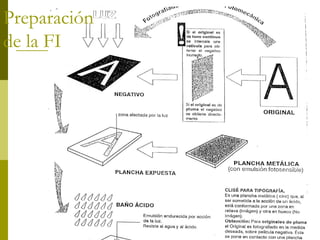

53. Preparación
de la FI

54. Preparación
de la FI

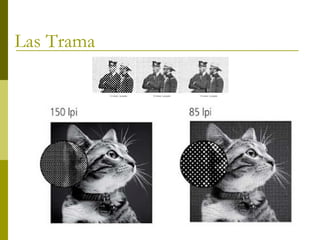

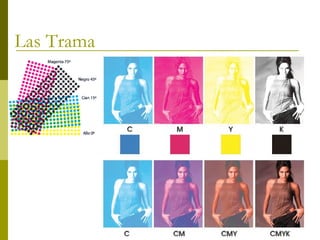

55. Las Trama

56. Las Trama

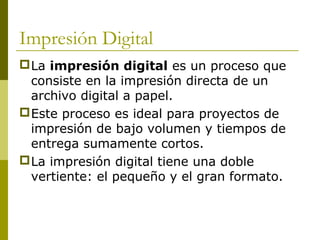

57. Impresión Digital
La impresión digital es un proceso que
consiste en la impresión directa de un
archivo digital a papel.
Este proceso es ideal para proyectos de
impresión de bajo volumen y tiempos de
entrega sumamente cortos.
La impresión digital tiene una doble
vertiente: el pequeño y el gran formato.

58. Impresión Digital
Pequeño Formato
Video: Impresión digital pequeño
formato

59. Impresión Digital

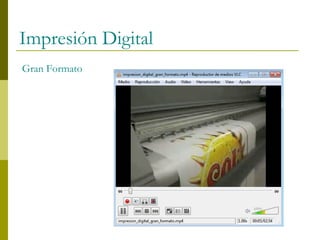

Gran Formato

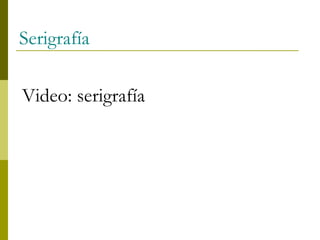

60. Serigrafía
Video: serigrafía
