Este documento describe varias formas de crear hardware abierto y de bajo coste utilizando Arduino y otros componentes electrónicos. Se mencionan numerosos sensores, actuadores y otros periféricos que pueden conectarse a Arduino, así como proyectos de apoyo creados con estos componentes. Finalmente, se enumeran algunas tiendas físicas y en línea donde pueden comprarse estos elementos de hardware abierto.

1. Hardware abierto
Creación de productos de apoyo

2. Lux Camera de Kevin Kadooka
https://www.flickr.com/photos/frostedbutts/11218206576/in/album-72157638372089455/

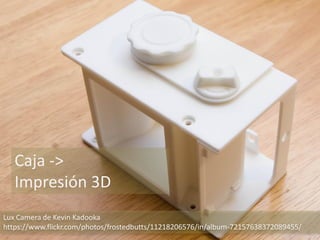

Caja ->
Impresión 3D

3. Lux Camera de Kevin Kadooka
https://www.flickr.com/photos/frostedbutts/11218206576/in/album-72157638372089455/
Cerebro ->
Arduino

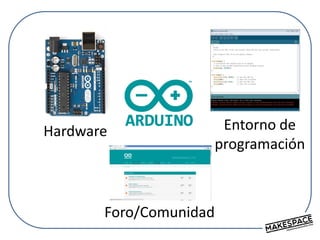

4. Hardware Entorno de
programación
Foro/Comunidad

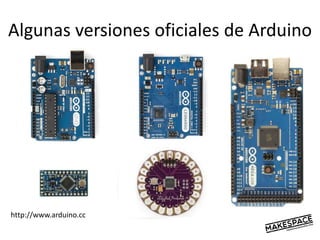

5. Algunas versiones oficiales de Arduino
http://www.arduino.cc

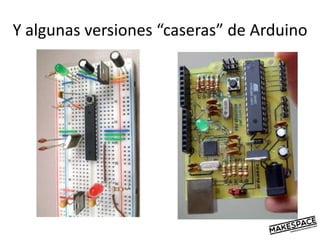

6. Y algunas versiones “caseras” de Arduino

7. Sylvia’s Simple Arduino Projects
http://sylviashow.com/episodes/s1/e3/full/arduino
¿Qué podemos hacer con Arduino?

8. Sensores
Actuadores

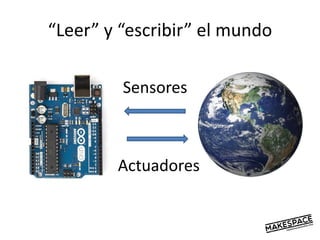

“Leer” y “escribir” el mundo

9. http://www.elecrow.com/
Combinación de sensores/actuadores

10. Botón gigante (9,95 $)
https://www.sparkfun.com/products/9181

11. Joystick (14,95 $)
https://www.sparkfun.com/products/9182

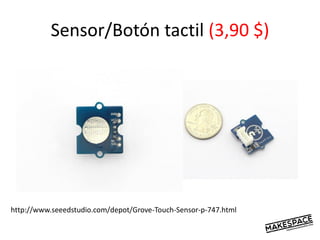

12. Sensor/Botón tactil (3,90 $)
http://www.seeedstudio.com/depot/Grove-Touch-Sensor-p-747.html

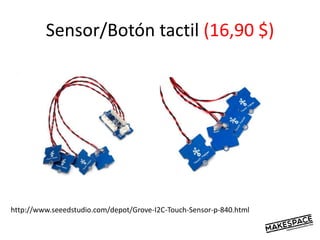

13. Sensor/Botón tactil (16,90 $)
http://www.seeedstudio.com/depot/Grove-I2C-Touch-Sensor-p-840.html

14. Botones textiles (12,95 $)
https://www.sparkfun.com/products/11813

15. Arduino Lilypad
http://lilypadarduino.org/
http://store.arduino.cc/product/E000017
https://www.youtube.com/watch?v=-zRPorOHXgs

16. Sensor de corriente alterna (9,50 $)
http://www.seeedstudio.com/depot/Noninvasive-AC-Current-Sensor-30A-max-p-519.html

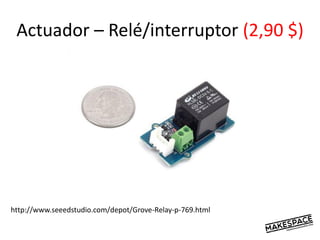

17. Actuador – Relé/interruptor (2,90 $)
http://www.seeedstudio.com/depot/Grove-Relay-p-769.html

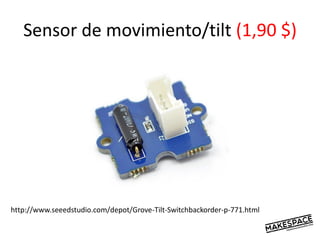

18. Sensor de movimiento/tilt (1,90 $)
http://www.seeedstudio.com/depot/Grove-Tilt-Switchbackorder-p-771.html

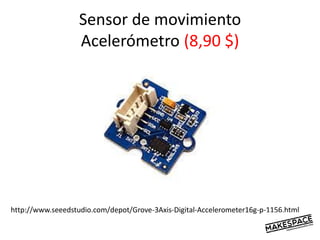

19. Sensor de movimiento
Acelerómetro (8,90 $)
http://www.seeedstudio.com/depot/Grove-3Axis-Digital-Accelerometer16g-p-1156.html

20. Sensor de colisión (8,90 $)
http://www.seeedstudio.com/depot/Grove-Collision-Sensor-p-1132.html

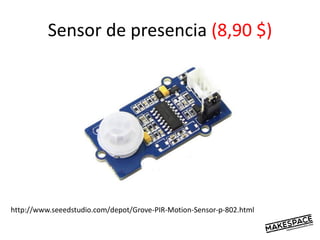

21. Sensor de presencia (8,90 $)
http://www.seeedstudio.com/depot/Grove-PIR-Motion-Sensor-p-802.html

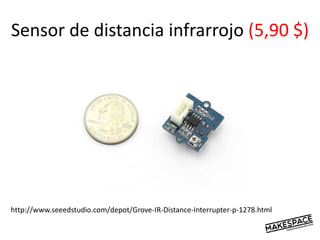

22. Sensor de distancia infrarrojo (5,90 $)
http://www.seeedstudio.com/depot/Grove-IR-Distance-Interrupter-p-1278.html

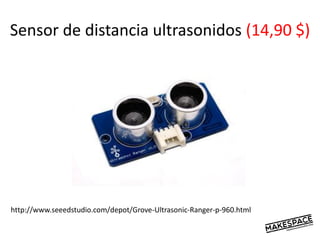

23. Sensor de distancia ultrasonidos (14,90 $)
http://www.seeedstudio.com/depot/Grove-Ultrasonic-Ranger-p-960.html

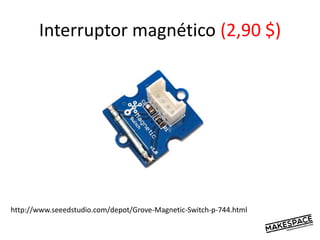

24. Interruptor magnético (2,90 $)
http://www.seeedstudio.com/depot/Grove-Magnetic-Switch-p-744.html

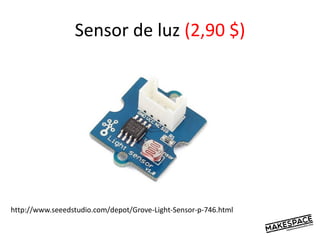

25. Sensor de luz (2,90 $)
http://www.seeedstudio.com/depot/Grove-Light-Sensor-p-746.html

26. Sensor de color (19,90 $)
http://www.seeedstudio.com/depot/Grove-I2C-Color-Sensor-p-854.html

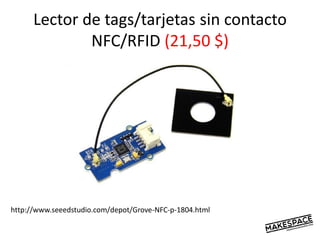

27. Lector de tags/tarjetas sin contacto
NFC/RFID (21,50 $)
http://www.seeedstudio.com/depot/Grove-NFC-p-1804.html

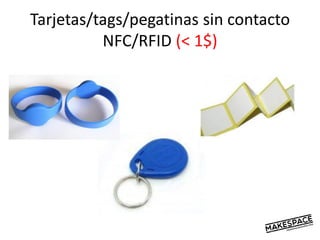

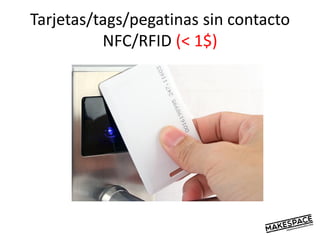

28. Tarjetas/tags/pegatinas sin contacto
NFC/RFID (< 1$)

29. Tarjetas/tags/pegatinas sin contacto
NFC/RFID (< 1$)

30. Conectividad –WiFi (6,90 $)
http://www.seeedstudio.com/depot/WiFi-Serial-Transceiver-Module-w-ESP8266Medium-p-
2397.html

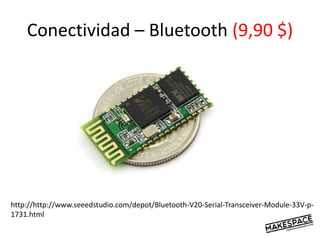

31. Conectividad – Bluetooth (9,90 $)
http://http://www.seeedstudio.com/depot/Bluetooth-V20-Serial-Transceiver-Module-33V-p-
1731.html

32. Conectividad – Móvil GSM (24,90 $)
http://www.seeedstudio.com/depot/LoNet-Mini-GSMGPRS-Breakout-p-2366.html

33. Display – LEDs (desde céntimos de €)

34. Emisor/receptor infrarrojos
Mando a distancia (3,90 $)
http://www.seeedstudio.com/depot/Grove-Infrared-Emitter-p-993.html
http://www.seeedstudio.com/depot/Grove-Infrared-Receiver-p-994.html

35. Sensor de ruido (5,90 $)
http://www.seeedstudio.com/depot/Grove-Loudness-Sensor-p-1382.html?cPath=25

36. Audio – Grabador/Reproductor (7,15 $)
http://www.dx.com/p/produino-sound-voice-recording-and-voice-module-board-with-
microphone-black-blue-292681#.VUDOaSHtmko

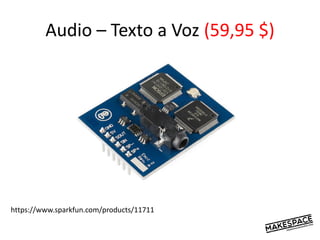

37. Audio – Texto a Voz (59,95 $)
https://www.sparkfun.com/products/11711

38. ¿Dónde comprar?
Disclaimer: lista por orden alfabético y no completa
• Tiendas físicas en Madrid:
– Conectrol
http://conectrol.com/
– Complubot
http://complubot.com/inicio/tienda/
– Diotronic
http://www.diotronic.com/
– Electrónica Embajadores
http://www.electronicaembajadores.com/
– Juguetrónica
http://www.juguetronica.com/

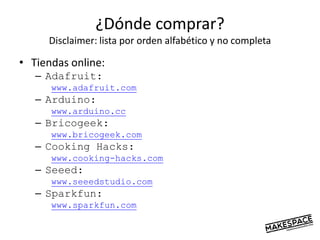

39. ¿Dónde comprar?
Disclaimer: lista por orden alfabético y no completa
• Tiendas online:
– Adafruit:
www.adafruit.com
– Arduino:
www.arduino.cc
– Bricogeek:
www.bricogeek.com
– Cooking Hacks:
www.cooking-hacks.com
– Seeed:
www.seeedstudio.com
– Sparkfun:
www.sparkfun.com

40. ¿Dónde comprar?
Disclaimer: lista por orden alfabético y no completa
• Alternativas online:
– AliExpress:
www.aliexpress.com
– DealExtreme:
www.dx.com
– Ebay:
www.ebay.com

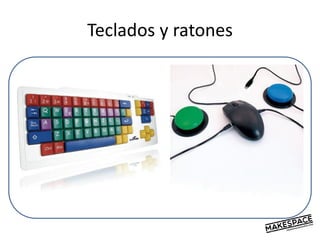

41. Teclados y ratones

42. Arduino Leonardo: un ratón y un
teclado USB de bajo coste
* Clon no oficial

43. Arduino Leonardo: Teclado
• Puede enviar cualquier tecla
• Puede enviar cualquier combinación y
secuencia de teclas
Keyboard.write(‘A’);
Keyboard.press(KEY_LEFT_CTRL);
Keyboard.press(KEY_TAB);
Keyboard.releaseAll();

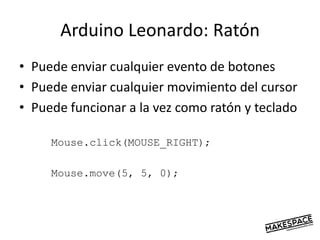

44. Arduino Leonardo: Ratón
• Puede enviar cualquier evento de botones
• Puede enviar cualquier movimiento del cursor
• Puede funcionar a la vez como ratón y teclado
Mouse.click(MOUSE_RIGHT);
Mouse.move(5, 5, 0);

45. Makey Makey: Arduino Leonardo con
teclas preconfiguradas (50 $)
http://makeymakey.com/

46. Makey Makey como producto de apoyo
• Hackcess: Makey Makey ideas by and for people
with disabilities
http://www.makeymakey.com/forums/index.php?board
=7.0
• Use the MaKey MaKey to make DIY assistive
technology for computer access
http://www.instructables.com/id/Use-the-MaKey-
MaKey-to-make-DIY-assistive-technolo/?ALLSTEPS
• DIY Assistive Technology
https://www.youtube.com/watch?v=dln_5kYDU00

47. Makey Makey

48. USB on-the-go: conectar
teclados y ratones a Android

49. Ejemplos de proyectos con Arduino
• OpenSip+Puff
http://jason-webb.info/2013/08/opensippuff-rev-b-
prototype-boards-built-and-tested/
https://vimeo.com/73258457
• Hackibility Make in Italy
http://www.makeinitaly.foundation/hackability-
ecco-i-6-progetti-realizzati-nel-primo-hackathon-
sulla-disabilita/
• Barrido de pantalla en tablet Android

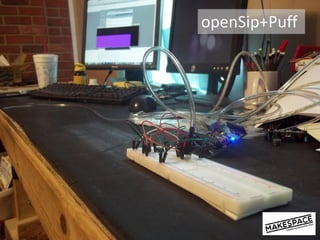

50. openSip+Puff

51. Barrido de pantalla móvil

52. Resumen
• Abierto
• Colaborar/Reutilizar/Adaptar/Compartir
• Sencillo
• Bajo coste
