2. Implementación de una red LAN
Introducción
Por lo general, las empresas que acuden a la informática para satisfacer sus necesidades
de información suelen empezar con unas pocas computadoras y unos cuantos periféricos.
Pero poco a poco se van ampliando tanto los recursos hardware como recursos software
para tanto de software, datos, hardware, etc. La red de área local (LAN), permite la
interconexión de cierto número de ordenadores y periféricos de este modo pueden estar
interconectados y compartir recursos.
Implementación de la red LAN en laboratorio:
Para implementar la red de un laboratorio hemos utilizado los siguientes componentes:

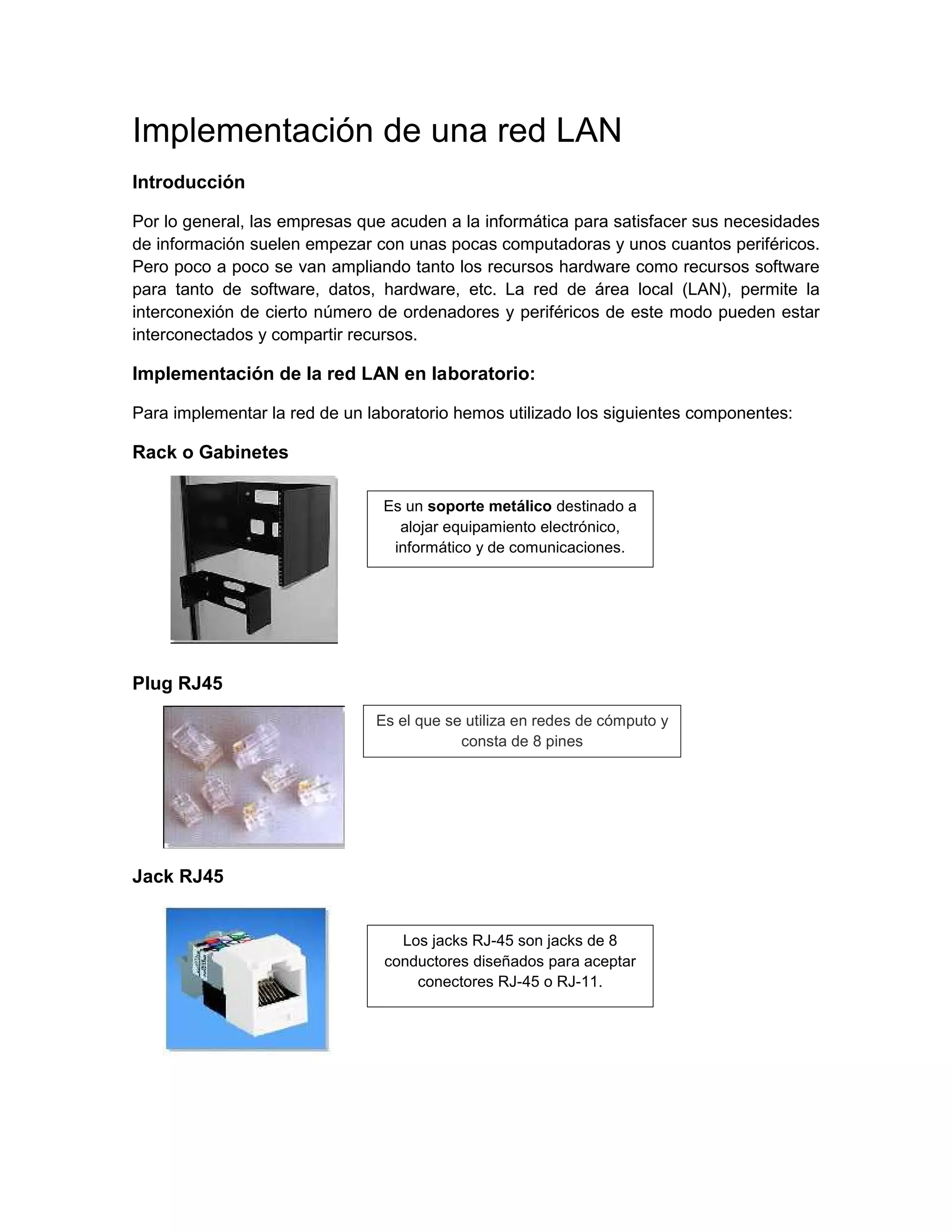

Rack o Gabinetes
Plug RJ45
Jack RJ45
Es un soporte metálico destinado a
alojar equipamiento electrónico,
informático y de comunicaciones.
Los jacks RJ-45 son jacks de 8
conductores diseñados para aceptar
conectores RJ-45 o RJ-11.
Es el que se utiliza en redes de cómputo y
consta de 8 pines

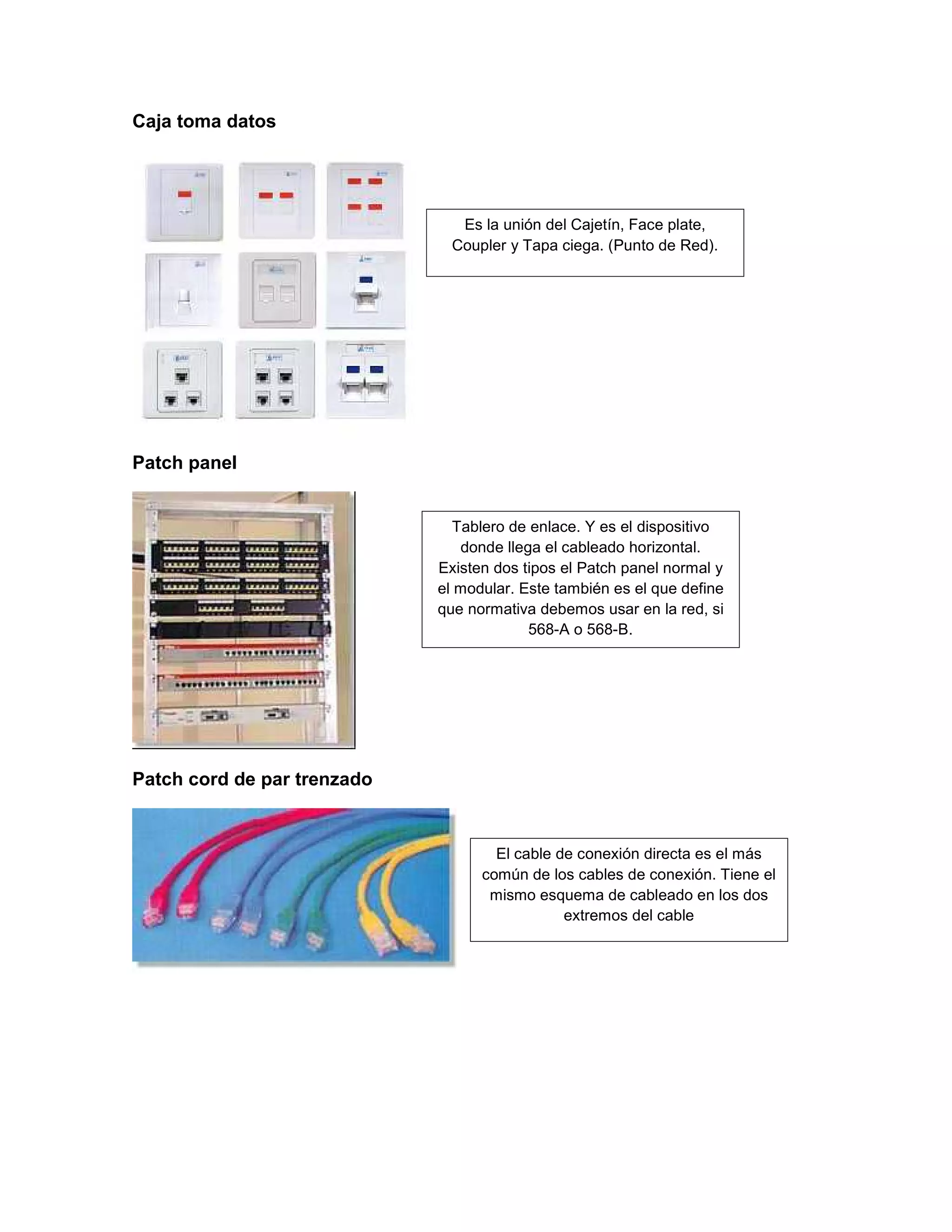

3. Caja toma datos
Patch panel
Patch cord de par trenzado
Es la unión del Cajetín, Face plate,
Coupler y Tapa ciega. (Punto de Red).
Tablero de enlace. Y es el dispositivo
donde llega el cableado horizontal.
Existen dos tipos el Patch panel normal y
el modular. Este también es el que define
que normativa debemos usar en la red, si
568-A o 568-B.
El cable de conexión directa es el más
común de los cables de conexión. Tiene el
mismo esquema de cableado en los dos
extremos del cable

4. Crimping Tool

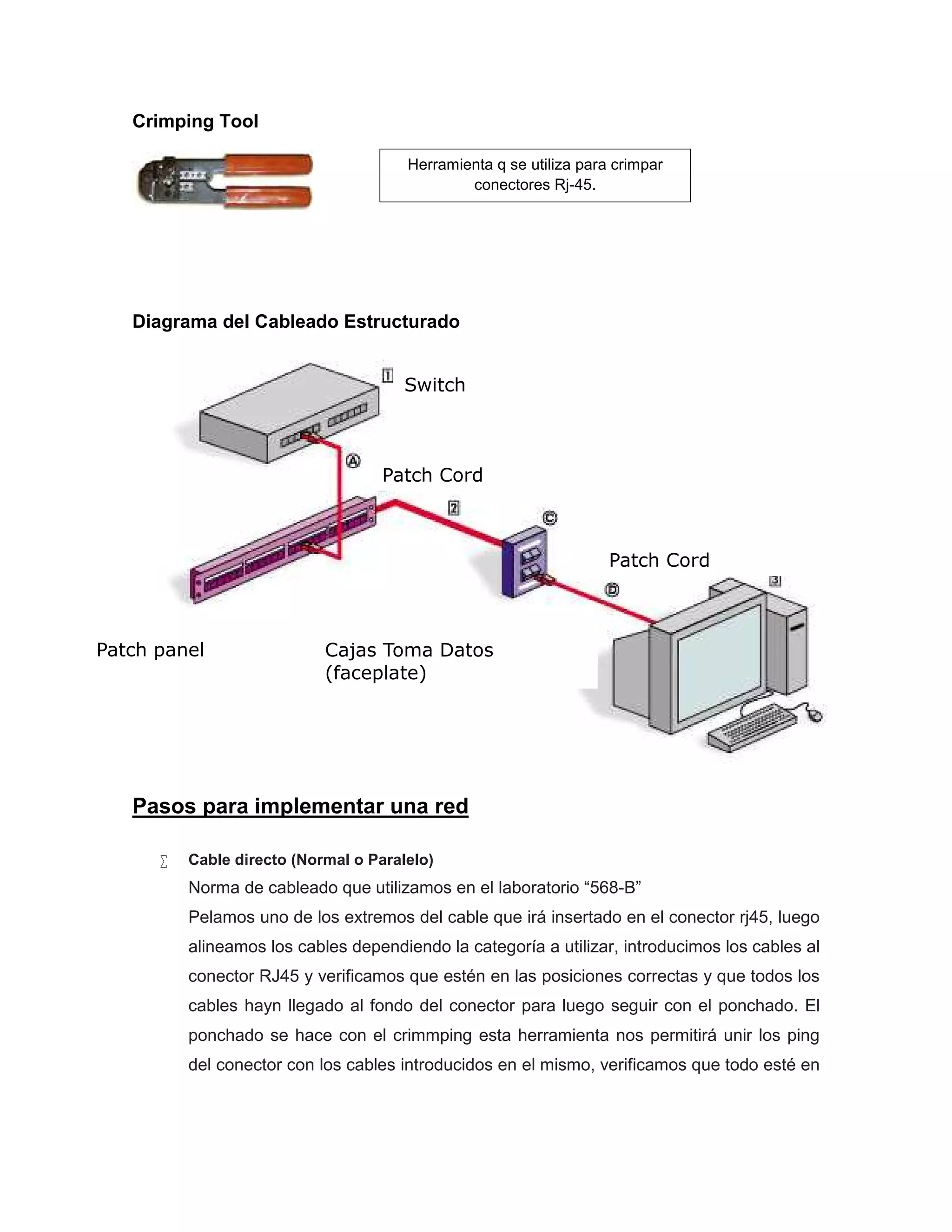

Diagrama del Cableado Estructurado
Pasos para implementar una red
 Cable directo (Normal o Paralelo)
Norma de cableado que utilizamos en el laboratorio “568-B”
Pelamos uno de los extremos del cable que irá insertado en el conector rj45, luego
alineamos los cables dependiendo la categoría a utilizar, introducimos los cables al
conector RJ45 y verificamos que estén en las posiciones correctas y que todos los
cables hayn llegado al fondo del conector para luego seguir con el ponchado. El
ponchado se hace con el crimmping esta herramienta nos permitirá unir los ping
del conector con los cables introducidos en el mismo, verificamos que todo esté en
Switch
Patch panel Cajas Toma Datos
(faceplate)
Patch Cord
Patch Cord
Herramienta q se utiliza para crimpar
conectores Rj-45.

5. su lugar y listo pero si no lo es entonces tendremos que realizar todo el
procedimiento y con un conector nuevo.

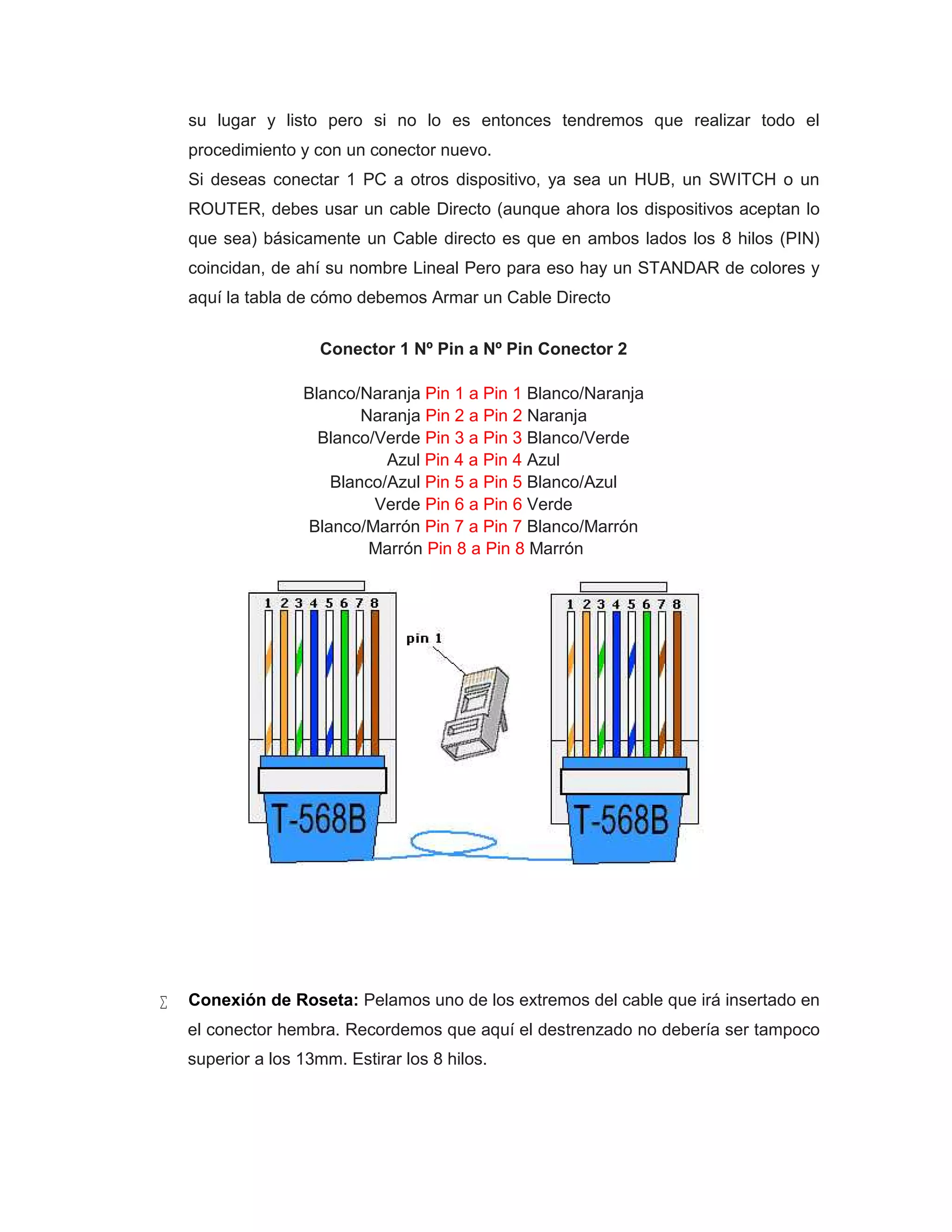

Si deseas conectar 1 PC a otros dispositivo, ya sea un HUB, un SWITCH o un
ROUTER, debes usar un cable Directo (aunque ahora los dispositivos aceptan lo
que sea) básicamente un Cable directo es que en ambos lados los 8 hilos (PIN)
coincidan, de ahí su nombre Lineal Pero para eso hay un STANDAR de colores y
aquí la tabla de cómo debemos Armar un Cable Directo
Conector 1 Nº Pin a Nº Pin Conector 2
Blanco/Naranja Pin 1 a Pin 1 Blanco/Naranja
Naranja Pin 2 a Pin 2 Naranja
Blanco/Verde Pin 3 a Pin 3 Blanco/Verde
Azul Pin 4 a Pin 4 Azul
Blanco/Azul Pin 5 a Pin 5 Blanco/Azul
Verde Pin 6 a Pin 6 Verde
Blanco/Marrón Pin 7 a Pin 7 Blanco/Marrón
Marrón Pin 8 a Pin 8 Marrón
 Conexión de Roseta: Pelamos uno de los extremos del cable que irá insertado en
el conector hembra. Recordemos que aquí el destrenzado no debería ser tampoco
superior a los 13mm. Estirar los 8 hilos.

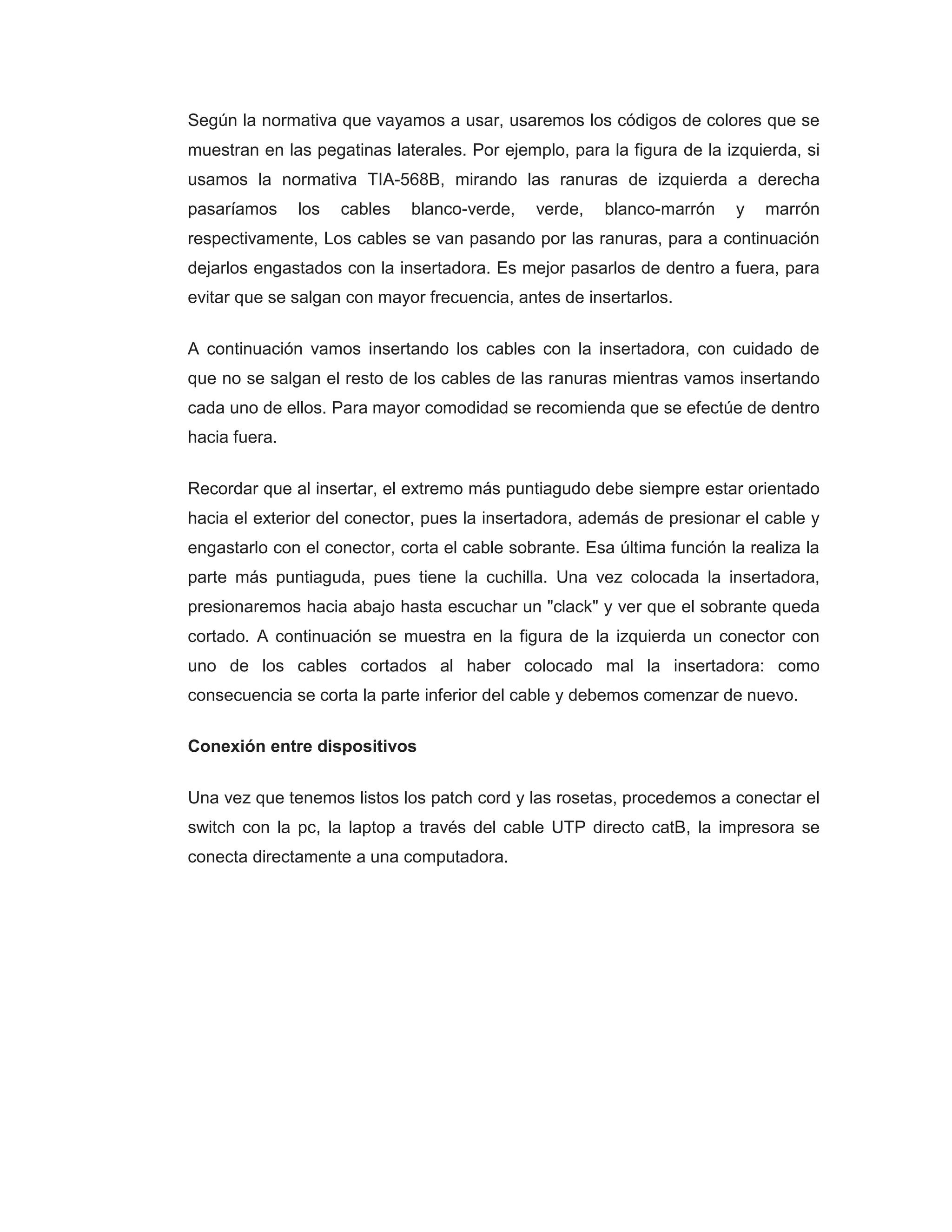

6. Según la normativa que vayamos a usar, usaremos los códigos de colores que se
muestran en las pegatinas laterales. Por ejemplo, para la figura de la izquierda, si
usamos la normativa TIA-568B, mirando las ranuras de izquierda a derecha
pasaríamos los cables blanco-verde, verde, blanco-marrón y marrón
respectivamente, Los cables se van pasando por las ranuras, para a continuación
dejarlos engastados con la insertadora. Es mejor pasarlos de dentro a fuera, para
evitar que se salgan con mayor frecuencia, antes de insertarlos.
A continuación vamos insertando los cables con la insertadora, con cuidado de
que no se salgan el resto de los cables de las ranuras mientras vamos insertando
cada uno de ellos. Para mayor comodidad se recomienda que se efectúe de dentro
hacia fuera.
Recordar que al insertar, el extremo más puntiagudo debe siempre estar orientado
hacia el exterior del conector, pues la insertadora, además de presionar el cable y
engastarlo con el conector, corta el cable sobrante. Esa última función la realiza la
parte más puntiaguda, pues tiene la cuchilla. Una vez colocada la insertadora,
presionaremos hacia abajo hasta escuchar un "clack" y ver que el sobrante queda
cortado. A continuación se muestra en la figura de la izquierda un conector con
uno de los cables cortados al haber colocado mal la insertadora: como
consecuencia se corta la parte inferior del cable y debemos comenzar de nuevo.
Conexión entre dispositivos
Una vez que tenemos listos los patch cord y las rosetas, procedemos a conectar el
switch con la pc, la laptop a través del cable UTP directo catB, la impresora se
conecta directamente a una computadora.

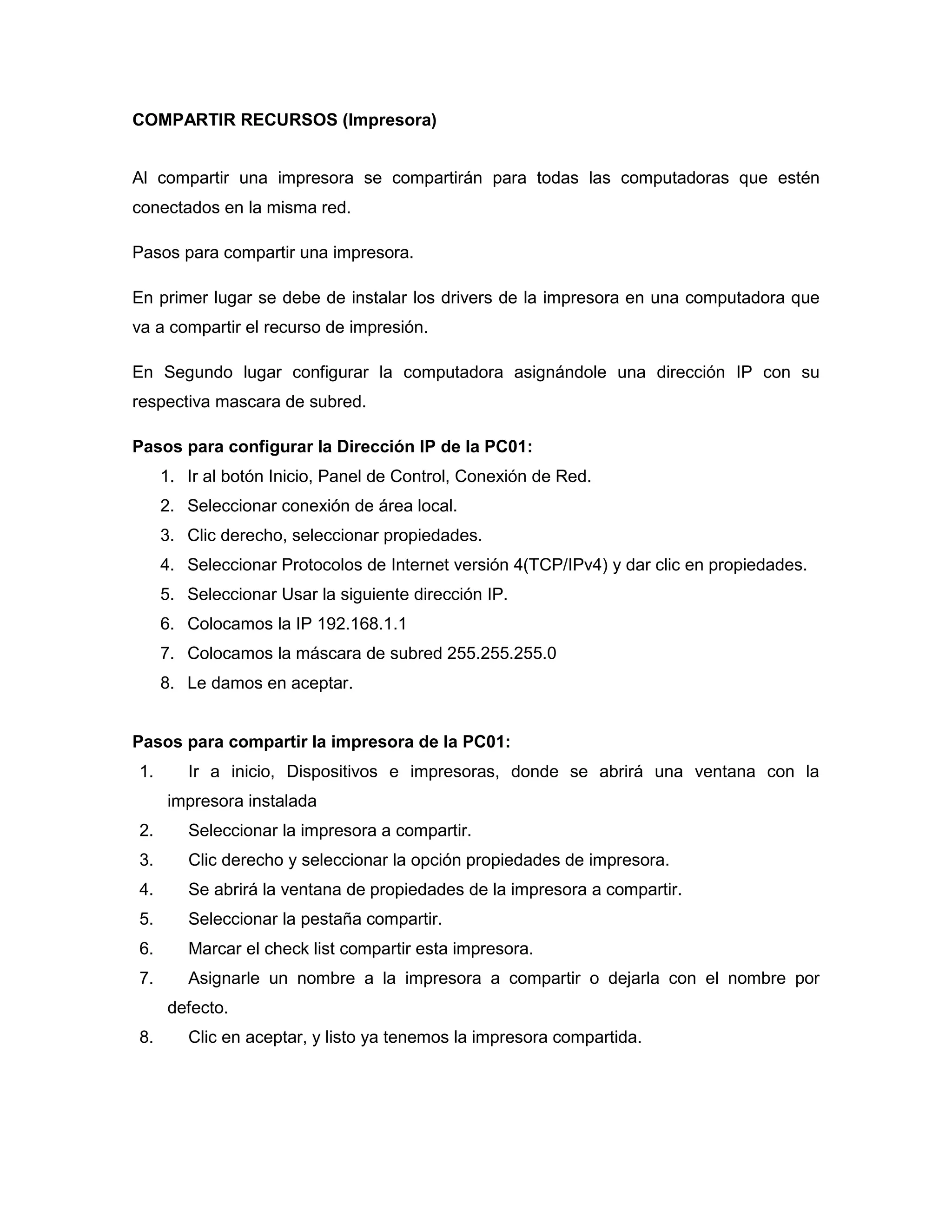

7. COMPARTIR RECURSOS (Impresora)
Al compartir una impresora se compartirán para todas las computadoras que estén
conectados en la misma red.
Pasos para compartir una impresora.
En primer lugar se debe de instalar los drivers de la impresora en una computadora que
va a compartir el recurso de impresión.
En Segundo lugar configurar la computadora asignándole una dirección IP con su
respectiva mascara de subred.
Pasos para configurar la Dirección IP de la PC01:
1. Ir al botón Inicio, Panel de Control, Conexión de Red.
2. Seleccionar conexión de área local.
3. Clic derecho, seleccionar propiedades.
4. Seleccionar Protocolos de Internet versión 4(TCP/IPv4) y dar clic en propiedades.
5. Seleccionar Usar la siguiente dirección IP.
6. Colocamos la IP 192.168.1.1
7. Colocamos la máscara de subred 255.255.255.0
8. Le damos en aceptar.
Pasos para compartir la impresora de la PC01:
1. Ir a inicio, Dispositivos e impresoras, donde se abrirá una ventana con la
impresora instalada
2. Seleccionar la impresora a compartir.
3. Clic derecho y seleccionar la opción propiedades de impresora.
4. Se abrirá la ventana de propiedades de la impresora a compartir.
5. Seleccionar la pestaña compartir.
6. Marcar el check list compartir esta impresora.
7. Asignarle un nombre a la impresora a compartir o dejarla con el nombre por
defecto.
8. Clic en aceptar, y listo ya tenemos la impresora compartida.

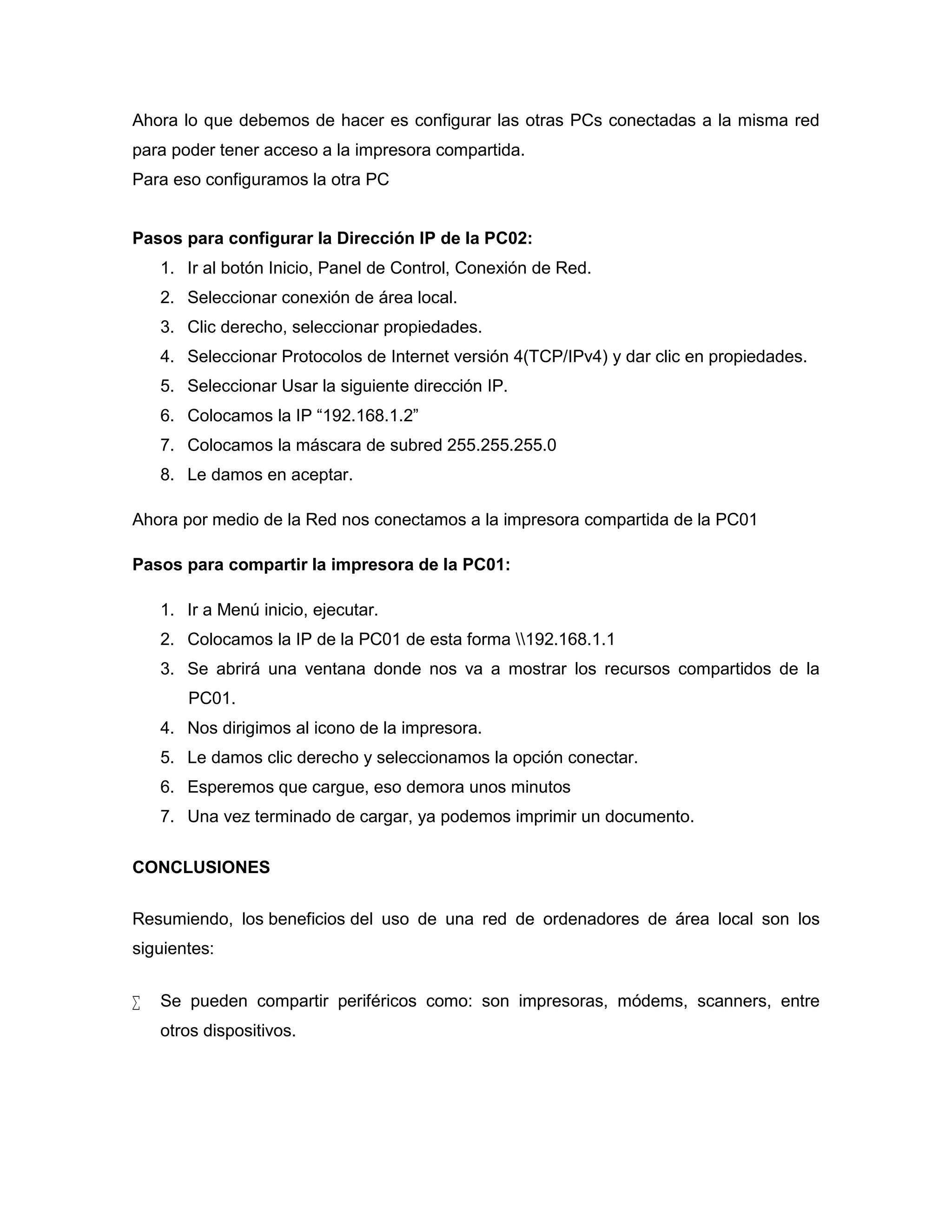

8. Ahora lo que debemos de hacer es configurar las otras PCs conectadas a la misma red
para poder tener acceso a la impresora compartida.
Para eso configuramos la otra PC
Pasos para configurar la Dirección IP de la PC02:
1. Ir al botón Inicio, Panel de Control, Conexión de Red.
2. Seleccionar conexión de área local.
3. Clic derecho, seleccionar propiedades.
4. Seleccionar Protocolos de Internet versión 4(TCP/IPv4) y dar clic en propiedades.
5. Seleccionar Usar la siguiente dirección IP.
6. Colocamos la IP “192.168.1.2”
7. Colocamos la máscara de subred 255.255.255.0
8. Le damos en aceptar.
Ahora por medio de la Red nos conectamos a la impresora compartida de la PC01
Pasos para compartir la impresora de la PC01:
1. Ir a Menú inicio, ejecutar.
2. Colocamos la IP de la PC01 de esta forma 192.168.1.1
3. Se abrirá una ventana donde nos va a mostrar los recursos compartidos de la
PC01.
4. Nos dirigimos al icono de la impresora.
5. Le damos clic derecho y seleccionamos la opción conectar.
6. Esperemos que cargue, eso demora unos minutos
7. Una vez terminado de cargar, ya podemos imprimir un documento.
CONCLUSIONES
Resumiendo, los beneficios del uso de una red de ordenadores de área local son los
siguientes:
 Se pueden compartir periféricos como: son impresoras, módems, scanners, entre
otros dispositivos.

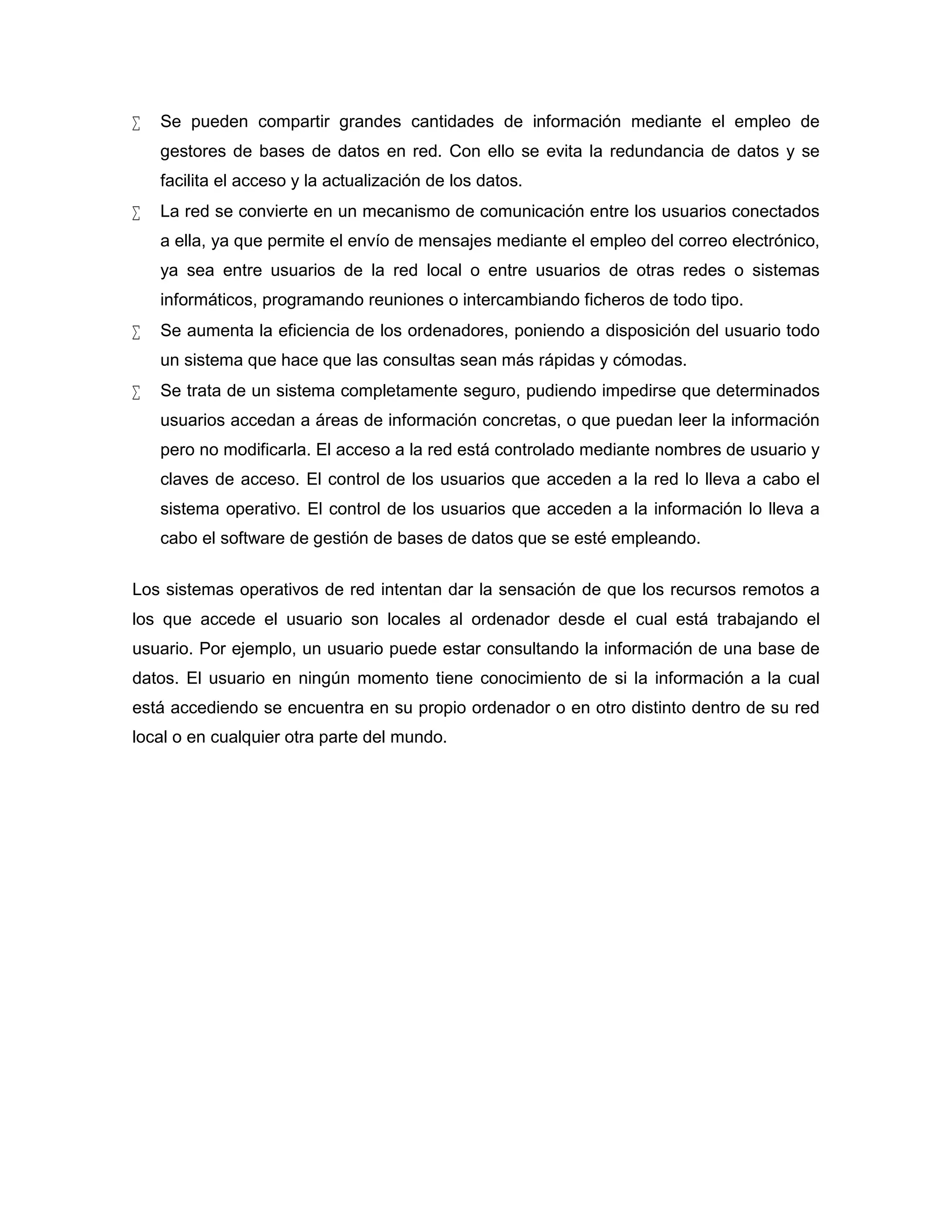

9.  Se pueden compartir grandes cantidades de información mediante el empleo de
gestores de bases de datos en red. Con ello se evita la redundancia de datos y se
facilita el acceso y la actualización de los datos.
 La red se convierte en un mecanismo de comunicación entre los usuarios conectados
a ella, ya que permite el envío de mensajes mediante el empleo del correo electrónico,
ya sea entre usuarios de la red local o entre usuarios de otras redes o sistemas
informáticos, programando reuniones o intercambiando ficheros de todo tipo.
 Se aumenta la eficiencia de los ordenadores, poniendo a disposición del usuario todo
un sistema que hace que las consultas sean más rápidas y cómodas.
 Se trata de un sistema completamente seguro, pudiendo impedirse que determinados
usuarios accedan a áreas de información concretas, o que puedan leer la información
pero no modificarla. El acceso a la red está controlado mediante nombres de usuario y
claves de acceso. El control de los usuarios que acceden a la red lo lleva a cabo el
sistema operativo. El control de los usuarios que acceden a la información lo lleva a
cabo el software de gestión de bases de datos que se esté empleando.
Los sistemas operativos de red intentan dar la sensación de que los recursos remotos a
los que accede el usuario son locales al ordenador desde el cual está trabajando el
usuario. Por ejemplo, un usuario puede estar consultando la información de una base de
datos. El usuario en ningún momento tiene conocimiento de si la información a la cual
está accediendo se encuentra en su propio ordenador o en otro distinto dentro de su red
local o en cualquier otra parte del mundo.
