Este documento describe el diseño de una red inalámbrica en modo infraestructura utilizando el simulador Packet Tracer. Explica conceptos clave como redes inalámbricas, el estándar IEEE 802.11, y los modos operativos infraestructura y ad-hoc. Luego detalla cómo utilizar las herramientas de Packet Tracer para diseñar una red con 3 computadoras, 1 portátil y un router inalámbrico, y configurar los dispositivos para establecer la conectividad inalámbrica.

1. 2010
Red inalámbrica en Modo
Infraestructura
Jesús Daniel Rodríguez Oyola
Univrsidad de Cartagena
Ingenieria de Sistemas
23/04/2010

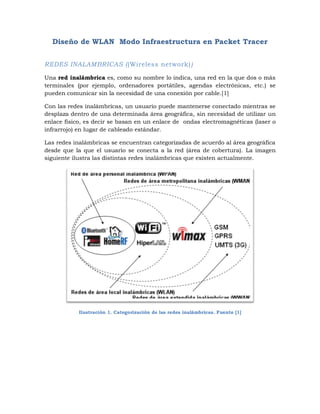

2. Diseño de WLAN Modo Infraestructura en Packet Tracer
REDES INALAMBRICAS ((Wireless network))
Una red inalámbrica es, como su nombre lo indica, una red en la que dos o más
terminales (por ejemplo, ordenadores portátiles, agendas electrónicas, etc.) se
pueden comunicar sin la necesidad de una conexión por cable.[1]
Con las redes inalámbricas, un usuario puede mantenerse conectado mientras se
desplaza dentro de una determinada área geográfica, sin necesidad de utilizar un
enlace físico, es decir se basan en un enlace de ondas electromagnéticas (laser o
infrarrojo) en lugar de cableado estándar.
Las redes inalámbricas se encuentran categorizadas de acuerdo al área geográfica
desde que la que el usuario se conecta a la red (área de cobertura). La imagen
siguiente ilustra las distintas redes inalámbricas que existen actualmente.
Ilustración 1. Categorización de las redes inalámbricas. Fuente [1]

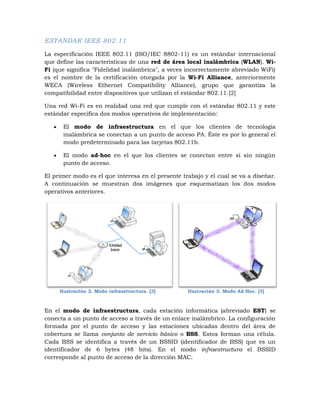

3. ESTANDAR IEEE 802.11
La especificación IEEE 802.11 (ISO/IEC 8802-11) es un estándar internacional
que define las características de una red de área local inalámbrica (WLAN). Wi-
Fi (que significa "Fidelidad inalámbrica", a veces incorrectamente abreviado WiFi)
es el nombre de la certificación otorgada por la Wi-Fi Alliance, anteriormente
WECA (Wireless Ethernet Compatibility Alliance), grupo que garantiza la
compatibilidad entre dispositivos que utilizan el estándar 802.11.[2]
Una red Wi-Fi es en realidad una red que cumple con el estándar 802.11 y este
estándar especifica dos modos operativos de implementación:
 El modo de infraestructura en el que los clientes de tecnología
inalámbrica se conectan a un punto de acceso PA. Éste es por lo general el
modo predeterminado para las tarjetas 802.11b.
 El modo ad-hoc en el que los clientes se conectan entre sí sin ningún
punto de acceso.
El primer modo es el que interesa en el presente trabajo y el cual se va a diseñar.
A continuación se muestran dos imágenes que esquematizan los dos modos
operativos anteriores.
Ilustración 2. Modo infraestructura. [3] Ilustración 3. Modo Ad Hoc. [3]
En el modo de infraestructura, cada estación informática (abreviado EST) se
conecta a un punto de acceso a través de un enlace inalámbrico. La configuración
formada por el punto de acceso y las estaciones ubicadas dentro del área de
cobertura se llama conjunto de servicio básico o BSS. Estos forman una célula.
Cada BSS se identifica a través de un BSSID (identificador de BSS) que es un
identificador de 6 bytes (48 bits). En el modo infraestructura el BSSID
corresponde al punto de acceso de la dirección MAC.

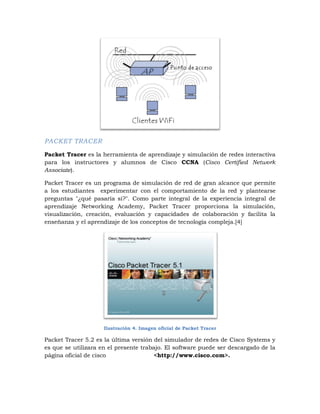

4. PACKET TRACER
Packet Tracer es la herramienta de aprendizaje y simulación de redes interactiva
para los instructores y alumnos de Cisco CCNA (Cisco Certified Network
Associate).
Packet Tracer es un programa de simulación de red de gran alcance que permite
a los estudiantes experimentar con el comportamiento de la red y plantearse
preguntas "¿qué pasaría si?". Como parte integral de la experiencia integral de
aprendizaje Networking Academy, Packet Tracer proporciona la simulación,
visualización, creación, evaluación y capacidades de colaboración y facilita la
enseñanza y el aprendizaje de los conceptos de tecnología compleja.[4]
Ilustración 4. Imagen oficial de Packet Tracer
Packet Tracer 5.2 es la última versión del simulador de redes de Cisco Systems y
es que se utilizara en el presente trabajo. El software puede ser descargado de la
página oficial de cisco <http://www.cisco.com>.

5. ENORNO DE TRABAJO PACKET TRACER 5.2
Si se tiene ya tenemos instalado Packet Tracer 5.2 en el computador, hay que dar
clic sobre el icono de acceso al software y se abrirá el entorno de trabajo que
muestra la imagen siguiente:
1
2
3
4
11 5
6
8
10
7 9

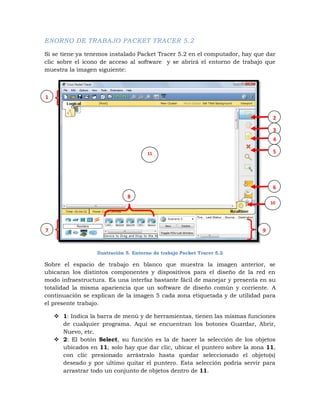

Ilustración 5. Entorno de trabajo Packet Tracer 5.2
Sobre el espacio de trabajo en blanco que muestra la imagen anterior, se
ubicaran los distintos componentes y dispositivos para el diseño de la red en
modo infraestructura. Es una interfaz bastante fácil de manejar y presenta en su
totalidad la misma apariencia que un software de diseño común y corriente. A
continuación se explican de la imagen 5 cada zona etiquetada y de utilidad para
el presente trabajo.
 1: Indica la barra de menú y de herramientas, tienen las mismas funciones
de cualquier programa. Aquí se encuentran los botones Guardar, Abrir,
Nuevo, etc.
 2: El botón Select, su función es la de hacer la selección de los objetos
ubicados en 11, solo hay que dar clic, ubicar el puntero sobre la zona 11,
con clic presionado arrástralo hasta quedar seleccionado el objeto(s)
deseado y por ultimo quitar el puntero. Esta selección podría servir para
arrastrar todo un conjunto de objetos dentro de 11.

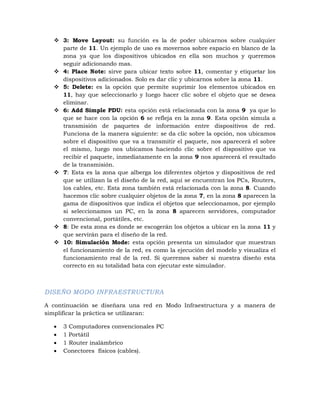

6.  3: Move Layout: su función es la de poder ubicarnos sobre cualquier
parte de 11. Un ejemplo de uso es movernos sobre espacio en blanco de la
zona ya que los dispositivos ubicados en ella son muchos y queremos
seguir adicionando mas.
 4: Place Note: sirve para ubicar texto sobre 11, comentar y etiquetar los
dispositivos adicionados. Solo es dar clic y ubicarnos sobre la zona 11.
 5: Delete: es la opción que permite suprimir los elementos ubicados en
11, hay que seleccionarlo y luego hacer clic sobre el objeto que se desea
eliminar.
 6: Add Simple PDU: esta opción está relacionada con la zona 9 ya que lo
que se hace con la opción 6 se refleja en la zona 9. Esta opción simula a
transmisión de paquetes de información entre dispositivos de red.
Funciona de la manera siguiente: se da clic sobre la opción, nos ubicamos
sobre el dispositivo que va a transmitir el paquete, nos aparecerá el sobre
el mismo, luego nos ubicamos haciendo clic sobre el dispositivo que va
recibir el paquete, inmediatamente en la zona 9 nos aparecerá el resultado
de la transmisión.
 7: Esta es la zona que alberga los diferentes objetos y dispositivos de red
que se utilizan la el diseño de la red, aquí se encuentran los PCs, Routers,
los cables, etc. Esta zona también está relacionada con la zona 8. Cuando
hacemos clic sobre cualquier objetos de la zona 7, en la zona 8 aparecen la
gama de dispositivos que indica el objetos que seleccionamos, por ejemplo
si seleccionamos un PC, en la zona 8 aparecen servidores, computador
convencional, portátiles, etc.
 8: De esta zona es donde se escogerán los objetos a ubicar en la zona 11 y
que servirán para el diseño de la red.
 10: Simulación Mode: esta opción presenta un simulador que muestran
el funcionamiento de la red, es como la ejecución del modelo y visualiza el
funcionamiento real de la red. Si queremos saber si nuestra diseño esta
correcto en su totalidad bata con ejecutar este simulador.
DISEÑO MODO INFRAESTRUCTURA
A continuación se diseñara una red en Modo Infraestructura y a manera de
simplificar la práctica se utilizaran:
 3 Computadores convencionales PC
 1 Portátil
 1 Router inalámbrico
 Conectores físicos (cables).

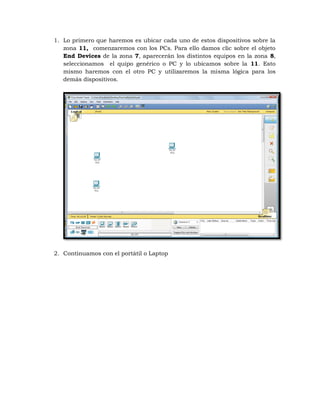

7. 1. Lo primero que haremos es ubicar cada uno de estos dispositivos sobre la
zona 11, comenzaremos con los PCs. Para ello damos clic sobre el objeto
End Devices de la zona 7, aparecerán los distintos equipos en la zona 8,
seleccionamos el quipo genérico o PC y lo ubicamos sobre la 11. Esto
mismo haremos con el otro PC y utilizaremos la misma lógica para los
demás dispositivos.
2. Continuamos con el portátil o Laptop

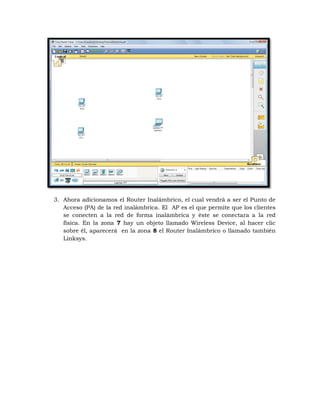

8. 3. Ahora adicionamos el Router Inalámbrico, el cual vendrá a ser el Punto de
Acceso (PA) de la red inalámbrica. El AP es el que permite que los clientes
se conecten a la red de forma inalámbrica y éste se conectara a la red
física. En la zona 7 hay un objeto llamado Wireless Device, al hacer clic
sobre él, aparecerá en la zona 8 el Router Inalámbrico o llamado también
Linksys.

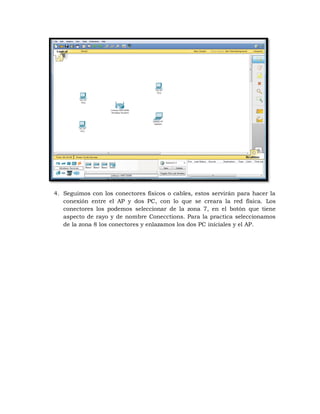

9. 4. Seguimos con los conectores físicos o cables, estos servirán para hacer la
conexión entre el AP y dos PC, con lo que se creara la red física. Los
conectores los podemos seleccionar de la zona 7, en el botón que tiene
aspecto de rayo y de nombre Conecctions. Para la practica seleccionamos
de la zona 8 los conectores y enlazamos los dos PC iníciales y el AP.

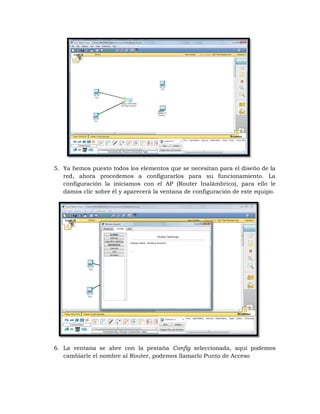

10. 5. Ya hemos puesto todos los elementos que se necesitan para el diseño de la
red, ahora procedemos a configurarlos para su funcionamiento. La
configuración la iniciamos con el AP (Router Inalámbrico), para ello le
damos clic sobre él y aparecerá la ventana de configuración de este equipo.
6. La ventana se abre con la pestaña Config seleccionada, aquí podemos
cambiarle el nombre al Router, podemos llamarlo Punto de Acceso

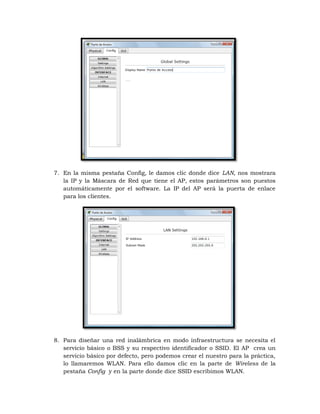

11. 7. En la misma pestaña Config, le damos clic donde dice LAN, nos mostrara
la IP y la Máscara de Red que tiene el AP, estos parámetros son puestos
automáticamente por el software. La IP del AP será la puerta de enlace
para los clientes.
8. Para diseñar una red inalámbrica en modo infraestructura se necesita el
servicio básico o BSS y su respectivo identificador o SSID. El AP crea un
servicio básico por defecto, pero podemos crear el nuestro para la práctica,
lo llamaremos WLAN. Para ello damos clic en la parte de Wireless de la
pestaña Config y en la parte donde dice SSID escribimos WLAN.

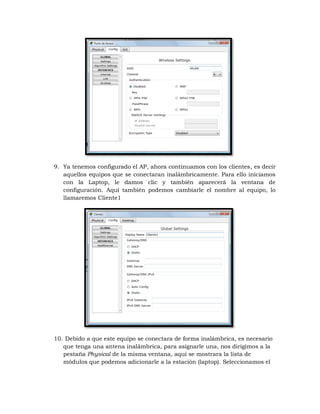

12. 9. Ya tenemos configurado el AP, ahora continuamos con los clientes, es decir
aquellos equipos que se conectaran inalámbricamente. Para ello iniciamos
con la Laptop, le damos clic y también aparecerá la ventana de
configuración. Aquí también podemos cambiarle el nombre al equipo, lo
llamaremos Cliente1
10. Debido a que este equipo se conectara de forma inalámbrica, es necesario
que tenga una antena inalámbrica, para asignarle una, nos dirigimos a la
pestaña Physical de la misma ventana, aquí se mostrara la lista de
módulos que podemos adicionarle a la estación (laptop). Seleccionamos el

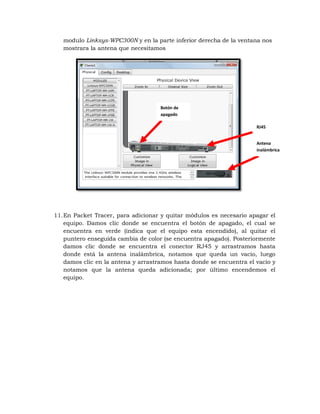

13. modulo Linksys-WPC300N y en la parte inferior derecha de la ventana nos
mostrara la antena que necesitamos
Botón de
apagado
RJ45
Antena
inalámbrica
11. En Packet Tracer, para adicionar y quitar módulos es necesario apagar el
equipo. Damos clic donde se encuentra el botón de apagado, el cual se
encuentra en verde (indica que el equipo esta encendido), al quitar el
puntero enseguida cambia de color (se encuentra apagado). Posteriormente
damos clic donde se encuentra el conector RJ45 y arrastramos hasta
donde está la antena inalámbrica, notamos que queda un vacio, luego
damos clic en la antena y arrastramos hasta donde se encuentra el vacio y
notamos que la antena queda adicionada; por último encendemos el
equipo.

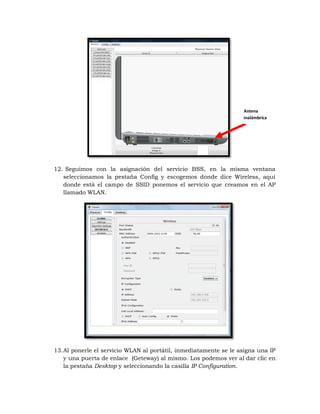

14. Antena
inalámbrica
12. Seguimos con la asignación del servicio BSS, en la misma ventana
seleccionamos la pestaña Config y escogemos donde dice Wireless, aquí
donde está el campo de SSID ponemos el servicio que creamos en el AP
llamado WLAN.
13. Al ponerle el servicio WLAN al portátil, inmediatamente se le asigna una IP
y una puerta de enlace (Geteway) al mismo. Los podemos ver al dar clic en
la pestaña Desktop y seleccionando la casilla IP Configuration.

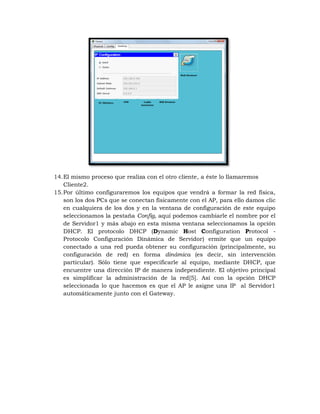

15. 14. El mismo proceso que realiza con el otro cliente, a éste lo llamaremos
Cliente2.
15. Por último configuraremos los equipos que vendrá a formar la red física,
son los dos PCs que se conectan físicamente con el AP, para ello damos clic
en cualquiera de los dos y en la ventana de configuración de este equipo
seleccionamos la pestaña Config, aquí podemos cambiarle el nombre por el
de Servidor1 y más abajo en esta misma ventana seleccionamos la opción
DHCP. El protocolo DHCP (Dynamic Host Configuration Protocol -
Protocolo Configuración Dinámica de Servidor) ermite que un equipo
conectado a una red pueda obtener su configuración (principalmente, su
configuración de red) en forma dinámica (es decir, sin intervención
particular). Sólo tiene que especificarle al equipo, mediante DHCP, que
encuentre una dirección IP de manera independiente. El objetivo principal
es simplificar la administración de la red[5]. Así con la opción DHCP
seleccionada lo que hacemos es que el AP le asigne una IP al Servidor1
automáticamente junto con el Gateway.

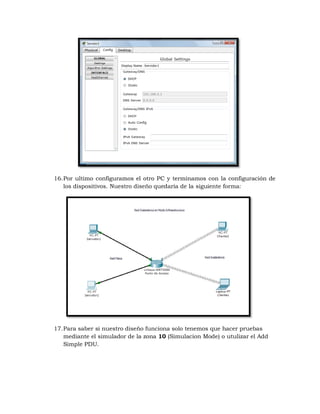

16. 16. Por ultimo configuramos el otro PC y terminamos con la configuración de
los dispositivos. Nuestro diseño quedaría de la siguiente forma:
17. Para saber si nuestro diseño funciona solo tenemos que hacer pruebas
mediante el simulador de la zona 10 (Simulacion Mode) o utulizar el Add
Simple PDU.

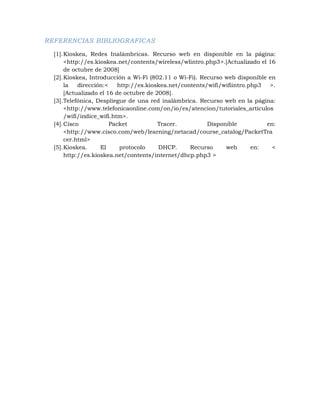

17. REFERENCIAS BIBLIOGRAFICAS
[1]. Kioskea, Redes Inalámbricas. Recurso web en disponible en la página:
<http://es.kioskea.net/contents/wireless/wlintro.php3>.[Actualizado el 16
de octubre de 2008]
[2]. Kioskea, Introducción a Wi-Fi (802.11 o Wi-Fi). Recurso web disponible en
la dirección:< http://es.kioskea.net/contents/wifi/wifiintro.php3 >.
[Actualizado el 16 de octubre de 2008].
[3]. Telefónica, Despliegue de una red inalámbrica. Recurso web en la página:
<http://www.telefonicaonline.com/on/io/es/atencion/tutoriales_articulos
/wifi/indice_wifi.htm>.
[4]. Cisco Packet Tracer. Disponible en:
<http://www.cisco.com/web/learning/netacad/course_catalog/PacketTra
cer.html>
[5]. Kioskea. El protocolo DHCP. Recurso web en: <
http://es.kioskea.net/contents/internet/dhcp.php3 >
