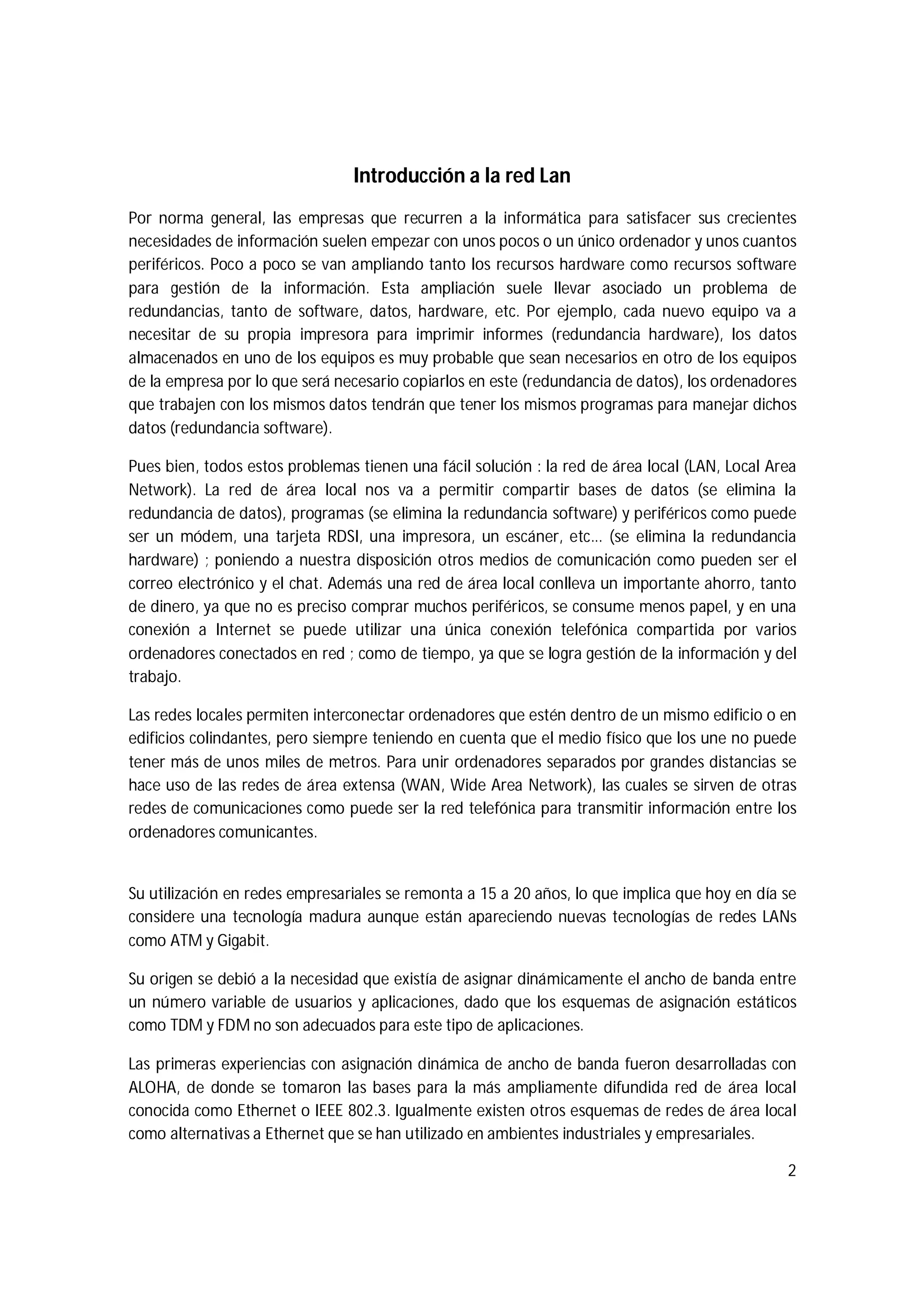

Introducción a la red Lan
Por norma general, las empresas que recurren a la informática para satisfacer sus crecientes
necesidades de información suelen empezar con unos pocos o un único ordenador y unos cuantos
periféricos. Poco a poco se van ampliando tanto los recursos hardware como recursos software
para gestión de la información. Esta ampliación suele llevar asociado un problema de
redundancias, tanto de software, datos, hardware, etc. Por ejemplo, cada nuevo equipo va a
necesitar de su propia impresora para imprimir informes (redundancia hardware), los datos
almacenados en uno de los equipos es muy probable que sean necesarios en otro de los equipos
de la empresa por lo que será necesario copiarlos en este (redundancia de datos), los ordenadores
que trabajen con los mismos datos tendrán que tener los mismos programas para manejar dichos
datos (redundancia software).
Pues bien, todos estos problemas tienen una fácil solución : la red de área local (LAN, Local Area
Network). La red de área local nos va a permitir compartir bases de datos (se elimina la
redundancia de datos), programas (se elimina la redundancia software) y periféricos como puede
ser un módem, una tarjeta RDSI, una impresora, un escáner, etc... (se elimina la redundancia
hardware) ; poniendo a nuestra disposición otros medios de comunicación como pueden ser el
correo electrónico y el chat. Además una red de área local conlleva un importante ahorro, tanto
de dinero, ya que no es preciso comprar muchos periféricos, se consume menos papel, y en una
conexión a Internet se puede utilizar una única conexión telefónica compartida por varios
ordenadores conectados en red ; como de tiempo, ya que se logra gestión de la información y del
trabajo.
Las redes locales permiten interconectar ordenadores que estén dentro de un mismo edificio o en
edificios colindantes, pero siempre teniendo en cuenta que el medio físico que los une no puede
tener más de unos miles de metros. Para unir ordenadores separados por grandes distancias se
hace uso de las redes de área extensa (WAN, Wide Area Network), las cuales se sirven de otras
redes de comunicaciones como puede ser la red telefónica para transmitir información entre los
ordenadores comunicantes.
Su utilización en redes empresariales se remonta a 15 a 20 años, lo que implica que hoy en día se
considere una tecnología madura aunque están apareciendo nuevas tecnologías de redes LANs
como ATM y Gigabit.
Su origen se debió a la necesidad que existía de asignar dinámicamente el ancho de banda entre
un número variable de usuarios y aplicaciones, dado que los esquemas de asignación estáticos
como TDM y FDM no son adecuados para este tipo de aplicaciones.
Las primeras experiencias con asignación dinámica de ancho de banda fueron desarrolladas con
ALOHA, de donde se tomaron las bases para la más ampliamente difundida red de área local
conocida como Ethernet o IEEE 802.3. Igualmente existen otros esquemas de redes de área local
como alternativas a Ethernet que se han utilizado en ambientes industriales y empresariales.

3. 3

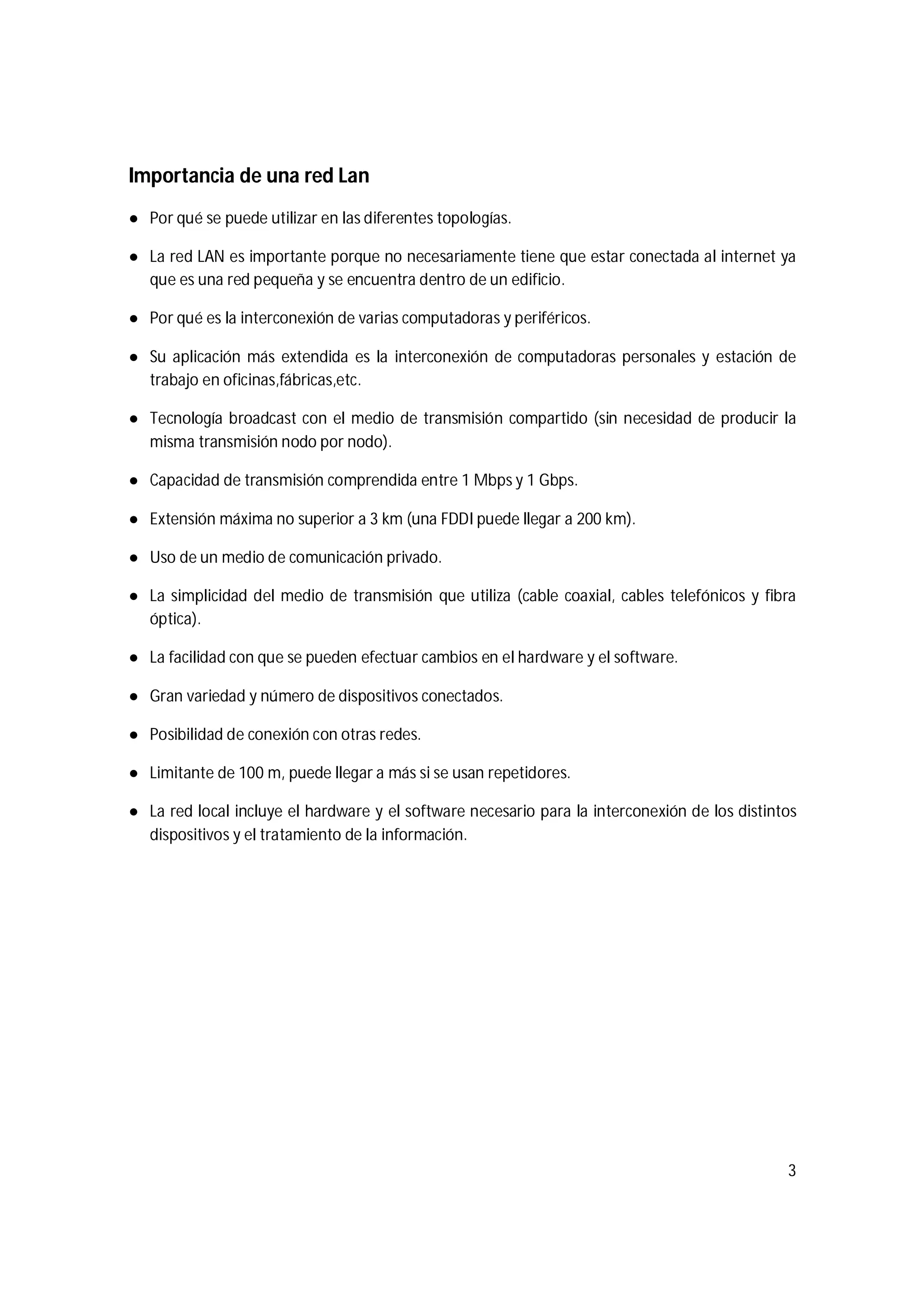

Importancia de una red Lan
● Por qué se puede utilizar en las diferentes topologías.
● La red LAN es importante porque no necesariamente tiene que estar conectada al internet ya
que es una red pequeña y se encuentra dentro de un edificio.
● Por qué es la interconexión de varias computadoras y periféricos.
● Su aplicación más extendida es la interconexión de computadoras personales y estación de
trabajo en oficinas,fábricas,etc.
● Tecnología broadcast con el medio de transmisión compartido (sin necesidad de producir la
misma transmisión nodo por nodo).
● Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
● Extensión máxima no superior a 3 km (una FDDI puede llegar a 200 km).
● Uso de un medio de comunicación privado.
● La simplicidad del medio de transmisión que utiliza (cable coaxial, cables telefónicos y fibra
óptica).
● La facilidad con que se pueden efectuar cambios en el hardware y el software.
● Gran variedad y número de dispositivos conectados.
● Posibilidad de conexión con otras redes.
● Limitante de 100 m, puede llegar a más si se usan repetidores.
● La red local incluye el hardware y el software necesario para la interconexión de los distintos
dispositivos y el tratamiento de la información.

4. 4
Proceso para crear una red Lan
Los requisitos para crear la red local son los siguientes:

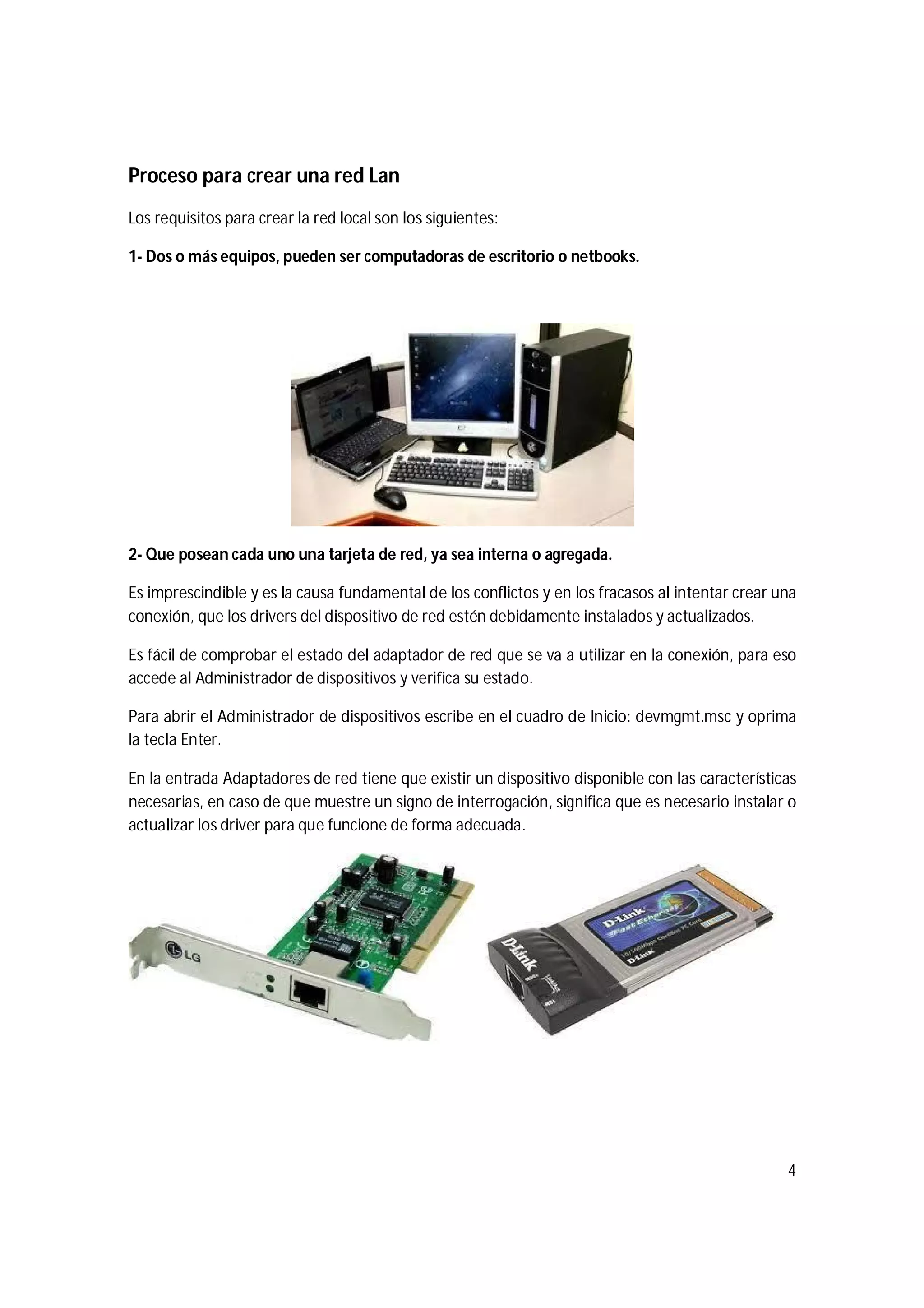

1- Dos o más equipos, pueden ser computadoras de escritorio o netbooks.
2- Que posean cada uno una tarjeta de red, ya sea interna o agregada.
Es imprescindible y es la causa fundamental de los conflictos y en los fracasos al intentar crear una
conexión, que los drivers del dispositivo de red estén debidamente instalados y actualizados.
Es fácil de comprobar el estado del adaptador de red que se va a utilizar en la conexión, para eso
accede al Administrador de dispositivos y verifica su estado.
Para abrir el Administrador de dispositivos escribe en el cuadro de Inicio: devmgmt.msc y oprima
la tecla Enter.
En la entrada Adaptadores de red tiene que existir un dispositivo disponible con las características
necesarias, en caso de que muestre un signo de interrogación, significa que es necesario instalar o
actualizar los driver para que funcione de forma adecuada.

5. 5

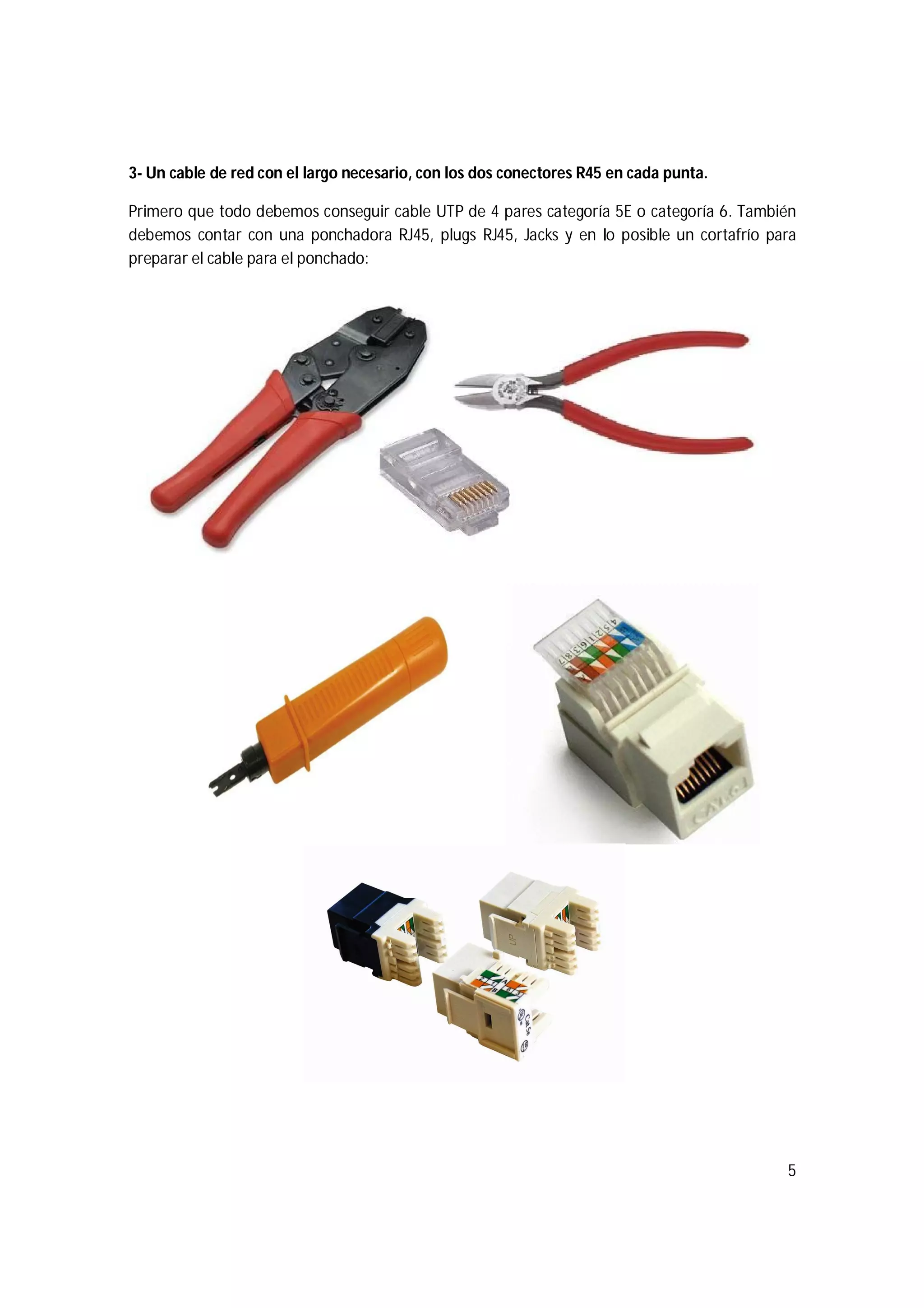

3- Un cable de red con el largo necesario, con los dos conectores R45 en cada punta.
Primero que todo debemos conseguir cable UTP de 4 pares categoría 5E o categoría 6. También
debemos contar con una ponchadora RJ45, plugs RJ45, Jacks y en lo posible un cortafrío para
preparar el cable para el ponchado:

6. 6

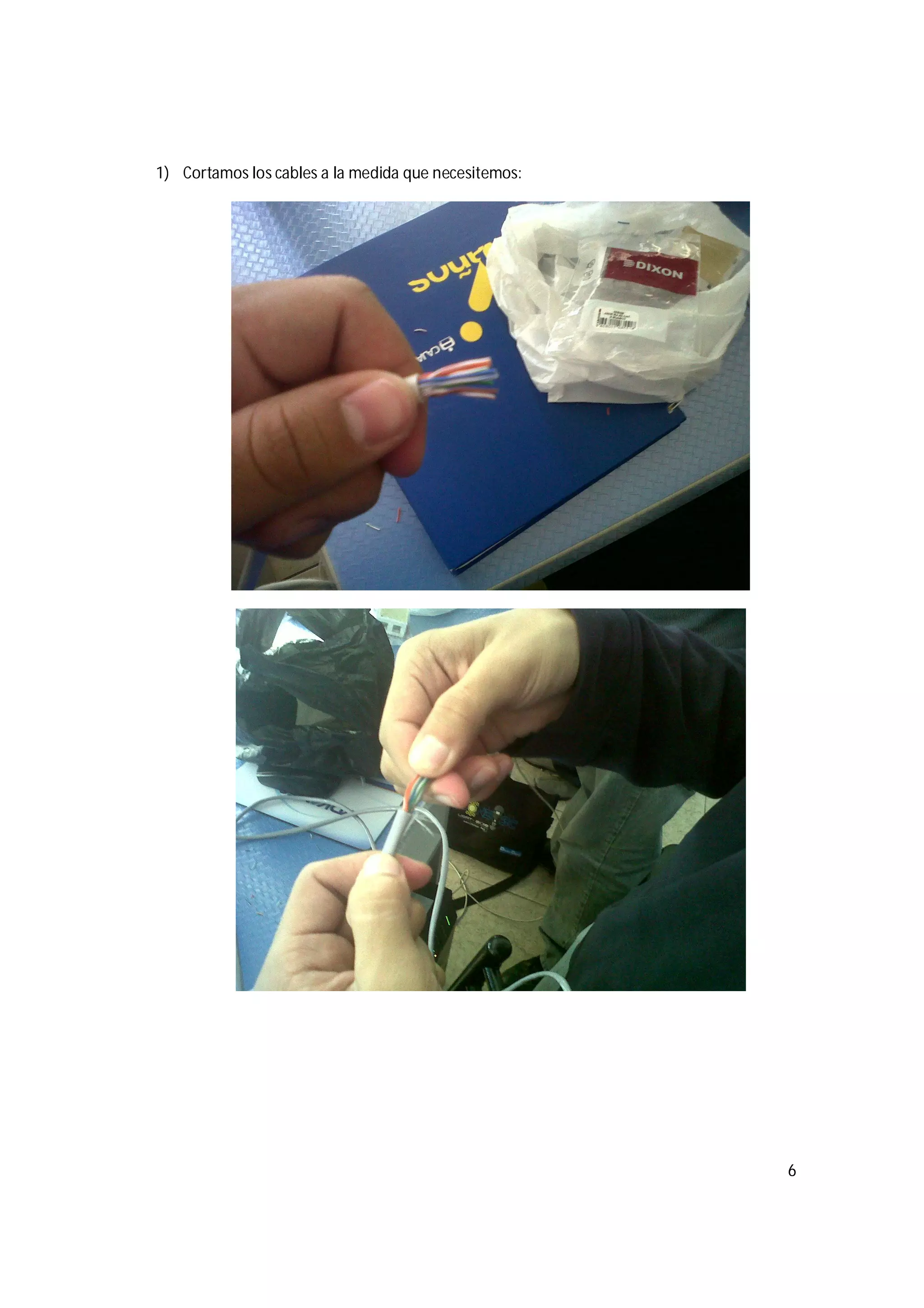

1) Cortamos los cables a la medida que necesitemos:

7. 7

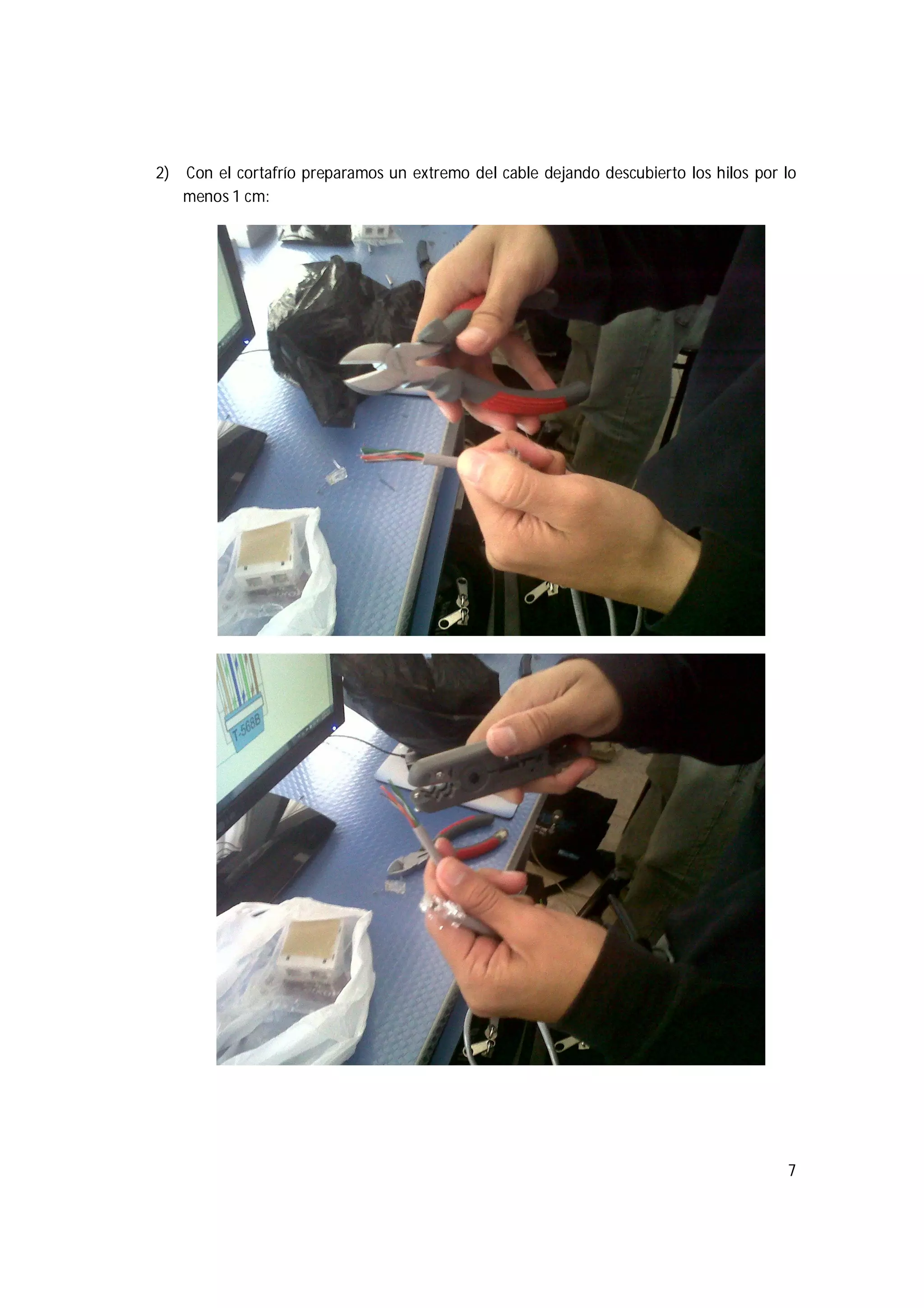

2) Con el cortafrío preparamos un extremo del cable dejando descubierto los hilos por lo
menos 1 cm:

8. 8

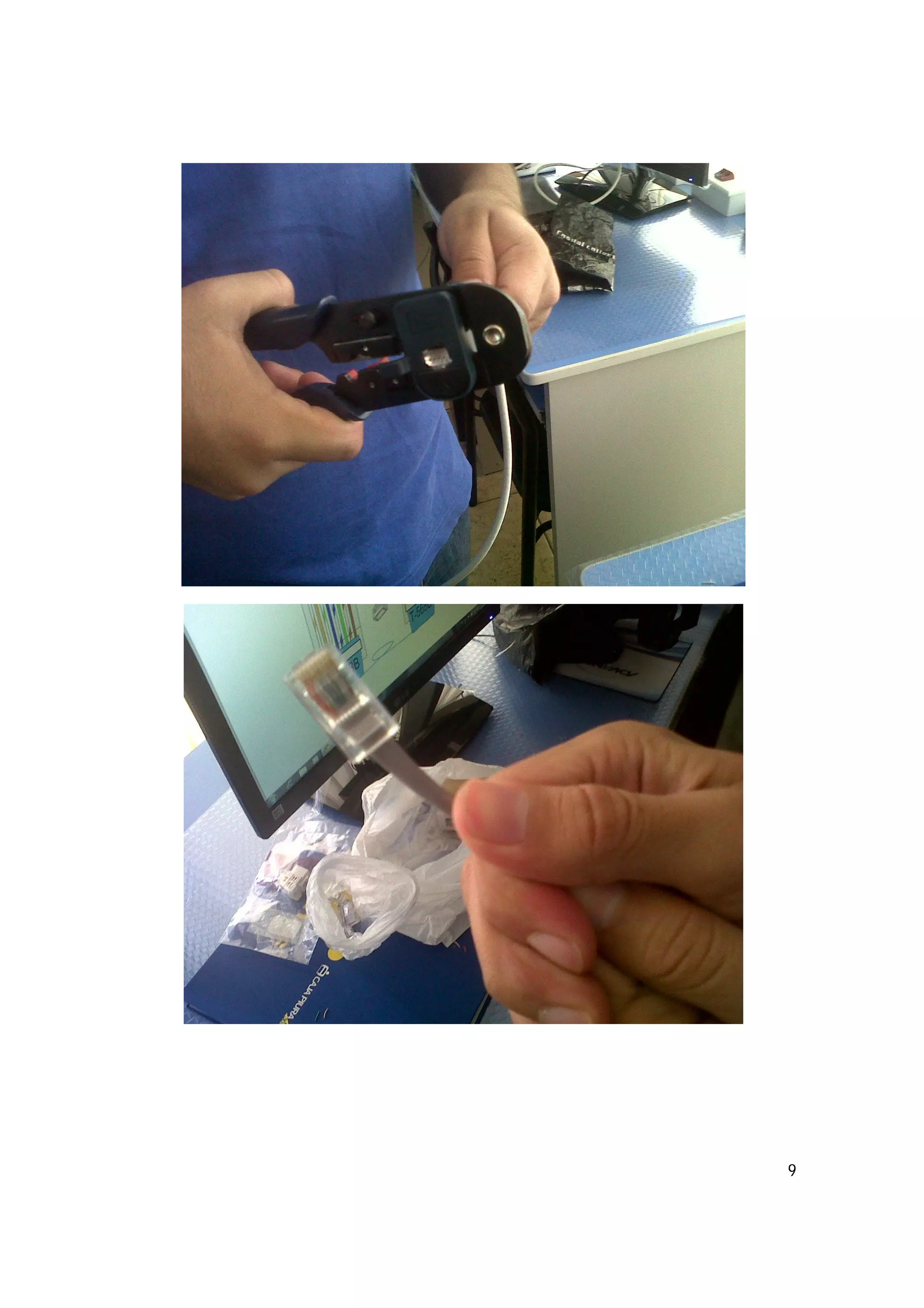

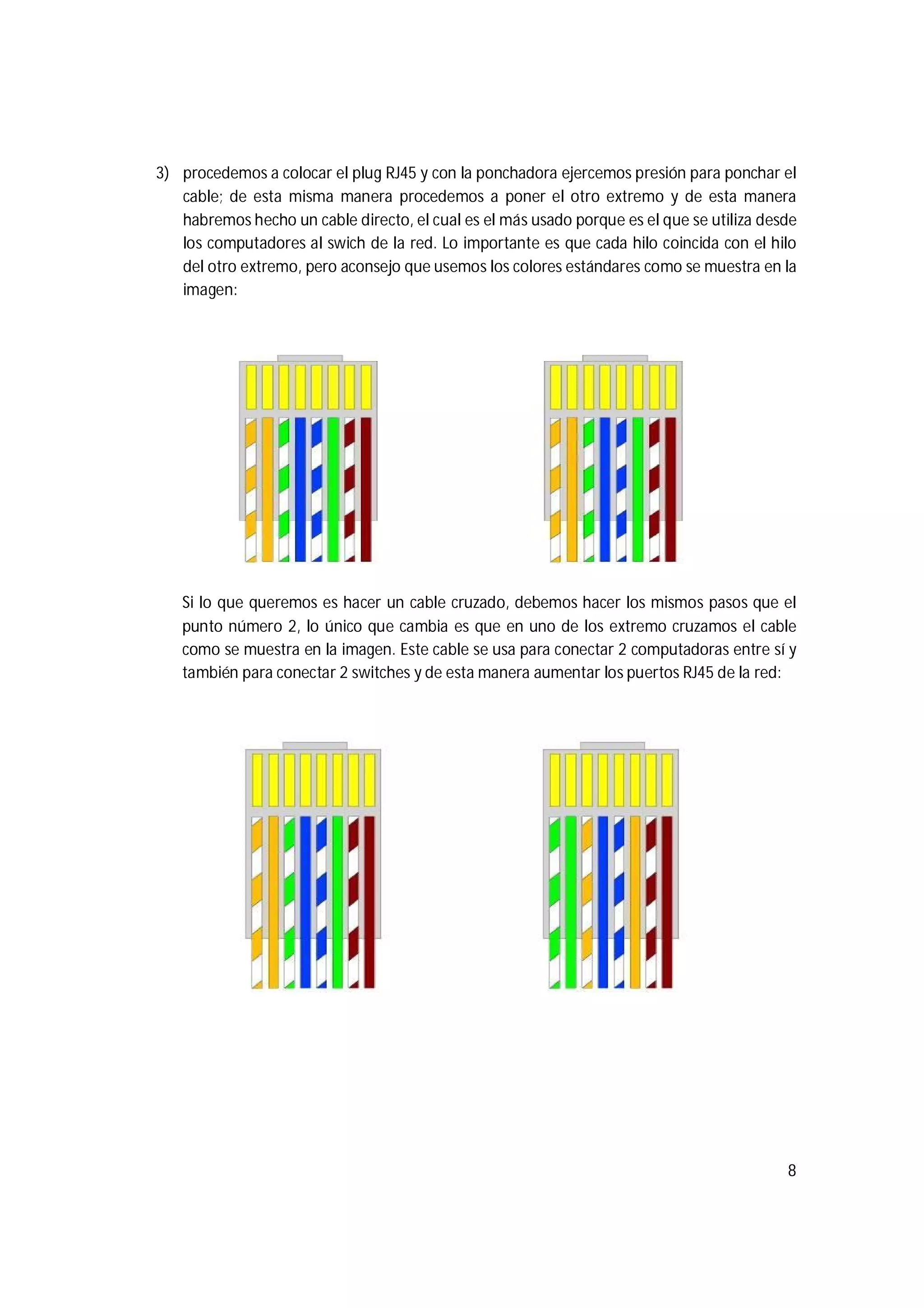

3) procedemos a colocar el plug RJ45 y con la ponchadora ejercemos presión para ponchar el
cable; de esta misma manera procedemos a poner el otro extremo y de esta manera
habremos hecho un cable directo, el cual es el más usado porque es el que se utiliza desde
los computadores al swich de la red. Lo importante es que cada hilo coincida con el hilo
del otro extremo, pero aconsejo que usemos los colores estándares como se muestra en la
imagen:
Si lo que queremos es hacer un cable cruzado, debemos hacer los mismos pasos que el
punto número 2, lo único que cambia es que en uno de los extremo cruzamos el cable
como se muestra en la imagen. Este cable se usa para conectar 2 computadoras entre sí y
también para conectar 2 switches y de esta manera aumentar los puertos RJ45 de la red:

9. 9

10. 10

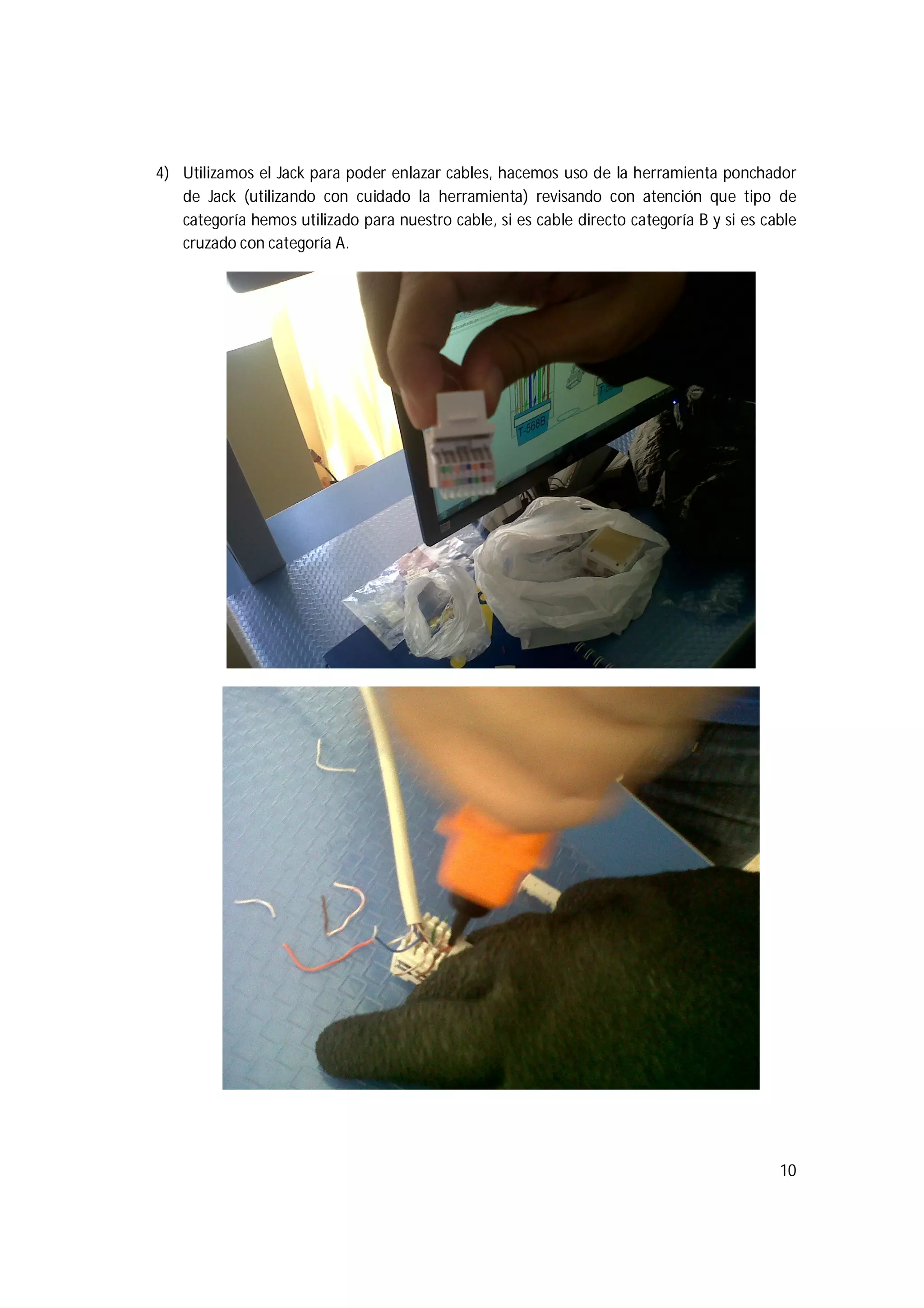

4) Utilizamos el Jack para poder enlazar cables, hacemos uso de la herramienta ponchador
de Jack (utilizando con cuidado la herramienta) revisando con atención que tipo de
categoría hemos utilizado para nuestro cable, si es cable directo categoría B y si es cable
cruzado con categoría A.

11. 11

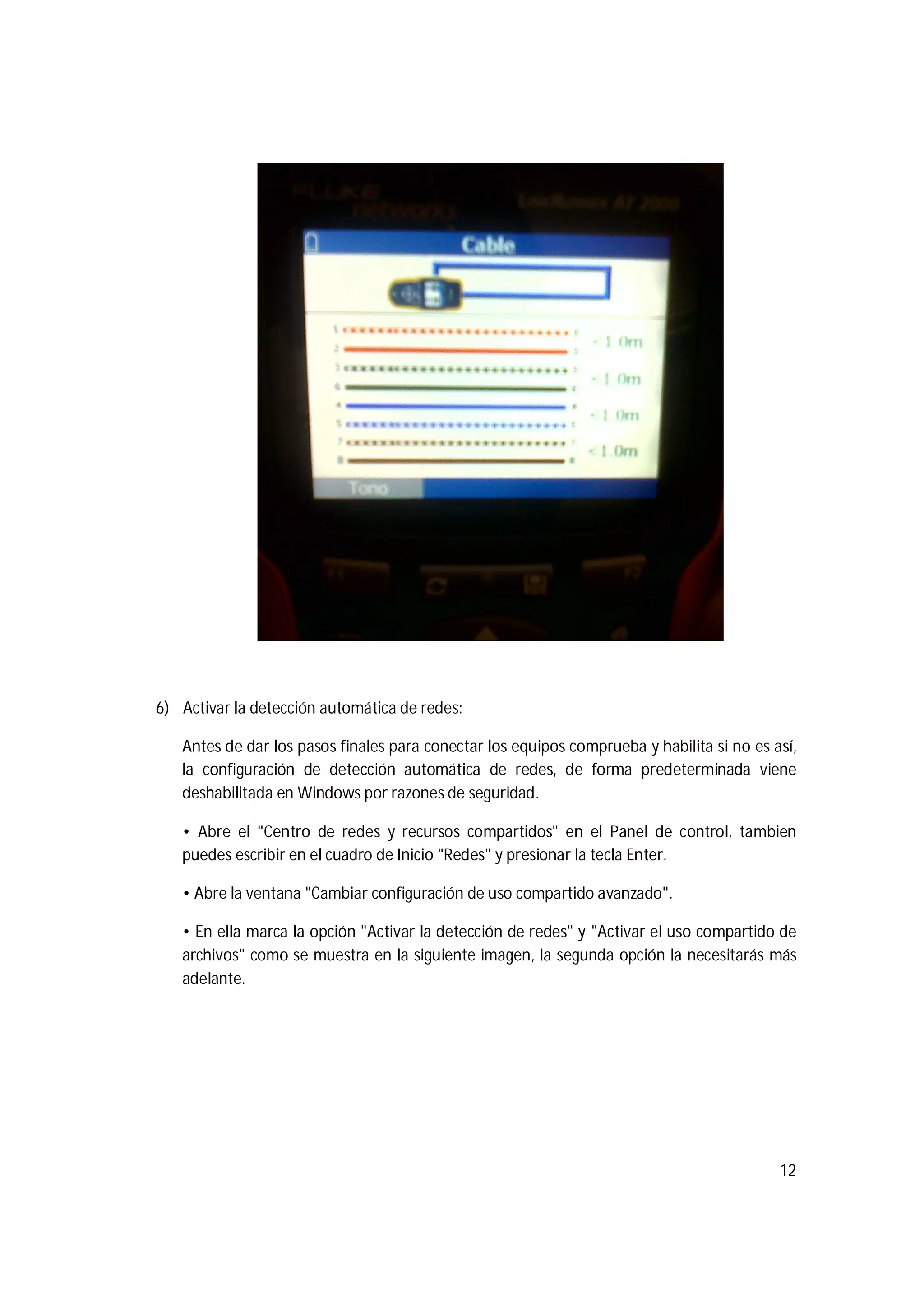

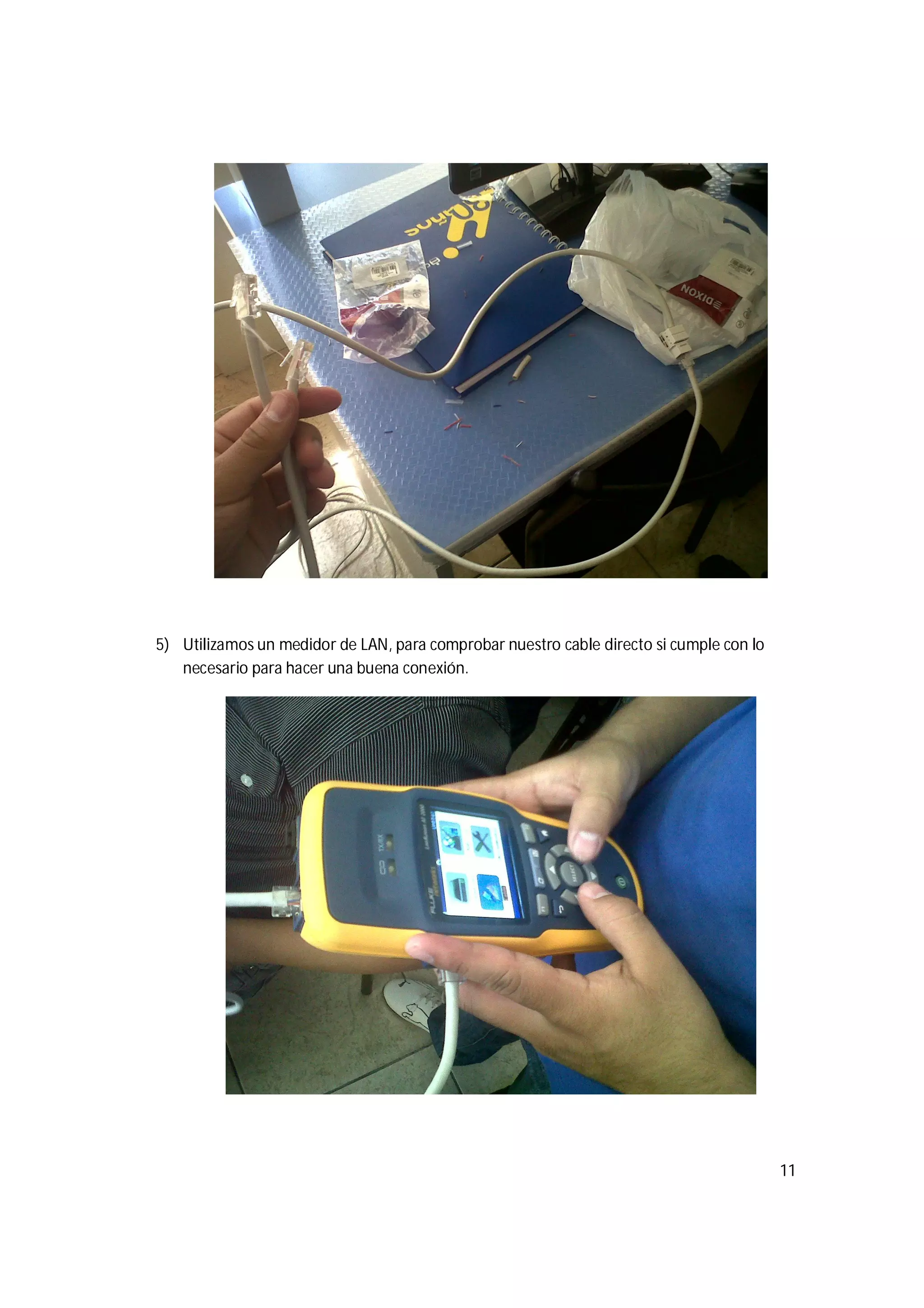

5) Utilizamos un medidor de LAN, para comprobar nuestro cable directo si cumple con lo
necesario para hacer una buena conexión.

12. 12
6) Activar la detección automática de redes:
Antes de dar los pasos finales para conectar los equipos comprueba y habilita si no es así,
la configuración de detección automática de redes, de forma predeterminada viene
deshabilitada en Windows por razones de seguridad.
• Abre el "Centro de redes y recursos compartidos" en el Panel de control, tambien
puedes escribir en el cuadro de Inicio "Redes" y presionar la tecla Enter.
• Abre la ventana "Cambiar configuración de uso compartido avanzado".
• En ella marca la opción "Activar la detección de redes" y "Activar el uso compartido de
archivos" como se muestra en la siguiente imagen, la segunda opción la necesitarás más
adelante.

13. 13

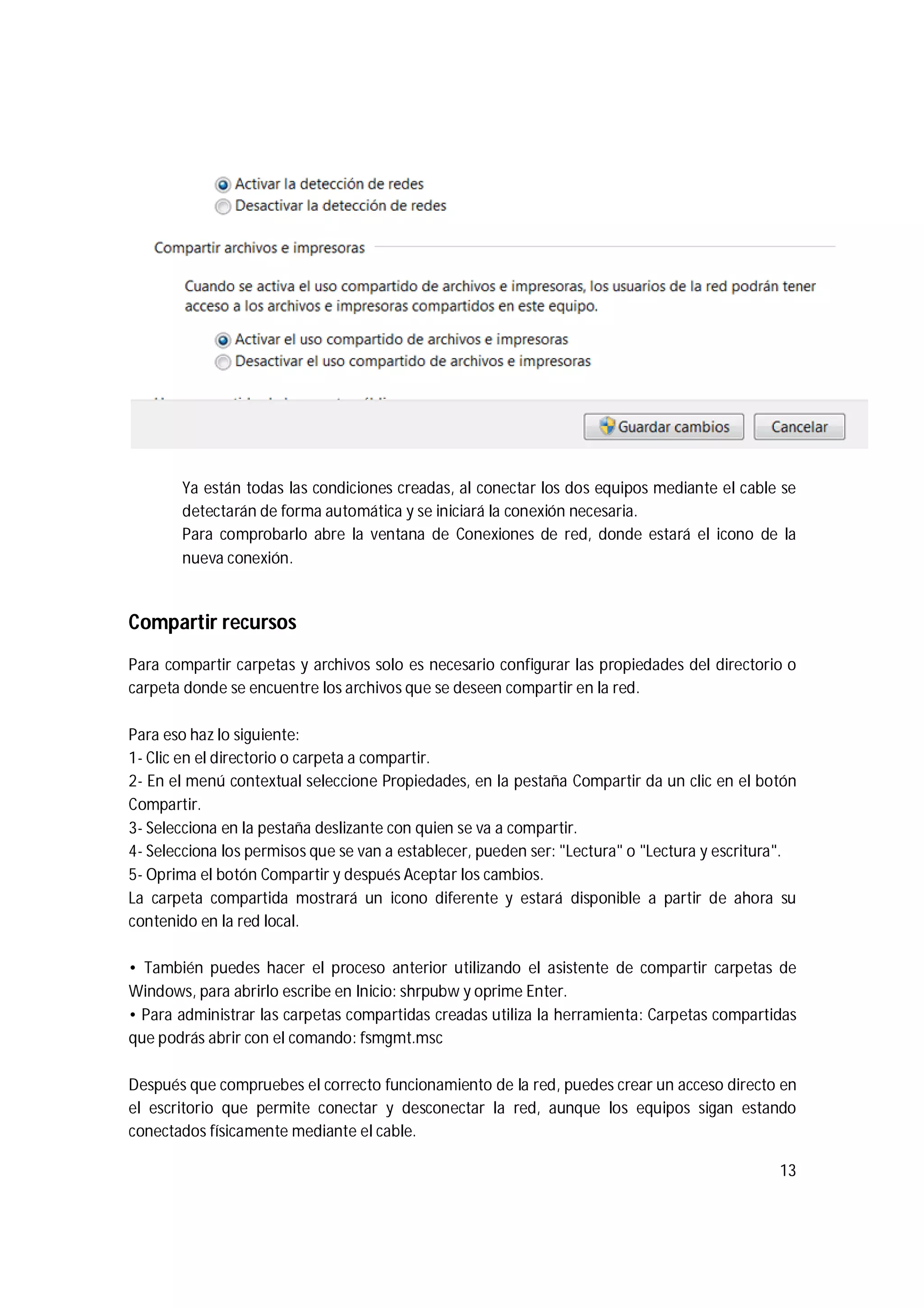

Ya están todas las condiciones creadas, al conectar los dos equipos mediante el cable se
detectarán de forma automática y se iniciará la conexión necesaria.
Para comprobarlo abre la ventana de Conexiones de red, donde estará el icono de la
nueva conexión.
Compartir recursos
Para compartir carpetas y archivos solo es necesario configurar las propiedades del directorio o
carpeta donde se encuentre los archivos que se deseen compartir en la red.
Para eso haz lo siguiente:
1- Clic en el directorio o carpeta a compartir.
2- En el menú contextual seleccione Propiedades, en la pestaña Compartir da un clic en el botón
Compartir.
3- Selecciona en la pestaña deslizante con quien se va a compartir.
4- Selecciona los permisos que se van a establecer, pueden ser: "Lectura" o "Lectura y escritura".
5- Oprima el botón Compartir y después Aceptar los cambios.
La carpeta compartida mostrará un icono diferente y estará disponible a partir de ahora su
contenido en la red local.
• También puedes hacer el proceso anterior utilizando el asistente de compartir carpetas de
Windows, para abrirlo escribe en Inicio: shrpubw y oprime Enter.
• Para administrar las carpetas compartidas creadas utiliza la herramienta: Carpetas compartidas
que podrás abrir con el comando: fsmgmt.msc
Después que compruebes el correcto funcionamiento de la red, puedes crear un acceso directo en
el escritorio que permite conectar y desconectar la red, aunque los equipos sigan estando
conectados físicamente mediante el cable.

14. 14

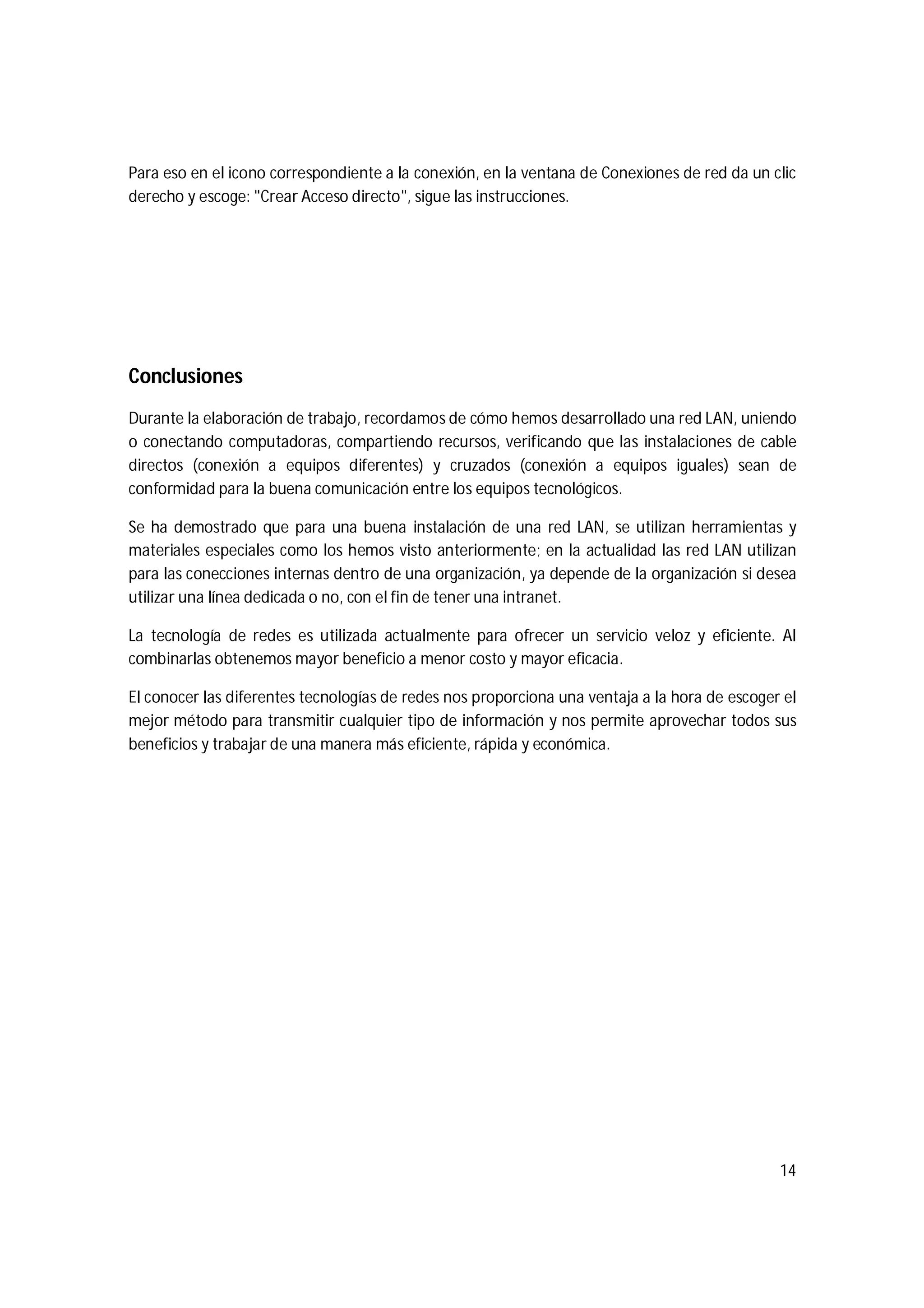

Para eso en el icono correspondiente a la conexión, en la ventana de Conexiones de red da un clic
derecho y escoge: "Crear Acceso directo", sigue las instrucciones.
Conclusiones
Durante la elaboración de trabajo, recordamos de cómo hemos desarrollado una red LAN, uniendo
o conectando computadoras, compartiendo recursos, verificando que las instalaciones de cable
directos (conexión a equipos diferentes) y cruzados (conexión a equipos iguales) sean de
conformidad para la buena comunicación entre los equipos tecnológicos.
Se ha demostrado que para una buena instalación de una red LAN, se utilizan herramientas y
materiales especiales como los hemos visto anteriormente; en la actualidad las red LAN utilizan
para las conecciones internas dentro de una organización, ya depende de la organización si desea
utilizar una línea dedicada o no, con el fin de tener una intranet.
La tecnología de redes es utilizada actualmente para ofrecer un servicio veloz y eficiente. Al
combinarlas obtenemos mayor beneficio a menor costo y mayor eficacia.
El conocer las diferentes tecnologías de redes nos proporciona una ventaja a la hora de escoger el
mejor método para transmitir cualquier tipo de información y nos permite aprovechar todos sus
beneficios y trabajar de una manera más eficiente, rápida y económica.
