1. Impresoras de Inyección de Tinta

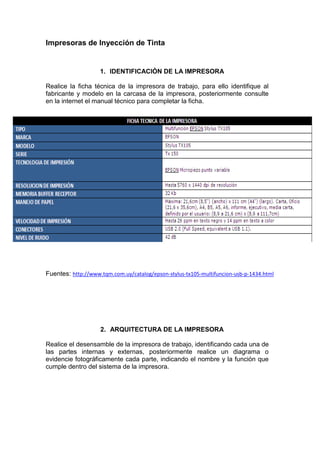

1. IDENTIFICACIÓN DE LA IMPRESORA
Realice la ficha técnica de la impresora de trabajo, para ello identifique al
fabricante y modelo en la carcasa de la impresora, posteriormente consulte
en la internet el manual técnico para completar la ficha.
Fuentes: http://www.tqm.com.uy/catalog/epson-stylus-tx105-multifuncion-usb-p-1434.html
2. ARQUITECTURA DE LA IMPRESORA
Realice el desensamble de la impresora de trabajo, identificando cada una de
las partes internas y externas, posteriormente realice un diagrama o
evidencie fotográficamente cada parte, indicando el nombre y la función que
cumple dentro del sistema de la impresora.

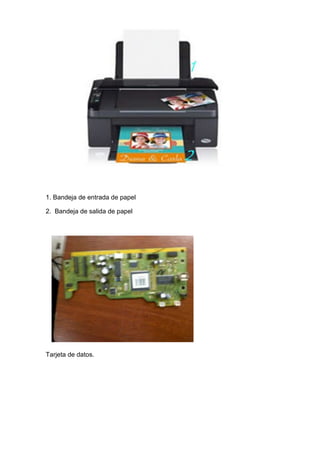

2. 1. Bandeja de entrada de papel
2. Bandeja de salida de papel
Tarjeta de datos.

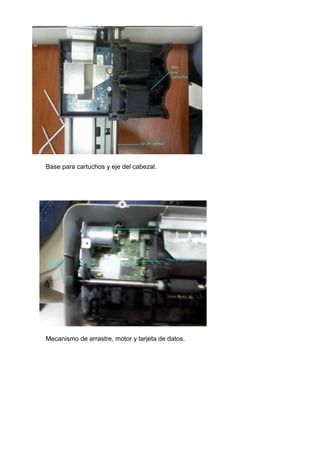

3. Base para cartuchos y eje del cabezal.
Mecanismo de arrastre, motor y tarjeta de datos.

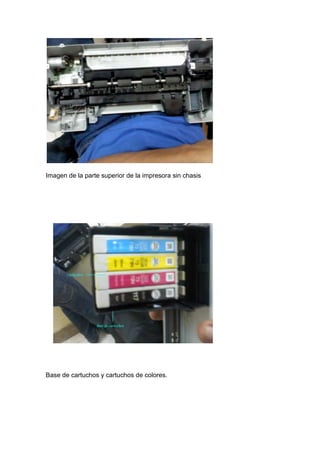

4. Imagen de la parte superior de la impresora sin chasis
Base de cartuchos y cartuchos de colores.

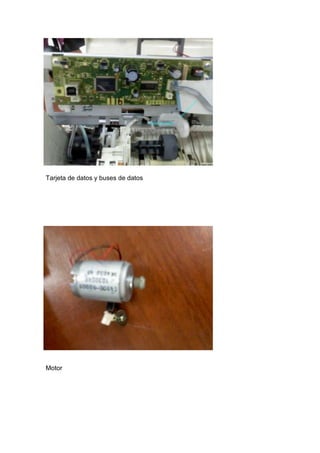

5. Tarjeta de datos y buses de datos
Motor

6. Chasis de impresora de inyección
Motor de mecanismo de trineo

7. Funcionamiento
Funcionan con diversos cartuchos de tinta (uno negro y otro u otros, según el
modelo, de color).
Muchas impresoras disponen de dos o más cartuchos para la tinta: uno para el
negro y otro (u otros) para varios colores que, al imprimirse, consiguen
reproducir imágenes con calidad fotográfica, siempre que el papel sea el
adecuado.
La impresión por inyección de tinta es actualmente la tecnología más utilizada a
nivel doméstico y en pequeños negocios. Existen dos grandes tecnologías de
inyección de tinta, la tecnología de burbuja y la piezoeléctrica:
En la tecnología de burbuja la tinta es situada a través de unos conductos del
grosor de un cabello humano en el extremo de los cabezales, una resistencia
sube rápidamente la temperatura produciendo una burbuja que aumenta
rápidamente su presión hasta "disparar" una gota de tinta contra el papel, la
resistencia se enfría inmediatamente, produciendo un vacío que atrae más tinta
al extremo para volver a iniciar el proceso, todo ocurre en milisegundos. Es el
método empleado por Hewlett-Packard y Canon, entre otras compañías.

8. La tecnología piezoeléctrica es propiedad exclusiva de Epson, aunque la
licencia a otras compañías (como por ejemplo Roland, que la utiliza en sus
plotters). Esta tecnología emplea minúsculos cristales que tienen propiedades
piezoeléctricas, es decir, generan vibraciones al someterlo a tensión eléctrica.
Estos cristales se colocan detrás de las salidas del cabezal de impresión y
cuando es necesario vibran provocando la salida de una gota de tinta con
posibilidad de cambiar la forma y velocidad de salida de la misma, lo cual
proporciona gran control de impresión y excelentes resultados en la mezcla de
colores para generar el color final, aunque es más propensa al atasco que la
tecnología anterior.
Actualmente, los cabezales de impresoras están hechos de varios inyectores
(hasta 256), equivalentes a varias jeringas, calentadas a una temperatura de
entre 300 y 400°C varias veces por segundo.
Cada inyector produce una pequeña burbuja que sale eyectada como una gota
muy fina. El vacío causado por la disminución de la presión crea a su vez una
nueva burbuja.

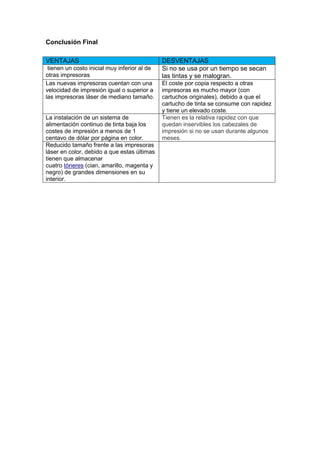

9. Conclusión Final
VENTAJAS DESVENTAJAS
tienen un costo inicial muy inferior al de Si no se usa por un tiempo se secan
otras impresoras las tintas y se malogran.
Las nuevas impresoras cuentan con una El coste por copia respecto a otras
velocidad de impresión igual o superior a impresoras es mucho mayor (con
las impresoras láser de mediano tamaño. cartuchos originales), debido a que el
cartucho de tinta se consume con rapidez
y tiene un elevado coste.
La instalación de un sistema de Tienen es la relativa rapidez con que
alimentación continuo de tinta baja los quedan inservibles los cabezales de
costes de impresión a menos de 1 impresión si no se usan durante algunos
centavo de dólar por página en color. meses.
Reducido tamaño frente a las impresoras
láser en color, debido a que estas últimas
tienen que almacenar
cuatro tóneres (cian, amarillo, magenta y
negro) de grandes dimensiones en su
interior.
