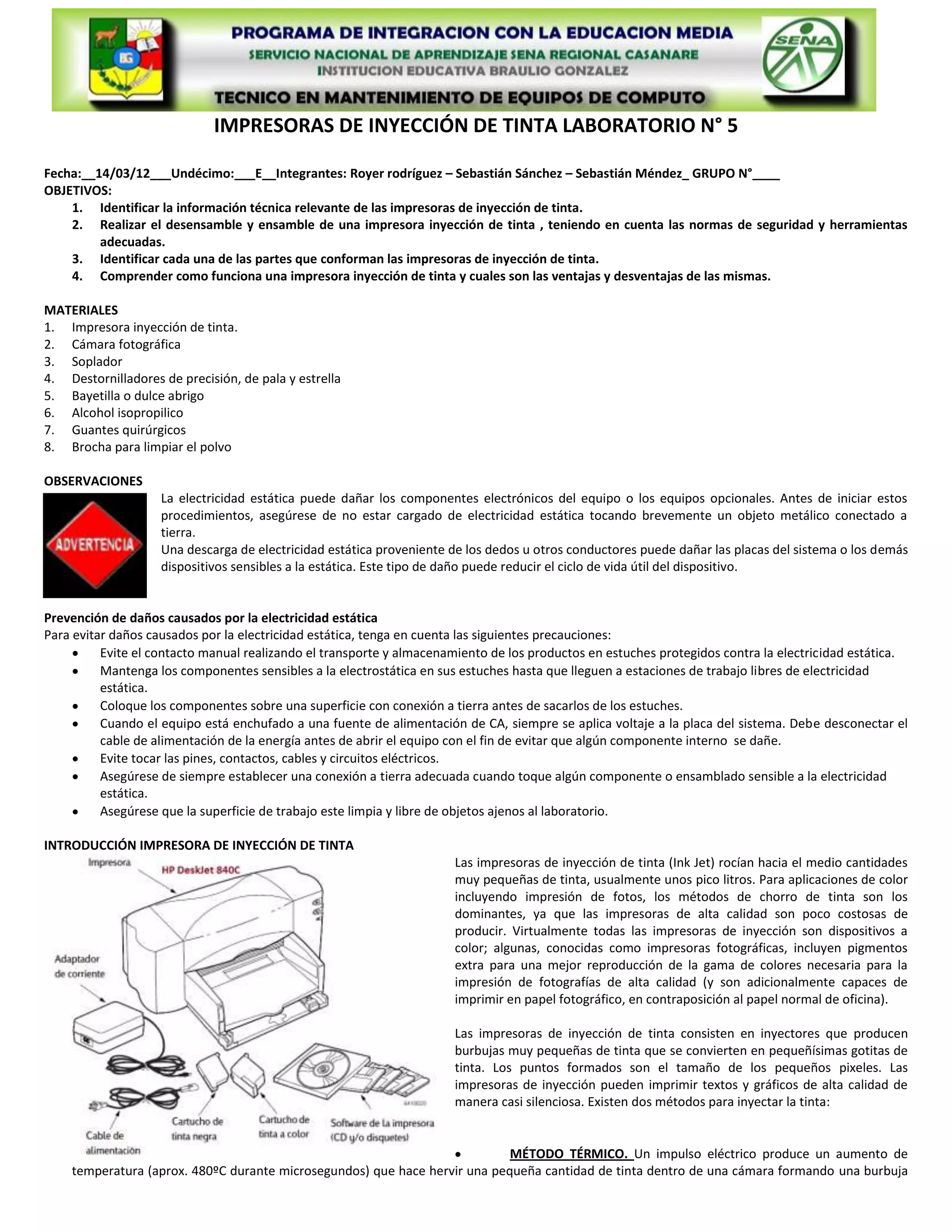

1. IMPRESORAS DE INYECCIÓN DE TINTA LABORATORIO N° 5
Fecha:__14/03/12___Undécimo:___E__Integrantes: Royer rodríguez – Sebastián Sánchez – Sebastián Méndez_ GRUPO N°____
OBJETIVOS:
1. Identificar la información técnica relevante de las impresoras de inyección de tinta.
2. Realizar el desensamble y ensamble de una impresora inyección de tinta , teniendo en cuenta las normas de seguridad y herramientas
adecuadas.
3. Identificar cada una de las partes que conforman las impresoras de inyección de tinta.
4. Comprender como funciona una impresora inyección de tinta y cuales son las ventajas y desventajas de las mismas.
MATERIALES
1. Impresora inyección de tinta.
2. Cámara fotográfica
3. Soplador
4. Destornilladores de precisión, de pala y estrella
5. Bayetilla o dulce abrigo
6. Alcohol isopropilico
7. Guantes quirúrgicos
8. Brocha para limpiar el polvo
OBSERVACIONES
La electricidad estática puede dañar los componentes electrónicos del equipo o los equipos opcionales. Antes de iniciar estos
procedimientos, asegúrese de no estar cargado de electricidad estática tocando brevemente un objeto metálico conectado a
tierra.
Una descarga de electricidad estática proveniente de los dedos u otros conductores puede dañar las placas del sistema o los demás
dispositivos sensibles a la estática. Este tipo de daño puede reducir el ciclo de vida útil del dispositivo.
Prevención de daños causados por la electricidad estática
Para evitar daños causados por la electricidad estática, tenga en cuenta las siguientes precauciones:
Evite el contacto manual realizando el transporte y almacenamiento de los productos en estuches protegidos contra la electricidad estática.
Mantenga los componentes sensibles a la electrostática en sus estuches hasta que lleguen a estaciones de trabajo libres de electricidad
estática.
Coloque los componentes sobre una superficie con conexión a tierra antes de sacarlos de los estuches.
Cuando el equipo está enchufado a una fuente de alimentación de CA, siempre se aplica voltaje a la placa del sistema. Debe desconectar el
cable de alimentación de la energía antes de abrir el equipo con el fin de evitar que algún componente interno se dañe.
Evite tocar las pines, contactos, cables y circuitos eléctricos.
Asegúrese de siempre establecer una conexión a tierra adecuada cuando toque algún componente o ensamblado sensible a la electricidad
estática.
Asegúrese que la superficie de trabajo este limpia y libre de objetos ajenos al laboratorio.
INTRODUCCIÓN IMPRESORA DE INYECCIÓN DE TINTA
Las impresoras de inyección de tinta (Ink Jet) rocían hacia el medio cantidades
muy pequeñas de tinta, usualmente unos pico litros. Para aplicaciones de color
incluyendo impresión de fotos, los métodos de chorro de tinta son los
dominantes, ya que las impresoras de alta calidad son poco costosas de
producir. Virtualmente todas las impresoras de inyección son dispositivos a
color; algunas, conocidas como impresoras fotográficas, incluyen pigmentos
extra para una mejor reproducción de la gama de colores necesaria para la
impresión de fotografías de alta calidad (y son adicionalmente capaces de
imprimir en papel fotográfico, en contraposición al papel normal de oficina).
Las impresoras de inyección de tinta consisten en inyectores que producen
burbujas muy pequeñas de tinta que se convierten en pequeñísimas gotitas de
tinta. Los puntos formados son el tamaño de los pequeños pixeles. Las
impresoras de inyección pueden imprimir textos y gráficos de alta calidad de
manera casi silenciosa. Existen dos métodos para inyectar la tinta:
MÉTODO TÉRMICO. Un impulso eléctrico produce un aumento de
temperatura (aprox. 480ºC durante microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara formando una burbuja

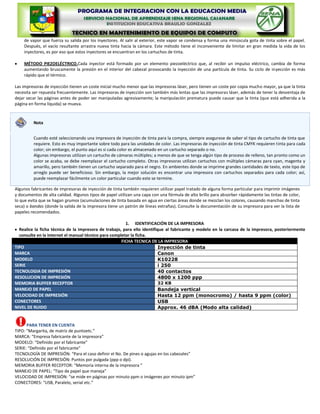

2. de vapor que fuerza su salida por los inyectores. Al salir al exterior, este vapor se condensa y forma una minúscula gota de tinta sobre el papel.
Después, el vacío resultante arrastra nueva tinta hacia la cámara. Este método tiene el inconveniente de limitar en gran medida la vida de los
inyectores, es por eso que estos inyectores se encuentran en los cartuchos de tinta.
MÉTODO PIEZOELÉCTRICO.Cada inyector está formado por un elemento piezoeléctrico que, al recibir un impulso eléctrico, cambia de forma
aumentando bruscamente la presión en el interior del cabezal provocando la inyección de una partícula de tinta. Su ciclo de inyección es más
rápido que el térmico.
Las impresoras de inyección tienen un coste inicial mucho menor que las impresoras láser, pero tienen un coste por copia mucho mayor, ya que la tinta
necesita ser repuesta frecuentemente. Las impresoras de inyección son también más lentas que las impresoras láser, además de tener la desventaja de
dejar secar las páginas antes de poder ser manipuladas agresivamente; la manipulación prematura puede causar que la tinta (que está adherida a la
página en forma líquida) se mueva.
Nota
Cuando esté seleccionando una impresora de inyección de tinta para la compra, siempre asegurese de saber el tipo de cartucho de tinta que
requiere. Esto es muy importante sobre todo para las unidades de color. Las impresoras de inyección de tinta CMYK requieren tinta para cada
color; sin embargo, el punto aquí es si cada color es almacenado en un cartucho separado o no.
Algunas impresoras utilizan un cartucho de cámaras múltiples; a menos de que se tenga algún tipo de proceso de relleno, tan pronto como un
color se acaba, se debe reemplazar el cartucho completo. Otras impresoras utilizan cartuchos con múltiples cámaras para cyan, magenta y
amarillo, pero también tienen un cartucho separado para el negro. En ambientes donde se imprime grandes cantidades de texto, este tipo de
arreglo puede ser beneficioso. Sin embargo, la mejor solución es encontrar una impresora con cartuchos separados para cada color; así,
puede reemplazar fácilmente un color particular cuando este se termine.
Algunos fabricantes de impresoras de inyección de tinta también requieren utilizar papel tratado de alguna forma particular para imprimir imágenes
y documentos de alta calidad. Algunos tipos de papel utilizan una capa con una fórmula de alto brillo para absorber rápidamente las tintas de color,
lo que evita que se hagan grumos (acumulaciones de tinta basada en agua en ciertas áreas donde se mezclan los colores, causando manchas de tinta
seca) o bandas (donde la salida de la impresora tiene un patrón de líneas extrañas). Consulte la documentación de su impresora para ver la lista de
papeles recomendados.
1. IDENTIFICACIÓN DE LA IMPRESORA
Realice la ficha técnica de la impresora de trabajo, para ello identifique al fabricante y modelo en la carcasa de la impresora, posteriormente
consulte en la internet el manual técnico para completar la ficha.
FICHA TECNICA DE LA IMPRESORA
TIPO Inyección de tinta
MARCA Canon
MODELO K10228
SERIE i 250
TECNOLOGIA DE IMPRESIÓN 40 contactos
RESOLUCION DE IMPRESIÓN 4800 x 1200 ppp
MEMORIA BUFFER RECEPTOR 32 KB
MANEJO DE PAPEL Bandeja vertical
VELOCIDAD DE IMPRESIÓN Hasta 12 ppm (monocromo) / hasta 9 ppm (color)
CONECTORES USB
NIVEL DE RUIDO Approx. 46 dBA (Modo alta calidad)
PARA TENER EN CUENTA
TIPO: “Margarita, de matriz de puntoetc.”
MARCA: “Empresa fabricante de la impresora”
MODELO: “Definido por el fabricante”
SERIE: “Definido por el fabricante”
TECNOLOGÍA DE IMPRESIÓN: “Para el caso definir el No. De pines o agujas en los cabezales”
RESOLUCIÓN DE IMPRESIÓN: Puntos por pulgada (ppp o dpi).
MEMORIA BUFFER RECEPTOR: “Memoria interna de la impresora ”
MANEJO DE PAPEL: “Tipo de papel que maneja”
VELOCIDAD DE IMPRESIÓN: “se mide en páginas por minuto ppm o imágenes por minuto ipm”
CONECTORES: “USB, Paralelo, serial etc.”

3. 2. ARQUITECTURA DE LA IMPRESORA
Realice el desensamble de la impresora de trabajo, identificando cada una de las partes internas y externas, posteriormente realice un
diagrama o evidencie fotográficamente cada parte, indicando el nombre y la función que cumple dentro del sistema de la impresora.
 Placa de datos, Buses de datos, Motor de arranque, Motor del mecanismo del trineo, base para cartuchos, rodillo, cabezal de impresión,
eje del cabezal, banda sincronizadora, bandeja de salida, guías de ajuste, engranajes
PARA TENER EN CUENTA
Para el procedimiento tenga presente las medidas de seguridad y las herramientas adecuadas ilustradas en prácticas anteriores.
Sea ordenado y cuidadoso al momento de realizar el procedimiento evitando asi daños en las piezas o lesiones personales.
Las figura Muestra las partes básicas de la Impresora de inyección de tinta las cuales deberán identificar dentro del procedimiento.
NOTA: Verifique al manual “arreglo impresoras” suministrado por el docente, en el podrá detallar las partes que conforman una impresora de
inyección.
3. FUNCIONALIDAD DE LA IMPRESORA LASER
Teniendo en cuenta la explicación dada y el material audiovisual mostrado,describa como funciona una impresora de inyeccion de tinta (realice
un diagrama donde se explique el proceso).
 Las impresoras de inyección de tinta rocían hacia el medio cantidades muy pequeñas de
tinta, usualmente unos pico litros. Para aplicaciones de color incluyendo impresión de fotos,
los métodos de chorro de tinta son los dominantes.
 Las impresoras de inyección de tinta consisten en inyectores que producen burbujas muy
pequeñas de tinta que se convierten en pequeñísimas gotitas de tinta. Los puntos formados
son el tamaño de los pequeños pixeles. Hay dos métodos de inyectar la tinta el METODO
TERMICO que es un impulso eléctrico y el METODO PIEZOELECTRICO en el que su ciclo de
impresión es más rápido que el térmico.
NOTA: CHEQUEAR LOSSIGUIENTE ENLACES:
http://espanol.video.yahoo.com/watch/6068529/15768974
http://www.youtube.com/user/jd19071#p/u/3/FqdN7u9CD4A

4. CONCLUSIONES FINALES
Realice un cuadro comparativo de las ventajas y desventajas de utilizar impresoras de inyección de tinta.
Nota: Genere un documento con la solución de la guía realizada (SlideShare) y publíquelo mediante un enlace en el blog.
(1) Soporte del papel
Ábralo y extiéndalo antes de imprimir para sujetar el papel (sólo i350).
Ábralo antes de imprimir para sujetar el papel (sólo i250).
(2) Guía del papel
Al cargar papel, asegúrese de que el borde izquierdo de las hojas está en contacto con la
guía.
Para mover la guía del papel, sujétela y deslícela en la dirección adecuada.
(3) Alimentador de hojas
Cargue el papel aquí. El papel se carga automáticamente, hoja por hoja.
(4) Cubierta delantera
Ábrala para cambiar los depósitos de tinta o retirar las hojas atascadas.
(5) Panel de control
(6) Bandeja de salida del papel (i350) / Ranura de salida del papel (i250)
Extiéndalo antes de imprimir. El papel impreso sale por aquí (sólo i350).
(1) Puerto USB
Conecta la impresora a un ordenador a través de un interface USB.
(2) Conexión del cable de alimentación

5. Impresora de inyección de tinta
Ventajas desventajas
La principal ventaja es que tienen un El costo por copia respecto a otras
costo inicial muy inferior al de otras impresoras es mucho mayor (con
impresoras. cartuchos originales), debido a que el
cartucho de tinta se consume con
rapidez y tiene un costo elevado.
La nuevas impresoras cuentan con una Otra importante desventaja que tienen
velocidad de impresión igual o superior es la relativa rapidez con que quedan
a las impresoras láser de mediano inservibles los cabezales de impresión
tamaño. si no se usan durante algunos meses.
Esto ha hecho que muchos usuarios
con necesidades intermitentes de
impresión se hayan visto obligados a
adquirir una impresora láser en color,
a pesar de que su precio no justifica su
adquisición para la impresión de un
número reducido de copias. Algunas
Marcas (Canon, HP, Lexmark, otras)
poseen los cabezales de impresión en
los cartuchos lo cual permite resolver
el problema con solo cambiar el
cartucho.
La instalación de un sistema de
alimentación continuo de tinta baja los
costos de impresión a menos de 1
centavo de dólar por página en color.
Otra ventaja adicional es su reducido
tamaño frente a las impresoras láser
en color, debido a que estas últimas
tienen que almacenar
cuatro toners (cian, amarillo, magenta
y negro) de grandes dimensiones en
su interior.

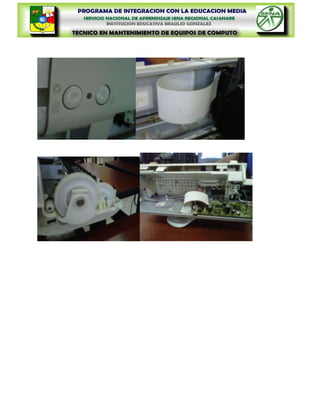

6. Fotos:
