1. IMPRESORAS
DE GOLPE
MATRICIALES
PROF.: DANTE LUCAS LICIDIO

2. CONCEPTO
 Una impresora es un dispositivo que actúa
como periférico de la computadora y que
permite que los textos o imágenes que
contiene la máquina puedan ser impresos en
un soporte

3. IMPRESORA DE
IMPACTO
 Se trata de la primera generación tecnológica en lo que
se refiere a impresión, aunque este tipo de impresoras
siguen utilizándose ampliamente.
 Se fundamentan en un sistema mecánico que
«golpea» una cinta entintada de forma similar a las
máquinas de escribir. Entre sus ventajas cabe citar su
bajo precio, pero resultan muy limitadas en sus
funciones (reproducen mal las imágenes) y su calidad
de impresión no es muy alta. Las impresoras
matriciales golpean la cinta entintada mediante un
número determinado de agujas que forman cada
carácter.

4. IMPRESORAS DE GOLPE
 Por increíble que parezca, las impresoras
matriciales siguen siendo usadas en
diferentes empresas o entornos de trabajo
debido a una característica principal que ellas
tienen, y es la función mecánica de impresión
que ofrece su cabezal.

5. PRINCIPIOS DE
FUNCIONAMIE
NTO

6. IMPRESORAS MATRICIALES:
 Una impresora matricial o impresora de matriz de
puntos es un tipo de impresora con una cabeza de
impresión que se desplaza de izquierda a derecha sobre
la página, imprimiendo por impacto, oprimiendo una
cinta de tinta contra el papel, de forma similar al
funcionamiento de una máquina de escribir.
No sirven para imprimir
gráficos, y que su
funcionamiento no es
precisamente silencioso.

7. La impresora matricial es el único tipo de impresora que
permite imprimir en papel copiativo, ya sea continuo u
hojas sueltas.

8. Funcionamiento:
 Su funcionamiento es simple, un cabezal dotado de
una serie de diminutas agujas recibe impulsos que
hacen golpear dichas agujas sobre el papel, que a
su vez se desplaza por un rodillo sólido. Los
modelos más frecuentes son los de 9 y 24 agujas,
haciendo referencia al número que de este
componente se dota al cabezal; este parámetro
también se utiliza para medir su calidad de
impresión, lógicamente a mayor número de agujas,
mayor nitidez se obtendrá en la impresión.

10. Mantenimiento:
 en estas impresoras se les aplica aire a presión por la zona del carro,
donde el papel continuo (que es el que más se suele utilizar en este
tipo de impresoras) suele dejar bastantes residuos, los cuales hay que
eliminar. Estas impresoras tienen un rodillo muy similar al de las
máquinas de escribir, en el que suele acumularse tinta con el paso del
tiempo, bien porque esta traspase el papel o por impresiones sobre el
carro sin que haya papel. También se suele ''satinar'' con el roce del
papel, lo que hace que pierda adherencia. A este rodillo también se le
realiza una limpieza, para ello utilizamos alcohol sin aditivos. Con este
alcohol empapamos un paño y limpiamos de forma enérgica dicho
rodillo, secándolo bien.
También limpiamos los carros de tracción, con una brochita o bien
aplicando aire a presión.
La cabeza de impresión se desplaza sobre una guía metálica.
Procuramos que esta guía no se reseque, para lo que aplicamos un
poco de grasa con base de grafito (OJO, nunca usar aceites ni
vaselina, ya que estos tienden a secarse). Esta grasa SOLO se aplica
si vemos que esta guía se encuentra muy seca, hasta el punto de
impedir el desplazamiento suave del cabezal.

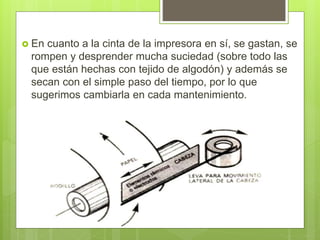

11.  En cuanto a la cinta de la impresora en sí, se gastan, se
rompen y desprender mucha suciedad (sobre todo las
que están hechas con tejido de algodón) y además se
secan con el simple paso del tiempo, por lo que
sugerimos cambiarla en cada mantenimiento.

13. Impresoras de punto
 impresora de matriz de puntos es un tipo
de impresora con una cabeza de impresión
que se desplaza de izquierda a derecha
sobre la página, imprimiendo por impacto,
oprimiendo una cinta de tinta contra el papel,
de forma similar al funcionamiento de una
máquina de escribir.

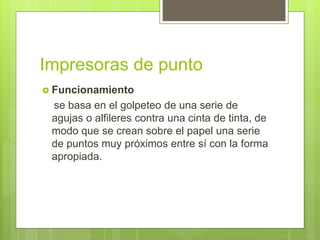

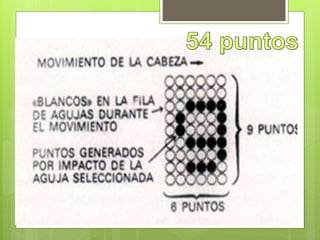

14. Impresoras de punto
 Funcionamiento
se basa en el golpeteo de una serie de
agujas o alfileres contra una cinta de tinta, de
modo que se crean sobre el papel una serie
de puntos muy próximos entre sí con la forma
apropiada.

15. Impresoras de punto
 Ventajas
Las impresoras matriciales, como cualquier
impresora de impacto, puede imprimir en
papel multicapa o hacer copias carbón.
Dichas impresoras tienen un bajo costo de
impresión por página. Conforme se termina la
tinta, la impresión pierde intensidad.

16. Impresoras de punto
 Desventajas
Las impresoras de impacto suelen ser
ruidosas, hasta el punto de que existen
carcasas aislantes para su uso en entornos
silenciosos.

17. Impresoras de punto

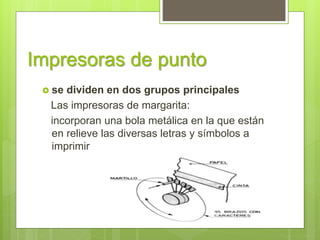

18. Impresoras de punto
 se dividen en dos grupos principales
Las impresoras de margarita:
incorporan una bola metálica en la que están
en relieve las diversas letras y símbolos a
imprimir

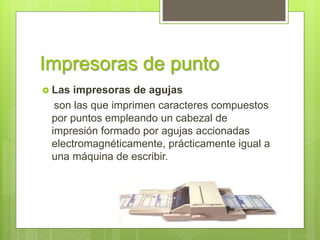

19. Impresoras de punto
 Las impresoras de agujas
son las que imprimen caracteres compuestos
por puntos empleando un cabezal de
impresión formado por agujas accionadas
electromagnéticamente, prácticamente igual a
una máquina de escribir.

20. Impresoras de punto
 Mantenimiento preventivo y correctivo
es muy conveniente aplicarles de vez en
cuando aire a presión por la zona del carro.
tienen un rodillo muy similar al de las
máquinas de escribir, Este rodillo también se
debe limpiar de vez en cuando. utilizaremos
alcohol sin aditivos (no se debe utilizar ni
limpia-cristales ni colonias).

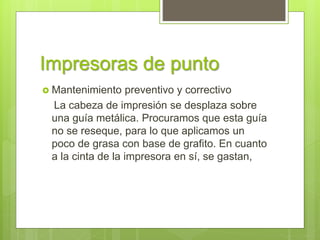

21. Impresoras de punto
 Mantenimiento preventivo y correctivo
La cabeza de impresión se desplaza sobre
una guía metálica. Procuramos que esta guía
no se reseque, para lo que aplicamos un
poco de grasa con base de grafito. En cuanto
a la cinta de la impresora en sí, se gastan,

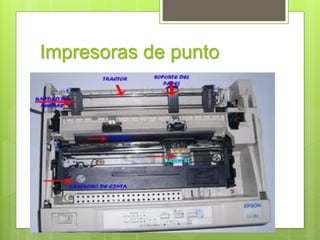

22. Impresoras de punto

23. Impresoras de punto
Partes

24. Impresoras de punto

25. Impresoras de punto

26. Impresoras de punto

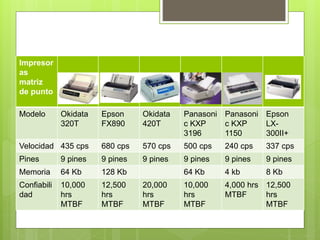

27. Impresoras de punto
Impresor
as
matriz
de punto
Modelo Okidata
320T
Epson
FX890
Okidata
420T
Panasoni
c KXP
3196
Panasoni
c KXP
1150
Epson
LX-
300II+
Velocidad 435 cps 680 cps 570 cps 500 cps 240 cps 337 cps
Pines 9 pines 9 pines 9 pines 9 pines 9 pines 9 pines
Memoria 64 Kb 128 Kb 64 Kb 4 kb 8 Kb
Confiabili
dad
10,000
hrs
MTBF
12,500
hrs
MTBF
20,000
hrs
MTBF
10,000
hrs
MTBF
4,000 hrs
MTBF
12,500
hrs
MTBF

28. Impresoras de punto
 LX-300II+ El modelo de impresora de matriz
de punto más vendida en el mundo, siendo el
estándar para un sin número de aplicaciones
las cuales incluyen puntos de venta.

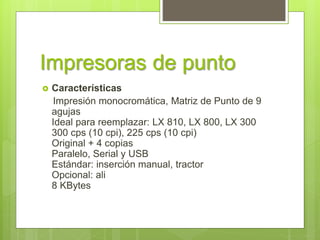

29. Impresoras de punto
 Características
Impresión monocromática, Matriz de Punto de 9
agujas
Ideal para reemplazar: LX 810, LX 800, LX 300
300 cps (10 cpi), 225 cps (10 cpi)
Original + 4 copias
Paralelo, Serial y USB
Estándar: inserción manual, tractor
Opcional: ali
8 KBytes
