El documento presenta 14 láminas con indicadores clave del sector eléctrico en Venezuela para 2010. Muestra que aunque la capacidad instalada ha crecido, la generación por habitante ha disminuido debido a que parte de la capacidad no está operativa. También resalta el aumento en el uso de combustibles líquidos como el diesel para generación eléctrica y una proyección de déficit de gas. Finalmente, compara el aumento de personal de apoyo frente a otros sectores del sector eléctrico desde 2005.

1. Sector Eléctrico en Venezuela Indicadores de Gestión al 2010 Ing. Nelson Hernández Blog: Gerencia y Energía La Pluma Candente Twitter: @energia21 Periódico: Venezuela News

2. Lamina 4: Capacidad instalada efectiva por habitante. Indica el déficit a partir del año 2007 Lamina 5: Generación de electricidad por habitante. Complementaria a lamina 1 Lamina 6: Capacidad instalada por habitante. Aunque hay un crecimiento, no se refleja en la generación por que mucha de esa capacidad no esta operativa Lamina 7: Compara la generación por tipo de combustible para los años 2005 y 2010. Resalta el incremento en el diesel Lamina 8: Compara los volúmenes de los combustibles eléctricos para el año 2005 y 2010. Resalta el aumento de los combustibles líquidos

3. Lamina 9: Proyección de generación termoeléctrica por tipo de combustible y la capacidad instalada efectiva requerida Lamina 10: Proyección de consumo combustibles eléctricos y muestra el déficit de gas Lamina 11: Capacidad de producción de diesel y su relación con la demanda interna (eléctrica + otros usos) Lamina 12: Generación por longitud líneas troncales. Refleja el uso incremental de envío de electricidad por las mismas líneas. Lamina 13: Compara evolución de suscriptores y su consumo con respecto a 2005. Resalta fracaso de “ahorro” en el sector residencial Lamina 14: Evolución de personal en el sector con base al año 2005. Resalta el incremento en el personal de apoyo.

4. 500 600 700 800 900 90 95 00 05 10 Capacidad instalada efectiva de Generación por habitante Vatios/hab Fuente: CORPOELEC/OPSIS/INE Infografía: Nelson Hernandez Déficit

5. 2500 3000 3500 4000 4500 5000 90 95 00 05 10 Fuente: CORPOELEC/OPSIS/INE Generación por habitante Vatios h/hab Infografía: Nelson Hernandez Déficit

6. 780 800 820 840 860 90 95 00 05 10 Capacidad instalada de Generación por habitante Fuente: CORPOELEC/OPSIS/INE Infografía: Nelson Hernandez Vatios/hab

7. Generación termoeléctrica. Comparación 2005 vs. 2010 (GWh) Fuente: Memoria y Cuenta 2010. MPPPE Infografía: Nelson Hernández Fuel Oil Diesel Gas 2005 Incremento periodo 2010 28000 7715 6865 13420 39920 39920 28000 10120 11990 17810 2405 5125 4390

8. 2005 Incremento periodo 2010 81.3 111.5 94.4 151.8 151.8 70.5 41.0 13.1 205.9 205.9 Combustibles eléctricos. Comparación 2005 vs. 2010 (MBDPE) Fuente: Memoria y Cuenta 2010. MPPPE Infografía: Nelson Hernández Diesel + Fuel oil Gas

9. 0 10000 20000 30000 40000 50000 2010 2011 2012 GWh MW Proyección generación termoeléctrica y capacidad efectiva Fuente: MPPPE Ajustes: N. Hernández Infografía: Nelson Hernández 41130 39920 29800 17810 54140 9510 7960 7010 45325 6000 7000 8000 9000 10000 Fuel Oil Diesel Gas Capacidad Efectiva

10. 0 50 100 150 200 250 300 2010 2012 220 95 206 159 95 280 Déficit de gas (760 MMPCD) MBDPE Proyección consumo combustibles eléctricos Fuente: MPPPE Ajustes: N. Hernández Infografía: Nelson Hernández (17810 GWh) (54140 GWh) (39920 GWh) (29800 GWh) (41130 GWh) (17810 GWh) Fuel Oil Diesel Gas

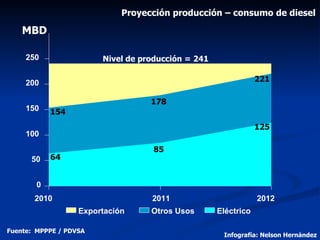

11. 0 50 100 150 200 250 2010 2011 2012 Nivel de producción = 241 MBD 178 85 154 64 221 125 Proyección producción – consumo de diesel Fuente: MPPPE / PDVSA Infografía: Nelson Hernández Exportación Otros Usos Eléctrico

12. 05 06 07 08 09 10 Generación Eléctrica por longitud líneas troncales de transmisión (GWh / Km) 9.1 9.3 9.4 8.7 9.8 9.8 Fuente: Memoria y Cuenta 2010. MPPPE Infografía: Nelson Hernández

13. Nro. 4331590 4326 Kwh/susc 0.8 1.0 1.2 1.4 05 06 07 08 09 10 Suscriptores Residenciales Suscriptores No Residenciales Valor 2005 Nro. 537682 104778 Kwh/susc Valor 2005 Fuente: Memoria y Cuenta 2010. MPPPE Infografía: Nelson Hernández 0.8 1.0 1.2 1.4 05 06 07 08 09 10

14. 0.8 1.0 1.2 1.4 1.6 1.8 05 06 07 08 09 10 Valor 2005 4427 3001 2552 15484 25464 Fuente: Memoria y Cuenta 2010. MPPPE Infografía: Nelson Hernández Sector Eléctrico. Variación personal con respecto al año 2005 Total Generación Transmisión Distribución Apoyo

15. Ing. Nelson Hernández Gerencia y Energía La Pluma Candente Venezuela News @energia21
