La placa base conecta los principales componentes de una computadora como el procesador, memoria, puertos y ranuras de expansión. Incluye puertos como SATA para discos duros, USB para periféricos, y ranuras PCI, AGP y PCIe para tarjetas de expansión como video y red. El chipset North Bridge controla la comunicación con el procesador y memoria principal, mientras que el South Bridge maneja puertos periféricos e interrupciones.

1. Infografía
Placa Base
Oscar Wilson Mendoza Martínez
Mgr en Tecnología Educativa y Medios Audiovisuales

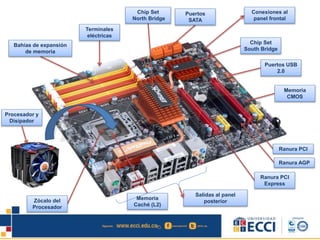

2. Zócalo del
Procesador
Memoria
Caché (L2)
Bahías de expansión
de memoria
Terminales
eléctricas
Salidas al panel
posterior
Chip Set
South Bridge
Chip Set
North Bridge
Puertos
SATA
Puertos USB
2.0
Ranura PCI
Ranura AGP
Ranura PCI
Express
Procesador y
Disipador
Conexiones al
panel frontal
Memoria
CMOS

3. Puertos sata
• Esto es ( external advanced technology
attachment) que significa ( tecnología
externa de conexión serial avanzada)
• Se llama puerto por que permite la
transmisión de datos entre un
dispositivo externo con el pc. Es un
puerto con 7 terminales relativamente
nueva en el mercado basado en la
tecnología para discos duros sata. Pero
ya se encentra integrado en la tarjeta
principal y también por medio de
tarjetas de expansión.
• Características: es un puerto mas o
menos nuevo siendo una extensión
utilizado para discos duros sata internos
donde las tarjetas principales ya
cuentan con tarjetas principales.
• Cuenta con tecnología “ HOT
SAWPPABLE “ la cual permite la
instalación o sustitución de dispositivos
sin necesidad de reiniciar o apagar el
pc.
• Cada puerto permite conectar como
máximo 15 dispositivos externos pero
se recomienda usar menos por que se
satura la línea del puerto y se ralentiza
el sistema al tener que administrarse
simultáneamente.
• edwindistoro@Gmail.com

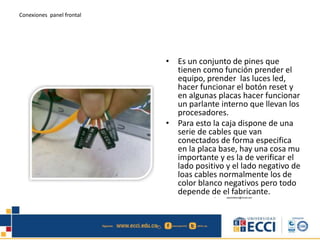

4. Conexiones panel frontal
• Es un conjunto de pines que
tienen como función prender el
equipo, prender las luces led,
hacer funcionar el botón reset y
en algunas placas hacer funcionar
un parlante interno que llevan los
procesadores.
• Para esto la caja dispone de una
serie de cables que van
conectados de forma especifica
en la placa base, hay una cosa mu
importante y es la de verificar el
lado positivo y el lado negativo de
loas cables normalmente los de
color blanco negativos pero todo
depende de el fabricante.• edwindistoro@Gmail.com

5. Chip set
north bridge
• Es un chip set que comunica al
ordenador procesador
controlando la interacción con
la memoria, la interconexión de
componentes periféricos PCI,
nivel 2 de memoria cache.
North bridge se comunica con
el procesador con el bus frontal
( FSB) es una parte de conjunto
de chips de dos partes llamadas
north bridge y sout bridge que
observaremos mas adelante en
otro documento como estos.• edwindistoro@Gmail.com

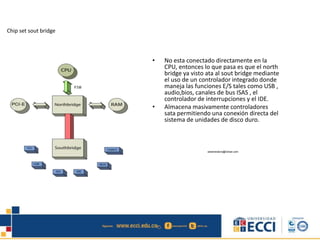

6. Chip set sout bridge
• No esta conectado directamente en la
CPU, entonces lo que pasa es que el north
bridge ya visto ata al sout bridge mediante
el uso de un controlador integrado donde
maneja las funciones E/S tales como USB ,
audio,bios, canales de bus ISAS , el
controlador de interrupciones y el IDE.
• Almacena masivamente controladores
sata permitiendo una conexión directa del
sistema de unidades de disco duro.
edwindistoro@Gmail.com

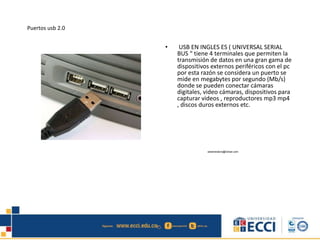

7. Puertos usb 2.0
• USB EN INGLES ES ( UNIVERSAL SERIAL
BUS “ tiene 4 terminales que permiten la
transmisión de datos en una gran gama de
dispositivos externos periféricos con el pc
por esta razón se considera un puerto se
mide en megabytes por segundo (Mb/s)
donde se pueden conectar cámaras
digitales, video cámaras, dispositivos para
capturar videos , reproductores mp3 mp4
, discos duros externos etc.
edwindistoro@Gmail.com

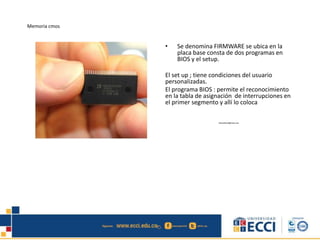

8. Memoria cmos
• Se denomina FIRMWARE se ubica en la
placa base consta de dos programas en
BIOS y el setup.
El set up ; tiene condiciones del usuario
personalizadas.
El programa BIOS : permite el reconocimiento
en la tabla de asignación de interrupciones en
el primer segmento y allí lo coloca
edwindistoro@Gmail.com

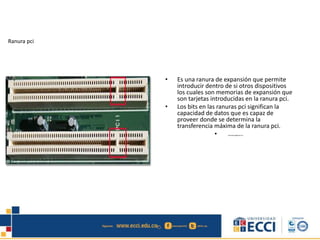

9. Ranura pci
• Es una ranura de expansión que permite
introducir dentro de si otros dispositivos
los cuales son memorias de expansión que
son tarjetas introducidas en la ranura pci.
• Los bits en las ranuras pci significan la
capacidad de datos que es capaz de
proveer donde se determina la
transferencia máxima de la ranura pci.
• edwindistoro@Gmail.com

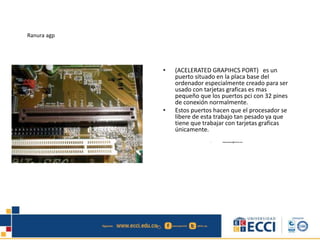

10. Ranura agp
• (ACELERATED GRAPIHCS PORT) es un
puerto situado en la placa base del
ordenador especialmente creado para ser
usado con tarjetas graficas es mas
pequeño que los puertos pci con 32 pines
de conexión normalmente.
• Estos puertos hacen que el procesador se
libere de esta trabajo tan pesado ya que
tiene que trabajar con tarjetas graficas
únicamente.
• edwindistoro@Gmail.com
