La placa base conecta todos los componentes principales de una computadora, incluyendo el procesador, memoria RAM, tarjetas de video y de sonido, puertos USB y SATA para discos duros. Contiene chips que gestionan el flujo de datos entre estos componentes, como el chipset norte que conecta el procesador y memoria RAM, y el chipset sur que conecta periféricos como puertos y discos. La placa base también incluye ranuras para expansión y bahías para memoria RAM.

1. Infografía
Placa Base
Gabriel Monroy Díaz
Estudiante Tecnología Desarrollo Informático

2. Zócalo del
Procesador
Memoria
Caché (L2)
Bahías de expansión
de memoria
Terminales
eléctricas
Salidas al panel
posterior
Chip Set
South Bridge
Chip Set
North Bridge
Puertos
SATA
Puertos USB
2.0
Ranura PCI
Ranura AGP
Ranura PCI
Express
Procesador y
Disipador
Conexiones al
panel frontal
Memoria
CMOS

3. Infografía: Placa Base
oscarwmendoza@gmail.com

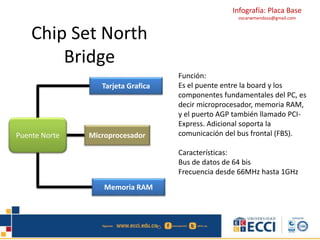

Chip Set North
Bridge
Función:
Es el puente entre la board y los
componentes fundamentales del PC, es
decir microprocesador, memoria RAM,
y el puerto AGP también llamado PCI-Express.
Adicional soporta la
comunicación del bus frontal (FBS).
Características:
Bus de datos de 64 bis
Frecuencia desde 66MHz hasta 1GHz
Tarjeta Grafica
Puente Norte Microprocesador
Memoria RAM

4. Infografía: Placa Base
oscarwmendoza@gmail.com

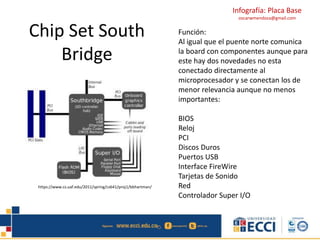

Chip Set South
Bridge
Función:
Al igual que el puente norte comunica
la board con componentes aunque para
este hay dos novedades no esta
conectado directamente al
microprocesador y se conectan los de
menor relevancia aunque no menos
importantes:
BIOS
Reloj
PCI
Discos Duros
Puertos USB
Interface FireWire
Tarjetas de Sonido
Red
Controlador Super I/O
https://www.cs.uaf.edu/2011/spring/cs641/proj1/bbhartman/

5. Infografía: Placa Base
oscarwmendoza@gmail.com

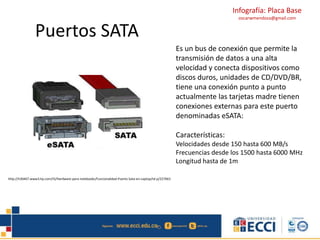

Puertos SATA
Es un bus de conexión que permite la
transmisión de datos a una alta
velocidad y conecta dispositivos como
discos duros, unidades de CD/DVD/BR,
tiene una conexión punto a punto
actualmente las tarjetas madre tienen
conexiones externas para este puerto
denominadas eSATA:
Características:
Velocidades desde 150 hasta 600 MB/s
Frecuencias desde los 1500 hasta 6000 MHz
Longitud hasta de 1m
http://h30467.www3.hp.com/t5/Hardware-para-notebooks/Funcionalidad-Puerto-Sata-en-Laptop/td-p/227663

6. Infografía: Placa Base
oscarwmendoza@gmail.com
Bahía o Bancos
de Memoria Es la ubicación en la board donde se
ubicara la memoria RAM y esta limitado
por el Chipset en cuanto a capacidad y
cantidad
Tipos de memoria
TSOP
SIP
SIMM
DIMM
V-RAM
DDR1
DDR2
DDR3
http://informaticapcpi.wikispaces.com/Zocalos+de+memoria

7. Infografía: Placa Base
oscarwmendoza@gmail.com
Procesador
Es el cerebro denominado CPU (Unidad
Central de Procesamiento), es el
encargado de ejecutar los procesos y
coordinación de los diferentes
componentes del computador desde su
creación se han diseñado nuevos
modelos que mejoran su rendimiento
http://www.applesfera.com/apple/los-posibles-procesadores-del-futuro-macbook-pro-llegan-el-7-de-enero

8. oscarwmendoza@gmail.com Procesador
Infografía: Placa Base
Cronología
1971: El Intel 4004
1972: El Intel 8008
1974: El SC/MP
1974: El Intel 8080
1975: Motorola 6800
1976: El Z80
1978: Los Intel 8086 y 8088
1982: El Intel 80286
1985: El Intel 80386
1985: El VAX 78032
1989: El Intel 80486
1991: El AMD AMx86
1993: PowerPC 601
1993: El Intel Pentium
1994: EL PowerPC 620
1995: EL Intel Pentium Pro
1996: El AMD K5
1996: Los AMD K6 y AMD K6-2
1997: El Intel Pentium II
1998: El Intel Pentium II Xeon
1999: El Intel Celeron
1999: El AMD Athlon K7
(Classic y Thunderbird)
1999: El Intel Pentium III
1999: El Intel Pentium III Xeon
2000: EL Intel Pentium 4
2001: El AMD Athlon XP
1
2004: El Intel Pentium 4
(Prescott)
2004: El AMD Athlon 64
2006: EL Intel Core Duo
2007: El AMD Phenom
2008: El Intel Core Nehalem
2
2008: Los AMD Phenom II y
Athlon II
2011: El Intel Core Sandy
Bridge ( Core i3, Intel Core i5 e
3
Intel Core i7 serie 2000 y
Pentium G.)
2011: El AMD Fusion
2012: El Intel Core Ivy Bridge
1 http://arstechnica.com/business/2011/11/the-40th-birthday-ofmaybethe-first-microprocessor/
2013: El Intel Core Haswell 2 http://www.xataka.com/componentes-de-pc/los-procesadores-amd-fusion-se-presentan-en-publico
3 www.3djuegos.com

9. Infografía: Placa Base
oscarwmendoza@gmail.com

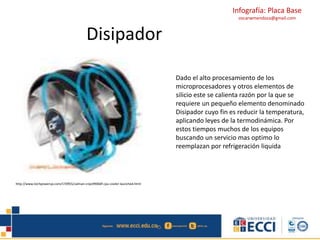

Disipador
Dado el alto procesamiento de los
microprocesadores y otros elementos de
silicio este se calienta razón por la que se
requiere un pequeño elemento denominado
Disipador cuyo fin es reducir la temperatura,
aplicando leyes de la termodinámica. Por
estos tiempos muchos de los equipos
buscando un servicio mas optimo lo
reemplazan por refrigeración liquida
http://www.techpowerup.com/170955/zalman-cnps9900df-cpu-cooler-launched.html
