Infografía
Placa Base
Jorge Luis Palacio Rodríguez
Segunde semestre Ing. Sistemas

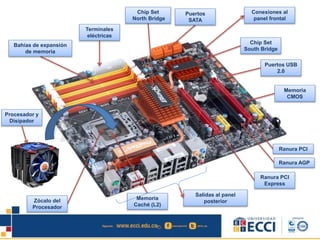

Zócalo del
Procesador
Memoria
Caché (L2)
Bahías de expansión
de memoria
Terminales
eléctricas
Salidas al panel
posterior
Chip Set
South Bridge
Chip Set
North Bridge
Puertos
SATA
Puertos USB
2.0
Ranura PCI
Ranura AGP
Ranura PCI
Express
Procesador y
Disipador
Conexiones al
panel frontal
Memoria
CMOS
Infografía: Placa Base
oscarwmendoza@gmail.com

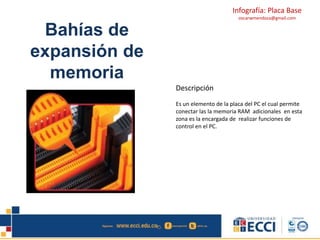

Bahías de
expansión de
memoria
Descripción
Es un elemento de la placa del PC el cual permite
conectar las la memoria RAM adicionales en esta
zona es la encargada de realizar funciones de
control en el PC.
Infografía: Placa Base
oscarwmendoza@gmail.com

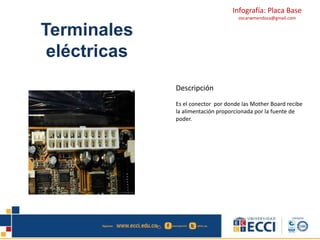

Terminales
eléctricas
Descripción
Es el conector por donde las Mother Board recibe
la alimentación proporcionada por la fuente de
poder.
Infografía: Placa Base
oscarwmendoza@gmail.com
Chip Set
North Bridge
Descripción
El Northbridge es un circuito integrado que
interconecta la CPU a la memoria a través del bus
de datos frontal (FSB). Además, se conecta
periféricos a través de canales de alta velocidad,
tales como AGP y PCI Express. El Northbridge
puede incluir un controlador de pantalla, obviando
la necesidad de un adaptador de pantalla
separada.
Infografía: Placa Base
oscarwmendoza@gmail.com

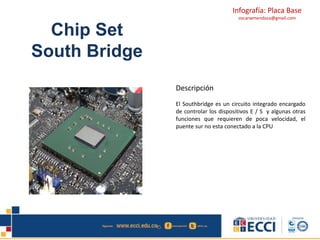

Chip Set
South Bridge
Descripción
El Southbridge es un circuito integrado encargado
de controlar los dispositivos E / S y algunas otras
funciones que requieren de poca velocidad, el
puente sur no esta conectado a la CPU
Infografía: Placa Base
oscarwmendoza@gmail.com

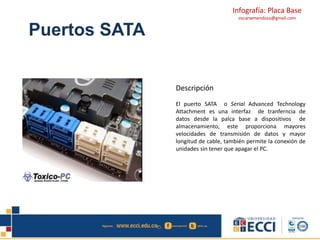

Puertos SATA
Descripción
El puerto SATA o Serial Advanced Technology
Attachment es una interfaz de tranferncia de
datos desde la palca base a dispositivos de
almacenamiento, este proporciona mayores
velocidades de transmisión de datos y mayor
longitud de cable, también permite la conexión de
unidades sin tener que apagar el PC.
Infografía: Placa Base
oscarwmendoza@gmail.com

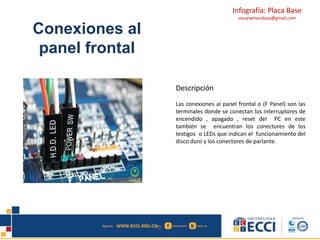

Conexiones al
panel frontal
Descripción
Las conexiones al panel frontal o (F Panel) son las
terminales donde se conectan los interruptores de
encendido , apagado , reset del PC en este
también se encuentran los conectores de los
testigos o LEDs que indican el funcionamiento del
disco duro y los conectores de parlante.
Infografía: Placa Base
oscarwmendoza@gmail.com

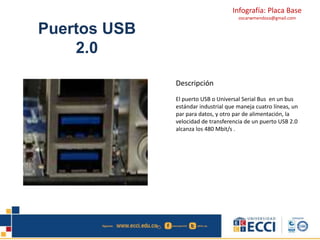

Puertos USB
2.0
Descripción
El puerto USB o Universal Serial Bus en un bus
estándar industrial que maneja cuatro líneas, un
par para datos, y otro par de alimentación, la
velocidad de transferencia de un puerto USB 2.0
alcanza los 480 Mbit/s .
Infografía: Placa Base
oscarwmendoza@gmail.com

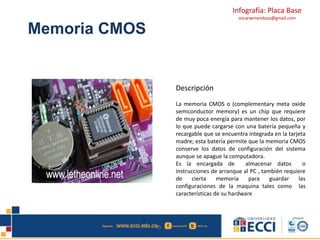

Memoria CMOS
Descripción
La memoria CMOS o (complementary meta oxide
semiconductor memory) es un chip que requiere
de muy poca energía para mantener los datos, por
lo que puede cargarse con una batería pequeña y
recargable que se encuentra integrada en la tarjeta
madre; esta batería permite que la memoria CMOS
conserve los datos de configuración del sistema
aunque se apague la computadora.
Es la encargada de almacenar datos o
instrucciones de arranque al PC , también requiere
de cierta memoria para guardar las
configuraciones de la maquina tales como las
características de su hardware
Infografía: Placa Base
oscarwmendoza@gmail.com

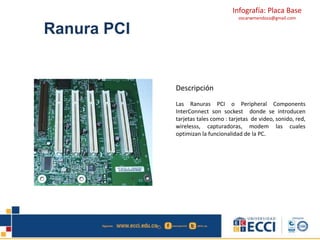

Ranura PCI
Descripción
Las Ranuras PCI o Peripheral Components
InterConnect son sockest donde se introducen
tarjetas tales como : tarjetas de video, sonido, red,
wirelesss, capturadoras, modem las cuales
optimizan la funcionalidad de la PC.
Infografía: Placa Base
oscarwmendoza@gmail.com

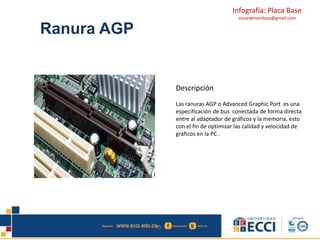

Ranura AGP
Descripción
Las ranuras AGP o Advanced Graphic Port es una
especificación de bus conectada de forma directa
entre al adaptador de gráficos y la memoria, esto
con el fin de optimizar las calidad y velocidad de
gráficos en la PC .
Infografía: Placa Base
oscarwmendoza@gmail.com

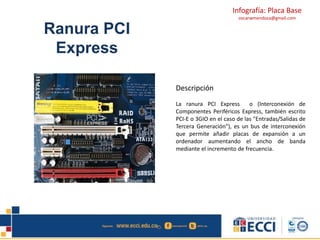

Ranura PCI
Express
Descripción
La ranura PCI Express o (Interconexión de
Componentes Periféricos Express, también escrito
PCI-E o 3GIO en el caso de las "Entradas/Salidas de
Tercera Generación"), es un bus de interconexión
que permite añadir placas de expansión a un
ordenador aumentando el ancho de banda
mediante el incremento de frecuencia.
Infografía: Placa Base
oscarwmendoza@gmail.com

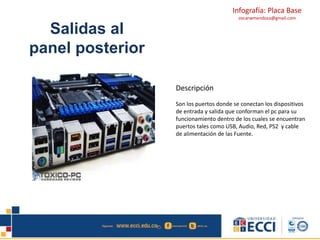

Salidas al
panel posterior
Descripción
Son los puertos donde se conectan los dispositivos
de entrada y salida que conforman el pc para su
funcionamiento dentro de los cuales se encuentran
puertos tales como USB, Audio, Red, PS2 y cable
de alimentación de las Fuente.
Infografía: Placa Base
oscarwmendoza@gmail.com

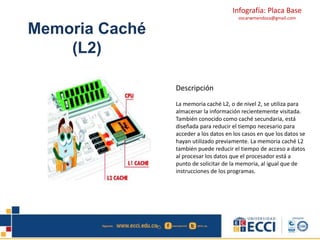

Memoria Caché
(L2)
Descripción
La memoria caché L2, o de nivel 2, se utiliza para
almacenar la información recientemente visitada.
También conocido como caché secundaria, está
diseñada para reducir el tiempo necesario para
acceder a los datos en los casos en que los datos se
hayan utilizado previamente. La memoria caché L2
también puede reducir el tiempo de acceso a datos
al procesar los datos que el procesador está a
punto de solicitar de la memoria, al igual que de
instrucciones de los programas.
Infografía: Placa Base
oscarwmendoza@gmail.com

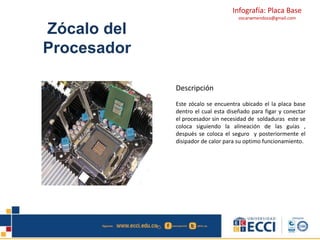

Zócalo del
Procesador
Descripción
Este zócalo se encuentra ubicado el la placa base
dentro el cual esta diseñado para figar y conectar
el procesador sin necesidad de soldaduras este se
coloca siguiendo la alineación de las guías ,
después se coloca el seguro y posteriormente el
disipador de calor para su optimo funcionamiento.
Infografía: Placa Base
oscarwmendoza@gmail.com

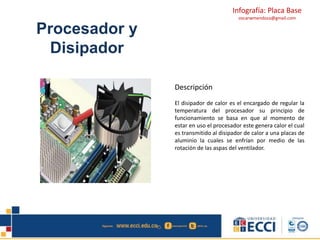

Procesador y
Disipador
Descripción
El disipador de calor es el encargado de regular la
temperatura del procesador su principio de
funcionamiento se basa en que al momento de
estar en uso el procesador este genera calor el cual
es transmitido al disipador de calor a una placas de
aluminio la cuales se enfrían por medio de las
rotación de las aspas del ventilador.
