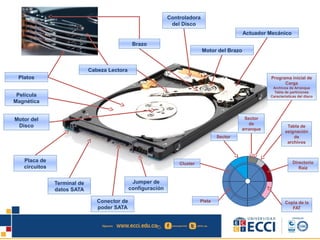

1. Infografía
Almacenamiento
secundario
Disco Duro (Hard Disk)
TATIANA GUEVARA
CINDY VARAGAS
FELIPE RODRIGUEZ
JHONNATAN GAVILAN

2. Brazo
Actuador Mecánico
Cabeza Lectora
Película
Magnética
Controladora
del Disco
Placa de
circuitos
Terminal de
datos SATA
Conector de
poder SATA
Jumper de
configuración
Motor del Brazo
Motor del
Disco
Platos Programa inicial de
Carga
Archivos de Arranque
Tabla de particiones
Características del disco
Sector
Sector
de
arranque
Tabla de
asignación
de
archivos
Directorio
Raíz
Copia de la
FAT
Pista
Cluster

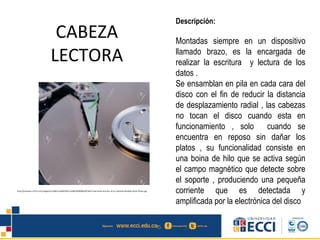

3. CABEZA
LECTORA
Descripción:
Montadas siempre en un dispositivo
llamado brazo, es la encargada de
realizar la escritura y lectura de los
datos .
Se ensamblan en pila en cada cara del
disco con el fin de reducir la distancia
de desplazamiento radial , las cabezas
no tocan el disco cuando esta en
funcionamiento , solo cuando se
encuentra en reposo sin dañar los
platos , su funcionalidad consiste en
una boina de hilo que se activa según
el campo magnético que detecte sobre
el soporte , produciendo una pequeña
corriente que es detectada y
amplificada por la electrónica del disco
http://previews.123rf.com/images/tru168/tru1680704/tru168070400004/872843-read-head-and-disc-of-an-opened-harddisk-Stock-Photo.jpg

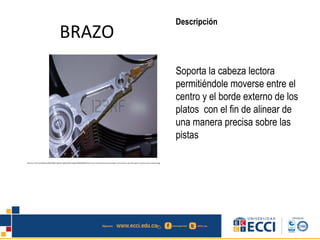

4. BRAZO
Descripción
Soporta la cabeza lectora
permitiéndole moverse entre el
centro y el borde externo de los
platos con el fin de alinear de
una manera precisa sobre las
pistas
http://us.123rf.com/400wm/400/400/CraigPJ/CraigPJ0706/CraigPJ070600038/997063-macro-tirada-del-brazo-de-actuador-y-de-los-discos-de-una-impulsi-n-de-disco-duro-moderna.jpg

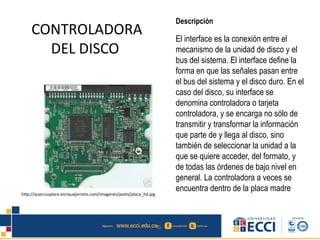

5. CONTROLADORA
DEL DISCO
Descripción
El interface es la conexión entre el
mecanismo de la unidad de disco y el
bus del sistema. El interface define la
forma en que las señales pasan entre
el bus del sistema y el disco duro. En el
caso del disco, su interface se
denomina controladora o tarjeta
controladora, y se encarga no sólo de
transmitir y transformar la información
que parte de y llega al disco, sino
también de seleccionar la unidad a la
que se quiere acceder, del formato, y
de todas las órdenes de bajo nivel en
general. La controladora a veces se
encuentra dentro de la placa madre
http://quercusplace.enriquejorreto.com/imagenes/posts/placa_hd.jpg

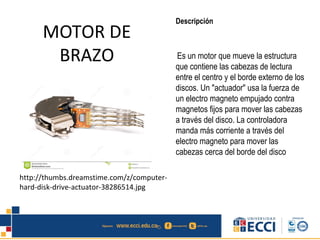

6. MOTOR DE
BRAZO
Descripción
Es un motor que mueve la estructura
que contiene las cabezas de lectura
entre el centro y el borde externo de los
discos. Un "actuador" usa la fuerza de
un electro magneto empujado contra
magnetos fijos para mover las cabezas
a través del disco. La controladora
manda más corriente a través del
electro magneto para mover las
cabezas cerca del borde del disco
http://thumbs.dreamstime.com/z/computer-

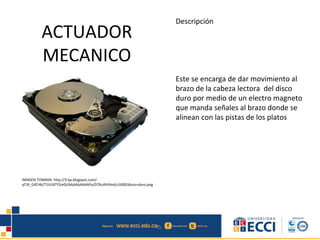

7. ACTUADOR
MECANICO
Descripción
Este se encarga de dar movimiento al
brazo de la cabeza lectora del disco
duro por medio de un electro magneto
que manda señales al brazo donde se
alinean con las pistas de los platos
IMAGEN TOMADA: http://3.bp.blogspot.com/-
qTJ9_GifCHk/T1VLN7YZm0I/AAAAAAAAAPo/D7XuIlHIVeA/s1600/disco+duro.png

8. JUMPER DE
CONFIGURACION
Descripción
Un jumper o puente es un elemento
que permite interconectar dos
terminales de manera temporal sin
tener que efectuar una operación que
requiera una herramienta adicional.
Dicha unión de terminales cierra el
circuito eléctrico del que forma parte
IMAGEN TOMADA: http://www.letheonline.net/images/raro5.jpg

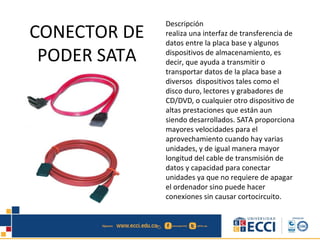

9. CONECTOR DE
PODER SATA
Descripción
realiza una interfaz de transferencia de
datos entre la placa base y algunos
dispositivos de almacenamiento, es
decir, que ayuda a transmitir o
transportar datos de la placa base a
diversos dispositivos tales como el
disco duro, lectores y grabadores de
CD/DVD, o cualquier otro dispositivo de
altas prestaciones que están aun
siendo desarrollados. SATA proporciona
mayores velocidades para el
aprovechamiento cuando hay varias
unidades, y de igual manera mayor
longitud del cable de transmisión de
datos y capacidad para conectar
unidades ya que no requiere de apagar
el ordenador sino puede hacer
conexiones sin causar cortocircuito.

10. TERMINAL DE
DATOS SATA
Descripción
Las unidades SATA (discos duros, re
grabadoras de DVD...) utilizan un tipo
de cable de datos. Imágenes de
conectores de datos de disco duro. A la
izquierda conector IDE, donde se puede
ver las terminales de diferentes
colores. Azul a placa base
Gris a esclavo negro a master.
A la derecha conector de datos SATA.
IMAGEN TOMADA: http://www.zator.com/Hardware/Images_esp/SATA_conector-F6.jpg

11. PLACA DE
CIRCUITO
Descripción
Este tablero de circuito se llama tablero
de la lógica del disco duro. Un tablero de la
lógica utiliza sus componentes importantes
de siguiente para proporcionar una variedad
de funciones y de características a un disco
duro:
• Controlar el trazado de circuito
• Circuitos del sentido, de la amplificación
y de la conversión
• Hardware del interfaz
• Soportes lógico inalterable
• Control múltiple del comando y el
Recordering
http://www.cientificosaficionados.com/recicla
do/DDURO2.JPG

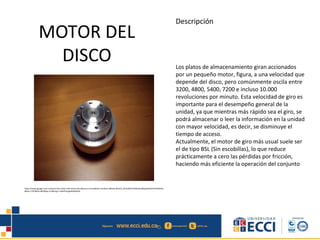

12. MOTOR DEL
DISCO
Descripción
Los platos de almacenamiento giran accionados
por un pequeño motor, figura, a una velocidad que
depende del disco, pero comúnmente oscila entre
3200, 4800, 5400, 7200 e incluso 10.000
revoluciones por minuto. Esta velocidad de giro es
importante para el desempeño general de la
unidad, ya que mientras más rápido sea el giro, se
podrá almacenar o leer la información en la unidad
con mayor velocidad, es decir, se disminuye el
tiempo de acceso.
Actualmente, el motor de giro más usual suele ser
el de tipo BSL (Sin escobillas), lo que reduce
prácticamente a cero las pérdidas por fricción,
haciendo más eficiente la operación del conjunto
https://www.google.com.co/search?q=motor+del+disco+duro&source=lnms&tbm=isch&sa=X&ved=0CAcQ_AUoAWoVChMIodns8fqJyQIVwUImCh0e0Ae-
&biw=1707&bih=807&dpr=0.6#imgrc=sSPHFSVqplH0DM%3A

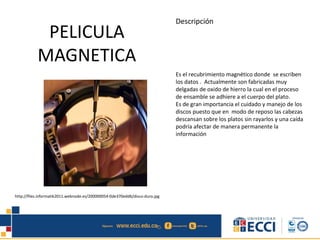

13. PELICULA
MAGNETICA
Descripción
Es el recubrimiento magnético donde se escriben
los datos . Actualmente son fabricadas muy
delgadas de oxido de hierro la cual en el proceso
de ensamble se adhiere a el cuerpo del plato.
Es de gran importancia el cuidado y manejo de los
discos puesto que en modo de reposo las cabezas
descansan sobre los platos sin rayarlos y una caída
podría afectar de manera permanente la
información
http://files.informatik2011.webnode.es/200000054-0de370edd6/disco-duro.jpg

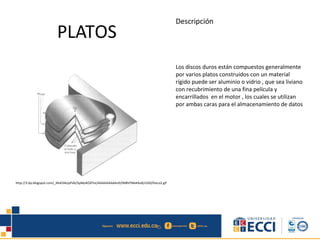

14. PLATOS
Descripción
Los discos duros están compuestos generalmente
por varios platos construidos con un material
rígido puede ser aluminio o vidrio , que sea liviano
con recubrimiento de una fina película y
encarrillados en el motor , los cuales se utilizan
por ambas caras para el almacenamiento de datos
http://3.bp.blogspot.com/_MvE0AUpPiAI/SpMy4O2FtsI/AAAAAAAAAn0/tM8VYMeKkv8/s320/Disco2.gif

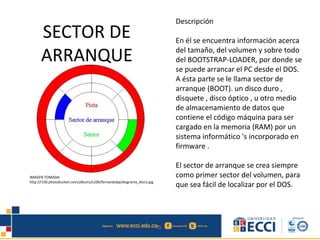

15. SECTOR DE
ARRANQUE
Descripción
En él se encuentra información acerca
del tamaño, del volumen y sobre todo
del BOOTSTRAP-LOADER, por donde se
se puede arrancar el PC desde el DOS.
A ésta parte se le llama sector de
arranque (BOOT). un disco duro ,
disquete , disco óptico , u otro medio
de almacenamiento de datos que
contiene el código máquina para ser
cargado en la memoria (RAM) por un
sistema informático 's incorporado en
firmware .
El sector de arranque se crea siempre
como primer sector del volumen, para
que sea fácil de localizar por el DOS.
IMAGEN TOMADA:
http://i150.photobucket.com/albums/s106/fernandobp/diagrama_disco.jpg

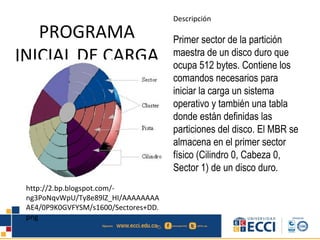

16. PROGRAMA
INICIAL DE CARGA
Descripción
Primer sector de la partición
maestra de un disco duro que
ocupa 512 bytes. Contiene los
comandos necesarios para
iniciar la carga un sistema
operativo y también una tabla
donde están definidas las
particiones del disco. El MBR se
almacena en el primer sector
físico (Cilindro 0, Cabeza 0,
Sector 1) de un disco duro.
http://2.bp.blogspot.com/-
ng3PoNqvWpU/Ty8e89lZ_HI/AAAAAAAA
AE4/0P9K0GVFYSM/s1600/Sectores+DD.
png

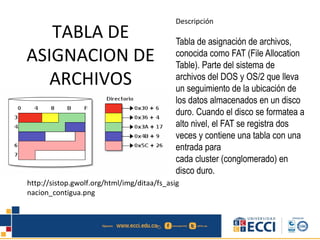

17. TABLA DE
ASIGNACION DE
ARCHIVOS
Descripción
Tabla de asignación de archivos,
conocida como FAT (File Allocation
Table). Parte del sistema de
archivos del DOS y OS/2 que lleva
un seguimiento de la ubicación de
los datos almacenados en un disco
duro. Cuando el disco se formatea a
alto nivel, el FAT se registra dos
veces y contiene una tabla con una
entrada para
cada cluster (conglomerado) en
disco duro.
http://sistop.gwolf.org/html/img/ditaa/fs_asig

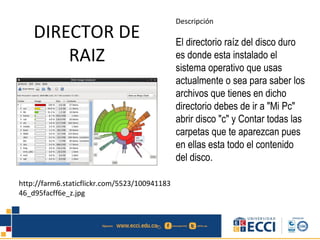

18. DIRECTOR DE
RAIZ
Descripción
El directorio raíz del disco duro
es donde esta instalado el
sistema operativo que usas
actualmente o sea para saber los
archivos que tienes en dicho
directorio debes de ir a "Mi Pc"
abrir disco "c" y Contar todas las
carpetas que te aparezcan pues
en ellas esta todo el contenido
del disco.
http://farm6.staticflickr.com/5523/100941183

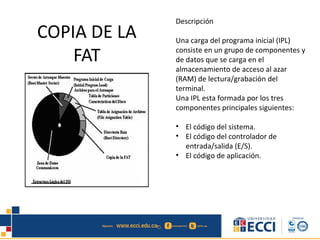

19. COPIA DE LA
FAT
Descripción
Una carga del programa inicial (IPL)
consiste en un grupo de componentes y
de datos que se carga en el
almacenamiento de acceso al azar
(RAM) de lectura/grabación del
terminal.
Una IPL esta formada por los tres
componentes principales siguientes:
• El código del sistema.
• El código del controlador de
entrada/salida (E/S).
• El código de aplicación.

20. PISTA
Descripción
Trayectoria de circular de
disco cabeza de
lector/escritura, pista de
formada uno o mas clúster.

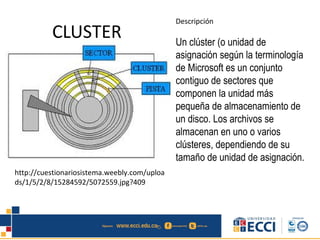

21. CLUSTER
Descripción
Un clúster (o unidad de
asignación según la terminología
de Microsoft es un conjunto
contiguo de sectores que
componen la unidad más
pequeña de almacenamiento de
un disco. Los archivos se
almacenan en uno o varios
clústeres, dependiendo de su
tamaño de unidad de asignación.
http://cuestionariosistema.weebly.com/uploa
ds/1/5/2/8/15284592/5072559.jpg?409

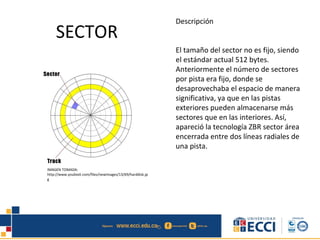

22. SECTOR
Descripción
El tamaño del sector no es fijo, siendo
el estándar actual 512 bytes.
Anteriormente el número de sectores
por pista era fijo, donde se
desaprovechaba el espacio de manera
significativa, ya que en las pistas
exteriores pueden almacenarse más
sectores que en las interiores. Así,
apareció la tecnología ZBR sector área
encerrada entre dos líneas radiales de
una pista.
IMAGEN TOMADA:
http://www.youbioit.com/files/newimages/13/69/harddisk.jp
g
