1. Infografía
Placa Base
Mg.Ed. Oscar Wilson Mendoza Martínez
Grupo ASUS
DIEGO MEDINA ORJUELA
diedmeor@hotmail.com
JOHAN ANDREY VASQUEZ
Johan.ecci@Gmail.com
ALEXANDER GUEVARA

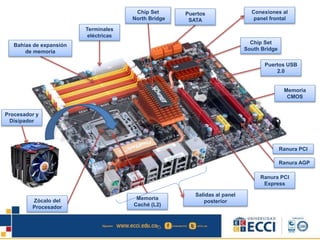

2. Zócalo del
Procesador
Memoria
Caché (L2)
Bahías de expansión
de memoria
Terminales
eléctricas
Salidas al panel
posterior
Chip Set
South Bridge
Chip Set
North Bridge
Puertos
SATA
Puertos USB
2.0
Ranura PCI
Ranura AGP
Ranura PCI
Express
Procesador y
Disipador
Conexiones al
panel frontal
Memoria
CMOS

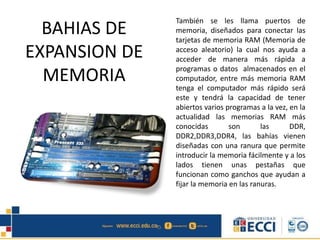

3. BAHIAS DE
EXPANSION DE
MEMORIA
También se les llama puertos de
memoria, diseñados para conectar las
tarjetas de memoria RAM (Memoria de
acceso aleatorio) la cual nos ayuda a
acceder de manera más rápida a
programas o datos almacenados en el
computador, entre más memoria RAM
tenga el computador más rápido será
este y tendrá la capacidad de tener
abiertos varios programas a la vez, en la
actualidad las memorias RAM más
conocidas son las DDR,
DDR2,DDR3,DDR4, las bahías vienen
diseñadas con una ranura que permite
introducir la memoria fácilmente y a los
lados tienen unas pestañas que
funcionan como ganchos que ayudan a
fijar la memoria en las ranuras.

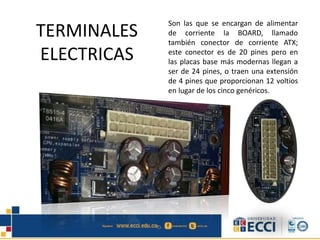

4. TERMINALES
ELECTRICAS
Son las que se encargan de alimentar
de corriente la BOARD, llamado
también conector de corriente ATX;
este conector es de 20 pines pero en
las placas base más modernas llegan a
ser de 24 pines, o traen una extensión
de 4 pines que proporcionan 12 voltios
en lugar de los cinco genéricos.

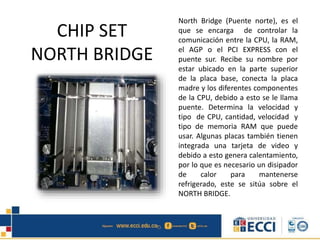

5. CHIP SET
NORTH BRIDGE
North Bridge (Puente norte), es el
que se encarga de controlar la
comunicación entre la CPU, la RAM,
el AGP o el PCI EXPRESS con el
puente sur. Recibe su nombre por
estar ubicado en la parte superior
de la placa base, conecta la placa
madre y los diferentes componentes
de la CPU, debido a esto se le llama
puente. Determina la velocidad y
tipo de CPU, cantidad, velocidad y
tipo de memoria RAM que puede
usar. Algunas placas también tienen
integrada una tarjeta de video y
debido a esto genera calentamiento,
por lo que es necesario un disipador
de calor para mantenerse
refrigerado, este se sitúa sobre el
NORTH BRIDGE.

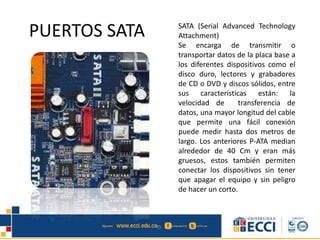

6. PUERTOS SATA SATA (Serial Advanced Technology
Attachment)
Se encarga de transmitir o
transportar datos de la placa base a
los diferentes dispositivos como el
disco duro, lectores y grabadores
de CD o DVD y discos sólidos, entre
sus características están: la
velocidad de transferencia de
datos, una mayor longitud del cable
que permite una fácil conexión
puede medir hasta dos metros de
largo. Los anteriores P-ATA median
alrededor de 40 Cm y eran más
gruesos, estos también permiten
conectar los dispositivos sin tener
que apagar el equipo y sin peligro
de hacer un corto.

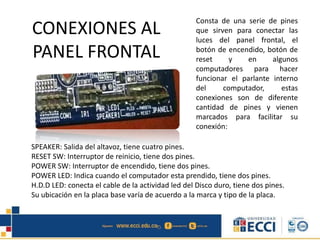

7. CONEXIONES AL
PANEL FRONTAL
Consta de una serie de pines
que sirven para conectar las
luces del panel frontal, el
botón de encendido, botón de
reset y en algunos
computadores para hacer
funcionar el parlante interno
del computador, estas
conexiones son de diferente
cantidad de pines y vienen
marcados para facilitar su
conexión:
SPEAKER: Salida del altavoz, tiene cuatro pines.
RESET SW: Interruptor de reinicio, tiene dos pines.
POWER SW: Interruptor de encendido, tiene dos pines.
POWER LED: Indica cuando el computador esta prendido, tiene dos pines.
H.D.D LED: conecta el cable de la actividad led del Disco duro, tiene dos pines.
Su ubicación en la placa base varía de acuerdo a la marca y tipo de la placa.

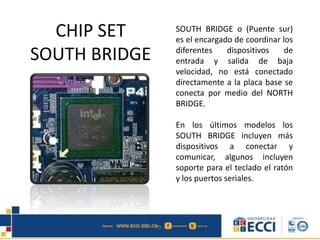

8. CHIP SET
SOUTH BRIDGE
SOUTH BRIDGE o (Puente sur)
es el encargado de coordinar los
diferentes dispositivos de
entrada y salida de baja
velocidad, no está conectado
directamente a la placa base se
conecta por medio del NORTH
BRIDGE.
En los últimos modelos los
SOUTH BRIDGE incluyen más
dispositivos a conectar y
comunicar, algunos incluyen
soporte para el teclado el ratón
y los puertos seriales.

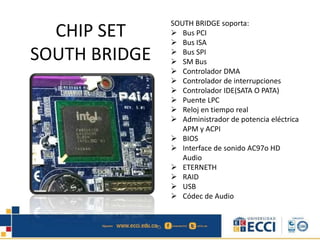

9. CHIP SET
SOUTH BRIDGE
SOUTH BRIDGE soporta:
 Bus PCI
 Bus ISA
 Bus SPI
 SM Bus
 Controlador DMA
 Controlador de interrupciones
 Controlador IDE(SATA O PATA)
 Puente LPC
 Reloj en tiempo real
 Administrador de potencia eléctrica
APM y ACPI
 BIOS
 Interface de sonido AC97o HD
Audio
 ETERNETH
 RAID
 USB
 Códec de Audio

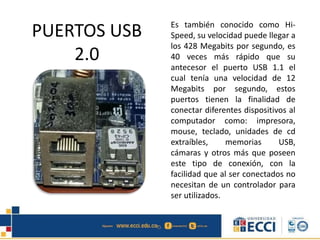

10. PUERTOS USB
2.0
Es también conocido como Hi-
Speed, su velocidad puede llegar a
los 428 Megabits por segundo, es
40 veces más rápido que su
antecesor el puerto USB 1.1 el
cual tenía una velocidad de 12
Megabits por segundo, estos
puertos tienen la finalidad de
conectar diferentes dispositivos al
computador como: impresora,
mouse, teclado, unidades de cd
extraíbles, memorias USB,
cámaras y otros más que poseen
este tipo de conexión, con la
facilidad que al ser conectados no
necesitan de un controlador para
ser utilizados.

11. PUERTOS USB
3.0
(USB 3.0 SUPER SPEED)
Maneja una velocidad de
transferencia de 3200
Megabits por segundo es casi
diez veces más rápido que el
puerto USB 2.0 debido a que
han sido incluidos 5contactos
adicionales, los formatos HD
son ampliamente soportados,
pueden conectarse
dispositivos 2.0 pero no se
puede al contrario los puertos
USB 2.0 no soportan
dispositivos 3.0.http://www.hispazone.com/imagenes/tutoriales/680-91.jpg

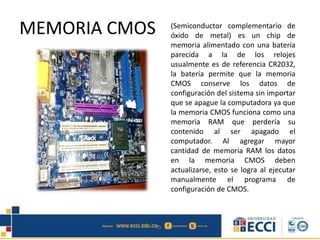

12. MEMORIA CMOS (Semiconductor complementario de
óxido de metal) es un chip de
memoria alimentado con una batería
parecida a la de los relojes
usualmente es de referencia CR2032,
la batería permite que la memoria
CMOS conserve los datos de
configuración del sistema sin importar
que se apague la computadora ya que
la memoria CMOS funciona como una
memoria RAM que perdería su
contenido al ser apagado el
computador. Al agregar mayor
cantidad de memoria RAM los datos
en la memoria CMOS deben
actualizarse, esto se logra al ejecutar
manualmente el programa de
configuración de CMOS.

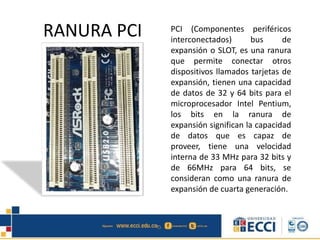

13. RANURA PCI PCI (Componentes periféricos
interconectados) bus de
expansión o SLOT, es una ranura
que permite conectar otros
dispositivos llamados tarjetas de
expansión, tienen una capacidad
de datos de 32 y 64 bits para el
microprocesador Intel Pentium,
los bits en la ranura de
expansión significan la capacidad
de datos que es capaz de
proveer, tiene una velocidad
interna de 33 MHz para 32 bits y
de 66MHz para 64 bits, se
consideran como una ranura de
expansión de cuarta generación.

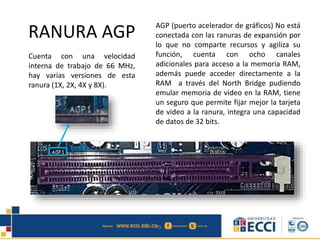

14. RANURA AGP AGP (puerto acelerador de gráficos) No está
conectada con las ranuras de expansión por
lo que no comparte recursos y agiliza su
función, cuenta con ocho canales
adicionales para acceso a la memoria RAM,
además puede acceder directamente a la
RAM a través del North Bridge pudiendo
emular memoria de video en la RAM, tiene
un seguro que permite fijar mejor la tarjeta
de video a la ranura, integra una capacidad
de datos de 32 bits.
Cuenta con una velocidad
interna de trabajo de 66 MHz,
hay varias versiones de esta
ranura (1X, 2X, 4X y 8X).

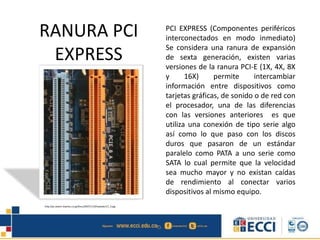

15. RANURA PCI
EXPRESS
PCI EXPRESS (Componentes periféricos
interconectados en modo inmediato)
Se considera una ranura de expansión
de sexta generación, existen varias
versiones de la ranura PCI-E (1X, 4X, 8X
y 16X) permite intercambiar
información entre dispositivos como
tarjetas gráficas, de sonido o de red con
el procesador, una de las diferencias
con las versiones anteriores es que
utiliza una conexión de tipo serie algo
así como lo que paso con los discos
duros que pasaron de un estándar
paralelo como PATA a uno serie como
SATA lo cual permite que la velocidad
sea mucho mayor y no existan caídas
de rendimiento al conectar varios
dispositivos al mismo equipo.
http://pc.watch.impress.co.jp/docs/2007/1119/tawada117_3.jpg

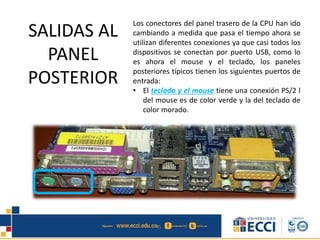

16. SALIDAS AL
PANEL
POSTERIOR
Los conectores del panel trasero de la CPU han ido
cambiando a medida que pasa el tiempo ahora se
utilizan diferentes conexiones ya que casi todos los
dispositivos se conectan por puerto USB, como lo
es ahora el mouse y el teclado, los paneles
posteriores típicos tienen los siguientes puertos de
entrada:
• El teclado y el mouse tiene una conexión PS/2 l
del mouse es de color verde y la del teclado de
color morado.

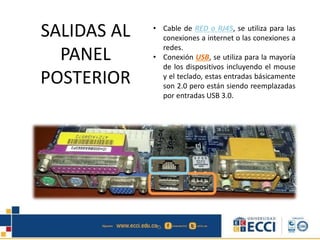

17. • Cable de RED o RJ45, se utiliza para las
conexiones a internet o las conexiones a
redes.
• Conexión USB, se utiliza para la mayoría
de los dispositivos incluyendo el mouse
y el teclado, estas entradas básicamente
son 2.0 pero están siendo reemplazadas
por entradas USB 3.0.
SALIDAS AL
PANEL
POSTERIOR

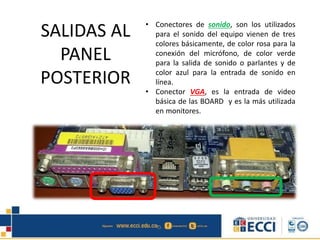

18. • Conectores de sonido, son los utilizados
para el sonido del equipo vienen de tres
colores básicamente, de color rosa para la
conexión del micrófono, de color verde
para la salida de sonido o parlantes y de
color azul para la entrada de sonido en
línea.
• Conector VGA, es la entrada de video
básica de las BOARD y es la más utilizada
en monitores.
SALIDAS AL
PANEL
POSTERIOR

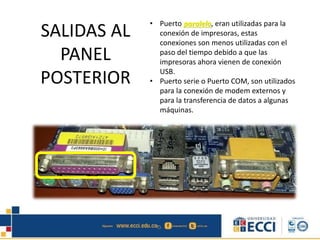

19. • Puerto paralelo, eran utilizadas para la
conexión de impresoras, estas
conexiones son menos utilizadas con el
paso del tiempo debido a que las
impresoras ahora vienen de conexión
USB.
• Puerto serie o Puerto COM, son utilizados
para la conexión de modem externos y
para la transferencia de datos a algunas
máquinas.
SALIDAS AL
PANEL
POSTERIOR

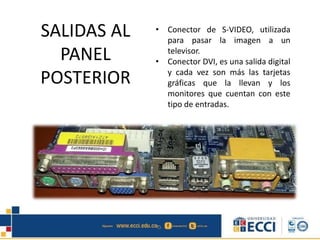

20. • Conector de S-VIDEO, utilizada
para pasar la imagen a un
televisor.
• Conector DVI, es una salida digital
y cada vez son más las tarjetas
gráficas que la llevan y los
monitores que cuentan con este
tipo de entradas.
SALIDAS AL
PANEL
POSTERIOR

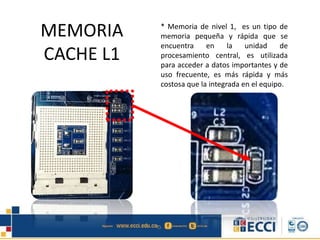

21. MEMORIA
CACHE L1
* Memoria de nivel 1, es un tipo de
memoria pequeña y rápida que se
encuentra en la unidad de
procesamiento central, es utilizada
para acceder a datos importantes y de
uso frecuente, es más rápida y más
costosa que la integrada en el equipo.

22. MEMORIA
CACHE L2
* Memoria cache L2, o de nivel 2, se utiliza
para almacenar la información
recientemente visitada, está diseñada para
reducir el tiempo de para acceder a los
datos que hayan sido utilizado
recientemente, también puede reducir el
tiempo de acceso a datos al procesar los
datos que el procesador está a punto de
solicitar de la memoria, la memoria cache
L2 es secundaria a la CPU y es más lenta
que la L1, la memoria cache L2 es la más
unificada y se usa para almacenar los
datos e instrucciones de los programas.

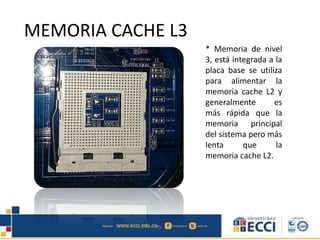

23. * Memoria de nivel
3, está integrada a la
placa base se utiliza
para alimentar la
memoria cache L2 y
generalmente es
más rápida que la
memoria principal
del sistema pero más
lenta que la
memoria cache L2.
MEMORIA CACHE L3

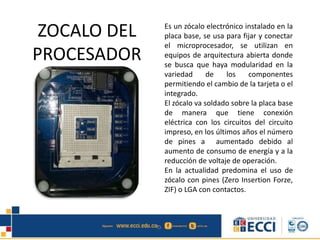

24. ZOCALO DEL
PROCESADOR
Es un zócalo electrónico instalado en la
placa base, se usa para fijar y conectar
el microprocesador, se utilizan en
equipos de arquitectura abierta donde
se busca que haya modularidad en la
variedad de los componentes
permitiendo el cambio de la tarjeta o el
integrado.
El zócalo va soldado sobre la placa base
de manera que tiene conexión
eléctrica con los circuitos del circuito
impreso, en los últimos años el número
de pines a aumentado debido al
aumento de consumo de energía y a la
reducción de voltaje de operación.
En la actualidad predomina el uso de
zócalo con pines (Zero Insertion Forze,
ZIF) o LGA con contactos.

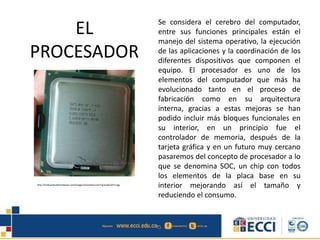

25. EL
PROCESADOR
Se considera el cerebro del computador,
entre sus funciones principales están el
manejo del sistema operativo, la ejecución
de las aplicaciones y la coordinación de los
diferentes dispositivos que componen el
equipo. El procesador es uno de los
elementos del computador que más ha
evolucionado tanto en el proceso de
fabricación como en su arquitectura
interna, gracias a estas mejoras se han
podido incluir más bloques funcionales en
su interior, en un principio fue el
controlador de memoria, después de la
tarjeta gráfica y en un futuro muy cercano
pasaremos del concepto de procesador a lo
que se denomina SOC, un chip con todos
los elementos de la placa base en su
interior mejorando así el tamaño y
reduciendo el consumo.
http://traficantesdehardware.com/images/tutorials/corei7/grandes/013.jpg

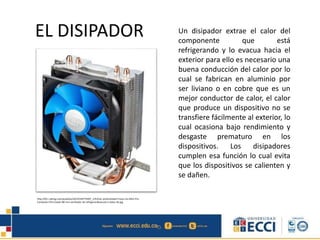

26. EL DISIPADOR Un disipador extrae el calor del
componente que está
refrigerando y lo evacua hacia el
exterior para ello es necesario una
buena conducción del calor por lo
cual se fabrican en aluminio por
ser liviano o en cobre que es un
mejor conductor de calor, el calor
que produce un dispositivo no se
transfiere fácilmente al exterior, lo
cual ocasiona bajo rendimiento y
desgaste prematuro en los
dispositivos. Los disipadores
cumplen esa función lo cual evita
que los dispositivos se calienten y
se dañen.
http://i01.i.aliimg.com/wsphoto/v0/32330775007_1/Enfriar-profundidad-Frozen-Ice-Mini-Pro-
