Este documento describe los principales componentes internos de una computadora, incluyendo la tarjeta de red, lectora multitarjeta, unidades de almacenamiento óptico, diferentes tipos de cables, conectores de panel frontal, tarjeta de video (GPU), tarjetas de sonido, fuente de poder y chasis. Cada uno de estos componentes cumple una función específica para permitir el funcionamiento y conectividad de la computadora.

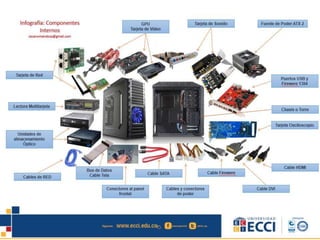

1. Infografía
Componentes internos
Diego Fernando Castañeda Molina
Mgr en Tecnología Educativa y Medios Audiovisuales

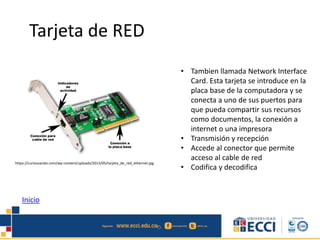

3. Tarjeta de RED
• Tambien llamada Network Interface
Card. Esta tarjeta se introduce en la
placa base de la computadora y se
conecta a uno de sus puertos para
que pueda compartir sus recursos
como documentos, la conexión a
internet o una impresora
• Transmisión y recepción
• Accede al conector que permite
acceso al cable de red
• Codifica y decodifica
https://curiosoando.com/wp-content/uploads/2013/05/tarjeta_de_red_ethernet.jpg
Inicio

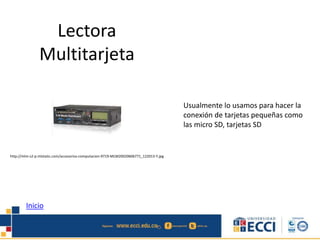

4. Lectora
Multitarjeta
Usualmente lo usamos para hacer la
conexión de tarjetas pequeñas como
las micro SD, tarjetas SD
http://mlm-s2-p.mlstatic.com/accesorios-computacion-9719-MLM20020606771_122013-Y.jpg
Inicio

5. Unidades de
almacenamiento
Óptico
Es una unidad compuesta por un laser
que permite leer y grabar ciertos
formatos. Esta presente en los lectores
grabadoras de CD y DVD
Inicio

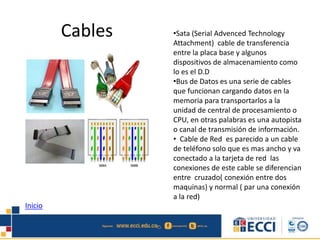

6. Cables •Sata (Serial Advenced Technology
Attachment) cable de transferencia
entre la placa base y algunos
dispositivos de almacenamiento como
lo es el D.D
•Bus de Datos es una serie de cables
que funcionan cargando datos en la
memoria para transportarlos a la
unidad de central de procesamiento o
CPU, en otras palabras es una autopista
o canal de transmisión de información.
• Cable de Red es parecido a un cable
de teléfono solo que es mas ancho y va
conectado a la tarjeta de red las
conexiones de este cable se diferencian
entre cruzado( conexión entre dos
maquinas) y normal ( par una conexión
a la red)
Inicio

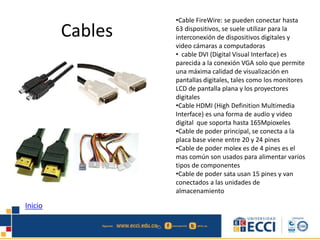

7. Cables
•Cable FireWire: se pueden conectar hasta
63 dispositivos, se suele utilizar para la
interconexión de dispositivos digitales y
video cámaras a computadoras
• cable DVI (Digital Visual Interface) es
parecida a la conexión VGA solo que permite
una máxima calidad de visualización en
pantallas digitales, tales como los monitores
LCD de pantalla plana y los proyectores
digitales
•Cable HDMI (High Definition Multimedia
Interface) es una forma de audio y video
digital que soporta hasta 165Mpioxeles
•Cable de poder principal, se conecta a la
placa base viene entre 20 y 24 pines
•Cable de poder molex es de 4 pines es el
mas común son usados para alimentar varios
tipos de componentes
•Cable de poder sata usan 15 pines y van
conectados a las unidades de
almacenamiento
Inicio

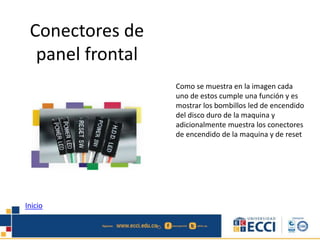

8. Conectores de
panel frontal
Como se muestra en la imagen cada
uno de estos cumple una función y es
mostrar los bombillos led de encendido
del disco duro de la maquina y
adicionalmente muestra los conectores
de encendido de la maquina y de reset
Inicio

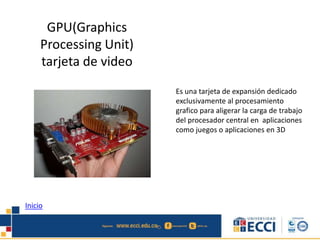

9. GPU(Graphics
Processing Unit)
tarjeta de video
Es una tarjeta de expansión dedicado
exclusivamente al procesamiento
grafico para aligerar la carga de trabajo
del procesador central en aplicaciones
como juegos o aplicaciones en 3D
Inicio

10. Tarjetas de
sonido
Es una tarjeta que permite a la
computadora procesar el sonido tanto
de entrada como de salida por lo que
podemos escuchar música y otros
sonidos. Estas tarjetas cogen señales de
audio como de micrófonos o teclados
electrónicos y son transferidas de una
forma digital para sea almacenamiento
o uso
Inicio

11. Fuente
O fuente de energía se hace referencia
al sistema que otorga la electricidad
para alimentar los diferentes
componentes que tenga la maquina.
Tiene un cable de 20 a 24 pines que va
contado a la placa base que brinda
energía para su funcionamiento de hay
salen ya los demás cable que irán
conectados a los periféricos faltantes
Inicio

12. Chasis
Es el esqueleto de la maquina y cumple
la funcionan de soportar el peso de los
componentes internos.
Suele estar construido de diferentes
materiales dependiendo la rigidez,
costos y formas necesarias. Las mas
comunes son aleaciones de acero o de
diversos metales como el aluminio
Inicio
