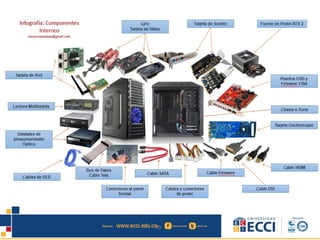

1. Infografía
Componentes internos
Vanessa Stefany Rodríguez Vela
Estudiante Ingeniería de Sistemas

3. GPU Descripción
Es la unidad de procesamiento gráfica.
Permite convertir los datos digitales en
formato gráfico, en especial para gráficos
en 3D, que después son visualizados en
pantalla. Para evitar recalentamiento suele
tener un disipador.
Podemos encontrar estas tarjetas
integradas en la placa madre o de forma
externa; se conectan en el pci express.
http://cdn.itechnews.net/wp-content/uploads/2009/04/amd-ati-radeon-

4. Tarjeta de Red Descripción
Es la interfaz entre el ordenador y la
conexión de red. Se encarga de ser el
intermediario y control de los datos que
ingresan y salen del ordenador.
De fabrica viene un identificador único en la
red conocida como dirección MAC (Media
Access Control).
Se presentan comúnmente integradas en la
placa base, o de forma externa a través de
la conexión a un puerto.
Otro tipo de tarjeta de red, es la
inalambrica, ésta permite la conexión a
redes wi-fi, en la actualidad no es necesaria
la conexión a la placa madre ya que pueden
venir en forma de pendrive y posee sus
propios controladores.
http://respuestasops.webcindario.com/arm/tarjeta_de_red.jpg

5. Lectora
Multitarjeta
Descripción
Es un dispositivo que se encarga de permitir
que el ordenador lea diferentes tarjetas
quizá porque no cuente con un dispositivo
integrado que lo haga. Entonces se conecta
a algún puerto usb este aparato para hacer
compatible la lectura de cualquiera de ellas,
sean sd, micro sd, ssd, entre otras.
http://4.bp.blogspot.com/_pv2PCwUS7Qg/TIi83JatJ6I/AAAAAAAA
AhU/cu1NjliZ5pc/s1600/tarjetas.jpg

6. Unidades de
Almacenamiento
Óptico
Descripción
Se denominan así a las unidades de disco
que utilizan luz láser u ondas
electromagnéticas para leer o escribir los
datos. Algunos de ellos son los CD's, DVD's,
Blu-ray. Son de bajo coste y viene en casi
todos los ordenadores. La desventaja de
éstas unidades es que son vulnerables a
ralladuras y ocasionar perdida de datos,
pero no a los campos magnéticos y la
humedad.
http://4.bp.blogspot.com/_pv2PCwUS7Qg/TIi83JatJ6I/AAAAAAAA
AhU/cu1NjliZ5pc/s1600/tarjetas.jpg

7. Cable de Red Descripción
También se conoce cómo rj 45. Viene en
diferentes categorías y sirve para la
transferencia de datos entre un dispositivo
de red y un equipo. Tiene un cabezal donde
viene ponchado el par trenzado de hilos
que vienen internamente en el cable y
corresponde a 8 pines, 4 pares. Se ubican
teniendo en cuenta dos tipos de norma:
https://encrypted-tbn1.gstatic.com/images?q=tbn:ANd9GcTtvM3-i-
701Jnmky2WQOzftMd7N_eHaPPpaw6SjvVETlKy8luO
Norma A Norma B
Blanco/Verde Blanco/Naranja
Verde Naranja
Blanco/Naranja Blanco/Verde
Naranja Verde
Blanco/Azul Blanco/Azul
Azul Azul
Blanco/Marrón Blanco/Marrón
Marrón Marrón

8. Bus de Datos Descripción
El bus es un cable utlizado para la
transferencia de datos de una computadora
a otra o entre sus elementos internos.
Tiene varias pistas por donde transitan al
mismo tiempo varios bits de memoria de
manera ágil y controlada. Existen diferentes
tipos de buses para pc:
●PCI
●ISA
●VESA
●MCA
●PATA
●SATA
●USB
●FIREWIRE
●NUBus
http://www.definicionabc.com/wp-content/uploads/bus-de-datos.
jpg

10. Cable Sata Descripción
Es un sistema controlador de discos.
Proporciona mayor velocidad y rendimiento
cuándo hay varios discos rígidos
conectados. También permite conectar
discos cuando la pc está encendida.
Es una conexión en serie , en un cable con
mínimo 4 alambres que crea una conexión
punto a punto entre 2 dispositivos.
Soporta además todos los dispositivos ATA
y ATAPI.
https://encrypted-tbn0.gstatic.com/images?
q=tbn:ANd9GcQtwQOzgtu96H9MqEnc7aMOWErx3QAFvWp5_e
PjWcruub9RjtvfK_PCQM4

11. Cables y
Conectores de
Poder
Descripción
1.Atx 20/24 pines: Alimenta la placa madre,
anteriormente era de 20 pines, pero la
actual norma pide 24. Normalmente viene
un bloque de 24 al que se le agregan 4
pines para respetar la norma y a fines de
compatibilidad.
.2AtxP4:(atx 12v) Fue introducido por intel
para las pentium4. Va conectado a la placa
madre y alimenta exclusivamente el
procesador. Actualmente dispone de 8
pines por el aumento de potencia del
cpu(EPS 12v). Se compone de dos bloques
de 4 pines para que haya compatibilidad.
3.Molex:Es el más clásico. Conecta el DD y
demás unidades. Algunas tarjetas también
lo necesitan.
4.Conector sata: Se requieren mínimo 4 de
ellos. Alimenta DD y grabadoras sata.
5.Conector pci express: Alimenta la tarjeta
gráfica. 6/8 pines.
http://es.kioskea.net/faq/3009-como-reconocer-los-conectores-de-una-
fuente-de-alimentacion

12. Cable Firewire Descripción
Pirocable. Es un tipo de conexión para
diversas plataformas. Se usa para la
transferencia de datos en serie a gran
velocidad. Conecta dispositivos digitales,
camaras y videocamaras. Actualmente es
muy escaso por lo que los periféricos
vienen provistos de solo puertos usb 2.0 y
3.0.
http://img1.mlstatic.com/cable-firewire-ilink-64-para-videocamara-dv-

13. Cable DVI Descripción
Digital Visual Interface. Es una interfaz de
video para obtener máxima calidad de
visualización en las pantallas digitales, lcd,
pantalla plana, videobeam, etc.
Anteriormente se usaban los VGA para
equipos de tipo CRT.
Está compuesto por por 4 pares trenzados
para cada color (rojo, verde, azul) y otro
para el “reloj”(sincroniza la transmisión).
Con un solo enlace DVI (o Single Link), la
máxima resolución posible a 60 Hz es de 2,6
megapíxeles.
http://www.belkin.com/images/product/F2E4151b10/STD1_F2E41

14. Cable HDMI Descripción
Es una interfaz multimedia de alta
definición para audio y video digital. Cuenta
con 19 pines distribuidos de la siguiente
forma:
http://lacasatecnologica.com.co/wp-content/
uploads/2014/09/cable-hdmi-13v-15-metros-mallado-doble-

15. Tarjeta
Osciloscopio
Descripción
Es una tarjeta de expansión que emite
señales electricas, las procesa y de acuerdo
a ello muestra en pantalla algunas
propiedades que los técnicos o ingenieros
necesitan para el diseño o reparación de
circuitos electrónicos.
Tiene las siguientes funciones:
Multímetro: realiza medidas de voltaje y
frecuencias.
● Analizador de espectros: esto es la
medición de ondas producidas por
diferentes tipos de fenómenos
luminosos, electromagnéticos ó sonoros.
● Registrador de señal: se utiliza para
señales de variación lenta como cambios
de temperatura y descarga de baterías ó
capacitores.
● Frecuenciómetro: muestra la frecuencia
de una señal de entrada.
http://img.directindustry.es/images_di/photo-g/tarjetas-pci-osciloscopios-
http://www.informaticamoderna.com/Tarjet
as_osciloscopio.htm#carac

16. Chasis o Torre Descripción
Es la estructura metálica o plástica que
permite alojar y proteger los componentes
internos de la pc . Existen diferentes tipos
dependiendo el equipo y su función:
http://www.letheonline.net/images/case6.jpg

17. Puertos USB y
Firewire 1394
Descripción
Los puertos usb son entradas para la
conexión de dispositivos externos. La
mayoría de fabricantes lo utilizan y vienen
en versipon 2.0 y 3.0.
IEEE1394 es el estandar asignado, es un
conector de forma especial con 6
terminales para la transmisión de datos
entre la pc y un periférico.
http://walencia.files.wordpress.com/2010/04/puertos3.jpg
http://www.informaticamoderna.com/El_puerto_FireWire.ht
m

18. Fuente de Poder
ATX2
Descripción
Fundamental para la alimentación eléctrica
del pc. Transforma la corriente alterna en
directa y reduce el voltaje que envía a lo
componentes eléctricos internos.
Cuenta con los siguientes elementos:
1.- Ventilador: Mantiene frescos los
circuitos.
2.- Interruptor de seguridad: permite
encender la fuente de manera mecánica.
3.- Conector de alimentación: recibe el
cable de corriente desde el enchufe de
pared.
4.- Selector de voltaje: permite seleccionar
el voltaje de 127V ó 240V.
5. Demás conectores de poder.
http://2.bp.blogspot.com/_PW1Zz8blhQo/S-oTFgLzCBI/
AAAAAAAAAS4/0CuIUuehoSY/s1600/Imagen29.jpg
http://www.informaticamoderna.com/Fuente_ATX.htm

19. Tarjeta de
Sonido
Descripción
Es una tarjeta de expansión para la entrada
y salida de audio. Cuenta con entradas para
conectar más periféricos de sonido.
Integran dentro de si un circuito integrado
ó chip encargado de procesar el sonido, por
lo que libera al microprocesador de esta
actividad.
También integran una pequeña memoria
RAM denominada "Buffer" que almacena
datos, para que no se produzcan
interrupciones en el sonido durante otras
actividades internas que puedan interferir,
ejemplo: alguna aplicación que consuma
muchos recursos y trabe
momentáneamente la computadora.
https://encrypted-tbn3.gstatic.com/images?
q=tbn:ANd9GcSrBOHwQSz6iQjGgzbCGRwo0mI8IouwpbSOmz-
QafI7chot-mFg
