La tarjeta madre es la placa principal donde se conectan todos los elementos físicos de la computadora. Contiene el chipset, BIOS, slots para procesador, memoria, tarjetas de expansión y conectores. Los factores de forma más comunes son ATX, mATX e ITX y definen las dimensiones y distribución de componentes en la placa.

1. INSTITUTO TECNOLÓGICO SUPERIOR DE TEZIUTLÁN
MATERIA:
ARQUITECTURA DE
COMPUTADORAS
ENERO - JUNIO 2017

2. TARJETA MADRE

3. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)
La tarjeta madre, Placa Base o Motherboard, es la placa
principal donde se conectan todos los elementos físicos de
la computadora.

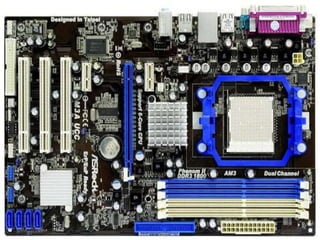

En esencia es un circuito impreso que da soporte a la
comunicación, alimentación y transmisión/recepción de
información.

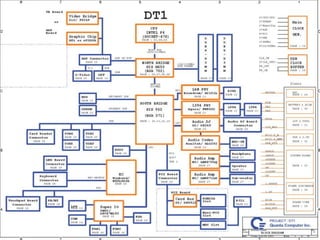

TARJETA MADRE

6. COMPONENTES DE HARDWARE
TARJETA MADRE

7. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

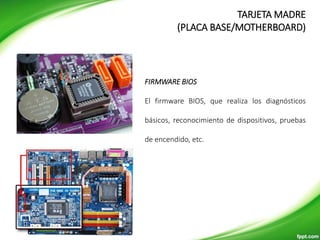

FIRMWARE BIOS
El firmware BIOS, que realiza los diagnósticos
básicos, reconocimiento de dispositivos, pruebas
de encendido, etc.

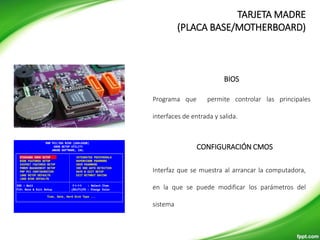

8. BIOS
Programa que permite controlar las principales
interfaces de entrada y salida.
CONFIGURACIÓN CMOS
Interfaz que se muestra al arrancar la computadora,
en la que se puede modificar los parámetros del
sistema
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

9. CARGADOR DE BOOTSTRAP O IPL
Programa que carga un espacio en memoria para que
se aloje y ejecute el Sistema Operativo. Al encender la
computadora busca el SO en las unidades de disco y
luego en los discos duros
DATOS ALMACENADOS EN UNA MEMORIA ROM
AUTOPRUEBA DE ENCENDIDO
(POST: Power On Self Test)
Programa que se ejecuta automáticamente al encender
el sistema, y verifica todos los elementos del sistema,
entre ellos, el análisis y mapeo de la memoria RAM.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

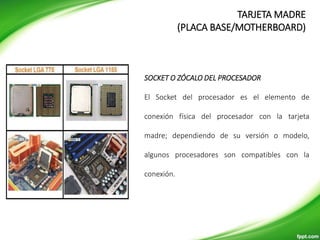

10. SOCKET O ZÓCALO DEL PROCESADOR
El Socket del procesador es el elemento de
conexión física del procesador con la tarjeta
madre; dependiendo de su versión o modelo,
algunos procesadores son compatibles con la
conexión.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

11. MODELOS DE SOCKETS
PGA SOCKET 3 SOCKET 7 SLOT 1
PGA 370 SLOT ASOCKET 462 SOCKET 423
SOCKET 478 SOCKET 754 SOCKET 940 SOCKET 775 AM-2
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

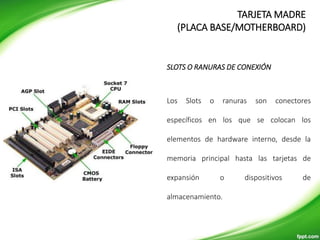

12. SLOTS O RANURAS DE CONEXIÓN
Los Slots o ranuras son conectores
específicos en los que se colocan los
elementos de hardware interno, desde la
memoria principal hasta las tarjetas de
expansión o dispositivos de
almacenamiento.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

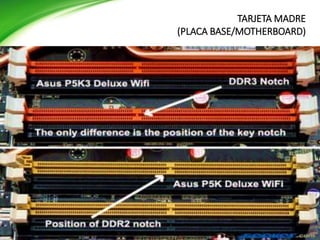

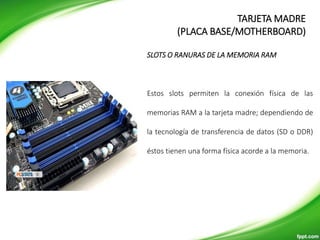

13. SLOTS O RANURAS DE LA MEMORIA RAM
Estos slots permiten la conexión física de las
memorias RAM a la tarjeta madre; dependiendo de
la tecnología de transferencia de datos (SD o DDR)
éstos tienen una forma física acorde a la memoria.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

14. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

15. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

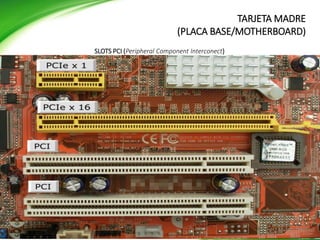

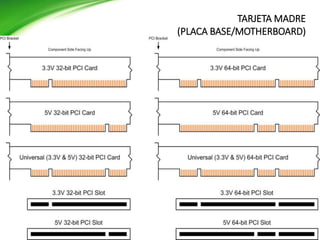

SLOTS PCI (Peripheral Component Interconect)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

16. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

17. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

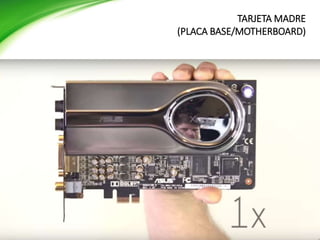

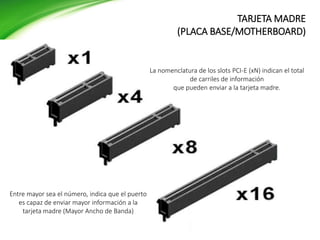

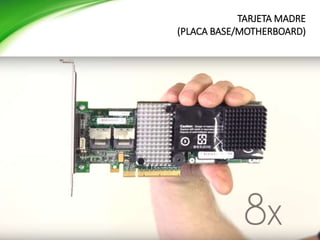

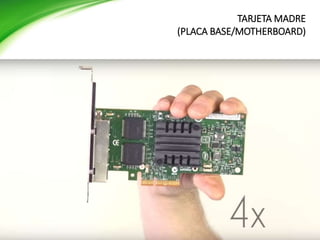

La nomenclatura de los slots PCI-E (xN) indican el total
de carriles de información
que pueden enviar a la tarjeta madre.
Entre mayor sea el número, indica que el puerto
es capaz de enviar mayor información a la
tarjeta madre (Mayor Ancho de Banda)

18. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

19. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

20. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

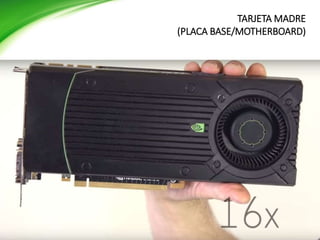

21. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

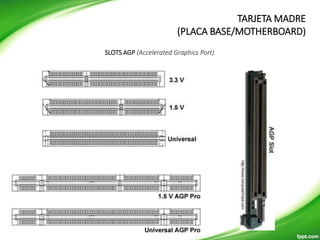

22. SLOTS AGP (Accelerated Graphics Port)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

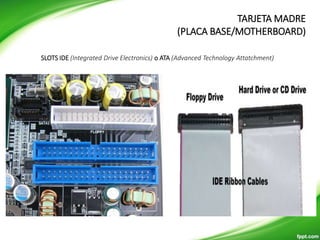

23. SLOTS IDE (Integrated Drive Electronics) o ATA (Advanced Technology Attatchment)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

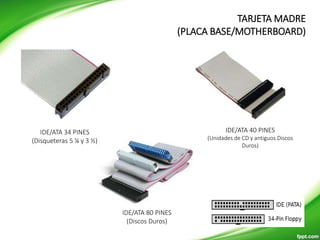

24. IDE/ATA 34 PINES
(Disqueteras 5 ¼ y 3 ½)
IDE/ATA 40 PINES
(Unidades de CD y antiguos Discos
Duros)
IDE/ATA 80 PINES
(Discos Duros)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

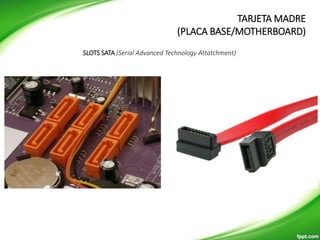

25. SLOTS SATA (Serial Advanced Technology Attatchment)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

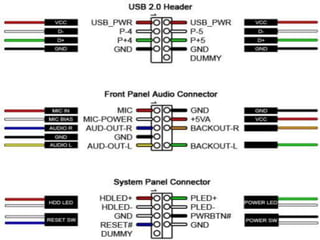

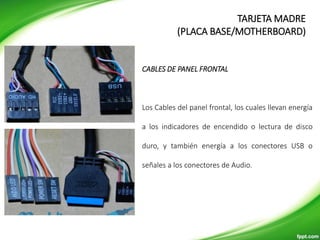

26. CABLES DE PANEL FRONTAL
Los Cables del panel frontal, los cuales llevan energía
a los indicadores de encendido o lectura de disco
duro, y también energía a los conectores USB o
señales a los conectores de Audio.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

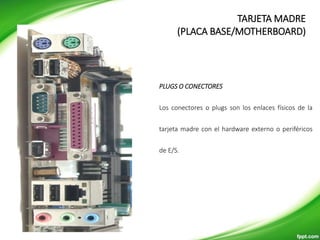

28. PLUGS O CONECTORES
Los conectores o plugs son los enlaces físicos de la
tarjeta madre con el hardware externo o periféricos
de E/S.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

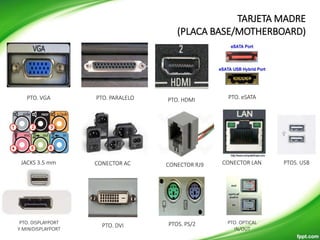

29. PTO. VGA PTO. PARALELO PTO. HDMI PTO. eSATA
JACKS 3.5 mm CONECTOR AC CONECTOR RJ9 CONECTOR LAN
PTO. DISPLAYPORT
Y MINIDISPLAYPORT
PTO. DVI
PTOS. USB
PTOS. PS/2 PTO. OPTICAL
IN/OUT
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

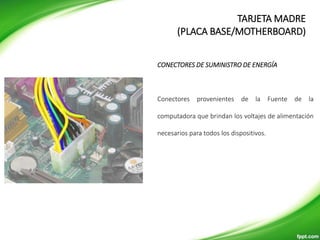

30. CONECTORES DE SUMINISTRO DE ENERGÍA
Conectores provenientes de la Fuente de la
computadora que brindan los voltajes de alimentación
necesarios para todos los dispositivos.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

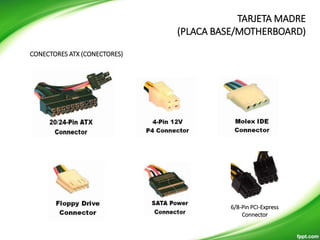

31. CONECTORES ATX (CONECTORES)
6/8-Pin PCI-Express
Connector
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

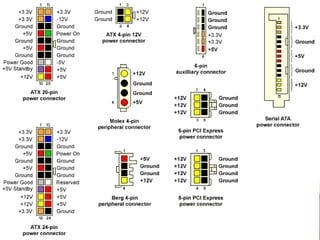

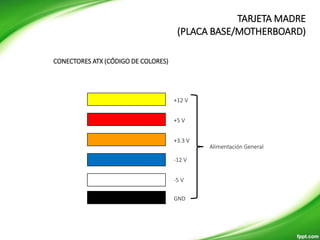

32. CONECTORES ATX (CÓDIGO DE COLORES)
+12 V
+5 V
+3.3 V
-12 V
-5 V
GND
Alimentación General
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

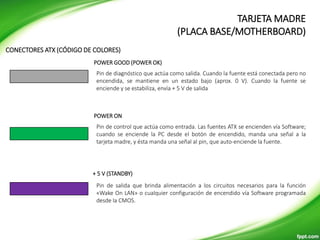

33. CONECTORES ATX (CÓDIGO DE COLORES)
POWER GOOD (POWER OK)
POWER ON
+ 5 V (STANDBY)
Pin de diagnóstico que actúa como salida. Cuando la fuente está conectada pero no
encendida, se mantiene en un estado bajo (aprox. 0 V). Cuando la fuente se
enciende y se estabiliza, envía + 5 V de salida
Pin de control que actúa como entrada. Las fuentes ATX se encienden vía Software;
cuando se enciende la PC desde el botón de encendido, manda una señal a la
tarjeta madre, y ésta manda una señal al pin, que auto-enciende la fuente.
Pin de salida que brinda alimentación a los circuitos necesarios para la función
«Wake On LAN» o cualquier configuración de encendido vía Software programada
desde la CMOS.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

34. TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

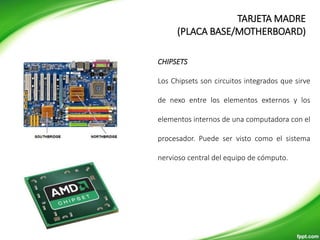

35. CHIPSETS
Los Chipsets son circuitos integrados que sirve
de nexo entre los elementos externos y los
elementos internos de una computadora con el
procesador. Puede ser visto como el sistema
nervioso central del equipo de cómputo.
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

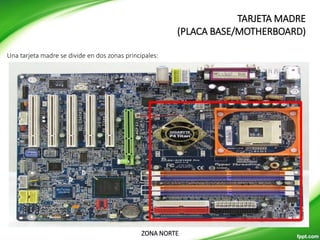

36. Una tarjeta madre se divide en dos zonas principales:
ZONA NORTE
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

37. Una tarjeta madre se divide en dos zonas principales:
ZONA SUR
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

38. Una tarjeta madre se divide en dos zonas principales:
CHIPSET NORTE (NORTHBRIDGE)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

39. Una tarjeta madre se divide en dos zonas principales:
CHIPSET SUR (SOUTHBRIDGE)
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

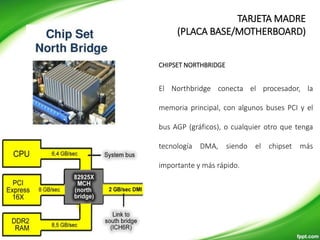

40. CHIPSETS
El Northbridge conecta el procesador, la
memoria principal, con algunos buses PCI y el
bus AGP (gráficos), o cualquier otro que tenga
tecnología DMA, siendo el chipset más
importante y más rápido.
CHIPSET NORTHBRIDGE
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

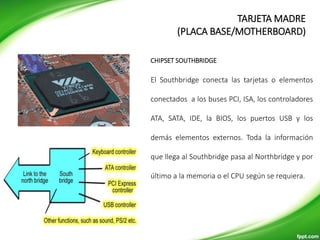

41. El Southbridge conecta las tarjetas o elementos
conectados a los buses PCI, ISA, los controladores
ATA, SATA, IDE, la BIOS, los puertos USB y los
demás elementos externos. Toda la información
que llega al Southbridge pasa al Northbridge y por
último a la memoria o el CPU según se requiera.
CHIPSET SOUTHBRIDGE
TARJETA MADRE
(PLACA BASE/MOTHERBOARD)

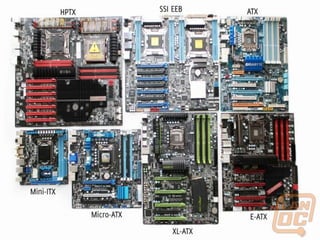

42. FACTORES DE FORMA
TARJETA MADRE

43. Independientemente de la marca, el modelo y las
prestaciones de una tarjeta madre, existen normas
que indican las dimensiones, características
mecánicas, distribución de componentes, entre
otros, que se denominan Factores de Forma.
FORMATOS DE TARJETA MADRE
TARJETA MADRE
(FACTORES DE FORMA)

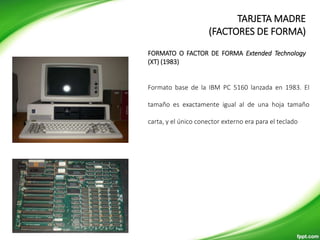

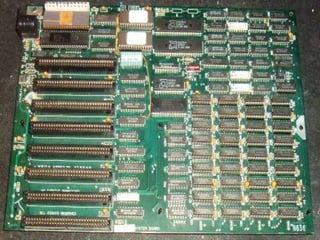

44. Formato base de la IBM PC 5160 lanzada en 1983. El
tamaño es exactamente igual al de una hoja tamaño
carta, y el único conector externo era para el teclado
FORMATO O FACTOR DE FORMA Extended Technology
(XT) (1983)
TARJETA MADRE
(FACTORES DE FORMA)

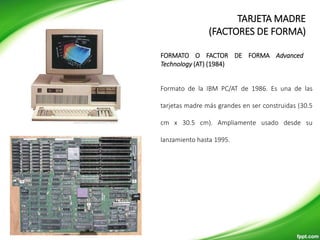

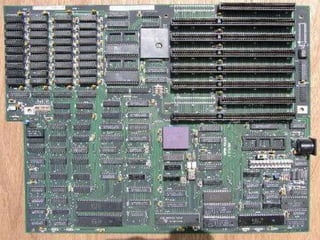

46. Formato de la IBM PC/AT de 1986. Es una de las
tarjetas madre más grandes en ser construidas (30.5
cm x 30.5 cm). Ampliamente usado desde su
lanzamiento hasta 1995.
FORMATO O FACTOR DE FORMA Advanced
Technology (AT) (1984)
TARJETA MADRE
(FACTORES DE FORMA)

48. Creado por un grupo de desarrollo liderado por
Intel, introdujo la distribución de conectores
externos como un panel frontal, y define el Conector
ATX de Energía de 24 pines, con voltajes múltiples de
+3.3 V, +5.0 V y +12.0 V y los de bajo poder -3.3 V, -
5.0 V y -12.0 V. El formato aún se utiliza con
variantes en el diseño y el tamaño
FORMATO O FACTOR DE FORMA Advance
Technology Extended (ATX) (1995- Act.)
Flex-ATX
TARJETA MADRE
(FACTORES DE FORMA)

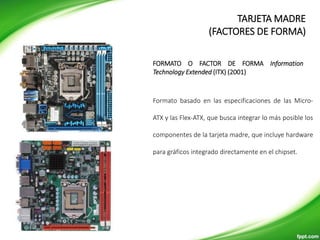

50. FORMATOS DE MOTHERBOARD
Formato basado en las especificaciones de las Micro-
ATX y las Flex-ATX, que busca integrar lo más posible los
componentes de la tarjeta madre, que incluye hardware
para gráficos integrado directamente en el chipset.
FORMATO O FACTOR DE FORMA Information
Technology Extended (ITX) (2001)
TARJETA MADRE
(FACTORES DE FORMA)

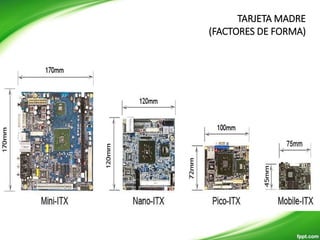

51. TARJETA MADRE
(FACTORES DE FORMA)

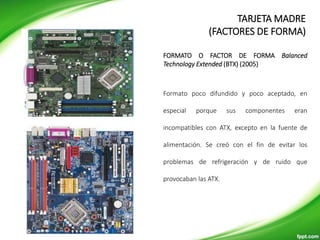

52. FORMATOS DE MOTHERBOARD
Formato poco difundido y poco aceptado, en
especial porque sus componentes eran
incompatibles con ATX, excepto en la fuente de
alimentación. Se creó con el fin de evitar los
problemas de refrigeración y de ruido que
provocaban las ATX.
FORMATO O FACTOR DE FORMA Balanced
Technology Extended (BTX) (2005)
TARJETA MADRE
(FACTORES DE FORMA)

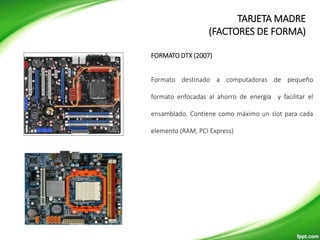

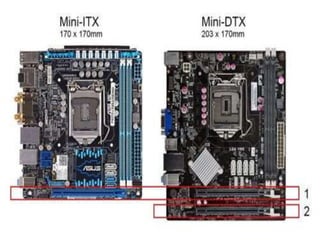

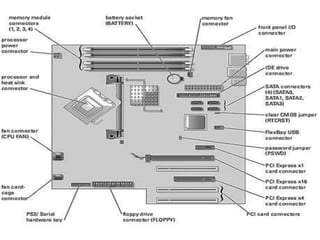

54. Formato destinado a computadoras de pequeño
formato enfocadas al ahorro de energía y facilitar el
ensamblado. Contiene como máximo un slot para cada
elemento (RAM, PCI Express)
FORMATO DTX (2007)
TARJETA MADRE
(FACTORES DE FORMA)
