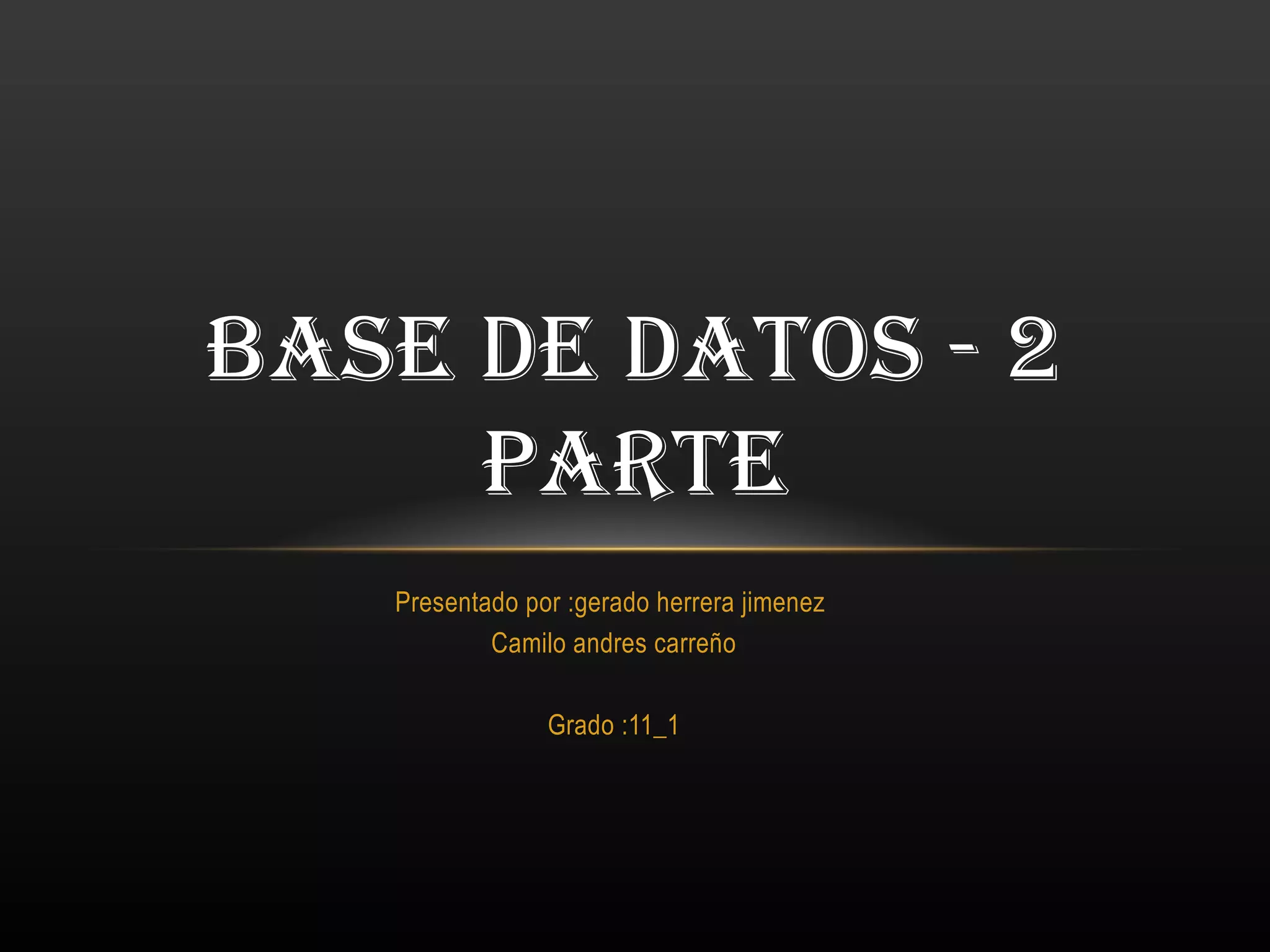

1. Presentado por :gerado herrera jimenez
Camilo andres carreño
Grado :11_1
BASE DE DATOS - 2
PArTE

2. Tabla de contenidos
•
• Defina el modelo entidad-relación
•
• Que es una relación
•
• Que tipos de relaciones existen, defina cada uno de ellas y dé un ejemplo.
•
• Cual es el proceso de diseño de una BD: Realice un grafico utilizando autoformas en
cualquiera de los programas de office (PP, Word, Excel) para explicar esta pregunta.

3. Defina el modelo entidad-relación
• Un diagrama o modelo entidad-relación (a veces denominado por sus siglas
en inglés, E-R "Entity relationship", o del español DER "Diagrama de
Entidad Relación") es una herramienta para el modelado de datos que
permite representar las entidades relevantes de un sistema de
información así como sus interrelaciones y propiedades.

4. Que es una relación
• Una Base de Datos Relacional, es una base de datos que cumple con el modelo
relacional, el cual es el modelo más utilizado en la actualidad para implementar
bases de datos ya planificadas. Permiten establecer interconexiones (relaciones)
entre los datos (que están guardados en tablas), y a través de dichas conexiones
relacionar los datos de ambas tablas, de ahí proviene su nombre: "Modelo
Relacional". Tras ser postuladas sus bases en 1970 por Edgar Frank Codd, de los
laboratorios IBM en San José (California), no tardó en consolidarse como un nuevo
paradigma en los modelos de base de datos.1
•

5. Que tipos de relaciones existen, defina cada uno de
ellas y dé un ejemplo
• Una base de datos relacional permite la utilización simultánea de datos procedentes de
más de una tabla .
• Al hacer uso de las relaciones, se evita la duplicidad de datos, ahorrando memoria y
espacio en el disco, aumentando la velocidad de ejecución y facilitando al usuario/a
el trabajo con tablas.
• Para conseguir una correcta base de datos relacional es imprescindible realizar un
estudio previo del diseño de la base de datos.
• Para poder relacionar tablas entre sí se deberá especificar un campo en común que
contenga el mismo valor en las dos tablas y dicho campo será clave principal en una
de ellas.
• Las tablas se relacionan de dos a dos, donde una de ellas será la tabla principal de la
que parte la relación y la otra será la tabla secundaria destino de la relación.
•

6. Tipos de relaciones.
• Se pueden distinguir tres tipos de relaciones:
• Relación Uno a Uno: Cuando un registro de una tabla sólo puede estar relacionado con un único registro de la otra tabla y viceversa.
• Por ejemplo: tenemos dos tablas una con los datos de diferentes poblaciones y otra con una lista de Alcaldes, una población sólo puede tener un
alcalde, y un alcalde lo será únicamente de una población.
• Relación Uno a Varios: Cuando un registro de una tabla (tabla secundaria) sólo puede estar relacionado con un único registro de la otra tabla
(tabla principal) y un registro de la otra tabla (tabla principal) puede tener más de un registro relacionado en la primera tabla (tabla secundaria).
• Por ejemplo: tenemos dos tablas una con los datos de diferentes poblaciones y otra con los habitantes, una población puede tener más de un
habitante, pero un habitante pertenecerá (estará empadronado) en una única población.
• Relación Varios a Varios: Cuando un registro de una tabla puede estar relacionado con más de un registro de la otra tabla y viceversa.
• Por ejemplo: tenemos dos tablas una con los datos de clientes y otra con los artículos que se venden en la empresa, una cliente podrá realizar un
pedido con varios artículos, y un artículo podrá ser vendido a más de un cliente.
• Las relaciones varios a varios se suelen representar definiendo una tabla intermedia entre las dos tablas. Siguiendo el ejemplo anterior sería definir
una tabla lineas de pedido relacionada con clientes y con artículos.
•

7. • Por ejemplo: tenemos dos tablas una con los datos de diferentes poblaciones y otra con
los habitantes, una población puede tener más de un habitante, pero un habitante
pertenecerá (estará empadronado) en una única población.
• Relación Varios a Varios: Cuando un registro de una tabla puede estar relacionado con
más de un registro de la otra tabla y viceversa.
• Por ejemplo: tenemos dos tablas una con los datos de clientes

8. Cual es el proceso de diseño de una BD: Realice un
grafico utilizando autoformas en cualquiera de los
programas de office (PP, Word, Excel) para explicar
esta pregunta.
• La clave para obtener un diseño de base de datos eficaz radica en comprender
exactamente qué información se desea almacenar y la forma en que un sistema de
administración de bases de datos relacionales, como Visual FoxPro, almacena los
datos. Para ofrecer información de forma eficiente y precisa, Visual FoxPro debe
tener almacenados los datos sobre distintos temas en tablas separadas. Por
ejemplo, puede haber una tabla donde sólo se almacenen datos sobre empleados y
otra tabla que sólo contenga datos de ventas.
• Al organizar los datos de forma apropiada, proporciona flexibilidad a la base de datos y
tiene la posibilidad de combinar y presentar información de muchas formas
diferentes.
