El documento describe diferentes tipos de redes de computadoras, incluyendo LAN, WAN, PAN, MAN y CAN. Explica las características de cada tipo de red como su área de cobertura geográfica, velocidad de transmisión y propósito. También describe diferentes tipos de topologías de red como estrella, árbol, bus y malla, así como dispositivos de red comunes como routers, switches, modems y servidores.

1. Nombre: felipe de jesus rodriguez
ledesma
Grado y Grupo: 6-F

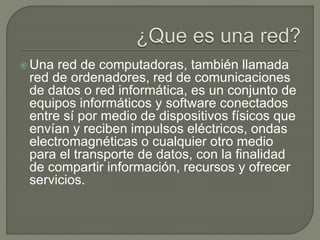

2.  Una red de computadoras, también llamada
red de ordenadores, red de comunicaciones
de datos o red informática, es un conjunto de
equipos informáticos y software conectados
entre sí por medio de dispositivos físicos que
envían y reciben impulsos eléctricos, ondas
electromagnéticas o cualquier otro medio
para el transporte de datos, con la finalidad
de compartir información, recursos y ofrecer
servicios.

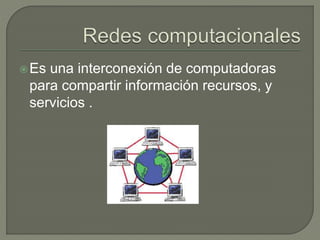

3. Es una interconexión de computadoras
para compartir información recursos, y
servicios .

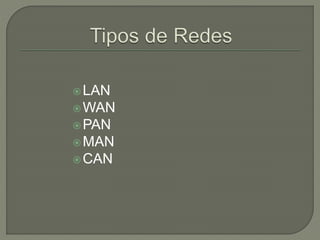

4. LAN
WAN
PAN
MAN
CAN

5.  Las redes LAN (Local Area
Network, redes de área local)
son las redes que todos
conocemos, es decir,
aquellas que se utilizan en
nuestra empresa. Operan a
velocidades entre 10 y 100
Mbps.
 Operan a velocidades entre
10 y 100 Mbps.

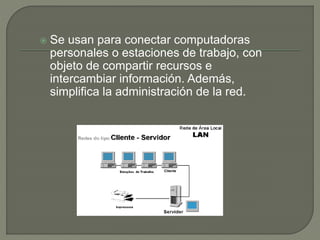

6.  Se usan para conectar computadoras
personales o estaciones de trabajo, con
objeto de compartir recursos e
intercambiar información. Además,
simplifica la administración de la red.

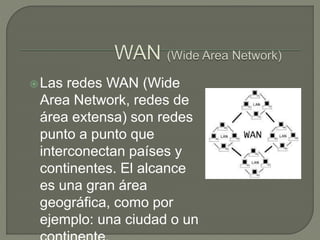

7. Las redes WAN (Wide
Area Network, redes de
área extensa) son redes
punto a punto que
interconectan países y
continentes. El alcance
es una gran área
geográfica, como por
ejemplo: una ciudad o un

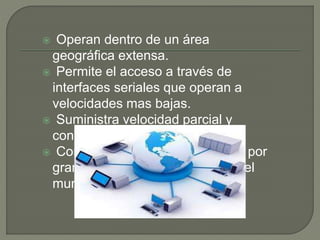

8.  Operan dentro de un área
geográfica extensa.
 Permite el acceso a través de
interfaces seriales que operan a
velocidades mas bajas.
 Suministra velocidad parcial y
continua.
 Conecta dispositivos separados por
grandes distancias, incluso a nivel
mundial.

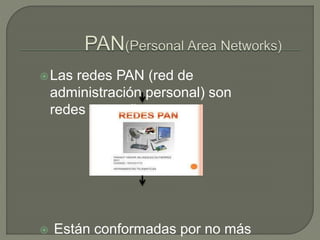

9. Las redes PAN (red de
administración personal) son
redes pequeñas.
 Están conformadas por no más

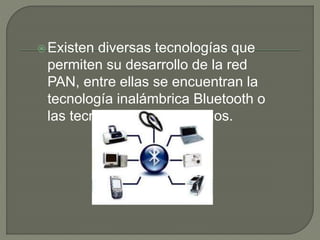

10. Existen diversas tecnologías que
permiten su desarrollo de la red
PAN, entre ellas se encuentran la
tecnología inalámbrica Bluetooth o
las tecnologías de infrarrojos.

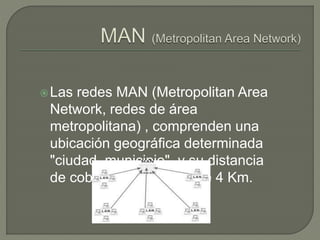

11. Las redes MAN (Metropolitan Area
Network, redes de área
metropolitana) , comprenden una
ubicación geográfica determinada
"ciudad, municipio", y su distancia
de cobertura es mayor de 4 Km.

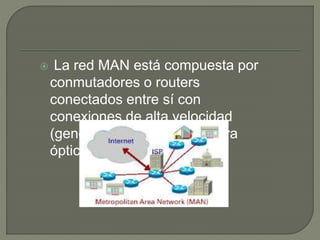

12.  La red MAN está compuesta por
conmutadores o routers
conectados entre sí con
conexiones de alta velocidad
(generalmente cables de fibra
óptica).

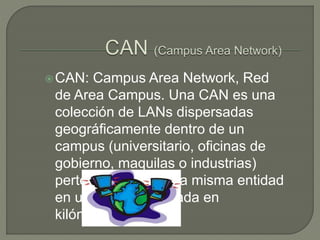

13. CAN: Campus Area Network, Red
de Area Campus. Una CAN es una
colección de LANs dispersadas
geográficamente dentro de un
campus (universitario, oficinas de
gobierno, maquilas o industrias)
pertenecientes a una misma entidad
en una área delimitada en
kilómetros.

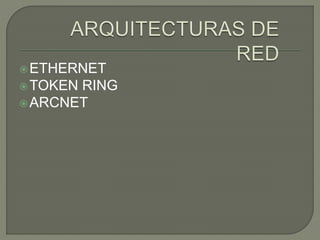

14. ETHERNET
TOKEN RING
ARCNET

15.  Es un estándar de redes de área local para
computadores con acceso al medio por
detección de la portadora con detección de
colisiones (CSMA/CD). Su nombre viene del
concepto físico de ether. Ethernet define las
características de cableado y señalización
de nivel físico y los formatos de tramas de
datos del nivel de enlace de datos del
modelo OSI.
 Ethernet usa una topología de bus y un tipo
de cable coaxial fino o grueso de par
trenzado.

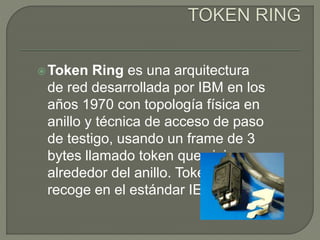

17. Token Ring es una arquitectura
de red desarrollada por IBM en los
años 1970 con topología física en
anillo y técnica de acceso de paso
de testigo, usando un frame de 3
bytes llamado token que viaja
alrededor del anillo. Token Ring se
recoge en el estándar IEEE 802.5.

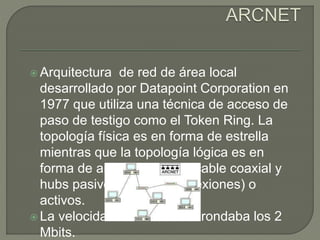

18.  Arquitectura de red de área local
desarrollado por Datapoint Corporation en
1977 que utiliza una técnica de acceso de
paso de testigo como el Token Ring. La
topología física es en forma de estrella
mientras que la topología lógica es en
forma de anillo, utilizando cable coaxial y
hubs pasivos (hasta 4 conexiones) o
activos.
 La velocidad de trasmisión rondaba los 2
Mbits.

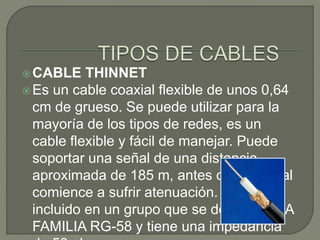

19. CABLE THINNET
Es un cable coaxial flexible de unos 0,64
cm de grueso. Se puede utilizar para la
mayoría de los tipos de redes, es un
cable flexible y fácil de manejar. Puede
soportar una señal de una distancia
aproximada de 185 m, antes que la señal
comience a sufrir atenuación. Esta
incluido en un grupo que se denomina LA
FAMILIA RG-58 y tiene una impedancia

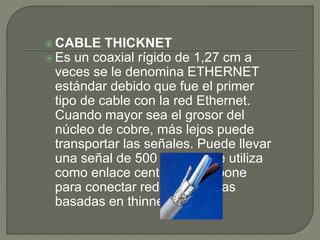

20.  CABLE THICKNET
 Es un coaxial rígido de 1,27 cm a
veces se le denomina ETHERNET
estándar debido que fue el primer
tipo de cable con la red Ethernet.
Cuando mayor sea el grosor del
núcleo de cobre, más lejos puede
transportar las señales. Puede llevar
una señal de 500 metros. Se utiliza
como enlace central o backbone
para conectar redes pequeñas
basadas en thinnet.

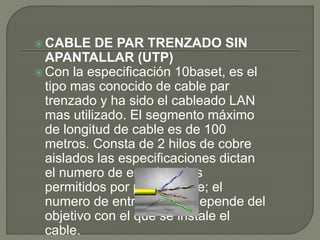

21.  CABLE DE PAR TRENZADO SIN
APANTALLAR (UTP)
 Con la especificación 10baset, es el
tipo mas conocido de cable par
trenzado y ha sido el cableado LAN
mas utilizado. El segmento máximo
de longitud de cable es de 100
metros. Consta de 2 hilos de cobre
aislados las especificaciones dictan
el numero de entrelazados
permitidos por pie de cable; el
numero de entrelazados depende del
objetivo con el que se instale el
cable.

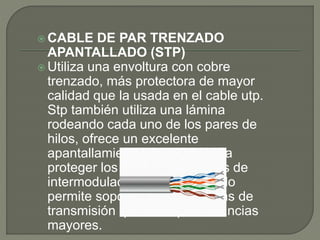

22.  CABLE DE PAR TRENZADO
APANTALLADO (STP)
 Utiliza una envoltura con cobre
trenzado, más protectora de mayor
calidad que la usada en el cable utp.
Stp también utiliza una lámina
rodeando cada uno de los pares de
hilos, ofrece un excelente
apantallamiento en los stp para
proteger los datos transmitidos de
intermodulaciones exteriores, lo
permite soportar mayores tasas de
transmisión que los utp a distancias
mayores.

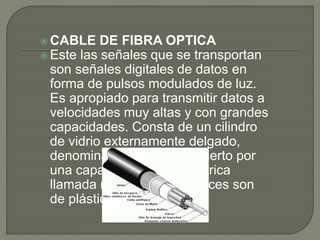

23.  CABLE DE FIBRA OPTICA
 Este las señales que se transportan
son señales digitales de datos en
forma de pulsos modulados de luz.
Es apropiado para transmitir datos a
velocidades muy altas y con grandes
capacidades. Consta de un cilindro
de vidrio externamente delgado,
denominado núcleo, recubierto por
una capa de vidrio concéntrica
llamada revestimiento a veces son
de plástico.

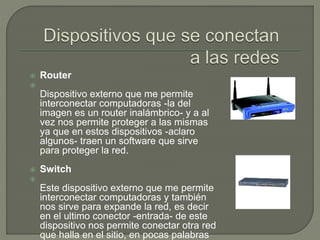

24.  Router

Dispositivo externo que me permite
interconectar computadoras -la del
imagen es un router inalámbrico- y a al
vez nos permite proteger a las mismas
ya que en estos dispositivos -aclaro
algunos- traen un software que sirve
para proteger la red.
 Switch

Este dispositivo externo que me permite
interconectar computadoras y también
nos sirve para expande la red, es decir
en el ultimo conector -entrada- de este
dispositivo nos permite conectar otra red
que halla en el sitio, en pocas palabras

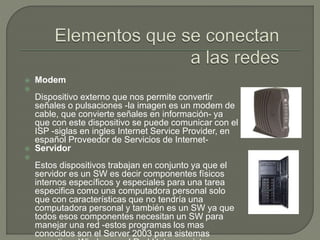

25.  Modem

Dispositivo externo que nos permite convertir
señales o pulsaciones -la imagen es un modem de
cable, que convierte señales en información- ya
que con este dispositivo se puede comunicar con el
ISP -siglas en ingles Internet Service Provider, en
español Proveedor de Servicios de Internet-
 Servidor

Estos dispositivos trabajan en conjunto ya que el
servidor es un SW es decir componentes físicos
internos específicos y especiales para una tarea
especifica como una computadora personal solo
que con características que no tendría una
computadora personal y también es un SW ya que
todos esos componentes necesitan un SW para
manejar una red -estos programas los mas
conocidos son el Server 2003 para sistemas

26.  Firewall
Dispositivo y a la vez software que me
permite proteger una red de la entrada de
virus o de algún archivo malicioso del
Internet, pero no es 100% fiable ya que
como todo programa-SW- y a la vez HW se
tiene que configurar para tener una mejor
protección.
 HUB
Dispositivo externo que me permite
interconectar redes de diferentes topologías
-este tema se hablara en otra Noticia- ya
que con este se podría realizar la

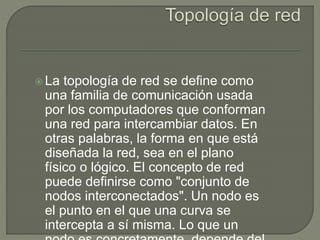

27.  La topología de red se define como
una familia de comunicación usada
por los computadores que conforman
una red para intercambiar datos. En
otras palabras, la forma en que está
diseñada la red, sea en el plano
físico o lógico. El concepto de red
puede definirse como "conjunto de
nodos interconectados". Un nodo es
el punto en el que una curva se
intercepta a sí misma. Lo que un

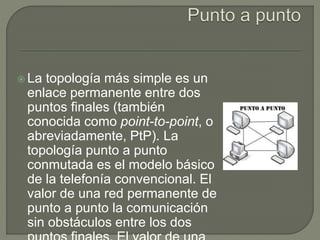

28.  La topología más simple es un
enlace permanente entre dos
puntos finales (también
conocida como point-to-point, o
abreviadamente, PtP). La
topología punto a punto
conmutada es el modelo básico
de la telefonía convencional. El
valor de una red permanente de
punto a punto la comunicación
sin obstáculos entre los dos

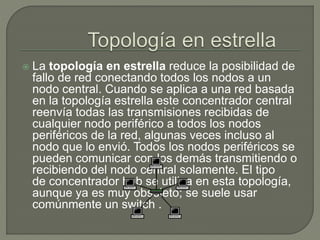

29.  La topología en estrella reduce la posibilidad de
fallo de red conectando todos los nodos a un
nodo central. Cuando se aplica a una red basada
en la topología estrella este concentrador central
reenvía todas las transmisiones recibidas de
cualquier nodo periférico a todos los nodos
periféricos de la red, algunas veces incluso al
nodo que lo envió. Todos los nodos periféricos se
pueden comunicar con los demás transmitiendo o
recibiendo del nodo central solamente. El tipo
de concentrador hub se utiliza en esta topología,
aunque ya es muy obsoleto; se suele usar
comúnmente un switch .

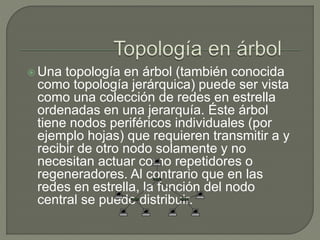

30.  Una topología en árbol (también conocida
como topología jerárquica) puede ser vista
como una colección de redes en estrella
ordenadas en una jerarquía. Éste árbol
tiene nodos periféricos individuales (por
ejemplo hojas) que requieren transmitir a y
recibir de otro nodo solamente y no
necesitan actuar como repetidores o
regeneradores. Al contrario que en las
redes en estrella, la función del nodo
central se puede distribuir.

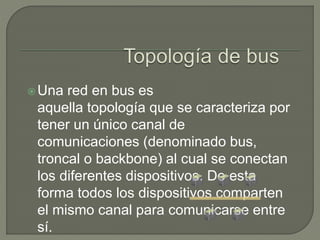

31. Una red en bus es
aquella topología que se caracteriza por
tener un único canal de
comunicaciones (denominado bus,
troncal o backbone) al cual se conectan
los diferentes dispositivos. De esta
forma todos los dispositivos comparten
el mismo canal para comunicarse entre
sí.

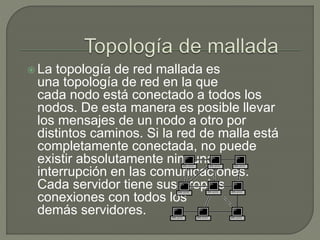

32.  La topología de red mallada es
una topología de red en la que
cada nodo está conectado a todos los
nodos. De esta manera es posible llevar
los mensajes de un nodo a otro por
distintos caminos. Si la red de malla está
completamente conectada, no puede
existir absolutamente ninguna
interrupción en las comunicaciones.
Cada servidor tiene sus propias
conexiones con todos los
demás servidores.
