El módem se ha convertido en un periférico indispensable para la conexión a Internet y redes. Existen módems internos, externos y winmódems. Los módems convierten las señales digitales de la computadora a analógicas para su transmisión por línea telefónica, e invierten el proceso para la recepción. Están compuestos por un transmisor, receptor y otros componentes para esta conversión y transmisión/recepción de datos.

1. ESQUEMA DE TRANSMISION

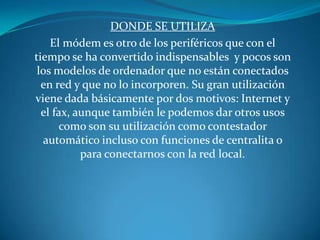

5. Donde se utiliza El módem es otro de los periféricos que con el tiempo se ha convertido indispensables y pocos son los modelos de ordenador que no están conectados en red y que no lo incorporen. Su gran utilización viene dada básicamente por dos motivos: Internet y el fax, aunque también le podemos dar otros usos como son su utilización como contestador automático incluso con funciones de centralita o para conectarnos con la red local.

6. MODEMS PARA PC La distinción principal que se suele hacer, es entre módems internos y módems externos, aunque recientemente han aparecido módems llamados "módems software", más conocidos como "winmódems" o "linuxmódems", que han complicado un poco el panorama.

7. MODEMS TELEFONICOS Su uso más común y conocido es en transmisiones de datos por vía telefónica. Las computadoras procesan datos de forma digital; sin embargo, las líneas telefónicas de la red básica sólo transmiten señales analógicas. Los métodos de modulación y otras características de los módems telefónicos están estandarizados por el UIT-T (el antiguo CCITT) en la serie de Recomendaciones "V". Estas Recomendaciones también determinan la velocidad de transmisión.

8. Estructura del Modem Conversión de señal realizada por los modems MODEM MODEM Señal Digital Señal Digital Señal Análoga

9. Partes de un MODEM Una fuente de potencia: Proporciona el voltaje necesario para operar los circuitos que conforman el modem. Un transmisor: Convierte los pulsos digitales a una señal análoga que puede ser enviada por el sistema telefónico. Un receptor: Invierte el proceso de de convertir al convertir la señal análoga a señal digital.

10. Componentes básicos de un Módem Request to send Transmisor Datos trasmitidos Codificador de Datos Scrambler Modulador y Amplificador Filtro Línea telefónica Reloj Trasmitido. Reloj para el transmisor Circuitos de control de Transmisión Clear to Send Datos recibidos Receptor Decodificador de Datos Descrambler Demodulador Ecualizador Filtro y Amplificador Reloj Recibido. Línea telefónica Reloj Detección de Portadora Sólo Módems Sincrónicos Data Carrier Detect

11. Modem interno Ventajas: · El precio, suelen ser más baratos que los externos (unas 3000pts o 4000pts menos) porque no necesitan una caja como éstos últimos para estar fuera del ordenador, ni una fuente de alimentación independiente. Se insertan en su ranura y listo. · Tienen su propia UART (No voy a explicar que es esto, ya que creo que sobrepasa el nivel de este tutorial, para que se entienda, es como un puente entre el módem y el ordenador, cuanto más moderno sea este, mejor circula la información entre el ordenador y el módem), así no nos tenemos que preocupar de si la nuestra podría afectar al rendimiento del módem o no. · No consumen espacio, ni corren el peligro de caerse y estropearse. Desventajas: · Ocupan una ranura ISA en el ordenador que, además, puede que no tengas libre, ya que las placas modernas tienen, normalmente, de una a tres de estas ranuras y por lo menos una de ellas suele estar ocupada por la tarjeta de sonido, así que antes de decidirte por uno de estos módems, comprueba si tienes libre, por lo menos, una de ellas. · A veces son difíciles de configurar, pueden entrar en conflicto con otras tarjetas y darnos bastantes quebraderos de cabeza.

12. Modem Externo Ventajas: · No consumen una ranura ISA, que puedes utilizar para otro tipo de tarjetas. · No tienen el problema de los internos con la configuración. · Es manejable, te lo puedes llevar y conectarlo en otro ordenador, incluso hasta en un portátil. · Algunos tienen un panel frontal donde, a veces, y según el modelo, se pueden leer e-mails sin encender el ordenador, comprobar el estado del módem, etc... (la característica de recibir e-mails sin encender el ordenador, junto con alguna otra, como la de poder utilizarlo de contestador automático, es lo que suele elevar el precio de estos módems hacia las 30.000 pts.) · Se pueden apagar pulsando un interruptor, los internos no. Desventajas: · Necesitamos una UART 16550 para aprovechar todas las características de los módems actuales. (Normalmente los ordenadores con procesadores superiores al Pentium 200 mmx ya suelen tener esta UART, casi con toda seguridad) · Necesitan otro enchufe para la fuente de alimentación, que también es externa.

13. Winmodems Ventajas: · Esta claro, su bajo precio es su principal ventaja. · Son actualizables por software. Desventajas: · Necesitan como mínimo un Pentium 166 y al menos 16Mb de RAM para que el módem funcione correctamente. · Si utilizamos muchos programas mientras estamos conectados a Internet el rendimiento de esta clase de módems baja irremediablemente.
