INTRODUCCIÓN
En este presente trabajo es colaborar y dar a conoce los tipos de módems y
su importancia en la vida moderna, que corresponde a la unidad III de la materia
Fundamentos de Telecomunicaciones, analizaremos hoy en día la importancia
de cada unos de ellos, además implementaremos a conocer los protocolos y
estándares que emplean ya sabemos que las nuevas tecnologías de las
telecomunicaciones están por todas partes principalmente en las grandes
empresas de hoy en día.
Esta investigación busca explicar de manera breve pero significativa, la
siguiente investigación el desarrollar "La Comunicación entre Ordenadores
mediante el uso de los diferentes tipos de módems": Como ésta se realiza,
que componentes intervienen en dicha comunicación y que parámetros deben ser
tomados en cuenta para que la información que quiere ser enviada o recibida
llegue lo más rápido posible con la menor cantidad de errores a un punto
determinado.
En lo particular la importancia de los ordenadores en la vida diaria, es un
punto muy importante de las organizaciones y de los países, esto es cada día más
alta en forme su avance, en otra parte las telecomunicaciones fomentan el
desarrollo social y económico, mejoran los servicios de salud, de educación, de
gobierno, estimulan la creación de empleos, mas comunicación, y nuevas
herramientas como las redes sociales que contribuyen a preservar la
comunicación, entre muchos otros beneficios.

TIPOS DE MÓDEMS, ESTÁNDARES Y PROTOCOLOS QUE
EMPLEAN.
En este tema sobre los tipos de módems existentes en el mercado, nos
encontramos con la "dificultad" del gran avance que han tenido en muy corto
tiempo, ya que debido a las diversas variantes y sus similitudes, es muy difícil
llegar a una clasificación clara de estos dispositivos.
Para este problema, decidimos exponer todos los principales tipos de
módems, aunque esta clasificación, en algunos casos, no es excluyente, ya que
algunos tipos comparten y/o poseen características comunes.
Es importante saber, que los módems son el punto de partida para todos los
otros tipos, y corresponden exactamente a la definición de módem. Los demás
tienen la denominación de módems, aunque hay muchos que critican ésta, por
razones que explicaremos según corresponda.
Definición de módem.
Un módem es un dispositivo que convierte las señales digitales del
ordenador en señales analógica que pueden transmitirse a través del canal
telefónico. Con un módem, usted puede enviar datos a otra computadora equipada
con un módem.
Esto le permite bajar información desde la red mundial (World Wide Web,
enviar y recibir correspondencia electrónica (E-mail) y reproducir un juego de
computadora con un oponente remoto. Algunos módems también pueden enviar y
recibir faxes y llamadas telefónicas de voz.
 Módems Analógicos
 Módems Digitales
 Módems por Cable
 Módems ADSL
 Comparación de Velocidades

3.1TIPOS DE MÓDEMS.
3.1.1. Módems Analógicos.
Son dispositivos que transforman las señales digitales del computador en
una señal telefónica analógica y viceversa, permitiéndole al computador transmitir
y recibir información por la línea telefónica convencional. Los chips que realizan
están funciones de modulación y demodulación están casi estandarizados, por lo
que la diferencia entre uno u otro módem sólo se debe al tipo de carcasa o los
demás elementos electrónicos que lo componen.
La velocidad de los módems analógicos va desde 9.6 Kbps hasta 56 Kbps,
así por ejemplo el tiempo de transferencia de un archivo de 10 Mb va desde 23
horas a 24 minutos, respectivamente.
Dentro de los módems analógicos se distinguen módems internos y
módems externos. Además existe dos tipos más de módems analógicos que
caben dentro del tipo interno, pero que debido a su particularidad se tratarán por
separado: módem software o HSP y módem PC Card.
Módems Externos
Se colocan en la mesa de trabajo junto con nuestro equipo, tienen forma de
caja y se conectan, por un lado a la línea telefónica y por otro lado al computador.
La ventaja de ellos radica en que son portátiles y que el estado del módem se
conoce a simple vista (marcando, sin/con línea, transmitiendo, etc.) debido a una
luces que la mayoría presenta en su parte frontal.
La conexión módem-computador, se realiza mediante un cable a un puerto
serie, o del tipo USB.
 Puerto Serie. Son los más antiguos y, hoy en día, están siendo
reemplazados por los USB. Lo importante es que este puerto debe estar
configurado a la máxima velocidad. Su principal desventaja es que ocupan

espacio importante y que necesitan una fuente de alimentación adicional,
pero la gran ventaja es que todos los computadores tienen puertos series,
por lo que son muy compatibles.
 Puerto USB (Universal Serial Bus). Son de conexión y configuración más
sencilla. Comparten el puerto con otros dispositivos, pero la mayoría no
requiere una fuente de alimentación. Ocupan aproximadamente el mismo
espacio que uno para puerto serie.
Usan la UART del computador, por lo que esta debe ser capaz de proporcionar
la suficiente velocidad de comunicación entre ambos. Por ejemplo, para un
módem de 28.800 bps, la UART debe ser de 16550 o superior para que el
rendimiento sea adecuado.
Módems Internos
Tienen forma de tarjeta (sobre ella están dispuestos los diferentes
componentes del módem) y se colocan en las llamadas ranuras de expansión. Al
estar conectadas directamente en el interior del computador, sólo tienen una
salida externa para su conexión a la línea telefónica.
Existen tres tipos de ranuras de conexión:
 Ranura ISA. Debido a las bajas velocidades que se manejan en estos
aparatos, hoy en día están prácticamente en desuso, a pesar que durante
muchos años se utilizó en forma exclusiva.
Módem para Puerto USB Módem para Puerto Serie

 Ranura PCI. Es el formato más común en la actualidad. Se configura
automáticamente y supone una menor carga de trabajo para la CPU del
computador. Los módem que utilizan esta ranura, son de bajo costo.
 Ranura AMR. Se encuentran sólo en algunas placas muy modernas, pero
son poco recomendables debido a su bajo rendimiento. Hacen que el
procesador haga todo el trabajo. Hoy en día, están en desuso.
Módems Software o HSP
Son módems internos en los cuales se han eliminado piezas electrónicas de
manera que el microprocesador del computador debe suplir las funciones de los
elementos retirados mediante software. Generalmente, utilizan la ranura PCI.
En este tipo de módems se prescinde de dos componentes básicos de este
tipo de aparatos:
 UART, encargado de la recepción y transmisión de las señales.
 Un chip de proceso encargado de las instrucciones.
Módems PC-Card
Son módems que se utilizan en computadores portátiles. Su tamaño es similar
al de una tarjeta de crédito, algo más gruesa, pero sus capacidades pueden ser
igual o más avanzadas que en los modelos normales.
Módem PC-card

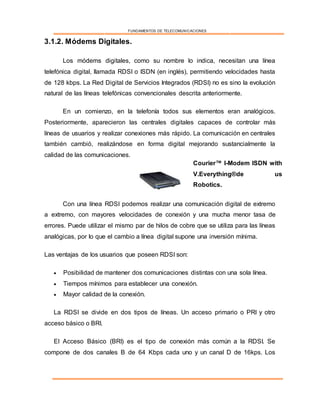

3.1.2. Módems Digitales.
Los módems digitales, como su nombre lo indica, necesitan una línea
telefónica digital, llamada RDSI o ISDN (en inglés), permitiendo velocidades hasta
de 128 kbps. La Red Digital de Servicios Integrados (RDSI) no es sino la evolución
natural de las líneas telefónicas convencionales descrita anteriormente.
En un comienzo, en la telefonía todos sus elementos eran analógicos.
Posteriormente, aparecieron las centrales digitales capaces de controlar más
líneas de usuarios y realizar conexiones más rápido. La comunicación en centrales
también cambió, realizándose en forma digital mejorando sustancialmente la
calidad de las comunicaciones.
Con una línea RDSI podemos realizar una comunicación digital de extremo
a extremo, con mayores velocidades de conexión y una mucha menor tasa de
errores. Puede utilizar el mismo par de hilos de cobre que se utiliza para las líneas
analógicas, por lo que el cambio a línea digital supone una inversión mínima.
Las ventajas de los usuarios que poseen RDSI son:
 Posibilidad de mantener dos comunicaciones distintas con una sola línea.
 Tiempos mínimos para establecer una conexión.
 Mayor calidad de la conexión.
La RDSI se divide en dos tipos de líneas. Un acceso primario o PRI y otro
acceso básico o BRI.
El Acceso Básico (BRI) es el tipo de conexión más común a la RDSI. Se
compone de dos canales B de 64 Kbps cada uno y un canal D de 16kps. Los
Courier™ I-Modem ISDN with
V.Everything®de us
Robotics.

canales B son utilizados para la transmisión de información del usuario (voz,
datos, fax, etc.), mientras que el canal D se utiliza para señalización.
3.1.3. Módems por Cable.
Un cable módem es un dispositivo que permite acceso a Internet a gran
velocidad vía TV cable. Se emplea generalmente en los hogares, ya que la mayor
parte de las áreas residenciales tienen instalación por cable. Son cajas externas
que se conectan al computador. Tiene dos conexiones, uno por cable a la
conexión de la pared y otro al computador, por medio de interfaces Ethernet.
Existen dos tipos de cable módem:
 Módems coaxiales de Fibra Óptica (HFC, Hybrid Fiber-coax). Son
dispositivos bidireccionales que operan por cable HFC. Ofrecen velocidades
de carga en el rango de 3 a 30 Mb, con velocidades de descarga que van
de 128Kb hasta 10Mb, aunque actualmente los usuarios pueden esperar
velocidades alrededor de 4Mb.
 Módems Unidireccionales. Son más antiguos que los anteriores que
operan por los cables de televisión coaxiales tradicionales. Permiten
velocidades de carga de hasta 2Mb, y requieren un módem convencional
de marcación para completar la conexión.
Puede haber confusión al denominarle módem a este dispositivo, ya que
solamente tenemos la imagen de un módem de línea telefónica, pero sí es un
SURFboard® de Motorola

módem, ya que modula y de modula señales, aunque es de un orden de magnitud
más complicado.
Típicamente un cable módem envía y recibe datos en dos diferentes modos.
En la dirección hacia el abonado la señal digital es modulada en un típico ancho
de banda de algún canal de televisión de 6 MHz, que podría estar entre 42 MHz y
750 MHz. Hay diversos esquemas de modulación, pero los dos más populares son
QPSK (hasta 10 Mbps) y QAM (hasta 36 Mbps).
El canal de retorno del abonado es más delicado. Normalmente, en una red de
cable, el camino de retorno del abonado conocido como canal de reversa, es
transmitido entre 5 y 40 MHz.
Esta frecuencia tiende a ser muy ruidosa, porque existen muchas interferencias
de radios AM y además interferencia de ruidos de los artefactos hogareños. Hay
que agregar la interferencia introducida en el propio hogar, la pérdida en los
conectores, o el cable en mal estado.
Como las redes de cable están realizadas en forma de árbol y subredes en
forma de ramas, todo este ruido se va sumando a través de su viaje en el canal de
retorno.
Esquema Conexión Cable
Módem

3.1.4. Módems ADSL.
ADSL (Asymmetric Digital Subscriber Line o Línea de Abonado Digital
Asimétrica) es una tecnología que, basada en el par de cobre de la línea telefónica
normal, la convierte en un línea de alta velocidad.
Emplea los espectros de frecuencia que no son utilizados para el transporte
de la voz, y que por lo tanto, hasta ahora, no se utilizaban, abriendo de esta forma
un canal de datos a alta velocidad, permitiendo a su vez (gracias a esa separación
datos / voz), poder aplicar una tarifa plana para ese transporte de datos (los de
Internet).
En el servicio ADSL, el envío y recepción de datos se establece desde el
computador del usuario a través de un módem ADSL. Estos datos pasan por un
filtro (splitter), que permite la utilización simultánea del servicio telefónico básico y
del servicio ADSL. Es decir, el usuario puede hablar por teléfono a la vez que está
navegando por Internet.
ADSL utiliza técnicas de codificación digital que permiten ampliar el
rendimiento del cableado telefónico actual. Para conseguir estas tasas de
transmisión de datos, la tecnología ADSL establece tres canales independientes
sobre la línea telefónica estándar.
 Dos canales de alta velocidad (uno de recepción de datos y otro de envío
de datos).
 Un canal para la comunicación normal de voz (servicio telefónico básico).
USB ADSL Módem de Us
Robotics.

Los dos canales de datos son asimétricos, es decir, no tienen la misma
velocidad de transmisión de datos. El canal de recepción de datos tiene mayor
velocidad que el canal de envío de datos.
Esta asimetría, característica del ADSL, permite alcanzar mayores
velocidades en sentido red-usuario, lo cual se adapta perfectamente a los
servicios de acceso a información en los que normalmente, el volumen de
información recibido es mucho mayor que el enviado. ADSL permite velocidades
de hasta 8 Mbps en el sentido red-usuario y de hasta 1 Mbps en el sentido
usuario-red.
Las principales ventajas de ADSL son:
 Uso simultáneo de Internet y de teléfono / fax, a través de la misma línea
telefónica.
 Always Online. Conexión permanente a gran velocidad a Internet.
 Tarifa plana de conexión a Internet.
 Acceso a servicios y contenidos de banda ancha.
 Mayor seguridad.
3.1.5. Comparación de Velocidades.
Si consideramos la transferencia de un archivo de 10 Mb.

3.2 Estándares y Protocolosque emplea los Módems.
Los módems, aumentó la necesidad de protocolos estandarizados para la
comunicación por módem, para que todos los protocolos pudieran utilizar un
lenguaje en común. Ésta es la razón por la que dos organizaciones desarrollaron
estándares de comunicación:
 Los laboratorios BELL, precursores en el área de las telecomunicaciones.
 El Comité Consultivo Internacional Telefónico y Telegráfico (CCITT),
conocido desde 1990 como la Unión Internacional de Telecomunicaciones
(UIT).
El objetivo de la ITU es definir estándares internacionales para las
comunicaciones. Los estándares para módem pueden dividirse en 3 categorías:
 Estándares de modulación (por ejemplo CCITT V.21)
 Estándares de corrección de error (por ejemplo CCITT V.42)
 Estándares de compresión de datos (por ejemplo CCITT V.42bis)
3.2.1. Estándares.
A continuación, encontrará una lista de los principales estándares de
módem:
Estándar de
modulación
Ancho
de
banda
teórico
Modo Descripción
Bell 103 300 bps Full
dúplex
Un estándar americano y canadiense que utiliza
modulación por desplazamiento de frecuencia de
audio para codificar datos. Esto permite enviar un bit
por baudio.
CCITT V.21 300 bps Full
dúplex
Un estándar internacional similar al estándar Bell
103.
Bell 212ª 1.200
bps
Full
dúplex
Un estándar americano y canadiense que utiliza
modulación por desplazamiento diferencial para

codificar datos. Esto permite el envío de 2 bits por
baudio.
ITU V.22 1.200
bps
Half
dúplex
Un estándar internacional similar al estándar Bell
212A.
ITU V.22bis 2.400
bps
Full
dúplex
Un estándar internacional que es una versión
mejorada del estándar V.22 (de allí el nombre
V.22bis).
ITU V.23 1.200
bps
Half
dúplex
Un estándar internacional que transmite datos en
modo half dúplex, es decir, los datos se transmiten en
una dirección por vez. Canal de retorno opcional de
75 baudios.
ITU V.23 1.200
bps/75
bps
Full
dúplex
Un estándar internacional que brinda full dúplex
asimétrico, es decir, permite la transmisión de datos
en una dirección a 1.220 bps y a 75 bps en la otra
dirección.
ITU V.29 9.600
bps
Half
dúplex
Un estándar internacional que transmite datos en
modo half dúplex, es decir, los datos se transmiten en
una dirección por vez. Este estándar fue desarrollado
especialmente para el fax.
ITU V.32 9.600
bps
Full
dúplex
Un estándar internacional que transmite en modo full
dúplex e incorpora estándares de corrección de
errores. La transmisión de datos tiene lugar de
acuerdo con una técnica de corrección de error
llamada modulación de amplitud en cuadratura con
codificación Trellis. Esta técnica consiste en enviar un
bit adicional para cada grupo de 4 bits que se envían
en la línea de transmisión.
ITU V.32bis 14.400
bps
Full
dúplex
Un estándar internacional que mejora el estándar
v.32 al enviar 6 bits por baudio y permitir una
velocidad de transmisión de hasta 14.400 bps.
ITU V.32fast 28.800
bps
Full
dúplex
Un estándar internacional a veces denominado V.FC
(FastClass) que permite la transmisión de datos a
una velocidad de 28.800 bps.
ITU V.34 28.800
bps
Full
dúplex
Un estándar internacional que permite la
transferencia de datos a 28.800 bps. Gracias a un
procesador DSP (Procesador de señal digital), los
módem que utilizan este estándar pueden alcanzar
una velocidad de hasta 33.600 bps.
ITU V.29 56.000
bps
Full
dúplex
Un estándar internacional que permite velocidades de
transmisión de hasta 56.000 bps.

3.2.2. Protocolos.
Protocolos de comprobación de errores
El control de errores: son varias técnicas mediante las cuales se chequea la
fiabilidad de los bloques de datos o de los caracteres.
 Paridad: función donde el transmisor añade otro bit a los que codifican un
símbolo. Es paridad par, cuando el símbolo tenga un número par de bits y
es impar en caso contrario. El receptor re calcula el número de par de bits
con valor uno, y si el valor recalculado coincide con el bit de paridad
enviado, acepta el paquete. De esta forma se detectan errores de un solo
bit en los símbolos transmitidos, pero no errores múltiples.
 CRC: (Cyclic Redundancy Check, prueba de redundancia cíclica). Esta
técnica de detección de error consiste en un algoritmo cíclico en el cual
cada bloque o trama de datos es chequeada por el módem que envía y por
el que recibe. El módem que está enviando inserta el resultado de su
cálculo en cada bloque en forma de código CRC. Por su parte, el módem
que está recibiendo compara el resultado con el código CRC recibido y
responde con un reconocimiento positivo o negativo dependiendo del
resultado.
 MNP: (Microcom Networking Protocol, protocolo de red Microcom). Es un
control de error desarrollado por Microcom, Inc. Este protocolo asegura
transmisiones libres de error por medio de una detección de error, (CRC) y
retransmisión de tramas equivocadas.
Protocolos de transferencia de archivos
 Xmodem: es el protocolo más popular, pero lentamente está siendo
reemplazado por protocolos más fiables y más rápidos. Xmodem envía
archivos en bloques de 128 caracteres al mismo tiempo. Cuando el
computador que está recibiendo comprueba que el bloque ha llegado

intacto, lo señala así y espera el bloque siguiente. El chequeo de error es
un checksum o un chequeo más sofisticado de redundancia cíclica. Algunas
comunicaciones por software soportan ambas y podrían automáticamente
usar la más indicada para un momento dado. Durante una descarga, el
software tiende a usar el CRC, pero se cambiará a checksum si se detecta
que el host no soporta el CRC. El protocolo de Xmodem también necesita
tener declarado en su configuración: no paridad, ocho bits de datos y un bit
de parada.
 Xmodem-1k: es una pequeña variante del anteriormente mencionado, que
usa bloques que posen un kilobyte (1.024 bytes) de tamaño. Este protocolo
es todavía mal llamado ‘Ymodem’ por algunos programas, pero la gente
gradualmente se inclina a llamarlo correctamente.
 Xmodem-1k-g: es una variante del anterior para canales libres de error
tales como corrección de errores por hardware o líneas de cable null-
módem entre dos computadoras. Logra mayor velocidad enviando bloques
uno tras otro sin tener que esperar el reconocimiento desde el receptor. Sin
embargo, no puede retransmitir los bloques en caso de errores. En caso de
que un error sea detectado en el receptor, la transferencia será abortada. Al
igual que el anterior, muchas veces es mal llamado ‘Ymodem-g’.
 Zmodem: este avanzado protocolo es muy rápido al igual que garantiza
una buena fiabilidad y ofrece varias características. Zmodem usa paquetes
de 1 kb en una línea limpia, pero puede reducir el tamaño del paquete
según si la calidad de la línea va deteriorándose. Una vez que la calidad de
la línea es recuperada el tamaño del paquete se incrementa nuevamente.
Zmodem puede transferir un grupo de archivos en un lote (batch) y guardar
exactamente el tamaño y la fecha de los archivos. También puede detectar
y recuperar rápidamente errores, y puede resumir e interrumpir
transferencias en un período más tarde. Igualmente es muy bueno para
enlaces satelitales y redes de paquetes conmutadas.

 ASCII: en una transferencia ASCII, es como que si el que envía estuviera
actualmente digitando los caracteres y el receptor grabándolos ahora. No
se utiliza ninguna forma de detección de error. Usualmente, solo los
archivos ASCII pueden ser enviados de esta forma, es decir, como archivos
binarios que contienen caracteres.
 Ymodem: este protocolo es una variante del Xmodem, el cual permite que
múltiples archivos sean enviados en una transferencia. A lo largo de ella, se
guarda el nombre correcto, tamaño, y fecha del archivo. Puede usar 128 o
(más comúnmente), 1.024 bytes para los bloques.
 Ymodem-g: este protocolo es una variante del anterior, el cual alcanza una
tasa de transferencia muy alta, enviando bloques uno tras otro sin esperar
por un reconocimiento. Esto, sin embargo, significa que si un error es
detectado por el receptor, la transferencia será abortada.
 Telink: este protocolo es principalmente encontrado en Fido Bulletin Board
Systems. Es básicamente el protocolo Xmodem usando CRC para
chequear y un bloque extra enviado como cabecera del archivo diciendo su
nombre, tamaño y fecha. Por su parte, también permite que más de un
archivo sea enviado al mismo tiempo (Fido es una BBS muy popular, que
es usada en todo el mundo).
 Kermit: este protocolo fue desarrollado para hacer más fácil que los
diferentes tipos de computadoras intercambiasen archivos entre ellas. Casi
ninguna computadora que usa Kermit puede ser configurada para enviar
archivos a otra computadora que también use Kermit. Kermit usa pequeños
paquetes (usualmente de 94 bytes) y aunque es fiable, es lento porque la
relación del protocolo de datos para usarlos es más alta que en muchos
otros protocolos.

CONCLUSIÓN
Para concluir, en la realización de esta investigación es poder brindar la
mejor posible ayuda a las personas interesados hacia estos temas presentes que
pudimos analizar, de acuerdo al tema correspondiente de la tercera unidad.
En este caso para que nosotros como estudiantes, podamos adquirir y
llevar el mejor conocimiento necesario hacia estos temas y además llevar a cabo
la validación de estos mismos.
Para terminar es importante saber que el módem es un dispositivo muy
importante en el contexto de las comunicaciones actuales, ya que gracias a él es
posible conectar muchos usuarios entre sí o permitir a un usuario conectarse a la
red mundial de información, Internet.
El funcionamiento del módem se basa en el simple procedimiento de
comunicación, el cual el emisor envía un mensaje codificado y el receptor
decodifica el mensaje para entenderlo y procesarlo. Así podemos enviar y recibir
información desde nuestro computador hacia otro computador.
Existen diversos tipos de módem, los cuales han respondido en su
evolución al avance de la tecnología y los nuevos medios y métodos de conexión
que buscan mayor velocidad de transmisión de información. Así, hoy en día
contamos con modernos métodos de conexión que nos proporcionan velocidades
increíbles si consideramos que él un corto tiempo, las velocidades de los módem
ha crecido vertiginosamente.
Elegir un módem requiere previo conocimiento de las características de
nuestro equipo, de la conexión que disponemos y de nuestro proveedor de
servicio (por ejemplo de Internet). Así, podremos disfrutar de la máxima velocidad
que permite nuestro equipo y la red en que está insertado.

BIBLIOGRAFÍA
http://www.areacomunicacion.com.ar/text/pe01_03.htm
http://www.conozcasuhardware.com/quees/modem1.htm
http://www.hispazone.com/Guia/69/El-modem-Funcion-y-tipos.html
http://www.-tipos/protocolos/de/módems/modernos.html
http://www.Funcion-y-tipos/módems/.html
http://www.Módemprotocolos/Wikipedia,laenciclopedialibre.mht

Tipos de módeems

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Tipos de módeems

Más de Valentin Manzano

Tipos de módeems
