1. UNIVERSIDAD NACIONAL
MAYOR DE SAN MARCOS
FACULTAD DE INGENIERÍA
ELECTRÓNICA Y ELÉCTRICA
INFORME N° 7
“Modulación por Desplazamiento de Frecuencia o FSK”
CURSO:
LABORATORIODE INTRODUCCIONALAS TELECOMUNICACIONES
PROFESOR:
ING. SILVA IBARRA ALBERTO ORESTES
INTEGRANTES:
CASIMIROPAMO,LIZETH……………....14190271
CHOY LOYOLA,MANUEL………………..15190285
CRUZ QUISPE,JEAN PIERRE……………14190051
LEYVA RODRIGUEZ,IAM………………..14190237
POMA SOLIS,JOSÉ LUIS…………………14190262
HORARIO:
MIERCOLES DE 6PM A 8PM

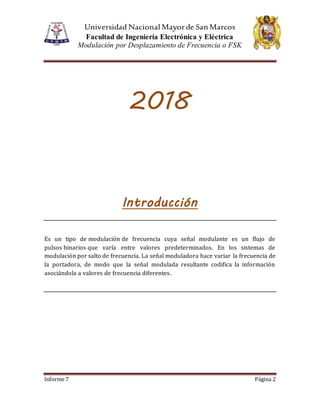

2. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 2
2018
Introducción
Es un tipo de modulación de frecuencia cuya señal modulante es un flujo de
pulsos binarios que varía entre valores predeterminados. En los sistemas de
modulación por salto de frecuencia. La señal moduladora hace variar la frecuencia de
la portadora, de modo que la señal modulada resultante codifica la información
asociándola a valores de frecuencia diferentes.
3. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 3
Modulación por desplazamiento de frecuencia o FSK
PRIMERAPARTE:
MATERIALES:
Consola Nida
Tarjeta PC 130-328
Generador
Osciloscopio
Multímetro
Cable BNC
Cocodrilos
Desarmador Desarmador
Multímetro y consola
Generador y Osciloscopio
4. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 4
PROCEDIMIENTO:
Ajuste el Nida 13OE Prueba Consola POSITIVO y los controles de
alimentación NEGATIVA a OFF y el interruptor POWER de la consola
de prueba en ON.
Inserte PC130-328 a la posición PC2.
Establecer PC130-328 S1 a la posición de control, ABAJO.
S1 en esta posición pone en marcha el modulador para el envío de la
frecuencia portadora, no hay información de salida.
Girar R2, R6, R8, R12, R13, R14, y R16 a una posición media.
Ajuste el control positivo de alimentación de 15 voltios.
Pres PC2 DC interruptor de encendido en ON.
Usando el contador de frecuencia interna en el generador de función
o contador de frecuenciaseparadasi está disponible(un osciloscopio
se puede utilizar como un último recurso), ajuste PC130-328 R16
para una Hz 1.500 +/- 100 Hz de la señal medida en TP6.
El uso de un multímetro, medir y registrar (a continuación y en la
Figura 3) la tensión de CC en PC130-328 TP5 para la salida de
frecuencia portadora de la VCO.
TP5 = 9.85v
5. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 5
Fig. 1 Medición en elTP5.
Utilizando el osciloscopio conectado a PC130-328 TP6, ajuste R12 y
R13 en PC130-328 para la salida de onda sinusoidal más simétrica.
Ajuste R14 totalmente hacia la izquierda de salida, máximo. Vuelva a
comprobar la frecuencia portadora de 1500 Hz.
Fig. 2 Señal FSK.
6. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 6
Coloque PC130-328 S1 a la posición CONTINUA UP.
Utilizando el cocodrilo al puentede cocodrilo, conecte TP1.DATOS
EN, al TP TIERRA.
Usando el contador de frecuencia interna en el generador de
función o un contador de frecuencia separada si está disponible (un
osciloscopio se puede utilizar como último recurso), ajuste PC130-
328 R6 para una señal de 1.200 Hz +/- 100 Hz medido en TP6.
Con un multímetro, medir y registrar la tensión de CC en PC130-
328 TP5 para la salida de nivel lógico nivel lógico bajo del VCO.
TP5 = 9.93v
Fig. 3 Medición en el TP5.
7. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 7
Mueva el cocodrilo al puente de cocodrilo de la TIERRA TP a TP4.
Deje el otro extremo conectado a TP1.
Usando el contador de frecuencia interna en el generador de
función o un contador de frecuencia separada si está disponible (un
osciloscopio se puede utilizar como un último recurso). ajustar
PC130- 328 R8 para una 1800Hz +/- señal de 100 Hz medido en
TP6.
El uso de un multímetro, medir y registrar (a continuación y en la
Figura 6) la tensión de CC en PC130-328 TP5 para la salida de
frecuencia portadora de la VCO.
TP5 = 9.63v
Desconecte el cocodrilo al puente de cocodrilo y conecte la salida
principal del generador de funciones en PC130-326 TP1.
Conecte el osciloscopio para PC130-328 TP3, salida del
amplificador operacional.
Ajuste PC130-328 R2 hasta que la onda cuadrada de 100 Hz es
cerrada a través de IC1.
8. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 8
Fig.4 Generador con 100 Hz.
Ajuste los controles del osciloscopio de la siguiente manera:
CH1 VOLT / DIV - 5. acoplamiento DC
CH2 VOLT / DIV - 0,2, acoplamiento AC
TIEMPO / DIV – ms
DISPARO - CH1
MOSTRAR -Dual.
Conecte la sonda de CH1 a PC130-328 TP1 y colocar el rastro en la
parte superior de la pantalla CRT.
Conecte la sondade CH2 paraPC130-328 TP6, y la traza en la parte
inferior de la pantalla CRT.
Compare las dos formas de onda mostradas.
Coloque PC130-328 S1 a CONTROL.
Volver PC130-328 S1 a CONTIN.
Aumentar y disminuir la frecuencia de salida del generador de
funciones.
9. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 9
Fig.5 Captación de la señal.
Fig.6 Señal cuadrática FSK.
10. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 10
Conclusiones
11. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 11
La salida de un modulador de FSK binario, es una función escalón en el
dominio del tiempo. Conforme cambia la señal de entrada binaria de 0
lógico a 1 lógico, y viceversa, la salida del FSK se desplaza entre dos
frecuencias: una frecuencia de marca o de 1 lógico y una frecuencia de
espacio o de 0 lógico. Con el FSK binario, hay un cambio en la frecuencia
de salida, cada vez que la condición lógica de la señal de entrada binaria
cambia. Un transmisor de FSK binario sencillo se muestra en la figura 10.
Fig.7 FSK binario
12. Universidad Nacional Mayorde San Marcos
Facultad de Ingeniería Electrónica y Eléctrica
Modulación por Desplazamiento de Frecuencia o FSK
Informe 7 Página 12
Bibliografía
https://www.ecured.cu/FSK
