Informe de corte pavimentacion urcos

MUNICIPALIDAD PROVINCIAL DE QUISPICANCHIS
Gerencia de Infraestructura

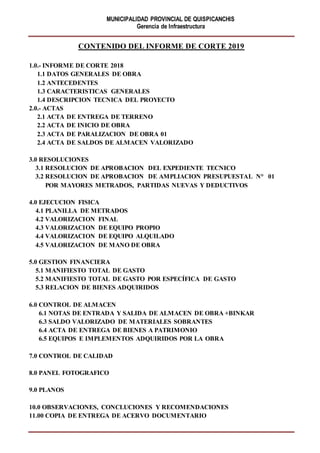

CONTENIDO DEL INFORME DE CORTE 2019
1.0.- INFORME DE CORTE 2018
1.1 DATOS GENERALES DE OBRA
1.2 ANTECEDENTES
1.3 CARACTERISTICAS GENERALES
1.4 DESCRIPCION TECNICA DEL PROYECTO

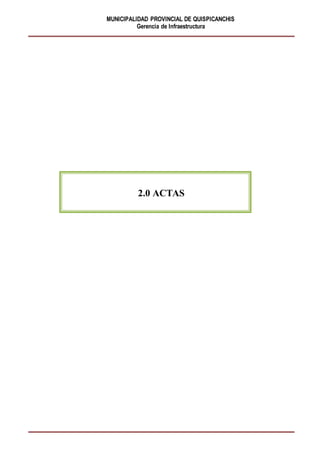

2.0.- ACTAS

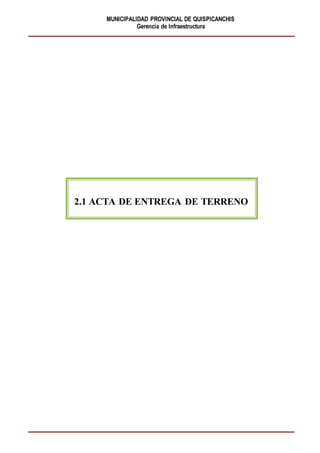

2.1 ACTA DE ENTREGA DE TERRENO

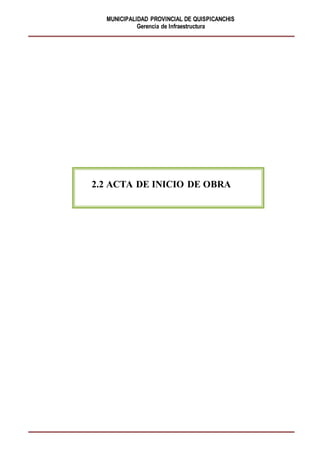

2.2 ACTA DE INICIO DE OBRA

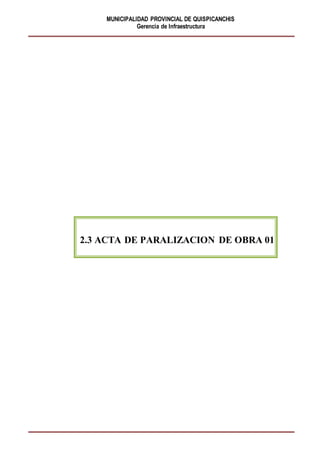

2.3 ACTA DE PARALIZACION DE OBRA 01

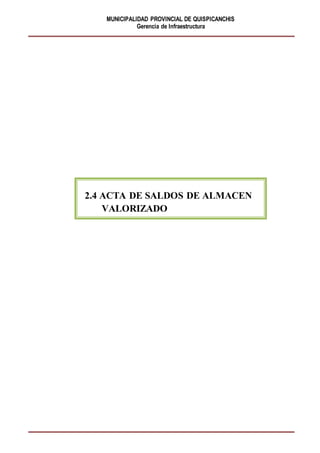

2.4 ACTA DE SALDOS DE ALMACEN VALORIZADO

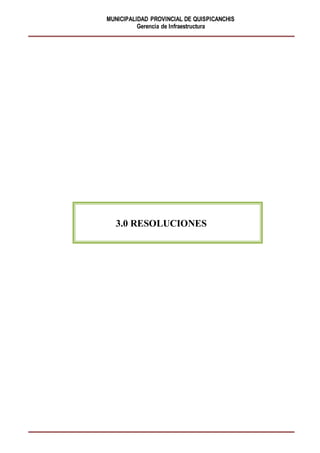

3.0 RESOLUCIONES

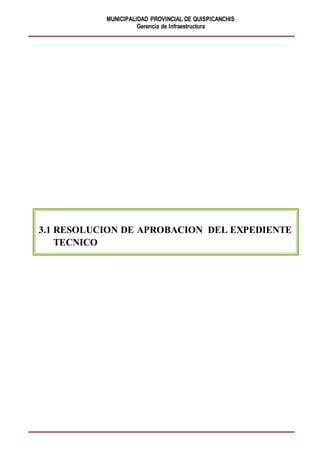

3.1 RESOLUCION DE APROBACION DEL EXPEDIENTE TECNICO

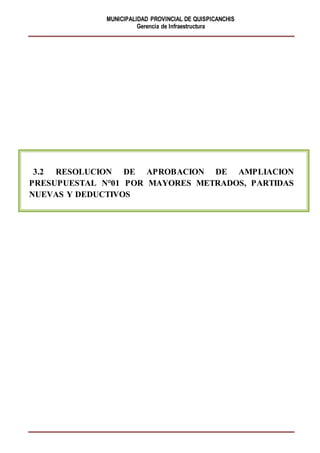

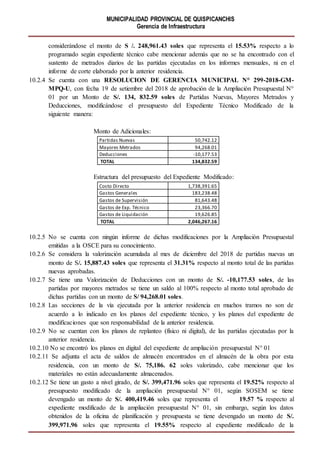

3.2 RESOLUCION DE APROBACION DE AMPLIACION PRESUPUESTAL N° 01
POR MAYORES METRADOS, PARTIDAS NUEVAS Y DEDUCTIVOS

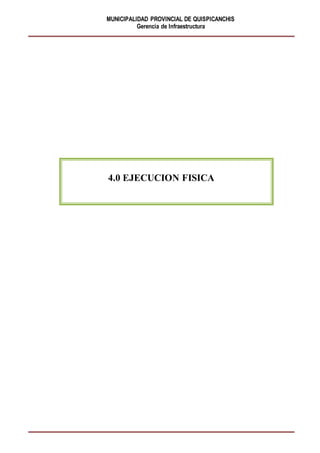

4.0 EJECUCION FISICA

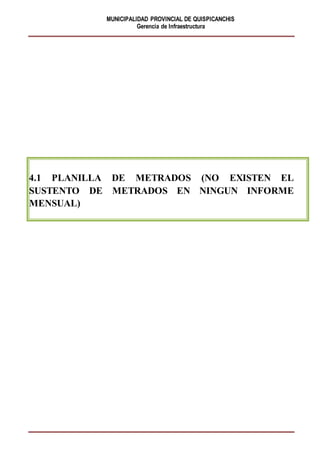

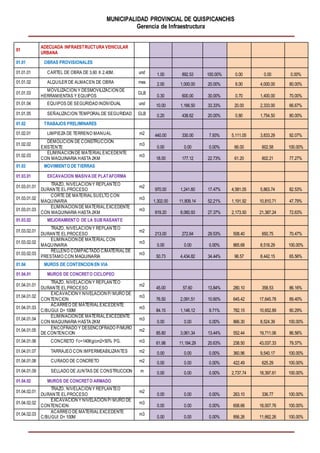

4.1 PLANILLA DE METRADOS

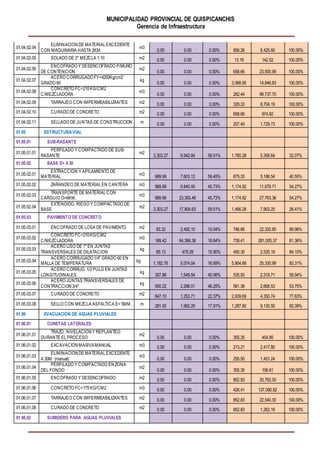

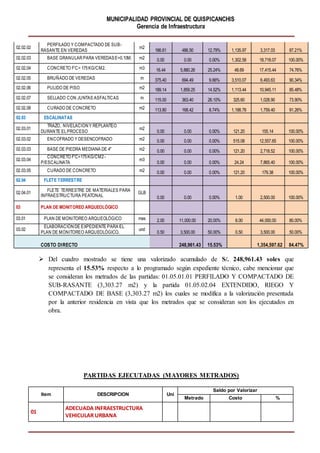

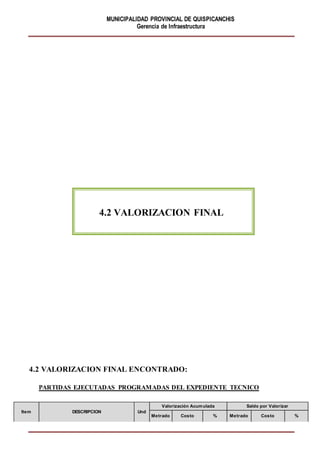

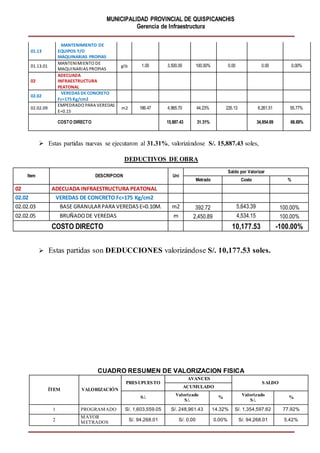

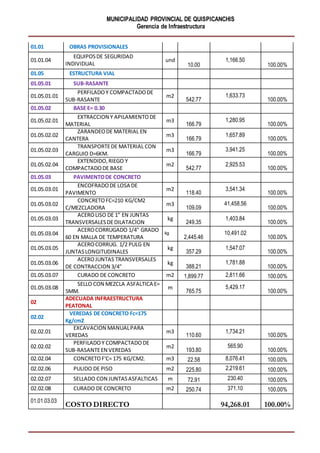

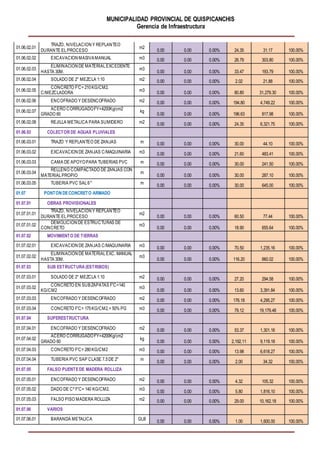

4.2 VALORIZACION FINAL

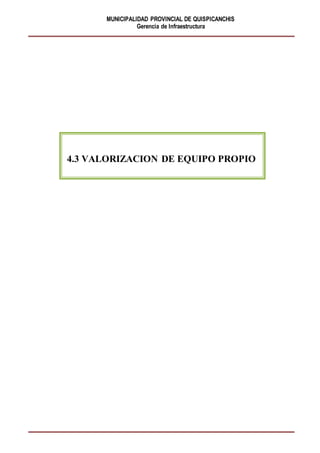

4.3 VALORIZACION DE EQUIPO PROPIO
4.4 VALORIZACION DE EQUIPO ALQUILADO

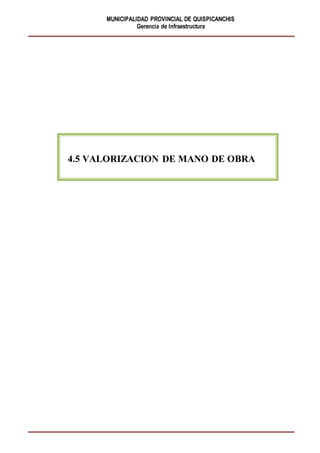

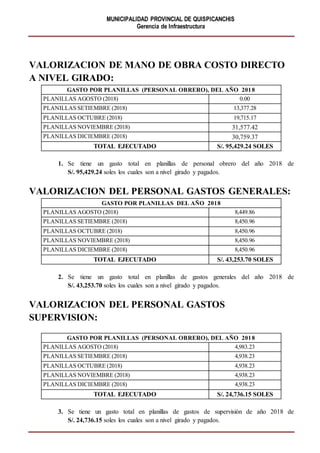

4.5 VALORIZACION DE MANO DE OBRA

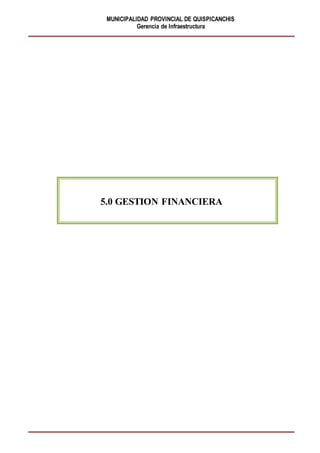

5.0 GESTION FINANCIERA

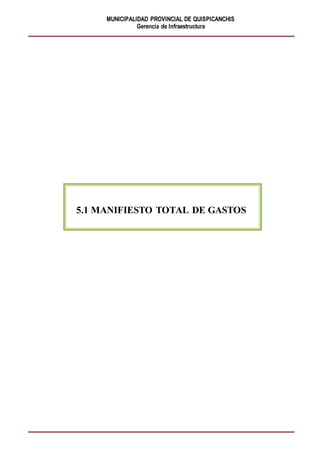

5.1 MANIFIESTO TOTAL DE GASTO

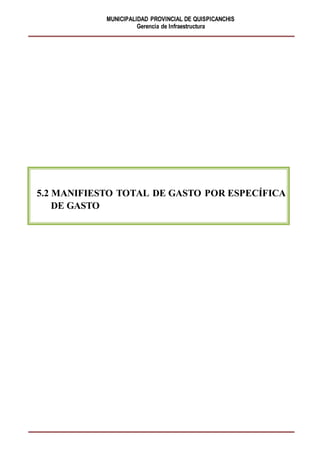

5.2 MANIFIESTO TOTAL DE GASTO POR ESPECÍFICA DE GASTO

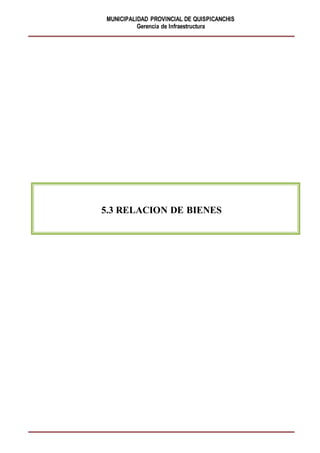

5.3 RELACION DE BIENES ADQUIRIDOS

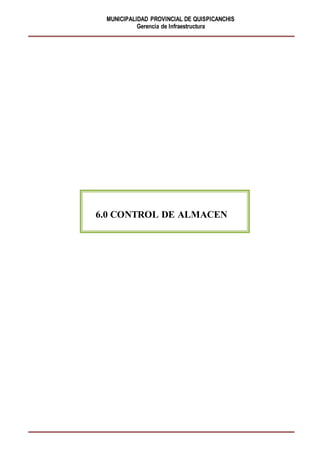

6.0 CONTROL DE ALMACEN

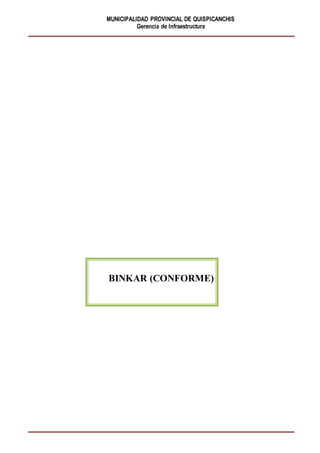

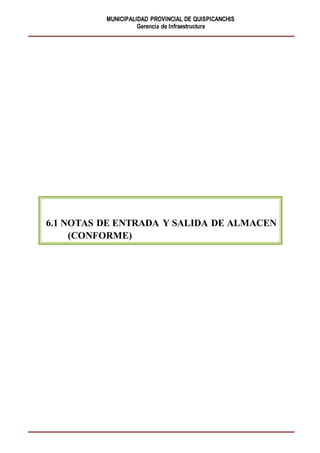

6.1 NOTAS DE ENTRADA Y SALIDA DE ALMACEN DE OBRA +BINKAR

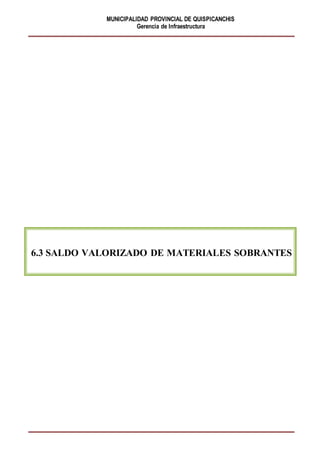

6.3 SALDO VALORIZADO DE MATERIALES SOBRANTES
6.4 ACTA DE ENTREGA DE BIENES A PATRIMONIO
6.5 EQUIPOS E IMPLEMENTOS ADQUIRIDOS POR LA OBRA

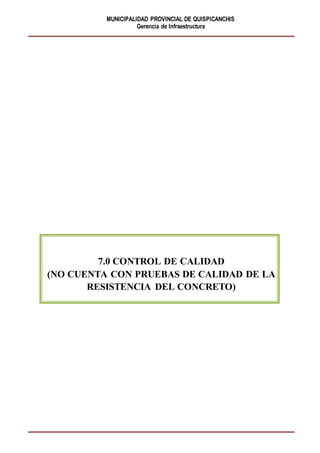

7.0 CONTROL DE CALIDAD

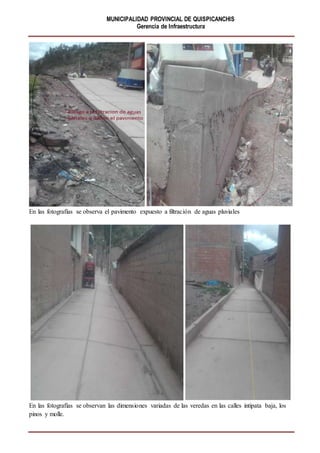

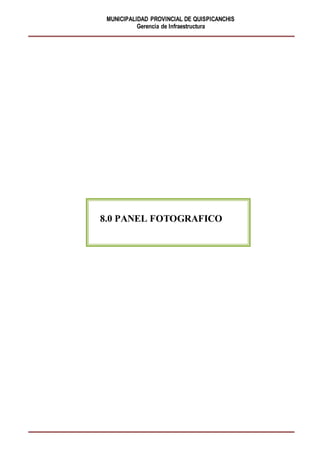

8.0 PANEL FOTOGRAFICO

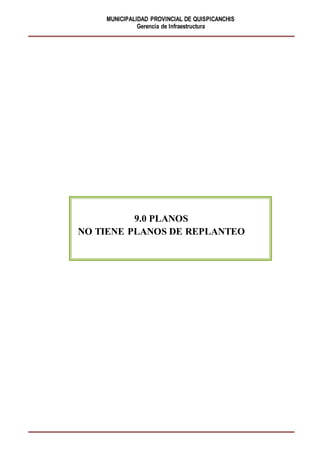

9.0 PLANOS

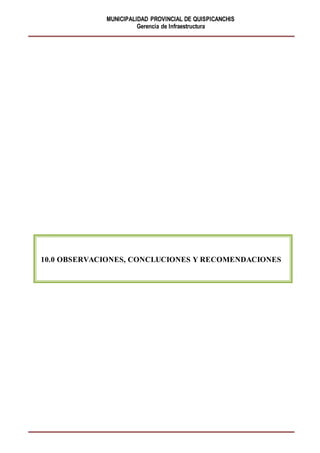

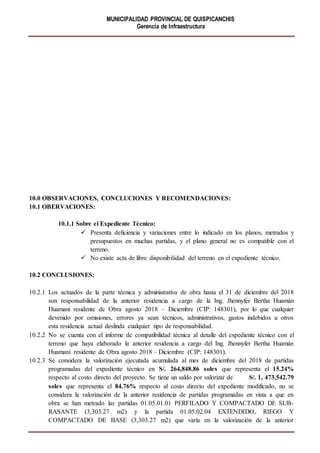

10.0 OBSERVACIONES, CONCLUCIONES Y RECOMENDACIONES

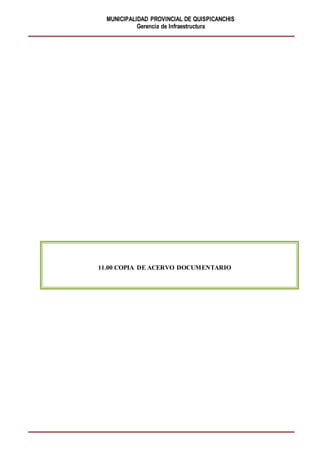

11.00 COPIA DE ENTREGA DE ACERVO DOCUMENTARIO

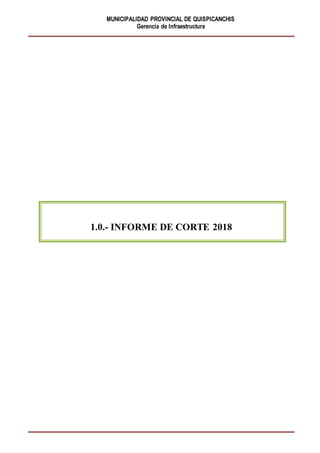

1.0.- INFORME DE CORTE 2018

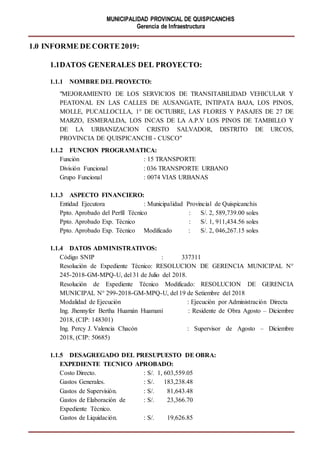

1.0 INFORME DE CORTE 2019:
1.1DATOS GENERALES DEL PROYECTO:
1.1.1 NOMBRE DEL PROYECTO:
"MEJORAMIENTO DE LOS SERVICIOS DE TRANSITABILIDAD VEHICULAR Y
PEATONAL EN LAS CALLES DE AUSANGATE, INTIPATA BAJA, LOS PINOS,
MOLLE, PUCALLOCLLA, 1° DE OCTUBRE, LAS FLORES Y PASAJES DE 27 DE
MARZO, ESMERALDA, LOS INCAS DE LA A.P.V LOS PINOS DE TAMBILLO Y
DE LA URBANIZACION CRISTO SALVADOR, DISTRITO DE URCOS,
PROVINCIA DE QUISPICANCHI - CUSCO"
1.1.2 FUNCION PROGRAMATICA:
Función : 15 TRANSPORTE
División Funcional : 036 TRANSPORTE URBANO
Grupo Funcional : 0074 VIAS URBANAS
1.1.3 ASPECTO FINANCIERO:
Entidad Ejecutora : Municipalidad Provincial de Quispicanchis
Ppto. Aprobado del Perfil Técnico : S/. 2, 589,739.00 soles
Ppto. Aprobado Exp. Técnico : S/. 1, 911,434.56 soles
Ppto. Aprobado Exp. Técnico Modificado : S/. 2, 046,267.15 soles
1.1.4 DATOS ADMINISTRATIVOS:
Código SNIP : 337311
Resolución de Expediente Técnico: RESOLUCION DE GERENCIA MUNICIPAL N°
245-2018-GM-MPQ-U, del 31 de Julio del 2018.
Resolución de Expediente Técnico Modificado: RESOLUCION DE GERENCIA
MUNICIPAL N° 299-2018-GM-MPQ-U, del 19 de Setiembre del 2018
Modalidad de Ejecución : Ejecución por Administración Directa
Ing. Jhennyfer Bertha Huamán Huamaní : Residente de Obra Agosto – Diciembre
2018, (CIP: 148301)
Ing. Percy J. Valencia Chacón : Supervisor de Agosto – Diciembre
2018, (CIP: 50685)

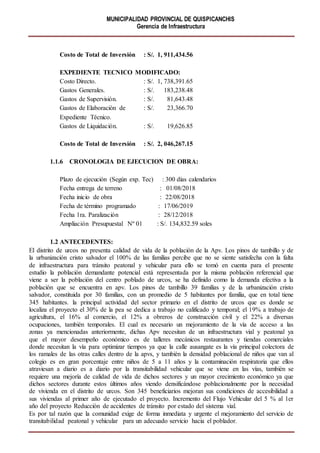

1.1.5 DESAGREGADO DEL PRESUPUESTO DE OBRA:
EXPEDIENTE TECNICO APROBADO:
Costo Directo. : S/. 1, 603,559.05
Gastos Generales. : S/. 183,238.48
Gastos de Supervisión. : S/. 81,643.48
Gastos de Elaboración de : S/. 23,366.70
Expediente Técnico.
Gastos de Liquidación. : S/. 19,626.85

Costo de Total de Inversión : S/. 1, 911,434.56
EXPEDIENTE TECNICO MODIFICADO:
Costo Directo. : S/. 1, 738,391.65
Gastos Generales. : S/. 183,238.48
Gastos de Supervisión. : S/. 81,643.48
Gastos de Elaboración de : S/. 23,366.70
Expediente Técnico.
Gastos de Liquidación. : S/. 19,626.85
Costo de Total de Inversión : S/. 2, 046,267.15
1.1.6 CRONOLOGIA DE EJECUCION DE OBRA:
Plazo de ejecución (Según exp. Tec) : 300 días calendarios
Fecha entrega de terreno : 01/08/2018
Fecha inicio de obra : 22/08/2018
Fecha de término programado : 17/06/2019
Fecha 1ra. Paralización : 28/12/2018
Ampliación Presupuestal Nº 01 : S/. 134,832.59 soles
1.2 ANTECEDENTES:
El distrito de urcos no presenta calidad de vida de la población de la Apv. Los pinos de tambillo y de
la urbanización cristo salvador el 100% de las familias percibe que no se siente satisfecha con la falta
de infraestructura para tránsito peatonal y vehicular para ello se tomó en cuenta para el presente
estudio la población demandante potencial está representada por la misma población referencial que
viene a ser la población del centro poblado de urcos, se ha definido como la demanda efectiva a la
población que se encuentra en apv. Los pinos de tambillo 39 familias y de la urbanización cristo
salvador, constituida por 30 familias, con un promedio de 5 habitantes por familia, que en total tiene
345 habitantes. la principal actividad del sector primario en el distrito de urcos que es donde se
localiza el proyecto el 30% de la pea se dedica a trabajo no calificado y temporal; el 19% a trabajo de
agricultura, el 16% al comercio, el 12% a obreros de construcción civil y el 22% a diversas
ocupaciones, también temporales. El cual es necesario un mejoramiento de la vía de acceso a las
zonas ya mencionadas anteriormente, dichas Apv necesitan de un infraestructura vial y peatonal ya
que el mayor desempeño económico es de talleres mecánicos restaurantes y tiendas comerciales
donde necesitan la vía para optimizar tiempos ya que la calle ausangate es la vía principal colectora de
los ramales de las otras calles dentro de la apvs, y también la densidad poblacional de niños que van al
colegio es en gran porcentaje entre niños de 5 a 11 años y la contaminación respiratoria que ellos
atraviesan a diario es a diario por la transitabilidad vehicular que se viene en las vías, también se
requiere una mejoría de calidad de vida de dichos sectores y un mayor crecimiento económico ya que
dichos sectores durante estos últimos años viendo densificándose poblacionalmente por la necesidad
de vivienda en el distrito de urcos. Son 345 beneficiarios mejoran sus condiciones de accesibilidad a
sus viviendas al primer año de ejecutado el proyecto. Incremento del Flujo Vehicular del 5 % al 1er
año del proyecto Reducción de accidentes de tránsito por estado del sistema vial.
Es por tal razón que la comunidad exige de forma inmediata y urgente el mejoramiento del servicio de
transitabilidad peatonal y vehicular para un adecuado servicio hacia el poblador.

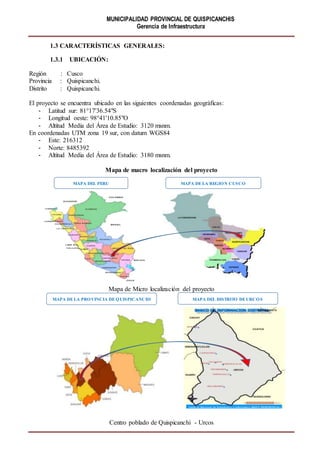

1.3 CARACTERÍSTICAS GENERALES:
1.3.1 UBICACIÓN:
Región : Cusco
Provincia : Quispicanchi.
Distrito : Quispicanchi.
El proyecto se encuentra ubicado en las siguientes coordenadas geográficas:
- Latitud sur: 81°17'36.54"S
- Longitud oeste: 98°41'10.85"O
- Altitud Media del Área de Estudio: 3120 msnm.
En coordenadas UTM zona 19 sur, con datum WGS84
- Este: 216312
- Norte: 8485392
- Altitud Media del Área de Estudio: 3180 msnm.
Mapa de macro localización del proyecto
Mapa de Micro localización del proyecto
Centro poblado de Quispicanchi - Urcos
MAPA DEL DISTRITO DEURCOSMAPA DELA PROVINCIA DEQUISPICANCHI
MAPA DEL PERU MAPA DELA REGION CUSCO

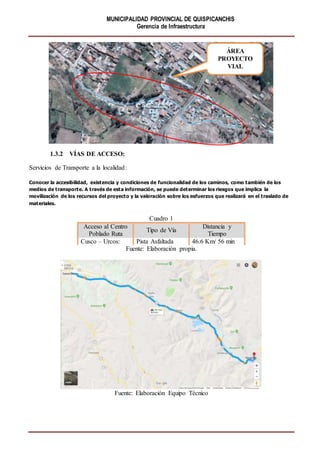

1.3.2 VÍAS DE ACCESO:
Servicios de Transporte a la localidad:
Conocer la accesibilidad, existencia y condiciones de funcionalidad de los caminos, como también de los
medios de transporte. A través de esta información, se puede determinar los riesgos que implica la
movilización de los recursos del proyecto y la valoración sobre los esfuerzos que realizará en el traslado de
materiales.
Cuadro 1
Acceso al Centro
Poblado Ruta
Tipo de Vía
Distancia y
Tiempo
Cusco – Urcos: Pista Asfaltada 46.6 Km/ 56 min
Fuente: Elaboración propia.
Fuente: Elaboración Equipo Técnico
ÁREA
PROYECTO
VIAL

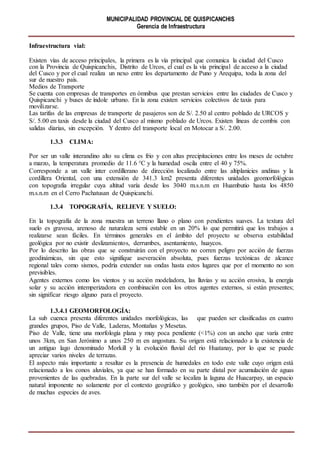

Infraestructura vial:
Existen vías de acceso principales, la primera es la vía principal que comunica la ciudad del Cusco
con la Provincia de Quispicanchis, Distrito de Urcos, el cual es la vía principal de acceso a la ciudad
del Cusco y por el cual realiza un nexo entre los departamento de Puno y Arequipa, toda la zona del
sur de nuestro país.
Medios de Transporte
Se cuenta con empresas de transportes en ómnibus que prestan servicios entre las ciudades de Cusco y
Quispicanchi y buses de índole urbano. En la zona existen servicios colectivos de taxis para
movilizarse.
Las tarifas de las empresas de transporte de pasajeros son de S/. 2.50 al centro poblado de URCOS y
S/. 5.00 en taxis desde la ciudad del Cusco al mismo poblado de Urcos. Existen líneas de combis con
salidas diarias, sin excepción. Y dentro del transporte local en Motocar a S/. 2.00.
1.3.3 CLIMA:
Por ser un valle interandino alto su clima es frio y con altas precipitaciones entre los meses de octubre
a marzo, la temperatura promedio de 11.6 °C y la humedad oscila entre el 40 y 75%.
Corresponde a un valle inter cordillerano de dirección localizado entre las altiplanicies andinas y la
cordillera Oriental, con una extensión de 341.3 km2 presenta diferentes unidades geomorfológicas
con topografía irregular cuya altitud varía desde los 3040 m.s.n.m en Huambutio hasta los 4850
m.s.n.m en el Cerro Pachatusan de Quispicanchi.
1.3.4 TOPOGRAFÍA, RELIEVE Y SUELO:
En la topografía de la zona muestra un terreno llano o plano con pendientes suaves. La textura del
suelo es gravosa, arenoso de naturaleza semi estable en un 20% lo que permitirá que los trabajos a
realizarse sean fáciles. En términos generales en el ámbito del proyecto se observa estabilidad
geológica por no existir deslizamientos, derrumbes, asentamiento, huaycos.
Por lo descrito las obras que se construirán con el proyecto no corren peligro por acción de fuerzas
geodinámicas, sin que esto signifique aseveración absoluta, pues fuerzas tectónicas de alcance
regional tales como sismos, podría extender sus ondas hasta estos lugares que por el momento no son
previsibles.
Agentes externos como los vientos y su acción modeladora, las lluvias y su acción erosiva, la energía
solar y su acción intemperizadora en combinación con los otros agentes externos, si están presentes;
sin significar riesgo alguno para el proyecto.
1.3.4.1 GEOMORFOLOGÍA:
La sub cuenca presenta diferentes unidades morfológicas, las que pueden ser clasificadas en cuatro
grandes grupos, Piso de Valle, Laderas, Montañas y Mesetas.
Piso de Valle, tiene una morfología plana y muy poca pendiente (<1%) con un ancho que varía entre
unos 3km, en San Jerónimo a unos 250 m en angostura. Su origen está relacionado a la existencia de
un antiguo lago denominado Morkill y la evolución fluvial del rio Huatanay, por lo que se puede
apreciar varios niveles de terrazas.
El aspecto más importante a resaltar es la presencia de humedales en todo este valle cuyo origen está
relacionado a los conos aluviales, ya que se han formado en su parte distal por acumulación de aguas
provenientes de las quebradas. En la parte sur del valle se localiza la laguna de Huacarpay, un espacio
natural imponente no solamente por el contexto geográfico y geológico, sino también por el desarrollo
de muchas especies de aves.

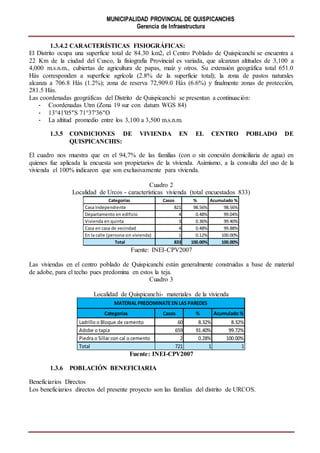

1.3.4.2 CARACTERÍSTICAS FISIOGRÁFICAS:
El Distrito ocupa una superficie total de 84.30 km2, el Centro Poblado de Quispicanchi se encuentra a
22 Km de la ciudad del Cusco, la fisiografía Provincial es variada, que alcanzan altitudes de 3,100 a
4,000 m.s.n.m., cubiertas de agricultura de papas, maíz y otros. Su extensión geográfica total 651.0
Hás corresponden a superficie agrícola (2.8% de la superficie total); la zona de pastos naturales
alcanza a 706.8 Hás (1.2%); zona de reserva 72,909.0 Hás (6.6%) y finalmente zonas de protección,
281.5 Hás.
Las coordenadas geográficas del Distrito de Quispicanchi se presentan a continuación:
- Coordenadas Utm (Zona 19 sur con datum WGS 84)
- 13°41′05″S 71°37′36″O
- La altitud promedio entre los 3,100 a 3,500 m.s.n.m.
1.3.5 CONDICIONES DE VIVIENDA EN EL CENTRO POBLADO DE
QUISPICANCHIS:
El cuadro nos muestra que en el 94,7% de las familias (con o sin conexión domiciliaria de agua) en
quienes fue aplicada la encuesta son propietarios de la vivienda. Asimismo, a la consulta del uso de la
vivienda el 100% indicaron que son exclusivamente para vivienda.
Cuadro 2
Localidad de Urcos - características vivienda (total encuestados 833)
Fuente: INEI-CPV2007
Las viviendas en el centro poblado de Quispicanchi están generalmente construidas a base de material
de adobe, para el techo pues predomina en estos la teja.
Cuadro 3
Localidad de Quispicanchi- materiales de la vivienda
1.3.6 POBLACIÓN BENEFICIARIA
Beneficiarios Directos
Los beneficiarios directos del presente proyecto son las familias del distrito de URCOS.
Categorías Casos % Acumulado %
Casa Independiente 821 98.56% 98.56%
Departamento en edificio 4 0.48% 99.04%
Vivienda en quinta 3 0.36% 99.40%
Casa en casa de vecindad 4 0.48% 99.88%
En la calle (persona sin vivienda) 1 0.12% 100.00%
Total 833 100.00% 100.00%
VIVIENDA EN EL CENTRO POBLADO URBANO DE OROPESA
Ladrillo o Bloque de cemento 60 8.32% 8.32%
Adobe o tapia 659 91.40% 99.72%
Piedra o Sillar con cal o cemento 2 0.28% 100.00%
Total 721 1 1
MATERIAL PREDOMINATE EN LAS PAREDES

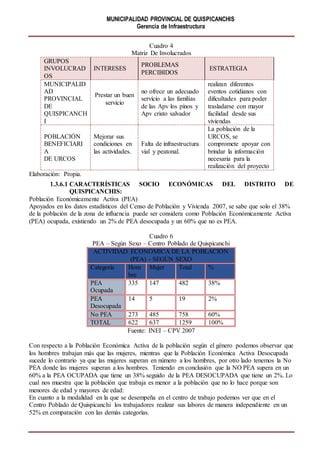

Cuadro 4
Matriz De Involucrados
GRUPOS
INVOLUCRAD
OS
INTERESES
PROBLEMAS
PERCIBIDOS
ESTRATEGIA
MUNICIPALID
AD
PROVINCIAL
DE
QUISPICANCH
I
Prestar un buen
servicio
no ofrece un adecuado
servicio a las familias
de las Apv los pinos y
Apv cristo salvador
realizan diferentes
eventos cotidianos con
dificultades para poder
trasladarse con mayor
facilidad desde sus
viviendas
POBLACIÓN
BENEFICIARI
A
DE URCOS
Mejorar sus
condiciones en
las actividades.
Falta de infraestructura
vial y peatonal.
La población de la
URCOS, se
compromete apoyar con
brindar la información
necesaria para la
realización del proyecto
Elaboración: Propia.
1.3.6.1 CARACTERÍSTICAS SOCIO ECONÓMICAS DEL DISTRITO DE
QUISPICANCHIS:
Población Económicamente Activa (PEA)
Apoyados en los datos estadísticos del Censo de Población y Vivienda 2007, se sabe que solo el 38%
de la población de la zona de influencia puede ser considera como Población Económicamente Activa
(PEA) ocupada, existiendo un 2% de PEA desocupada y un 60% que no es PEA.
Cuadro 6
PEA – Según Sexo – Centro Poblado de Quispicanchi
ACTIVIDAD ECONÓMICA DE LA POBLACIÓN
(PEA) - SEGÚN SEXO
Categoría Hom
bre
Mujer Total %
PEA
Ocupada
335 147 482 38%
PEA
Desocupada
14 5 19 2%
No PEA 273 485 758 60%
TOTAL 622 637 1259 100%
Fuente: INEI – CPV 2007
Con respecto a la Población Económica Activa de la población según el género podemos observar que
los hombres trabajan más que las mujeres, mientras que la Población Económica Activa Desocupada
sucede lo contrario ya que las mujeres superan en número a los hombres, por otro lado tenemos la No
PEA donde las mujeres superan a los hombres. Teniendo en conclusión que la NO PEA supera en un
60% a la PEA OCUPADA que tiene un 38% seguido de la PEA DESOCUPADA que tiene un 2%. Lo
cual nos muestra que la población que trabaja es menor a la población que no lo hace porque son
menores de edad y mayores de edad:
En cuanto a la modalidad en la que se desempeña en el centro de trabajo podemos ver que en el
Centro Poblado de Quispicanchi los trabajadores realizar sus labores de manera independiente en un
52% en comparación con las demás categorías.

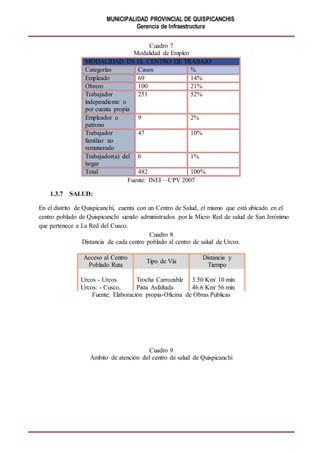

Cuadro 7
Modalidad de Empleo
MODALIDAD EN EL CENTRO DE TRABAJO
Categorías Casos %
Empleado 69 14%
Obrero 100 21%
Trabajador
independiente o
por cuenta propia
251 52%
Empleador o
patrono
9 2%
Trabajador
familiar no
remunerado
47 10%
Trabajador(a) del
hogar
6 1%
Total 482 100%
1.3.7 SALUD:
En el distrito de Quispicanchi, cuenta con un Centro de Salud, el mismo que está ubicado en el
centro poblado de Quispicanchi siendo administrados por la Micro Red de salud de San Jerónimo
que pertenece a La Red del Cusco.
Cuadro 8
Distancia de cada centro poblado al centro de salud de Urcos.
Acceso al Centro
Poblado Ruta
Tipo de Vía
Distancia y
Tiempo
Urcos - Urcos Trocha Carrozable 3.50 Km/ 10 min
Urcos: - Cusco, Pista Asfaltada 46.6 Km/ 56 min
Fuente: Elaboración propia-Oficina de Obras Publicas
Cuadro 9
Ámbito de atención del centro de salud de Quispicanchi

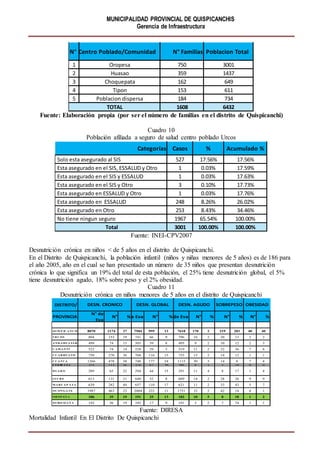

Fuente: Elaboración propia (por ser el número de familias en el distrito de Quispicanchi)
Cuadro 10
Población afiliada a seguro de salud centro poblado Urcos
Desnutrición crónica en niños < de 5 años en el distrito de Quispicanchi.
En el Distrito de Quispicanchi, la población infantil (niños y niñas menores de 5 años) es de 186 para
el año 2005, año en el cual se han presentado un número de 35 niños que presentan desnutrición
crónica lo que significa un 19% del total de esta población, el 25% tiene desnutrición global, el 5%
tiene desnutrición agudo, 18% sobre peso y el 2% obesidad.
Cuadro 11
Desnutrición crónica en niños menores de 5 años en el distrito de Quispicanchi
Fuente: DIRESA
Mortalidad Infantil En El Distrito De Quispicanchi
N° Centro Poblado/Comunidad N° Familias Poblacion Total
1 Oropesa 750 3001
2 Huasao 359 1437
3 Choquepata 162 649
4 Tipon 153 611
5 Poblacion dispersa 184 734
1608 6432TOTAL
Solo esta asegurado al SIS 527 17.56% 17.56%
Esta asegurado en el SIS, ESSALUD y Otro 1 0.03% 17.59%
Esta asegurado en el SIS y ESSALUD 1 0.03% 17.63%
Esta asegurado en el SIS y Otro 3 0.10% 17.73%
Esta asegurado en ESSALUD y Otro 1 0.03% 17.76%
Esta asegurado en ESSALUD 248 8.26% 26.02%
Esta asegurado en Otro 253 8.43% 34.46%
No tiene ningun seguro 1967 65.54% 100.00%
Total 3001 100.00% 100.00%
DISTRITO/
PROVINCIA
N° de
Eva
N° %N° de Eva N° %N° de Eva N° % N° % N° %
QUIS P IC A N C HI 8070 2174 27 7584 959 13 7618 170 2 219 283 40 40
UR C OS 804 153 19 741 66 9 796 16 2 20 13 2 2
A N D A HUA YLILLA S 499 74 15 505 39 8 495 9 2 10 12 2 3
C A M A N TI 522 74 14 528 29 5 519 11 2 32 36 7 8
C C A R HUA YO 758 270 36 768 116 15 753 15 2 14 12 1 1
C C A TC A 1266 478 38 748 177 24 1115 30 3 14 8 7 4
C US IP A TA 315 113 36 316 62 20 295 8 3 3 10 0 0
HUA R O 289 65 22 294 44 15 291 11 4 8 17 1 4
LUC R E 613 131 21 640 52 8 609 14 2 28 26 9 9
M A R C A P A TA 639 282 44 657 110 17 621 11 2 33 43 5 7
OC ON GA TE 1987 463 23 2004 222 11 1751 32 2 42 14 4 1
OR OP ES A 186 35 19 191 25 13 182 10 5 8 18 1 2
QUIQUIJ A N A 192 36 19 192 17 9 191 3 2 7 74 1 1
DESN. AGUDO SOBREPESO OBESIDADDESN. CRONICO DESN. GLOBAL

Presenta una mortalidad de 4 puntos porcentuales, para el año 2005 de una población de nacimientos
de 28 niños
Cuadro 12
Mortalidad infantil en el distrito de Quispicanchi
PROVINCIA DISTRITOS
POBLACI
ON
NACIMIENT
OS
MORTALID
AD
%
MORTALID
AD
INFANTIL X
1,000
QUISPICAN
CHI
ANDAHUAYLIL
LAS
5628 81 4 5% 49,4
CAMANTI 2495 25 2 8% 80,0
CCARHUAYO 3335 98 8 8% 81,6
CCATCA 11706 350 16 5% 45,7
CUSIPATA 6039 95 9 9% 94,7
HUARO 5464 59 8
14
%
135,6
LUCRE 4372 22 2 9% 90,9
MARCAPATA 5408 159 6 4% 37,7
OCONGATE 13545 544 12 2% 22,1
QUISPICANCHI 6729 28 1 4% 35,7
QUIQUIJANA 11475 294 3 1% 10,2
URCOS 16449 346 14 4% 40,5
Fuente: DIRESA
Atenciones En Consulta Médica En El Centro De Salud De Quispicanchi
Como se observa las atenciones anuales desde el año 2009 al 2011 se han venido incrementando
paulatinamente hasta llegar el año 2011 a 8052 atenciones.
Cuadro 5
Atenciones en consulta médica en el centro de salud de Quispicanchi
ATENCIONES POR AÑO
2009 2010 2011
ATD ATC ATD ATC ATD ATC
ENERO 355 337 388 121 477 409
FEBRERO 393 204 425 234 503 203
MARZO 399 141 453 194 570 138
ABRIL 347 123 345 165 599 61
MAYO 383 107 456 95 597 37
JUNIO 417 102 478 106 604 90
JULIO 399 141 412 133 540 73
AGOSTO 355 79 454 126 492 104
SEPTIEMBRE 348 68 391 124 511 71
OCTUBRE 349 54 356 104 545 82
NOVIEMBRE 383 107 435 96 562 111
DICIEMBRE 242 54 390 65 618 55
TOTAL 4370 1517 4983 1563 6618 1434 20485
Fuente: Centro De Salud De Quispicanchi

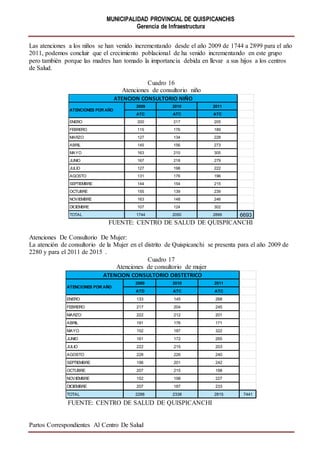

Atenciones De Consultorio Niño:

Las atenciones a los niños se han venido incrementando desde el año 2009 de 1744 a 2899 para el año
2011, podemos concluir que el crecimiento poblacional de ha venido incrementando en este grupo
pero también porque las madres han tomado la importancia debida en llevar a sus hijos a los centros
de Salud.
Cuadro 16
Atenciones de consultorio niño
FUENTE: CENTRO DE SALUD DE QUISPICANCHI
Atenciones De Consultorio De Mujer:
La atención de consultorio de la Mujer en el distrito de Quispicanchi se presenta para el año 2009 de
2280 y para el 2011 de 2015 .
Cuadro 17
Atenciones de consultorio de mujer
FUENTE: CENTRO DE SALUD DE QUISPICANCHI
Partos Correspondientes Al Centro De Salud
2009 2010 2011
ATC ATC ATC
ENERO 200 217 205
FEBRERO 115 176 189
MARZO 127 134 228
ABRIL 145 156 273
MAYO 163 210 305
JUNIO 167 218 279
JULIO 127 198 222
AGOSTO 131 176 196
SEPTIEMBRE 144 154 215
OCTUBRE 155 139 239
NOVIEMBRE 163 148 246
DICIEMBRE 107 124 302
TOTAL 1744 2050 2899 6693
ATENCION CONSULTORIO NIÑO
ATENCIONES POR AÑO
2009 2010 2011
ATD ATC ATC
ENERO 133 145 268
FEBRERO 217 204 245
MARZO 222 212 201
ABRIL 191 176 171
MAYO 152 187 322
JUNIO 161 172 265
JULIO 222 215 203
AGOSTO 228 226 240
SEPTIEMBRE 196 201 242
OCTUBRE 207 215 198
NOVIEMBRE 152 198 227
DICIEMBRE 207 187 233
TOTAL 2288 2338 2815 7441
ATENCION CONSULTORIO OBSTETRICO
ATENCIONES POR AÑO

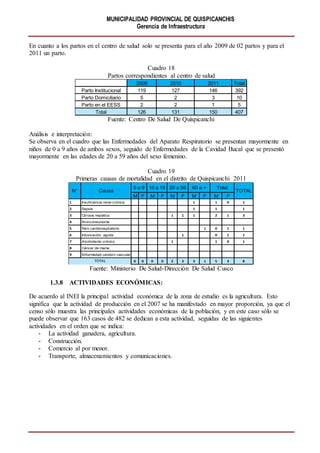

En cuanto a los partos en el centro de salud solo se presenta para el año 2009 de 02 partos y para el
2011 un parto.
Cuadro 18
Partos correspondientes al centro de salud
Fuente: Centro De Salud De Quispicanchi
Análisis e interpretación:
Se observa en el cuadro que las Enfermedades del Aparato Respiratorio se presentan mayormente en
niños de 0 a 9 años de ambos sexos, seguido de Enfermedades de la Cavidad Bucal que se presentó
mayormente en las edades de 20 a 59 años del sexo femenino.
Cuadro 19
Primeras causas de mortalidad en el distrito de Quispicanchi 2011
Fuente: Ministerio De Salud-Dirección De Salud Cusco
1.3.8 ACTIVIDADES ECONÓMICAS:
De acuerdo al INEI la principal actividad económica de la zona de estudio es la agricultura. Esto
significa que la actividad de producción en el 2007 se ha manifestado en mayor proporción, ya que el
censo sólo muestra las principales actividades económicas de la población, y en este caso sólo se
puede observar que 163 casos de 482 se dedican a esta actividad, seguidas de las siguientes
actividades en el orden que se indica:
- La actividad ganadera, agricultura.
- Construcción.
- Comercio al por menor.
- Transporte, almacenamientos y comunicaciones.
2009 2010 2011 Total
Parto Institucional 119 127 146 392
Parto Domiciliario 5 2 3 10
Parto en el EESS 2 2 1 5
Total 126 131 150 407
M F M F M F M F M F
1 Insuficiencia renal crónica 1 1 0 1
2 Sepsis 1 1 1
3 Cirrosis hepática 1 1 1 2 1 3
4 Bronconeumonía
5 Paro cardiorespiratorio 1 0 1 1
6 Intoxicación aguda 1 0 1 1
7 Alcoholismo crónico 1 1 0 1
8 Cáncer de mama
9 Enfermedad cerebro vascular
0 0 0 0 2 2 3 1 5 3 8
20 a 59 60 a + Total
TOTAL
TOTAL
N° Causa
0 a 9 10 a 19

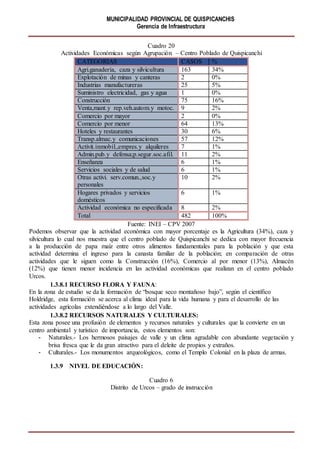

Cuadro 20
Actividades Económicas según Agrupación – Centro Poblado de Quispicanchi
CATEGORIAS CASOS %
Agri.ganadería, caza y silvicultura 163 34%
Explotación de minas y canteras 2 0%
Industrias manufactureras 25 5%
Suministro electricidad, gas y agua 1 0%
Construcción 75 16%
Venta,mant.y rep.veh.autom.y motoc. 9 2%
Comercio por mayor 2 0%
Comercio por menor 64 13%
Hoteles y restaurantes 30 6%
Transp.almac.y comunicaciones 57 12%
Activit.inmobil.,empres.y alquileres 7 1%
Admin.pub.y defensa;p.segur.soc.afil. 11 2%
Enseñanza 6 1%
Servicios sociales y de salud 6 1%
Otras activi. serv.comun.,soc.y
personales
10 2%
Hogares privados y servicios
domésticos
6 1%
Actividad económica no especificada 8 2%
Total 482 100%
Podemos observar que la actividad económica con mayor porcentaje es la Agricultura (34%), caza y
silvicultura lo cual nos muestra que el centro poblado de Quispicanchi se dedica con mayor frecuencia
a la producción de papa maíz entre otros alimentos fundamentales para la población y que esta
actividad determina el ingreso para la canasta familiar de la población; en comparación de otras
actividades que le siguen como la Construcción (16%), Comercio al por menor (13%), Almacén
(12%) que tienen menor incidencia en las actividad económicas que realizan en el centro poblado
Urcos.
1.3.8.1 RECURSO FLORA Y FAUNA:
En la zona de estudio se da la formación de “bosque seco montañoso bajo”, según el científico
Holdridge, esta formación se acerca al clima ideal para la vida humana y para el desarrollo de las
actividades agrícolas extendiéndose a lo largo del Valle.
1.3.8.2 RECURSOS NATURALES Y CULTURALES:
Esta zona posee una profusión de elementos y recursos naturales y culturales que la convierte en un
centro ambiental y turístico de importancia, estos elementos son:
- Naturales.- Los hermosos paisajes de valle y un clima agradable con abundante vegetación y
brisa fresca que le da gran atractivo para el deleite de propios y extraños.
- Culturales.- Los monumentos arqueológicos, como el Templo Colonial en la plaza de armas.
1.3.9 NIVEL DE EDUCACIÓN:
Cuadro 6
Distrito de Urcos – grado de instrucción

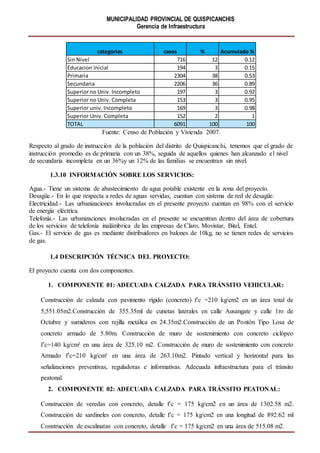

Fuente: Censo de Población y Vivienda 2007.
Respecto al grado de instrucción de la población del distrito de Quispicanchi, tenemos que el grado de
instrucción promedio es de primaria con un 38%, seguida de aquellos quienes han alcanzado el nivel
de secundaria incompleta en un 36%y un 12% de las familias se encuentran sin nivel.
1.3.10 INFORMACIÓN SOBRE LOS SERVICIOS:
Agua.- Tiene un sistema de abastecimiento de agua potable existente en la zona del proyecto.
Desagüe.- En lo que respecta a redes de aguas servidas, cuentan con sistema de red de desagüe.
Electricidad.- Las urbanizaciones involucradas en el presente proyecto cuentan en 98% con el servicio
de energía eléctrica.
Telefonía.- Las urbanizaciones involucradas en el presente se encuentran dentro del área de cobertura
de los servicios de telefonía inalámbrica de las empresas de Claro, Movistar, Bitel, Entel.
Gas.- El servicio de gas es mediante distribuidores en balones de 10kg, no se tienen redes de servicios
de gas.
1.4 DESCRIPCIÓN TÉCNICA DEL PROYECTO:
El proyecto cuenta con dos componentes.
1. COMPONENTE 01: ADECUADA CALZADA PARA TRÁNSITO VEHICULAR:
Construcción de calzada con pavimento rígido (concreto) f’c =210 kg/cm2 en un área total de
5,551.05m2.Construcción de 355.35ml de cunetas laterales en calle Ausangate y calle 1ro de
Octubre y sumideros con rejilla metálica en 24.35m2.Construcción de un Pontón Tipo Losa de
concreto armado de 5.80m. Construcción de muro de sostenimiento con concreto ciclópeo
f’c=140 kg/cm² en una área de 325.10 m2. Construcción de muro de sostenimiento con concreto
Armado f’c=210 kg/cm² en una área de 263.10m2. Pintado vertical y horizontal para las
señalizaciones preventivas, reguladoras e informativas. Adecuada infraestructura para el tránsito
peatonal.
2. COMPONENTE 02: ADECUADA CALZADA PARA TRÁNSITO PEATONAL:
Construcción de veredas con concreto, detalle f’c = 175 kg/cm2 en un área de 1302.58 m2.
Construcción de sardineles con concreto, detalle f’c = 175 kg/cm2 en una longitud de 892.62 ml
Construcción de escalinatas con concreto, detalle f’c = 175 kg/cm2 en una área de 515.08 m2.
categorias casos % Acumulado %
Sin Nivel 716 12 0.12
Educacion Inicial 194 3 0.15
Primaria 2304 38 0.53
Secundaria 2206 36 0.89
Superior no Univ. Incompleto 197 3 0.92
Superior no Univ. Completa 153 3 0.95
Superior univ. Incompleto 169 3 0.98
Superior Univ. Completa 152 2 1
TOTAL 6091 100 100

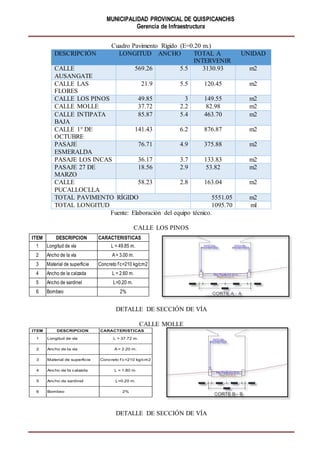

Cuadro Pavimento Rígido (E=0.20 m.)
DESCRIPCIÓN LONGITUD ANCHO TOTAL A
INTERVENIR
UNIDAD
CALLE
AUSANGATE
569.26 5.5 3130.93 m2
CALLE LAS
FLORES
21.9 5.5 120.45 m2
CALLE LOS PINOS 49.85 3 149.55 m2
CALLE MOLLE 37.72 2.2 82.98 m2
CALLE INTIPATA
BAJA
85.87 5.4 463.70 m2
CALLE 1° DE
OCTUBRE
141.43 6.2 876.87 m2
PASAJE
ESMERALDA
76.71 4.9 375.88 m2
PASAJE LOS INCAS 36.17 3.7 133.83 m2
PASAJE 27 DE
MARZO
18.56 2.9 53.82 m2
CALLE
PUCALLOCLLA
58.23 2.8 163.04 m2
TOTAL PAVIMENTO RÍGIDO 5551.05 m2
TOTAL LONGITUD 1095.70 ml
Fuente: Elaboración del equipo técnico.
CALLE LOS PINOS
DETALLE DE SECCIÓN DE VÍA
CALLE MOLLE
DETALLE DE SECCIÓN DE VÍA
ITEM DESCRIPCION CARACTERISTICAS
5 Ancho de sardinel L=0.20 m.
2 Ancho de la vía A= 3.00 m.
3 Material de superficie Concreto f’c=210 kg/cm2
4 Ancho de la calzada L = 2.60 m.
6 Bombeo 2%
1 Longitud de vía L = 49.85 m.
5 Ancho de sardinel L=0.20 m.
6 Bombeo 2%
2 Ancho de la vía A = 2.20 m.

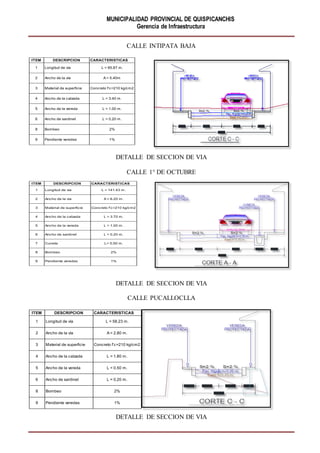

CALLE INTIPATA BAJA
DETALLE DE SECCION DE VIA
CALLE 1° DE OCTUBRE
CALLE PUCALLOCLLA
9 Pendiente veredas 1%
8 Bombeo 2%
5 Ancho de la vereda L = 1.00 m.
6 Ancho de sardinel L = 0.20 m.
2 Ancho de la vía A = 5.40m
8 Bombeo 2%
7 Cuneta L= 0.50 m.
8 Bombeo 2%

7 Cuneta L= 0.50 m.
8 Bombeo 2%
2 Ancho de la vía A= 5.50m

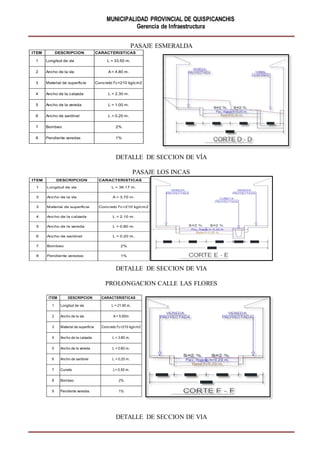

PASAJE ESMERALDA
DETALLE DE SECCION DE VÍA
PASAJE LOS INCAS
PROLONGACION CALLE LAS FLORES
7 Bombeo 2%
7 Bombeo 2%

1.4.1 PROBLEMÁTICA:
Podemos resumir la problemática actual de la asociación los pinos y cristo salvador, es inadecuadas
condiciones para la transitabilidad vehicular y peatonal en la apv. los pinos de tambillo y en la
urbanización cristo salvador del distrito de urcos. En 02 aspectos importantes los cuales detallamos a
continuación:
 Inadecuada Infraestructura vial. La infraestructura vial en la A.P.V los pinos es inadecuada
actualmente solo cuenta con una vía aperturada como vía central para la distribución de los otros
ramales principales de la A.P.V
 Inadecuada Infraestructura peatonal. - actualmente no se cuenta con una infraestructura peatonal
ya que no tiene infraestructura vial es de uso necesario ya que con ello se da apertura al uso
adecuado de los peatones dentro de un proyecto de vías.

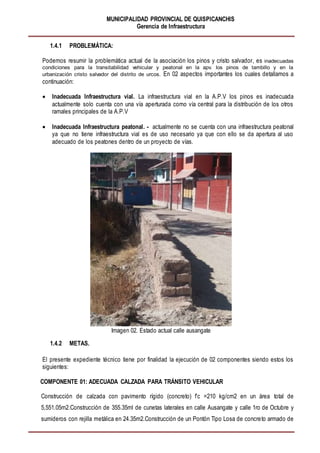

Imagen 02. Estado actual calle ausangate
1.4.2 METAS.
El presente expediente técnico tiene por finalidad la ejecución de 02 componentes siendo estos los
siguientes:
COMPONENTE 01: ADECUADA CALZADA PARA TRÁNSITO VEHICULAR
Construcción de calzada con pavimento rígido (concreto) f’c =210 kg/cm2 en un área total de
5,551.05m2.Construcción de 355.35ml de cunetas laterales en calle Ausangate y calle 1ro de Octubre y
sumideros con rejilla metálica en 24.35m2.Construcción de un Pontón Tipo Losa de concreto armado de

5.80m. Construcción de muro de sostenimiento con concreto ciclópeo f’c=140 kg/cm² en una área de
325.10 m2. Construcción de muro de sostenimiento con concreto Armado f’c=210 kg/cm² en una área de
263.10m2. Pintado vertical y horizontal para las señalizaciones preventivas, reguladoras e informativas.
Adecuada infraestructura para el tránsito peatonal.
COMPONENTE 02: ADECUADA CALZADA PARA TRÁNSITO PEATONAL
Construcción de veredas con concreto, detalle f’c = 175 kg/cm2 en un área de 1302.58 m2. Construcción
de sardineles con concreto, detalle f’c = 175 kg/cm2 en una longitud de 892.62 ml Construcción de
escalinatas con concreto, detalle f’c = 175 kg/cm2 en una área de 515.08 m2.

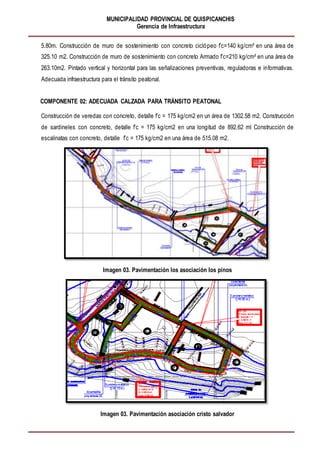

Imagen 03. Pavimentación los asociación los pinos
Imagen 03. Pavimentación asociación cristo salvador

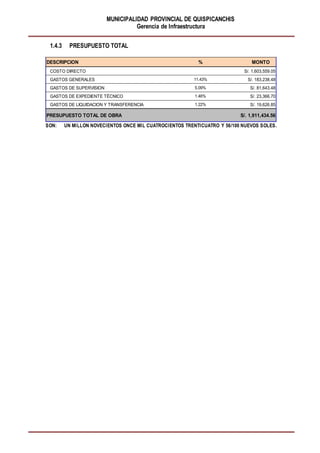

1.4.3 PRESUPUESTO TOTAL
SON: UN MILLON NOVECIENTOS ONCE MIL CUATROCIENTOS TRENTICUATRO Y 56/100 NUEVOS SOLES.
DESCRIPCION % MONTO
COSTO DIRECTO S/. 1,603,559.05
GASTOS GENERALES 11.43% S/. 183,238.48
GASTOS DE SUPERVISION 5.09% S/. 81,643.48
GASTOS DE EXPEDIENTE TÉCNICO 1.46% S/. 23,366.70
GASTOS DE LIQUIDACION Y TRANSFERENCIA 1.22% S/. 19,626.85
PRESUPUESTO TOTAL DE OBRA S/. 1,911,434.56

2.0 ACTAS

2.1 ACTA DE ENTREGA DE TERRENO

2.2 ACTA DE INICIO DE OBRA

2.3 ACTA DE PARALIZACION DE OBRA 01

2.4 ACTA DE SALDOS DE ALMACEN
VALORIZADO

3.0 RESOLUCIONES

3.1 RESOLUCION DE APROBACION DEL EXPEDIENTE
TECNICO

3.2 RESOLUCION DE APROBACION DE AMPLIACION
PRESUPUESTAL N°01 POR MAYORES METRADOS, PARTIDAS
NUEVAS Y DEDUCTIVOS

4.0 EJECUCION FISICA

4.1 PLANILLA DE METRADOS (NO EXISTEN EL
SUSTENTO DE METRADOS EN NINGUN INFORME
MENSUAL)

4.2 VALORIZACION FINAL
4.2 VALORIZACION FINAL ENCONTRADO:
PARTIDAS EJECUTADAS PROGRAMADAS DEL EXPEDIENTE TECNICO
Item DESCRIPCION Und
Valorización Acumulada Saldo por Valorizar
Metrado Costo % Metrado Costo %

01
ADECUADA INFRAESTRUCTURA VEHICULAR
URBANA
01.01 OBRAS PROVISIONALES
01.01.01 CARTEL DE OBRA DE 3.60 X 2.40M. und 1.00 892.53 100.00% 0.00 0.00 0.00%
01.01.02 ALQUILER DE ALMACEN DE OBRA mes 2.00 1,000.00 20.00% 8.00 4,000.00 80.00%
01.01.03
MOVILIZACION Y DESMOVILIZACION DE
HERRAMIENTAS Y EQUIPOS
GLB
0.30 600.00 30.00% 0.70 1,400.00 70.00%
01.01.04 EQUIPOS DE SEGURIDAD INDIVIDUAL und 10.00 1,166.50 33.33% 20.00 2,333.00 66.67%
01.01.05 SEÑALIZACION TEMPORALDE SEGURIDAD GLB 0.20 438.62 20.00% 0.80 1,754.50 80.00%
01.02 TRABAJOS PRELIMINARES
01.02.01 LIMPIEZA DE TERRENO MANUAL m2 440.00 330.00 7.93% 5,111.05 3,833.29 92.07%
01.02.02
DEMOLICION DE CONSTRUCCION
EXISTENTE
m3
0.00 0.00 0.00% 66.00 602.58 100.00%
01.02.03
ELIMINACION DE MATERIALEXCEDENTE
CON MAQUINARIA HASTA 2KM
m3
18.00 177.12 22.73% 61.20 602.21 77.27%
01.03 MOVIMIENTO DE TIERRAS
01.03.01 EXCAVACION MASIVA DE PLATAFORMA
01.03.01.01
TRAZO, NIVELACION Y REPLANTEO
DURANTE ELPROCESO
m2
970.00 1,241.60 17.47% 4,581.05 5,863.74 82.53%
01.03.01.02
CORTE DE MATERIALSUELTO CON
MAQUINARIA
m3
1,302.00 11,809.14 52.21% 1,191.92 10,810.71 47.79%
01.03.01.03
m3
819.20 8,060.93 27.37% 2,173.50 21,387.24 72.63%
01.03.02 MEJORAMIENTO DE LA SUB RASANTE
01.03.02.01
DURANTE ELPROCESO
m2
213.00 272.64 29.53% 508.40 650.75 70.47%
01.03.02.02
ELIMINACION DE MATERIALCON
MAQUINARIA
m3
0.00 0.00 0.00% 865.68 8,518.29 100.00%
01.03.02.03
RELLENO COMPACTADO C/MATERIALDE
PRESTAMO CON MAQUINARIA
m3
50.73 4,434.82 34.44% 96.57 8,442.15 65.56%
01.04 MUROS DE CONTENCION EN VIA
01.04.01 MUROS DE CONCRETO CICLOPEO
01.04.01.01
DURANTE ELPROCESO
m2
45.00 57.60 13.84% 280.10 358.53 86.16%
01.04.01.02
EXCAVACION Y NIVELACION P/ MURO DE
CONTENCION
m3
76.50 2,091.51 10.60% 645.42 17,645.78 89.40%
01.04.01.03
ACARREO DE MATERIALEXCEDENTE
C/BUGUI D= 100M
m3
84.15 1,146.12 9.71% 782.15 10,652.89 90.29%
01.04.01.04
m3
0.00 0.00 0.00% 866.30 8,524.39 100.00%
01.04.01.05
ENCOFRADO Y DESENCOFRADO P/MURO
DE CONTENCION
m2
85.80 3,061.34 13.44% 552.44 19,711.06 86.56%
01.04.01.06 CONCRETO f´c=140Kg/cm2+50% PG. m3 61.98 11,184.29 20.63% 238.50 43,037.33 79.37%
01.04.01.07 TARRAJEO CON IMPERMEABILIZANTES m2 0.00 0.00 0.00% 360.96 9,540.17 100.00%
01.04.01.08 CURADO DE CONCRETO m2 0.00 0.00 0.00% 422.49 625.29 100.00%
01.04.01.09 SELLADO DE JUNTAS DE CONSTRUCCION m 0.00 0.00 0.00% 2,737.74 18,397.61 100.00%
01.04.02 MUROS DE CONCRETO ARMADO
01.04.02.01
DURANTE ELPROCESO
m2
0.00 0.00 0.00% 263.10 336.77 100.00%
01.04.02.02
EXCAVACION Y NIVELACION P/ MURO DE
CONTENCION
m3
0.00 0.00 0.00% 658.66 18,007.76 100.00%
01.04.02.03
ACARREO DE MATERIALEXCEDENTE
C/BUGUI D= 100M
m3
0.00 0.00 0.00% 856.26 11,662.26 100.00%

01.04.02.04
m3
0.00 0.00 0.00% 856.26 8,425.60 100.00%
01.04.02.05 SOLADO DE 2" MEZCLA 1:10 m2 0.00 0.00 0.00% 13.16 142.52 100.00%
01.04.02.06
ENCOFRADO Y DESENCOFRADO P/MURO
DE CONTENCION
m2
0.00 0.00 0.00% 658.66 23,500.99 100.00%
01.04.02.07
ACERO CORRUGADOFY=4200Kg/cm2
GRADO 60
kg
0.00 0.00 0.00% 3,568.95 14,846.83 100.00%
01.04.02.08
CONCRETO FC=210KG/CM2
C/MEZCLADORA
m3
0.00 0.00 0.00% 262.44 99,737.70 100.00%
01.04.02.11 SELLADO DE JUNTAS DE CONSTRUCCION m 0.00 0.00 0.00% 257.40 1,729.73 100.00%
01.05 ESTRUCTURA VIAL
01.05.01 SUB-RASANTE
01.05.01.01
PERFILADO Y COMPACTADO DE SUB-
RASANTE
m2
3,303.27 9,942.84 59.51% 1,780.28 5,358.64 32.07%
01.05.02 BASE E= 0.30
01.05.02.01
EXTRACCION Y APILAMIENTO DE
MATERIAL
m3
989.99 7,603.12 59.45% 675.33 5,186.54 40.55%
01.05.02.02 ZARANDEO DE MATERIALEN CANTERA m3 989.99 9,840.50 45.73% 1,174.92 11,678.71 54.27%
01.05.02.03
TRANSPORTE DE MATERIALCON
CARGUIO D=6KM.
m3
989.99 23,393.46 45.73% 1,174.92 27,763.36 54.27%
01.05.02.04
EXTENDIDO, RIEGO Y COMPACTADO DE
BASE
m2
3,303.27 17,804.63 59.51% 1,466.28 7,903.25 26.41%
01.05.03 PAVIMENTO DE CONCRETO
01.05.03.01 ENCOFRADO DE LOSA DE PAVIMENTO m2 83.32 2,492.10 10.04% 746.66 22,332.60 89.96%
01.05.03.02
CONCRETO FC=210KG/CM2
C/MEZCLADORA
m3
169.42 64,386.38 18.64% 739.41 281,005.37 81.36%
01.05.03.03
ACERO LISO DE 1" EN JUNTAS
TRANSVERSALES DE DILATACION
kg
85.13 479.28 15.90% 450.30 2,535.19 84.10%
01.05.03.04
ACERO CORRUGADO1/4" GRADO 60 EN
MALLA DE TEMPERATURA
kg
1,182.76 5,074.04 16.69% 5,904.66 25,330.99 83.31%
01.05.03.05
ACERO CORRUG. 1/2PULG EN JUNTAS
LONGITUDINALES
kg
357.86 1,549.54 40.06% 535.50 2,318.71 59.94%
01.05.03.06
ACERO JUNTAS TRANSVERSALES DE
CONTRACCION 3/4"
kg
500.22 2,296.01 46.25% 581.38 2,668.53 53.75%
01.05.03.07 CURADO DE CONCRETO m2
847.10 1,253.71 22.37% 2,939.69 4,350.74 77.63%
01.05.03.08 SELLO CON MEZCLA ASFALTICA E= 5MM. m 281.00 1,992.29 17.91% 1,287.80 9,130.50 82.09%
01.06 EVACUACION DE AGUAS PLUVIALES
01.06.01 CUNETAS LATERALES
01.06.01.01
DURANTE ELPROCESO
m2
0.00 0.00 0.00% 355.35 454.85 100.00%
01.06.01.02 EXCAVACION MASIVAMANUAL m3 0.00 0.00 0.00% 213.21 2,417.80 100.00%
01.06.01.03
A 30M. (manual)
m3
0.00 0.00 0.00% 255.50 1,451.24 100.00%
01.06.01.04
PERFILADO Y COMPACTADO EN ZONA
DEL FONDO
m2
0.00 0.00 0.00% 355.35 106.61 100.00%
01.06.01.05 ENCOFRADO Y DESENCOFRADO m2 0.00 0.00 0.00% 852.83 20,792.00 100.00%
01.06.01.06 CONCRETO FC=175KG/CM2 m3 0.00 0.00 0.00% 426.41 137,090.82 100.00%
01.06.01.08 CURADO DE CONCRETO m2 0.00 0.00 0.00% 852.83 1,262.19 100.00%
01.06.02 SUMIDERO PARA AGUAS PLUVIALES

01.06.02.01
DURANTE ELPROCESO
m2
0.00 0.00 0.00% 24.35 31.17 100.00%
01.06.02.02 EXCAVACION MASIVAMANUAL m3 0.00 0.00 0.00% 26.79 303.80 100.00%
01.06.02.03
HASTA 30M.
m3
0.00 0.00 0.00% 33.47 193.79 100.00%
01.06.02.05
CONCRETO F'C= 210KG/CM2.
C/MEZCLADORA
m3
0.00 0.00 0.00% 80.80 31,279.30 100.00%
01.06.02.07
GRADO 60
kg
0.00 0.00 0.00% 196.63 817.98 100.00%
01.06.02.08 REJILLA METALICA PARA SUMIDERO m2 0.00 0.00 0.00% 24.35 6,321.75 100.00%
01.06.03 COLECTOR DE AGUAS PLUVIALES
01.06.03.01 TRAZO Y REPLANTEO DE ZANJAS m 0.00 0.00 0.00% 30.00 44.10 100.00%
01.06.03.02 EXCAVACION DE ZANJAS C/MAQUINARIA m3 0.00 0.00 0.00% 21.60 483.41 100.00%
01.06.03.03 CAMA DE APOYOPARA TUBERIAS PVC m 0.00 0.00 0.00% 30.00 241.50 100.00%
01.06.03.04
RELLENO COMPACTADO DE ZANJAS CON
MATERIALPROPIO
m
0.00 0.00 0.00% 30.00 287.10 100.00%
01.06.03.05 TUBERIA PVC SAL6" m
0.00 0.00 0.00% 30.00 645.00 100.00%
01.07 PONTON DECONCRETO ARMADO
01.07.01 OBRAS PROVISIONALES
01.07.01.01
DURANTE ELPROCESO
m2
0.00 0.00 0.00% 60.50 77.44 100.00%
01.07.01.02
DEMOLICION DE ESTRUCTURAS DE
CONCRETO
m3
0.00 0.00 0.00% 18.90 655.64 100.00%
01.07.02 MOVIMIENTO DE TIERRAS
01.07.02.01 EXCAVACION DE ZANJAS C/MAQUINARIA m3
0.00 0.00 0.00% 70.50 1,235.16 100.00%
01.07.02.02
ELIMINACION DE MATERIALEXC. MANUAL
HASTA 30M.
m3
0.00 0.00 0.00% 116.20 660.02 100.00%
01.07.03 SUB ESTRUCTURA (ESTRIBOS)
01.07.03.02
CONCRETO EN SUBZAPATAS F'C=140
KG/CM2
m3
0.00 0.00 0.00% 13.60 3,391.84 100.00%
01.07.03.04 CONCRETO F'C= 175KG/CM2.+ 50% PG m3 0.00 0.00 0.00% 79.12 19,179.48 100.00%
01.07.04 SUPERESTRUCTURA
01.07.04.02
GRADO 60
kg
0.00 0.00 0.00% 2,192.11 9,119.18 100.00%
01.07.04.03 CONCRETO F'C= 280KG/CM2 m3 0.00 0.00 0.00% 13.98 6,618.27 100.00%
01.07.04.04 TUBERIA PVC SAP CLASE 7.5DE 2" m
0.00 0.00 0.00% 2.00 34.32 100.00%
01.07.05 FALSO PUENTEDE MADERA ROLLIZA
01.07.05.01 ENCOFRADO Y DESENCOFRADO m2 0.00 0.00 0.00% 4.32 105.32 100.00%
01.07.05.02 DADO DE Cº F'C= 140 KG/CM2. m3
0.00 0.00 0.00% 5.80 1,816.10 100.00%
01.07.05.03 FALSO PISO MADERA ROLLIZA m2 0.00 0.00 0.00% 29.00 10,162.18 100.00%
01.07.06 VARIOS
01.07.06.01 BARANDA METALICA GLB
0.00 0.00 0.00% 1.00 1,600.00 100.00%

01.07.06.02 APOYO MOVILY FIJO und 0.00 0.00 0.00% 2.00 2,576.16 100.00%
01.08
REPARACION DE INSTALACIONES
SANITARIAS
01.08.01
REPARACION DE CONEXIONES
DOMICILIARIAS DE AGUA
01.08.01.01 EXCAVACION MANUALDE ZANJAS m3 10.00 113.40 85.25% 1.73 19.62 14.75%
01.08.01.02
REPARACION DE CONEX.DOM.DE AGUA
DN 90MM.-1/2"
und
10.00 319.30 66.67% 5.00 159.65 33.33%
01.08.02
REPARACION DE CONEXIONES
DOMICILIARIAS DE DESAGUE
01.08.02.01 EXCAVACION MANUALDE ZANJAS m3 0.35 3.97 46.65% 0.40 4.54 53.35%
01.08.02.02
REPARACION DE CONEXIONES DE
DESAGUE DN 160MM.
und
9.00 482.67 75.00% 3.00 160.89 25.00%
01.08.03 ENCIMADO DE BUZONES DE INSPECCION
01.08.03.01 ENCIMADO DE BUZONES und 3.00 1,300.41 37.50% 5.00 2,167.35 62.50%
01.09 SEÑALIZACION DE VIAS
01.09.01
PINTURA ESMALTE EN PAVIMENTOS Y
CRUCE
m2
0.00 0.00 0.00% 23.20 665.38 100.00%
01.09.02
PINTURA ESMALTE EN VEREDAS Y
SARDINELES
m
0.00 0.00 0.00% 714.70 3,280.47 100.00%
01.10 PRUEBAS DE CALIDAD
01.10.01 DISEÑO DE MEZCLAS DE CONCRETO und 2.00 700.00 50.00% 2.00 700.00 50.00%
01.10.02
PRUEBAS DE CONTROLCALIDAD DEL
CONCRETO
und
6.00 120.00 10.00% 54.00 1,080.00 90.00%
01.10.03
PRUEBA DE DENSIDAD DE CAMPO (CONO
DE ARENA)
und
6.00 300.00 20.00% 24.00 1,200.00 80.00%
01.10.04 ESTUDIO DE CANTERAS GLB 0.50 400.00 50.00% 0.50 400.00 50.00%
01.10.05 PLACA RECORDATORIA DE BRONCE und 0.00 0.00 0.00% 1.00 850.00 100.00%
01.11 IMPACTO AMBIENTAL
01.11.01
LIMPIEZA Y ELIMINACION DE DESECHOS
DE OBRA
m3
8.00 211.20 22.88% 26.97 712.01 77.12%
01.11.02 RESTITUCION DE CANTERAS m2
0.00 0.00 0.00% 200.00 8,282.00 100.00%
01.11.03
ACONDICIONAMIENTO DE MATERIAL
EXCEDENTE
m3
350.00 2,982.00 35.00% 650.00 5,538.00 65.00%
01.11.04 REVEGETACION EN BOTADEROS HA 0.00 0.00 0.00% 0.04 2,483.45 100.00%
01.12 FLETE TERRESTRE
01.12.01
FLETE TERRESTRE DE MATERIALES PARA
INFRAESTRUCTURA VEHICULAR
GLB
0.00 0.00 0.00% 1.00 5,000.00 100.00%
02 ADECUADA INFRAESTRUCTURA PEATONAL
02.01 SARDINELES
02.01.01
TRAZO, NIVELACION Y REPLANTEO DE
SARDINELES
m
136.86 75.27 21.11% 511.36 281.25 78.89%
02.01.02 EXCAVACION DE ZANJAS PARASARDINEL m3 8.95 155.20 5.56% 151.87 2,634.85 94.44%
02.01.03
ENCOFRADO Y DESENCOFRADOPARA
SARDINELES
m2
249.86 6,713.74 15.54% 1,358.21 36,495.10 84.46%
02.01.04 CONCRETO F'C= 175KG/CM2. m3 41.79 14,947.45 25.99% 119.02 42,571.07 74.01%
02.01.05 CURADO DE SARDINELES m2
101.23 38.47 78.10% 28.41 10.79 21.90%
02.01.06
SELLADO CON JUNTAS ASFALTICASEN
SARDINELES
m
11.00 73.37 24.12% 34.60 230.78 75.88%
02.02 VEREDAS DE CONCRETO Fc=175 Kg/cm2
02.02.01 EXCAVACION MANUALPARA VEREDAS m3 0.00 0.00 0.00% 759.92 11,915.55 100.00%

 Del cuadro mostrado se tiene una valorizado acumulado de S/. 248,961.43 soles que
representa el 15.53% respecto a lo programado según expediente técnico, cabe mencionar que
se consideran los metrados de las partidas: 01.05.01.01 PERFILADO Y COMPACTADO DE
SUB-RASANTE (3,303.27 m2) y la partida 01.05.02.04 EXTENDIDO, RIEGO Y
COMPACTADO DE BASE (3,303.27 m2) los cuales se modifica a la valorización presentada
por la anterior residencia en vista que los metrados que se consideran son los ejecutados en
obra.
PARTIDAS EJECUTADAS (MAYORES METRADOS)
Item DESCRIPCION Uni
Saldo por Valorizar
Metrado Costo %
01
ADECUADA INFRAESTRUCTURA
VEHICULAR URBANA
02.02.02
PERFILADO Y COMPACTADO DE SUB-
RASANTE EN VEREDAS
m2
166.61 486.50 12.79% 1,135.97 3,317.03 87.21%
02.02.03 BASE GRANULAR PARA VEREDASE=0.10M. m2 0.00 0.00 0.00% 1,302.58 18,718.07 100.00%
02.02.04 CONCRETO F'C= 175KG/CM2. m3 16.44 5,880.26 25.24% 48.69 17,415.44 74.76%
02.02.05 BRUÑADO DE VEREDAS m 375.40 694.49 9.66% 3,510.07 6,493.63 90.34%
02.02.06 PULIDO DE PISO m2 189.14 1,859.25 14.52% 1,113.44 10,945.11 85.48%
02.02.07 SELLADO CON JUNTAS ASFALTICAS m 115.00 363.40 26.10% 325.60 1,028.90 73.90%
02.02.08 CURADO DE CONCRETO m2 113.80 168.42 8.74% 1,188.78 1,759.40 91.26%
02.03 ESCALINATAS
02.03.01
DURANTE ELPROCESO
m2
0.00 0.00 0.00% 121.20 155.14 100.00%
02.03.02 ENCOFRADO Y DESENCOFRADO m2 0.00 0.00 0.00% 515.08 12,557.65 100.00%
02.03.03 BASE DE PIEDRA MEDIANA DE 4" m2 0.00 0.00 0.00% 121.20 2,718.52 100.00%
02.03.04
CONCRETO F'C=175KG/CM2 -
P/ESCALINATA
m3
0.00 0.00 0.00% 24.24 7,865.40 100.00%
02.03.05 CURADO DE CONCRETO m2 0.00 0.00 0.00% 121.20 179.38 100.00%
02.04 FLETE TERRESTRE
02.04.01
FLETE TERRESTRE DE MATERIALES PARA
INFRAESTRUCTURA PEATONAL
GLB
0.00 0.00 0.00% 1.00 2,500.00 100.00%
03 PLAN DE MONITOREO ARQUEOLÓGICO
03.01 PLAN DE MONITOREO ARQUEOLÓGICO mes 2.00 11,000.00 20.00% 8.00 44,000.00 80.00%
03.02
ELABORACIÓN DE EXPEDIENTE PARA EL
PLAN DE MONITOREO ARQUEOLÓGICO.
und
0.50 3,500.00 50.00% 0.50 3,500.00 50.00%
COSTO DIRECTO 248,961.43 15.53% 1,354,597.62 84.47%

01.01 OBRAS PROVISIONALES
01.01.04
EQUIPOSDE SEGURIDAD
INDIVIDUAL
und
10.00
1,166.50
100.00%
01.05 ESTRUCTURA VIAL
01.05.01.01
PERFILADOY COMPACTADODE
SUB-RASANTE
m2
542.77
1,633.73
100.00%
01.05.02 BASE E= 0.30
01.05.02.01
EXTRACCION Y APILAMIENTODE
MATERIAL
m3
166.79
1,280.95
100.00%
01.05.02.02
ZARANDEODE MATERIAL EN
CANTERA
m3
166.79
1,657.89
100.00%
01.05.02.03
TRANSPORTEDE MATERIAL CON
CARGUIO D=6KM.
m3
166.79
3,941.25
100.00%
01.05.02.04
EXTENDIDO,RIEGO Y
COMPACTADODE BASE
m2
542.77
2,925.53
100.00%
01.05.03 PAVIMENTODE CONCRETO
01.05.03.01
ENCOFRADODE LOSA DE
PAVIMENTO
m2
118.40
3,541.34
100.00%
01.05.03.02
CONCRETOFC=210 KG/CM2
C/MEZCLADORA
m3
109.09
41,458.56
100.00%
01.05.03.03
ACEROLISO DE 1" EN JUNTAS
TRANSVERSALESDEDILATACION
kg
249.35
1,403.84
100.00%
01.05.03.04
ACEROCORRUGADO 1/4" GRADO
60 EN MALLA DE TEMPERATURA
kg
2,445.46
10,491.02
100.00%
01.05.03.05
ACEROCORRUG. 1/2 PULG EN
JUNTASLONGITUDINALES
kg
357.29
1,547.07
100.00%
01.05.03.06
ACEROJUNTAS TRANSVERSALES
DE CONTRACCION 3/4"
kg
388.21
1,781.88
100.00%
01.05.03.07 CURADO DE CONCRETO m2 1,899.77 2,811.66 100.00%
01.05.03.08
SELLO CON MEZCLA ASFALTICA E=
5MM.
m
765.75
5,429.17
100.00%
02
PEATONAL
02.02
VEREDAS DE CONCRETO Fc=175
Kg/cm2
02.02.01
EXCAVACION MANUALPARA
VEREDAS
m3
110.60
1,734.21
100.00%
02.02.02
PERFILADOY COMPACTADODE
SUB-RASANTEEN VEREDAS
m2
193.80
565.90
100.00%
02.02.04 CONCRETOF'C= 175 KG/CM2. m3 22.58 8,076.41 100.00%
02.02.06 PULIDO DE PISO m2 225.80 2,219.61 100.00%
02.02.07 SELLADO CON JUNTASASFALTICAS m 72.91 230.40 100.00%
02.02.08 CURADO DE CONCRETO m2 250.74 371.10 100.00%
01.01.03.03
COSTO DIRECTO 94,268.01 100.00%

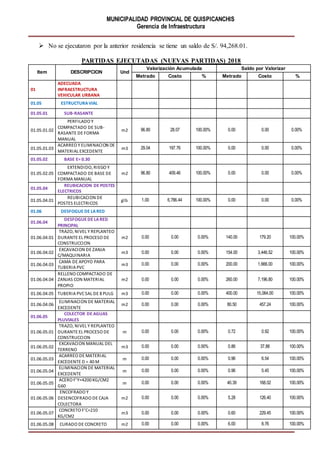

 No se ejecutaron por la anterior residencia se tiene un saldo de S/. 94,268.01.
PARTIDAS EJECUTADAS (NUEVAS PARTIDAS) 2018
Item DESCRIPCION Und
Valorización Acumulada Saldo por Valorizar
Metrado Costo % Metrado Costo %
01
ADECUADA
INFRAESTRUCTURA
VEHICULAR URBANA
01.05 ESTRUCTURAVIAL
01.05.01.02
PERFILADO Y
COMPACTADO DE SUB-
RASANTE DE FORMA
MANUAL
m2 96.80 28.07 100.00% 0.00 0.00 0.00%
01.05.01.03
ACARREO Y ELIMINACION DE
MATERIAL EXCEDENTE
m3 29.04 197.76 100.00% 0.00 0.00 0.00%
01.05.02 BASE E= 0.30
01.05.02.05
EXTENDIDO, RIEGO Y
COMPACTADO DE BASE DE
FORMA MANUAL
m2 96.80 409.46 100.00% 0.00 0.00 0.00%
01.05.04
REUBICACION DE POSTES
ELECTRICOS
01.05.04.01
REUBICACION DE
POSTES ELECTRICOS
glb 1.00 6,786.44 100.00% 0.00 0.00 0.00%
01.06 DESFOGUE DE LARED
01.06.04
DESFOGUE DE LARED
PRINCIPAL
01.06.04.01
TRAZO, NIVEL Y REPLANTEO
DURANTE EL PROCESO DE
CONSTRUCCION
m2 0.00 0.00 0.00% 140.00 179.20 100.00%
01.06.04.02
EXCAVACION DE ZANJA
C/MAQUINARIA
m3 0.00 0.00 0.00% 154.00 3,446.52 100.00%
01.06.04.03
CAMA DE APOYO PARA
TUBERIA PVC
m3 0.00 0.00 0.00% 200.00 1,666.00 100.00%
01.06.04.04
RELLENO COMPACTADO DE
ZANJAS CON MATERIAL
PROPIO
m2 0.00 0.00 0.00% 260.00 7,196.80 100.00%
01.06.04.05 TUBERIA PVCSAL DE 8 PULG m3 0.00 0.00 0.00% 400.00 15,064.00 100.00%
01.06.04.06
ELIMINACION DE MATERIAL
EXCEDENTE
m2 0.00 0.00 0.00% 80.50 457.24 100.00%
01.06.05
COLECTOR DE AGUAS
PLUVIALES
01.06.05.01
TRAZO, NIVEL Y REPLANTEO
DURANTE EL PROCESO DE
CONSTRUCCION
m 0.00 0.00 0.00% 0.72 0.92 100.00%
01.06.05.02
EXCAVACION MANUAL DEL
TERRENO
m3 0.00 0.00 0.00% 0.86 37.88 100.00%
01.06.05.03
ACARREO DE MATERIAL
EXCEDENTE D = 40 M
m 0.00 0.00 0.00% 0.96 6.54 100.00%
01.06.05.04
ELIMINACION DE MATERIAL
EXCEDENTE
m 0.00 0.00 0.00% 0.96 5.45 100.00%
01.06.05.05
ACERO F'Y=4200 KG/CM2
G60
m 0.00 0.00 0.00% 40.39 168.02 100.00%
01.06.05.06
ENCOFRADO Y
DESENCOFRADO DE CAJA
COLECTORA
m2 0.00 0.00 0.00% 5.28 126.40 100.00%
01.06.05.07
CONCRETO F'C=210
KG/CM2
m3 0.00 0.00 0.00% 0.60 229.45 100.00%

01.13
MANTENIMIENTO DE
EQUIPOS Y/O
MAQUINARIAS PROPIAS
01.13.01
MANTENIMIENTO DE
MAQUINARIAS PROPIAS
glb 1.00 3,500.00 100.00% 0.00 0.00 0.00%
02
ADECUADA
INFRAESTRUCTURA
PEATONAL
02.02
VEREDAS DE CONCRETO
Fc=175 Kg/cm2
02.02.09
EMPEDRADO PARA VEREDAS
E=0.15
m2 186.47 4,965.70 44.23% 235.13 6,261.51 55.77%
COSTO DIRECTO 15,887.43 31.31% 34,854.69 68.69%
 Estas partidas nuevas se ejecutaron al 31.31%, valorizándose S/. 15,887.43 soles,
DEDUCTIVOS DE OBRA
 Estas partidas son DEDUCCIONES valorizándose S/. 10,177.53 soles.
CUADRO RESUMEN DE VALORIZACION FISICA
ÍTEM VALORIZACIÓN
PRESUPUESTO
AVANCES
SALDO
ACUMULADO
S/.
Valorizado
S/.
%
Valorizado
S/.
%
1 PROGRAMADO S/. 1,603,559.05 S/. 248,961.43 14.32% S/. 1,354,597.62 77.92%
2
MAYOR
METRADOS
S/. 94,268.01 S/. 0.00 0.00% S/. 94,268.01 5.42%
Item DESCRIPCION Uni
Saldo por Valorizar
Metrado Costo %
02 ADECUADA INFRAESTRUCTURA PEATONAL
02.02 VEREDAS DE CONCRETO Fc=175 Kg/cm2
02.02.03 BASE GRANULARPARA VEREDASE=0.10M. m2 392.72 5,643.39 100.00%
02.02.05 BRUÑADODE VEREDAS m 2,450.89 4,534.15 100.00%
COSTO DIRECTO 10,177.53 -100.00%

3
PARTIDAS
NUEVAS
S/. 50,742.12 S/. 15,887.43 0.91% S/. 34,854.69 2.00%
4 DEDUCTIVOS -S/. 10,177.53 S/. 0.00 0.00% -S/. 10,177.53 -0.59%
Costo Directo S/. 1,738,391.65 S/. 264,848.86 15.24% S/. 1,473,542.79 84.76%
Gastos Generales (11.43%) S/. 183,238.48 S/. 43,893.31 S/. 139,345.17
Gasto de Supervision
(5.09%)
(5.09%) S/. 81,643.48 S/. 24,736.15 S/. 56,907.33
Gasto de Exp. Técnico (1.43%) S/. 23,366.70 S/. 7,000.00 S/. 16,366.70
Gasto de Liquidación (1.22%) S/. 19,626.85 S/. 0.00 S/. 19,626.85
TOTAL S/. 2,046,267.16 S/. 340,478.32 S/. 1,705,788.84
 De cuadro mostrado se tiene un avance físico acumulado de S/. 264,848.86 soles que
representa el 15.24% respecto al costo directo del expediente modificado.

4.3 VALORIZACION DE EQUIPO PROPIO

4.4 VALORIZACION DE EQUIPO ALQUILADO

4.5 VALORIZACION DE MANO DE OBRA

VALORIZACION DE MANO DE OBRA COSTO DIRECTO
A NIVEL GIRADO:
GASTO POR PLANILLAS (PERSONAL OBRERO), DEL AÑO 2018
PLANILLAS AGOSTO (2018) 0.00
PLANILLAS SETIEMBRE (2018) 13,377.28
PLANILLAS OCTUBRE (2018) 19,715.17
PLANILLAS NOVIEMBRE (2018) 31,577.42
PLANILLAS DICIEMBRE (2018) 30,759.37
TOTAL EJECUTADO S/. 95,429.24 SOLES
1. Se tiene un gasto total en planillas de personal obrero del año 2018 de
S/. 95,429.24 soles los cuales son a nivel girado y pagados.
VALORIZACION DEL PERSONAL GASTOS GENERALES:
GASTO POR PLANILLAS DEL AÑO 2018
PLANILLAS AGOSTO (2018) 8,449.86
2. Se tiene un gasto total en planillas de gastos generales del año 2018 de
VALORIZACION DEL PERSONAL GASTOS
SUPERVISION:
GASTO POR PLANILLAS (PERSONAL OBRERO), DEL AÑO 2018
PLANILLAS AGOSTO (2018) 4,983.23
3. Se tiene un gasto total en planillas de gastos de supervisión de año 2018 de

4.6 HOJAS DE TAREO

5.0 GESTION FINANCIERA

5.1 MANIFIESTO TOTAL DE GASTOS

5.2 MANIFIESTO TOTAL DE GASTO POR ESPECÍFICA
DE GASTO

5.3 RELACION DE BIENES

6.0 CONTROL DE ALMACEN

6.1 NOTAS DE ENTRADA Y SALIDA DE ALMACEN
(CONFORME)

BINKAR (CONFORME)

6.3 SALDO VALORIZADO DE MATERIALES SOBRANTES

7.0 CONTROL DE CALIDAD
(NO CUENTA CON PRUEBAS DE CALIDAD DE LA
RESISTENCIA DEL CONCRETO)

8.0 PANEL FOTOGRAFICO

Se observa la calle Ausangate ya compactado la base del pavimento sin embargo existen bacheos a
consecuencia de la mala compactación en muchos tramos de la calle
En las fotografías se observan el deterioro de la base y la subrasante de la calle Ausangate.

En las fotografía se observa el desgaste de la base y la subrasante de la calle ausangate.
En las fotografías se observa que el agregado se encuentra dentro de la vía el cual se tendrá que
trasladar a otro lujar de almacenaje.

En las fotografías se observa el pavimento expuesto a filtración de aguas pluviales
En las fotografías se observan las dimensiones variadas de las veredas en las calles intipata baja, los
pinos y molle.

En las fotografías se observan que aún falta rellenar la base en vista a que el espesor de pavimento es
de 0.20m, se tienen ya veredas construidas con una altura de 0.45 m y sectores de la vía que falta
colocar subrasante y base.
En las fotografías se observa que el asfalto para las juntas no fueron colocados adecuadamente
en el proceso constructivo están desalineados y se tienen muchos paños con asfalto derramado.

9.0 PLANOS
NO TIENE PLANOS DE REPLANTEO

10.0 OBSERVACIONES, CONCLUCIONES Y RECOMENDACIONES

11.00 COPIA DE ACERVO DOCUMENTARIO

10.0 OBSERVACIONES, CONCLUCIONES Y RECOMENDACIONES:
10.1 OBERVACIONES:
10.1.1 Sobre el Expediente Técnico:
 Presenta deficiencia y variaciones entre lo indicado en los planos, metrados y
presupuestos en muchas partidas, y el plano general no es compatible con el
terreno.
 No existe acta de libre disponibilidad del terreno en el expediente técnico.
10.2 CONCLUSIONES:
10.2.1 Los actuados de la parte técnica y administrativa de obra hasta el 31 de diciembre del 2018
son responsabilidad de la anterior residencia a cargo de la Ing. Jhennyfer Bertha Huamán
Huamaní residente de Obra agosto 2018 – Diciembre (CIP: 148301), por lo que cualquier
devenido por omisiones, errores ya sean técnicos, administrativos, gastos indebidos u otros
esta residencia actual deslinda cualquier tipo de responsabilidad.
10.2.2 No se cuenta con el informe de compatibilidad técnica al detalle del expediente técnico con el
terreno que haya elaborado la anterior residencia a cargo del Ing. Jhennyfer Bertha Huamán
Huamaní residente de Obra agosto 2018 – Diciembre (CIP: 148301).
10.2.3 Se considera la valorización ejecutada acumulada al mes de diciembre del 2018 de partidas
programadas del expediente técnico en S/. 264,848.86 soles que representa el 15.24%
respecto al costo directo del proyecto. Se tiene un saldo por valorizar de S/. 1, 473,542.79
soles que representa el 84.76% respecto al costo directo del expediente modificado, no se
considera la valorización de la anterior residencia de partidas programadas en vista a que en
obra se han metrado las partidas 01.05.01.01 PERFILADO Y COMPACTADO DE SUB-
RASANTE (3,303.27 m2) y la partida 01.05.02.04 EXTENDIDO, RIEGO Y
COMPACTADO DE BASE (3,303.27 m2) que varía en la valorización de la anterior

considerándose el monto de S /. 248,961.43 soles que representa el 15.53% respecto a lo
programado según expediente técnico cabe mencionar además que no se ha encontrado con el
sustento de metrados diarios de las partidas ejecutadas en los informes mensuales, ni en el
informe de corte elaborado por la anterior residencia.
10.2.4 Se cuenta con una RESOLUCION DE GERENCIA MUNICIPAL N° 299-2018-GM-
MPQ-U, con fecha 19 de setiembre del 2018 de aprobación de la Ampliación Presupuestal N°
01 por un Monto de S/. 134, 832.59 soles de Partidas Nuevas, Mayores Metrados y
Deducciones, modificándose el presupuesto del Expediente Técnico Modificado de la
siguiente manera:
Monto de Adicionales:
Partidas Nuevas 50,742.12
Mayores Metrados 94,268.01
Deducciones -10,177.53
TOTAL 134,832.59
Estructura del presupuesto del Expediente Modificado:
Costo Directo 1,738,391.65
Gastos Generales 183,238.48
Gastos de Supervisión 81,643.48
Gastos de Exp. Técnico 23,366.70
Gastos de Liquidación 19,626.85
TOTAL 2,046,267.16
10.2.5 No se cuenta con ningún informe de dichas modificaciones por la Ampliación Presupuestal
emitidas a la OSCE para su conocimiento.
10.2.6 Se considera la valorización acumulada al mes de diciembre del 2018 de partidas nuevas un
monto de S/. 15,887.43 soles que representa el 31.31% respecto al monto total de las partidas
nuevas aprobadas.
10.2.7 Se tiene una Valorización de Deducciones con un monto de S/. -10,177.53 soles, de las
partidas por mayores metrados se tiene un saldo al 100% respecto al monto total aprobado de
dichas partidas con un monto de S/ 94,268.01 soles.
10.2.8 Las secciones de la vía ejecutada por la anterior residencia en muchos tramos no son de
acuerdo a lo indicado en los planos del expediente técnico, y los planos del expediente de
modificaciones que son responsabilidad de la anterior residencia.
10.2.9 No se cuentan con los planos de replanteo (físico ni digital), de las partidas ejecutadas por la
anterior residencia.
10.2.10 No se encontró los planos en digital del expediente de ampliación presupuestal N° 01
10.2.11 Se adjunta el acta de saldos de almacén encontrados en el almacén de la obra por esta
residencia, con un monto de S/. 75,186. 62 soles valorizado, cabe mencionar que los
materiales no están adecuadamente almacenados.
10.2.12 Se tiene un gasto a nivel girado, de S/. 399,471.96 soles que representa el 19.52% respecto al
presupuesto modificado de la ampliación presupuestal N° 01, según SOSEM se tiene
devengado un monto de S/. 400,419.46 soles que representa el 19.57 % respecto al
expediente modificado de la ampliación presupuestal N° 01, sin embargo, según los datos
obtenidos de la oficina de planificación y presupuesta se tiene devengado un monto de S/.
399,971.96 soles que representa el 19.55% respecto al expediente modificado de la

ampliación presupuestal N° 01, se identificado que se tiene un monto de S/. 500.00 soles que
falta girar de alquiles de estación total y otros un monto de S/. 447.50 soles que falta girar.
10.2.13 Se tiene el CONTRATO N° 030-2018-AL-GM/MPQ-U de compra de cemento por la
cantidad de 4,000.00 bolsas, de los cuales en el año 2018 ingresaron al almacén de la obra la
cantidad de S/. 2,750.00 bolsas faltando entregar la cantidad de 1,250.00 bolsas de cemento el
plazo de entrega es según cronograma.
10.2.14 No se cuenta con el expediente del Plan de Monitoreo arqueológico que indique para que
calles se hizo.
10.2.15 No cuenta con pruebas de calidad de la resistencia del concreto.
10.2.16 Los almacenajes de los materiales del almacén de la obra no son adecuados en vista a que el
fierro se encuentra expuesto a la intemperie y el resto de los materiales están desordenados.
10.2.17Existen asientos del cuaderno de obra que no mantienen una secuencia en su numeración de
asientos.
10.2.18 Se ha evidenciado que los asfaltos de las juntas no fueron colocados adecuadamente en
algunos paños del pavimento así mismo se tienen paños sucios con asfalto.
10.2.19 Se ha evidenciado que de la progresiva 00+060 a la progresiva 00+130 no es compatible a los
planos del expediente técnico en vista a que en los planos de muro de concreto armado D-6,
indica una altura del muro de 2.60m sin embargo se ha evidenciado un tramo de 15 m en los
que la altura es de 7.00 m, por lo tanto se recomienda que se mejore el muro con gaviones en
toda esa longitud
10.2.20 Respecto a las instalaciones de agua y desagüe no se ha dejado ningún plano indicando la
ubicación de los buzones de desagüe, así como las tuberías instaladas de alcantarillado y agua
potable ya que la calle Ausangate se encuentra con material base compactado en toda su
longitud.
10.2.21 Existen tramos de la calle Ausangate que falta realizar corte de material para poder llegar al
ancho mínimo de la vía.
10.2.22 Se ha verificado en obra que el ancho de las veredas de la calle Ausangate ejecutado no
corresponde a lo indicado en los planos del expediente modificado plano PP-01 corte D-D,
detallados en los siguientes gráficos:
10.2.23 Como se observan en las imágenes la variación es del ancho de la vereda.
10.2.24 Se tienen tramos en los que falta mejorar la base de la estructura del pavimento de calle
Ausangate, con un metrado de 120 m de compactado de base.
10.2.25 Se tienen tramos dañados la base del pavimento por la mala compactación y a consecuencia
de las lluvias que dañaron la estructura que será necesario mejorar y volver a colocar la base
en muchos tramos que generaran adicionales para su ejecución de la calle Ausangate.
10.2.26 Se tienen tramos que faltan colocar la base por lo menos una altura de 0.20 cm en vista a que
no se ha llegado al nivel requerido para la pavimentación de la calle Ausangate.

10.2.27 Se ha encontrado que el agregado con una cantidad de 435m3 se encuentra almacenado en
plena área de trabajo de la pavimentación esto conlleva a reubicar el agregado para iniciar los
trabajos en obra que generaran partidas nuevas durante el proceso constructivo.
10.2.28 Se han verificado las notas de entrada y salida, así como el cuaderno de obra del movimiento
del cemento evidenciándose que se tiene un ingreso de 2,750.00 bolsas de cemento, y se tiene
un egreso de 2,418.00 bolsas según cuaderno de obra quedando un saldo de 332.00 bolsas de
cemento sin embargo en almacén de la obra se han encontrado 271.00 bolsas de cemento del
cual se tienen 61.00 bolsas de cemento que faltan ser sustentados en cuaderno de obra por la
anterior residencia.
10.2.29 Se han verificado los metrados de las estructuras de concreto mostrados en el siguiente
cuadro:
ITEM PARTIDA UND METRADO
CANTIDAD
DE
CONCRETO
N° BOLSASX
M3
SUB
TOTAL
01.04 MUROS DE CONTENCIONEN VIA
01.04.01.06
CONCRETO
f´c=140Kg/cm2+50% PG.
M3
61.98 30.99 7.00 216.93
01.05.03 PAVIMENTODE CONCRETO
01.05.03.02
CONCRETOFC=210 KG/CM2
C/MEZCLADORA
M3
169.42 169.42 8.94 1514.61
02
PEATONAL
02.01 SARDINELES
02.01.04 CONCRETOF'C= 175 KG/CM2. M3 41.79 41.79 7.80 325.96
02.02
VEREDAS DE CONCRETO Fc=175
Kg/cm2
02.02.04 CONCRETOF'C= 175 KG/CM2. M3 16.44 16.44 7.80 128.23
2185.74
DESPERDICIOS 5 %
109.29
TOTAL DE BOLSAS DE CEMNETO UTLIZADO 2,295.03
 La cantidad de cemento por m3 es en base al diseño de mezclas encontrados en
el acervo documentario, por lo tanto del cuadro mostrado se ha utilizado una
cantidad de 2,296.00 bolsas de cemento según los cálculos en el cuadro
mostrado y haciendo una comparación con el ingreso de 2,750.00 bolsas de
cemento se tiene un saldo de 454.00 bolsas de cemento y en el almacén se ha
encontrado la cantidad de 271.00 bolsas de cemento cabe mencionar que se
tiene un desfase de 183.00 bolsas de cemento los cuales no se encuentran
adecuadamente sustentados en el cuaderno de obra, también no se cuentan con
el sustento de metrados para poder contrastar adecuadamente el metrado
ejecutado por la anterior residencia.
10.3 RECOMENDACIONES:

10.3.1 Se recomienda que se notifique al anterior residente de obra Ing. Jhennyfer Bertha Huamán
Huamaní residente de Obra agosto 2018 – diciembre (CIP: 148301), para que adjunte los
planos de replanteo ejecutados en su cargo en digital y en físico, también que adjunte los
planos del expediente modificado de la ampliación presupuestal N° 01 en digital, así como el
sustento de metrados ejecutados, también que aclare el sustento del técnico de la utilización
del cemento en vista a que se tiene un desfase de 183 bolsas de cemento que faltan ser
sustentados técnicamente su utilización.
10.3.2 Se recomienda notificar a la “QORI MUJU INVERSIONES SAC”, representado por el señor
Prieto Valencia Hugo, que mediante CONTRATO N° 030-2018-AL-GM/MPQ-U para
compra de PORTLAND TIPO IP DE 42.5KG por la cantidad de 4,000.00 bolsas, de los cuales
en el año 2018 ingresaron al almacén de la obra la cantidad de S/. 2,750.00 con la finalidad de
que culmine con la entrega de 1,250.00 bolsas de cemento previo un cronograma de entrega.

Informe de corte pavimentacion urcos

Más contenido relacionado

La actualidad más candente

Similar a Informe de corte pavimentacion urcos

Último

Informe de corte pavimentacion urcos
