Este documento presenta un informe de laboratorio sobre una calicata realizada para determinar las características del suelo. Se describe el proceso de excavación de la calicata de 1,5 metros de profundidad y se presenta un perfil estratigráfico con 4 estratos identificados visualmente. Finalmente, se analizan las observaciones y se concluye que la calicata permitió identificar las propiedades físicas, mecánicas y químicas del suelo explorado.

1. Mecánica De Suelos Página 1

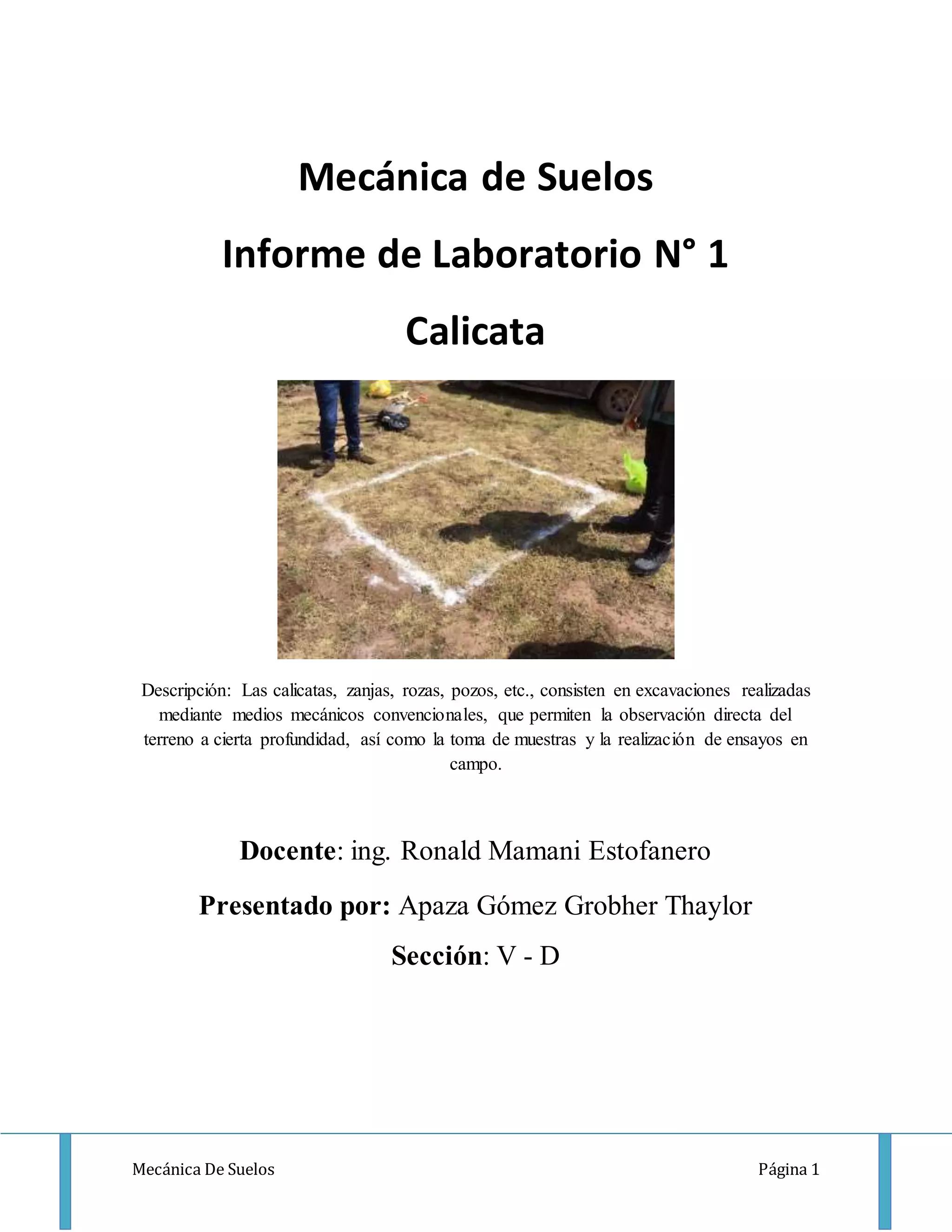

Mecánica de Suelos
Informe de Laboratorio N° 1
Calicata
Descripción: Las calicatas, zanjas, rozas, pozos, etc., consisten en excavaciones realizadas
mediante medios mecánicos convencionales, que permiten la observación directa del
terreno a cierta profundidad, así como la toma de muestras y la realización de ensayos en
campo.
Docente: ing. Ronald Mamani Estofanero
Presentado por: Apaza Gómez Grobher Thaylor
Sección: V - D

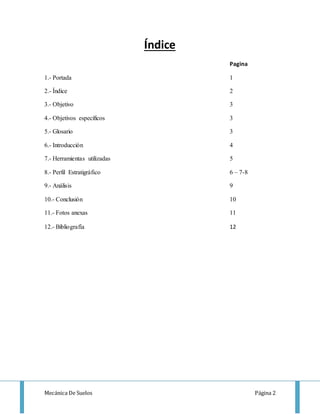

2. Mecánica De Suelos Página 2
Índice
Pagina
1.- Portada 1
2.- Índice 2
3.- Objetivo 3
4.- Objetivos específicos 3
5.- Glosario 3
6.- Introducción 4
7.- Herramientas utilizadas 5
8.- Perfil Estratigráfico 6 – 7-8
9.- Análisis 9
10.- Conclusión 10
11.- Fotos anexas 11
12.- Bibliografía 12

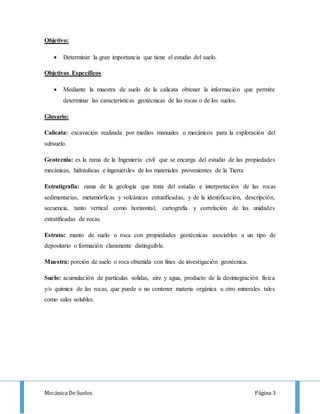

3. Mecánica De Suelos Página 3
Objetivo:
 Determinar la gran importancia que tiene el estudio del suelo.
Objetivos Específicos
 Mediante la muestra de suelo de la calicata obtener la información que permite
determinar las características geotécnicas de las rocas o de los suelos.
Glosario:
Calicata: excavación realizada por medios manuales o mecánicos para la exploración del
subsuelo.
Geotecnia: es la rama de la Ingeniería civil que se encarga del estudio de las propiedades
mecánicas, hidráulicas e ingenieriles de los materiales provenientes de la Tierra
Estratigrafía: rama de la geología que trata del estudio e interpretación de las rocas
sedimentarias, metamórficas y volcánicas estratificadas, y de la identificación, descripción,
secuencia, tanto vertical como horizontal, cartografía y correlación de las unidades
estratificadas de rocas.
Estrato: manto de suelo o roca con propiedades geotécnicas asociables a un tipo de
depositario o formación claramente distinguible.
Muestra: porción de suelo o roca obtenida con fines de investigación geotécnica.
Suelo: acumulación de partículas solidas, aire y agua, producto de la desintegración física
y/o química de las rocas, que puede o no contener materia orgánica u otro minerales tales
como sales solubles.

4. Mecánica De Suelos Página 4

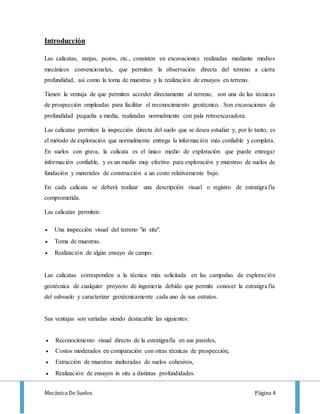

Introducción
Las calicatas, zanjas, pozos, etc., consisten en excavaciones realizadas mediante medios
mecánicos convencionales, que permiten la observación directa del terreno a cierta
profundidad, así como la toma de muestras y la realización de ensayos en terreno.
Tienen la ventaja de que permiten acceder directamente al terreno, son una de las técnicas
de prospección empleadas para facilitar el reconocimiento geotécnico. Son excavaciones de
profundidad pequeña a media, realizadas normalmente con pala retroexcavadora.
Las calicatas permiten la inspección directa del suelo que se desea estudiar y, por lo tanto, es
el método de exploración que normalmente entrega la información más confiable y completa.
En suelos con grava, la calicata es el único medio de exploración que puede entregar
información confiable, y es un medio muy efectivo para exploración y muestreo de suelos de
fundación y materiales de construcción a un costo relativamente bajo.
En cada calicata se deberá realizar una descripción visual o registro de estratigrafía
comprometida.
Las calicatas permiten:
 Una inspección visual del terreno "in situ".
 Toma de muestras.
 Realización de algún ensayo de campo.
Las calicatas corresponden a la técnica más solicitada en las campañas de exploración
geotécnica de cualquier proyecto de ingeniería debido que permite conocer la estratigrafía
del subsuelo y caracterizar geotécnicamente cada uno de sus estratos.
Sus ventajas son variadas siendo destacable las siguientes:
 Reconocimiento visual directo de la estratigrafía en sus paredes,
 Costos moderados en comparación con otras técnicas de prospección,
 Extracción de muestras inalteradas de suelos cohesivos,
 Realización de ensayos in situ a distintas profundidades.

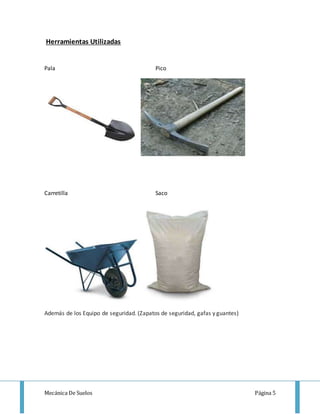

5. Mecánica De Suelos Página 5
Herramientas Utilizadas
Pala Pico
Carretilla Saco
Además de los Equipo de seguridad. (Zapatos de seguridad, gafas y guantes)

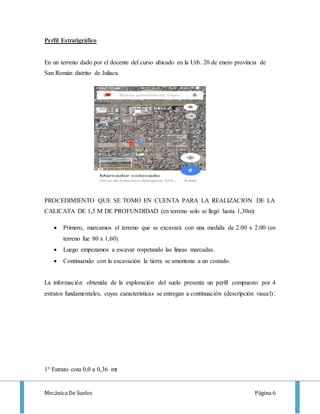

6. Mecánica De Suelos Página 6
Perfil Estratigráfico
En un terreno dado por el docente del curso ubicado en la Urb. 20 de enero provincia de
San Román distrito de Juliaca.
PROCEDIMIENTO QUE SE TOMO EN CUENTA PARA LA REALIZACION DE LA
CALICATA DE 1,5 M DE PROFUNDIDAD (en terreno solo se llegó hasta 1,30m)
 Primero, marcamos el terreno que se excavará con una medida de 2.00 x 2.00 (en
terreno fue 80 x 1,60).
 Luego empezamos a escavar respetando las líneas marcadas.
 Continuando con la excavación la tierra se amontona a un costado.
La información obtenida de la exploración del suelo presenta un perfil compuesto por 4
estratos fundamentales, cuyas características se entregan a continuación (descripción visual):
1° Estrato cota 0,0 a 0,36 mt

7. Mecánica De Suelos Página 7

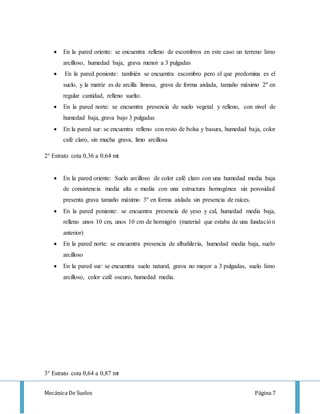

 En la pared oriente: se encuentra relleno de escombros en este caso un terreno limo
arcilloso, humedad baja, grava menor a 3 pulgadas
 En la pared poniente: también se encuentra escombro pero el que predomina es el
suelo, y la matriz es de arcilla limosa, grava de forma aislada, tamaño máximo 2'' en
regular cantidad, relleno suelto.
 En la pared norte: se encuentra presencia de suelo vegetal y relleno, con nivel de
humedad baja, grava bajo 3 pulgadas
 En la pared sur: se encuentra relleno con resto de bolsa y basura, humedad baja, color
café claro, sin mucha grava, limo arcillosa
2° Estrato cota 0,36 a 0,64 mt
 En la pared oriente: Suelo arcilloso de color café claro con una humedad media baja
de consistencia media alta o media con una estructura homogénea sin porosidad
presenta grava tamaño máximo 3'' en forma aislada sin presencia de raíces.
 En la pared poniente: se encuentra presencia de yeso y cal, humedad media baja,
relleno unos 10 cm, unos 10 cm de hormigón (material que estaba de una fundación
anterior)
 En la pared norte: se encuentra presencia de albañilería, humedad media baja, suelo
arcilloso
 En la pared sur: se encuentra suelo natural, grava no mayor a 3 pulgadas, suelo limo
arcilloso, color café oscuro, humedad media.
3° Estrato cota 0,64 a 0,87 mt

8. Mecánica De Suelos Página 8

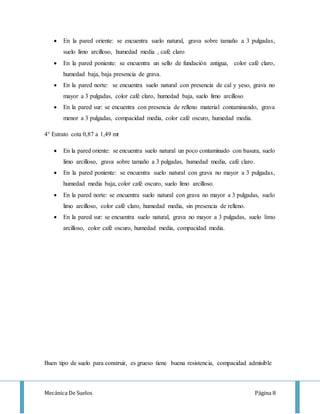

 En la pared oriente: se encuentra suelo natural, grava sobre tamaño a 3 pulgadas,
suelo limo arcilloso, humedad media , café claro
 En la pared poniente: se encuentra un sello de fundación antigua, color café claro,
humedad baja, baja presencia de grava.
 En la pared norte: se encuentra suelo natural con presencia de cal y yeso, grava no
mayor a 3 pulgadas, color café claro, humedad baja, suelo limo arcilloso
 En la pared sur: se encuentra con presencia de relleno material contaminando, grava
menor a 3 pulgadas, compacidad media, color café oscuro, humedad media.
4° Estrato cota 0,87 a 1,49 mt
 En la pared oriente: se encuentra suelo natural un poco contaminado con basura, suelo
limo arcilloso, grava sobre tamaño a 3 pulgadas, humedad media, café claro.
 En la pared poniente: se encuentra suelo natural con grava no mayor a 3 pulgadas,
humedad media baja, color café oscuro, suelo limo arcilloso.
 En la pared norte: se encuentra suelo natural con grava no mayor a 3 pulgadas, suelo
limo arcilloso, color café claro, humedad media, sin presencia de relleno.
 En la pared sur: se encuentra suelo natural, grava no mayor a 3 pulgadas, suelo limo
arcilloso, color café oscuro, humedad media, compacidad media.
Buen tipo de suelo para construir, es grueso tiene buena resistencia, compacidad admisible

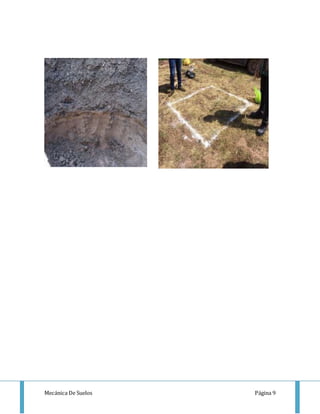

9. Mecánica De Suelos Página 9

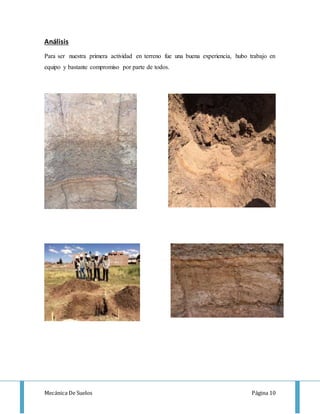

10. Mecánica De Suelos Página 10
Análisis
Para ser nuestra primera actividad en terreno fue una buena experiencia, hubo trabajo en
equipo y bastante compromiso por parte de todos.

11. Mecánica De Suelos Página 11

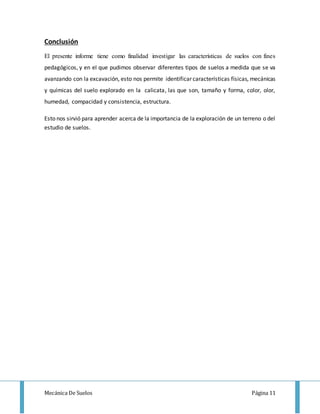

Conclusión
El presente informe tiene como finalidad investigar las características de suelos con fines
pedagógicos, y en el que pudimos observar diferentes tipos de suelos a medida que se va
avanzando con la excavación, esto nos permite identificar características físicas, mecánicas
y químicas del suelo explorado en la calicata, las que son, tamaño y forma, color, olor,
humedad, compacidad y consistencia, estructura.
Esto nos sirvió para aprender acerca de la importancia de la exploración de un terreno o del
estudio de suelos.

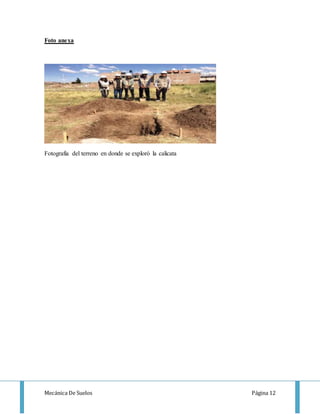

12. Mecánica De Suelos Página 12
Foto anexa
Fotografía del terreno en donde se exploró la calicata

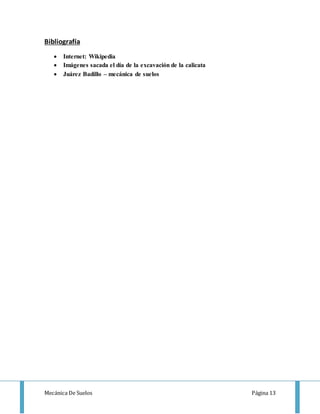

13. Mecánica De Suelos Página 13
Bibliografía
 Internet: Wikipedia
 Imágenes sacada el día de la excavación de la calicata
 Juárez Badillo – mecánica de suelos
