Este documento presenta el informe de un ensayo de compactación Proctor estándar realizado para determinar la densidad máxima y humedad óptima de un suelo. Se describe el equipo utilizado, los procedimientos de toma de muestras, compactación y medición de humedad. Los resultados muestran que la densidad máxima fue de 2.02 g/cm3 y la humedad óptima fue del 10.1%. Se recomienda seguir estrictamente los procedimientos para obtener resultados precisos.

1. NOMBRE: Leonardo Javier Cango Apolo ING: Ángel Tapia.
CURSO: 5to. Ciclo “B” Ingeniería Civil. MATERIA: Suelos y Rocas II.
INFORME DEL ENSAYO DE COMPACTACIÓN PROCTOR ESTÁNDAR
1. TEMA: Ensayo de compactación proctor estándar.
2. INSTRODUCCIÓN:
Para este método de ensayo se han previsto cuatro procedimientos alternativos en
la siguiente forma:
 Método A.- Un molde de diámetro 102 mm (4"): material de suelo que pasa
un tamiz de 4.75 mm (No.4) (Numerales 3 y 4).
 Método B.- Un molde de diámetro 152 mm (6"): material de suelo que pasa
tamiz de 4.75 mm (No.4) (Numerales 5 y 6).
 Método C.- Un molde de diámetro 102 mm (4"): material de suelo que pasa
tamiz de 19.0 mm (3/4") (Numerales 7 y 8).
 Método D.- Un molde de diámetro 152 mm (6"): material de suelo que pasa
el tamiz de 19 mm (3/4") (Numerales 9 y 10).
En el presente ensayo se realizo utilizando el Método D.
.
3. OBJETIVOS:
Este método de ensayo se emplean para determinar la relación entre la
humedad y el peso unitario de los suelos compactados en un molde.
Llevar a cabo el ensayo de proctor estándar con el fin de reforzar los
conocimientos obtenidos en clase.
Determinar la densidad máxima y la humedad óptima de un suelo.
UNIVERSIDAD TÉCNICA PARTICULAR DE LOJA
La Universidad católica de Loja.
ESCUELA DE INGENIERÍA CIVIL

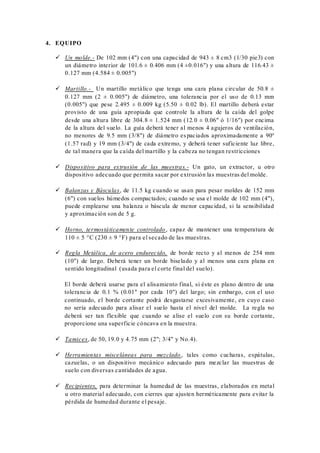

2. 4. EQUIPO
 Un molde.- De 102 mm (4") con una capacidad de 943 ± 8 cm3 (1/30 pie3) con
un diámetro interior de 101.6 ± 0.406 mm (4 ±0.016") y una altura de 116.43 ±
0.127 mm (4.584 ± 0.005")
 Martillo.- Un martillo metálico que tenga una cara plana circular de 50.8 ±
0.127 mm (2 ± 0.005") de diámetro, una tolerancia por el uso de 0.13 mm
(0.005") que pese 2.495 ± 0.009 kg (5.50 ± 0.02 lb). El martillo deberá estar
provisto de una guía apropiada que controle la altura de la caída del golpe
desde una altura libre de 304.8 ± 1.524 mm (12.0 ± 0.06" ó 1/16") por encima
de la altura del suelo. La guía deberá tener al menos 4 agujeros de ventilación,
no menores de 9.5 mm (3/8") de diámetro espaciados aproximadamente a 90°
(1.57 rad) y 19 mm (3/4") de cada extremo, y deberá tener suficiente luz libre,
de tal manera que la caída del martillo y la cabeza no tengan restricciones
 Dispositivo para extrusión de las muestras.- Un gato, un extractor, u otro
dispositivo adecuado que permita sacar por extrusión las muestras del molde.
 Balanzas y Básculas, de 11.5 kg cuando se usan para pesar moldes de 152 mm
(6") con suelos húmedos compactados; cuando se usa el molde de 102 mm (4"),
puede emplearse una balanza o báscula de menor capacidad, si la sensibilidad
y aproximación son de 5 g.
 Horno, termostáticamente controlado, capaz de mantener una temperatura de
110 ± 5 °C (230 ± 9 °F) para el secado de las muestras.
 Regla Metálica, de acero endurecido, de borde recto y al menos de 254 mm
(10") de largo. Deberá tener un borde biselado y al menos una cara plana en
sentido longitudinal (usada para el corte final del suelo).
El borde deberá usarse para el alisamiento final, si éste es plano dentro de una
tolerancia de 0.1 % (0.01" por cada 10") del largo; sin embargo, con el uso
continuado, el borde cortante podrá desgastarse excesivamente, en cuyo caso
no sería adecuado para alisar el suelo hasta el nivel del molde. La regla no
deberá ser tan flexible que cuando se alise el suelo con su borde cortante,
proporcione una superficie cóncava en la muestra.
 Tamices, de 50, 19.0 y 4.75 mm (2"; 3/4" y No.4).
 Herramientas misceláneas para mezclado , tales como cucharas, espátulas,
cazuelas, o un dispositivo mecánico adecuado para mezclar las muestras de
suelo con diversas cantidades de agua.
 Recipientes, para determinar la humedad de las muestras, elaborados en metal
u otro material adecuado, con cierres que ajusten herméticamente para evitar la
pérdida de humedad durante el pesaje.

3. 5. TOMA DE LA MUESTRA
Si el suelo está húmedo cuando se recibe del campo, séquese hasta que se note
friable al introducir en él una espátula. El secamiento puede efectuarse en el aire,
o mediante el uso de aparatos de secado, siempre que la temperatura no exceda de
60°C (140°F). Rómpanse luégo perfectamente los terrones pero de tal manera que
se evite la reducción del tamaño natural de las partículas individuales.
Tamícese una cantidad representativa de suelo pulverizado sobre el tamiz de 19.0
mm (3/4"). Descártese el material grueso si lo hubiere, retenido sobre dicho tamiz,
si lo hubiere.
Cuando fuere aconsejable mantener en la muestra el mismo porcentaje de agregado
grueso que pasa por el tamiz de 50 mm (2") y que queda retenido en el ta miz de
4.75 mm (No.4), para humedad-peso unitario, que en la muestra original de campo,
el material retenido sobre el tamiz 19.0 mm (3/4") deberá reemplazarse en la forma
siguiente: tamícese una cantidad adecuada de suelo representativo pulverizado
sobre los tamices de 50 mm (2") y 19.0 mm (3/4"). Pésese el material que pase el
tamiz de 50 mm (2") y queda retenido en el tamiz de 19.0 mm (3/4") y
reemplácese con un peso igual de material que pasa dicho tamiz y que quede
retenido en 4.75 mm (No.4). Tómese el material para la sustitución, de la porción
sobrante de la muestra.
Selecciónese una muestra representativa, que tenga un peso de 5 kg (11 lb) .
6. PROCEDIMIENTO
a) Mézclese completamente la muestra representativa seleccionada con suficiente
agua para humedecerla hasta aproximadamente 4 puntos de porcentaje por
debajo del contenido óptimo de humedad.
b) Prepárese una muestra mediante compactación del suelo humedecido en el
molde de 102 mm (4") de diámetro (con el collar ajustado) en tres capas
aproximadamente iguales que den una altura total de material compactado de
alrededor de 127 mm (5"). Compáctese cada capa mediante 25 golpes
uniformemente distribuidos dados por el martillo de caída libre desde una
altura de 305 mm (12") por encima de la altura aproximada del suelo cuando se
usa un martillo con guía o desde 305 mm (12") por encima de la altura
aproximada de cada capa finalmente compactada cuando se usa un martillo de
tipo de montaje estacionario. Durante la compactación, el molde deberá
permanecer firmemente apoyado sobre un soporte estable, denso, uniforme y
rígido.
c) Después de la compactación, remuévase el collar de extensión, recórtese
cuidadosamente el suelo excedente compactado en la parte superior del molde,
mediante la regla con borde recto. Los huecos que se hayan desarrollado en la
superficie por la remoción de material grueso deberán rellenarse con material

4. de tamaño más pequeño. Pésese el molde y el suelo húmedo en kg con
aproximación de 5 g.
d) Sáquese el material del molde y córtese verticalmente por el centro. Tómese
una muestra representativa del material de una de las caras del corte, pésese
inmediatamente, séquese en un horno a 110 ± 5 °C (230 ± 9 °F) por lo menos
durante 12 horas o hasta obtener un peso constante, para determinar el
contenido de humedad. La muestra para esta determinación no deberá ser
menor de 500 g.
9. ESQUEMA

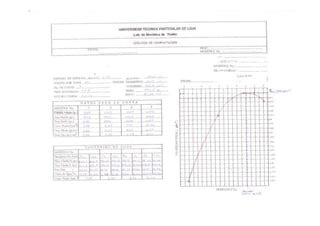

10. DATOS, CÁLCULOS Y RESULTADOS:
Todos los datos, cálculos y resultados se encuentran adjuntos en la hoja de anexos.
11. CONCLUSIONES Y RECOMENDACIONES
Al finalizarla práctica podemos concluir que:
 La densidad máxima es 2.02 g/cm3
 La humedad óptima es 10.1%.
Al finalizar la práctica podemos recomendar que:
 El número de golpes debe ser exacto sin errores en el conteo y uniformidad de estos
sobre la muestra.
 Se debe elevar el martillo a la altura correcta ya q si no se cumple los resultados del
ensayo no cumplirán con el objetivo planteado.
 Tener claros los procedimientos de ensayo y cálculo del ensayo de consolidación para
desarrollarlo de la manera más precisa posible.
