1. PONTIFICA UNIVERSIDAD CATÓLICA
DEL ECUADOR
FACULTAD DE INGENIERÍA
INGENIERÍA CIVIL
HIDROLOGÍA
INFORME DE CUENCA HIDROGRÁFICA
STEVENS CISNEROS.
CUARTO NIVEL
DRA. PATRICIA GARCÉS A. DOCENTE
QUITO - 19/09/2014

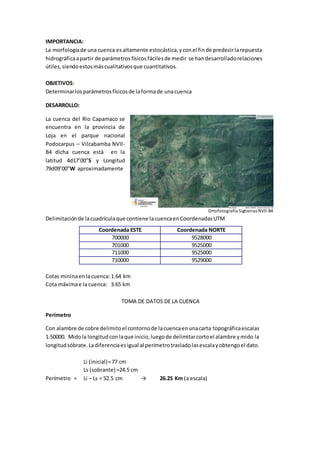

2. IMPORTANCIA:
La morfología de una cuenca es altamente estocástica, y con el fin de predecir la repuesta
hidrográfica a partir de parámetros físicos fáciles de medir se han desarrollado relaciones
útiles, siendo estos más cualitativos que cuantitativos.
OBJETIVOS:
Determinar los parámetros físicos de la forma de una cuenca
DESARROLLO:
La cuenca del Rio Capamaco se
encuentra en la provincia de
Loja en el parque nacional
Podocarpus – Vilcabamba NVII-B4
dicha cuenca está en la
latitud 4d17’00”S y Longitud
79d09’00”W aproximadamente
Delimitación de la cuadrícula que contiene la cuenca en Coordenadas UTM
Coordenada ESTE Coordenada NORTE
700000 9528000
701000 9525000
711000 9525000
710000 9529000
Cotas minina en la cuenca: 1.64 km
Cota máxima e la cuenca: 3.65 km
TOMA DE DATOS DE LA CUENCA
Perímetro
Con alambre de cobre delimito el contorno de la cuenca en una carta topográfica escalas
1:50000. Mido la longitud con la que inicio, luego de delimitar corto el alambre y mido la
longitud sóbrate. La diferencia es igual al perímetro traslado las escala y obtengo el dato.
Li (inicial) = 77 cm
Ls (sobrante) =24.5 cm
Perímetro = Li – Ls = 52.5 cm → 26.25 Km (a escala)
Ortofotografia Sigtierras NVII-B4

3. Área
Recorté un pedazo de 18cm x12 cm de papel el cual usare de patrón de área que equivale a (9
km x 6 km) 54 km2 sobre la carta topográfica escalas 1:50000.
Con el papel recorto en el contorno de la cuenca sobre la carta topográfica escalas 1:50000.
Peso en la balanza en papel patrón (la balanza se basa en una regla graduada y una moneda de
un centavo de 2,2 g), con sencillos cálculos obtenemos que:
Papel patrón: Área = 54 km2 → Masa = 2.05 gr
Recorte de papel: Área = X km2 → Masa = 0.94 gr
Área = 24.7 km2

4. CARACTERÍSTICAS DE LA CUENCA
Es una cuenca endoreicaque drena las tierras señaladas, con el método de el alambre de cobre
determinamos el perímetro, la longitud axial de la cuenca y la longitud total de las corrientes de
agua en km.
El curso de agua es Perenne (según la carta topográfica)
El área de drenaje es de 24.7 km2
El perímetro es aproximadamente 26.25 km
Este rio es de orden 3
Rio Capamaco
Corriente de agua
(numeradas desde
la salida)
Divisoria
Longitud en km
1 1.725
2 1.450
3 1.150
4 1.750
5 1.550
6 3.775
6.1 2.950
6.1.1 1.100
6.2 0.800
7 1.325
8 0.425
Rio (Curso de agua
más largo)
12.550 (km)
Longitud total 30.550 (km)

5. Índice de Grávelas (Kc)
퐾푐 =
푃푒푟푖푚푒푡푟표 푑푒 푙푎 푐푢푒푛푐푎
2휋√퐴푟푒푎 푑푒 푑푟푒푛푎푗푒 푑푒 푙푎 푐푢푒푛푐푎
휋
=
26.25 푘푚
2휋√24.7 푘푚2
휋
Kc = 1.49
Factor de forma (Kf)
퐾푓 =
퐴푟푒푎 푑푒 푑푟푒푛푎푗푒 푑푒 푙푎 푐푢푒푛푐푎
(퐿표푛푔푖푡푢푑 푎푥푖푎푙 푑푒 푙푎 푐푢푎푛푐푎)2 =
24.7 푘푚2
(12.55 푘푚)2
Kf = 0.157
Densidad de drenaje (Dd)
퐷푑 =
퐿표푛푔푖푡푢푑 푡표푡푎푙 푑푒 푙푎푠 푐표푟푟푖푒푛푡푒푠 푑푒 푎푔푢푎 푒푛 푙푎 푐푢푎푛푐푎
퐴푟푒푎 푡표푡푎푙 푑푒 푙푎 퐶푢푒푛푐푎
=
30.55 푘푚
24.7 푘푚2
Dd = 1.24
푘푚
푘푚2
Extensión media de la escorrentía superficial
푙 =
퐴푟푒푎푑푒 푑푟푒푛푎푗푒 푡표푡푎푙 푑푒 푙푎 퐶푢푒푛푐푎
4 (퐿표푛푔푖푡푢푑 푡표푡푎푙 푑푒 푙푎푠 푐표푟푟푖푒푛푡푒푠 푑푒 푎푔푢푎 푒푛 푙푎 푐푢푎푛푐푎)
=
24.7 푘푚2
4 ∗ 30.55 푘푚
l = 0.202 푘푚
Sinuosidad de las corrientes de agua
Longitud del rio principal a lo largo de su cauce (L) = 12.55 km
Longitud recta del valle del rio (Lt) = 9.75 km
S = L/Lt (sinuosidad media)
Longitud recta (cuerda) = 19.5 cm
Longitud axial (altura) = 1.4 cm
Radio = 34.65 cm
Longitud de arco = 19.77 cm
Longitud del cauce a lo largo del rio: Recto: 9.75 km
Curva: 9.89 km
푆푟푒푐푡표 =
12.55 푘푚
9.75 푘푚
= 1.29 , 푆푐푢푟푣표 =
12.55 푘푚
9.89푘푚
= 1.27
Es un rio con alineación moderada de sinuosidad 1.28.

6. CONCLUSIONES:
La cuenca del río Capamaco está localizada en la vertiente occidental de la cordillera Occidental
de los Andes Ecuatorianos.
La cuenca tiene un desarrollo longitudinal controlado por la pendiente del terreno.
Las medidas de perímetro y de área son muy inexactas ya que entre menor sea la escala y
medida más perímetro y área tendrá la cuenca.
RECOMENDACIONES:
Recomiendo el uso de La ortofotografía del SIG tierras, en la que todos los elementos
presentan la misma escala, libre de errores y deformaciones, con la misma validez de un plano
cartográfico.
BIBLIOGRAFÍA:
Hidrología, Monsalve
Geometría, Calvache

7. ANEXOS:
Afluente de agua en la cuenca (NVII-B4)
Delimitación de Cuenca, (con software)
