- 1. Sebastián Santayana Vela Manejode cuencas hidrográficas Introducción al manejo de cuencas La Molina, 2018 Maestría en Gestión Integral de Cuencas Hidrográficas Cuenca hidrográfica

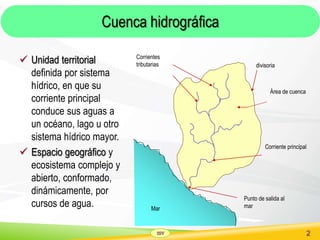

- 2. SSV 2 divisoria Área decuenca Corriente principal Punto de salida al mar Corrientes tributarias Mar Unidad territorial definida por sistema hídrico, en que su corriente principal conduce sus aguas a un océano, lago u otro sistema hídrico mayor. Espacio geográfico y ecosistema complejo y abierto, conformado, dinámicamente, por cursos de agua. Cuenca hidrográfica
- 3. SSV 3 Encuenca convergen diversos actores, intereses y usos: población y consumo humano; ganadería, agricultura, industria, energía, minería, etc. Se considera como unidad de planificación y gestión del territorio. Cuenca hidrográfica

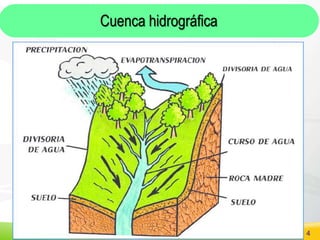

- 4.

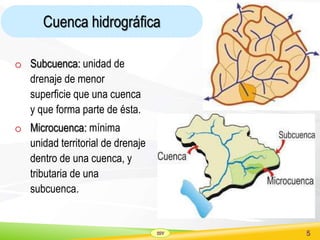

- 5. SSV 5 Cuenca hidrográfica oSubcuenca: unidad de drenaje de menor superficie que una cuenca y que forma parte de ésta. o Microcuenca: mínima unidad territorial de drenaje dentro de una cuenca, y tributaria de una subcuenca.

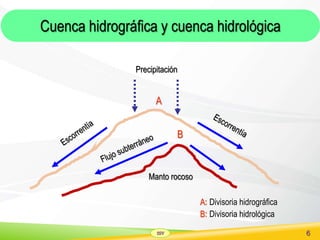

- 6. SSV 6 Cuenca hidrográficay cuenca hidrológica Precipitación A: Divisoria hidrográfica B: Divisoria hidrológica Manto rocoso A B

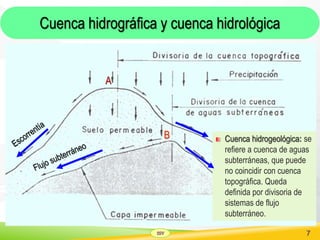

- 7. SSV 7 Cuenca hidrográficay cuenca hidrológica Cuenca hidrogeológica: se refiere a cuenca de aguas subterráneas, que puede no coincidir con cuenca topográfica. Queda definida por divisoria de sistemas de flujo subterráneo. A B

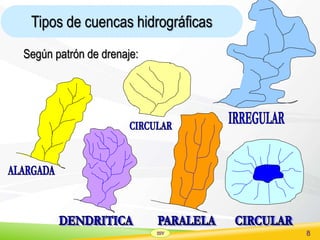

- 8. SSV 8 Tipos decuencas hidrográficas Según patrón de drenaje:

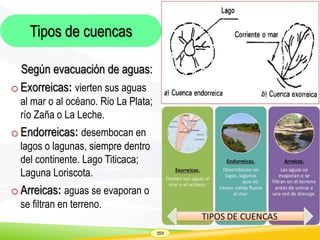

- 9. SSV Según evacuación deaguas: o Exorreicas: vierten sus aguas al mar o al océano. Rio La Plata; río Zaña o La Leche. o Endorreicas: desembocan en lagos o lagunas, siempre dentro del continente. Lago Titicaca; Laguna Loriscota. o Arreicas: aguas se evaporan o se filtran en terreno. Tipos de cuencas
- 10. SSV 10 División decuencas Zonificación espacial por altitud Parte alta Parte media Parte baja Cauce principal Zonificación espacial por áreas homogéneas Tierras planas Montañas Valles Laderas

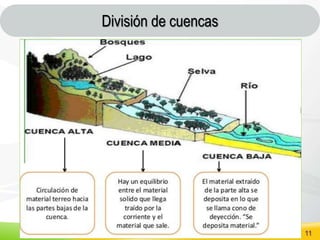

- 11. SSV 11 División decuencas

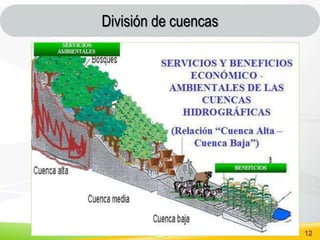

- 12. SSV 12 División decuencas

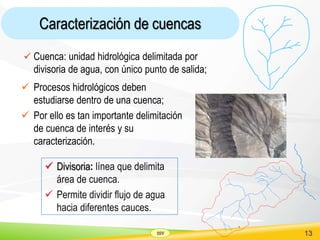

- 13. SSV 13 Caracterización decuencas Divisoria: línea que delimita área de cuenca. Permite dividir flujo de agua hacia diferentes cauces. Cuenca: unidad hidrológica delimitada por divisoria de agua, con único punto de salida; Procesos hidrológicos deben estudiarse dentro de una cuenca; Por ello es tan importante delimitación de cuenca de interés y su caracterización.

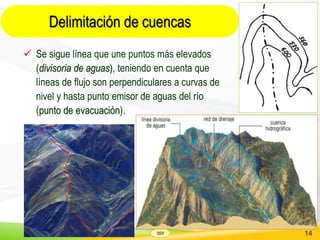

- 14. SSV 14 Delimitación decuencas Se sigue línea que une puntos más elevados (divisoria de aguas), teniendo en cuenta que líneas de flujo son perpendiculares a curvas de nivel y hasta punto emisor de aguas del río (punto de evacuación).

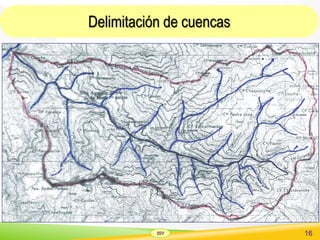

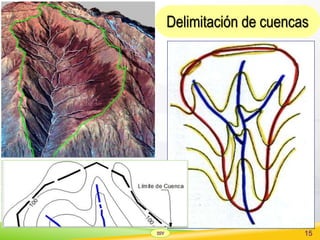

- 15. SSV 15 Delimitación decuencas
- 16. SSV 16 Delimitación decuencas

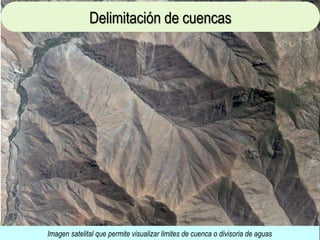

- 17. SSV 17 Delimitación decuencas Imagen satelital que permite visualizar limites de cuenca o divisoria de aguas

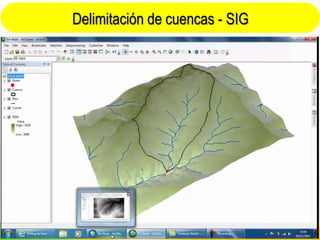

- 18. SSV 18 Delimitación decuencas - SIG

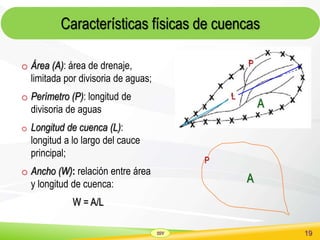

- 19. SSV 19 Características físicasde cuencas o Área (A): área de drenaje, limitada por divisoria de aguas; o Perímetro (P): longitud de divisoria de aguas o Longitud de cuenca (L): longitud a lo largo del cauce principal; o Ancho (W): relación entre área y longitud de cuenca: W = A/L A P A P L

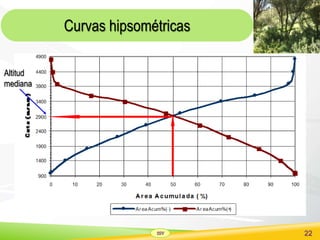

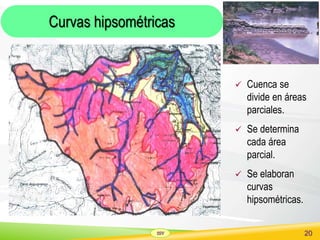

- 20. SSV 20 Curvas hipsométricas Cuenca se divide en áreas parciales. Se determina cada área parcial. Se elaboran curvas hipsométricas.

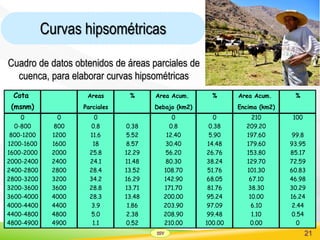

- 21. SSV 21 Curvas hipsométricas CotaAreas % Area Acum. % Area Acum. % (msnm) Parciales Debajo (km2) Encima (km2) 0 0 0 0 0 210 100 0-800 800 0.8 0.38 0.8 0.38 209.20 800-1200 1200 11.6 5.52 12.40 5.90 197.60 99.8 1200-1600 1600 18 8.57 30.40 14.48 179.60 93.95 1600-2000 2000 25.8 12.29 56.20 26.76 153.80 85.17 2000-2400 2400 24.1 11.48 80.30 38.24 129.70 72.59 2400-2800 2800 28.4 13.52 108.70 51.76 101.30 60.83 2800-3200 3200 34.2 16.29 142.90 68.05 67.10 46.98 3200-3600 3600 28.8 13.71 171.70 81.76 38.30 30.29 3600-4000 4000 28.3 13.48 200.00 95.24 10.00 16.24 4000-4400 4400 3.9 1.86 203.90 97.09 6.10 2.44 4400-4800 4800 5.0 2.38 208.90 99.48 1.10 0.54 4800-4900 4900 1.1 0.52 210.00 100.00 0.00 0 Cuadro de datos obtenidos de áreas parciales de cuenca, para elaborar curvas hipsométricas
- 22.

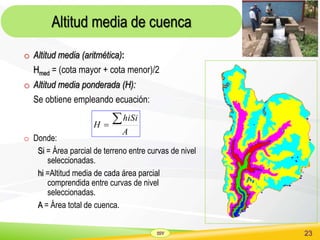

- 23. SSV 23 Altitud mediade cuenca o Altitud media (aritmética): Hmed = (cota mayor + cota menor)/2 o Altitud media ponderada (H): Se obtiene empleando ecuación: o Donde: Si = Área parcial de terreno entre curvas de nivel seleccionadas. hi =Altitud media de cada área parcial comprendida entre curvas de nivel seleccionadas. A = Área total de cuenca. A hiSi H

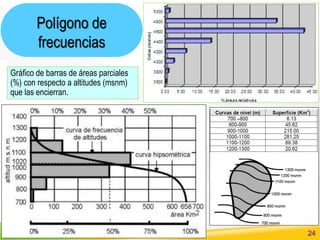

- 24. SSV 24 Polígono de frecuencias Gráficode barras de áreas parciales (%) con respecto a altitudes (msnm) que las encierran.

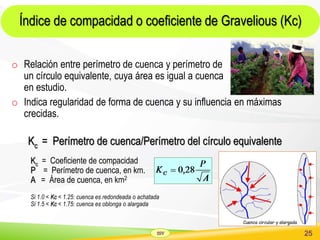

- 25. SSV 25 Índice decompacidad o coeficiente de Gravelious (Kc) o Relación entre perímetro de cuenca y perímetro de un círculo equivalente, cuya área es igual a cuenca en estudio. o Indica regularidad de forma de cuenca y su influencia en máximas crecidas. Kc = Perímetro de cuenca/Perímetro del círculo equivalente Kc = Coeficiente de compacidad P = Perímetro de cuenca, en km. A = Área de cuenca, en km2 Si 1.0 < Kc < 1.25: cuenca es redondeada o achatada Si 1.5 < Kc < 1.75: cuenca es oblonga o alargada
- 26. SSV 26 Rectángulo equivalente Rectángulo de igual área, perímetro, coeficiente de compacidad e hipsometría; relaciona perímetro y área de una cuenca, tratando de reducirla a dimensiones de un rectángulo. Curvas de nivel son rectas paralelas al lado menor, y desagüe de cuenca, que es un punto, queda convertido en lado menor del rectángulo.
- 27. SSV 27 Rectángulo equivalente Para construcción del rectángulo, se parte del perímetro (P) y área de cuenca (A). Si lados menor y mayor del rectángulo son, respectivamente, L1 y L2, entonces: A=LL 21 0.28 AK=)L+L(2=P c 21 }) Kc 12,1(11{ 12,1 AKc l 2 Kc = Coeficiente de Compacidad A = Área de cuenca L = Lado mayor del rectángulo l = Lado menor del rectángulo Altitud sobre el nivel del mar (msnm) 2150 2400 2800 3200 3600 4000 4400 4800 5200 5550 -1,9--- 3,1 ------ 4,4 -------3,75 ------- 4,4 ----------- 6,2 ------------- 5,65 --------1,9--------5,2 ------ Valores de Ci (km). L = ci = 36,5 km }) Kc 12,1(11{ 12,1 AKc L 2
- 28. SSV 28 Pendiente delcauce principal Punto Dist. de L (km) Cota (m) L A B C D E F 0,0 12.4 30.2 41.0 63.7 74.0 83.2 372 (*) 400 450 500 550 600 621 (*)

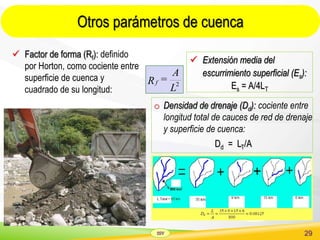

- 29. SSV 29 Otros parámetrosde cuenca Factor de forma (Rf): definido por Horton, como cociente entre superficie de cuenca y cuadrado de su longitud: 2 L A =Rf Extensión media del escurrimiento superficial (Es): Es = A/4LT o Densidad de drenaje (Dd): cociente entre longitud total de cauces de red de drenaje y superficie de cuenca: Dd = LT/A

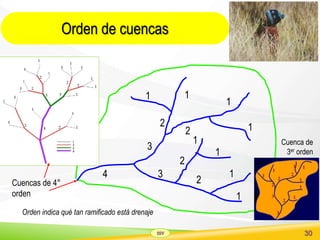

- 30. SSV 30 Orden decuencas 1 1 Cuencas de 4° orden Orden indica qué tan ramificado está drenaje 4 2 Cuenca de 3er orden 1 1 1 1 1 1 2 2 2 3 3

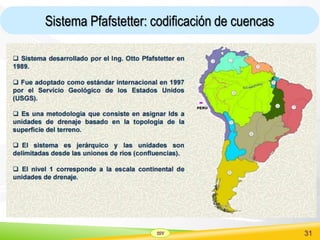

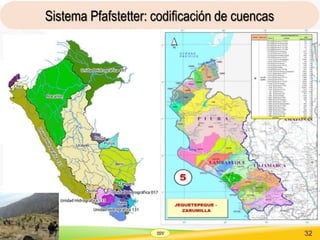

- 31. SSV 31 Sistema Pfafstetter:codificación de cuencas
- 32. SSV 32 Sistema Pfafstetter:codificación de cuencas

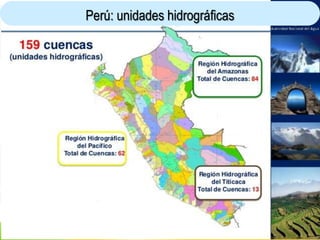

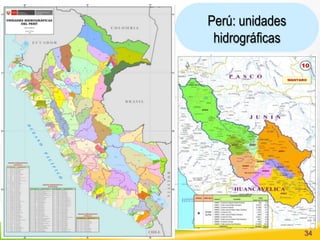

- 33. SSV 33 Perú: unidadeshidrográficas
- 34.

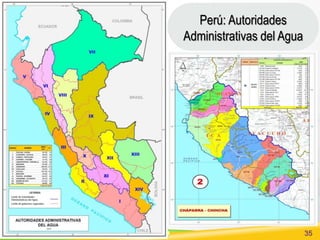

- 35.

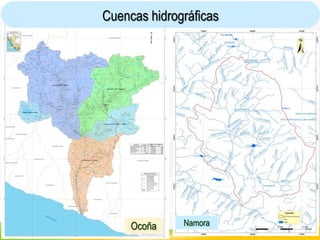

- 36.
- 37.

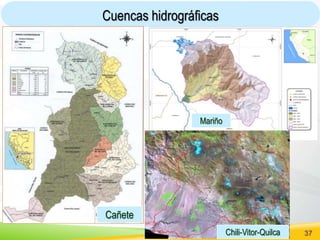

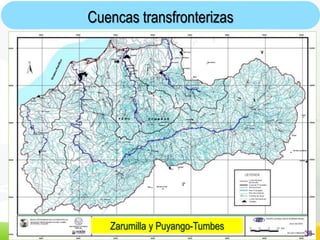

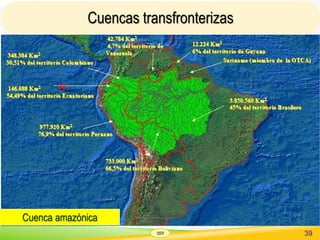

- 38. SSV 38 Cuencas transfronterizas Zarumillay Puyango-Tumbes
- 39.

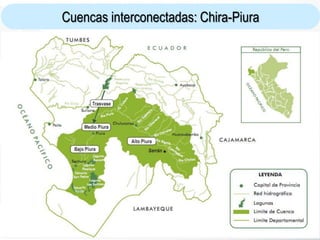

- 40.
- 41.

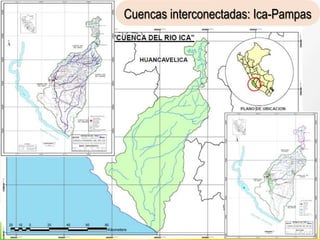

- 42.

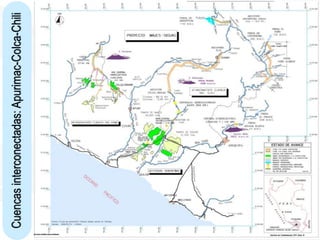

- 43.

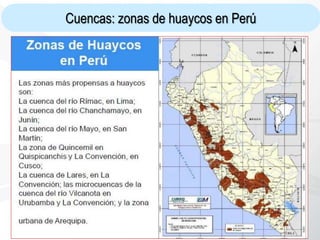

- 44. Cuencas: zonas dehuaycos en Perú

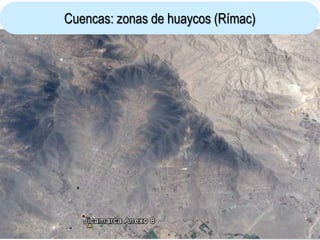

- 45. 45 Cuencas: zonas dehuaycos (Rímac)

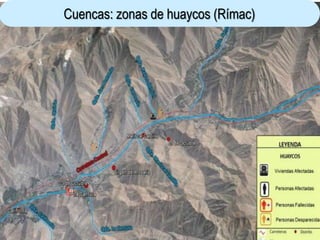

- 46. 46 Cuencas: zonas dehuaycos (Rímac)

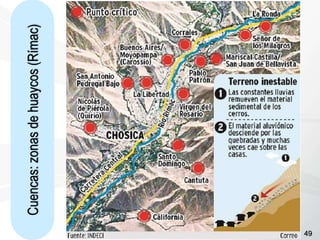

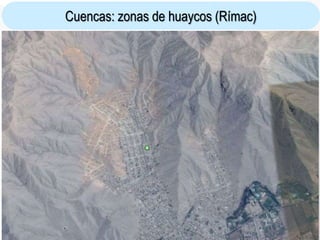

- 47. 47 Cuencas: zonas dehuaycos (Rímac)

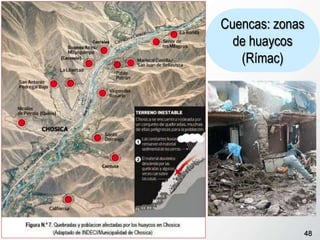

- 48.
- 49.
- 50. SSV 50 GRACIAS El manejode cuencas es responsabilidad de todos… mañana puede ser demasiado tarde… ssantayana@lamolina.edu.pe; ssantayana@gmail.com
