INFORME Nº 01 – INFORME PARCIAL DE PRE-INVERSION
“SERVICIO DE CONSULTORÍA PARA LA ELABORACION
DEL ESTUDIO A NIVEL DE PRE-INVERSION Y EXPEDIENTE
TECNICO DEL PROYECTO “MEJORAMIENTO Y
RECUPERACION DE LA CAPACIDAD DE
SUBESTACUIONES DE DISTRIBUCION, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO
SUBTERRANEAS EN EL DISTRITO DE AREQUIPA”
INFORME Nº 01
INFORME PARCIAL DE PRE-INVERSION
AREQUIPA, MAYO DEL 2022
0001

SERVICIO DE CONSULTORÍA PARA LA ELABORACION DEL ESTUDIO A NIVEL
DE PRE-INVERSION Y EXPEDIENTE TECNICO DEL PROYECTO
“MEJORAMIENTO Y RECUPERACION DE LA CAPACIDAD DE
SUBESTACUIONES DE DISTRIBUCION, REDES SECUNDARIAS Y DE
ALUMBRADO PUBLICO SUBTERRANEAS EN EL DISTRITO DE AREQUIPA”
ÍNDICE
1 ASPECTOS GENERALES
1.1 NOMBRE DEL PROYECTO
1.2 ANTECEDENTES DEL PROYECTO
1.3 SUBESTACIONES DE DISTRIBUCION BENEFICIADAS, DETERMINACIÓN DE LOS ALCANCES
FINALES DEL PROYECTO
1.4 UBICACIÓN Y ACCESOS
1.4.1. Ubicación del Área de Influencia del Proyecto
1.4.2. Área de Estudio
1.4.3. Vías de Acceso
1.5 UNIDAD FORMULADORA Y EJECUTORA
1.6 PARTICIPACIÓN DE LAS ENTIDADES INVOLUCRADAS Y DE LOS BENEFICIARIOS
1.7 MARCO DE REFERENCIA
1.7.1 Antecedentes del Proyecto
1.7.2 Lineamientos de Política relacionados con el Proyecto.
2 IDENTIFICACIÓN
2.2 DIAGNÓSTICO
2.2.1 Área del Estudio
2.2.2 Ubicación del Área de Influencia del Proyecto
2.2.3 Ubicación Política y Geográfica
2.2.4 Área de Estudio
2.2.5 Vías de Acceso
2.2.6 Servicio Público con Brecha Identificada y Priorizada Relacionada con el Proyecto
2.2.7 Unidad Productora de Bienes y Servicios (UP) en los que Intervendrá el Proyecto
2.2.8 Los Involucrados en el Proyecto
2.3 DEFINICIÓN DEL PROBLEMA SUS CAUSAS Y EFECTOS
2.3.1 Definición del problema central
2.3.2 Análisis de causas y efectos
2.4 OBJETIVO DEL PROYECTO
2.4.1 Medios
2.4.2 Fines
3 FORMULACION
3.1 INTRODUCCIÓN
3.2 HORIZONTES DE EVALUACIÓN
3.3 FUENTES DE INFORMACIÓN
0002

3.4 METODOLOGÍA PARA LA DETERMINACIÓN DE LA TASA DE CRECIMIENTO DE LAS VENTAS DE
ENERGÍA
3.4.1 Método de Extrapolación de Tendencias
3.4.2 Tipos de Regresión
3.5 FACTOR DE CARGA, FACTOR DE PÉRDIDAS, FACTOR DE CONTRIBUCIÓN A LA PUNTA Y
FACTOR DE SIMULTANEIDAD
3.6 PÉRDIDAS DE ENERGÍA Y POTENCIA ELÉCTRICA EN DISTRIBUCIÓN
3.7 INFORMACIÓN HISTÓRICA DE VENTAS DE ENERGÍA A USUARIOS MENORES – SISTEMA
ELÉCTRICO.
3.8 DETERMINACIÓN DE LA TASA DE CRECIMIENTO DE LA DEMANDA DE ENERGÍA – USUARIOS
MENORES.
3.8.1 Determinación de las Curvas de Ajuste de las Ventas a Usuarios Menores
3.8.2 Determinación de las Tasas de Crecimiento (Ventas Globales), Según Ecuación de Ajuste
3.8.3 Proyección de las Ventas de Energía de Usuarios BT – Tasas de Crecimiento por Año de Evaluación
3.9 INFORMACIÓN DE DEMANDAS FUTURAS
3.10 PROYECCIÓN DE POBLACIÓN Y NÚMERO DE VIVIENDAS
3.11 CONSUMO POR CARGAS DE ALUMBRADO PÚBLICO
3.12 PROYECCIÓN DE LA DEMANDA DE POTENCIA Y ENERGÍA
3.12.1 Metodología de la Proyección del Mercado Eléctrico
3.12.2 Proyección de la Población Beneficiada
3.12.3 Proyección de la Usuarios Beneficiados
3.12.4 Proyección de las Ventas de Energía Usuarios SP (Baja tensión)
3.12.5 Proyección de las Ventas de Energía de Alumbrado Público (Baja tensión)
3.12.6 Proyección de la Demanda de Potencia Usuarios SP (Baja tensión)
3.12.7 Proyección de la Demanda de Potencia de Alumbrado Público (Baja tensión)
3.12.8 Proyección de la Demanda de Potencia de Usuarios de Media Tensión (Media tensión)
3.12.9 Proyección de las Pérdidas de Potencia en las Redes de Distribución Eléctrica
3.12.10Proyección Total de la Demanda, Incluye Pérdidas Totales
3.12.11RESUMEN DE LA PROYECCIÓN DE LA DEMANDA DE POTENCIA Y ENERGÍA (ventas incluye
Pérdidas)
3.13 BALANCE OFERTA Y DEMANDA DEL PROYECTO
4. Anexos
0003

INFORME PARCIAL DEL ESTUDIO DE PREINVERSION
Página 4 de 65

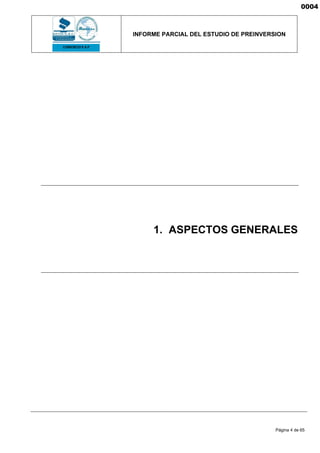

1. ASPECTOS GENERALES
0004

Página 5 de 65

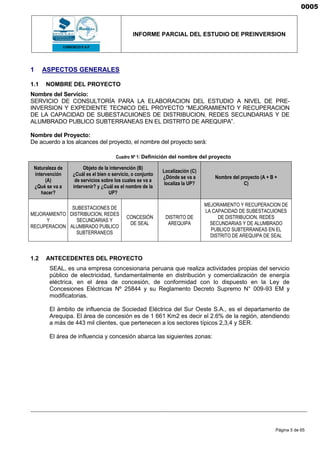

Nombre del Servicio:
SERVICIO DE CONSULTORÍA PARA LA ELABORACION DEL ESTUDIO A NIVEL DE PRE-
INVERSION Y EXPEDIENTE TECNICO DEL PROYECTO “MEJORAMIENTO Y RECUPERACION
DE LA CAPACIDAD DE SUBESTACUIONES DE DISTRIBUCION, REDES SECUNDARIAS Y DE
ALUMBRADO PUBLICO SUBTERRANEAS EN EL DISTRITO DE AREQUIPA”.
Nombre del Proyecto:
De acuerdo a los alcances del proyecto, el nombre del proyecto será:
Cuadro Nº 1: Definición del nombre del proyecto
Naturaleza de
intervención
(A)
¿Qué se va a
hacer?
Objeto de la intervención (B)
¿Cuál es el bien o servicio, o conjunto
de servicios sobre los cuales se va a
intervenir? y ¿Cuál es el nombre de la
UP?
Localización (C)
¿Dónde se va a
localiza la UP?
Nombre del proyecto (A + B +
C)
MEJORAMIENTO
Y
RECUPERACION
SUBESTACIONES DE
DISTRIBUCION, REDES
SECUNDARIAS Y
ALUMBRADO PUBLICO
SUBTERRANEOS
CONCESIÓN
DE SEAL
DISTRITO DE
AREQUIPA
MEJORAMIENTO Y RECUPERACION DE
LA CAPACIDAD DE SUBESTACUIONES
DE DISTRIBUCION, REDES
SECUNDARIAS Y DE ALUMBRADO
PUBLICO SUBTERRANEAS EN EL
DISTRITO DE AREQUIPA DE SEAL
1.2 ANTECEDENTES DEL PROYECTO
SEAL, es una empresa concesionaria peruana que realiza actividades propias del servicio
público de electricidad, fundamentalmente en distribución y comercialización de energía
eléctrica, en el área de concesión, de conformidad con lo dispuesto en la Ley de
Concesiones Eléctricas Nº 25844 y su Reglamento Decreto Supremo N° 009-93 EM y
modificatorias.
El ámbito de influencia de Sociedad Eléctrica del Sur Oeste S.A., es el departamento de
Arequipa. El área de concesión es de 1 661 Km2 es decir el 2.6% de la región, atendiendo
a más de 443 mil clientes, que pertenecen a los sectores típicos 2,3,4 y SER.
El área de influencia y concesión abarca las siguientes zonas:
0005

Página 6 de 65
Dentro del área de influencia del Distrito de Arequipa, SEAL a construido redes de
distribución aéreas y subterráneas en Media Tensión, los cuales han sido distribuidos a los
usuarios finales a través de Redes secundarias y Alumbrado Público subterráneos, los
cuales a la fecha se encuentran con ductos y buzones deteriorados, que ocasionan perdidas
de energía en BT mayores a lo estipulado en las normas de calidad y suministro de la
NTCSE.
Los ductos de redes BT no solo conducen los conductores de redes secundarias, sino
también redes de comunicación y en los buzones se observa que por la antigüedad de las
instalaciones se encuentran cables autoportantes que no son adecuados para instalaciones
subterráneas, también se observa que, los poste de alumbrado público son de fierro
galvanizado que a la fecha se encuentran oxidados con los cables a la intemperie, por lo que
para tener redes eléctricas que operen en condiciones seguras y operativamente
confiables, se requiere el mejoramiento y recuperación de la capacidad operativa la
prestación del servicio público de electricidad; por tanto, constituyen instalaciones eléctricas
0006

Página 7 de 65
inseguras con alto potencial de riesgo eléctrico para la seguridad pública y con mala calidad
de servicio; por lo que se requiere realizar la renovación de las redes de distribución,
totalmente nuevas acorde con la normatividad vigente.
En el contexto general descrito, SEAL ha previsto encargar al Consorcio K&P la elaboración del
“SERVICIO DE CONSULTORÍA PARA LA ELABORACION DEL ESTUDIO A NIVEL DE PRE-
INVERSION Y EXPEDIENTE TECNICO DEL PROYECTO “MEJORAMIENTO Y
RECUPERACION DE LA CAPACIDAD DE SUBESTACUIONES DE DISTRIBUCION, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRANEAS EN EL DISTRITO DE
AREQUIPA”
1.3 SUBESTACIONES DE DISTRIBUCION BENEFICIADAS, DETERMINACIÓN DE LOS
ALCANCES FINALES DEL PROYECTO
De las coordinaciones realizadas con representantes de SEAL S.A. y los términos de referencia
del servicio, las SEDs a intervenir son las siguientes:
Cuadro Nº 2: SEDs a intervenir
Nº SED (Según TdR)
Alimentador
MT
SET
1 1422 GOYENECHE LAMBRAMANI
2 1421 PARRA PARQUE INDUSTRIAL
3 1285 (4713) SACOS DEL SUR PARQUE INDUSTRIAL
4 4928 SACOS DEL SUR PARQUE INDUSTRIAL
9 1405 (4164) VENEZUELA PARQUE INDUSTRIAL
10 1280 VENEZUELA PARQUE INDUSTRIAL
17 1462 (5046) LA ISLA PORONGOCHE
18 2393 LA ISLA PORONGOCHE
23 4716 LA MARINA SAN LAZARO
24 1089 (4941) LA MARINA SAN LAZARO
25 1552 MIRAFLORES SAN LAZARO
26 1447 MIRAFLORES SAN LAZARO
0007

Página 8 de 65
1.4 UBICACIÓN Y ACCESOS

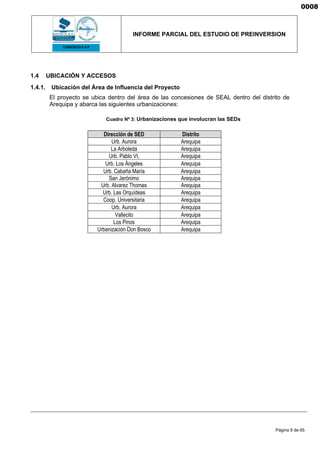

1.4.1. Ubicación del Área de Influencia del Proyecto
El proyecto se ubica dentro del área de las concesiones de SEAL dentro del distrito de
Arequipa y abarca las siguientes urbanizaciones:
Cuadro Nº 3: Urbanizaciones que involucran las SEDs
Dirección de SED Distrito
Urb. Aurora Arequipa
La Arboleda Arequipa
Urb. Pablo VI, Arequipa
Urb. Los Ángeles Arequipa
Urb. Cabaña María Arequipa
San Jerónimo Arequipa
Urb. Alvarez Thomas Arequipa
Urb. Las Orquídeas Arequipa
Coop. Universitaria Arequipa
Urb. Aurora Arequipa
Vallecito Arequipa
Los Pinos Arequipa
Urbanización Don Bosco Arequipa
0008

Página 9 de 65
Figura 1. Ubicación Departamental
0009

Página 10 de 65
Figura 2. Ubicación Provincial - Distrital
0010

Página 11 de 65

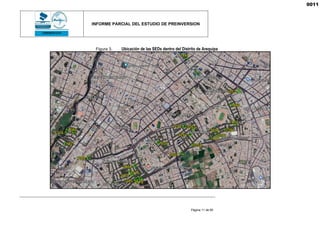

Figura 3. Ubicación de las SEDs dentro del Distrito de Arequipa
0011

Página 12 de 65

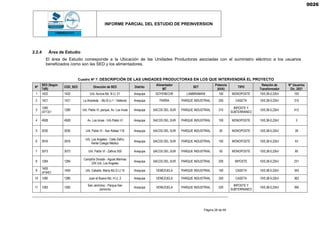

1.4.2. Área de Estudio
El área de estudio comprende el área de influencia de las Redes secundarias de llas SEDs
involucradas en el proyecto, los cuales se muestra en el siguiente cuadro:

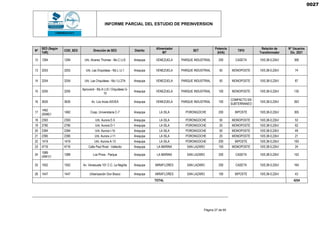

Cuadro Nº 4: Oferta Disponible
Nº
SED (Según
TdR)
Dirección de SED
Alimentador
MT
SET
Potencia
(kVA)
N° Usuarios
Dic_2021
1 1422 Urb. Aurora Mz. B Lt. 01 GOYENECHE LAMBRAMANI 100 100
2 1421 La Arboleda - Mz.B Lt.1 - Vallecito PARRA PARQUE INDUSTRIAL 200 315
3
1285
(4713)1
Urb. Pablo VI, parque, Av. Los
Incas
SACOS DEL SUR PARQUE INDUSTRIAL 315 412
4 4928 Av. Los Incas - Urb Pablo VI SACOS DEL SUR PARQUE INDUSTRIAL 100 3
5 3030 Urb. Pablo VI - San Rafael 118 SACOS DEL SUR PARQUE INDUSTRIAL 50 39
6 3916
Urb. Los Angeles - Calle Zafiro,
frente Colegio Médico
7 3073 Urb. Pablo VI - Zafiros 500 SACOS DEL SUR PARQUE INDUSTRIAL 50 85
8 1284
Campiña Dorada - Aguas Marinas
234 Urb. Los Angeles
9
1405
(4164)1
Urb. Cabaña María Mz.G Lt.15 VENEZUELA PARQUE INDUSTRIAL 100 343
10 1280 Juan el Bueno Mz. H Lt. 2 VENEZUELA PARQUE INDUSTRIAL 320 362
11 1283
San Jerónimo - Parque San
Jerónimo
VENEZUELA PARQUE INDUSTRIAL 320 395
12 1294 Urb. Alvarez Thomas - Mz.C Lt.6 VENEZUELA PARQUE INDUSTRIAL 200 306
13 3253 Urb. Las Orquideas - Mz.L Lt.1 VENEZUELA PARQUE INDUSTRIAL 50 74
14 3254 Urb. Las Orquideas - Mz.l Lt.27A VENEZUELA PARQUE INDUSTRIAL 50 87
15 3255
Aproviord - Mz.A Lt.6 / Orquideas
G-10
VENEZUELA PARQUE INDUSTRIAL 100 130
16 3635 Av. Los Incas ASVEA VENEZUELA PARQUE INDUSTRIAL 100 263
17
1462
(5046)1
Coop. Universitaria C-7 LA ISLA PORONGOCHE 200 305
18 2393 Urb. Aurora E-5 LA ISLA PORONGOCHE 50 53
19 2790 Urb. Aurora D-1 LA ISLA PORONGOCHE 25 62
20 2394 Urb. Aurora l-1b LA ISLA PORONGOCHE 50 49
21 2395 Urb. Aurora J-11 LA ISLA PORONGOCHE 25 21
22 1419 Urb. Aurora A-13 LA ISLA PORONGOCHE 200 193
23 4716 Calle Paul Rivet - Vallecito LA MARINA SAN LAZARO 100 24
24
1089
(4941)1
Los Pinos - Parque LA MARINA SAN LAZARO 200 152
25 1552 Av. Venezuela 101 C.C. La Negrita MIRAFLORES SAN LAZARO 200 164
26 1447 Urbanización Don Bosco MIRAFLORES SAN LAZARO 100 43
TOTAL 4254
0012

Página 13 de 65

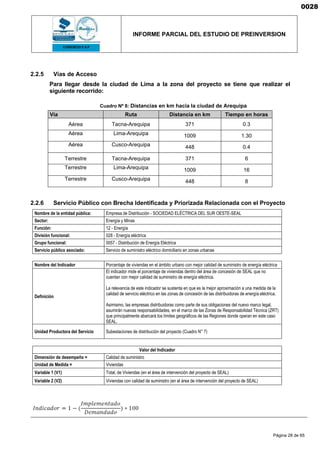

1.4.3. Vías de Acceso
Para llegar desde la ciudad de Lima a la zona del proyecto se tiene que realizar el
siguiente recorrido:
Cuadro Nº 5: Distancias en km hacia la ciudad de Arequipa
Vía Ruta Distancia en km Tiempo en horas
Aérea Tacna-Arequipa 371 0.3
Aérea Lima-Arequipa
1009 1.30
Aérea Cusco-Arequipa
448 0.4
Terrestre Tacna-Arequipa 371 6
Terrestre Lima-Arequipa
1009 16
Terrestre Cusco-Arequipa
448 8
1.5 UNIDAD FORMULADORA Y EJECUTORA
Las siguientes características identificarán a la unidad formuladora y ejecutora del proyecto de
inversión pública:
OFICINA DE PROGRAMACIÓN MULTIANUAL DE INVERSIONES (OPMI)
NIVEL DE GOBIERNO GOBIERNO NACIONAL
SECTOR FONAFE
ENTIDAD SOCIEDAD ELÉCTRICA DEL SUR OESTE-SEAL
NOMBRE DE LA OPMI
ORGANO ENCARGADO DE ELABORAR EL PMI DE LA
SOCIEDAD ELÉCTRICA DEL SUR OESTE - SEAL
RESPONSABLE DE LA
OPMI
JOSE ANTONIO IBARCENA CONCHA
UNIDAD FORMULADORA DEL PROYECTO DE INVERSIÓN (UF)
SECTOR FONAFE
NOMBRE DE LA UF
UF DEL SOCIEDAD ELÉCTRICA DEL SUR OESTE -
SEAL
RESPONSABLE DE LA UF EDDY PEDRO PANTIGOZO ARAGON
0013

Página 14 de 65
UNIDAD EJECUTORA DE INVERSIONES (UEI)
SECTOR FONAFE
NOMBRE DE LA UEI
UEI DEL SOCIEDAD ELÉCTRICA DEL SUR OESTE -
SEAL
RESPONSABLE DE LA UEI LISHART JAIME SALAZAR LEON
UNIDAD EJECUTORA PRESUPUESTAL (UEP)
NOMBRE DE LA UEP 200058 - SOCIEDAD ELECTRICA DEL SUR OESTE S.A.
1.6 PARTICIPACIÓN DE LAS ENTIDADES INVOLUCRADAS Y DE LOS BENEFICIARIOS
Para el desarrollo del proyecto es necesaria la participación activa y decidida de las autoridades
locales, regionales y de beneficiarios para garantizar la buena ejecución del proyecto. Entre los
involucrados tenemos:
a) Empresa SEAL S.A.
SEAL fue constituida por escritura pública de fecha 18 de marzo de 1905, otorgada ante
Notario Público José María Tejeda. Posteriormente, por escritura pública de fecha 30 de
noviembre de 1999, otorgada ante Notario Público de la ciudad de Arequipa Carlos
Gómez De La Torre Rivera, la empresa se adecuó a la Ley Nº 26887, Ley General de
Sociedades. La empresa se encuentra inscrita ante la Superintendencia Nacional de los
Registros Públicos – SUNARP, en la Partida Nº 11001297, del Registro de Personas
Jurídicas – Sociedades Mercantiles de la Zona Registral Nro. XII – Sede Arequipa.
Sus actividades se desarrollan bajo el marco de la Ley de Concesiones Eléctricas D.L.
25844 y su Reglamento D.S. 009-93-EM y toda la legislación y normas vigentes
inherentes a la empresa.
Arequipa. El área de concesión es de 1 661 Km2 es decir el 2.6% de la región,
atendiendo a más de 443 mil clientes, que pertenecen a los sectores típicos 2,3,4 y SER.
SEAL participará como la unidad formuladora, ejecutora y operadora del Proyecto. El
compromiso de SEAL en este proyecto es la elaboración de los estudios de Pre
inversión y definitivos, ejecución de obra, y posteriormente la operación y mantenimiento
del proyecto.
0014

Página 15 de 65
b) Gobierno Central/MEM
Planifica y ejecuta a través del MEM proyectos de electrificación en zonas de
concesión, mediante mecanismos reembolsables, orientados a mejorar la calidad de
vida de la población y el uso productivo de la energía eléctrica.
c) Gobiernos Locales
Desarrollan y ejecutan proyectos de infraestructura pública en el sector eléctrico para
el desarrollo agroindustrial, comercial y turístico de la región.
d) Osinergmin
Velar por el cumplimiento de los plazos de atención asignados a las concesionarias
para la atención de los usuarios solicitantes.
e) Beneficiarios
Los beneficiados directos son los usuarios finales que se encuentran dentro del área
de influencia del servicio eléctrico de las redes secundarias de las SEDs involucradas
en el proyecto.
La participación de la población, como principales beneficiarios, consistirá en brindar
toda la información necesaria para los diferentes estudios en la etapa de elaboración
del proyecto y el pago de las tarifas por el consumo de energía eléctrica en la etapa
de operacional y mantenimiento.
f) Contratista
Ésta coordinará con la empresa SEAL sobre la adecuada ejecución del proyecto, y
sobre el cumplimiento de las metas previstas en los programas y planes a los cuales
pertenece el presente proyecto.
1.7 MARCO DE REFERENCIA
1.7.1 Antecedentes del Proyecto
SEAL es una empresa concesionaria peruana que realiza actividades propias del servicio
público de electricidad, fundamentalmente en distribución y comercialización de energía
eléctrica, en el área de concesión, de conformidad con lo dispuesto en la Ley de
Concesiones Eléctricas Nº 25844 y su Reglamento Decreto Supremo N° 009-93 EM y
modificatorias.
0015

Página 16 de 65

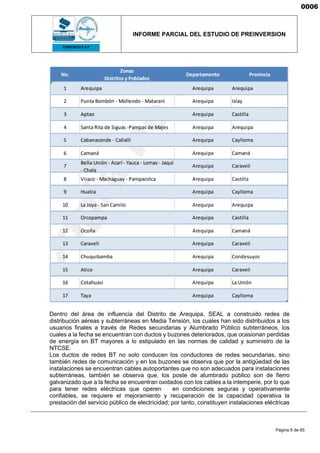

Dentro del área de influencia del Distrito de Arequipa, SEAL ha construido redes de
distribución aéreas y subterráneas en Media Tensión, los cuales han sido distribuidos a los
usuarios finales a través de Redes secundarias y Alumbrado Público subterráneos, los
cuales a la fecha se encuentran con infraestructura deteriorada, que como consecuencia
ocasionan perdidas de energía en BT mayores a lo estipulado en las normas de calidad y
suministro de la NTCSE.
Los ductos de redes BT no solo conducen los conductores de redes secundarias, sino
también redes de comunicación y en los buzones se observa que por la antigüedad de las
instalaciones se encuentran cables autoportantes que no son adecuados para instalaciones
subterráneas, lo cual podemos apreciar en las siguientes imágenes:
0016

Página 17 de 65
0017

Página 18 de 65
También se observa que, los postes de alumbrado público son de fierro galvanizado que a
la fecha se encuentran oxidados con los cables a la intemperie, tal como se muestra en las
siguientes imágenes:
De igual modo hay algunos tramos de las redes MT con estructuras antiguas y SED
instalados en tipo biposte de forma inadecuada, lo cual refrendamos con las siguientes
imágenes:
0018

Página 19 de 65

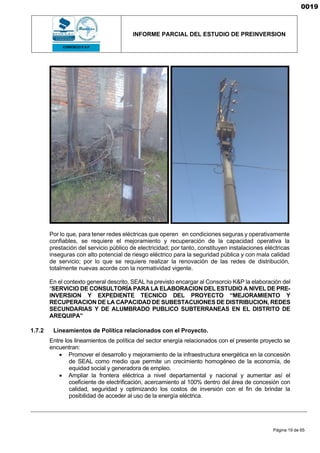

Por lo que, para tener redes eléctricas que operen en condiciones seguras y operativamente
confiables, se requiere el mejoramiento y recuperación de la capacidad operativa la
prestación del servicio público de electricidad; por tanto, constituyen instalaciones eléctricas
inseguras con alto potencial de riesgo eléctrico para la seguridad pública y con mala calidad
de servicio; por lo que se requiere realizar la renovación de las redes de distribución,
totalmente nuevas acorde con la normatividad vigente.
En el contexto general descrito, SEAL ha previsto encargar al Consorcio K&P la elaboración del
“SERVICIO DE CONSULTORÍA PARA LA ELABORACION DEL ESTUDIO A NIVEL DE PRE-
INVERSION Y EXPEDIENTE TECNICO DEL PROYECTO “MEJORAMIENTO Y
RECUPERACION DE LA CAPACIDAD DE SUBESTACUIONES DE DISTRIBUCION, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRANEAS EN EL DISTRITO DE
AREQUIPA”
1.7.2 Lineamientos de Política relacionados con el Proyecto.
Entre los lineamientos de política del sector energía relacionados con el presente proyecto se
encuentran:
• Promover el desarrollo y mejoramiento de la infraestructura energética en la concesión
de SEAL como medio que permite un crecimiento homogéneo de la economía, de
equidad social y generadora de empleo.
• Ampliar la frontera eléctrica a nivel departamental y nacional y aumentar así el
coeficiente de electrificación, acercamiento al 100% dentro del área de concesión con
calidad, seguridad y optimizando los costos de inversión con el fin de brindar la
posibilidad de acceder al uso de la energía eléctrica.
0019

Página 20 de 65
• Sistema Nacional de Programación Multianual y Gestión de Inversiones INVIERTE.PE.
Decreto Legislativo 1252 y su reglamento.
• Decreto Legislativo N° 1001: Decreto Legislativo que regula la inversión en sistemas
Eléctricos ubicados en zonas de concesión de las empresas de distribución eléctrica del
Estado.
• Decreto Supremo N° 029-2008-EM, normas reglamentarias y complementarias al
Decreto Legislativo N° 1001.
• Plan de Inversiones de SEAL.
• Ley de Concesiones Eléctricas Decreto Ley N° 25844.
• Ley de Contrataciones y adquisiciones del estado. Decreto Ley N° 26850 para
descripción de las especificaciones técnicas.
• Código Nacional de Electricidad Suministro 2011
• Norma Técnica DGE “Norma de procedimientos para la elaboración de proyectos y
ejecución de obras en sistemas de distribución y sistemas de utilización en media
tensión en zonas de concesión de distribución R.D N° 018-2002-EM/DGE.
• Decreto supremo D.S. N° 020-97-EM: “Norma técnica de calidad de los servicios
eléctricos”.
0020

Página 21 de 65
2. IDENTIFICACIÓN
0021

Página 22 de 65
2 IDENTIFICACIÓN
“MEJORAMIENTO Y RECUPERACION DE LA CAPACIDAD DE SUBESTACUIONES DE
DISTRIBUCION, REDES SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRANEAS EN
EL DISTRITO DE AREQUIPA”.
2.2 DIAGNÓSTICO
2.2.1 Área del Estudio
2.2.2 Ubicación del Área de Influencia del Proyecto
0022

Página 23 de 65
2.2.3 Ubicación Política y Geográfica
El proyecto tiene la siguiente localización política y geográfica:
Cuadro Nº 6: Ubicación Política del Proyecto
DEPARTAMENTO PROVINCIA DISTRITO
AREQUIPA AREQUIPA AREQUIPA

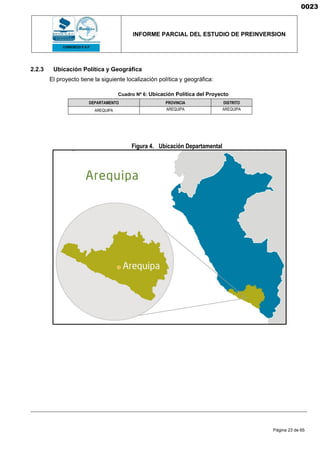

Figura 4. Ubicación Departamental
0023

Página 24 de 65
Figura 5. Ubicación Provincial - Distrital
0024

Página 25 de 65
Figura 6. Ubicación de las SEDs dentro del Distrito de Arequipa
Área
0025

Página 26 de 65
2.2.4 Área de Estudio
El área de Estudio corresponde a la Ubicación de las Unidades Productoras asociadas con el suministro eléctrico a los usuarios
beneficiados como son las SED y los alimentadores.

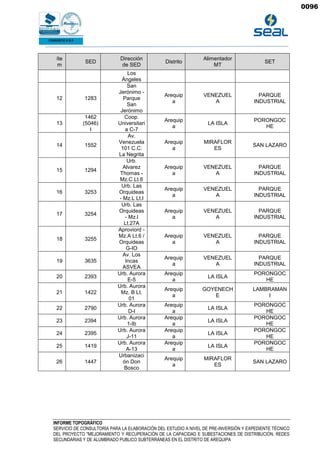

Cuadro Nº 7: DESCRIPCIÓN DE LAS UNIDADES PRODUCTORAS EN LOS QUE INTERVENDRÁ EL PROYECTO
Nº
SED (Según
TdR)
COD_SED Dirección de SED Distrito
Alimentador
MT
SET
Potencia
(kVA)
TIPO
Relación de
Transformador
N° Usuarios
Dic_2021
1 1422 1422 Urb. Aurora Mz. B Lt. 01 Arequipa GOYENECHE LAMBRAMANI 100 MONOPOSTE 10/0,38-0,22kV 100
2 1421 1421 La Arboleda - Mz.B Lt.1 - Vallecito Arequipa PARRA PARQUE INDUSTRIAL 200 CASETA 10/0,38-0,22kV 315
3
1285
(4713)1
1285 Urb. Pablo VI, parque, Av. Los Incas Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 315
BIPOSTE Y
SUBTERRANEO
10/0,38-0,22kV 412
4 4928 4928 Av. Los Incas - Urb Pablo VI Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 100 MONOPOSTE 10/0,38-0,22kV 3
5 3030 3030 Urb. Pablo VI - San Rafael 118 Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 50 MONOPOSTE 10/0,38-0,22kV 39
6 3916 3916
Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 100 MONOPOSTE 10/0,38-0,22kV 43
7 3073 3073 Urb. Pablo VI - Zafiros 500 Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 50 MONOPOSTE 10/0,38-0,22kV 85
8 1284 1284
Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 200 BIPOSTE 10/0,38-0,22kV 231
9
1405
(4164)1
1405 Urb. Cabaña María Mz.G Lt.15 Arequipa VENEZUELA PARQUE INDUSTRIAL 100 CASETA 10/0,38-0,22kV 343
10 1280 1280 Juan el Bueno Mz. H Lt. 2 Arequipa VENEZUELA PARQUE INDUSTRIAL 320 CASETA 10/0,38-0,22kV 362
11 1283 1283
Jerónimo
Arequipa VENEZUELA PARQUE INDUSTRIAL 320
BIPOSTE Y
SUBTERRANEO
10/0,38-0,22kV 395
0026

Página 27 de 65
Nº
SED (Según
TdR)
Alimentador
MT
SET
Potencia
(kVA)
TIPO
Relación de
Transformador
N° Usuarios
Dic_2021
12 1294 1294 Urb. Alvarez Thomas - Mz.C Lt.6 Arequipa VENEZUELA PARQUE INDUSTRIAL 200 CASETA 10/0,38-0,22kV 306
13 3253 3253 Urb. Las Orquideas - Mz.L Lt.1 Arequipa VENEZUELA PARQUE INDUSTRIAL 50 MONOPOSTE 10/0,38-0,22kV 74
14 3254 3254 Urb. Las Orquideas - Mz.l Lt.27A Arequipa VENEZUELA PARQUE INDUSTRIAL 50 MONOPOSTE 10/0,38-0,22kV 87
15 3255 3255
Aproviord - Mz.A Lt.6 / Orquideas G-
10
Arequipa VENEZUELA PARQUE INDUSTRIAL 100 MONOPOSTE 10/0,38-0,22kV 130
16 3635 3635 Av. Los Incas ASVEA Arequipa VENEZUELA PARQUE INDUSTRIAL 100
COMPACTO EN
SUBTERRANEO
10/0,38-0,22kV 263
17
1462
(5046)1
1462 Coop. Universitaria C-7 Arequipa LA ISLA PORONGOCHE 200 BIPOSTE 10/0,38-0,22kV 305
18 2393 2393 Urb. Aurora E-5 Arequipa LA ISLA PORONGOCHE 50 MONOPOSTE 10/0,38-0,22kV 53
19 2790 2790 Urb. Aurora D-1 Arequipa LA ISLA PORONGOCHE 25 MONOPOSTE 10/0,38-0,22kV 62
20 2394 2394 Urb. Aurora l-1b Arequipa LA ISLA PORONGOCHE 50 MONOPOSTE 10/0,38-0,22kV 49
21 2395 2395 Urb. Aurora J-11 Arequipa LA ISLA PORONGOCHE 25 MONOPOSTE 10/0,38-0,22kV 21
22 1419 1419 Urb. Aurora A-13 Arequipa LA ISLA PORONGOCHE 200 BIPOSTE 10/0,38-0,22kV 193
23 4716 4716 Calle Paul Rivet - Vallecito Arequipa LA MARINA SAN LAZARO 100 MONOPOSTE 10/0,38-0,22kV 24
24
1089
(4941)1
1089 Los Pinos - Parque Arequipa LA MARINA SAN LAZARO 200 CASETA 10/0,38-0,22kV 152
25 1552 1552 Av. Venezuela 101 C.C. La Negrita Arequipa MIRAFLORES SAN LAZARO 200 CASETA 10/0,38-0,22kV 164
26 1447 1447 Urbanización Don Bosco Arequipa MIRAFLORES SAN LAZARO 100 BIPOSTE 10/0,38-0,22kV 43
TOTAL 4254
0027

Página 28 de 65
2.2.5 Vías de Acceso
Para llegar desde la ciudad de Lima a la zona del proyecto se tiene que realizar el
siguiente recorrido:
Cuadro Nº 8: Distancias en km hacia la ciudad de Arequipa
Vía Ruta Distancia en km Tiempo en horas
Aérea Tacna-Arequipa 371 0.3
Aérea Lima-Arequipa 1009 1.30
Aérea Cusco-Arequipa 448 0.4
Terrestre Tacna-Arequipa 371 6
Terrestre Lima-Arequipa 1009 16
Terrestre Cusco-Arequipa 448 8
2.2.6 Servicio Público con Brecha Identificada y Priorizada Relacionada con el Proyecto
Nombre de la entidad pública: Empresa de Distribución - SOCIEDAD ELÉCTRICA DEL SUR OESTE-SEAL
Sector: Energía y Minas
Función: 12 - Energía
División funcional: 028 - Energía eléctrica
Grupo funcional: 0057 - Distribución de Energía Eléctrica
Servicio público asociado: Servicio de suministro eléctrico domiciliario en zonas urbanas
Nombre del Indicador Porcentaje de viviendas en el ámbito urbano con mejor calidad de suministro de energía eléctrica
Definición
El indicador mide el porcentaje de viviendas dentro del área de concesión de SEAL que no
cuentan con mejor calidad de suministro de energía eléctrica.
La relevancia de este indicador se sustenta en que es la mejor aproximación a una medida de la
calidad de servicio eléctrico en las zonas de concesión de las distribuidoras de energía eléctrica.
Asimismo, las empresas distribuidoras como parte de sus obligaciones del nuevo marco legal,
asumirán nuevas responsabilidades, en el marco de las Zonas de Responsabilidad Técnica (ZRT)
que principalmente abarcará los límites geográficos de las Regiones donde operan en este caso
SEAL.
Unidad Productora del Servicio Subestaciones de distribución del proyecto (Cuadro N° 7)
Valor del Indicador
Dimensión de desempeño = Calidad de suministro
Unidad de Medida = Viviendas
Variable 1 (V1) Total, de Viviendas (en el área de intervención del proyecto de SEAL)
Variable 2 (V2) Viviendas con calidad de suministro (en el área de intervención del proyecto de SEAL)
0028

Página 29 de 65
Cuadro Nº 9: Nivel de desagregación del Indicador de Brecha
Zona de intervención DESCRIPCIÓN VARIABLES
Línea Base
(Año 2021)
Arequipa
(SEDs involucradas en
el proyecto)
1) Total, de Viviendas (en el área de intervención del proyecto de SEAL) * V1 Viviendas 4254
2) Viviendas con calidad de suministro (en el área de intervención del
proyecto de SEAL) (= A+ B)
V1 Viviendas 4254
A) VIVIENDAS CON SERVICIO (Existente atendido por SEAL)* Viviendas 4254
* Información SEAL
2.2.7 Unidad Productora de Bienes y Servicios (UP) en los que Intervendrá el Proyecto
Las unidades Productores de Bienes y Servicios (UP) en los que intervendrá el Proyecto son
las Instalaciones Eléctricas de Distribución Existentes (SED, redes de BT y ALUMBRADO
PUBLICO) en la Zona del proyecto de propiedad de SEAL (Ver cuadro N° 7)
Cuadro Nº 10: Alimentadores y Subestaciones de Potencia Involucrados en el Proyecto
Nº
SED (Según
TdR)
Alimentador
MT
SET
Potencia
(kVA)
N° Usuarios
Dic_2021
1 1422 GOYENECHE LAMBRAMANI 100 100
2 1421 PARRA PARQUE INDUSTRIAL 200 315
3 1285 (4713) SACOS DEL SUR PARQUE INDUSTRIAL 315 412
4 4928 SACOS DEL SUR PARQUE INDUSTRIAL 100 3
9 1405 (4164) VENEZUELA PARQUE INDUSTRIAL 100 343
10 1280 VENEZUELA PARQUE INDUSTRIAL 320 362
17 1462 (5046) LA ISLA PORONGOCHE 200 305
18 2393 LA ISLA PORONGOCHE 50 53
0029

Página 30 de 65
Nº
SED (Según
TdR)
Alimentador
MT
SET
Potencia
(kVA)
N° Usuarios
Dic_2021
23 4716 LA MARINA SAN LAZARO 100 24
24 1089 (4941) LA MARINA SAN LAZARO 200 152
25 1552 MIRAFLORES SAN LAZARO 200 164
26 1447 MIRAFLORES SAN LAZARO 100 43
2.2.8 Los Involucrados en el Proyecto
En el siguiente cuadro, se muestra la matriz de involucrados:
Cuadro Nº 11: Matriz de involucrados
AGENTE
INVOLUCRADO
POSICIÓN PROBLEMAS PERCIBIDOS INTERESES O EXPECTATIVAS CONTRIBUCIÓN
POBLACIÓN
BENEFICIARIA
Beneficiario
Servicio eléctrico de baja
calidad, con interrupciones
constantes del servicio
eléctrico
Apoyar con la información
primaria a la empresa
consultora durante su
trabajo de campo.
Pago de las tarifas por el
consumo de energía
eléctrica en la etapa de
operación y
mantenimiento
Mejorar el servicio eléctrico sin
interrupciones.
GOBIERNOS LOCALES Cooperante
Presupuesto y recaudación
municipal escasa, para
ejecutar proyectos de
infraestructura pública
propios.
Desarrollar y ejecutar proyectos de
infraestructura pública en el sector
eléctrico para el desarrollo
agroindustrial, comercial y turístico
de la región.
Apoyar en la fase de
inversión, promoviendo la
coordinación y facilitando
información de los
beneficiarios y
otorgamiento de licencias
y aprobaciones
relacionadas con el
proyecto
GOBIERNO
CENTRAL/MEM
Cooperante
Limitada participación del MEM
en zonas de concesión, para la
atención oportuna de los
proyectos de ampliación de
redes eléctricas.
Planificar y ejecutar a través del MEM
proyectos de electrificación en zonas
de Concesión, mediante mecanismos
reembolsables, orientados a mejorar
el uso productivo de la energía
eléctrica.
Brindar apoyo a la
Concesionaria
promoviendo la ejecución
del proyecto.
OSINERGMIN Cooperante
Conflictos constantes con la
empresa comercializadora de
energía por las multas
constantes.
Velar por el cumplimiento de
atención del servicio eléctrico de los
usuarios ubicados dentro del área de
Concesión.
Supervisión y fiscalización
del cumplimiento de las
Normas.
SEAL Cooperante
Limitado acceso de la
población a un servicio de
calidad de suministro del
servicio eléctrico, por el escaso
apoyo del gobierno central,
FONAFE; presupuestos
reducidos para ejecutar obras
de ampliación y remodelación
de redes eléctricas para
beneficios sociales.
Desarrollar y ejecutar proyectos de
inversión pública en el sector
eléctrico, orientados mejorar e
incrementar la calidad de vida de la
población no atendida y mejorar la
calidad del servicio eléctrico.
Velar por el logro y
cumplimiento de las
metas del proyecto.
0030

Página 31 de 65
2.3 DEFINICIÓN DEL PROBLEMA SUS CAUSAS Y EFECTOS
2.3.1 Definición del problema central
2.3.2 Análisis de causas y efectos
a) Análisis de causas del problema principal
• Causas directas:
✓ Provisión del servicio de energía eléctrica con mala calidad de suministro.
• Causas indirectas:
✓ Ausencia de una infraestructura adecuada de distribución energía eléctrica.
✓ Desaprovechamiento del sistema de electricidad cercano a la zona del
proyecto.
b) Análisis de los efectos del problema principal
• Efectos directos:
.
✓ Mayor uso de medios alternativos costosos: La utilización de medios
alternativos de energía como grupos electrógenos ante cortes del servicio
eléctrico.
✓ Dificultad para realizar labores domésticas y escolares: Ante las
interrupciones del servicio eléctrico, dificulta la realización de las clases escolares
virtuales, la atención de los centros comerciales de la zona del proyecto y en otros
casos por la falta de refrigeración, se pierden alimentos y productos que requieren
refrigeración.
✓ Limitado acceso a los servicios de telecomunicación: Las familias, restringen
el uso de equipos de comunicación como son las computadoras y laptops que por
la interrupción del servicio eléctrico genera malestar en la población quien por lo
general en estos tiempos se han vuelto indispensables el uso de estos equipos
para el desarrollo de las actividades diarias de la población.
• Efectos indirectos:
✓ Bajos niveles de ingresos: La falta del servicio de energía eléctrica
constante sin cortes, hace que la población no pueda generarse actividades
productivas como negocios para tener una mayor entrada de ingresos.
✓ Incremento de los costos familiares: El uso continuo y obligatorio de
medios alternativos como generadores eléctricos incrementa
PROBLEMA CENTRAL
“Instalaciones Existentes deterioradas e insuficientes para el abastecimiento de
energía eléctrica y sostenimiento de la demanda existente y proyectada en las
Subestaciones de distribución involucradas en el proyecto de SEAL”
0031

Página 32 de 65
considerablemente los costos de productos que requieren refrigeración, los
cuales son trasladados a las familias que residen en la zona del proyecto.
✓ Bajo nivel de bienestar de la población: La población en la zona del
proyecto, presenta malestar por no tener energía eléctrica de calidad sin
cortes que ayude al desarrollo socioeconómico de la zona.
• Efecto final:
“Retraso socioeconómico y productivo en los usuarios por la mala calidad de
suministro dentro del área de influencia de las 26 SEDs involucradas en el
proyecto”
En la siguiente figura, se muestra el árbol de problemas (causas y efectos).
0032

Página 33 de 65
Árbol de Causas - Efectos
Efecto Final
Retraso socioeconómico y productivo en los usuarios por la mala calidad de suministro dentro del
área de influencia de las 26 SEDs involucradas en el proyecto
Efecto indirecto
Bajos niveles de
ingresos.
Efecto indirecto
Incremento de los
gastos familiares.
Efecto indirecto
Bajo nivel de
bienestar de la
población.
Efecto Directo
Mayor uso de
medios alternativos
costosos y
peligrosos.
Efecto Directo
Dificultad para
realizar labores
domésticas y
escolares.
Efecto Directo
Limitado acceso a
los servicios de
telecomunicación.
Problema Central
“Instalaciones Existentes deterioradas e insuficientes para el abastecimiento de
energía eléctrica y sostenimiento de la demanda existente y proyectada en las
Subestaciones de distribución involucradas en el proyecto de SEAL”
Causa Directa
Provisión del servicio de energía eléctrica con mala calidad de suministro.
.
Causa Indirecta
Ausencia de infraestructura para
conectarse al sistema de
electricidad más cercano.
Causa Indirecta
Desaprovechamiento de los
sistemas de electrificación
cercanos.
0033

Página 34 de 65
2.4 OBJETIVO DEL PROYECTO
La solución al problema central constituye el objetivo central o propósito del proyecto, el
mismo, que se define como: “Mejoramiento de las Instalaciones Existentes e incremento
de la capacidad para el abastecimiento de energía eléctrica y sostenimiento de la demanda
existente y proyectada en las Subestaciones de distribución involucradas en el proyecto de
SEAL”
2.4.1 Medios
Se constituye como único medio de primer nivel la “Provisión permanente del servicio
de energía eléctrica con índices de calidad de suministro adecuados”, el mismo que
se logrará con los siguientes medios fundamentales “Presencia de infraestructura para
conectarse al sistema eléctrico más cercano”; “Presencia de conexiones
permanentes” y “Aprovechamiento de los sistemas de electrificación cercanos”
2.4.2 Fines
• Fines Directos:
✓ Menor uso de medios alternativos costosos.
✓ Facilidad para realizar labores domésticas, escolares y comerciales.
✓ Mayor acceso a los servicios de telecomunicación.
• Fines Indirectos:
✓ Mejores niveles de ingresos.
✓ Disminución de los gastos familiares.
✓ Mayor nivel de bienestar de la población.
• Fin Último:
“Mejora en el nivel socioeconómico de usuarios que se encuentran dentro del área de
influencia de las 26 SEDs involucradas en el proyecto”.
En la siguiente figura, se muestra el árbol de problemas (causas y efectos).
0034

Página 35 de 65
Árbol de Medios - Fines
Fin Último
Mejora en el nivel socioeconómico de usuarios que se encuentran dentro del área de influencia de
las 26 SEDs involucradas en el proyecto
Fin Indirecto
Mejores niveles de
ingresos.
Fin Indirecto
Disminución de los
gastos familiares.
Fin Indirecto
Mayor nivel de
bienestar de la
población.
Fin Directo
Menor uso de
medios alternativos
costosos y
peligrosos.
Fin Directo
Facilidad para
realizar labores
domésticas y
escolares.
Fin Directo
Mayor acceso a los
servicios de
telecomunicación.
Objetivo Central
Mayor acceso al servicio de energía eléctrica de la Población perteneciente a localidades con
servicio eléctrico mediante ventas de energía en bloque
Medio de Primer Nivel
Provisión Permanente del servicio de energía eléctrica.
Medio Fundamental
Presencia de infraestructura para
conectarse al sistema de
electricidad más cercano.
Medio Fundamental
Presencia de conexiones
permanentes.
Medio Fundamental
Aprovechamiento de los
sistemas de electrificación
cercanos.
0035

Página 36 de 65

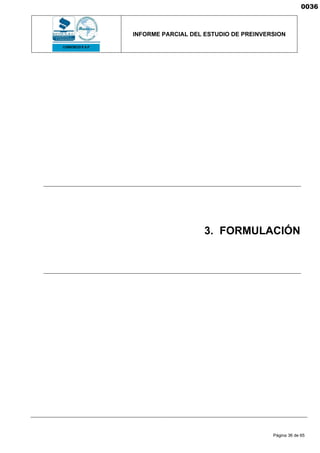

3. FORMULACIÓN
0036

Página 37 de 65
3.1 INTRODUCCIÓN
El estudio de mercado eléctrico tiene por objetivo cuantificar la demanda de potencia y energía
eléctrica de las localidades pertenecientes al proyecto: “MEJORAMIENTO Y
RECUPERACIÓN DE LA CAPACIDAD E SUBESTACIONES DE DISTRIBUCIÓN, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE
AREQUIPA”, que permitirá el dimensionamiento de las líneas primarias troncales para un
horizonte de 20 años.
La estimación de la máxima demanda de potencia y de energía eléctrica en el área de estudio,
se realizó identificando en forma previa las SED´s involucradas: Código, potencia instalada,
ubicación, población y número de viviendas y ventas de energía mensual; así como los
diferentes tipos de cargas especiales.
El análisis de la demanda se realizó tomando como base las ventas históricas de energía
mensuales a nivel de usuario, en el periodo de los últimos nueve años (2013 - 2021).
La estimación de funciones de demanda por energía ha sido desarrolladas a partir de métodos
causales (como por ejemplo el econométrico) donde el grado de influencia de variables
económicas afectan el comportamiento de la demanda, y modelos de series de tiempo (de
tendencias) donde el comportamiento que asuma el mercado a futuro puede determinarse en
gran medida por lo sucedido en el pasado.
Aquí se presenta la especificación y estimación de la demanda por extrapolación de
tendencias más no por el modelo econométrico, que no se aplica debido a que se trata de
cargas en su mayoría de zonas urbanas focalizadas en la ciudad de Arequipa y no de todo un
sistema eléctrico que englobe varios distritos y provincias. Los datos recogidos tanto por las
instituciones oficiales (INEI, OSINERGMIN) y por las generadas por la Oficina de Estadística
de SEAL Son analizados en el estudio de la demanda.
La técnica empleada son los Mínimos Cuadrados Ordinarios (MCO) aplicados a estimaciones
estacionarias y libres de estimaciones espurias con el objetivo de capturar mejor la
consistencia y validez del modelo estimado.
Para el estudio de la demanda se asume las siguientes premisas:
El suministro de energía será continuo y confiable, sin restricciones de orden técnico (calidad
de servicio) y con óptimos niveles de tensión (calidad de producto), y a costo razonable, de
tal manera que cubra la demanda de cada localidad involucrada.
En el análisis se consideran todas las localidades ubicadas en el área de influencia del
proyecto, cuya determinación se efectuó previo reconocimiento y evaluación de la zona
geográfica, mediante los trabajos de campo, evaluación y análisis de las bases de datos de
las ventas de energía y potencia y los sistemas de información geográfica de SEAL.
3.2 HORIZONTES DE EVALUACIÓN
El horizonte de evaluación del proyecto es de 20 años.
AÑO CERO = A0 2022
AÑO INICIAL = AI 2023
AÑO HORIZONTE (20 AÑOS): 2042
3.3 FUENTES DE INFORMACIÓN
Para esta parte del estudio se recopiló datos de campo, a fin de identificar la población
atendida mediante las redes de distribución en estudio.
Para la estimación de la demanda, se ha tomado en cuenta la siguiente información:
0037

Página 38 de 65

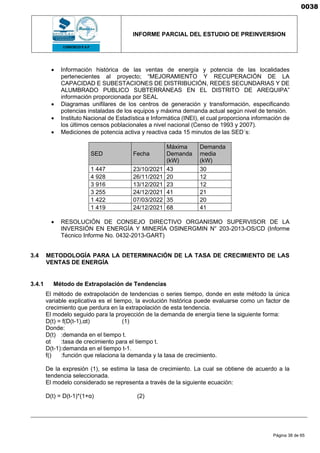

• Información histórica de las ventas de energía y potencia de las localidades
pertenecientes al proyecto; “MEJORAMIENTO Y RECUPERACIÓN DE LA
CAPACIDAD E SUBESTACIONES DE DISTRIBUCIÓN, REDES SECUNDARIAS Y DE
ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA”
información proporcionada por SEAL
• Diagramas unifilares de los centros de generación y transformación, especificando
potencias instaladas de los equipos y máxima demanda actual según nivel de tensión.
• Instituto Nacional de Estadística e Informática (INEI), el cual proporciona información de
los últimos censos poblacionales a nivel nacional (Censo de 1993 y 2007).
• Mediciones de potencia activa y reactiva cada 15 minutos de las SED´s:
SED Fecha
Máxima
Demanda
(kW)
Demanda
media
(kW)
1 447 23/10/2021 43 30
4 928 26/11/2021 20 12
3 916 13/12/2021 23 12
3 255 24/12/2021 41 21
1 422 07/03/2022 35 20
1 419 24/12/2021 68 41
• RESOLUCIÓN DE CONSEJO DIRECTIVO ORGANISMO SUPERVISOR DE LA
INVERSIÓN EN ENERGÍA Y MINERÍA OSINERGMIN N° 203-2013-OS/CD (Informe
Técnico Informe No. 0432-2013-GART)
3.4 METODOLOGÍA PARA LA DETERMINACIÓN DE LA TASA DE CRECIMIENTO DE LAS
VENTAS DE ENERGÍA
3.4.1 Método de Extrapolación de Tendencias
El método de extrapolación de tendencias o series tiempo, donde en este método la única
variable explicativa es el tiempo, la evolución histórica puede evaluarse como un factor de
crecimiento que perdura en la extrapolación de esta tendencia.
El modelo seguido para la proyección de la demanda de energía tiene la siguiente forma:
D(t) = f(D(t-1),αt) (1)
Donde:
D(t) :demanda en el tiempo t.
αt :tasa de crecimiento para el tiempo t.
D(t-1):demanda en el tiempo t-1.
f() :función que relaciona la demanda y la tasa de crecimiento.
De la expresión (1), se estima la tasa de crecimiento. La cual se obtiene de acuerdo a la
tendencia seleccionada.
El modelo considerado se representa a través de la siguiente ecuación:
D(t) = D(t-1)*(1+α) (2)
0038

Página 39 de 65
3.4.2 Tipos de Regresión
Exponencial: Aplica una línea curva para mostrar los valores de los datos que aumentan o
disminuyen a intervalos cada vez mayores. Si desea crear una línea de tendencia
exponencial, los datos no deberán contener valores cero o negativos.
El método de ajuste utilizado para el análisis será de mínimos cuadrados bajo la siguiente
ecuación:
𝑦 = 𝑐𝑒𝑏𝑥
Donde “c” y “b” son constantes, y “e” es la base del logaritmo natural.
Logarítmica: Aplica la línea curva que mejor se ajusta para mostrar los valores de los datos
que aumentan o disminuyen rápidamente antes de estabilizarse. En este tipo de línea de
tendencia, los datos pueden contener valores positivos y negativos.
ecuación:
𝑦 = 𝑐𝑙𝑛𝑥 + 𝑏
Donde c y b son constantes, y ln es la función logarítmica natural.
Polinómica: Aplica una línea curva para mostrar los valores de los datos que fluctúan. Se
aplican ecuaciones de orden 2 a 6.
ecuación:
𝑦 = 𝑏 + 𝑐1𝑥 + 𝑐2𝑥2
+ 𝑐3𝑥3
+ … + 𝑐6𝑥6
Donde b y c1…c6son constantes.
Potencial: Aplica una línea curva para mostrar los valores de los datos que comparan medidas
que aumentan a un ritmo concreto. Si desea crear una línea de tendencia de potencia, los
datos no deberán contener valores cero o negativos.
ecuación:
𝑦 = 𝑐𝑥𝑏
Donde c y b son constantes.
Lineal: Aplica la línea recta que mejor se ajusta para mostrar conjuntos de datos lineales
simples que contienen valores de datos que aumentan o disminuyen a un ritmo constante.
ecuación:
𝑦 = 𝑚 𝑥 + 𝑏
Donde m es la pendiente y b es la intersección.
Finalmente, del análisis de métodos y registros históricos según las características, se ha
llegado a la conclusión que el mejor análisis de regresión conservador y optimista se obtiene
de la regresión lineal y en algunos casos de la regresión potencial, debido a la atenuación de
la curva, los cuales serán los métodos a utilizar para realizar la proyección de demandas de
potencia y energía.
0039

Página 40 de 65
3.5 FACTOR DE CARGA, FACTOR DE PÉRDIDAS, FACTOR DE CONTRIBUCIÓN A LA
PUNTA Y FACTOR DE SIMULTANEIDAD
Los factores de carga y los factores de pérdidas utilizados por el consultor, se basa en la
información entregada por la empresa SEAL de las mediciones de potencia activa y reactiva
cada 15 minutos durante de lo años 2021 y 2022 de las SED 1 447, 4 928, 3 916, 3 255, 1
422, 1 419; para este fin se ha identificado el día de máxima demanda, cuyo diagrama de
carga ha sido analizado a fin de determinar el factor de carga de la demanda en estudio:
Cuadro Nº 12: Factor de Carga de las SED Involucradas del Proyecto
SED Fecha
Máxima
Demanda
(kW)
Demanda
media
(kW)
Factor de
Carga
1 447 23/10/2021 43 30 69,28%
4 928 26/11/2021 20 12 60,79%
3 916 13/12/2021 23 12 52,42%
3 255 24/12/2021 41 21 51,85%
1 422 07/03/2022 35 20 58,69%
1 419 24/12/2021 68 41 60,31%
PROMEDIO 58,89%
PROMEDIO PONDERADO 59,50%
0040

Página 41 de 65
0041

Página 42 de 65
0042

Página 43 de 65
Para el caso del factor de carga del Servicio de Alumbrado Público se ha determinado
considerando 12 horas de utilización al día por lo tanto: Fc AP = 12*30/(24*30) = 50%.
Entretanto para aquellos casos (como es el proyecto) en los que no se cuenta con información
necesaria para determinar los factores de pérdidas, dicho factor fue hallado con la siguiente
expresión matemática desarrollada por Buller y Woodrow la cual la relaciona el factor de
pérdida con el Factor de Carga, de la siguiente manera.
Por lo tanto el factor de pérdidas es 27,22%.
Se considera los Factores de Contribución a la Punta (Fcp = 1) igual a la unidad y el Factor
de Simultaneidad (Fs = 1) igual a la unidad.
Hora de Máxima Demanda
SED
Máxima Demanda
(kW)
Demanda media (kW)
Factor de
Carga
1 447 43 30 69%
4 928 20 12 61%
3 916 23 12 52%
3 255 41 21 52%
1 422 35 20 59%
1 419 68 41 60%
Factor de Carga (SP)
58,89%
Factor de Pérdidas 41,94%
Factor de Carga (AP) 50,00%
F pérdida = 0.3*F Carga + 0.7* F 2Carga
0043

Página 44 de 65
3.6 PÉRDIDAS DE ENERGÍA Y POTENCIA ELÉCTRICA EN DISTRIBUCIÓN
Las pérdidas de energía se consideran las reconocidas por OSINERGMIN – GART
RESOLUCIÓN DE CONSEJO DIRECTIVO ORGANISMO SUPERVISOR DE LA INVERSIÓN
EN ENERGÍA Y MINERÍA OSINERGMIN N° 203-2013-OS/CD (Informe Técnico Informe No.
0432-2013-GART) (Informe Técnico Informe No. 0432-2013-GART).
Cuadro Nº 13: Pérdidas Reconocidas en Distribución – Sector 2
Energía (*) Potencia (*)
Media Tensión 1,52% 1,78%
Baja Tensión 4,72% 6,18%
Técnicas 2,16% 3,62%
SEDs MT/BT 1,38% 2,38%
Redes BT 0,58% 0,88%
Acometidas 0,06% 0,14%
Medidores 0,14% 0,22%
No Técnicas 2,56% 2,56%
(*) Porcentajes referidos a los ingresos en cada nivel de tensión
3.7 INFORMACIÓN HISTÓRICA DE VENTAS DE ENERGÍA A USUARIOS MENORES –
SISTEMA ELÉCTRICO.
A continuación, se detalla las ventas de energía a usuarios menores entre 2013 a 2021
correspondiente a las 26 SED´s involucradas, y ventas del servicio de Alumbrado Público.
Cuadro Nº 14: VENTAS HISTÓRICAS DE ENERGÍA (MWh)
SED´S PROYECTO
AÑO
Mercado Libre Mercado Regulado MT+BT
Totales Por Nivel
de Tensión TOTAL
AT MT SubTotal MT(1) BT(1)
Sub-
Total
AT MT+BT VENTAS
2009
2010
2011
2012
2013 0 0 0 8 124,32 8 124,32 0 8 124,32 8 124,32
2014 0 0 0 8 333,91 8 333,91 0 8 333,91 8 333,91
2015 0 0 0 8 482,66 8 482,66 0 8 482,66 8 482,66
2016 0 0 0 8 275,81 8 275,81 0 8 275,81 8 275,81
2017 0 0 0 8 369,89 8 369,89 0 8 369,89 8 369,89
2018 0 0 0 8 867,14 8 867,14 0 8 867,14 8 867,14
2019 0 0 0 8 963,25 8 963,25 0 8 963,25 8 963,25
2020 0 0 0 8 346,30 8 346,30 0 8 346,30 8 346,30
2021 0 0 0 8 446,05 8 446,05 0 8 446,05 8 446,05
Fuente: SEAL - Información de Ventas (entregado al consultor)
(1) No incluye pérdidas en media y baja tensión.
0044

Página 45 de 65
3.8 DETERMINACIÓN DE LA TASA DE CRECIMIENTO DE LA DEMANDA DE ENERGÍA –
USUARIOS MENORES.
En base a las ventas históricas entre el periodo 2013-2021, de los alimentadores en estudio,
se ha determinado las diferentes ecuaciones de las curvas de ajuste (método de tendencias),
a continuación, se detalla el procedimiento seguido:
3.8.1 Determinación de las Curvas de Ajuste de las Ventas a Usuarios Menores
Es menester indicar que el proyecto no cuenta con usuarios mayores,
En el cuadro anterior se detalló el histórico de las ventas de energía en BT, de los usuarios
menores del mercado regulado (el proyecto no cuenta con usuarios libres):
A continuación, se describen las curvas que ajustan los valores históricos.
Curvas de Ajuste
3.8.2 Determinación de las Tasas de Crecimiento (Ventas Globales), Según Ecuación de
Ajuste
Para determinar las tasas de crecimiento de las ventas globales, se ha realizado el ajuste
(recalculo) de los datos históricos, en función a las diferentes ecuaciones de tendencia, y la
correspondiente extrapolación hasta el año 2042.
y = -30.421x2 + 300.85x + 7853.9
R² = 1
y = 179.17x + 7955.3
R² = 0.9905
y = 7961.2e0.0216x
R² = 0.9893
y = 323.61ln(x) + 8120.4
R² = 0.9973
y = 8120.9x0.039
R² = 0.9979
8,000.00
8,100.00
8,200.00
8,300.00
8,400.00
8,500.00
8,600.00
8,700.00
8,800.00
8,900.00
9,000.00
0 1 2 3 4 5 6 7 8 9 10
VENTAS USUARIOS BT - SED´S PROYECTO
Datos Históricos
Series1
Polinómica (Series1)
Lineal (Series1)
Exponencial (Series1)
Logarítmica (Series1)
Potencial (Series1)
0045

Página 46 de 65
Cuadro Nº 15: DATOS HISTÓRICOS AJUSTADOS (GLOBAL) - MWh
Ítem AÑO
Lineal Logarítmico Exponencial Potencial Polinómica TASAS DE CRECIMIENTO
(MWh) (MWh) (MWh) (MWh) (MWh) Lineal Logarítmico Exponencial Potencial Polinómica
1 2 013 8 134 8 120 8 135 8 121 8 124
2 2 014 8 314 8 345 8 312 8 343 8 334
3 2 015 8 493 8 476 8 494 8 476 8 483
4 2 016 8 672 8 569 8 679 8 572 8 571
5 2 017 8 851 8 641 8 868 8 647 8 598
6 2 018 9 030 8 700 9 062 8 709 8 564
7 2 019 9 209 8 750 9 259 8 761 8 469
8 2 020 9 389 8 793 9 461 8 807 8 314
9 2 021 9 568 8 831 9 668 8 847 8 097
10 2 022 9 747 8 866 9 879 8 884 7 820 1,87% 0,39% 2,18% 0,41% -3,42%
11 2 023 9 926 8 896 10 094 8 917 7 482 1,84% 0,35% 2,18% 0,37% -4,32%
12 2 024 10 105 8 925 10 314 8 947 7 083 1,81% 0,32% 2,18% 0,34% -5,33%
13 2 025 10 284 8 950 10 539 8 975 6 624 1,77% 0,29% 2,18% 0,31% -6,49%
14 2 026 10 464 8 974 10 769 9 001 6 103 1,74% 0,27% 2,18% 0,29% -7,86%
15 2 027 10 643 8 997 11 004 9 026 5 522 1,71% 0,25% 2,18% 0,27% -9,53%
16 2 028 10 822 9 018 11 244 9 048 4 880 1,68% 0,23% 2,18% 0,25% -11,63%
17 2 029 11 001 9 037 11 490 9 070 4 177 1,66% 0,22% 2,18% 0,24% -14,41%
18 2 030 11 180 9 056 11 740 9 090 3 413 1,63% 0,20% 2,18% 0,22% -18,29%
19 2 031 11 359 9 073 11 996 9 109 2 588 1,60% 0,19% 2,18% 0,21% -24,17%
20 2 032 11 539 9 090 12 258 9 127 1 703 1,58% 0,18% 2,18% 0,20% -34,22%
21 2 033 11 718 9 106 12 526 9 145 756 1,55% 0,17% 2,18% 0,19% -55,59%
22 2 034 11 897 9 121 12 799 9 161 -251 1,53% 0,17% 2,18% 0,18% -133,22%
23 2 035 12 076 9 135 13 078 9 177 -1 319 1,51% 0,16% 2,18% 0,17% 425,26%
24 2 036 12 255 9 149 13 363 9 192 -2 448 1,48% 0,15% 2,18% 0,17% 85,57%
25 2 037 12 434 9 162 13 655 9 207 -3 638 1,46% 0,14% 2,18% 0,16% 48,60%
26 2 038 12 614 9 175 13 953 9 221 -4 889 1,44% 0,14% 2,18% 0,15% 34,38%
27 2 039 12 793 9 187 14 257 9 235 -6 200 1,42% 0,13% 2,18% 0,15% 26,83%
28 2 040 12 972 9 199 14 568 9 248 -7 572 1,40% 0,13% 2,18% 0,14% 22,13%
29 2 041 13 151 9 210 14 886 9 261 -9 006 1,38% 0,12% 2,18% 0,14% 18,93%
30 2 042 13 330 9 221 15 211 9 273 -10 500 1,36% 0,12% 2,18% 0,13% 16,59%
En la siguiente tabla se detalla la proyección de las ventas globales de energía de usuarios
menores, usando el método de tendencias de acuerdo a la siguiente ecuación:
D(t) = D(t-1)*(1+αt)
Donde:
• D(t) : demanda en el tiempo t.
• αt : tasa de crecimiento para el tiempo t.
• D(t-1) : demanda en el tiempo t-1.
La proyección parte de las ventas globales en el año 2014, y las tasas usadas son las
calculadas en la tabla anterior para cada ecuación de ajuste y para cada año de proyección
(2015 a 2035). Los resultados se muestran en la siguiente tabla:
0046

Página 47 de 65
Cuadro Nº 16: PROYECCIÓN DE VENTAS GLOBALES (1) DE ENERGÍA (MWh) BT Y MT
MÉTODO DE TENDENCIAS SED´s PROYECTO
AÑO
Modelos Comparados
Lineal Logarítmico Exponencial Potencial Polinómica
2 021 8 446,05 8 446,05 8 446,05 8 446,05 8 446,05
2022 8 604,22 8 478,66 8 630,31 8 480,83 8 156,97
2023 8 762,38 8 508,16 8 818,58 8 512,41 7 804,43
2024 8 920,54 8 535,09 9 010,96 8 541,35 7 388,43
2025 9 078,70 8 559,86 9 207,53 8 568,05 6 908,96
2026 9 236,86 8 582,80 9 408,40 8 592,85 6 366,04
2027 9 395,02 8 604,15 9 613,64 8 616,01 5 759,65
2028 9 553,18 8 624,12 9 823,37 8 637,72 5 089,80
2029 9 711,34 8 642,89 10 037,67 8 658,17 4 356,49
2030 9 869,51 8 660,58 10 256,64 8 677,49 3 559,72
2031 10 027,67 8 677,31 10 480,39 8 695,81 2 699,49
2032 10 185,83 8 693,18 10 709,02 8 713,22 1 775,79
2033 10 343,99 8 708,28 10 942,64 8 729,81 788,64
2034 10 502,15 8 722,68 11 181,36 8 745,67 - 261,98
2035 10 660,31 8 736,44 11 425,28 8 760,84 - 1 376,05
2036 10 818,47 8 749,61 11 674,53 8 775,39 - 2 553,59
2037 10 976,63 8 762,24 11 929,21 8 789,38 - 3 794,59
2038 11 134,79 8 774,38 12 189,45 8 802,83 - 5 099,06
2039 11 292,96 8 786,06 12 455,36 8 815,80 - 6 466,98
2040 11 451,12 8 797,32 12 727,08 8 828,31 - 7 898,36
2041 11 609,28 8 808,18 13 004,73 8 840,40 - 9 393,21
2042 11 767,44 8 818,67 13 288,43 8 852,10 - 10 951,52
(1) No incluye pérdidas en media y baja
tensión.
COEFICIENTE DE
DETERMINACIÓN
(r2)
0,9905 0,9973 0,9892 0,9978 1,0000
Se ha seleccionado la curva de ajuste lineal por dar como resultado tasas de crecimiento de
un escenario conservador, la curva exponencial se situaría en un escenario más optimista, las
demás curvas no describen adecuadamente el desempeño del crecimiento de la demanda,
por lo tanto, se seleccionara la curva lineal que garantizará el crecimiento sostenido de la
demanda del proyecto (r2 = 0,9905 – curva lineal).
3.8.3 Proyección de las Ventas de Energía de Usuarios BT – Tasas de Crecimiento por Año
de Evaluación
En base las proyecciones de las ventas globales BT se han determinado las ventas ajustadas
y proyectadas BT, aplicando la ecuación exponencial por situar el proyecto en un escenario
más conservador, el mismo que permitirá garantizar el crecimiento sostenido de la demanda,
consecuentemente se ha determinado las tasas de crecimiento de las ventas para los años
(2022 al 2042), las tasas estimadas serán usadas en la proyección de las ventas por
alimentador.
0047

Página 48 de 65
Cuadro Nº 17: PROYECCIÓN DE VENTAS DE ENERGÍA (MWh) DE SED´s PROYECTO
PRIMER AJUSTE SED´s PROYECTO
AÑO
TOTAL NIVEL DE TENSIÓN: MT+BT(1) TOTAL TASA DE
VENTAS (AT) MT BT MT+BT VENTAS (MT+BT) CRECIMIENTO
2 021
- -
8 446,05 8 446,05 8 446,05
2022
- -
8 604,22 8 604,22 8 604,22 1,87%
2023
- -
8 762,38 8 762,38 8 762,38 1,84%
2024
- -
8 920,54 8 920,54 8 920,54 1,81%
2025
- -
9 078,70 9 078,70 9 078,70 1,77%
2026
- -
9 236,86 9 236,86 9 236,86 1,74%
2027
- -
9 395,02 9 395,02 9 395,02 1,71%
2028
- -
9 553,18 9 553,18 9 553,18 1,68%
2029
- -
9 711,34 9 711,34 9 711,34 1,66%
2030
- -
9 869,51 9 869,51 9 869,51 1,63%
2031
- -
10 027,67 10 027,67 10 027,67 1,60%
2032
- -
10 185,83 10 185,83 10 185,83 1,58%
2033
- -
10 343,99 10 343,99 10 343,99 1,55%
2034
- -
10 502,15 10 502,15 10 502,15 1,53%
2035
- -
10 660,31 10 660,31 10 660,31 1,51%
2036
- -
10 818,47 10 818,47 10 818,47 1,48%
2037
- -
10 976,63 10 976,63 10 976,63 1,46%
2038
- -
11 134,79 11 134,79 11 134,79 1,44%
2039
- -
11 292,96 11 292,96 11 292,96 1,42%
2040
- -
11 451,12 11 451,12 11 451,12 1,40%
2041
- -
11 609,28 11 609,28 11 609,28 1,38%
2042
- -
11 767,44 11 767,44 11 767,44 1,36%
(1) No incluye pérdidas en media y baja
tensión.
TASA
PROMEDIO (%)
: 0,00% 0,00% 2,80% 2,80% 2,80%
0048

Página 49 de 65

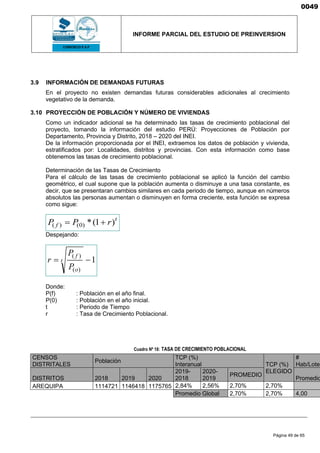

3.9 INFORMACIÓN DE DEMANDAS FUTURAS
En el proyecto no existen demandas futuras considerables adicionales al crecimiento
vegetativo de la demanda.
3.10 PROYECCIÓN DE POBLACIÓN Y NÚMERO DE VIVIENDAS
Como un indicador adicional se ha determinado las tasas de crecimiento poblacional del
proyecto, tomando la información del estudio PERÚ: Proyecciones de Población por
Departamento, Provincia y Distrito, 2018 – 2020 del INEI.
De la información proporcionada por el INEI, extraemos los datos de población y vivienda,
estratificados por: Localidades, distritos y provincias. Con esta información como base
obtenemos las tasas de crecimiento poblacional.
Determinación de las Tasas de Crecimiento
Para el cálculo de las tasas de crecimiento poblacional se aplicó la función del cambio
geométrico, el cual supone que la población aumenta o disminuye a una tasa constante, es
decir, que se presentaran cambios similares en cada periodo de tiempo, aunque en números
absolutos las personas aumentan o disminuyen en forma creciente, esta función se expresa
como sigue:
t
f r
P
P )
1
(
*
)
0
(
)
( +
=
Despejando:
1
)
(
)
(
−
= t
o
f
P
P
r
Donde:
P(f) : Población en el año final.
P(0) : Población en el año inicial.
t : Periodo de Tiempo
r : Tasa de Crecimiento Poblacional.

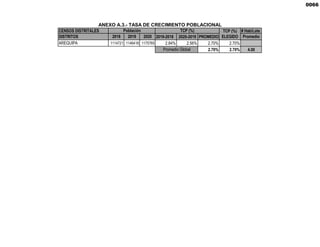

Cuadro Nº 18: TASA DE CRECIMIENTO POBLACIONAL
CENSOS
DISTRITALES
Población
TCP (%)
Interanual TCP (%)
ELEGIDO
#
Hab/Lote
DISTRITOS 2018 2019 2020
2019-
2018
2020-
2019
PROMEDIO
Promedio
AREQUIPA 1114721 1146418 1175765 2,84% 2,56% 2,70% 2,70%
Promedio Global 2,70% 2,70% 4,00
0049

Página 50 de 65
Se verifica que el promedio global de crecimiento de la población en la zona del proyecto es
12,7% inter anual.
3.11 CONSUMO POR CARGAS DE ALUMBRADO PÚBLICO
Para determinar el consumo de energía mensual y anual por alumbrado público considerando
el factor de alumbrado público y el número de usuarios de la localidad, mediante la aplicación
de la siguiente fórmula:
CMAP = KALP x UN
Donde:
CMAP : Consumo mensual de alumbrado público en kWh
KALP : Factor de AP en kWh/usuario-mes
NU : Número de Usuarios de la localidad
Para determinar el consumo de alumbrado público se ha considerado lo estipulado en la R.M.
N° 074-2009-MEM/DM donde se establecen los índices lámpara/usuario y los factores KALP
para el cálculo del número de lámparas que se considerara para el servicio de alumbrado
público.
KALP por Sector Típico
R.M. Nº 074-2009-MEM/DM
KALP = 11,00
3.12 PROYECCIÓN DE LA DEMANDA DE POTENCIA Y ENERGÍA
3.12.1 Metodología de la Proyección del Mercado Eléctrico
Generalidades:
El objetivo de todo sistema eléctrico es dar cobertura a la demanda de electricidad de forma
eficiente. Por lo tanto, para fines de planeamiento, el estudio de la demanda es de mucha
importancia.
La metodología más adecuada e este caso es determinar las proyecciones de las ventas de
energía de los Usuarios BT considerando las tasas de crecimiento anual antes estimadas,
una vez obtenidas las energías para cada año correspondientes a los usuarios de servicio
particular, estas son convertidas a potencias máximas mediante el factor de carga estimado.
Las ventas de energía del servicio de alumbrado público son estimado mediante el factor
KALP=6,3 kW.h/mes-usuarios y el número de usuarios proyectados, esta energía es posterior
mente transformada a potencia máxima mediante el factor de carga para AP (50%). Se
determinan las pérdidas de potencia producidas por los flujos de las demandas de servicio
particular (SP) y alumbrado público (AP) en cada sección de la red eléctrica tanto en MT y BT.
Para el caso de los usuarios MT al ser estos e su mayoría antenas de telefonía, se considera
una demanda constante en el horizonte de evaluación, más las pérdidas de potencia en las
redes de MT. (Ver. Anexo A)
0050

Página 51 de 65
3.12.2 Proyección de la Población Beneficiada
PROYECCIÓN DE LA POBLACIÓN
BENEFICIADA
POBLACIÓN BENEFICIADA
Año 0 Año 5 Año 10 Año 15 Año 20
2022 2027 2032 2037 2042
17016 19442 22214 25382 29001
3.12.3 Proyección de la Usuarios Beneficiados
PROYECCIÓN DE USUARIOS
ABONADOS
2022 2027 2032 2037 2042
4254 4861 5554 6345 7251
3.12.4 Proyección de las Ventas de Energía Usuarios SP (Baja tensión)
En base a las ventas promedio de energía en el año 2021, correspondiente a los usuarios de
SP en baja tensión y las tasas de crecimiento (%TC) de las ventas estimadas en los apartados
anteriores, se proyecta las ventas de energía anuales de SP mediante la siguiente expresión
matemática:
𝑬𝒏𝒆𝒓𝒈í𝒂 𝑺𝑷 − 𝑩𝑻𝑨ñ𝒐 𝒊 = 𝑬𝒏𝒆𝒓𝒈í𝒂 (𝑺𝑷 − 𝑩𝑻)𝒂ñ𝒐 𝒊−𝟏 ∗ (𝟏 + %𝑻𝑪𝒂ñ𝒐 𝒊)
El detalle completo se presenta en el Anexo A, cuyo resumen se presenta a continuación:
PROYECCIÓN DE LAS VENTAS
ENERGÍA A NIVEL DE BT (KW.h) -
SERVICIO PARTICULAR
ENERGÍA (kW.h) (Sin Pérdidas BT Y MT)
2022 2027 2032 2037 2042
8446054 9236860 10027666 10818472 11609278
3.12.5 Proyección de las Ventas de Energía de Alumbrado Público (Baja tensión)
En base al número promedio de usuarios del año 2014, correspondiente a los usuarios de SP
en baja tensión por cada SED y las tasas de crecimiento del número de usuarios (%Tasa C.
Usuarios) y el factor KALP, se proyecta las ventas de energía anuales de AP mediante la
siguiente expresión matemática:
𝑬𝒏𝒆𝒈í𝒂 𝑨𝑷𝒂ñ𝒐 𝒊 = 𝑵° 𝑼𝒔𝒖𝒂𝒓𝒊𝒐𝒔𝒂ñ𝒐 𝒊−𝟏 ∗ (𝟏 + %𝑻𝒂𝒔𝒂 𝑪. 𝑼𝒔𝒖𝒂𝒓𝒊𝒐𝒔) ∗ 𝒌𝒂𝒍𝒑*12
Donde kalp = 11,00 kWh/(mes. Usuario)
El detalle completo se presenta en el Anexo A.6, cuyo resumen se presenta a continuación:
ENERGÍA A NIVEL DE BT (KW.h)
- ALUMBRADO PÚBLICO
ENERGÍA AP (kW.h) (Inclye pérdidas en
Redes BT, no inclye pérdidas en SED y MT)
2022 2027 2032 2037 2042
561528 641652 733128 837540 957132
0051

Página 52 de 65
3.12.6 Proyección de la Demanda de Potencia Usuarios SP (Baja tensión)
En base a las ventas de energía estimadas para cada año se ha calculado las máximas
demandas de cada SED, de acuerdo a la Siguiente Expresión tomado en consideración el
Factor de Carga de SP (FC sp) antes calculado:
𝑷𝒐𝒕𝒆𝒄𝒊𝒂 𝑺𝑷 − 𝑩𝑻𝑨ñ𝒐 𝒊 = 𝑬𝒏𝒆𝒓𝒈í𝒂 (𝑺𝑷 − 𝑩𝑻)𝒂ñ𝒐 𝒊/(𝑭𝑪𝒔𝒑 ∗ 𝟐𝟒 ∗ 𝟑𝟔𝟓)
El detalle completo se presenta en el Anexo A.7, cuyo resumen se presenta a continuación
para totalizar las demandas máximas a nivel de las SED se aplica los factores de contribución
a la punta y el factor de simultaneidad igual en ambos casos a la unidad, por corresponder a
cargas predominantemente rurales:
PROYECCIÓN DE
DEMANDAS DE
POTENCIA NIVEL DE BT
(KW) - SERVICIO
PARTICULAR
POTENCIA (kW) (Sin Pérdidas BT Y MT)
2022 2027 2032 2037 2042
1637,26 1790,56 1943,85 2097,15 2250,45
3.12.7 Proyección de la Demanda de Potencia de Alumbrado Público (Baja tensión)
En base a las ventas de energía estimadas para cada año referente a las cargas de alumbrado
público, se ha calculado las máximas demandas de cada SED por el servicio de AP, de
acuerdo a la Siguiente Expresión tomado en consideración el Factor de Carga de AP (FC ap)
antes calculado:
𝑷𝒐𝒕𝒆𝒄𝒊𝒂 𝑨𝑷𝑨ñ𝒐 𝒊 = 𝑬𝒏𝒆𝒓𝒈í𝒂 (𝑨𝑷)𝒂ñ𝒐 𝒊/(𝑭𝑪𝒂𝒑 ∗ 𝟐𝟒 ∗ 𝟑𝟔𝟓)
El detalle completo se presenta en el Anexo A.9, cuyo resumen se presenta a continuación:
POTENCIA A NIVEL DE BT (KW) -
ALUMBRADO PÚBLICO
ENERGÍA AP (kW.h) (Inclye
pérdidas en Redes BT, no inclye
pérdidas en SED y MT)
Año 0
Año
5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
128 146 167 191 219
3.12.8 Proyección de la Demanda de Potencia de Usuarios de Media Tensión (Media
tensión)
El proyecto no cuenta con usuarios MT:
PROYECCIÓN DE DEMANDAS DE
POTENCIA A NIVEL DE MT (KW)
POTENCIA (kW) (Sin Pérdidas MT)
Año 0 Año 5
Año
10
Año 15 Año 20
2022 2027 2032 2037 2042
0 0 0 0 0
El detalle completo se presenta en el Anexo A.8.
0052

Página 53 de 65
3.12.9 Proyección de las Pérdidas de Potencia en las Redes de Distribución Eléctrica
Las pérdidas de potencia se han estimado en cada sección de la red de distribución
considerando los flujos de potencia debido a las cargas de SP-BT, SP-MT y AP.
a) Debido al Flujo de la demanda de SP - BT
PROYECCIÓN DE PÉRDIDAS EN
REDES BT (KW) - SERVICIO
PARTICULAR
POTENCIA (kW) - PÉRDIDAS EN
REDES BT, ACOMETIDAS Y
MEDIDORES
Año
0
Año 5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
62,22 68,04 73,87 79,69 85,52
PROYECCIÓN DE PÉRDIDAS EN SED
(KW) - SERVICIO PARTICULAR
SUBESTACIONES DE
DISTRIBUCIÓN
Año
0
Año 5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
40,45 44,23 48,02 51,81 55,60
PROYECCIÓN DE PÉRDIDAS EN MT
(KW) - SERVICIO PARTICULAR
SUBESTACIONES DE
DISTRIBUCIÓN
Año
0
Año 5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
30,97 33,87 36,77 39,67 42,57

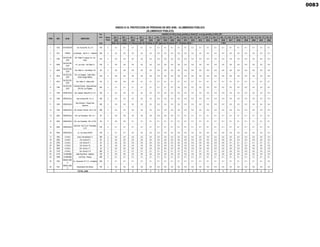

b) Debido al Flujo de la demanda de AP - BT
(KW) - ALUMBRADO PÚBLICO
ENERGÍA AP (kW.h) (Incluye
pérdidas en Redes BT, no incluye
Año
0
Año
5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
3 3 4 5 5
(KW) - ALUMBRADO PÚBLICO
ENERGÍA AP (kW.h) (Incluye
pérdidas en Redes BT, no incluye
Año
0
Año
5
Año
10
Año
15
Año
20
2022 2027 2032 2037 2042
0053

Página 54 de 65

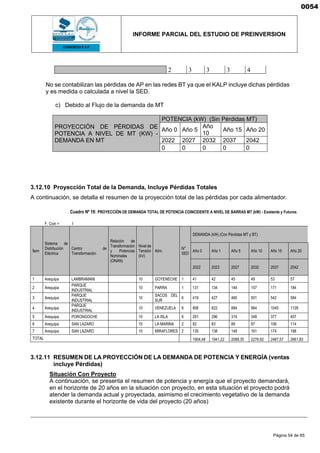

2 3 3 3 4
No se contabilizan las pérdidas de AP en las redes BT ya que el KALP incluye dichas pérdidas
y es medida o calculada a nivel la SED.
c) Debido al Flujo de la demanda de MT
PROYECCIÓN DE PÉRDIDAS DE
POTENCIA A NIVEL DE MT (KW) -
DEMANDA EN MT
Año 0 Año 5
Año
10
Año 15 Año 20
2022 2027 2032 2037 2042
0 0 0 0 0
3.12.10 Proyección Total de la Demanda, Incluye Pérdidas Totales
A continuación, se detalla el resumen de la proyección total de las pérdidas por cada alimentador.
Cuadro Nº 19: PROYECCIÓN DE DEMANDA TOTAL DE POTENCIA COINCIDENTE A NIVEL DE BARRAS MT (kW) - Existente y Futuros
F. Coin = 1
Ítem
Sistema de
Distribución
Eléctrica
Centro de
Transformación
Relación de
Transformación
y Potencias
Nominales
(ONAN)
Nivel de
Tensión
(kV)
Alim.
N°
SED
DEMANDA (kW) (Con Pérdidas MT y BT)
Año 0 Año 1 Año 5 Año 10 Año 15 Año 20
2022 2023 2027 2032 2037 2042
1 Arequipa LAMBRAMANI 10 GOYENECHE 1 41 42 45 49 53 57
2 Arequipa
PARQUE
INDUSTRIAL
10 PARRA 1 131 134 144 157 171 184
3 Arequipa
PARQUE
INDUSTRIAL
10
SACOS DEL
SUR
6 419 427 460 501 542 584
4 Arequipa
PARQUE
INDUSTRIAL
10 VENEZUELA 8 806 822 884 964 1045 1128
5 Arequipa PORONGOCHE 10 LA ISLA 6 291 296 319 348 377 407
6 Arequipa SAN LAZARO 10 LA MARINA 2 82 83 89 97 106 114
7 Arequipa SAN LAZARO 10 MIRAFLORES 2 135 138 148 161 174 188
TOTAL 1904,48 1941,22 2089,35 2276,92 2467,57 2661,83
3.12.11 RESUMEN DE LA PROYECCIÓN DE LA DEMANDA DE POTENCIA Y ENERGÍA (ventas
incluye Pérdidas)
Situación Con Proyecto
A continuación, se presenta el resumen de potencia y energía que el proyecto demandará,
en el horizonte de 20 años en la situación con proyecto, en esta situación el proyecto podrá
atender la demanda actual y proyectada, asimismo el crecimiento vegetativo de la demanda
existente durante el horizonte de vida del proyecto (20 años)
0054

Página 55 de 65

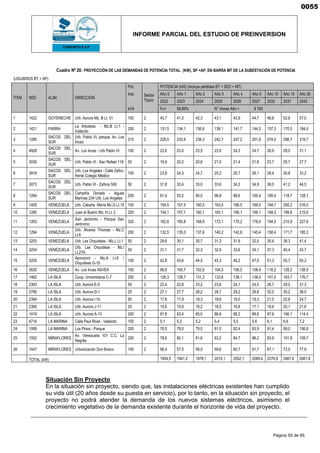

Cuadro Nº 20: PROYECCIÓN DE LAS DEMANDAS DE POTENCIA TOTAL (KW), SP +AP, EN BARRA MT DE LA SUBESTACIÓN DE POTENCIA
(USUARIOS BT + AP)
ÍTEM SED ALIM. DIRECCIÓN
Pot.
Sector
Típico
POTENCIA (kW) (Incluye pérdidas BT + SED + MT)
Inst. Año 0 Año 1 Año 2 Año 3 Año 4 Año 5 Año 10 Año 15 Año 20
2022 2023 2024 2025 2026 2027 2032 2037 2042
kVA Fc= 58,89% ; N° Horas Año = 8 760
1 1422 GOYENECHE Urb. Aurora Mz. B Lt. 01 100 2 40,7 41,5 42,3 43,1 43,9 44,7 48,8 52,8 57,0
2 1421 PARRA
La Arboleda - Mz.B Lt.1 -
Vallecito
200 2 131,5 134,1 136,6 139,1 141,7 144,3 157,3 170,5 184,0
3 1285
SACOS DEL
SUR
Incas
315 2 229,5 233,9 238,3 242,7 247,2 251,6 274,0 296,7 319,7
4 4928
SACOS DEL
SUR
Av. Los Incas - Urb Pablo VI 100 2 22,6 23,0 23,5 23,9 24,3 24,7 26,9 29,0 31,1
5 3030
SACOS DEL
SUR
Urb. Pablo VI - San Rafael 118 50 2 19,9 20,2 20,6 21,0 21,4 21,8 23,7 25,7 27,7
6 3916
SACOS DEL
SUR
100 2 23,8 24,3 24,7 25,2 25,7 26,1 28,4 30,8 33,2
7 3073
SACOS DEL
SUR
Urb. Pablo VI - Zafiros 500 50 2 31,8 32,4 33,0 33,6 34,2 34,9 38,0 41,2 44,5
8 1284
SACOS DEL
SUR
Campiña Dorada - Aguas
Marinas 234 Urb. Los Angeles
200 2 91,4 93,2 95,0 96,8 98,6 100,4 109,4 118,7 128,1
9 1405 VENEZUELA Urb. Cabaña María Mz.G Lt.15 100 2 154,5 157,5 160,5 163,5 166,5 169,5 184,7 200,2 216,0
10 1280 VENEZUELA Juan el Bueno Mz. H Lt. 2 320 2 154,1 157,1 160,1 163,1 166,1 169,1 184,3 199,8 215,6
11 1283 VENEZUELA
Jerónimo
320 2 162,6 165,8 168,9 172,1 175,2 178,4 194,5 210,9 227,6
12 1294 VENEZUELA
Urb. Alvarez Thomas - Mz.C
Lt.6
200 2 132,5 135,0 137,6 140,2 142,8 145,4 158,4 171,7 185,3
13 3253 VENEZUELA Urb. Las Orquideas - Mz.L Lt.1 50 2 29,6 30,1 30,7 31,3 31,9 32,5 35,4 38,3 41,4
14 3254 VENEZUELA
Urb. Las Orquideas - Mz.l
Lt.27A
50 2 31,1 31,7 32,3 32,9 33,6 34,1 37,3 40,4 43,7
15 3255 VENEZUELA
Aproviord - Mz.A Lt.6 /
Orquideas G-10
100 2 42,8 43,6 44,5 45,3 46,2 47,0 51,3 55,7 60,2
16 3635 VENEZUELA Av. Los Incas ASVEA 100 2 98,8 100,7 102,6 104,5 106,5 108,4 118,2 128,2 138,5
17 1462 LA ISLA Coop. Universitaria C-7 200 2 126,3 128,7 131,2 133,6 136,1 138,5 151,0 163,7 176,7
18 2393 LA ISLA Urb. Aurora E-5 50 2 22,4 22,8 23,2 23,6 24,1 24,5 26,7 29,0 31,3
19 2790 LA ISLA Urb. Aurora D-1 25 2 27,1 27,7 28,2 28,7 29,2 29,8 32,5 35,2 38,0
20 2394 LA ISLA Urb. Aurora l-1b 50 2 17,6 17,9 18,3 18,6 19,0 19,3 21,0 22,8 24,7
21 2395 LA ISLA Urb. Aurora J-11 25 2 15,6 15,9 16,2 16,5 16,8 17,1 18,6 20,1 21,6
22 1419 LA ISLA Urb. Aurora A-13 200 2 81,8 83,4 85,0 86,6 88,2 89,8 97,8 106,1 114,4
23 4716 LA MARINA Calle Paul Rivet - Vallecito 100 2 5,1 5,2 5,2 5,4 5,5 5,6 6,1 6,6 7,2
24 1089 LA MARINA Los Pinos - Parque 200 2 76,5 78,0 79,5 81,0 82,4 83,9 91,4 99,0 106,8
25 1552 MIRAFLORES
Av. Venezuela 101 C.C. La
Negrita
200 2 78,6 80,1 81,6 83,2 84,7 86,2 93,9 101,8 109,7
26 1447 MIRAFLORES Urbanización Don Bosco 100 2 56,4 57,5 58,5 59,6 60,7 61,7 67,1 72,5 77,9
TOTAL (kW) 1904,5 1941,2 1978,1 2015,1 2052,1 2089,4 2276,9 2467,6 2661,8
Situación Sin Proyecto
En la situación sin proyecto, siendo que, las instalaciones eléctricas existentes han cumplido
su vida útil (20 años desde su puesta en servicio), por lo tanto, en la situación sin proyecto, el
proyecto no podrá atender la demanda de los nuevos sistemas eléctricos, asimismo el
crecimiento vegetativo de la demanda existente durante el horizonte de vida del proyecto.
0055

Página 56 de 65
3.13 BALANCE OFERTA Y DEMANDA DEL PROYECTO
La oferta de potencia y energía requerida para satisfacer la demanda del MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E
SUBESTACIONES DE DISTRIBUCIÓN, REDES SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA
está dada por las SED de distribución que atiende la demanda:
El resumen del balance oferta – demanda se presenta en los siguientes cuadros:
Cuadro Nº 21: Oferta Disponible
f.p.= 0,95 CARACTERÍSTICAS DE LA SED EXISTENTE ALIMENTADOR Y SET
ítem SED ALIM. DIRECCIÓN
Nº de
Usuarios
Existentes
SED
kVA
Instalados
Relación de
Transformación (kV)
Tipo Monoposte /
Biposte
SET ALIMENTADOR
TENSIÓN
kV
1 1422 GOYENECHE Urb. Aurora Mz. B Lt. 01 100 1422 100 10/0,38-0,22 MONOPOSTE LAMBRAMANI GOYENECHE 10
2 1421 PARRA La Arboleda - Mz.B Lt.1 - Vallecito 315 1421 200 10/0,38-0,23 CASETA PARQUE INDUSTRIAL PARRA 11
3 1285
SACOS DEL
SUR
Urb. Pablo VI, parque, Av. Los Incas 412 1285 315 10/0,38-0,24
BIPOSTE Y
SUBTERRANEO
PARQUE INDUSTRIAL SACOS DEL SUR 12
4 4928
SACOS DEL
SUR
Av. Los Incas - Urb Pablo VI 3 4928 100 10/0,38-0,25 MONOPOSTE PARQUE INDUSTRIAL SACOS DEL SUR 13
5 3030
SACOS DEL
SUR
Urb. Pablo VI - San Rafael 118 39 3030 50 10/0,38-0,26 MONOPOSTE PARQUE INDUSTRIAL SACOS DEL SUR 14
6 3916
SACOS DEL
SUR
Urb. Los Angeles - Calle Zafiro, frente
Colegio Médico
43 3916 100 10/0,38-0,27 MONOPOSTE PARQUE INDUSTRIAL SACOS DEL SUR 15
7 3073
SACOS DEL
SUR
Urb. Pablo VI - Zafiros 500 85 3073 50 10/0,38-0,28 MONOPOSTE PARQUE INDUSTRIAL SACOS DEL SUR 16
8 1284
SACOS DEL
SUR
Campiña Dorada - Aguas Marinas 234 Urb.
Los Angeles
231 1284 200 10/0,38-0,29 BIPOSTE PARQUE INDUSTRIAL SACOS DEL SUR 17
9 1405 VENEZUELA Urb. Cabaña María Mz.G Lt.15 343 1405 100 10/0,38-0,30 CASETA PARQUE INDUSTRIAL VENEZUELA 18
10 1280 VENEZUELA Juan el Bueno Mz. H Lt. 2 362 1280 320 10/0,38-0,31 CASETA PARQUE INDUSTRIAL VENEZUELA 19
11 1283 VENEZUELA San Jerónimo - Parque San Jerónimo 395 1283 320 10/0,38-0,32
BIPOSTE Y
SUBTERRANEO
PARQUE INDUSTRIAL VENEZUELA 20
12 1294 VENEZUELA Urb. Alvarez Thomas - Mz.C Lt.6 306 1294 200 10/0,38-0,33 CASETA PARQUE INDUSTRIAL VENEZUELA 21
0056

Página 57 de 65
ítem SED ALIM. DIRECCIÓN
Nº de
Usuarios
Existentes
SED
kVA
Instalados
Relación de
Transformación (kV)
Tipo Monoposte /
Biposte
SET ALIMENTADOR
TENSIÓN
kV
13 3253 VENEZUELA Urb. Las Orquideas - Mz.L Lt.1 74 3253 50 10/0,38-0,34 MONOPOSTE PARQUE INDUSTRIAL VENEZUELA 22
14 3254 VENEZUELA Urb. Las Orquideas - Mz.l Lt.27A 87 3254 50 10/0,38-0,35 MONOPOSTE PARQUE INDUSTRIAL VENEZUELA 23
15 3255 VENEZUELA Aproviord - Mz.A Lt.6 / Orquideas G-10 130 3255 100 10/0,38-0,36 MONOPOSTE PARQUE INDUSTRIAL VENEZUELA 24
16 3635 VENEZUELA Av. Los Incas ASVEA 263 3635 100 10/0,38-0,37
COMPACTO EN
SUBTERRANEO
PARQUE INDUSTRIAL VENEZUELA 25
17 1462 LA ISLA Coop. Universitaria C-7 305 1462 200 10/0,38-0,38 BIPOSTE PORONGOCHE LA ISLA 26
18 2393 LA ISLA Urb. Aurora E-5 53 2393 50 10/0,38-0,39 MONOPOSTE PORONGOCHE LA ISLA 27
19 2790 LA ISLA Urb. Aurora D-1 62 2790 25 10/0,38-0,40 MONOPOSTE PORONGOCHE LA ISLA 28
20 2394 LA ISLA Urb. Aurora l-1b 49 2394 50 10/0,38-0,41 MONOPOSTE PORONGOCHE LA ISLA 29
21 2395 LA ISLA Urb. Aurora J-11 21 2395 25 10/0,38-0,42 MONOPOSTE PORONGOCHE LA ISLA 30
22 1419 LA ISLA Urb. Aurora A-13 193 1419 200 10/0,38-0,43 BIPOSTE PORONGOCHE LA ISLA 31
23 4716 LA MARINA Calle Paul Rivet - Vallecito 24 4716 100 10/0,38-0,44 MONOPOSTE SAN LAZARO LA MARINA 32
24 1089 LA MARINA Los Pinos - Parque 152 1089 200 10/0,38-0,45 CASETA SAN LAZARO LA MARINA 33
25 1552 MIRAFLORES Av. Venezuela 101 C.C. La Negrita 164 1552 200 10/0,38-0,46 CASETA SAN LAZARO MIRAFLORES 34
26 1447 MIRAFLORES Urbanización Don Bosco 43 1447 100 10/0,38-0,47 BIPOSTE SAN LAZARO MIRAFLORES 35
El objetivo general del proyecto es la garantizar el servicio eléctrico con estándares de calidad de producto y calidad de suministro eléctrico, donde se
beneficiarán a 17 016 habitantes y 4 254 usuarios (4254 usuarios BT y 0 usuarios MT) totales. A continuación, se detalla el balance de la oferta y demanda
que atenderá el proyecto.
0057

Página 58 de 65
Cuadro Nº 22: Balance Oferta – Demanda Situación Sin Proyecto
DEMANDA kW a nivel de SED
(coincidentes) - USUARIOS TOTAL
Factores de Utilización Transformador SED
(DEMANDA ÚNICAMENTE EXISTENTES)
íte
m
SED ALIM. DIRECCIÓN
Nº de
Usuarios
Existente
s
SED
kV
A
Relación de
Transformació
n (kV)
Tipo
Monoposte /
Biposte
SET
ALIMENTADO
R
TENSIÓ
N kV
Año 0
Año
1
Año
5
Año
10
Año
15
Año
20
Año
0
Año
1
Año
5
Año
10
Año
15
Año 20 CONCLUSIÓN
1
142
2
GOYENECH
E
Urb. Aurora Mz. B
Lt. 01
100
142
2
100 10/0,38-0,22 MONOPOSTE LAMBRAMANI GOYENECHE 10 39,1 39,9 42,9 46,8 50,7 54,7 41% 42% 45% 49% 53% 58%
2
142
1
PARRA
La Arboleda -
Mz.B Lt.1 -
Vallecito
315
142
1
200 10/0,38-0,23 CASETA
PARQUE
INDUSTRIAL
PARRA 11 126,2
128,
7
138,
5
150,
9
163,
6
176,
6
66% 68% 73% 79% 86% 93%
3
128
5
SACOS DEL
SUR
Urb. Pablo VI,
parque, Av. Los
Incas
412
128
5
315 10/0,38-0,24
BIPOSTE Y
SUBTERRANE
O
PARQUE
INDUSTRIAL
SACOS DEL
SUR
12 220,2
224,
5
241,
5
263,
0
284,
7
306,
8
74% 75% 81% 88% 95% 103%
4
492
8
SACOS DEL
SUR
Av. Los Incas -
Urb Pablo VI
3
492
8
100 10/0,38-0,25 MONOPOSTE
PARQUE
INDUSTRIAL
SACOS DEL
SUR
13 21,7 22,1 23,7 25,8 27,8 29,9 23% 23% 25% 27% 29% 31%
5
303
0
SACOS DEL
SUR
Urb. Pablo VI -
San Rafael 118
39
303
0
50 10/0,38-0,26 MONOPOSTE
PARQUE
INDUSTRIAL
SACOS DEL
SUR
14 19,1 19,4 20,9 22,8 24,7 26,6 40% 41% 44% 48% 52% 56%
6
391
6
SACOS DEL
SUR
Urb. Los Angeles -
Calle Zafiro,
frente Colegio
Médico
43
391
6
100 10/0,38-0,27 MONOPOSTE
PARQUE
INDUSTRIAL
SACOS DEL
SUR
15 22,9 23,3 25,1 27,3 29,6 31,9 24% 25% 26% 29% 31% 34%
7
307
3
SACOS DEL
SUR
Urb. Pablo VI -
Zafiros 500
85
307
3
50 10/0,38-0,28 MONOPOSTE
PARQUE
INDUSTRIAL
SACOS DEL
SUR
16 30,5 31,1 33,4 36,5 39,6 42,7 64% 65% 70% 77% 83% 90%
8
128
4
SACOS DEL
SUR
Campiña Dorada -
Aguas Marinas
234 Urb. Los
Angeles
231
128
4
200 10/0,38-0,29 BIPOSTE
PARQUE
INDUSTRIAL
SACOS DEL
SUR
17 87,8 89,4 96,3
105,
0
113,
9
122,
9
46% 47% 51% 55% 60% 65%
9
140
5
VENEZUELA
Urb. Cabaña
María Mz.G Lt.15
343
140
5
100 10/0,38-0,30 CASETA
PARQUE
INDUSTRIAL
VENEZUELA 18 148,3
151,
1
162,
7
177,
3
192,
1
207,
3
156
%
159
%
171
%
187
%
202
%
218%
REQUIERE
CAMBIO DE
TRANSFORMA
DOR - AÑO 0
10
128
0
VENEZUELA
Juan el Bueno Mz.
H Lt. 2
362
128
0
320 10/0,38-0,31 CASETA
PARQUE
INDUSTRIAL
VENEZUELA 19 147,9
150,
8
162,
3
176,
9
191,
7
206,
9
49% 50% 53% 58% 63% 68%
11
128
3
VENEZUELA
San Jerónimo -
Parque San
Jerónimo
395
128
3
320 10/0,38-0,32
BIPOSTE Y
SUBTERRANE
O
PARQUE
INDUSTRIAL
VENEZUELA 20 156,1
159,
1
171,
2
186,
7
202,
4
218,
4
51% 52% 56% 61% 67% 72%
0058

Página 59 de 65
íte
m
Nº de
Usuarios
Existente
s
SED
kV
A
Relación de
Transformació
n (kV)
Tipo
Monoposte /
Biposte
SET
ALIMENTADO
R
TENSIÓ
N kV
Año 0
Año
1
Año
5
Año
10
Año
15
Año
20
Año
0
Año
1
Año
5
Año
10
Año
15
Año 20 CONCLUSIÓN
12
129
4
VENEZUELA
Urb. Alvarez
Thomas - Mz.C
Lt.6
306
129
4
200 10/0,38-0,33 CASETA
PARQUE
INDUSTRIAL
VENEZUELA 21 127,1
129,
6
139,
5
152,
0
164,
8
177,
8
67% 68% 73% 80% 87% 94%
13
325
3
VENEZUELA
Urb. Las
Orquideas - Mz.L
Lt.1
74
325
3
50 10/0,38-0,34 MONOPOSTE
PARQUE
INDUSTRIAL
VENEZUELA 22 28,4 28,9 31,1 34,0 36,8 39,7 60% 61% 66% 71% 77% 84%
14
325
4
VENEZUELA
Urb. Las
Orquideas - Mz.l
Lt.27A
87
325
4
50 10/0,38-0,35 MONOPOSTE
PARQUE
INDUSTRIAL
VENEZUELA 23 29,9 30,4 32,8 35,8 38,8 41,9 63% 64% 69% 75% 82% 88%
15
325
5
VENEZUELA
Aproviord - Mz.A
Lt.6 / Orquideas
G-10
130
325
5
100 10/0,38-0,36 MONOPOSTE
PARQUE
INDUSTRIAL
VENEZUELA 24 41,1 41,9 45,1 49,2 53,4 57,8 43% 44% 47% 52% 56% 61%
16
363
5
VENEZUELA
Av. Los Incas
ASVEA
263
363
5
100 10/0,38-0,37
COMPACTO
EN
SUBTERRANE
O
PARQUE
INDUSTRIAL
VENEZUELA 25 94,8 96,6
104,
0
113,
5
123,
1
132,
9
100
%
102
%
110
%
119
%
130
%
140%
REQUIERE
CAMBIO DE
TRANSFORMA
DOR - AÑO 15
17
146
2
LA ISLA
Coop.
Universitaria C-7
305
146
2
200 10/0,38-0,38 BIPOSTE
PORONGOCH
E
LA ISLA 26 121,2
123,
5
132,
9
144,
9
157,
1
169,
6
64% 65% 70% 76% 83% 89%
18
239
3
LA ISLA Urb. Aurora E-5 53
239
3
50 10/0,38-0,39 MONOPOSTE
PORONGOCH
E
LA ISLA 27 21,5 21,9 23,6 25,7 27,8 30,0 45% 46% 50% 54% 59% 63%
19
279
0
LA ISLA Urb. Aurora D-1 62
279
0
25 10/0,38-0,40 MONOPOSTE
PORONGOCH
E
LA ISLA 28 26,0 26,6 28,6 31,1 33,7 36,4
110
%
112
%
120
%
131
%
142
%
153%
REQUIERE
CAMBIO DE
TRANSFORMA
DOR - AÑO 10
20
239
4
LA ISLA Urb. Aurora l-1b 49
239
4
50 10/0,38-0,41 MONOPOSTE
PORONGOCH
E
LA ISLA 29 16,9 17,2 18,5 20,2 21,9 23,7 35% 36% 39% 43% 46% 50%
21
239
5
LA ISLA Urb. Aurora J-11 21
239
5
25 10/0,38-0,42 MONOPOSTE
PORONGOCH
E
LA ISLA 30 14,9 15,2 16,4 17,8 19,3 20,8 63% 64% 69% 75% 81% 87%
22
141
9
LA ISLA Urb. Aurora A-13 193
141
9
200 10/0,38-0,43 BIPOSTE
PORONGOCH
E
LA ISLA 31 78,5 80,0 86,1 93,9
101,
8
109,
8
41% 42% 45% 49% 54% 58%
23
471
6
LA MARINA
Calle Paul Rivet -
Vallecito
24
471
6
100 10/0,38-0,44 MONOPOSTE SAN LAZARO LA MARINA 32 4,9 5,0 5,3 5,8 6,4 6,9 5% 5% 6% 6% 7% 7%
24
108
9
LA MARINA
Los Pinos -
Parque
152
108
9
200 10/0,38-0,45 CASETA SAN LAZARO LA MARINA 33 73,4 74,8 80,5 87,7 95,0
102,
5
39% 39% 42% 46% 50% 54%
0059

Página 60 de 65
íte
m
Nº de
Usuarios
Existente
s
SED
kV
A
Relación de
Transformació
n (kV)
Tipo
Monoposte /
Biposte
SET
ALIMENTADO
R
TENSIÓ
N kV
Año 0
Año
1
Año
5
Año
10
Año
15
Año
20
Año
0
Año
1
Año
5
Año
10
Año
15
Año 20 CONCLUSIÓN
25
155
2
MIRAFLORE
S
Av. Venezuela
101 C.C. La
Negrita
164
155
2
200 10/0,38-0,46 CASETA SAN LAZARO MIRAFLORES 34 75,4 76,9 82,7 90,1 97,7
105,
3
40% 40% 44% 47% 51% 55%
26
144
7
MIRAFLORE
S
Urbanización Don
Bosco
43
144
7
100 10/0,38-0,47 BIPOSTE SAN LAZARO MIRAFLORES 35 54,1 55,1 59,2 64,4 69,6 74,8 57% 58% 62% 68% 73% 79%
0060

ESTUDIO DEL PERFIL
4. ANEXOS
0061

ESTUDIO DEL PERFIL
4.1 Anexos
Anexo 1: ESTUDIO DEL MERCADO ELECTRICO
Anexo 2: INFORME TOPOGRAFICO
Anexo 3: PANEL FOTOGRAFICO
0062

ESTUDIO DEL PERFIL
Anexo 1:
ESTUDIO DEL MERCADO
ELECTRICO
0063

Nº
SED (Según
TdR)
Alimentador
MT
SET Potencia (kVA)
Relación de
Transformador
N° Usuarios
Dic_2021
Consumos (Sin
Pérdidas - 2021)
kWh/año
1 1422 1422 Urb. Aurora Mz. B Lt. 01 Arequipa GOYENECHE LAMBRAMANI 100 MONOPOSTE 100 179358
2 1421 1421 La Arboleda - Mz.B Lt.1 - Vallecito Arequipa PARRA PARQUE INDUSTRIAL 200 CASETA 315 579981
3
1285
(4713)1
1285 Urb. Pablo VI, parque, Av. Los Incas Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 315
BIPOSTE Y
SUBTERRANEO
412 1032876
4 4928 4928 Av. Los Incas - Urb Pablo VI Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 100 MONOPOSTE 3 107462
5 3030 3030 Urb. Pablo VI - San Rafael 118 Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 50 MONOPOSTE 39 88921
6 3916 3916
Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 100 MONOPOSTE 43 107219
7 3073 3073 Urb. Pablo VI - Zafiros 500 Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 50 MONOPOSTE 85 138716
8 1284 1284
Arequipa SACOS DEL SUR PARQUE INDUSTRIAL 200 BIPOSTE 231 401532
9
1405
(4164)1
1405 Urb. Cabaña María Mz.G Lt.15 Arequipa VENEZUELA PARQUE INDUSTRIAL 100 CASETA 343 685626
10 1280 1280 Juan el Bueno Mz. H Lt. 2 Arequipa VENEZUELA PARQUE INDUSTRIAL 320 CASETA 362 680763
11 1283 1283
Jerónimo
Arequipa VENEZUELA PARQUE INDUSTRIAL 320
BIPOSTE Y
SUBTERRANEO
395 716378
12 1294 1294 Urb. Alvarez Thomas - Mz.C Lt.6 Arequipa VENEZUELA PARQUE INDUSTRIAL 200 CASETA 306 586027
13 3253 3253 Urb. Las Orquideas - Mz.L Lt.1 Arequipa VENEZUELA PARQUE INDUSTRIAL 50 MONOPOSTE 74 129902
14 3254 3254 Urb. Las Orquideas - Mz.l Lt.27A Arequipa VENEZUELA PARQUE INDUSTRIAL 50 MONOPOSTE 87 135354
15 3255 3255
Aproviord - Mz.A Lt.6 / Orquideas G-
10
Arequipa VENEZUELA PARQUE INDUSTRIAL 100 MONOPOSTE 130 184651
16 3635 3635 Av. Los Incas ASVEA Arequipa VENEZUELA PARQUE INDUSTRIAL 100
COMPACTO EN
SUBTERRANEO
263 431679
17
1462
(5046)1
1462 Coop. Universitaria C-7 Arequipa LA ISLA PORONGOCHE 200 BIPOSTE 305 556457
18 2393 2393 Urb. Aurora E-5 Arequipa LA ISLA PORONGOCHE 50 MONOPOSTE 53 98682
19 2790 2790 Urb. Aurora D-1 Arequipa LA ISLA PORONGOCHE 25 MONOPOSTE 62 120154
20 2394 2394 Urb. Aurora l-1b Arequipa LA ISLA PORONGOCHE 50 MONOPOSTE 49 76444
21 2395 2395 Urb. Aurora J-11 Arequipa LA ISLA PORONGOCHE 25 MONOPOSTE 21 71140
22 1419 1419 Urb. Aurora A-13 Arequipa LA ISLA PORONGOCHE 200 BIPOSTE 193 361224
23 4716 4716 Calle Paul Rivet - Vallecito Arequipa LA MARINA SAN LAZARO 100 MONOPOSTE 24 20520
24
1089
(4941)1
1089 Los Pinos - Parque Arequipa LA MARINA SAN LAZARO 200 CASETA 152 342208
25 1552 1552 Av. Venezuela 101 C.C. La Negrita Arequipa MIRAFLORES SAN LAZARO 200 CASETA 164 350260
26 1447 1447 Urbanización Don Bosco Arequipa MIRAFLORES SAN LAZARO 100 BIPOSTE 43 262519
4254 8446054.14
ANEXO A.1.
SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A NIVEL DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO DEL PROYECTO "MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E SUBESTACIONES DE
DISTRIBUCIÓN, REDES SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA
TOTAL
0064

A) FACTORES DE CARGA Y PÉRDIDAS
Hora de Máxima Demanda
SED
Máxima Demanda
(kW)
Demanda media (kW)
Factor de
Carga
1,447 43 30 69%
4,928 20 12 61%
3,916 23 12 52%
3,255 41 21 52%
1,422 35 20 59%
1,419 68 41 60%
Factor de Carga (SP) 58.89%
Factor de Pérdidas 41.94%
Factor de Carga (AP) 50.00%
B) % DE PÉRDIDAS RECONOCIDAS
SECTOR TÍPICO 2
Energía (*) Potencia (*)
Media Tensión 1.52% 1.78%
Baja Tensión 4.72% 6.18%
Técnicas 2.16% 3.62%
SEDs MT/BT 1.38% 2.38%
Redes BT 0.58% 0.88%
Acometidas 0.06% 0.14%
Medidores 0.14% 0.22%
No Técnicas 2.56% 2.56%
NHUBT 413
Fc 0.57
RESOLUCIÓN DE CONSEJO DIRECTIVO ORGANISMO SUPERVISOR DE LA INVERSIÓN EN ENERGÍA Y
MINERÍA OSINERGMIN N° 203-2013-OS/CD (Informe Técnico Informe No. 0432-2013-GART)
(*) Porcentajes referidos a los ingresos en cada nivel de tensión
SISTEMA ELÉCTRICO AREQUIPA
ANEXO A.2. FACTOR DE CARGA, FACTOR DE PÉRDIDAS Y % PERDIDAS RECONOCIDAS
2
7
.
0
3
.
0 fc
fc
fp 

0065

CENSOS DISTRITALES # Hab/Lote
DISTRITOS 2018 2019 2020 2019-2018 2020-2019 PROMEDIO Promedio
AREQUIPA 1114721 1146418 1175765 2.84% 2.56% 2.70% 2.70%
2.70% 2.70% 4.00
TCP (%)
ELEGIDO
ANEXO A.3.- TASA DE CRECIMIENTO POBLACIONAL
Promedio Global
Población TCP (%)
0066

Pot.
Inst. Año 0 Año 1 Año 2 Año 3 Año 4 Año 5 Año 6 Año 7 Año 8 Año 9 Año 10 Año 11 Año 12 Año 13 Año 14 Año 15 Año 16 Año 17 Año 18 Año 19 Año 20
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA % Tasas: 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70%
1 1422 GOYENECHE Urb. Aurora Mz. B Lt. 01 100 2 400 411 422 433 445 457 469 482 495 508 522 536 551 566 581 597 613 629 646 664 682
2 1421 PARRA
Vallecito
200 2 1260 1294 1329 1365 1402 1440 1479 1518 1560 1602 1645 1689 1735 1782 1830 1879 1930 1982 2036 2091 2147
3 1285 SACOS DEL SUR
Incas
315 2 1648 1693 1738 1785 1833 1883 1934 1986 2040 2095 2151 2210 2269 2331 2394 2458 2525 2593 2663 2735 2809
4 4928 SACOS DEL SUR Av. Los Incas - Urb Pablo VI 100 2 12 12 13 13 13 14 14 14 15 15 16 16 17 17 17 18 18 19 19 20 20
5 3030 SACOS DEL SUR Urb. Pablo VI - San Rafael 118 50 2 156 160 165 169 174 178 183 188 193 198 204 209 215 221 227 233 239 245 252 259 266
100 2 172 177 181 186 191 197 202 207 213 219 225 231 237 243 250 257 263 271 278 285 293
7 3073 SACOS DEL SUR Urb. Pablo VI - Zafiros 500 50 2 340 349 359 368 378 388 399 410 421 432 444 456 468 481 494 507 521 535 549 564 579
200 2 924 949 975 1001 1028 1056 1084 1114 1144 1175 1206 1239 1272 1307 1342 1378 1416 1454 1493 1533 1575
9 1405 VENEZUELA Urb. Cabaña María Mz.G Lt.15 100 2 1372 1409 1447 1486 1526 1568 1610 1653 1698 1744 1791 1840 1889 1940 1993 2047 2102 2159 2217 2277 2338
10 1280 VENEZUELA Juan el Bueno Mz. H Lt. 2 320 2 1448 1487 1527 1569 1611 1654 1699 1745 1792 1841 1890 1941 1994 2048 2103 2160 2218 2278 2340 2403 2468
11 1283 VENEZUELA
Jerónimo
320 2 1580 1623 1667 1712 1758 1805 1854 1904 1956 2008 2063 2118 2176 2234 2295 2357 2420 2486 2553 2622 2693
12 1294 VENEZUELA Urb. Alvarez Thomas - Mz.C Lt.6 200 2 1224 1257 1291 1326 1362 1399 1436 1475 1515 1556 1598 1641 1685 1731 1778 1826 1875 1926 1978 2031 2086
13 3253 VENEZUELA Urb. Las Orquideas - Mz.L Lt.1 50 2 296 304 312 321 329 338 347 357 366 376 386 397 408 419 430 442 453 466 478 491 504
14 3254 VENEZUELA Urb. Las Orquideas - Mz.l Lt.27A 50 2 348 357 367 377 387 398 408 419 431 442 454 467 479 492 505 519 533 548 562 578 593
15 3255 VENEZUELA
G-10
100 2 520 534 548 563 579 594 610 627 644 661 679 697 716 735 755 776 797 818 840 863 886
16 3635 VENEZUELA Av. Los Incas ASVEA 100 2 1052 1080 1110 1140 1170 1202 1234 1268 1302 1337 1373 1410 1449 1488 1528 1569 1612 1655 1700 1746 1793
17 1462 LA ISLA Coop. Universitaria C-7 200 2 1220 1253 1287 1322 1357 1394 1432 1470 1510 1551 1593 1636 1680 1725 1772 1820 1869 1919 1971 2025 2079
18 2393 LA ISLA Urb. Aurora E-5 50 2 212 218 224 230 236 242 249 255 262 269 277 284 292 300 308 316 325 334 343 352 361
19 2790 LA ISLA Urb. Aurora D-1 25 2 248 255 262 269 276 283 291 299 307 315 324 333 341 351 360 370 380 390 401 412 423
20 2394 LA ISLA Urb. Aurora l-1b 50 2 196 201 207 212 218 224 230 236 243 249 256 263 270 277 285 292 300 308 317 325 334
21 2395 LA ISLA Urb. Aurora J-11 25 2 84 86 89 91 93 96 99 101 104 107 110 113 116 119 122 125 129 132 136 139 143
22 1419 LA ISLA Urb. Aurora A-13 200 2 772 793 814 836 859 882 906 930 956 981 1008 1035 1063 1092 1121 1152 1183 1215 1247 1281 1316
23 4716 LA MARINA Calle Paul Rivet - Vallecito 100 2 96 99 101 104 107 110 113 116 119 122 125 129 132 136 139 143 147 151 155 159 164
24 1089 LA MARINA Los Pinos - Parque 200 2 608 624 641 659 676 695 713 733 753 773 794 815 837 860 883 907 931 957 982 1009 1036
25 1552 MIRAFLORES
Negrita
200 2 656 674 692 711 730 750 770 791 812 834 856 880 903 928 953 979 1005 1032 1060 1089 1118
26 1447 MIRAFLORES Urbanización Don Bosco 100 2 172 177 181 186 191 197 202 207 213 219 225 231 237 243 250 257 263 271 278 285 293
17016 17476 17948 18433 18931 19442 19967 20507 21061 21630 22214 22814 23431 24064 24714 25382 26067 26772 27495 28238 29001
TOTAL - Población
ANEXO A.5. PROYECCION DE LA POBLACIÓN BENEFICIADA
(USUARIOS BT)
Sector
Típico
POBLACIÓN BENEFICIADA
0067

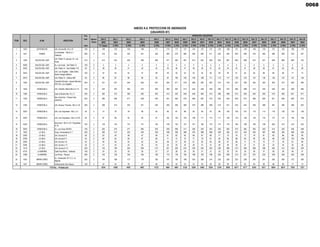

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA % Tasas: 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70% 2.70%
2 1421 PARRA
Vallecito
200 2 315 324 332 341 350 360 370 380 390 400 411 422 434 445 458 470 483 496 509 523 537
Incas
315 2 412 423 435 446 458 471 483 497 510 524 538 552 567 583 598 615 631 648 666 684 702
4 4928 SACOS DEL SUR Av. Los Incas - Urb Pablo VI 100 2 3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5
5 3030 SACOS DEL SUR Urb. Pablo VI - San Rafael 118 50 2 39 40 41 42 43 45 46 47 48 50 51 52 54 55 57 58 60 61 63 65 66
100 2 43 44 45 47 48 49 50 52 53 55 56 58 59 61 62 64 66 68 69 71 73
7 3073 SACOS DEL SUR Urb. Pablo VI - Zafiros 500 50 2 85 87 90 92 95 97 100 102 105 108 111 114 117 120 123 127 130 134 137 141 145
200 2 231 237 244 250 257 264 271 278 286 294 302 310 318 327 336 345 354 363 373 383 394
11 1283 VENEZUELA
Jerónimo
320 2 395 406 417 428 439 451 464 476 489 502 516 530 544 559 574 589 605 621 638 655 673
15 3255 VENEZUELA
G-10
100 2 130 134 137 141 145 149 153 157 161 165 170 174 179 184 189 194 199 205 210 216 222
25 1552 MIRAFLORES
Negrita
200 2 164 168 173 178 182 187 192 198 203 208 214 220 226 232 238 245 251 258 265 272 280
26 1447 MIRAFLORES Urbanización Don Bosco 100 2 43 44 45 47 48 49 50 52 53 55 56 58 59 61 62 64 66 68 69 71 73
4254 4368 4487 4607 4732 4861 4991 5129 5269 5408 5554 5704 5856 6017 6177 6345 6517 6694 6874 7058 7251
TOTAL - Población
ANEXO A.6. PROYECCION DE ABONADOS
(USUARIOS BT)
Sector
Típico
ABONADOS (USUARIOS)
0068

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA % Tasas: 1.87% 1.84% 1.81% 1.77% 1.74% 1.71% 1.68% 1.66% 1.63% 1.60% 1.58% 1.55% 1.53% 1.51% 1.48% 1.46% 1.44% 1.42% 1.40% 1.38%
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 179358 182717 186076 189434 192793 196152 199510 202869 206228 209586 212945 216304 219662 223021 226380 229739 233097 236456 239815 243173 246532
2 1421 PARRA
Vallecito
200 2 579981 590842 601703 612563 623424 634285 645146 656006 666867 677728 688589 699450 710310 721171 732032 742893 753753 764614 775475 786336 797196
3 1285
SACOS DEL
SUR
Incas
315 2 1032876 1052217 1071559 1090901 1110242 1129584 1148926 1168268 1187609 1206951 1226293 1245634 1264976 1284318 1303659 1323001 1342343 1361684 1381026 1400368 1419709
4 4928
SACOS DEL
SUR
Av. Los Incas - Urb Pablo VI 100 2 107462 109474 111486 113499 115511 117523 119536 121548 123560 125573 127585 129597 131610 133622 135634 137647 139659 141671 143684 145696 147708
5 3030
SACOS DEL
SUR
Urb. Pablo VI - San Rafael 118 50 2 88921 90586 92251 93916 95582 97247 98912 100577 102242 103907 105572 107238 108903 110568 112233 113898 115563 117228 118893 120559 122224
6 3916
SACOS DEL
SUR
100 2 107219 109227 111235 113243 115251 117258 119266 121274 123282 125290 127297 129305 131313 133321 135329 137336 139344 141352 143360 145368 147375
7 3073
SACOS DEL
SUR
Urb. Pablo VI - Zafiros 500 50 2 138716 141314 143911 146509 149106 151704 154302 156899 159497 162094 164692 167290 169887 172485 175082 177680 180278 182875 185473 188070 190668
8 1284
SACOS DEL
SUR
200 2 401532 409051 416570 424089 431608 439128 446647 454166 461685 469204 476723 484242 491761 499280 506800 514319 521838 529357 536876 544395 551914
11 1283 VENEZUELA
Jerónimo
320 2 716378 729793 743208 756623 770038 783453 796868 810282 823697 837112 850527 863942 877357 890772 904187 917602 931017 944432 957847 971262 984677
15 3255 VENEZUELA
G-10
100 2 184651 188109 191566 195024 198482 201940 205397 208855 212313 215771 219229 222686 226144 229602 233060 236517 239975 243433 246891 250349 253806
25 1552
MIRAFLORE
S
Negrita
200 2 350260 356819 363378 369937 376496 383055 389614 396173 402732 409291 415850 422409 428968 435527 442086 448645 455204 461763 468322 474881 481440
26 1447
MIRAFLORE
S
Urbanización Don Bosco 100 2 262519 267435 272351 277267 282183 287099 292015 296931 301847 306763 311679 316595 321511 326427 331343 336258 341174 346090 351006 355922 360838
8446054 8604215 8762377 8920538 9078699 9236860 9395021 9553183 9711344 9869505 10027666 10185827 10343989 10502150 10660311 10818472 10976634 11134795 11292956 11451117 11609278
1637 1668 1699 1729 1760 1791 1821 1852 1883 1913 1944 1975 2005 2036 2066 2097 2128 2158 2189 2220 2250
(USUARIOS BT)
Sector
Típico
ÍTEM
ANEXO A.6. PROYECCION DE LAS VENTAS ENERGÍA A NIVEL DE BT (KW.h) - SERVICIO PARTICULAR
TOTAL (kWh)
ENERGÍA (kW.h) (Sin Pérdidas BT Y MT)
TOTAL (kW)
0069

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA
2 1421 PARRA La Arboleda - Mz.B Lt.1 - Vallecito 200 2 41580 42768 43824 45012 46200 47520 48840 50160 51480 52800 54252 55704 57288 58740 60456 62040 63756 65472 67188 69036 70884
3 1285
SACOS DEL
SUR
Incas
315 2 54384 55836 57420 58872 60456 62172 63756 65604 67320 69168 71016 72864 74844 76956 78936 81180 83292 85536 87912 90288 92664
4 4928
SACOS DEL
SUR
Av. Los Incas - Urb Pablo VI 100 2 396 396 396 396 396 396 528 528 528 528 528 528 528 528 528 528 660 660 660 660 660
5 3030
SACOS DEL
SUR
Urb. Pablo VI - San Rafael 118 50 2 5148 5280 5412 5544 5676 5940 6072 6204 6336 6600 6732 6864 7128 7260 7524 7656 7920 8052 8316 8580 8712
6 3916
SACOS DEL
SUR
100 2 5676 5808 5940 6204 6336 6468 6600 6864 6996 7260 7392 7656 7788 8052 8184 8448 8712 8976 9108 9372 9636
7 3073
SACOS DEL
SUR
Urb. Pablo VI - Zafiros 500 50 2 11220 11484 11880 12144 12540 12804 13200 13464 13860 14256 14652 15048 15444 15840 16236 16764 17160 17688 18084 18612 19140
8 1284
SACOS DEL
SUR
200 2 30492 31284 32208 33000 33924 34848 35772 36696 37752 38808 39864 40920 41976 43164 44352 45540 46728 47916 49236 50556 52008
11 1283 VENEZUELA
Jerónimo
320 2 52140 53592 55044 56496 57948 59532 61248 62832 64548 66264 68112 69960 71808 73788 75768 77748 79860 81972 84216 86460 88836
15 3255 VENEZUELA
G-10
100 2 17160 17688 18084 18612 19140 19668 20196 20724 21252 21780 22440 22968 23628 24288 24948 25608 26268 27060 27720 28512 29304
25 1552
MIRAFLORE
S
Av. Venezuela 101 C.C. La Negrita 200 2 21648 22176 22836 23496 24024 24684 25344 26136 26796 27456 28248 29040 29832 30624 31416 32340 33132 34056 34980 35904 36960
26 1447
MIRAFLORE
S
Urbanización Don Bosco 100 2 5676 5808 5940 6204 6336 6468 6600 6864 6996 7260 7392 7656 7788 8052 8184 8448 8712 8976 9108 9372 9636
561528 576576 592284 608124 624624 641652 658812 677028 695508 713856 733128 752928 772992 794244 815364 837540 860244 883608 907368 931656 957132
128 132 135 139 143 146 150 155 159 163 167 172 176 181 186 191 196 202 207 213 219
ANEXO A.8. PROYECCION DE LAS VENTAS ENERGÍA A NIVEL DE BT (KW.h) - ALUMBRADO PÚBLICO
(ALUMBRADO PÚBLICO)
Sector
Típico
ENERGÍA AP (kW.h) (Inclye pérdidas en Redes BT, no inclye pérdidas en SED y MT)
TOTAL (kWh)
TOTAL (kW)
𝑬𝒏𝒆𝒈í𝒂 𝑨𝑷𝒂ñ𝒐 𝒊 = 𝑵° 𝑼𝒔𝒖𝒂𝒓𝒊𝒐𝒔𝒂ñ𝒐 𝒊 𝟏 ∗ 𝟏 + %𝑻𝒂𝒔𝒂 𝑪. 𝑼𝒔𝒖𝒂𝒓𝒊𝒐𝒔 ∗ 𝒌𝒂𝒍𝒑*12; donde kalp = 11 kWh/(mes. Usuario)
0070

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Fc= 58.89% ; N° Horas Año = 8,760
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 34.8 35.4 36.1 36.7 37.4 38.0 38.7 39.3 40.0 40.6 41.3 41.9 42.6 43.2 43.9 44.5 45.2 45.8 46.5 47.1 47.8
2 1421 PARRA
Vallecito
200 2 112.4 114.5 116.6 118.7 120.9 123.0 125.1 127.2 129.3 131.4 133.5 135.6 137.7 139.8 141.9 144.0 146.1 148.2 150.3 152.4 154.5
3 1285
SACOS DEL
SUR
Incas
315 2 200.2 204.0 207.7 211.5 215.2 219.0 222.7 226.5 230.2 234.0 237.7 241.5 245.2 249.0 252.7 256.5 260.2 264.0 267.7 271.5 275.2
4 4928
SACOS DEL
SUR
Av. Los Incas - Urb Pablo VI 100 2 20.8 21.2 21.6 22.0 22.4 22.8 23.2 23.6 24.0 24.3 24.7 25.1 25.5 25.9 26.3 26.7 27.1 27.5 27.9 28.2 28.6
5 3030
SACOS DEL
SUR
Urb. Pablo VI - San Rafael 118 50 2 17.2 17.6 17.9 18.2 18.5 18.9 19.2 19.5 19.8 20.1 20.5 20.8 21.1 21.4 21.8 22.1 22.4 22.7 23.0 23.4 23.7
6 3916
SACOS DEL
SUR
100 2 20.8 21.2 21.6 22.0 22.3 22.7 23.1 23.5 23.9 24.3 24.7 25.1 25.5 25.8 26.2 26.6 27.0 27.4 27.8 28.2 28.6
7 3073
SACOS DEL
SUR
Urb. Pablo VI - Zafiros 500 50 2 26.9 27.4 27.9 28.4 28.9 29.4 29.9 30.4 30.9 31.4 31.9 32.4 32.9 33.4 33.9 34.4 34.9 35.5 36.0 36.5 37.0
8 1284
SACOS DEL
SUR
200 2 77.8 79.3 80.8 82.2 83.7 85.1 86.6 88.0 89.5 91.0 92.4 93.9 95.3 96.8 98.2 99.7 101.2 102.6 104.1 105.5 107.0
9 1405 VENEZUELA Urb. Cabaña María Mz.G Lt.15 100 2 132.9 135.4 137.9 140.4 142.9 145.4 147.8 150.3 152.8 155.3 157.8 160.3 162.8 165.3 167.8 170.2 172.7 175.2 177.7 180.2 182.7
10 1280 VENEZUELA Juan el Bueno Mz. H Lt. 2 320 2 132.0 134.4 136.9 139.4 141.8 144.3 146.8 149.3 151.7 154.2 156.7 159.1 161.6 164.1 166.6 169.0 171.5 174.0 176.4 178.9 181.4
11 1283 VENEZUELA
Jerónimo
320 2 138.9 141.5 144.1 146.7 149.3 151.9 154.5 157.1 159.7 162.3 164.9 167.5 170.1 172.7 175.3 177.9 180.5 183.1 185.7 188.3 190.9
12 1294 VENEZUELA Urb. Alvarez Thomas - Mz.C Lt.6 200 2 113.6 115.7 117.9 120.0 122.1 124.2 126.4 128.5 130.6 132.7 134.9 137.0 139.1 141.3 143.4 145.5 147.6 149.8 151.9 154.0 156.1
13 3253 VENEZUELA Urb. Las Orquideas - Mz.L Lt.1 50 2 25.2 25.7 26.1 26.6 27.1 27.5 28.0 28.5 29.0 29.4 29.9 30.4 30.8 31.3 31.8 32.3 32.7 33.2 33.7 34.1 34.6
14 3254 VENEZUELA Urb. Las Orquideas - Mz.l Lt.27A 50 2 26.2 26.7 27.2 27.7 28.2 28.7 29.2 29.7 30.2 30.7 31.2 31.6 32.1 32.6 33.1 33.6 34.1 34.6 35.1 35.6 36.1
15 3255 VENEZUELA
G-10
100 2 35.8 36.5 37.1 37.8 38.5 39.1 39.8 40.5 41.2 41.8 42.5 43.2 43.8 44.5 45.2 45.8 46.5 47.2 47.9 48.5 49.2
16 3635 VENEZUELA Av. Los Incas ASVEA 100 2 83.7 85.2 86.8 88.4 89.9 91.5 93.1 94.6 96.2 97.8 99.4 100.9 102.5 104.1 105.6 107.2 108.8 110.3 111.9 113.5 115.0
17 1462 LA ISLA Coop. Universitaria C-7 200 2 107.9 109.9 111.9 113.9 115.9 118.0 120.0 122.0 124.0 126.0 128.1 130.1 132.1 134.1 136.1 138.2 140.2 142.2 144.2 146.2 148.3
18 2393 LA ISLA Urb. Aurora E-5 50 2 19.1 19.5 19.8 20.2 20.6 20.9 21.3 21.6 22.0 22.4 22.7 23.1 23.4 23.8 24.1 24.5 24.9 25.2 25.6 25.9 26.3
19 2790 LA ISLA Urb. Aurora D-1 25 2 23.3 23.7 24.2 24.6 25.0 25.5 25.9 26.3 26.8 27.2 27.7 28.1 28.5 29.0 29.4 29.8 30.3 30.7 31.1 31.6 32.0
20 2394 LA ISLA Urb. Aurora l-1b 50 2 14.8 15.1 15.4 15.7 15.9 16.2 16.5 16.8 17.0 17.3 17.6 17.9 18.1 18.4 18.7 19.0 19.3 19.5 19.8 20.1 20.4
21 2395 LA ISLA Urb. Aurora J-11 25 2 13.8 14.0 14.3 14.6 14.8 15.1 15.3 15.6 15.9 16.1 16.4 16.6 16.9 17.1 17.4 17.7 17.9 18.2 18.4 18.7 19.0
22 1419 LA ISLA Urb. Aurora A-13 200 2 70.0 71.3 72.6 74.0 75.3 76.6 77.9 79.2 80.5 81.8 83.1 84.4 85.8 87.1 88.4 89.7 91.0 92.3 93.6 94.9 96.2
23 4716 LA MARINA Calle Paul Rivet - Vallecito 100 2 4.0 4.1 4.1 4.2 4.3 4.4 4.4 4.5 4.6 4.6 4.7 4.8 4.9 4.9 5.0 5.1 5.2 5.2 5.3 5.4 5.5
24 1089 LA MARINA Los Pinos - Parque 200 2 66.3 67.6 68.8 70.1 71.3 72.5 73.8 75.0 76.3 77.5 78.8 80.0 81.2 82.5 83.7 85.0 86.2 87.5 88.7 89.9 91.2
25 1552
MIRAFLORE
S
Negrita
200 2 67.9 69.2 70.4 71.7 73.0 74.3 75.5 76.8 78.1 79.3 80.6 81.9 83.2 84.4 85.7 87.0 88.2 89.5 90.8 92.1 93.3
26 1447
MIRAFLORE
S
Urbanización Don Bosco 100 2 50.9 51.8 52.8 53.7 54.7 55.7 56.6 57.6 58.5 59.5 60.4 61.4 62.3 63.3 64.2 65.2 66.1 67.1 68.0 69.0 69.9
1637 1668 1699 1729 1760 1791 1821 1852 1883 1913 1944 1975 2005 2036 2066 2097 2128 2158 2189 2220 2250
TOTAL (kW)
ANEXO A.9. PROYECCION DE DEMANDAS DE POTENCIA NIVEL DE BT (KW) - SERVICIO PARTICULAR
(USUARIOS BT)
Sector
Típico
POTENCIA (kW) (Sin Pérdidas BT Y MT)
0071

Mercado Libre Mercado Regulado MT+BT Totales Por Nivel de Tensión TOTAL
AT MT Sub-Total MT(1) BT(1) Sub-Total AT MT+BT VENTAS
2007
2008
2009
2010
2011
2012
2013 0 0 0 8,124.32 8,124.32 0 8,124.32 8,124.32
2014 0 0 0 8,333.91 8,333.91 0 8,333.91 8,333.91
2015 0 0 0 8,482.66 8,482.66 0 8,482.66 8,482.66
2016 0 0 0 8,275.81 8,275.81 0 8,275.81 8,275.81
2017 0 0 0 8,369.89 8,369.89 0 8,369.89 8,369.89
2018 0 0 0 8,867.14 8,867.14 0 8,867.14 8,867.14
2019 0 0 0 8,963.25 8,963.25 0 8,963.25 8,963.25
2020 0 0 0 8,346.30 8,346.30 0 8,346.30 8,346.30
2021 0 0 0 8,446.05 8,446.05 0 8,446.05 8,446.05
Fuente: SEAL - Información de Ventas (entregado al consultor)
ANEXO A.4. DETERMINACIÓN DE LA TASA DE CRECIMIENTO
VENTAS HISTORICAS DE ENERGÍA (MWh)
SED´S PROYECTO
AÑO
0072

y = -30.421x2 + 300.85x + 7853.9
R² = 1
y = 179.17x + 7955.3
R² = 0.9905
y = 7961.2e0.0216x
R² = 0.9893
y = 323.61ln(x) + 8120.4
R² = 0.9973
y = 8120.9x0.039
R² = 0.9979
8,000.00
8,100.00
8,200.00
8,300.00
8,400.00
8,500.00
8,600.00
8,700.00
8,800.00
8,900.00
9,000.00
0 1 2 3 4 5 6 7 8 9 10
VENTAS USUARIOS BT - SED´S PROYECTO
Datos Históricos
Series1
Polinómica (Series1)
Lineal (Series1)
Exponencial (Series1)
Logarítmica (Series1)
Potencial (Series1)
0073

(MWh) (MWh) (MWh) (MWh) (MWh) Lineal Logarítmico Exponencial Potencial Polinómica
1 2,013 8,134 8,120 8,135 8,121 8,124
2 2,014 8,314 8,345 8,312 8,343 8,334
3 2,015 8,493 8,476 8,494 8,476 8,483
4 2,016 8,672 8,569 8,679 8,572 8,571
5 2,017 8,851 8,641 8,868 8,647 8,598
6 2,018 9,030 8,700 9,062 8,709 8,564
7 2,019 9,209 8,750 9,259 8,761 8,469
8 2,020 9,389 8,793 9,461 8,807 8,314
9 2,021 9,568 8,831 9,668 8,847 8,097
10 2,022 9,747 8,866 9,879 8,884 7,820 1.87% 0.39% 2.18% 0.41% -3.42%
11 2,023 9,926 8,896 10,094 8,917 7,482 1.84% 0.35% 2.18% 0.37% -4.32%
12 2,024 10,105 8,925 10,314 8,947 7,083 1.81% 0.32% 2.18% 0.34% -5.33%
13 2,025 10,284 8,950 10,539 8,975 6,624 1.77% 0.29% 2.18% 0.31% -6.49%
14 2,026 10,464 8,974 10,769 9,001 6,103 1.74% 0.27% 2.18% 0.29% -7.86%
15 2,027 10,643 8,997 11,004 9,026 5,522 1.71% 0.25% 2.18% 0.27% -9.53%
16 2,028 10,822 9,018 11,244 9,048 4,880 1.68% 0.23% 2.18% 0.25% -11.63%
17 2,029 11,001 9,037 11,490 9,070 4,177 1.66% 0.22% 2.18% 0.24% -14.41%
18 2,030 11,180 9,056 11,740 9,090 3,413 1.63% 0.20% 2.18% 0.22% -18.29%
19 2,031 11,359 9,073 11,996 9,109 2,588 1.60% 0.19% 2.18% 0.21% -24.17%
20 2,032 11,539 9,090 12,258 9,127 1,703 1.58% 0.18% 2.18% 0.20% -34.22%
21 2,033 11,718 9,106 12,526 9,145 756 1.55% 0.17% 2.18% 0.19% -55.59%
22 2,034 11,897 9,121 12,799 9,161 -251 1.53% 0.17% 2.18% 0.18% -133.22%
23 2,035 12,076 9,135 13,078 9,177 -1,319 1.51% 0.16% 2.18% 0.17% 425.26%
24 2,036 12,255 9,149 13,363 9,192 -2,448 1.48% 0.15% 2.18% 0.17% 85.57%
25 2,037 12,434 9,162 13,655 9,207 -3,638 1.46% 0.14% 2.18% 0.16% 48.60%
26 2,038 12,614 9,175 13,953 9,221 -4,889 1.44% 0.14% 2.18% 0.15% 34.38%
27 2,039 12,793 9,187 14,257 9,235 -6,200 1.42% 0.13% 2.18% 0.15% 26.83%
28 2,040 12,972 9,199 14,568 9,248 -7,572 1.40% 0.13% 2.18% 0.14% 22.13%
29 2,041 13,151 9,210 14,886 9,261 -9,006 1.38% 0.12% 2.18% 0.14% 18.93%
30 2,042 13,330 9,221 15,211 9,273 -10,500 1.36% 0.12% 2.18% 0.13% 16.59%
TASAS DE CRECIMIENTO
DATOS HISTÓTICOS AJUSTADOS (GLOBAL) - MWh
Ítem AÑO
0074

2,021 8 446.05 8 446.05 8 446.05 8 446.05 8 446.05
2022 8 604.22 8 478.66 8 630.31 8 480.83 8 156.97
2023 8 762.38 8 508.16 8 818.58 8 512.41 7 804.43
2024 8 920.54 8 535.09 9 010.96 8 541.35 7 388.43
2025 9 078.70 8 559.86 9 207.53 8 568.05 6 908.96
2026 9 236.86 8 582.80 9 408.40 8 592.85 6 366.04
2027 9 395.02 8 604.15 9 613.64 8 616.01 5 759.65
2028 9 553.18 8 624.12 9 823.37 8 637.72 5 089.80
2029 9 711.34 8 642.89 10 037.67 8 658.17 4 356.49
2030 9 869.51 8 660.58 10 256.64 8 677.49 3 559.72
2031 10 027.67 8 677.31 10 480.39 8 695.81 2 699.49
2032 10 185.83 8 693.18 10 709.02 8 713.22 1 775.79
2033 10 343.99 8 708.28 10 942.64 8 729.81 788.64
2034 10 502.15 8 722.68 11 181.36 8 745.67 - 261.98
2035 10 660.31 8 736.44 11 425.28 8 760.84 - 1 376.05
2036 10 818.47 8 749.61 11 674.53 8 775.39 - 2 553.59
2037 10 976.63 8 762.24 11 929.21 8 789.38 - 3 794.59
2038 11 134.79 8 774.38 12 189.45 8 802.83 - 5 099.06
2039 11 292.96 8 786.06 12 455.36 8 815.80 - 6 466.98
2040 11 451.12 8 797.32 12 727.08 8 828.31 - 7 898.36
2041 11 609.28 8 808.18 13 004.73 8 840.40 - 9 393.21
2042 11 767.44 8 818.67 13 288.43 8 852.10 - 10 951.52
COEFICIENTE DE
DETERMINACION (r
2
) 0.9905 0.9973 0.9892 0.9978 1.0000
AÑO
Modelos Comparados
PROYECCIÓN DE VENTAS GLOBALES(1) DE ENERGÍA (MWh) BT Y MT
METODO DE TENDENCIAS SED´s PROYECTO
0075

TOTAL TOTAL TASA DE
VENTAS (AT) MT BT MT+BT VENTAS (MT+BT) CRECIMIENTO
2,021 - - 8,446.05 8,446.05 8,446.05
2022 - - 8,604.22 8,604.22 8,604.22 1.87%
2023 - - 8,762.38 8,762.38 8,762.38 1.84%
2024 - - 8,920.54 8,920.54 8,920.54 1.81%
2025 - - 9,078.70 9,078.70 9,078.70 1.77%
2026 - - 9,236.86 9,236.86 9,236.86 1.74%
2027 - - 9,395.02 9,395.02 9,395.02 1.71%
2028 - - 9,553.18 9,553.18 9,553.18 1.68%
2029 - - 9,711.34 9,711.34 9,711.34 1.66%
2030 - - 9,869.51 9,869.51 9,869.51 1.63%
2031 - - 10,027.67 10,027.67 10,027.67 1.60%
2032 - - 10,185.83 10,185.83 10,185.83 1.58%
2033 - - 10,343.99 10,343.99 10,343.99 1.55%
2034 - - 10,502.15 10,502.15 10,502.15 1.53%
2035 - - 10,660.31 10,660.31 10,660.31 1.51%
2036 - - 10,818.47 10,818.47 10,818.47 1.48%
2037 - - 10,976.63 10,976.63 10,976.63 1.46%
2038 - - 11,134.79 11,134.79 11,134.79 1.44%
2039 - - 11,292.96 11,292.96 11,292.96 1.42%
2040 - - 11,451.12 11,451.12 11,451.12 1.40%
2041 - - 11,609.28 11,609.28 11,609.28 1.38%
2042 - - 11,767.44 11,767.44 11,767.44 1.36%
TASA PROMEDIO
(%) : 0.00% 0.00% 2.80% 2.80% 2.80%
PROYECCIÓN DE VENTAS DE ENERGÍA (MWh) DE SED´s PROYECTO
PRIMER AJUSTE SED´s PROYECTO
AÑO
NIVEL DE TENSIÓN: MT+BT
(1)
0076

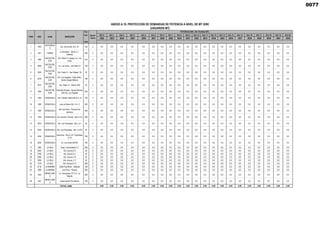

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
2 1421 PARRA
Vallecito
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
3 1285
SACOS DEL
SUR
Incas
315 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
11 1283 VENEZUELA
Jerónimo
320 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
15 3255 VENEZUELA
G-10
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
25 1552
MIRAFLORE
S
Negrita
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
26 1447
MIRAFLORE
S
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
TOTAL (kW)
ANEXO A.10. PROYECCION DE DEMANDAS DE POTENCIA A NIVEL DE MT (KW)
(USUARIOS MT)
Sector
Típico
0077

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Fc= 50.00% ; N° Horas Año = 8,760
1 1422 GOYENECHE Urb. Aurora Mz. B Lt. 01 100 2 3.0 3.1 3.2 3.3 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.2 4.2 4.4 4.5 4.6 4.7 4.9 5.0 5.1
2 1421 PARRA La Arboleda - Mz.B Lt.1 - Vallecito 200 2 9.5 9.8 10.0 10.3 10.5 10.8 11.2 11.5 11.8 12.1 12.4 12.7 13.1 13.4 13.8 14.2 14.6 14.9 15.3 15.8 16.2
3 1285
SACOS DEL
SUR
Incas
315 2 12.4 12.7 13.1 13.4 13.8 14.2 14.6 15.0 15.4 15.8 16.2 16.6 17.1 17.6 18.0 18.5 19.0 19.5 20.1 20.6 21.2
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 1.3 1.3 1.4 1.4 1.4 1.5 1.5 1.6 1.6 1.7 1.7 1.7 1.8 1.8 1.9 1.9 2.0 2.0 2.1 2.1 2.2
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 7.0 7.1 7.4 7.5 7.7 8.0 8.2 8.4 8.6 8.9 9.1 9.3 9.6 9.9 10.1 10.4 10.7 10.9 11.2 11.5 11.9
11 1283 VENEZUELA
Jerónimo
320 2 11.9 12.2 12.6 12.9 13.2 13.6 14.0 14.3 14.7 15.1 15.6 16.0 16.4 16.8 17.3 17.8 18.2 18.7 19.2 19.7 20.3
15 3255 VENEZUELA
G-10
100 2 3.9 4.0 4.1 4.2 4.4 4.5 4.6 4.7 4.9 5.0 5.1 5.2 5.4 5.5 5.7 5.8 6.0 6.2 6.3 6.5 6.7
25 1552
MIRAFLORE
S
Av. Venezuela 101 C.C. La Negrita 200 2 4.9 5.1 5.2 5.4 5.5 5.6 5.8 6.0 6.1 6.3 6.4 6.6 6.8 7.0 7.2 7.4 7.6 7.8 8.0 8.2 8.4
26 1447
MIRAFLORE
S
128 132 135 139 143 146 150 155 159 163 167 172 176 181 186 191 196 202 207 213 219
TOTAL (kW)
ANEXO A.11. PROYECCION DE LAS VENTAS POTENCIA A NIVEL DE BT (KW) - ALUMBRADO PÚBLICO
Sector
Típico
0078

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera únicamente la pérdidas en Redes BT, Acometidas y Medidores + % Pérd. Comerciales= 3.80%
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 1.3 1.3 1.4 1.4 1.4 1.4 1.5 1.5 1.5 1.5 1.6 1.6 1.6 1.6 1.7 1.7 1.7 1.7 1.8 1.8 1.8
2 1421 PARRA
Vallecito
200 2 4.3 4.4 4.4 4.5 4.6 4.7 4.8 4.8 4.9 5.0 5.1 5.2 5.2 5.3 5.4 5.5 5.6 5.6 5.7 5.8 5.9
3 1285
SACOS DEL
SUR
Incas
315 2 7.6 7.8 7.9 8.0 8.2 8.3 8.5 8.6 8.7 8.9 9.0 9.2 9.3 9.5 9.6 9.7 9.9 10.0 10.2 10.3 10.5
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 0.9 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 3.0 3.0 3.1 3.1 3.2 3.2 3.3 3.3 3.4 3.5 3.5 3.6 3.6 3.7 3.7 3.8 3.8 3.9 4.0 4.0 4.1
11 1283 VENEZUELA
Jerónimo
320 2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1 7.2 7.3
15 3255 VENEZUELA
G-10
100 2 1.4 1.4 1.4 1.4 1.5 1.5 1.5 1.5 1.6 1.6 1.6 1.6 1.7 1.7 1.7 1.7 1.8 1.8 1.8 1.8 1.9
25 1552
MIRAFLORE
S
Negrita
200 2 2.6 2.6 2.7 2.7 2.8 2.8 2.9 2.9 3.0 3.0 3.1 3.1 3.2 3.2 3.3 3.3 3.4 3.4 3.4 3.5 3.5
26 1447
MIRAFLORE
S
62 63 65 66 67 68 69 70 72 73 74 75 76 77 79 80 81 82 83 84 86
TOTAL (kW)
ANEXO A.12. PROYECCION DE PÉRDIDAS EN REDES BT (KW) - SERVICIO PARTICULAR
(USUARIOS BT)
Sector
Típico
POTENCIA (kW) - PÉRDIDAS EN REDES BT, ACOMETIDAS Y MEDIDORES
0079

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera el % Reconocido De Pérdidas en las Subestaciones de Distribución = 2.38%
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 0.9 0.9 0.9 0.9 0.9 0.9 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1 1.1 1.1 1.1 1.1 1.2 1.2
2 1421 PARRA
Vallecito
200 2 2.8 2.8 2.9 2.9 3.0 3.0 3.1 3.1 3.2 3.2 3.3 3.3 3.4 3.5 3.5 3.6 3.6 3.7 3.7 3.8 3.8
3 1285
SACOS DEL
SUR
Incas
315 2 4.9 5.0 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.2 6.3 6.4 6.5 6.6 6.7 6.8
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.5 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.6 0.7 0.7 0.7 0.7 0.7 0.7
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 1.9 2.0 2.0 2.0 2.1 2.1 2.1 2.2 2.2 2.2 2.3 2.3 2.4 2.4 2.4 2.5 2.5 2.5 2.6 2.6 2.6
11 1283 VENEZUELA
Jerónimo
320 2 3.4 3.5 3.6 3.6 3.7 3.8 3.8 3.9 3.9 4.0 4.1 4.1 4.2 4.3 4.3 4.4 4.5 4.5 4.6 4.7 4.7
15 3255 VENEZUELA
G-10
100 2 0.9 0.9 0.9 0.9 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.1 1.1 1.1 1.1 1.1 1.1 1.2 1.2 1.2 1.2
25 1552
MIRAFLORE
S
Negrita
200 2 1.7 1.7 1.7 1.8 1.8 1.8 1.9 1.9 1.9 2.0 2.0 2.0 2.1 2.1 2.1 2.1 2.2 2.2 2.2 2.3 2.3
26 1447
MIRAFLORE
S
40 41 42 43 43 44 45 46 47 47 48 49 50 50 51 52 53 53 54 55 56
TOTAL (kW)
ANEXO A.13. PROYECCION DE PÉRDIDAS EN SED (KW) - SERVICIO PARTICULAR
(USUARIOS BT)
Sector
Típico
POTENCIA (kW) - PÉRDIDAS EN SUBESTACIONES DE DISTRIBUCIÓN
0080

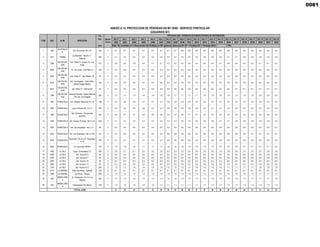

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera el % Reconocido De Pérdidas en MT (aplicado Demanda BT SP + Pérdidas BT + Pérdidas SED) = 1.78%
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9
2 1421 PARRA
Vallecito
200 2 2.1 2.2 2.2 2.2 2.3 2.3 2.4 2.4 2.4 2.5 2.5 2.6 2.6 2.6 2.7 2.7 2.8 2.8 2.8 2.9 2.9
3 1285
SACOS DEL
SUR
Incas
315 2 3.8 3.9 3.9 4.0 4.1 4.1 4.2 4.3 4.4 4.4 4.5 4.6 4.6 4.7 4.8 4.9 4.9 5.0 5.1 5.1 5.2
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 1.5 1.5 1.5 1.6 1.6 1.6 1.6 1.7 1.7 1.7 1.7 1.8 1.8 1.8 1.9 1.9 1.9 1.9 2.0 2.0 2.0
11 1283 VENEZUELA
Jerónimo
320 2 2.6 2.7 2.7 2.8 2.8 2.9 2.9 3.0 3.0 3.1 3.1 3.2 3.2 3.3 3.3 3.4 3.4 3.5 3.5 3.6 3.6
15 3255 VENEZUELA
G-10
100 2 0.7 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.9 0.9 0.9 0.9 0.9 0.9 0.9
25 1552
MIRAFLORE
S
Negrita
200 2 1.3 1.3 1.3 1.4 1.4 1.4 1.4 1.5 1.5 1.5 1.5 1.5 1.6 1.6 1.6 1.6 1.7 1.7 1.7 1.7 1.8
26 1447
MIRAFLORE
S
31 32 32 33 33 34 34 35 36 36 37 37 38 39 39 40 40 41 41 42 43
TOTAL (kW)
ANEXO A.14. PROYECCION DE PÉRDIDAS EN MT (KW) - SERVICIO PARTICULAR
(USUARIOS BT)
Sector
Típico
POTENCIA (kW) - PÉRDIDAS EN SUBESTACIONES DE DISTRIBUCIÓN
0081

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera el % Reconocido De Pérdidas en las Subestaciones de Distribución = 2.38%
3 1285
SACOS DEL
SUR
Incas
315 2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5 0.5 0.5
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.1 0.1
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
11 1283 VENEZUELA
Jerónimo
320 2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.5
15 3255 VENEZUELA
G-10
100 2 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2
25 1552
MIRAFLORE
S
26 1447
MIRAFLORE
S
3 3 3 3 3 3 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5
TOTAL (kW)
ANEXO A.15. PROYECCION DE PÉRDIDAS EN SED (KW) - ALUMBRADO PÚBLICO
Sector
Típico
0082

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera el % Reconocido De Pérdidas en MT (aplicado Demanda AP + Pérdidas SED) = 1.78%
3 1285
SACOS DEL
SUR
Incas
315 2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.4
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
11 1283 VENEZUELA
Jerónimo
320 2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4
15 3255 VENEZUELA
G-10
100 2 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.1
25 1552
MIRAFLORE
S
26 1447
MIRAFLORE
S
2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 3 4 4 4 4 4
TOTAL (kW)
ANEXO A.16. PROYECCION DE PÉRDIDAS EN SED (KW) - ALUMBRADO PÚBLICO
Sector
Típico
0083

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Fc= 58.89% ; N° Horas Año = 8,760
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 39.1 39.9 40.6 41.4 42.1 42.9 43.7 44.5 45.2 46.0 46.8 47.6 48.4 49.1 49.9 50.7 51.5 52.3 53.1 53.9 54.7
2 1421 PARRA
Vallecito
200 2 126.2 128.7 131.1 133.5 136.0 138.5 141.0 143.5 145.9 148.4 150.9 153.5 156.0 158.5 161.1 163.6 166.2 168.8 171.4 174.0 176.6
3 1285
SACOS DEL
SUR
Incas
315 2 220.2 224.5 228.7 232.9 237.2 241.5 245.7 250.1 254.3 258.6 263.0 267.3 271.6 276.0 280.3 284.7 289.1 293.5 298.0 302.4 306.8
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 22.9 23.3 23.7 24.2 24.6 25.1 25.5 26.0 26.4 26.9 27.3 27.8 28.2 28.7 29.1 29.6 30.0 30.5 30.9 31.4 31.9
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 87.8 89.4 91.2 92.9 94.6 96.3 98.0 99.8 101.5 103.3 105.0 106.8 108.5 110.3 112.1 113.9 115.7 117.5 119.3 121.1 122.9
11 1283 VENEZUELA
Jerónimo
320 2 156.1 159.1 162.1 165.1 168.2 171.2 174.3 177.4 180.5 183.6 186.7 189.8 192.9 196.1 199.2 202.4 205.6 208.7 212.0 215.2 218.4
15 3255 VENEZUELA
G-10
100 2 41.1 41.9 42.7 43.5 44.3 45.1 45.9 46.8 47.6 48.4 49.2 50.1 50.9 51.7 52.6 53.4 54.3 55.2 56.0 56.9 57.8
25 1552
MIRAFLORE
S
Negrita
200 2 75.4 76.9 78.3 79.8 81.2 82.7 84.2 85.7 87.2 88.6 90.1 91.6 93.1 94.6 96.1 97.7 99.2 100.7 102.2 103.8 105.3
26 1447
MIRAFLORE
S
1827.7 1862.9 1898.3 1933.8 1969.4 2005.1 2040.8 2076.8 2112.9 2148.9 2185.1 2221.4 2257.8 2294.5 2331.2 2368.1 2405.1 2442.2 2479.5 2516.8 2554.5
TOTAL (kW)
ANEXO A.18. PROYECCION DE LAS DEMANDAS DE POTENCIA TOTAL (KW), SP +AP, A NIVEL DE BARRA BT DE LAS SED
(USUARIOS BT + AP)
Sector
Típico
POTENCIA (kW) (Incluye pérdidas en BT únicamente) - para usar el los análisis de flujos de Potencia
0084

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Fc= 58.89% ; N° Horas Año = 8,760
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 40.7 41.5 42.3 43.1 43.9 44.7 45.5 46.3 47.1 47.9 48.8 49.6 50.4 51.2 52.0 52.8 53.7 54.5 55.4 56.2 57.0
2 1421 PARRA
Vallecito
200 2 131.5 134.1 136.6 139.1 141.7 144.3 146.9 149.5 152.1 154.7 157.3 159.9 162.6 165.2 167.9 170.5 173.2 175.9 178.6 181.3 184.0
3 1285
SACOS DEL
SUR
Incas
315 2 229.5 233.9 238.3 242.7 247.2 251.6 256.1 260.6 265.0 269.5 274.0 278.5 283.0 287.6 292.1 296.7 301.3 305.9 310.5 315.1 319.7
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 23.8 24.3 24.7 25.2 25.7 26.1 26.6 27.1 27.5 28.0 28.4 28.9 29.4 29.9 30.3 30.8 31.3 31.8 32.2 32.7 33.2
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 91.4 93.2 95.0 96.8 98.6 100.4 102.2 104.0 105.8 107.6 109.4 111.3 113.1 115.0 116.8 118.7 120.5 122.4 124.3 126.2 128.1
11 1283 VENEZUELA
Jerónimo
320 2 162.6 165.8 168.9 172.1 175.2 178.4 181.7 184.8 188.1 191.3 194.5 197.8 201.0 204.3 207.6 210.9 214.2 217.5 220.9 224.2 227.6
15 3255 VENEZUELA
G-10
100 2 42.8 43.6 44.5 45.3 46.2 47.0 47.9 48.7 49.6 50.4 51.3 52.2 53.0 53.9 54.8 55.7 56.6 57.5 58.4 59.3 60.2
25 1552
MIRAFLORE
S
Negrita
200 2 78.6 80.1 81.6 83.2 84.7 86.2 87.7 89.3 90.8 92.3 93.9 95.5 97.0 98.6 100.2 101.8 103.3 104.9 106.5 108.1 109.7
26 1447
MIRAFLORE
S
1904.5 1941.2 1978.1 2015.1 2052.1 2089.4 2126.6 2164.1 2201.7 2239.2 2276.9 2314.8 2352.7 2391.0 2429.1 2467.6 2506.1 2544.9 2583.7 2622.6 2661.8
TOTAL (kW)
ANEXO A.20. ROYECCION DE LAS DEMANDAS DE POTENCIA TOTAL (KW), SP +AP, EN BARRA MT DE LA SUBESTACIÓN DE POTENCIA
(USUARIOS BT + AP)
Sector
Típico
POTENCIA (kW) (Incluye pérdidas BT + SED + MT)
0085

ANEXO A.21. DEMANDAS FUTURAS
No se consideran demandas futuras significativas.
0086

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Fc= 58.89% ; N° Horas Año = 8,760
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
2 1421 PARRA
Vallecito
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
3 1285
SACOS DEL
SUR
Incas
315 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
11 1283 VENEZUELA
Jerónimo
320 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
15 3255 VENEZUELA
G-10
100 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
25 1552
MIRAFLORE
S
Negrita
200 2 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
26 1447
MIRAFLORE
S
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
TOTAL (kW)
ANEXO A.19. PROYECCION DE DEMANDAS DE POTENCIA A NIVEL DE MT (KW), EN BARRA MT DE LA SUBESTACIÓN DE POTENCIA
(USUARIOS MT)
Sector
Típico
0087

F. Coin = 1
Año 0 Año 1 Año 2 Año 3 Año 4 Año 5 Año 6 Año 7 Año 8 Año 9 Año 10 Año 11 Año 12 Año 13 Año 14 Año 15 Año 16 Año 17 Año 18 Año 19 Año 20
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
1 Arequipa LAMBRAMANI 10 GOYENECHE 1 41 42 42 43 44 45 46 46 47 48 49 50 50 51 52 53 54 55 55 56 57
2 Arequipa PARQUE INDUSTRIAL 10 PARRA 1 131 134 137 139 142 144 147 149 152 155 157 160 163 165 168 171 173 176 179 181 184
3 Arequipa PARQUE INDUSTRIAL 10 SACOS DEL SUR 6 419 427 435 443 451 460 468 476 484 492 501 509 517 525 534 542 551 559 567 576 584
4 Arequipa PARQUE INDUSTRIAL 10 VENEZUELA 8 806 822 837 853 869 884 900 916 932 948 964 980 996 1013 1029 1045 1062 1078 1095 1111 1128
5 Arequipa PORONGOCHE 10 LA ISLA 6 291 296 302 308 313 319 325 330 336 342 348 353 359 365 371 377 383 389 395 401 407
6 Arequipa SAN LAZARO 10 LA MARINA 2 82 83 85 86 88 89 91 93 94 96 97 99 101 102 104 106 107 109 111 112 114
7 Arequipa SAN LAZARO 10 MIRAFLORES 2 135 138 140 143 145 148 151 153 156 158 161 164 166 169 172 174 177 180 182 185 188
1904.48 1941.22 1978.12 2015.05 2052.14 2089.35 2126.60 2164.09 2201.65 2239.18 2276.92 2314.80 2352.73 2390.95 2429.14 2467.57 2506.14 2544.86 2583.67 2622.61 2661.83
TOTAL
Ítem
Centro de
Transformación
Nivel de
Tensión
(kV)
Alim.
DEMANDA (kW) (Con Pérdidas MT y BT)
ANEXO A.22. PROYECCION DE DEMANDA TOTAL DE POTENCIA COINCIDENTE A NIVEL DE BARRAS MT (kW) - Existente y Futuros
Sistema de
Distribución
Eléctrica
(Unidad de
Negocio)
Relación de
Transformación
y Potencias
Nominales
(ONAN)
N° SED
0088

Pot.
2022 2023 2024 2025 2026 2027 2028 2029 2030 2031 2032 2033 2034 2035 2036 2037 2038 2039 2040 2041 2042
kVA Nota: Se considera el % Reconocido De Pérdidas en MT (aplicado Demanda MT) = 1.78%
1 1422
GOYENECH
E
Urb. Aurora Mz. B Lt. 01 100 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
2 1421 PARRA
Vallecito
200 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
3 1285
SACOS DEL
SUR
Incas
315 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
4 4928
SACOS DEL
SUR
5 3030
SACOS DEL
SUR
6 3916
SACOS DEL
SUR
100 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
7 3073
SACOS DEL
SUR
8 1284
SACOS DEL
SUR
200 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
11 1283 VENEZUELA
Jerónimo
320 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
15 3255 VENEZUELA
G-10
100 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
25 1552
MIRAFLORE
S
Negrita
200 2 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
26 1447
MIRAFLORE
S
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
TOTAL (kW)
ANEXO A.17. PROYECCION DE PÉRDIDAS DE POTENCIA A NIVEL DE MT (KW) - DEMANDA EN MT
(USUARIOS MT)
Sector
Típico
0089

ESTUDIO DEL PERFIL
Anexo 2:
INFORME TOPOGRAFICO
0090

INFORME TOPOGRÁFICO
ESTUDIO DE INGENIERÍA PARA LA REUBICACIÓN DE LA TORRE N°18 DE LA LÍNEA DE TRANSMISIÓN L-60171 EN 60 KV
MUYO- BAGUA.
ELABORACIÓN DEL ESTUDIO DEFINITIVO
SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A NIVEL
DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO DEL PROYECTO "MEJORAMIENTO
Y RECUPERACIÓN DE LA CAPACIDAD E SUBESTACIONES DE DISTRIBUCIÓN,
REDES SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL
DISTRITO DE AREQUIPA
EXPEDIENTE TÉCNICO
0091

SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A NIVEL DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO
DEL PROYECTO "MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E SUBESTACIONES DE DISTRIBUCIÓN, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA
EXPEDIENTE TÉCNICO DEL PROYECTO
RESUMEN EJECUTIVO
ÍNDICE
1.1. NOMBRE DEL PROYECTO
1.2. OBJETIVO DEL PROYECTO
1.3. ALCANCES Y DESCRIPCIÓN DE LA CONSULTORÍA
2 LEVANTAMIENTO TOPOGRÁFICO
2. METODOLOGÍA DE TRABAJO
2.1. METODOLOGÍA DE LEVANTAMIENTO
2.2. INVESTIGACIÓN DE CAMPO
2.3. RECURSOS Y SUMINISTROS.
2.3.1. Materiales.
Información Cartográfica
2.3.2. Equipos.
2.3.3. Programas de Cómputo
2.3.4. Personal
2.4. LEVANTAMIENTO DE PUNTOS DE CONTROL Y LA POLIGONAL
2.4.1. Puntos de Control
2.5. POSICIONAMIENTO GEODÉSICO
2.5.1. Marco Teórico
2.5.2. Red Geodésica
2.5.3. La Estación de Referencia
2.5.4. Marcación y Levantamiento de Puntos de Control Terrestre
2.6. TRABAJO DE GABINETE
2.6.1. Efemérides Precisas
2.6.2. Puntos de Foto Control
2.7. FOTOGRAMETRÍA
2.7.1. Estacionamiento y Observaciones
2.7.2. Metodología Fotogramétrica Para la Captura de Información del Terreno
2.7.3. Captura de Información Fotogramétrica
2.7.4. Precisión del levantamiento (gsd)
2.7.5. Planificación de los vuelos
2.8. PROCESAMIENTO Y CONFECCIÓN DE PLANOS
2.8.1. PROCESAMIENTO DE IMÁGENES UAV
2.8.2. Importación de imágenes
2.8.3. Alineación de Imágenes
2.8.5. Nube de Puntos Densa
2.8.6. Modelo Digital de Elevaciones
2.8.7. Orto foto
2.8.8. Digitalización
2.8.9. Confección de Planos
En esta etapa se procedió a confeccionar los planos topográficos en escala 1/1000.
0092

ANEXOS
ANEXO A: REPORTE POST PROCESAMIENTO LINEAS BASE – MODO ESTÁTICO.
ANEXO B: REPORTE POST PROCESAMIENTO FOTOGRAMÉTRICO AGISOFT METASHAPE.
ANEXO C: CERTIFICADO DE OPERATIVIDAD GPS.
ANEXO D: REGISTROS FOTOGRÁFICOS DEL LEVANTAMIENTO TOPOGRÁFICO EN
GENERAL
ANEXO E: PLANOS
0093

ELABORACIÓN DEL ESTUDIO DEFINITIVO
1.1. NOMBRE DEL PROYECTO
Nombre del Proyecto: “SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A
NIVEL DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO DEL PROYECTO "MEJORAMIENTO Y
RECUPERACIÓN DE LA CAPACIDAD E SUBESTACIONES DE DISTRIBUCIÓN, REDES
SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE
AREQUIPA”
1.2. OBJETIVO DEL PROYECTO
 Objetivo General: El objetivo es elaborar el expediente técnico para ejecución del
proyecto SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL
ESTUDIO A NIVEL DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO DEL
PROYECTO "MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E
SUBESTACIONES DE DISTRIBUCIÓN, REDES SECUNDARIAS Y DE
ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA.
 Objetivo Específico: Elaborar el Estudio Topográfico de acuerdo a los
lineamientos establecidos en el TDR y a los estándares establecidos por el MINEM
para estos estudios en específico.
1.3. ALCANCES Y DESCRIPCIÓN DE LA CONSULTORÍA
Para el desarrollo del servicio se han considerado 02 niveles siendo el producto final del servicio
integral de Consultoría el Expediente Técnico para ejecución de obra.
Primer Nivel (Pre Inversión):
Se desarrollará el contenido de la Ficha Técnica para proyectos de baja y mediana complejidad;
denominado Formato N O 06-B de la DIRECTIVA N O 001-2019EF/63.01, Directiva General del
Sistema Nacional de Programación Multianual y Gestión de Inversiones; en el Marco del Sistema
Nacional de Programación Multianual y Gestión de Inversiones, para el cual se adjuntará
documentos y/o estudios sustentatorios.
En esta etapa se determinará si el proyecto es viable a precios privados y sociales.
Este Nivel de estudio será administrado por la Unidad de Desarrollo Energético de la Gerencia
Técnica y de Proyectos de SEAL.
0094

Segundo Nivel (Expediente Técnico):
Se elaborará el Expediente Técnico o Estudio Definitivo, el cual se sujetará a la concepción técnica
y dimensionamiento contenido en el estudio de Pre inversión.
Esta etapa se inicia con la comunicación de la Unidad de Obras al Consultor del inicio, previa
autorización del Directorio de SEAL, el servicio culmina con la aprobación de dicho estudio por parte
de SEAL.
Las instalaciones que forman parte del proyecto son los siguientes:
Cuadro Nº 1: Alcances del proyecto (Lista de SED a Intervenir)
íte
m
SED
Dirección
de SED
Distrito
Alimentador
MT
SET
1
1405
(4164)
1
Urb.
Cabaña
María
Mz.G Lt.15
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
2 1280
Juan el
Bueno Mz.
H Lt. 2
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
3 1421
La
Arboleda -
Mz.B Lt.l
Vallecito
Arequip
a
PARRA
PARQUE
INDUSTRIAL
4 4716
Calle Paul
Rivet -
Vallecito
Arequip
a
LA MARINA SAN LAZARO
5
1089
(4941
) 1
Los Pinos -
Parque
Arequip
a
LA MARINA SAN LAZARO
6
1285
(4713)
1
Urb. Pablo
VI, parque,
Av. Los
Incas
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
7 4928
Av. Los
Incas - Urb
Pablo VI
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
8 3030
Urb. Pablo
VI - San
Rafael 118
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
9 3916
Urb. Los
Ángeles -
Calle
Zafiro,
frente
Colegio
Médico
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
10 3073
Urb. Pablo
VI - Zafiros
500
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
11 1284
Campiña
Dorada -
Aguas
Marinas
234 Urb.
Arequip
a
SACOS DEL
SUR
PARQUE
INDUSTRIAL
0095

íte
m
SED
Dirección
de SED
Distrito
Alimentador
MT
SET
Los
Ángeles
12 1283
San
Jerónimo -
Parque
San
Jerónimo
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
13
1462
(5046)
I
Coop.
Universitari
a C-7
Arequip
a
LA ISLA
PORONGOC
HE
14 1552
Av.
Venezuela
101 C.C.
La Negrita
Arequip
a
MIRAFLOR
ES
SAN LAZARO
15 1294
Urb.
Alvarez
Thomas -
Mz.C Lt.6
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
16 3253
Urb. Las
Orquideas
- Mz.L Lt.l
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
17 3254
Urb. Las
Orquideas
- Mz.l
Lt.27A
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
18 3255
Aproviord -
Mz.A Lt.6 /
Orquideas
G-IO
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
19 3635
Av. Los
Incas
ASVEA
Arequip
a
VENEZUEL
A
PARQUE
INDUSTRIAL
20 2393
Urb. Aurora
E-5
Arequip
a
LA ISLA
PORONGOC
HE
21 1422
Urb. Aurora
Mz. B Lt.
01
Arequip
a
GOYENECH
E
LAMBRAMAN
I
22 2790
Urb. Aurora
D-l
Arequip
a
LA ISLA
PORONGOC
HE
23 2394
Urb. Aurora
1-Ib
Arequip
a
LA ISLA
PORONGOC
HE
24 2395
Urb. Aurora
J-11
Arequip
a
LA ISLA
PORONGOC
HE
25 1419
Urb. Aurora
A-13
Arequip
a
LA ISLA
PORONGOC
HE
26 1447
Urbanizaci
ón Don
Bosco
Arequip
a
MIRAFLOR
ES
SAN LAZARO
0096

2 LEVANTAMIENTO TOPOGRÁFICO
2. METODOLOGÍA DE TRABAJO
El Equipo Técnico acordó el uso de dos metodologías de levantamiento de información de
campo:
a) Levantamiento Topográfico – Método Convencional, uso de la Estación Total.
b) Levantamiento Fotogramétrico – Restitución Fotogramétrica, uso de Drones Multirotor
RPAS.
2.1. METODOLOGÍA DE LEVANTAMIENTO
El presente trabajo desarrolla un Estudio Topográfico con alcances para permitir el
análisis del uso de las diferentes técnicas y para realizar un levantamiento topográfico
planimétrico y altimétrico óptimo del proyecto desde su planificación, pasando por el
análisis de la información, hasta la generación de los planos finales que servirá de base
para el proyecto; Adicionalmente, tener un soporte técnico, para lo cual se tiene 3 fases
para el buen procedimiento en el levantamiento topográfico.
 Recabar información.
 Consultar a las entidades encargadas sobre proyecto, delimitación del
proyecto, los componentes, puntos de descarga y punto de agua a tomar para
el proyecto, redes existentes, etc.
 Verificar los datos bridados por las entidades encargadas.
 Se estructura un plan de trabajo general.
 Se organizó la información recopilada.
 Se realizó la selección de información adecuada para el proyecto.
 Se realiza la visita a campo y se planteó un plan de trabajo del levantamiento
topográfico del proyecto.
 Se realizó el levantamiento topográfico general.
 Se realizó la poligonal principal monumentando puntos de control topográficas.
 Se realizó la colecta de datos para la poligonal principal.
 Se realizó la nivelación para la poligonal principal.
 Se realizó la compensación de las coordenadas planimetría (X y Y), altimetría (Z),
de la poligonal principal.
 Se realizó el levantamiento topográfico general.
2.2. INVESTIGACIÓN DE CAMPO
Investigaciones directas, una vez identificado las rutas donde se desarrollará el
proyecto, se procedió a realizar el levantamiento de información que
0097

comprenden el proyecto y características geométricas para su inventario y elaboración
de planos. El trabajo de campo se realizó en cuatro etapas:
 Etapa 01 Georreferenciación, colocación de dos (02) puntos de control Geodésico
enlazados a la Red Geodésica Nacional.
 Etapa 02 Levantamiento Fotogramétrico, el levantamiento masivo del proyecto se
realizó por esta metodología.
Esta etapa de trabajo se realizó mediante Fotogrametría usando vehículo aéreo no
tripulado no DRONE, ya que en la actualidad nos otorga una mejor posibilidad de manejar
datos más completos y más confiables optimizando tiempo y recursos.
Para ello se requiere obtener los siguientes productos:
 Georreferenciación de la Poligonal mediante GPS Diferencial – Modo Estático.
 Establecimiento de Puntos de Foto Control – Modo RTK.
 Planificación de vuelos de las áreas de interés.
 Obtención de la Nube de Puntos Densa.
 Clasificación de la Nube de Puntos Densa.
 Modelo Digital de Terreno.
 Ortofotos.
 Vectorización de los Detalles Topográficos.
Para un mejor control planímetro y posteriores soluciones puntuales del
eje de diseño, se ha procedido hacer lecturas en modo Estático de los
Vértices de la Poligonal con el fin de dar un apoyo al levantamiento
fotogramétrico y así evitar errores de coordenadas que pudieran existir
en los trabajos topográficos.
Estos puntos GPS han sido colocados mediante el uso de equipos de
alta tecnología que nos aseguran la precisión adecuada. (Receptores
GPS Geodésicos).
INDICADORES
PRECISIÓN ACEPTACIÓN FALLIDA
Horizontal > 0,020 m + 1,0 ppm 0,050 m + 1,0 ppm
Vertical > 0,050 m + 1,0 ppm 0.100 m + 1,0 ppm
2.3. RECURSOS Y SUMINISTROS.
2.3.1. Materiales.
Información Cartográfica
Se dispuso de la siguiente información cartográfica, proveniente del Instituto Geográfico
Nacional (IGN).
0098

Descripción Escala
 Mapa Físico Político del Perú 1 / 1 000 000
 33 S Arequipa 1 / 100 000
 Base Gráfica GIS SEAL 1 / 5 000
2.3.2. Equipos.
 Receptor GPS PROMARK 200 – MARCA SPECTRA PRESICION
 GPS Navegador Garmin 76cs x.
 Cámara fotográfica.
 Wincha de 5m y 50m.
 Laptop.
 Computadora AMD, 62 gb Ram.
 Impresora.
 Camioneta Pick up 4 x 4.
2.3.3. Programas de Cómputo
 AutoCAD 2021.
 Gnss Solutions.
 AgiSoft Metashape.
 Global Mapper 21.0.
 Microsoft Office.
 AutoCAD Civil 3D Versión 2021.
 Terra Model Micro Station.
 Google Earth Pro.
2.3.4. Personal
 01 Topógrafo Geodesta.
 03 Ayudantes de Campo.
2.4. LEVANTAMIENTO DE PUNTOS DE CONTROL Y LA POLIGONAL
2.4.1. Puntos de Control
A lo largo de todo el proyecto se establecieron cinco (06) puntos de control Gps, para la
correcta georreferenciación del Proyecto.
0099

Estos Puntos fueron establecidos en lugares estratégicos para no ser destruidos.
Todos los puntos de control están enlazados a la Estación de Rastreo Permanente Arequipa
01 “AQ01”, perteneciente a la Red Geodésica Nacional administrada por el IGN.
0100

Cuadro Nº 2: Puntos de Control Wgs 84
Zona 19s
PUNTO
ESTE (Wgs
84)
NORTE (Wgs
84) ALTITUD Conf_Horz_Levt Conf_Altura_Levt
AQ01 232216.879 8182783.183 2415.153
GPS 01 231125.452 8184310.693 2376.643 0.005 0.005
GPS 02 230007.687 8184070.672 2340.338 0.009 0.008
GPS03 228980.880 8183479.202 2308.601 0.011 0.009
GPS04 228861.695 8183118.138 2304.303 0.01 0.01
GPS05 228526.034 8183546.085 2295.947 0.014 0.012
GPS06 228116.490 8184030.656 2282.358 0.013 0.011
GPS08 230161.721 8185419.633 2381.095 0.009 0.009
Todos los levantamientos de las mismas se realizaron mediante el uso de tecnología
satelital, Sistema de Posicionamiento Global (GPS).
Se establecieron unidades de puntos GPS en toda la ruta del Proyecto, los que fueron
monumentos mediante hitos de concreto con una punta de fierro de 3/8”, marcándose la
nomenclatura respectiva sobre la plataforma de concreto.
Figura 1. Colocación de Hitos
0101

2.5. POSICIONAMIENTO GEODÉSICO
2.5.1. Marco Teórico
GPS en tiempo real es un tipo de levantamiento cinemático al vuelo efectuado en tiempo
real. Conocido por sus siglas en inglés RTK (Real Time Kinematic).
GPS-RTK en tiempo real consiste en la obtención de coordenadas en tiempo real con
precisión centimétrica (1 ó 2 cms.+1ppm). Se aplicará este método a posicionamientos
cinemáticos, aunque también permite posicionamientos estáticos. Es un método diferencial
o relativo. El receptor fijo o referencia estará en modo estático en un punto de coordenadas
conocidas, mientras que el receptor móvil o "rover", es el receptor en movimiento del cual
se determinarán las coordenadas en tiempo real (teniendo la opción de hacerlo en el
sistema de referencia local).
Precisa de su transmisión por algún sistema de telecomunicaciones, vía radio modem o
GSM GPRS, entre la estación de referencia y el rover. Ésta sería una restricción en la
utilización de éste método, debido a la dependencia del alcance de la transmisión. Sus
aplicaciones son muchas en la topografía, y van desde el levantamiento, hasta replanteos
en tiempo real.
2.5.2. Red Geodésica
Esta red geodésica está integrada por puntos cuya precisión es determinada por el tiempo
de lectura de los equipos GPS dicho tiempo fluctúa entre 1.5h y 2.0h, para lograr una
precisión menor 1 y 2cm después de haber hecho el procesamiento.
También es importante aclarar que se enlazaron a un punto base y así formando un vector.
En este caso se estableció como punto Base a “AQ01” ubicado en el Gobierno Regional
de Arequipa, y a partir de este punto se enlazaron 7 puntos de control GPS 01, GPS 02,
GPS 03, GPS 04, GPS 05, GPS 06 y GPS 08, puntos ubicados estratégicamente al inicio,
centro y final del proyecto.
El siguiente grafico muestra los vectores de enlace.
0102

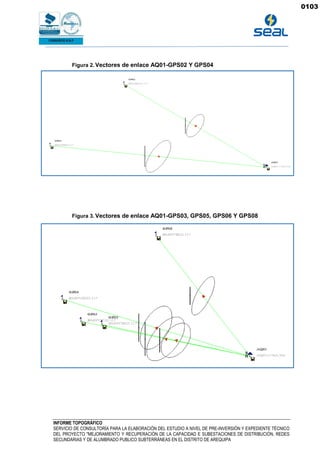

Figura 2. Vectores de enlace AQ01-GPS02 Y GPS04
Figura 3. Vectores de enlace AQ01-GPS03, GPS05, GPS06 Y GPS08
0103

Figura 4. Vectores de enlace AQ01-GPS01 Y GPS02
2.5.3. La Estación de Referencia
La necesidad de trabajar en un único sistema de coordenadas común para un determinado
ámbito, requiere la existencia física y permanente de una serie de puntos con coordenadas
conocidas en dicho sistema.
Sobre éstos puntos nos apoyaremos para determinar las coordenadas de nuestras bases
de trabajo, referidas a este sistema inicial.
2.5.4. Marcación y Levantamiento de Puntos de Control Terrestre
El objetivo del trabajo de campo es la obtención de las coordenadas absolutas con GPS
de los puntos de control Terrestre.
Todos los puntos de foto control. Están enlazadas a la Poligonal Principal previamente
desarrollada.
0104

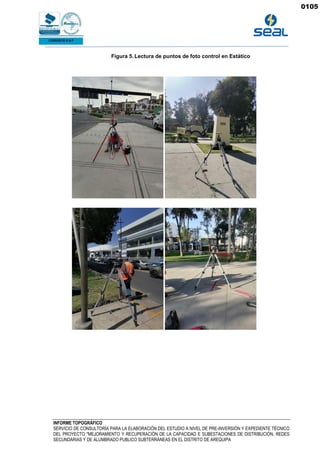

Figura 5. Lectura de puntos de foto control en Estático
0105

2.6. TRABAJO DE GABINETE
Después de que los receptores GPS captaran la información satelital necesaria para la
determinación de las coordenadas, esta es transferida a la computadora utilizando el software
GNSS SOLUTION, después se convierten los datos a extensión Rinex para poder procesarlos
en el software GNSS SOLUTIONS.
Figura 6. Post Procesamiento GNSS Solutions
0106

2.6.1. Efemérides Precisas
Para poder asegurar la calidad del procesamiento se utilizaron las efemérides precisas de
posiciones o ubicaciones de un objeto celestial como una función de tiempo.
Esta información disponible en la página de la NASA como “efemérides transmitidas” o como
“efemérides precisas” post procesadas. Conjunto de parámetros numéricos que describen las
posiciones precisas de los satélites en función del tiempo.
La información es analizada, luego se realizó el post proceso de las líneas base generadas a
través de las estaciones GPS con Método Estático, las consideraciones tomadas para el post
proceso son las siguientes:
 Examinar los detalles de la solución de le línea base tales como los errores en NEA
(Norte, Este, Altura), o el número de mediciones utilizadas y/o rechazadas.
 Verificar la información de la estación de la solución con respecto a las notas tomadas
en campo tomando en especial atención a:
- Los nombres de estación.
- Las alturas de antena, tipos y métodos de medición.
- Tiempos de inicio y parada.
- Mascara de Elevación con respecto al horizonte.
 Comprobar el resumen de seguimiento (rastreo) de fase del satélite de cada estación,
para notar cualquier interrupción o vacío en las señales L1 o L2.
 Comprobar el resumen de seguimiento de fases del satélite combinado.
 Comprobar las gráficas residuales de cada satélite, estos muestran el RMS de cada
satélite, utilizando para determinar la solución de línea base, a su vez rechazar en los
tiempos donde se genere mayor RMS.
0107

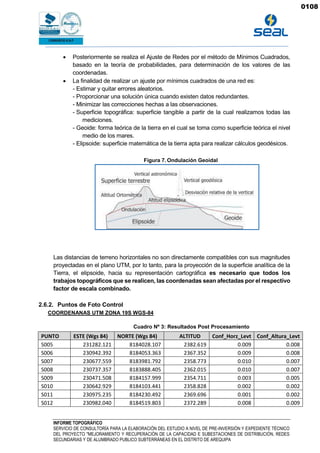

 Posteriormente se realiza el Ajuste de Redes por el método de Mínimos Cuadrados,
basado en la teoría de probabilidades, para determinación de los valores de las
coordenadas.
 La finalidad de realizar un ajuste por mínimos cuadrados de una red es:
- Estimar y quitar errores aleatorios.
- Proporcionar una solución única cuando existen datos redundantes.
- Minimizar las correcciones hechas a las observaciones.
- Superficie topográfica: superficie tangible a partir de la cual realizamos todas las
mediciones.
- Geoide: forma teórica de la tierra en el cual se toma como superficie teórica el nivel
medio de los mares.
- Elipsoide: superficie matemática de la tierra apta para realizar cálculos geodésicos.
Figura 7. Ondulación Geoidal
Las distancias de terreno horizontales no son directamente compatibles con sus magnitudes
proyectadas en el plano UTM, por lo tanto, para la proyección de la superficie analítica de la
Tierra, el elipsoide, hacia su representación cartográfica es necesario que todos los
trabajos topográficos que se realicen, las coordenadas sean afectadas por el respectivo
factor de escala combinado.
COORDENANAS UTM ZONA 19S WGS-84
Cuadro Nº 3: Resultados Post Procesamiento
PUNTO ESTE (Wgs 84) NORTE (Wgs 84) ALTITUD Conf_Horz_Levt Conf_Altura_Levt
S005 231282.121 8184028.107 2382.619 0.009 0.008
S006 230942.392 8184053.363 2367.352 0.009 0.008
S007 230677.559 8183981.792 2358.773 0.010 0.007
S008 230737.357 8183888.405 2362.015 0.010 0.007
S009 230471.508 8184157.999 2354.711 0.003 0.005
S010 230642.929 8184103.441 2358.828 0.002 0.002
S011 230975.235 8184230.492 2369.696 0.001 0.002
S012 230982.040 8184519.803 2372.289 0.008 0.009
0108

PUNTO ESTE (Wgs 84) NORTE (Wgs 84) ALTITUD Conf_Horz_Levt Conf_Altura_Levt
S013 230889.937 8184698.227 2375.845 0.014 0.013
S014 231003.912 8184773.926 2376.941 0.008 0.008
S015 230888.3 8184901.472 2381.025 0.011 0.008
S016 230141.746 8184202.535 2345.707 0.009 0.008
S017 230369.832 8184327.595 2354.403 0.010 0.008
S018 230347.917 8184111.962 2350.543 0.010 0.011
S019 230516.464 8183844.626 2353.605 0.010 0.008
S020 230431.162 8183966.712 2351.388 0.009 0.009
S023 231172.401 8184449.837 2377.36 0.008 0.008
S024 231026.232 8184733.062 2380.823 0.010 0.009
S025 231223.5 8184836.819 2386.896 0.010 0.008
S026 229895.854 8184129.919 2338.883 0.002 0.002
S033 229222.512 8183731.744 2319.211 0.012 0.008
S034 229335.998 8183478.984 2318.085 0.010 0.010
S035 229475.555 8183242.637 2318.83 0.000 0.000
S036 229716.864 8183344.963 2324.4 0.000 0.000
S037 229195.168 8183085.363 2310.077 0.010 0.006
S038 229074.111 8183312.007 2309.976 0.011 0.006
S039 228807.365 8183283.937 2303.339 0.002 0.002
S040 228676.907 8183571.217 2300.368 0.011 0.009
S041 228866.993 8183615.517 2306.78 0.015 0.020
S042 228822.985 8183482.943 2303.832 0.002 0.002
S043 228863.922 8182997.235 2301.543 0.002 0.002
S044 228922.348 8182879.749 2301.111 0.001 0.001
S045 228317.741 8183554.292 2290.974 0.001 0.002
S046 228643.245 8183799.137 2300.961 0.001 0.002
S048 228867.029 8183615.524 2306.771 0.001 0.001
S049 228035.669 8184114.94 2282.078 0.001 0.002
S050 228298.488 8184085.567 2289.049 0.008 0.008
S051 228150.474 8183898.042 2283.213 0.011 0.007
S052 228050.414 8183698.541 2287.42 0.011 0.008
S053 227817.429 8183769.119 2274.126 0.011 0.006
S054 227949.202 8183931.698 2278.673 0.011 0.006
2.7. FOTOGRAMETRÍA
2.7.1. Estacionamiento y Observaciones
Las técnicas de observación GPS, requieren un mínimo de ocho satélites y de un GDOP no
superior a 3. También ha de decidirse la máscara de elevación, generalmente de 15º por
encima del horizonte, durante el trabajo. Ya con las bases y los vértices localizados y
reseñados comenzamos la observación.
0109

2.7.2. Metodología Fotogramétrica Para la Captura de Información del Terreno
Para la captura del terreno de los sitios de interés, por razones de seguridad y agilidad en la
toma de información, se procedió a realizar por:
Mediante aviones tripulados remotamente UAV “Unmanned Aerial Vehicle” denominados
comúnmente como DRONES. Estos son manipulados desde tierra por pilotos que verifican
las condiciones en el aire, la correcta operación y ejecución del plan de vuelo establecido.
La captura de información del terreno se realizó en dos fases: la primera fase es construcción
y georreferenciación de los puntos de control y la segunda fase es la toma de datos
fotogramétricos.
Para la ejecución de esta actividad se tuvo en cuenta las siguientes consideraciones:
División del proyecto en tantos vuelos como sean necesario para barrer el área de cada uno
de los sitios de interés del proyecto.
Velocidades del viento en la zona de cañón inferior a los 45 km/h, durante los lapsos previstos
para la captura de información.
Plan de vuelo con las líneas necesarias y con traslapes de 75% longitudinal y 75%
Transversal, para una correcta toma de fotografías y aplicación de correcciones.
2.7.3. Captura de Información Fotogramétrica
En la siguiente figura, se muestra el procedimiento de captura de información mediante
drones.
Figura 8. Procedimiento Restitución Fotogramétrica
0110

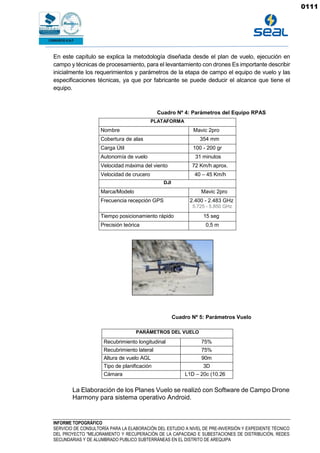

En este capítulo se explica la metodología diseñada desde el plan de vuelo, ejecución en
campo y técnicas de procesamiento, para el levantamiento con drones Es importante describir
inicialmente los requerimientos y parámetros de la etapa de campo el equipo de vuelo y las
especificaciones técnicas, ya que por fabricante se puede deducir el alcance que tiene el
equipo.
Cuadro Nº 4: Parámetros del Equipo RPAS
PLATAFORMA
Nombre Mavic 2pro
Cobertura de alas 354 mm
Carga Útil 100 - 200 gr
Autonomía de vuelo 31 minutos
Velocidad máxima del viento 72 Km/h aprox.
Velocidad de crucero 40 – 45 Km/h
DJI
Marca/Modelo Mavic 2pro
Frecuencia recepción GPS 2.400 - 2.483 GHz
5.725 - 5.850 GHz
Tiempo posicionamiento rápido 15 seg
Precisión teórica 0,5 m
Cuadro Nº 5: Parámetros Vuelo
PARÁMETROS DEL VUELO
Recubrimiento longitudinal 75%
Recubrimiento lateral 75%
Altura de vuelo AGL 90m
Tipo de planificación 3D
Cámara L1D – 20c (10.26
mm)
La Elaboración de los Planes Vuelo se realizó con Software de Campo Drone
Harmony para sistema operativo Android.
0111

Un elemento clave en la fotogrametría aérea lo constituye el solapamiento entre las imágenes.
En este caso se estableció un solapamiento longitudinal (Figura 1) y transversal (Figura 2) de
un 70% y 65% respectivamente. Estas restricciones están determinadas por una exigencia
del software PhotoScan para garantizar la calidad de los resultados del procesamiento de las
imágenes.
Solapamiento longitudinal Solapamiento transversal
2.7.4. Precisión del levantamiento (gsd)
La precisión en un proyecto de mapeo aéreo es esencial para obtener resultados
profesionales. La precisión se mide en GSD que es la a distancia de muestreo del suelo.
GSD es la distancia entre el centro de dos píxeles consecutivos medidos en el suelo. Por
ejemplo, un GSD de 5 centímetros significa que un píxel en la imagen representa 5
centímetros lineales en el suelo.
Por ejemplo, un GSD de 5 centímetros significa que un píxel en la imagen representa 5
centímetros lineales en el suelo. El mismo pixel puede cubrir 25 centímetros cuadrados (5 x 5
centímetros).
Los proyectos con un GSD alto tendrán detalles menos visibles. En casos extremos, su
proyecto podría parecer como un video juego antiguo.
La imagen de la izquierda tiene un GSD de 5 cm, y la imagen de la derecha tiene un GSD de
30 cm
0112

La distancia para la muestra del suelo se ve afectada por la altura del vuelo y las
especificaciones de la cámara. Una altura más baja, con la misma cámara, significa una menor
distancia para la muestra del suelo y resultados más detallados.
Figura 9. Pixel y GSD
La altitud afecta la distancia de la muestra del suelo. Una altura más baja significa una menor
distancia para el muestreo del suelo.
Sin embargo, volar más bajo significa tomar más tiempo (y baterías) para captar la misma
área.
Las diferencias en el terreno y los cambios en el ángulo de la cámara implican que las
imágenes del mismo proyecto puedan tener diferentes GSD.
2.7.5. Planificación de los vuelos
Las misiones de vuelo se planificarán utilizando el software “MAP PILOT”. En la pantalla se
establecen los polígonos a ser fotografiados, la ruta a seguir por el UAV, las exigencias de
solape de las fotos en la dirección del vuelo (longitudinal) y paralelas al vuelo (transversal), así
como la configuración de la cámara.
Normalmente la misión planificada es un compromiso entre calidad de las imágenes obtenidas
y área fotografiada. En todos los casos las características técnicas de la aeronave y la cámara
establecen los límites de objetivos a obtener. Los factores limitantes más significativos son:
tiempo de vuelo (determinado fundamentalmente por la duración de las baterías del UAV), la
velocidad mínima de vuelo, la distancia mínima.
0113

En la siguiente imagen se muestra el plan de vuelo planteado para este proyecto en
específico.
Figura 10. Planificación de Vuelo
2.8. PROCESAMIENTO Y CONFECCIÓN DE PLANOS
Todo el Procesamiento de la Información obtenida en campo se realizó en cumplimiento
de normas técnicas establecidas para este tipo de Trabajos.
2.8.1. PROCESAMIENTO DE IMÁGENES UAV
Para esta etapa se utilizó el software de Agisoft Photo Scan 14.5
0114

Cuadro Nº 6: Parámetros de Calibración de Cámara
Cámara L1D – 20c (10.26 mm) Resolución 5472 x 3648 pix
Distancia
focal
10.26 mm Tamaños
pixel
2,47 x 2,47 µm
Tipo Frame F 4670.72242
Cx -23.4462 B1 0
Cy 13.81 B2 0
K1 -0.00304224 P1 -0.000344297
K2 0.00656826 P2 0.000847234
K3 -0.00864946 P3 0
K4 0 P4 0
2.8.2. Importación de imágenes
Para comenzar con nuestro procesamiento de fotografías obtenidas mediante una
aeronave tripulada remotamente Drone, el primer paso a seguir es importar nuestras
imágenes.
2.8.3. Alineación de Imágenes
el primer procedimiento para orientar las imágenes consiste en realizar una geolocalización
o geo-etiquetado de las imágenes. El programa en el que se realizó la planeación del vuelo
nos permite descargar un archivo de coordenadas geográficas que fueron asignadas a
cada punto en donde el Drone tomó una fotografía.
0115

Figura 11. Alineación de imágenes
Teniendo las coordenadas de los puntos en el software con el sistema de referencia
apropiado, procedemos a ubicar los puntos de control en las imágenes que correspondan.
Figura 12. Puntos de Foto Control
2.8.5. Nube de Puntos Densa
Teniendo georreferenciado y optimizado nuestro proyecto se procedió a continuar con
nuestro flujo de trabajo, como siguiente paso se generó la nube de puntos densa.
0116

Figura 13. Nube de puntos densa
2.8.6. Modelo Digital de Elevaciones
El modelo digital de elevación es uno de los productos con mayor interés en el
procesamiento de imágenes, ya que a partir de esta imagen ráster pudimos generar las
curvas de nivel y posteriormente los perfiles de terreno.
Figura 14. MDE
2.8.7. Orto foto
Este es el último proceso de imágenes y como producto final en él se pueden realizar
0117

medidas lineales de gran precisión y sirve como base para cualquier tipo de sistema de
información geográfica.
Figura 15. Orto foto
2.8.8. Digitalización
En esta etapa se procedió a usar el Software Civil 3d.
Figura 16. Digitalización
0118

2.8.9. Confección de Planos
En esta etapa se procedió a confeccionar los planos topográficos en escala 1/1000.
Figura 17. Planos
ANEXOS
ANEXO A: REPORTE POST PROCESAMIENTO LINEAS BASE – MODO ESTÁTICO.
ANEXO B: REPORTE POST PROCESAMIENTO FOTOGRAMÉTRICO AGISOFT
METASHAPE.
ANEXO C: CERTIFICADO DE OPERATIVIDAD GPS.
ANEXO D: REGISTROS FOTOGRÁFICOS DEL LEVANTAMIENTO TOPOGRÁFICO
EN GENERAL
ANEXO E: PLANOS
0119

ANEXO A: REPORTE POST PROCESAMIENTO LINEAS BASE – MODO
ESTÁTICO.
0120

ANEXO B: REPORTE POST PROCESAMIENTO FOTOGRAMÉTRICO
AGISOFT METASHAPE.
0121

ANEXO C: CERTIFICADO DE OPERATIVIDAD GPS
0122

ANEXO D: REGISTROS FOTOGRÁFICOS DEL LEVANTAMIENTO
TOPOGRÁFICO EN GENERAL
0123

ANEXO E: PLANOS
0124

Resumen del sistema de coordenadas
Sistema de coordenadas
Nombre: UTM/WGS 84/UTM zone 19S
Tipo: Proyectado
Nombre de la unidad: Metros
Metros por unidad: 1
Datum vertical: EGM08_SA
Unidad vertical : Metros
Datum
Nombre: WGS 84
Nombre del elipsoide: WGS 84
Semieje mayor: 6378137.000 m
Inversa aplastamiento: 298.257223563
DX a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
RX a WGS84: -0.000000 "
RY a WGS84: -0.000000 "
RZ a WGS84: -0.000000 "
ppm a WGS84: 0.000000000000
Proyección
Clase de proyección: Transverse_Mercator
latitude_of_origin 0° 00' 00.00000"N
central_meridian 69° 00' 00.00000"W
scale_factor 0.999600000000
false_easting 500000.000 m
false_northing 10000000.000 m
Puntos de control: 1
Puntos de referencia: 0
Puntos registrados: 2
Puntos objetivo: 0
Puntos intermedios: 0
Puntos de control
95%
Nombre Componentes Error Estado Error
de control
AQ01 Este 232216.879 0.000 FIJO
Norte 8182783.183 0.000 FIJO
Altura orto. 2415.153 0.000 FIJO
Descripción AQ01
Puntos registrados
95%
Nombre Componentes Error Estado
GPS2 Este 230007.678 0.005 Procesado (estático)
Norte 8184070.658 0.004 Procesado (estático)
Altura orto. 2340.309 0.007 Procesado (estático)
0125

Descripción GPS2
Descripción GPS4
Archivos
Nombre Hora inicial MuestreoGeneracionesTamaño (KB)
Tipo
AQ01117aA.22o 22/04/26 19:00:00 5 17280 16841 L1/L2
GPS/GLONASS
BBASEA22.117 22/04/27 08:38:05 5 1131 427 L1/L2
GPS/GLONASS
BBASEB22.117 22/04/27 10:41:45 5 1091 401 L1/L2
GPS/GLONASS
Ocupaciones
Emplazamiento Hora inicialPeríodo de tiempo Tipo
Archivo
AQ01 26 Abril 2022 19:00:00.00 23:59:55.00 Static
AQ01117aA.22o
GPS2 27 Abril 2022 08:38:05.00 01:41:35.00 Static
BBASEA22.117
GPS4 27 Abril 2022 10:41:45.00 01:38:55.00 Static
BBASEB22.117
Procesos
Referencia Archivo de referencia RemotoArchivo del receptor remoto
Modo NUM
AQ01 AQ01117aA.22o GPS4 BBASEB22.117 Estático 1
AQ01 AQ01117aA.22o GPS2 BBASEA22.117 Estático 2
Vectores procesados
Vector 95% Vector 95%
Identificador de vector Longitud Error Componentes Error SV PDOP QA
Solución
AQ01 - GPS2 2557.789 0.014 X -1984.698 0.005 9 1.5
Fijo
22/04/27 08:38:05.00 Y -979.300 0.006
+01:41:35.00 Z 1282.274 0.005
AQ01 - GPS4 3373.282 0.019 X -3177.669 0.007 9 2.0
Fijo
22/04/27 10:41:45.00 Y -1061.709 0.008
+01:38:55.00 Z 392.716 0.007
0126

Vista de levantamiento
GNSS Solutions
(C) 2012 Trimble Navigation Limited. All rights reserved. Spectra Precision is a Division of Trimble Navigation
Limited.
18/05/2022 23:42:12
www.spectraprecision.com
Nombre del proyecto: PRO_AQP 02
Sistema de referencia espacial: UTM/WGS 84/UTM zone 19S
Zona horaria: (UTC-05:00) Bogotá, Lima, Quito, Rio Branco
Unidades lineales: Metros
Tipo: Proyectado
Datum
Nombre: WGS 84
DX a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
RX a WGS84: -0.000000 "
RY a WGS84: -0.000000 "
RZ a WGS84: -0.000000 "
ppm a WGS84: 0.000000000000
Proyección
Puntos objetivo: 0
0127

Puntos de control
95%
de control
AQ01 Este 232216.879 0.000 FIJO
Norte 8182783.183 0.000 FIJO
Descripción AQ01
Puntos registrados
95%
Descripción GPS3
Descripción GPS5
Descripción GPS6
Descripción GPS7
Archivos
Tipo
AQ01117aA.22o 22/04/26 19:00:00 5 17280 16841 L1/L2
GPS/GLONASS
BMOVIB22.117 22/04/27 10:10:20 5 942 379 L1/L2
GPS/GLONASS
BMOVIC22.117 22/04/27 11:57:25 5 1001 389 L1/L2
GPS/GLONASS
BMOVID22.117 22/04/27 13:51:15 5 1346 578 L1/L2
GPS/GLONASS
BMOVIE22.117 22/04/27 16:18:05 5 1133 458 L1/L2
GPS/GLONASS
Ocupaciones
Archivo
AQ01 26 Abril 2022 19:00:00.00 23:59:55.00 Static
AQ01117aA.22o
GPS3 27 Abril 2022 10:10:20.00 01:24:20.00 Static
BMOVIB22.117
0128

GPS5 27 Abril 2022 11:57:25.00 01:30:35.00 Static
BMOVIC22.117
GPS6 27 Abril 2022 13:51:15.00 01:52:05.00 Static
BMOVID22.117
GPS8 27 Abril 2022 16:18:05.00 01:34:20.00 Static
BMOVIE22.117
Procesos
Modo NUM
AQ01 AQ01117aA.22o GPS8 BMOVIE22.117 Estático 1
AQ01 AQ01117aA.22o GPS6 BMOVID22.117 Estático 2
AQ01 AQ01117aA.22o GPS5 BMOVIC22.117 Estático 3
AQ01 AQ01117aA.22o GPS3 BMOVIB22.117 Estático 4
Vectores procesados
Solución
AQ01 - GPS3 3311.326 0.018 X -3026.866 0.007 8 2.2
Fijo
22/04/27 10:10:20.00 Y -1122.844 0.008
+01:24:20.00 Z 736.332 0.007
AQ01 - GPS5 3770.294 0.023 X -3454.777 0.009 9 1.8
Fijo
22/04/27 11:57:25.00 Y -1274.479 0.010
+01:30:35.00 Z 809.528 0.009
AQ01 - GPS6 4287.478 0.021 X -3797.738 0.008 10 1.5
Fijo
22/04/27 13:51:15.00 Y -1521.020 0.009
+01:52:05.00 Z 1283.024 0.008
AQ01 - GPS8 3342.641 0.017 X -1689.749 0.007 8 2.0
Fijo
22/04/27 16:18:05.00 Y -1323.085 0.007
+01:34:20.00 Z 2562.703 0.007
0129

Vista de levantamiento
GNSS Solutions
(C) 2012 Trimble Navigation Limited. All rights reserved. Spectra Precision is a Division of Trimble Navigation
Limited.
18/05/2022 23:46:02
www.spectraprecision.com
Nombre del proyecto: PRO_AQP 03
Sistema de referencia espacial: UTM/WGS 84/UTM zone 19S
Zona horaria: (UTC-05:00) Bogotá, Lima, Quito, Rio Branco
Unidades lineales: Metros
Tipo: Proyectado
Datum
Nombre: WGS 84
DX a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
DY a WGS84: 0.0000 m
RX a WGS84: -0.000000 "
RY a WGS84: -0.000000 "
RZ a WGS84: -0.000000 "
ppm a WGS84: 0.000000000000
Proyección
Puntos objetivo: 0
0130

Puntos de control
95%
de control
AQ01 Este 232216.879 0.000 FIJO
Norte 8182783.183 0.000 FIJO
Descripción AQ01
Puntos registrados
95%
GPS 01 Este 231125.452 0.003 Procesado (estático)
Descripción GPS 01
GPS 02 Este 230007.687 0.005 Procesado (estático)
Descripción GPS 02
Archivos
Tipo
AQ01118aA.22o 22/04/27 19:00:00 5 17280 16719 L1/L2
GPS/GLONASS
BBASEA22.118 22/04/28 07:50:38 2 9574 4073 L1/L2
GPS/GLONASS
BBASEB22.118 22/04/28 14:10:08 2 5437 1982 L1/L2
GPS/GLONASS
Ocupaciones
Archivo
AQ01 27 Abril 2022 19:00:00.00 23:59:55.00 Static
AQ01118aA.22o
GPS 01 28 Abril 2022 07:50:38.00 05:25:54.00 Static
BBASEA22.118
GPS 02 28 Abril 2022 14:10:08.00 02:12:58.00 Static
BBASEB22.118
Procesos
Modo NUM
AQ01 AQ01118aA.22o GPS 02 BBASEB22.118 Estático 1
AQ01 AQ01118aA.22o GPS 01 BBASEA22.118 Estático 2
0131

Vectores procesados
Solución
AQ01 - GPS 01 1877.560 0.009 X -890.608 0.004 10 1.5
Fijo
22/04/28 07:50:38.00 Y -717.889 0.004
+05:25:54.00 Z 1488.853 0.004
AQ01 - GPS 02 2557.788 0.016 X -1984.680 0.006 10 1.6
Fijo
22/04/28 14:10:08.00 Y -979.328 0.007
+02:12:58.00 Z 1282.279 0.006
0132

Agisoft PhotoScan
Informe de procesamiento
18 May 2022
0133

Datos del levantamiento
1
2
3
4
5
6
7
8
9
> 9
500 m
Fig. 1. Posiciones de cámaras y solapamiento de imágenes.
Número de imágenes: 3,785
Altitud media de vuelo:100 m
Resolución en terreno: 2.33 cm/pix
Superficie cubierta: 2.47 km²
Posiciones de cámara: 3,785
Puntos de enlace: 3,940,685
Proyecciones: 13,437,564
Error de reproyección: 0.847 pix
Modelo de cámara Resolución Distancia focal Tamaño de píxel Precalibrada
L1D-20c (10.26mm) 5472 x 3648 10.26 mm 2.41 x 2.41 micras No
Tabla 1. Cámaras.
Página 2
0134

Calibración de cámara
1 pix
Fig. 2. Gráfico de residuales para L1D-20c (10.26mm).
L1D-20c (10.26mm)
3785 imágenes
Tipo Resolución Distancia focal Tamaño de píxel
Cuadro 5472 x 3648 10.26 mm 2.41 x 2.41 micras
Valor Error F Cx Cy B1 B2 K1 K2 K3 K4 P1 P2 P3 P4
F 4305.77 0.66 1.00 -0.98 -1.00 0.45 -0.58 0.01 -0.19 0.29 -0.37 -0.05 0.29 -0.05 0.11
Cx -4.38612 0.035 1.00 0.98 -0.45 0.58 -0.02 0.19 -0.28 0.37 0.17 -0.30 0.06 -0.11
Cy 23.3997 0.13 1.00 -0.46 0.58 -0.02 0.19 -0.29 0.38 0.04 -0.26 0.04 -0.10
B1 -26.9855 0.0052 1.00 -0.25 0.02 -0.11 0.15 -0.19 -0.02 0.13 -0.02 0.05
B2 -0.291075 0.0057 1.00 -0.01 0.11 -0.17 0.22 0.04 -0.17 0.03 -0.07
K1 0.000266817 1.6e-005 1.00 -0.96 0.89 -0.81 0.01 -0.04 0.04 -0.04
K2 -0.0311341 0.00011 1.00 -0.98 0.94 -0.00 -0.03 -0.03 0.02
K3 0.0870771 0.00029 1.00 -0.99 -0.01 0.06 0.02 -0.01
K4 -0.0790093 0.00026 1.00 0.01 -0.09 -0.02 -0.00
P1 -0.000480534 6.6e-007 1.00 -0.59 0.58 -0.46
P2 0.000926224 9.6e-007 1.00 -0.81 0.71
P3 -0.609552 0.0039 1.00 -0.96
P4 1.03051 0.0058 1.00
Tabla 2. Coeficientes de calibración y matriz de correlación.
Página 3
0135

Puntos de control terrestres
GPS 01
GPS 02
GPS 03
GPS 04
GPS 05
GPS 06
S004
S005
S006
S007
S008
S009
S010
S012
S013 S014
S015
S016
S017
S018
S019
S020
S023
S024
S025
S026
S033
S034
S035
S036
S037
S038
S039
S040
S042
S043
S044
S045
S046
S047
S048
S049
S050
S051
S052
S053
S054
-2.5 m
-2 m
-1.5 m
-1 m
-0.5 m
0 m
0.5 m
1 m
1.5 m
2 m
2.5 m
x 100
Puntos de apoyo Puntos de control de calidad
500 m
Fig. 3. Posiciones de puntos de apoyo y estimaciones de errores.
El color indica el error en Z mientras el tamaño y forma de la elipse representan el error en XY.
Posiciones estimadas de puntos de apoyo se indican con los puntos negros, puntos de control
- con cruzamiento.
Número Error X (m) Error Y (m) Error Z (m) Error XY (m) Total (m)
15 0.0501863 0.0163465 0.0145538 0.0527814 0.0547511
Tabla 3. ECM de puntos de apoyo.
X - Este, Y - Norte, Z - Altitud.
Página 4
0136

Nombre Error X (m) Error Y (m) Error Z (m) Total (m) Imagen (pix)
GPS 01 -0.0235222 -0.00563758 0.00198121 0.0242693 0.122 (11)
GPS 02 0.0222705 0.0133033 0.00482449 0.0263862 0.178 (15)
GPS 03 0.00182363 -0.0153921 0.02561 0.0299352 0.244 (19)
GPS 04 0.0378467 0.0118306 0.0268264 0.0478748 0.149 (15)
GPS 05 0.0298779 0.0245129 -0.0109056 0.040156 0.121 (32)
GPS 06 -0.00609905 0.00565191 0.00570405 0.0100836 0.121 (24)
S009 -0.118245 -0.0360169 -0.0105179 0.124055 0.168 (16)
S010 0.13044 0.0184981 0.00499542 0.13184 0.169 (18)
S026 -0.0112183 0.00982167 -0.000167229 0.0149112 0.201 (21)
S035 -0.0283655 0.0157699 0.0140667 0.0353718 0.146 (17)
S036 0.00435926 -0.0132648 -0.0124948 0.0187371 0.109 (15)
S043 0.026042 -0.0181153 -0.00433089 0.0320173 0.156 (12)
S044 -0.021105 -0.0168813 -0.0189834 0.0330267 0.119 (11)
S046 -0.0104802 0.00158327 0.000722115 0.0106237 0.228 (16)
S048 -0.034437 0.00367131 -0.0274545 0.0441943 0.254 (29)
Total 0.0501863 0.0163465 0.0145538 0.0547511 0.176
Tabla 5. Puntos de apoyo.
X - Este, Y - Norte, Z - Altitud.
Página 5
0137

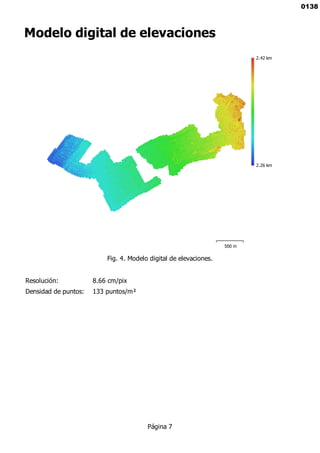

Modelo digital de elevaciones
2.26 km
2.42 km
500 m
Fig. 4. Modelo digital de elevaciones.
Resolución: 8.66 cm/pix
Densidad de puntos: 133 puntos/m²
Página 7
0138

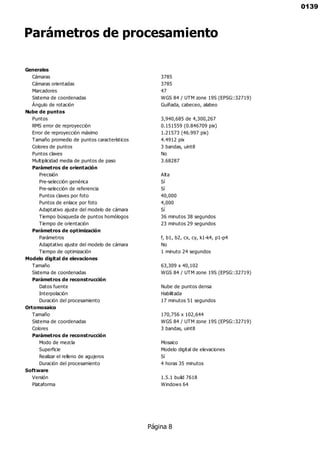

Parámetros de procesamiento
Generales
Cámaras 3785
Cámaras orientadas 3785
Marcadores 47
Sistema de coordenadas WGS 84 / UTM zone 19S (EPSG::32719)
Ángulo de rotación Guiñada, cabeceo, alabeo
Nube de puntos
Puntos 3,940,685 de 4,300,267
RMS error de reproyección 0.151559 (0.846709 pix)
Error de reproyección máximo 1.21573 (46.997 pix)
Tamaño promedio de puntos característicos 4.4912 pix
Colores de puntos 3 bandas, uint8
Puntos claves No
Multiplicidad media de puntos de paso 3.68287
Parámetros de orientación
Precisión Alta
Pre-selección genérica Sí
Pre-selección de referencia Sí
Puntos claves por foto 40,000
Puntos de enlace por foto 4,000
Adaptativo ajuste del modelo de cámara Sí
Tiempo búsqueda de puntos homólogos 36 minutos 38 segundos
Tiempo de orientación 23 minutos 29 segundos
Parámetros de optimización
Parámetros f, b1, b2, cx, cy, k1-k4, p1-p4
Adaptativo ajuste del modelo de cámara No
Tiempo de optimización 1 minuto 24 segundos
Modelo digital de elevaciones
Tamaño 63,309 x 40,102
Parámetros de reconstrucción
Datos fuente Nube de puntos densa
Interpolación Habilitada
Duración del procesamiento 17 minutos 51 segundos
Ortomosaico
Tamaño 170,756 x 102,644
Colores 3 bandas, uint8
Parámetros de reconstrucción
Modo de mezcla Mosaico
Superficie Modelo digital de elevaciones
Realizar el relleno de agujeros Sí
Duración del procesamiento 4 horas 35 minutos
Software
Versión 1.5.1 build 7618
Plataforma Windows 64
Página 8
0139

HORIZONTAL
VERTICAL
5 mm + 1 ppm
5 mm + 1 ppm
E
CERTIFICADO DE OPERATIVIDAD Nº 89- 0852
CLIENTE:
C. ASTURIMAC SAC
EQUIPO:
MARCA:
MODELO:
NUM. SERIE:
GPS DIFERENCIAL
PROMARK
200
200825387
FECHA DE REVISIÓN:
FECHA DE VENCIMIENTO:
02- ENE -2022
02- JUL -2022
GEO SERVICE RENT S.A. C. certifica que el equipo topográfico arriba descrito cumple con las
especificaciones técnicas de la fábrica y los estándares internacionales establecidos DIN
Además, Geo Systems S.A.C, bajo la acreditación de SGS ISO 9001:2008, certifica que el
instrumento indentificado arriba ha sido verificada en concordancia con los procedimeintos de
verificación establecida por el fabricante. Esto procedimientos de verificación estan controladas
por el ISO 9001 y son diseñados para certificar que cumplan con las especificaciones
establecidas por le fabricante detallado en el manual del usuario.
Las Pruebas efectuadas en Tiempo Real , los equipos se encuentran dentro de las tolerancias
del fabricante.
PRECISIÓN LEVANTAMIENTO GPS POST PROCESO (Static y Fast Static)
CERTIFICADO POR:
ING. GUSTAVO SONAN
GerenteTécnico
GEO SERVICE RENT S.A.C.
Av. Javier Prado Este Nº 1402, Of. 601
Urb. Corpac • San Isidro I Lima 27
Telf.: 315-2920 Fax: 225-1599
E-mail:renta@geosystemsperu.com
FECHA DE EMISION:
02 - ENERO - 2022
0140

Solución integrada para RTK con correccion por red
ProMark™
200
0141

ProMark
200
ProMark 200
ProMark 200 es la solución RTK por red
de doble frecuencia más económica de
Ashtech. La tecnología BLADE integrada
ofrece un fantástico rendimiento RTK
de largo alcance, rápida inicialización y
precisión centimétrica. Junto al completo
software de campo Ashtech FAST
Survey™
, ProMark 200 cumple con
las expectativas más exigentes de los
profesionales de la topografía.
El receptor mobil Ashtech ProMark 200
RTK incluye comunicaciones de red
inalámbricas ampliadas, memoria de
gran capacidad, procesador de gran
rapidez y sistema operativo Windows
Mobile 6.5: todo ello en un dispositivo
portátil ligero y muy robusto que permite
la máxima movilidad. La mezcla de
excepcional rendimiento RTK y diseño
compacto convierten al ProMark 200 en
una solución de dispositivo remoto RTK
de red extremadamente potente
y atractiva.
Solución GNSS avanzada
■
■ Tecnología Ashtech BLADE para RTK
de alta precisión
■
■ Receptor remoto doble frecuencia
■
■ Precisión centimétrica en tiempo real
en un dispositivo portátil
Diseñado para aportar
alta eficiencia en
RTK de red
■
■ Solución rápida con tiempo de
inicialización breve
■
■ Conectividad inalámbrica GSM/
GPRS, WLAN y Bluetooth integrada
■
■ Diseño portátil ligero y robusto para
un uso cómodo
La mejor relación
calidad-precio para una
solución topográfica de
alto nivel
■
■ Costo mínimo para una productividad
máxima
■
■ Potente y completo software de
campo FAST Survey
■
■ Dispositivo portátil de gran
versatilidad para levantamientos
preliminares y GIS
0142

Software de campo FAST Survey
El software de campo avanzado FAST Survey cumple los requisitos
topográficos más exigentes. Incluye funciones topográficas
normalmente asociadas a la doble frecuencia y ofrece numerosos
formatos de datos y compatibilidad para el sistema de coordenadas
local. Las opciones adicionales permiten la colaboración con una
amplia gama de instrumentos y accesorios topográficos para realizar
levantamientos completos, incluyendo calibración, replanteos y
levantamientos de proyectos de topografía en los que se utilizan
estaciones totales.
Software de oficina GNSS Solutions
GNSS Solutions es un exhaustivo paquete de software que ofrece
todas las herramientas necesarias para procesar con éxito datos de
levantamiento GNSS. Incluye herramientas avanzadas de detección
de errores y análisis de calidad para garantizar unos resultados
precisos y fiables. Algunos componentes integrados son el cierre
de circuitos, la repetición automática, el análisis de observaciones
y los ajustes por mínimos cuadrados. Los formatos de mapas ráster
y vectoriales se pueden importar para permitir la combinación de
mapas de fondo con proyectos de levantamiento y para preparar
trabajos de replanteos en la oficina.
0143

Especificaciones GNSS
■
■ 45 canales paralelos, todos los visibles
- GPS
- GLONASS
- Código P(Y), L1 C/A, fase portadora de
longitud de onda completa
- Código L2 P(Y), L2C, fase portadora
longitud de onda completa L2
- SBAS: WAAS/EGNOS/MSAS
■
■ Mediciones de fase y código totalmente
independientes
■
■ Mitigación avanzada de señales reflejadas
■
■ Tecnología Ashtech BLADE para un
rendimiento óptimo
■
■ Salida de posición y datos brutos (código
y portadora) GPS, GLONASS y SBAS a un
máximo de 20 Hz en tiempo real
■
■ Formatos de datos compatibles: ATOM
(Ashtech Optimized Messaging), RTCM-2.3,
RTCM-3.1, CMR, CMR+, DBEN, LRK
■
■ Salida de mensajes NMEA 0183
■
■ RTK Network: VRS, FKP, MAC
Especificaciones de precisión
(RMS horizontal) 1 2 3
■
■ RTK: 10 mm + 1 ppm, típico
■
■ Postprocesado estático: 5 mm +
1 ppm, típico
■
■ Postprocesado cinemático: 12 mm +
2 ppm, típico
■
■ DGPS: < 25 cm + 1 ppm, típico
■
■ SBAS: < 50 cm
Inicialización RTK (sobre la marcha)
Tiempo de inicialización
■
■ < 1 min, típico
Rango
■
■ Hasta 40 km, típico
Fiabilidad
■
■ Hasta 99,9%, típico
Procesador
■
■ Marvell®
PXA 320
■
■ Frecuencia de ciclo: 806 MHz
Sistema operativo
■
■ Microsoft Windows®
Mobile versión 6.5
■
■ Idiomas disponibles: alemán, chino
simplificado, chino tradicional, coreano,
español, francés, griego, inglés, italiano,
japonés y portugués4
■
■ El paquete de software incluye:
- GNSS Toolbox para el control de GNSS
- Internet Explorer
- Cliente de correo electrónico
- Microsoft Office Mobile
- Transcriptor (reconocimiento de escritura)
- ActiveSync
Comunicación
Celular
■
■ Módem EDGE clase 12, GPRS integrado
■
■ Cuatribanda a 850/900 MHz,
1.800/1.900 MHz
Bluetooth
■
■ Bluetooth 2.1 (clase 2) con DER
■
■ Perfiles: SPP, DUN, FTP, OPP, HSP, A2DP
Otro
■
■ LAN inalámbrica 802.11b/g (ranura SDIO)
Características físicas
Dimensiones
■
■ Receptor: 190 x 90 x 43 mm
Peso
■
■ Sólo receptor: 480 g
■
■ Receptor con batería: 620 g
Interfaz de usuario
Teclado
■
■ Teclado alfanumérico virtual
■
■ 4 formas de navegar, Ok, menú, escape,
acercar/alejar, teclas contextuales
Mostrar
■
■ Pantalla de alta resolución TFT en color
antirreflectante con pantalla táctil
■
■ Dimensiones: 3,5” vertical
Memoria
■
■ SDRAM: 256 MB
■
■ Almacenamiento de datos de usuario: 2 GB
Nand Flash (no volátil)
■
■ Ranura para tarjeta de memoria SDHC
Características ambientales
■
■ Temperatura de funcionamiento:
De -20 °C a +60 °C
■
■ Temperatura de almacenamiento:
De -25 °C a +70 °C
■
■ Humedad: 90%
■
■ Resistente al agua
■
■ Choques y vibraciones: ETS300 019,
MILSTD-810 método 514.5
■
■ Caída libre de jalón
Características de alimentación
■
■ Batería extraíble: Ión litio, 6600 mAh
■
■ Duración de las pilas: > 8 oras a 20 ºC con
GNSS activado5
■
■ Tiempo de carga: 3 horas
■
■ Alimentación externa: 9-28 VCC
Multimedia y sensores
■
■ Cámara de 3M píxeles
■
■ Brújula-e
■
■ Sensor-G
■
■ Micrófono y Altavoz
Opciones de software/firmware
Opciones de firmware
■
■ GLONASS
■
■ Salida rápida
Opciones del programa
■
■ Software de campo ProMark Field
■
■ GNSS Solutions postprocesado L1/L2
Accesorios estándar
■
■ Lápiz integrado
■
■ Estación de acoplamiento
- Carga de unidad
- Interfaz RS232
- USB solicitado y solicitante
- Ranura de carga de batería adicional
■
■ Adaptador universal A/C
■
■ Cable de datos USB
■
■ Antena GNSS L1/L2, ASH-661
■
■ Soporte de campo
■
■ Extensión vertical de antena
■
■ Cinta HI (altura de instrumento)
■
■ Bolsa de transporte para campo
Accesorios opcionales
■
■ Barra de inicialización cinemática con
extracción rápida
■
■ Antena GPS externa para automóvil
■
■ Funda de transporte
(*)
Incluyendo todas las opciones disponibles
(1)
Las especificaciones de precisión y inicialización pueden verse
afectadas por las condiciones atmosféricas, la señal de recepción
múltiple, la geometría satelital y la disponibilidad y calidad de las
correcciones. Las especificaciones de precisión de la posición se
refieren al posicionamiento horizontal. El error vertical suele ser < 2
veces el error horizontal.
(2)
Los valores de rendimiento asumen un mínimo de 5 satélites,
siguiendo los procedimientos recomendados en el manual del
producto. Las zonas de elevada recepción múltiple, los valores
altos del PDOP y los periodos de condiciones atmosféricas extremas
pueden afectar al rendimiento.
(3)
Valor de estado estable para líneas de base < 50 km tras un tiempo
de convergencia suficiente.
(4)
Cargado en el momento de la compra: no es posible cambiar el
idioma del sistema operativo.
(5)
No se utiliza BT ni WLAN, retroiluminación en el ajuste
predeterminado (50% de brillo), varía con la temperatura.
Especificaciones técnicas del ProMark 200*
Información de contacto de soluciones de levantamiento:
En EE. UU. +1 408 572 1103 n Fax +1 408 572 1199
En Sudamérica +1 305 726 7813
Email: surveysales@ashtech.com
En Francia +33 2 28 09 38 00 n Fax +33 2 28 09 39 39
En Rusia +7 495 980 5400 n Fax +7 495 981 4840
Email: surveysalesemea@ashtech.com
En Singapur +65 9838 4229 n Fax +65 6777 9881
En China +86 10 5802 5174 n Fax +86 10 5802 5135
Email: surveysalesapac@ashtech.com
www.ashtech.com
Ashtech follows a policy of continuous product improvement; specifications and descriptions are thus subject to change without notice. Please contact Ashtech for the latest product information.
©2010 Ashtech LLC. All rights reserved. The Ashtech logo, BLADE and ProMark are trademarks of Ashtech LLC. All other product and brand names are trademarks of their respective holders. Rev (October 2010)
0144

_______________________________________________________________________________________________________________________________________________
“
SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A NIVEL DE PRE-INVERSIÓN Y
EXPEDIENTE TÉCNICO DEL PROYECTO "MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E
SUBESTACIONES DE DISTRIBUCIÓN, REDES SECUNDARIAS Y DE ALUMBRADO PUBLICO SUBTERRÁNEAS EN
SERVICIO DE CONSULTORÍA PARA LA ELABORACIÓN DEL ESTUDIO A
NIVEL DE PRE-INVERSIÓN Y EXPEDIENTE TÉCNICO DEL PROYECTO
"MEJORAMIENTO Y RECUPERACIÓN DE LA CAPACIDAD E
SUBESTACIONES DE DISTRIBUCIÓN, REDES SECUNDARIAS Y DE
ALUMBRADO PUBLICO SUBTERRÁNEAS EN EL DISTRITO DE AREQUIPA
REGISTRO FOTOGRÁFICO
PUNTOS DE CONTROL TOPOGRAFICO
Vista Panorámica GPS 01 Vista Panorámica GPS 02
0145

_______________________________________________________________________________________________________________________________________________
“
Vista Panorámica GPS 08
0146

_______________________________________________________________________________________________________________________________________________
“
S004 S005
S006 S007
0147

_______________________________________________________________________________________________________________________________________________
“
S008 S009
S010 S011
0148

_______________________________________________________________________________________________________________________________________________
“
S012 S013
S014 S015
0149

_______________________________________________________________________________________________________________________________________________
“
S016 S017
S018 S019
0150

_______________________________________________________________________________________________________________________________________________
“
S020 S023
S024 S025
0151

_______________________________________________________________________________________________________________________________________________
“
S033 S034
S035 S036
0152

_______________________________________________________________________________________________________________________________________________
“
S037 S038
S037 S038
0153

_______________________________________________________________________________________________________________________________________________
“
S039 S040
S042 S043
0154

_______________________________________________________________________________________________________________________________________________
“
S043 S044
S045 S046
0155

_______________________________________________________________________________________________________________________________________________
“
S047 S048
S049 S050
0156

_______________________________________________________________________________________________________________________________________________
“
S051 S052
S053 S054
0157

ESTUDIO DEL PERFIL
Anexo 3:
PANEL FOTOGRAFICO
0172

ESTUDIO DEL PERFIL
SED 1280
0173

ESTUDIO DEL PERFIL
SED 1405
0174

ESTUDIO DEL PERFIL
SED 3635
0175

ESTUDIO DEL PERFIL
SED 1552
0176

ESTUDIO DEL PERFIL
SED 1089
0177

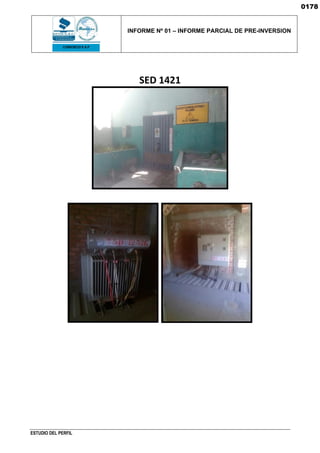

ESTUDIO DEL PERFIL
SED 1421
0178

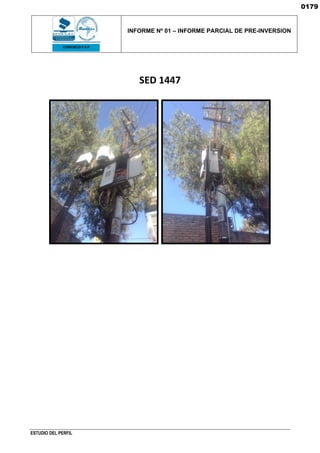

ESTUDIO DEL PERFIL
SED 1447
0179

ESTUDIO DEL PERFIL
SED 1462
0180

ESTUDIO DEL PERFIL
SED 1419
SED 2395
0181

ESTUDIO DEL PERFIL
SED 3255
SED 2394
0182

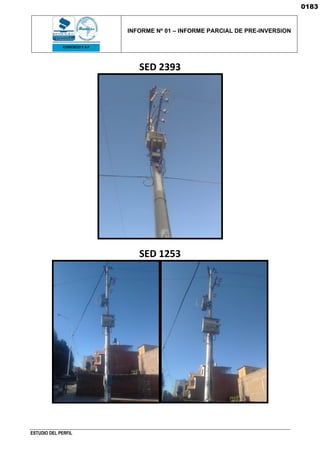

ESTUDIO DEL PERFIL
SED 2393
SED 1253
0183

ESTUDIO DEL PERFIL
SED 3354
SED 1283
0184

ESTUDIO DEL PERFIL
SED 1285
SED 4941
0185

INFORME Nº 01 - PRE-INVERSION.pdf

Más contenido relacionado

La actualidad más candente

Similar a INFORME Nº 01 - PRE-INVERSION.pdf

Último

INFORME Nº 01 - PRE-INVERSION.pdf
