1. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..
INFORME N° 011-2015 / FORMIN S.A.C.
A : Ing. Josue Loayza Díaz
Jefe del Área de Geomecánica – CIEMSA
DE : Ing. Kenyo Víctor Alarcón Chipana / Miguel Rau/ Efer campos.
ASUNTO : Prueba de Pull Test - Split Set de 5 pies (Formin S.A.C.)
FECHA : 20 de Julio del 2015.
1.- INTRODUCCION
Se realizó la prueba de arranque (Pull test), a los Split set de 5 pies proporcionado por
nuestra empresa FORMIN S.A.C. para verificar la calidad de acero y capacidad de
soporte de cada uno.
Dichas pruebas se realizaron el 19 de julio del 2015, donde estuvieron presentes por
parte de CIEMSA el Ing. Josué Loayza Díaz – Área de Geomecánica, Ing. Pedro
Cayllagua – Área de Producción. Y por parte de la empresa proveedora Formin S.A.C.
el Ing. Kenyo Alarcón/ Miguel Rau / Efer Campos.
2.- OBJETIVOS

 Verificar si el elemento de sostenimiento proporcionado por la empresa
FORMIN S.A.C. cumple el estándar mínimo de Capacidad de soporte según
ficha técnica.
 Capacitar al personal en la utilización e instalación de pernos de fricción.
 Tomar las observaciones de las pruebas, realizadas con el equipo Pull Test
marca ENERPAC.
3.- REALIZACION DE LA PRUEBA DE PULL TEST.
3.1 CARACTERISTICAS GENERALES.
Ubicación : U.M. AGUILAS - CIEMSA
Lugar : GAL 060
Proveedor : FORMIN S.A.C.

2. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

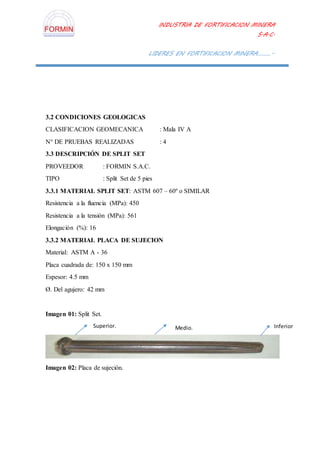

3.2 CONDICIONES GEOLOGICAS
CLASIFICACION GEOMECANICA : Mala IV A
N° DE PRUEBAS REALIZADAS : 4
3.3 DESCRIPCIÓN DE SPLIT SET
PROVEEDOR : FORMIN S.A.C.
TIPO : Split Set de 5 pies
3.3.1 MATERIAL SPLIT SET: ASTM 607 – 60º o SIMILAR
Resistencia a la fluencia (MPa): 450
Resistencia a la tensión (MPa): 561
Elongación (%): 16
3.3.2 MATERIAL PLACA DE SUJECION
Material: ASTM A - 36
Placa cuadrada de: 150 x 150 mm
Espesor: 4.5 mm
Ø. Del agujero: 42 mm
Imagen 01: Split Set.

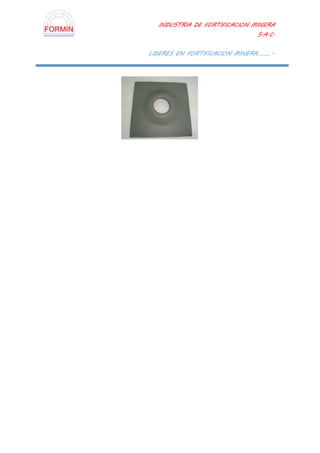

Imagen 02: Placa de sujeción.
Superior. InferiorMedio.

3. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

4. INDUSTRIA DE FORTIFICACION MINERA S.A.C.
LIDERES EN FORTIFICACION MINERA………..

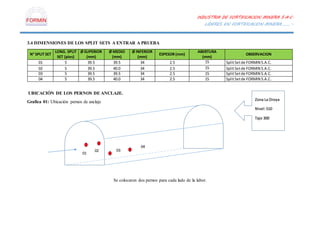

3.4 DIMENSIONES DE LOS SPLIT SETS A ENTRAR A PRUEBA
N° SPLIT SET
LONG. SPLIT
SET (pies)
Ø SUPERIOR
(mm)
Ø MEDIO
(mm)
Ø INFERIOR
(mm)
ESPESOR (mm)
ABERTURA
(mm)
OBSERVACION
01 5 39.5 39.5 34 2.5 15 SplitSetde FORMIN S.A.C.
02 5 39.5 40.0 34 2.5 15 SplitSetde FORMIN S.A.C.
03 5 39.5 39.5 34 2.5 15 SplitSetde FORMIN S.A.C.
04 5 39.5 40.0 34 2.5 15 SplitSetde FORMIN S.A.C.
UBICACIÓN DE LOS PERNOS DE ANCLAJE.
Grafica 01: Ubicación pernos de anclaje
Se colocaron dos pernos para cada lado de la labor.
01
02
Zona La Oroya
Nivel:510
Tajo 300
03
04

5. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

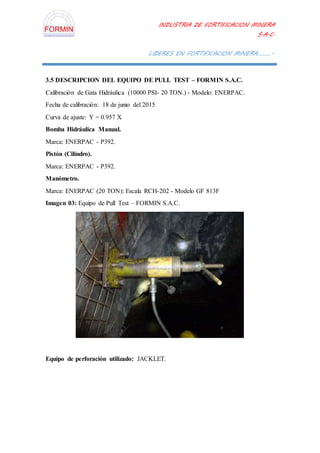

3.5 DESCRIPCION DEL EQUIPO DE PULL TEST – FORMIN S.A.C.
Calibración de Gata Hidráulica (10000 PSI- 20 TON.) - Modelo: ENERPAC.
Fecha de calibración: 18 de junio del 2015
Curva de ajuste: Y = 0.957 X
Bomba Hidráulica Manual.
Marca: ENERPAC - P392.
Pistón (Cilindro).
Marca: ENERPAC - P392.
Manómetro.
Marca: ENERPAC (20 TON): Escala RCH-202 - Modelo GF 813F
Imagen 03: Equipo de Pull Test – FORMIN S.A.C.
Equipo de perforación utilizado: JACKLET.

6. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

7. INDUSTRIA DE FORTIFICACION MINERA S.A.C.
LIDERES EN FORTIFICACION MINERA………..

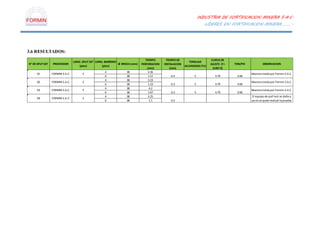

3.6 RESULTADOS:
N° DE SPLIT SET PROVEEDOR
LONG. SPLIT SET
(pies)
LONG. BARRENO
(pies)
Ø BROCA (mm)
TIEMPO
PERFORACION
(min)
TIEMPO DE
INSTALACION
(min)
TONELAJE
ALCANZADO (Tn)
CURVA DE
AJUSTE (Y=
0.957 X)
TON/PIE OBSERVACION
4 38 4.36
6 38 1.11
4 38 3.19
6 38 1.23
4 38 4.2
6 38 1.07
4 38 3.25
6 38 1.1
01 FORMIN S.A.C.
02
03
04
FORMIN S.A.C.
FORMIN S.A.C.
FORMIN S.A.C.
5
5
5
5
0.4
0.3
0.3
0.3
5
5
5
4.79
4.79
4.79
Muestra traida por Formin S.A.C.
Muestra traida por Formin S.A.C.
Muestra traida por Formin S.A.C.
El equipo de pull test se daño y
ya no se pudo realizar la prueba
0.96
0.96
0.96

8. INDUSTRIA DE FORTIFICACION MINERA S.A.C.
LIDERES EN FORTIFICACION MINERA………..

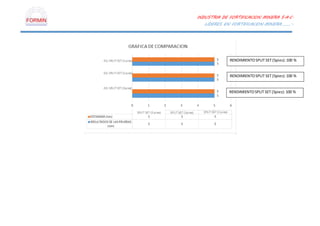

RENDIMIENTOSPLIT SET (5pies):100 %
RENDIMIENTOSPLIT SET (5pies):100 %
RENDIMIENTOSPLIT SET (5pies):100 %

9. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

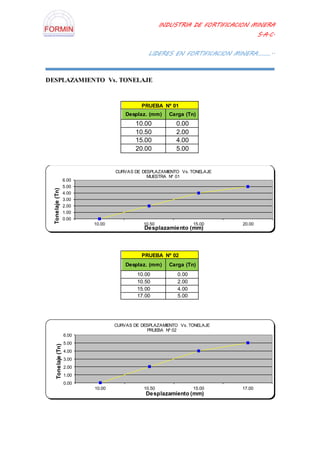

DESPLAZAMIENTO Vs. TONELAJE
PRUEBA Nº 01
Desplaz. (mm) Carga (Tn)
10.00 0.00
10.50 2.00
15.00 4.00
20.00 5.00
PRUEBA Nº 02
Desplaz. (mm) Carga (Tn)
10.00 0.00
10.50 2.00
15.00 4.00
17.00 5.00
0.00
1.00
2.00
3.00
4.00
5.00
6.00
10.00 10.50 15.00 20.00
Tonelaje(Tn)
Desplazamiento (mm)
CURVAS DE DESPLAZAMIENTO Vs. TONELAJE
MUESTRA Nº 01
0.00
1.00
2.00
3.00
4.00
5.00
6.00
10.00 10.50 15.00 17.00
Tonelaje(Tn)
Desplazamiento (mm)
CURVAS DE DESPLAZAMIENTO Vs. TONELAJE
PRUEBA Nº 02

10. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..

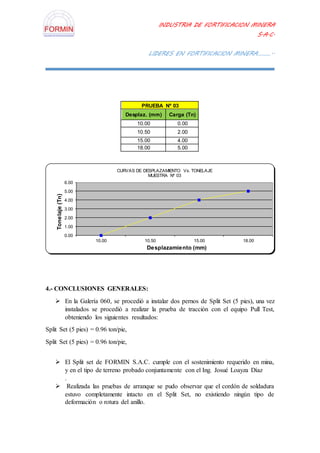

PRUEBA Nº 03
Desplaz. (mm) Carga (Tn)
10.00 0.00
10.50 2.00
15.00 4.00
18.00 5.00
4.- CONCLUSIONES GENERALES:
 En la Galería 060, se procedió a instalar dos pernos de Split Set (5 pies), una vez
instalados se procedió a realizar la prueba de tracción con el equipo Pull Test,
obteniendo los siguientes resultados:
Split Set (5 pies) = 0.96 ton/pie,
Split Set (5 pies) = 0.96 ton/pie,
 El Split set de FORMIN S.A.C. cumple con el sostenimiento requerido en mina,
y en el tipo de terreno probado conjuntamente con el Ing. Josué Loayza Díaz
.
 Realizada las pruebas de arranque se pudo observar que el cordón de soldadura
estuvo completamente intacto en el Split Set, no existiendo ningún tipo de
deformación o rotura del anillo.
0.00
1.00
2.00
3.00
4.00
5.00
6.00
10.00 10.50 15.00 18.00
Tonelaje(Tn)
Desplazamiento (mm)
CURVAS DE DESPLAZAMIENTO Vs. TONELAJE
MUESTRA Nº 03

11. INDUSTRIA DE FORTIFICACION MINERA
S.A.C.
LIDERES EN FORTIFICACION MINERA………..
 Como fabricantes nacionales estamos sujetos a los cambios que el cliente lo
solicite de acuerdo a sus necesidades solicitadas.

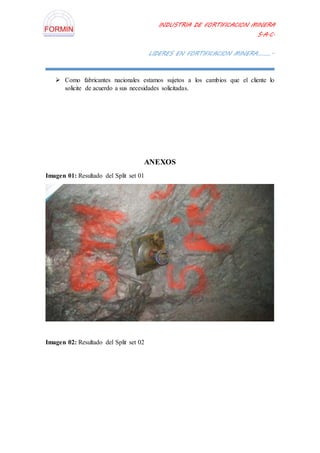

ANEXOS
Imagen 01: Resultado del Split set 01
Imagen 02: Resultado del Split set 02
