Informe sistema estructural
- 1. INFORME SISTEMA ESTRUCTURAL SHYRLEYGALVIZ DIAZ CASA (UNIFAMILIAR- BIFAMILIAR- CUANTOS PISOS?) 3 PISOS Y ALTILLO EDIFICIO (MULTIFAMILIAR) 4 PISOS Y ALTILLO

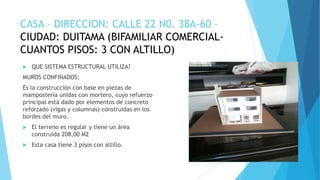

- 2. CASA – DIRECCION:CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO) QUE SISTEMA ESTRUCTURAL UTILIZA? MUROS CONFINADOS: Es la construcción con base en piezas de mampostería unidas con mortero, cuyo refuerzo principal está dado por elementos de concreto reforzado (vigas y columnas) construidas en los bordes del muro. El terreno es regular y tiene un área construida 208,00 M2 Esta casa tiene 3 pisos con altillo. ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA

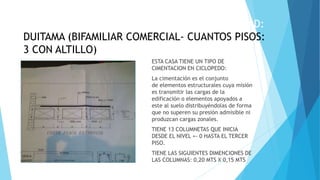

- 3. ESTA CASA TIENEUN TIPO DE CIMENTACION EN CICLOPEDO: La cimentación es el conjunto de elementos estructurales cuya misión es transmitir las cargas de la edificación o elementos apoyados a este al suelo distribuyéndolas de forma que no superen su presión admisible ni produzcan cargas zonales. TIENE 13 COLUMNETAS QUE INICIA DESDE EL NIVEL +- 0 HASTA EL TERCER PISO. TIENE LAS SIGUIENTES DIMENCIONES DE LAS COLUMNAS: 0,20 MTS X 0,15 MTS ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA O DE SUS PLANOS CASA – DIRECCION: CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO)

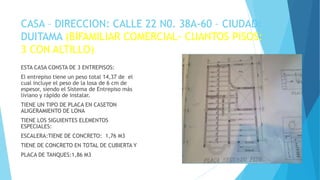

- 4. CASA – DIRECCION:CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO) ESTA CASA CONSTA DE 3 ENTREPISOS: El entrepiso tiene un peso total 14,37 de el cual incluye el peso de la losa de 6 cm de espesor, siendo el Sistema de Entrepiso más liviano y rápido de instalar. TIENE UN TIPO DE PLACA EN CASETON ALIGERAMIENTO DE LONA TIENE LOS SIGUIENTES ELEMENTOS ESPECIALES: ESCALERA:TIENE DE CONCRETO: 1,76 M3 TIENE DE CONCRETO EN TOTAL DE CUBIERTA Y PLACA DE TANQUES:1,86 M3 ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA O DE SUS PLANOS

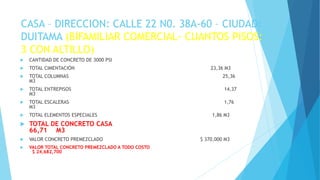

- 5. CASA – DIRECCION:CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO) CANTIDAD DE CONCRETO DE 3000 PSI TOTAL CIMENTACIÓN 23,36 M3 TOTAL COLUMNAS 25,36 M3 TOTAL ENTREPISOS 14,37 M3 TOTAL ESCALERAS 1,76 M3 TOTAL ELEMENTOS ESPECIALES 1,86 M3 TOTAL DE CONCRETO CASA 66,71 M3 VALOR CONCRETO PREMEZCLADO $ 370,000 M3 VALOR TOTAL CONCRETO PREMEZCLADO A TODO COSTO $ 24,682,700

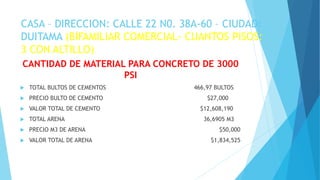

- 6. CASA – DIRECCION:CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO) CANTIDAD DE MATERIAL PARA CONCRETO DE 3000 PSI TOTAL BULTOS DE CEMENTOS 466,97 BULTOS PRECIO BULTO DE CEMENTO $27,000 VALOR TOTAL DE CEMENTO $12,608,190 TOTAL ARENA 36,6905 M3 PRECIO M3 DE ARENA $50,000 VALOR TOTAL DE ARENA $1,834,525

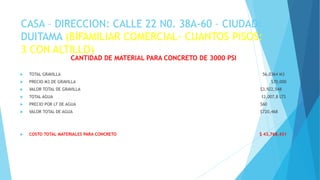

- 7. CASA – DIRECCION:CALLE 22 N0. 38A-60 – CIUDAD: DUITAMA (BIFAMILIAR COMERCIAL- CUANTOS PISOS: 3 CON ALTILLO) CANTIDAD DE MATERIAL PARA CONCRETO DE 3000 PSI TOTAL GRAVILLA 56,0364 M3 PRECIO M3 DE GRAVILLA $70,000 VALOR TOTAL DE GRAVILLA $3,922,548 TOTAL AGUA 12,007,8 LTS PRECIO POR LT DE AGUA $60 VALOR TOTAL DE AGUA $720,468 COSTO TOTAL MATERIALES PARA CONCRETO $ 43,768,431

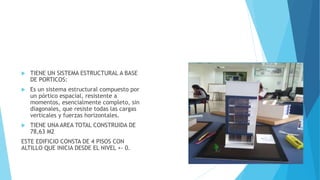

- 8. TIENE UNSISTEMA ESTRUCTURAL A BASE DE PORTICOS: Es un sistema estructural compuesto por un pórtico espacial, resistente a momentos, esencialmente completo, sin diagonales, que resiste todas las cargas verticales y fuerzas horizontales. TIENE UNA AREA TOTAL CONSTRUIDA DE 78,63 M2 ESTE EDIFICIO CONSTA DE 4 PISOS CON ALTILLO QUE INICIA DESDE EL NIVEL +- 0. ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA

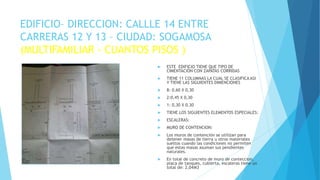

- 9. EDIFICIO– DIRECCION: CALLLE14 ENTRE CARRERAS 12 Y 13 – CIUDAD: SOGAMOSA (MULTIFAMILIAR - CUANTOS PISOS ) ESTE EDIFICIO TIENE QUE TIPO DE CIMENTACIÓN CON ZAPATAS CORRIDAS TIENE 11 COLUMNAS LA CUAL SE CLASIFICA ASI Y TIENE LAS SIGUIENTES DIMENCIONES 8: 0,60 X 0,30 2:0,45 X 0,30 1: 0,30 X 0,30 TIENE LOS SIGUIENTES ELEMENTOS ESPECIALES: ESCALERAS: MURO DE CONTENCION: Los muros de contención se utilizan para detener masas de tierra u otros materiales sueltos cuando las condiciones no permiten que estas masas asuman sus pendientes naturales. En total de concreto de muro de conteccion, placa de tanques, cubierta, escaleras tiene un total de: 2,04M3 ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA O DE LOS PLANOS

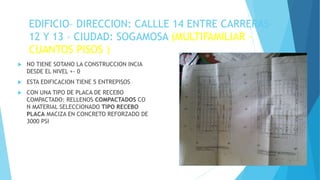

- 10. EDIFICIO– DIRECCION: CALLLE14 ENTRE CARRERAS 12 Y 13 – CIUDAD: SOGAMOSA (MULTIFAMILIAR - CUANTOS PISOS ) NO TIENE SOTANO LA CONSTRUCCION INCIA DESDE EL NIVEL +- 0 ESTA EDIFICACION TIENE 5 ENTREPISOS CON UNA TIPO DE PLACA DE RECEBO COMPACTADO: RELLENOS COMPACTADOS CO N MATERIAL SELECCIONADO TIPO RECEBO PLACA MACIZA EN CONCRETO REFORZADO DE 3000 PSI ESTIMADO APRENDIZ INSERTE UNA IMAGEN DE SU MAQUETA O DE SUS PLANOS

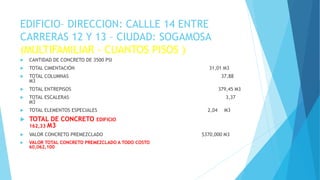

- 11. EDIFICIO– DIRECCION: CALLLE14 ENTRE CARRERAS 12 Y 13 – CIUDAD: SOGAMOSA (MULTIFAMILIAR - CUANTOS PISOS ) CANTIDAD DE CONCRETO DE 3500 PSI TOTAL CIMENTACIÓN 31,01 M3 TOTAL COLUMNAS 37,88 M3 TOTAL ENTREPISOS 379,45 M3 TOTAL ESCALERAS 3,37 M3 TOTAL ELEMENTOS ESPECIALES 2,04 M3 TOTAL DE CONCRETO EDIFICIO 162,33 M3 VALOR CONCRETO PREMEZCLADO $370,000 M3 VALOR TOTAL CONCRETO PREMEZCLADO A TODO COSTO 60,062,100

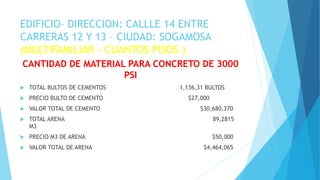

- 12. EDIFICIO– DIRECCION: CALLLE14 ENTRE CARRERAS 12 Y 13 – CIUDAD: SOGAMOSA (MULTIFAMILIAR - CUANTOS PISOS ) CANTIDAD DE MATERIAL PARA CONCRETO DE 3000 PSI TOTAL BULTOS DE CEMENTOS 1,136,31 BULTOS PRECIO BULTO DE CEMENTO $27,000 VALOR TOTAL DE CEMENTO $30,680,370 TOTAL ARENA 89,2815 M3 PRECIO M3 DE ARENA $50,000 VALOR TOTAL DE ARENA $4,464,065

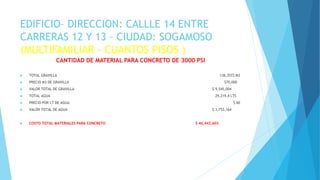

- 13. EDIFICIO– DIRECCION: CALLLE14 ENTRE CARRERAS 12 Y 13 – CIUDAD: SOGAMOSO (MULTIFAMILIAR - CUANTOS PISOS ) CANTIDAD DE MATERIAL PARA CONCRETO DE 3000 PSI TOTAL GRAVILLA 136,3572 M3 PRECIO M3 DE GRAVILLA $70,000 VALOR TOTAL DE GRAVILLA $ 9,545,004 TOTAL AGUA 29,219,4 LTS PRECIO POR LT DE AGUA $ 60 VALOR TOTAL DE AGUA $ 1,753,164 COSTO TOTAL MATERIALES PARA CONCRETO $ 46,442,603
