2. REPARTO DE REACCIONES EN UNA VIGA
CONVENCIONAL
REPARTO DE REACCIONES EN UN EMPARRILLADO BIDIRECCIONAL DE
CELOSÍAS PLANAS
LAS ACCIONES EXTERIORES SE REPARTEN EN TODA LA EXTENSIÓN DE LA
ESTRUCTURA
REPARTO DE REACCIONES EN UNA VIGA DE
CELOSÍA PLANA
3. EMPARRILLADO BIDIRECCIONAL DE CELOSÍAS PLANAS
TODO EL EMPARRILLADO CONTRIBUYE A TRANSMITIR LAS
ACCIONES EXTERIORES, REDUCIENDO POR TANTO LA
DEFORMACIÓN Y CONTRIBUYENDO A UNA DISTRIBUCIÓN DE
TENSIONES MÁS UNIFORME.
ESTRUCTURA UNIDIRECCIONAL DE VIGAS DE CELOSÍA
PARALELAS
CADA UNA DE LAS VIGAS TRABAJA DE FORMA SEPARADA Y
TRANSMITE EN SU PROPIO PLANO LAS ACCIONES
EXTERIORES
4. RETÍCULA CUADRADA RETÍCULA TRIANGULAR
RETÍCULAS DE CELOSÍAS PLANAS
EN ESTE CASO CORDONES Y DIAGONALES SE UBICAN EN EL
MISMO PLANO
EL FUNCIONAMIENTO SE ASEMEJARÍA A UN EMPARRILLADO
DE VIGAS CONVENCIONALES, AUNQUE MATERIALIZADAS
COMO UNA CELOSÍA DE BARRAS.
5.
6.

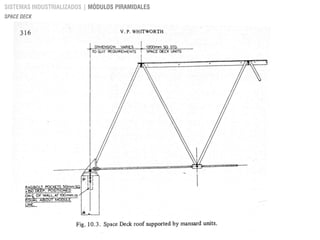

7. RETICULADO ESPACIAL BIDIRECCIONAL
LOS CORDONES SUPERIORES E INFERIORES
NO COINCIDEN EN EL MISMO PLANO
VERTICAL, LO QUE HACE QUE LAS
DIAGONALES SE SITUEN EN PLANOS
INCLINADOS, CREANDO UNA TRAMA
PIRAMIDAL (DE BASE CUADRADA)
8. TIPOS DE RETICULADOS ESPACIALES BIDIRECCIONALES
CORDONES SUP. E INFE. EN LA MISMA DIRECCIÓN
CORDONES SUPERIORES DISPUESTOS DIAGONALMENTE A 45º
CORDONES INFERIORES DISPUESTOS DIAGONALMENTE A 45º
9. RETICULADO ESPACIAL TRIANGULAR
TANTO LOS CORDONES SUPERIORES COMO
INFERIORES FORMAN RETÍCULAS
TRIANGULARES, LOGRANDO ASÍ UNA MAYOR
RIGIDEZ TRANSVERSAL
EL MÓDULO GEOMÉTRICO DE BASE
EMPLEADO ES EL TETRAEDRO
