Informe zonas alto andinas

INFORME DE ZONAS ALTO ANDINAS DISEÑO ARQUITECTÓNICO
pág. 1

pág. 2

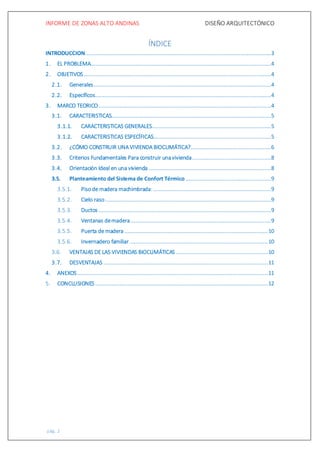

ÍNDICE
INTRODUCCION...................................................................................................................3
1. EL PROBLEMA................................................................................................................4
2. OBJETIVOS ....................................................................................................................4
2.1. Generales..............................................................................................................4
2.2. Específicos.............................................................................................................4
3. MARCO TEORICO...........................................................................................................4
3.1. CARACTERISTICAS...................................................................................................5
3.1.1. CARACTERISTICAS GENERALES..........................................................................5
3.1.2. CARACTERISTICAS ESPECÍFICAS.........................................................................5
3.2. ¿CÓMO CONSTRUIR UNA VIVIENDA BIOCLIMÁTICA?..................................................6
3.3. Criterios Fundamentales Para construir unavivienda.................................................8
3.4. Orientación Ideal en una vivienda ............................................................................8
3.5. Planteamiento del Sistema de Confort Térmico .....................................................9
3.5.1. Pisode madera machimbrada:.........................................................................9
3.5.2. Cielo raso.......................................................................................................9
3.5.3. Ductos ...........................................................................................................9
3.5.4. Ventanas demadera.......................................................................................9
3.5.5. Puerta de madera.........................................................................................10
3.5.6. Invernadero familiar......................................................................................10
3.6. VENTAJAS DE LAS VIVIENDAS BIOCLIMÁTICAS .........................................................10
3.7. DESVENTAJAS ......................................................................................................11
4. ANEXOS ......................................................................................................................11
5. CONCLUSIONES ...........................................................................................................12

pág. 3

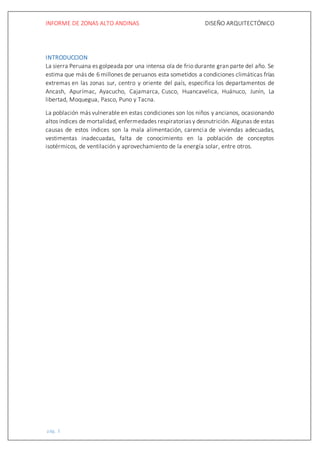

INTRODUCCION
La sierra Peruana es golpeada por una intensa ola de frio durante gran parte del año. Se
estima que más de 6 millones de peruanos esta sometidos a condiciones climáticas frías
extremas en las zonas sur, centro y oriente del país, especifica los departamentos de
Ancash, Apurímac, Ayacucho, Cajamarca, Cusco, Huancavelica, Huánuco, Junín, La
libertad, Moquegua, Pasco, Puno y Tacna.
La población más vulnerable en estas condiciones son los niños y ancianos, ocasionando
altos índices de mortalidad, enfermedades respiratorias y desnutrición. Algunas de estas
causas de estos índices son la mala alimentación, carencia de viviendas adecuadas,
vestimentas inadecuadas, falta de conocimiento en la población de conceptos
isotérmicos, de ventilación y aprovechamiento de la energía solar, entre otros.

pág. 4

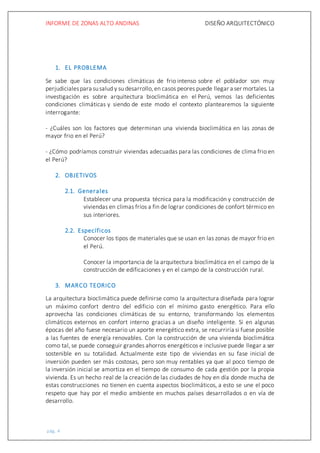

1. EL PROBLEMA
Se sabe que las condiciones climáticas de frio intenso sobre el poblador son muy
perjudicialespara susalud y su desarrollo,en casos peores puede llegar a ser mortales. La
investigación es sobre arquitectura bioclimática en el Perú, vemos las deficientes
condiciones climáticas y siendo de este modo el contexto plantearemos la siguiente
interrogante:
- ¿Cuáles son los factores que determinan una vivienda bioclimática en las zonas de
mayor frio en el Perú?
- ¿Cómo podríamos construir viviendas adecuadas para las condiciones de clima frio en
el Perú?
2. OBJETIVOS
2.1. Generales
Establecer una propuesta técnica para la modificación y construcción de
viviendas en climas fríos a fin de lograr condiciones de confort térmico en
sus interiores.
2.2. Específicos
Conocer los tipos de materiales que se usan en las zonas de mayor frio en
el Perú.
Conocer la importancia de la arquitectura bioclimática en el campo de la
construcción de edificaciones y en el campo de la construcción rural.
3. MARCO TEORICO
La arquitectura bioclimática puede definirse como la arquitectura diseñada para lograr
un máximo confort dentro del edificio con el mínimo gasto energético. Para ello
aprovecha las condiciones climáticas de su entorno, transformando los elementos
climáticos externos en confort interno gracias a un diseño inteligente. Si en algunas
épocas del año fuese necesario un aporte energético extra, se recurriría si fuese posible
a las fuentes de energía renovables. Con la construcción de una vivienda bioclimática
como tal, se puede conseguir grandes ahorros energéticos e inclusive puede llegar a ser
sostenible en su totalidad. Actualmente este tipo de viviendas en su fase inicial de
inversión pueden ser más costosas, pero son muy rentables ya que al poco tiempo de
la inversión inicial se amortiza en el tiempo de consumo de cada gestión por la propia
vivienda. Es un hecho real de la creación de las ciudades de hoy en día donde mucha de
estas construcciones no tienen en cuenta aspectos bioclimáticos, a esto se une el poco
respeto que hay por el medio ambiente en muchos países desarrollados o en vía de
desarrollo.

pág. 5

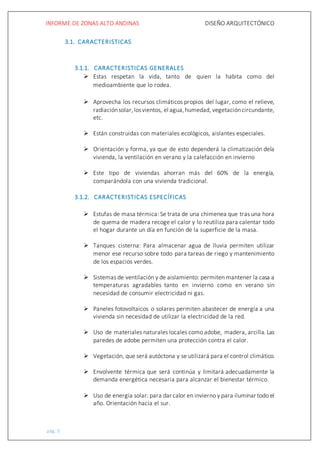

3.1. CARACTERISTICAS
3.1.1. CARACTERISTICAS GENERALES
 Estas respetan la vida, tanto de quien la habita como del
medioambiente que lo rodea.
 Aprovecha los recursos climáticos propios del lugar, como el relieve,
radiaciónsolar,losvientos, el agua,humedad, vegetacióncircundante,
etc.
 Están construidas con materiales ecológicos, aislantes especiales.
 Orientación y forma, ya que de esto dependerá la climatización dela
vivienda, la ventilación en verano y la calefacción en invierno
 Este tipo de viviendas ahorran más del 60% de la energía,
comparándola con una vivienda tradicional.
3.1.2. CARACTERISTICAS ESPECÍFICAS
 Estufas de masa térmica: Se trata de una chimenea que tras una hora
de quema de madera recoge el calor y lo reutiliza para calentar todo
el hogar durante un día en función de la superficie de la masa.
 Tanques cisterna: Para almacenar agua de lluvia permiten utilizar
menor ese recurso sobre todo para tareas de riego y mantenimiento
de los espacios verdes.
 Sistemas de ventilación y de aislamiento: permiten mantener la casa a
temperaturas agradables tanto en invierno como en verano sin
necesidad de consumir electricidad ni gas.
 Paneles fotovoltaicos o solares permiten abastecer de energía a una
vivienda sin necesidad de utilizar la electricidad de la red.
 Uso de materiales naturales locales como adobe, madera, arcilla. Las
paredes de adobe permiten una protección contra el calor.
 Vegetación, que será autóctona y se utilizará para el control climático.
 Envolvente térmica que será continúa y limitará adecuadamente la
demanda energética necesaria para alcanzar el bienestar térmico.
 Uso de energía solar: para dar calor en invierno y para iluminar todo el
año. Orientación hacia el sur.

pág. 6
 Bomba de calor geotérmica. Para el agua caliente.
 Techo de tejas con canaletas para acumular agua de lluvia
 Sistema de tratamiento y reciclado del agua para irrigación del jardín y
máquinas de lavar.
 Diseño de ventanas para atrapar los rayos del sol tanto en verano
como invierno.
3.2. ¿CÓMO CONSTRUIR UNA VIVIENDA BIOCLIMÁTICA?
Para conseguir una vivienda con estas características, hay varios aspectos a tener
en cuenta como:
 Ventilación correcta y aislamiento de los muros, para conseguir la máxima
eficiencia en el mantenimiento de la temperatura (con poliestireno)
 Orientación de la construcción, para aprovechar al máximo las horas de
luz. En climas fríos y nublados, amplias cristaleras orientadas al sur
permiten captar la luz y el calor del sol.
 En climas muy soleados podemos utilizar ventanas pequeñas y sistemas
que permitan iluminar las habitaciones sin sobrecalentarlas. Uno de estos
sistemas son laschimeneasde luz solar.Se trata de conductos recubiertos
de materiales reflectantes que van desde la cubierta de la vivienda a la
habitación que se desea iluminar. Tan sólo la luz, y no el calor, llega a la
habitación.
 La construcción de pequeñas chimeneas (parecidas a las chimeneas de
ventilación de los barcos) en viviendas situadas en clima cálido mejora la
ventilación y proporciona un sistema de refrigeración efectivo y gratuito.
 Utilizar todo lo que se pueda materiales naturales, y aquellos que más se
usan en la región (nos saldrán más baratos y será más rápido obtenerlos).
 Los muros trombe consisten en paredes acristaladas orientadas al sur. El
aire se calienta a alta temperatura dentro del cristal, y tiende a subir. Si lo
canalizamos al interior de la vivienda, obtenemos calefacción. Y también
podemos emplearlo para crear un tiro forzado de aire, que crea una
corriente de aire fresco en el interior de la casa.
 Integrar energías renovables, para no contaminar ni gastar consumiendo
combustibles fósiles cuando necesitemos de esa energía.

pág. 7
 Rodeando la casa de árboles de hoja caduca, aprovechamos el freno a la
luz solar que supone el follaje en verano pero seguimos disfrutando del
sol en invierno.
 Una pared húmeda, o incluso por la que circula una fina lámina de agua,
refrigerará la casa, pues el agua, al evaporarse, absorbe gran cantidad de
calor. En general, patios interiores con plantas y estanques contribuyen a
refrigerar el edificio.
 Elementos exteriores y complementarios, como pueden ser pantallas de
vegetación y pérgolas, toldos, persianas fijas y móviles, etc.
 El color tanto de los techos como de lasparedestambién influye:los claros
reflejan la luz y así se refrigeran los espacios. Los oscuros, en cambio, por
ejemplo en techos, absorben la luz por lo tanto el calor. Un tejado claro,
frente a uno oscuro, reduce la absorción de calor en un 50%.
Isometría con propuesta de confort térmico para viviendas alto andinas

pág. 8

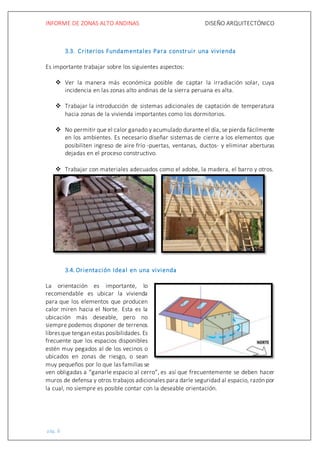

3.3. Criterios Fundamentales Para construir una vivienda
Es importante trabajar sobre los siguientes aspectos:
 Ver la manera más económica posible de captar la irradiación solar, cuya
incidencia en las zonas alto andinas de la sierra peruana es alta.
 Trabajar la introducción de sistemas adicionales de captación de temperatura
hacia zonas de la vivienda importantes como los dormitorios.
 No permitir que el calor ganado y acumulado durante el día, se pierda fácilmente
en los ambientes. Es necesario diseñar sistemas de cierre a los elementos que
posibiliten ingreso de aire frío -puertas, ventanas, ductos- y eliminar aberturas
dejadas en el proceso constructivo.
 Trabajar con materiales adecuados como el adobe, la madera, el barro y otros.
3.4. Orientación Ideal en una vivienda
La orientación es importante, lo
recomendable es ubicar la vivienda
para que los elementos que producen
calor miren hacia el Norte. Esta es la
ubicación más deseable, pero no
siempre podemos disponer de terrenos
libresque tengan estas posibilidades. Es
frecuente que los espacios disponibles
estén muy pegados al de los vecinos o
ubicados en zonas de riesgo, o sean
muy pequeños por lo que las familias se
ven obligadas a “ganarle espacio al cerro”, es así que frecuentemente se deben hacer
muros de defensa y otros trabajos adicionales para darle seguridad al espacio, razón por
la cual, no siempre es posible contar con la deseable orientación.

pág. 9

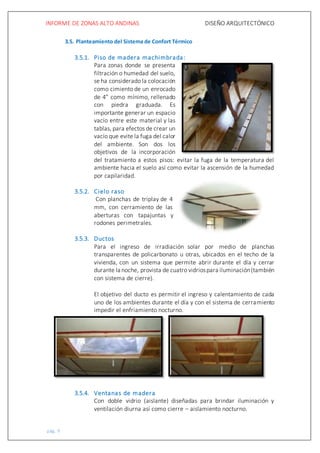

3.5. Planteamiento del Sistema de Confort Térmico
3.5.1. Piso de madera machimbrada:
Para zonas donde se presenta
filtración o humedad del suelo,
se ha considerado la colocación
como cimiento de un enrocado
de 4” como mínimo, rellenado
con piedra graduada. Es
importante generar un espacio
vacío entre este material y las
tablas, para efectos de crear un
vacío que evite la fuga del calor
del ambiente. Son dos los
objetivos de la incorporación
del tratamiento a estos pisos: evitar la fuga de la temperatura del
ambiente hacia el suelo así como evitar la ascensión de la humedad
por capilaridad.
3.5.2. Cielo raso
Con planchas de triplay de 4
mm, con cerramiento de las
aberturas con tapajuntas y
rodones perimetrales.
3.5.3. Ductos
Para el ingreso de irradiación solar por medio de planchas
transparentes de policarbonato u otras, ubicados en el techo de la
vivienda, con un sistema que permite abrir durante el día y cerrar
durante la noche, provista de cuatro vidriospara iluminación(también
con sistema de cierre).
El objetivo del ducto es permitir el ingreso y calentamiento de cada
uno de los ambientes durante el día y con el sistema de cerramiento
impedir el enfriamiento nocturno.
3.5.4. Ventanas de madera
Con doble vidrio (aislante) diseñadas para brindar iluminación y
ventilación diurna así como cierre – aislamiento nocturno.

pág. 10
3.5.5. Puerta de madera
Con diseños para impedirla filtración de aire helado durante el horario
nocturno.
3.5.6. Invernadero familiar.
Como sistema alternativo de calentamiento diurno de la vivienda se
puede tener el invernadero familiar, consistente en una estructura de
madera tornillo (área de 15 m2, puerta y ventana pequeña para
ventilación), cubierto con planchas de policarbonato transparente y
forrado lateralmente con plástico. Este elemento puede transferir el
calor generado durante el día hacia los dos dormitorios mediante
intercambio por el fenómeno de convección de aire caliente y frío
entre estos ambientes.
3.6. VENTAJAS DE LAS VIVIENDAS BIOCLIMÁTICAS
 Una construcción bioclimática reduce la energía consumida y, por tanto,
colabora de forma importante en la reducción de los problemas
ecológicos que se derivan de ello.
 Para ahorrar dinero en la factura de la electricidad o del gas.
 Mejora el bienestar de sus usuarios. Por ejemplo, la potenciación de la luz
natural en el interior de un edificio no solo supondrá un ahorroeconómico
y un menor impacto ambiental, debido al menor consumo de electricidad

pág. 11
 Contaminantes de efecto invernadero, especialmente CO2), sino que
también podrá reducir el posible estrés de sus ocupantes.
 Ahorro monetario en las facturas de electricidad y gas.
 La construcción sostenible no se caracteriza por un rasgo concreto ni se
limita a un conjunto de normas o requisitos. Se trata de un proceso
completo que abarca desde la elección del solar en que iniciará la
construcción hasta la proyección de la estructura y la utilización de
materiales ecológicos o la posibilidad de reciclaje de los mismos.
 Lograr una mayor armonía entre el hombre y la naturaleza.Se pasaría dela
casa-"bunker" que no tiene en cuenta su entorno climático y utiliza
potentes aparatos de climatización para resolver el problema, a una casa
que se integra y utiliza su entorno y el clima para resolver sus necesidades
energéticas.
3.7. DESVENTAJAS
 Sobrecoste y encarecimiento de la vivienda.
 Hábitos de la sociedad, al no estar los usuarios acostumbrados a vivir en
sistemas de renovación controlada de aire.
 Los medios de comunicación encumbran cualquier tipo de arquitectura
esteticista, y apenas reflexionan sobre cómo vive la gente.
4. ANEXOS

pág. 12
5. CONCLUSIONES

pág. 13
 La arquitectura bioclimática requiere de condiciones que beneficien tanto al
proyecto como a la naturaleza; para ello se cumplen los principios de
arquitectura bioclimática como una buena orientación en la construcción de
noreste a la entrada y materiales para el aislamiento térmico en los pisos,
techos y paredes. Teniendo en cuenta la geometría del clima, el viento,
ventilación cruzada y el invernadero al costado de la vivienda.
 Debido a lascondiciones climáticastanfríasdelaszonas altasandinas de Puno
generan realizar un proyecto más grande donde las viviendas utilizan para su
construcción material de adobe con la implementación de un muro trombe,
también el sistema de aislamiento del techo con una malla, cubierta con yeso,
lo que sirve para mantener la vivienda cálida.
 Se utilizan los materiales con los que cuentas en tu alrededor para generar un
ambiente confortable y agradable para la personas, en este caso para
las zonas alto andinas es recomendable utilizar el muro trombe (pared
acondicionada) para la construcción de sus casa, pues les ayudaría a mejorar
la calidad de vida que llevan las personas pues las personas ya no sufrirán
mucho por el frio que pasan en las noches.

Informe zonas alto andinas

Más contenido relacionado

La actualidad más candente

Similar a Informe zonas alto andinas

Último

Informe zonas alto andinas
