Este documento presenta una introducción al curso de Ingeniería de Software. El objetivo del curso es comprender el proceso de desarrollo de software siguiendo un modelo tipo RUP (Rational Unified Process), donde los estudiantes aprenden a construir y mantener sistemas de información basados en principios de ingeniería de software. El curso utiliza textos guía y herramientas de gestión de proyectos, modelado, desarrollo y bases de datos. La evaluación incluye exámenes parciales y proyectos. Finalmente, se definen concept
2. Objetivo del curso
Comprender el proceso de desarrollo de software a partir de la
conceptualización de un modelo de desarrollo de software estandarizado
tipo RUP (Rational Unified Process) donde el estudiante aprenda a
construir y mantener Sistemas de Información, basado en los principios
que brinda la Ingeniería de Software, como marco de referencia en el
proceso de construcción durante las fases de planeación, análisis, diseño y
desarrollo de Proyectos de software de calidad.
3. Textos Guías
• Ingeniería del Software: Un enfoque práctico. Roger S. Pressman . Quinta Edición. 2001
• Proceso Unificado de Modelado Ed. Pearson.Software Engineering, Shari Lawrence Pfleeger
• El lenguaje Unificado de Modelado versión 2.3
11.2 OTRAS REFERENCIAS
• Ingeniería de Software. Ian Sommerville. Sexta Edición. 2001.
• Software Engineering: theory and Prectice. Pfleeger, Shari Lawrence. 1998.
• Software Engineering and testing, BB. Agarval, S.P. Tayal, M. Gupta, series Computer
Science, 2009
DIRECCIONES DE INTERES
www.uml.org
www.omg.org
www.sparsystems.com
http://www.sei.cmu.edu
4. Evaluación
Todas las evaluaciones son en pareja:
Parcial 1: Examen en papel
Parcial 2: Proyecto, Sustentación
Parcial Final: Proyecto, Sustentación
Notas Formativas:
2 talleres
1 exposición
5. Herramientas de trabajo
Gestión proyecto:
dotproject, Microsoft project, pert-cpm, formulación de proyectos,
pmbook, pmi, estándares
Ingeniería de Software (desarrollo)
Herramienta case (EA. http://www.sparxsystems.com/
Lenguaje Unificado de Modelado UML
Entorno de desarrollo preferiblemente JAVA, JSP, PHP
Base de Datos MYSQL, ORACLE, SQL SERVER-2008 (EXPRESS)
Documentación importante, generada por la herramienta
Objeto de estudio (sistemas de información organizacional)
6. Ingeniería de Software: Definición
La Ingeniería del software es una disciplina que permite la aplicación de un enfoque
sistemático, ordenado y cuantificable para el desarrollo, operación y mantenimiento de
software.
La ingeniería del software es la aplicación de métodos y conocimiento científico para crear
soluciones prácticas para el diseño, construcción, operación y mantenimiento de software.
La ingeniería del software es una disciplina que tiene por objetivo la producción de
software libre de defectos que satisfacen las necesidades de usuarios y que son
entregados a tiempo y dentro de un presupuesto.
La calidad del producto es clave.(objetivos, tiempo, presupuesto, satisface cliente)
7. La naturaleza del software
El software se desarrolla o modifica con intelecto; no se manufactura en el
sentido clásico.
El software no se “desgasta”
Aunque la industria se mueve hacia la construcción basada en
componentes, la mayor parte del software se construye para un uso
individualizado.

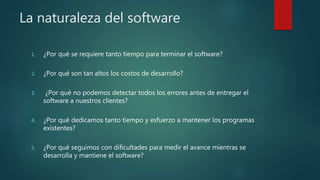

8. La naturaleza del software
1. ¿Por qué se requiere tanto tiempo para terminar el software?
2. ¿Por qué son tan altos los costos de desarrollo?
3. ¿Por qué no podemos detectar todos los errores antes de entregar el
software a nuestros clientes?
4. ¿Por qué dedicamos tanto tiempo y esfuerzo a mantener los programas
existentes?
5. ¿Por qué seguimos con dificultades para medir el avance mientras se
desarrolla y mantiene el software?
9. Aplicaciones de Software
Software de Sistemas: compiladores, editores y herramientas para administrar archivos.
Software de aplicación: programas aislados que resuelven una necesidad específica de
negocios.
Software de ingeniería y ciencias: Algoritmos para resolver problemas matemáticos
también llamados devoradores de números.
Software incrustado: Software diseñado para un hardware especifico-
Aplicaciones web.
Software de inteligencia artificial: hace uso de algoritmos no numéricos para resolver
problemas complejos que no son fáciles de tratar computacionalmente o con el análisis
directo
10. Software Heredados
¿Qué hago si encuentro un sistema heredado de mala calidad?
¿Qué tipos de cambios se hacen a los sistemas heredados?
El software debe adaptarse para que cumpla las necesidades de los nuevos
ambientes del cómputo y de la tecnología.
El software debe ser mejorado para implementar nuevos requerimientos del
negocio.
El software debe ampliarse para que sea operable con otros sistemas o bases
de datos modernos.
La arquitectura del software debe rediseñarse para hacerla viable dentro de un
ambiente de redes
11. La practica del software
Entender el problema.
¿Quiénes tienen que ver con la solución del problema? Es decir, ¿quiénes son los
participantes?
¿Cuáles son las incógnitas? ¿Cuáles datos, funciones y características se requieren para
resolver el problema en forma apropiada?
¿Puede fraccionarse el problema? ¿Es posible representarlo con problemas más pequeños
que sean más fáciles de entender?
¿Es posible representar gráficamente el problema? ¿Puede crearse un modelo de análisis?
12. La practica del software
Planear la solución.
¿Ha visto antes problemas similares? ¿Hay patrones reconocibles en una solución potencial?
¿Hay algún software existente que implemente los datos, funciones y características que se
requieren?
¿Ha resuelto un problema similar? Si es así, ¿son reutilizables los elementos de la solución?
¿Pueden definirse problemas más pequeños? Si así fuera, ¿hay soluciones evidentes para
éstos?

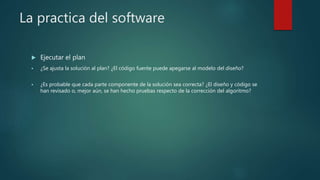

13. La practica del software
Ejecutar el plan
¿Se ajusta la solución al plan? ¿El código fuente puede apegarse al modelo del diseño?
¿Es probable que cada parte componente de la solución sea correcta? ¿El diseño y código se
han revisado o, mejor aún, se han hecho pruebas respecto de la corrección del algoritmo?
14. La practica del software
Examinar el resultado
¿Puede probarse cada parte componente de la solución? ¿Se ha implementado una estrategia
razonable para hacer pruebas?
¿La solución produce resultados que se apegan a los datos, funciones y características que se
requieren? ¿El software se ha validado contra todos los requerimientos de los participantes?
15. Principios generales
Primer principio: La razón de que exista todo.
Segundo principio: MSE (Mantenlo sencillo, estúpido…)
Tercer principio: Mantener la visión
Cuarto principio: Otros consumirán lo que usted produce
Quinto principio: Ábrase al futuro.
Sexto principio: Planee por anticipado la reutilización.
Séptimo principio: ¡Piense!
16. MITOS DEL SOFTWARE
Tenemos un libro lleno de estándares y procedimientos para elaborar software.
¿No le dará a mi personal todo lo que necesita saber?
Si nos atrasamos, podemos agregar más programadores y ponernos al
corriente
Si decido subcontratar el proyecto de software a un tercero, puedo descansar y
dejar que esa compañía lo elabore.
Para comenzar a escribir programas, es suficiente el enunciado general de los
objetivos —podremos entrar en detalles más adelante.
Los requerimientos del software cambian continuamente, pero el cambio se
asimila con facilidad debido a que el software es flexible.
17. Una vez que escribimos el programa y hacemos que funcione, nuestro
trabajo ha terminado.
Hasta que no se haga “correr” el programa, no hay manera de evaluar su
calidad.
El único producto del trabajo que se entrega en un proyecto exitoso es el
programa que funciona.
La ingeniería de software hará que generemos documentación voluminosa
e innecesaria, e invariablemente nos retrasará.
MITOS DEL SOFTWARE
18. Modelos de proceso de software
La Ingeniería de Software como disciplina
Un modelo de proceso de software es una representación simplificada de un
proceso de software que conlleva una estrategia global para abordar el desarrollo
de software
Modelos de proceso de software:
Codificar y corregir (code-and-fix)
Desarrollo en cascada
Desarrollo evolutivo
Desarrollo formal de sistemas
Desarrollo basado en reutilización
Desarrollo incremental
Desarrollo en espiral
20. Modelos de proceso de software: Desarrollo en
Cascada
[Ingeniería de Software. Sommerville I.., 2002]
21. Modelos de proceso de software: Desarrollo
evolutivo
[Ingeniería de Software. Sommerville I.., 2002]
22. [Balzer R. A 15 Year Perspective on Automatic Programming. IEEE Transactions on Software Engineering,
vol.11, núm.11, páginas 1257-1268, Noviembre 1985 ]
Modelos de proceso de software: Desarrollo formal
de sistemas
Especificación
Tranformación
Interactiva
Transformación
Automática
Optimización
Validación de
Especificación
Mantenimiento
Especificación
de alto nivel
(prototipo)
Desarrollo
FormalDesiciones
Especificación
de bajo nivel
Código
Fuente
Especificación
Informal
23. Modelos de proceso de software: Desarrollo
basado en reutilización
[Ingeniería de Software. Sommerville I.., 2002]
24. Modelos de proceso de software: Desarrollo
incremental
[Ingeniería de Software. Sommerville I.., 2002]
25. 22/05/2017
DiseñodeSoftwareI
Modelo de Proceso de Espiral
Determine objetivos
alternativas y
restricciones
Evalúe alternativas,
identifique y resuelva
riesgos
Análisis de
Riesgos
Análisis de
Riesgos
Análisis de
Riesgos
Análisis
de
Riesgos
Planea la
siguiente fase
Desarrolla y verifica
el siguiente nivel
del producto
Prototipo
OperacionalPrototipo
3Prototipo
2Proto
tipo 3
Plan de requerimientos
Plan del ciclo de vida
REVISIÓN
Plan de
Desarrollo
Plan de Integración
y Prueba
Concepto de
Operación
Simulaciones, modelos y benchmarks
Requeri
mientos de
SW
Validación de
Requerimientos
Diseño
V &V
Servicio
Prueba de
Aceptación
Prueba de
Integración
Prueba de
Unidades
Codificación
Diseño
Detallado
Diseño
del
Producto
26. Modelos de proceso de software ¿Cuál es el más
adecuado?
Modelo de
proceso
Desempeño con
requisitos y
arquitectura no
predefinidos
Produce software
altamente fiable Gestión de
riesgos
Permite
correcciones
sobre la marcha
Visión del
progreso por el
Cliente y el Jefe
del proyecto
Codificar y
corregir
Bajo Bajo Bajo Alto Medio
Desarrollo
En cascada
Bajo Alto Bajo Bajo Bajo
Desarrollo
Evolutivo
Alto Medio Medio Alto Alto
Desarrollo formal
de sistemas Bajo Alto Bajo a Medio Bajo Bajo
Desarrollo basado
en reutilización Medio Bajo a Medio Bajo a Medio Alto Alto
Desarrollo
Incremental
Bajo Alto Medio Bajo Bajo
Desarrollo
Espiral
Alto Alto Alto Medio Medio
29. Fases e Hitos (Milestones)
tiempo
Objetivos
(Vision)
Arquitectura Capacidad
Operacional
Inicial
Release
del Producto
Inception Elaboration Construction Transition
III. Proceso de Desarrollo de SW basado en UML
30. Elementos en RUP
Workflows (Disciplinas)
Workflows Primarios
• Business Modeling (Modado del Negocio)
• Requirements (Requisitos)
• Analysis & Design (Análisis y Diseño)
• Implementation (Implementación)
• Test (Pruebas)
• Deployment (Despliegue)
Workflows de Apoyo
• Environment (Entorno)
• Project Management (Gestión del Proyecto)
• Configuration & Change Management (Gestión de Configuración y
Cambios)
III. Proceso de Desarrollo de SW basado en UML
31. ... Elementos en RUP
Workflow, Workflow Detail , Workers, Actividades y Artefactos
Ejemplo
Workflow Detail:Analyse the ProblemWorkflow: Requirements
Actividades
Workers Artefactos
III. Proceso de Desarrollo de SW basado en UML
32. ... Elementos en RUP
Workers
Analyst workers
Business-Process Analyst
Business Designer
Business-Model Reviewer
Requirements Reviewer
System Analyst
Use-Case Specifier
User-Interface Designer
Developer workers
Architect
Architecture Reviewer
Capsule Designer
Code Reviewer
Database Designer
Design Reviewer
Designer
Implementer
Integrator
Testing professional workers
Test Designer
Tester
Manager workers
Change Control Manager
Configuration Manager
Deployment Manager
Process Engineer
Project Manager
Project Reviewer
Other workers
Any Worker
Course Developer
Graphic Artist
Stakeholder
System Administrator
Technical Writer
Tool Specialist
III. Proceso de Desarrollo de SW basado en UML
33. ... Elementos en RUP
Workers, Actividades, Artefactos
Ejemplo: System Analyst Worker
III. Proceso de Desarrollo de SW basado en UML
34. ... Elementos en RUP
Artefactos
Resultado parcial o final que es producido y usado
durante el proyecto. Son las entradas y salidas de
las actividades
Un artefacto puede ser un documento, un modelo o
un elemento de modelo
Conjuntos de Artefactos Deployment Set
Project Management Set
Configuration & Change Management Set
Environment Set
Business Modeling Set
Requirements Set
Analysis & Design Set
Implementation Set
Test Set
III. Proceso de Desarrollo de SW basado en UML
35. ... Elementos en RUP
Artefactos, Workers, Actividades
Ejemplo:Business Modeling Artifact Set
III. Proceso de Desarrollo de SW basado en UML
36. Características Esenciales de RUP
Proceso Dirigido por los Casos de Uso
Proceso Iterativo e Incremental
Proceso Centrado en la Arquitectura
III. Proceso de Desarrollo de SW basado en UML
37. Requisitos
Capturar, definir y
validar los casos de uso
Realizar los
casos de uso
Verificar que se
satisfacen los casos
de uso
Proceso dirigido por los Casos de Uso
Análisis & Diseño
Implementación
Pruebas
Casos de Uso
integran el
trabajo
III. Proceso de Desarrollo de SW basado en UML
38. Caso de Uso Realización de Análisis Realización de Diseño
Caso de Prueba
X
«trace» «trace»
«trace»
«trace»
Pruebas Funcionales
Pruebas
Unitarias
... Proceso dirigido por los Casos de Uso
[The Unified Software Development Process. I. Jacobson, G. Booch and J. Rumbaugh. Addison-Wesley, 1999]
III. Proceso de Desarrollo de SW basado en UML
39. ... Proceso dirigido por los Casos de Uso
III. Proceso de Desarrollo de SW basado en UML
40. El ciclo de vida iterativo se basa en la evolución de prototipos
ejecutables que se muestran a los usuarios y clientes
En el ciclo de vida iterativo a cada iteración se reproduce el
ciclo de vida en cascada a menor escala
Los objetivos de una iteración se establecen en función de la
evaluación de las iteraciones precedentes
Proceso Iterativo e Incremental
III. Proceso de Desarrollo de SW basado en UML
41. Las actividades se encadenan en una mini-
cascada con un alcance limitado por los
objetivos de la iteración
Análisis
Diseño
Codific.
Pruebas e
Integración
n veces
... Proceso Iterativo e Incremental
III. Proceso de Desarrollo de SW basado en UML
42. Cada iteración comprende:
Planificar la iteración (estudio de riesgos)
Análisis de los Casos de Uso y escenarios
Diseño de opciones arquitectónicas
Codificación y pruebas. La integración del nuevo código con
el existente de iteraciones anteriores se hace gradualmente
durante la construcción
Evaluación de la entrega ejecutable (evaluación del prototipo
en función de las pruebas y de los criterios definidos)
Preparación de la entrega (documentación e instalación del
prototipo)
... Proceso Iterativo e Incremental
III. Proceso de Desarrollo de SW basado en UML
43. Proceso Iterativo e Incremental
Enfoque
Secuencial
Enfoque
Iterativo e
Incremental
III. Proceso de Desarrollo de SW basado en UML
44. Grado de Finalización de Artefactos
... Proceso Iterativo e Incremental
III. Proceso de Desarrollo de SW basado en UML
45. Proceso Centrado en la Arquitectura
Arquitectura de un sistema es la organización o estructura de sus partes más
relevantes
Un arquitectura ejecutable es una implementación parcial del sistema,
construida para demostrar algunas funciones y propiedades
RUP establece refinamientos sucesivos de una arquitectura ejecutable,
construida como un prototipo evolutivo.
III. Proceso de Desarrollo de SW basado en UML
46. Esfuerzo y dedicación por Fases en RUP
Inicio Elaboración Construcción Transición
Esfuerzo 5 % 20 % 65 % 10%
Tiempo
Dedicado 10 % 30 % 50 % 10%
50. ¿Qué es UML?
UML = Unified Modeling Language
Un lenguaje de propósito general para el modelado orientado a
objetos. Impulsado por el Object Management Group (OMG,
www.omg.org)
Documento “OMG Unified Modeling Language Specification”
UML combina notaciones provenientes desde:
Modelado Orientado a Objetos
Modelado de Datos
Modelado de Componentes
Modelado de Flujos de Trabajo (Workflows)
I. Introducción: UML

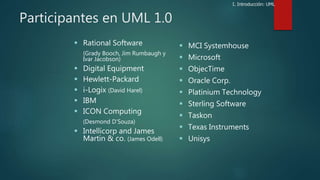

51. Participantes en UML 1.0
Rational Software
(Grady Booch, Jim Rumbaugh y
Ivar Jacobson)
Digital Equipment
Hewlett-Packard
i-Logix (David Harel)
IBM
ICON Computing
(Desmond D’Souza)
Intellicorp and James
Martin & co. (James Odell)
MCI Systemhouse
Microsoft
ObjecTime
Oracle Corp.
Platinium Technology
Sterling Software
Taskon
Texas Instruments
Unisys
I. Introducción: UML
52. Aspectos Novedosos
Definición semi-formal del Metamodelo de UML
Mecanismos de Extensión en UML:
Stereotypes
Constraints
Tagged Values
Permiten adaptar los elementos de modelado,
asignándoles una semántica particular
I. Introducción: UML
53. Inconvenientes en UML
Definición del proceso de desarrollo usando UML. UML no es una metodología
No cubre todas las necesidades de especificación de un proyecto software. Por
ejemplo, no define los documentos textuales
Ejemplos aislados
“Monopolio de conceptos, técnicas y métodos en torno a UML y el OMG”
I. Introducción: UML
54. Perspectivas de UML
UML es el lenguaje de modelado orientado a objetos estándar
predominante ahora y en los próximos años
Razones:
Participación de metodólogos influyentes
Participación de importantes empresas
Estándar del OMG
Evidencias:
Herramientas que proveen la notación UML
“Edición” de libros (más de 300 en www.amazon.com)
Congresos, cursos, “camisetas”, etc.
I. Introducción: UML
