A lo largo del tiempo, el ser humano ha utilizado distintas formas de energía para satisfacer sus necesidades básicas y mejorar su calidad de vida. En la actualidad, la energía eléctrica es una de las más utilizadas debido a su facilidad de generación, transporte y transformación en otras formas de energía, tanto en la industria como en las viviendas. En la instalación interior encontramos dos tipos de circuitos eléctricos en función de su uso. CARACTERÍSTICAS DE LAS INSTALACIONES ELÉCTRICAS

1. CHILAPA DE ÁLVAREZ, GRO. A 17 DE MARZO DEL 2015

2.  ANAHÍ GUTIÉRREZ ESCOBAR
 GUADALUPE ZOBEIDA NAVA VÁZQUEZ
 GABRIEL ALEXANDER CASTRO JUSTO
 HERMÓGENES GASPARILLO NÁJERA

3. A lo largo del tiempo, el ser humano ha utilizado distintas
formas de energía para satisfacer sus necesidades básicas y
mejorar su calidad de vida. En la actualidad, la energía eléctrica
es una de las más utilizadas debido a su facilidad de
generación, transporte y transformación en otras formas de
energía, tanto en la industria como en las viviendas.

4. • Conjunto integrado por canalizaciones, estructuras ,conductores,
accesorios, y dispositivos que permiten el suministro de energía
eléctrica desde las centrales generadoras hasta el centro del
consumo.
• Una instalación eléctrica se considera segura y eficiente si los
productos empleados en ella están aprobados por las autoridades
competentes , que esté diseñada para las tensiones nominales de
operación.

5. La instalación particular en cada vivienda está constituida por los
siguientes elementos: el interruptor de control de potencia, el cuadro de
mando y protección y los circuitos interiores
Es un interruptor que actúa de
forma automática, interrumpiendo
el suministro de electricidad, en
caso de que se supere la potencia
contratada con la compañía
eléctrica.
El CMP engloba a los
siguientes elementos: un
Interruptor General
Automático, un Interruptor
Diferencial y varios
Pequeños Interruptores
Automáticos

6. En la instalación interior encontramos dos tipos de circuitos eléctricos en
función de su uso:
Circuitos de alumbrado. Son los encargados de suministrar
corriente a las lámparas. Parten de un PIA y se ramifican a partir de
una caja de derivación situada en cada estancia.
Circuitos de toma de corriente. Según la
potencia de los aparatos que se va a conectar
existen diferentes tipos de circuitos:
 Para tomas de corriente (enchufes) ordinarias que permiten
conectar distintos electrodomésticos de bajo y mediano
consumo.
 Para tomas de corriente especiales con una potencia superior a
3 KW, como hornos y cocinas.
 Para tomas de corriente de electrodomésticos que utilizan agua,
como lavadora, lavavajillas.

7.  Confiables: que cumplan su función para lo que son
diseñadas durante su tiempo de vida sin producir
problemas.
 Eficientes: que las pérdidas de energía sean mínimas y
que cumpla con las condiciones de caída de voltaje y
capacidad térmica.
 Económicas: que su costo total en cuanto a
instalación y mantenimiento sean los más reducidos,
garantizando durabilidad.

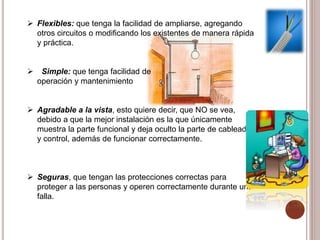

8.  Flexibles: que tenga la facilidad de ampliarse, agregando
otros circuitos o modificando los existentes de manera rápida
y práctica.
 Simple: que tenga facilidad de
operación y mantenimiento
 Agradable a la vista, esto quiere decir, que NO se vea,
debido a que la mejor instalación es la que únicamente
muestra la parte funcional y deja oculto la parte de cableado
y control, además de funcionar correctamente.
 Seguras, que tengan las protecciones correctas para
proteger a las personas y operen correctamente durante una
falla.

9. Por el nivel de voltaje predominante:
 Instalaciones residenciales, que son las de las casas
habitación.
 Instalaciones industriales, el interior de
las fábricas, que por lo general son de
gran potencia.
 Instalaciones comerciales, que respecto a
su potencia son de tamaño intermedio.
 Instalaciones especiales, como edificios, hospitales,
etc.

10. Por la forma de instalación:
 Visible, la que se puede ver directamente.
 Oculta, la que no se puede ver por
estar dentro de muros, pisos, techos,
etc. de los locales.
 Aérea, la que está formada por
conductores paralelos,
soportados por aisladores.
 Subterránea, la que va bajo el
piso, cualquiera que sea la forma
de soporte o material del piso.

11. Toda instalación eléctrica ya sea del tipo residencial, comercial o
industrial es susceptible de tener fallas y éstas se pueden clasificar
de acuerdo a sus características:
El cortocircuito puede estar
localizado en cualquier parte de
la instalación. Para poder
localizar la falla, primero
desconectemos el interruptor
de seguridad e instalemos un
candado

12. Se verifica la tensión en la acometida y
posteriormente en la salida hacia la carga:
si en la primera lectura marca 0V es un
indicativo de que la falla es por parte del
suministrador, pero si indica la existencia
de tensión, la falla se encuentra en el
fusible
Se deben de desconectar la tierra física
del neutro o eliminar el puente de unión
principal y la medición se realiza en tres
puntos: la fase, el puesto a tierra y la
puesta a tierra

13. Si sólo tenemos como protección el
fusible, en un sobrecalentamiento
provocado por una sobrecarga es difícil
que el fusible actúe, ya que su función
es proteger al circuito contra un
cortocircuito y sólo podemos detectar la
falla cuando los cables y el fusible
están demasiado calientes, ya que el
fusible se fundirá y abrirá el circuito y si
queremos detectar esta falla es
necesario contar con un analizador de
temperatura .
La humedad junto con el calor provoca el
deterioro de las conexiones resultando
una especie de “soldado” en los puntos
de conexión de los centros de carga.

14. La electricidad es bastante importante hoy en día pues gracias
a ella podemos tener medios de comunicación, distractores,
etc.
La electrónica nos ayuda a poder hacer arreglos en algún
aparato, también a montar o quitar algún elemento necesario
o no necesario respectivamente.
A lo largo del tema se ha descrito la instalación particular en
viviendas , las características de las instalaciones eléctricas ,
así como su clasificación, fallas y soluciones, que
consideramos son muy importantes en nuestra vida cotidiana
y en la industria.
