1. CURSO DE
REFRIGERACIÓN
NIVEL 2
INSTALACION BASICA EN UN AIRE
ACONDICIONADO SPLIT
Prof. CARLOS MARQUEZ Y PABLO BIANCHI
2013

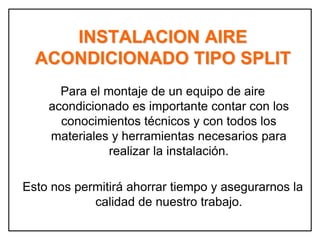

2. INSTALACION AIRE
ACONDICIONADO TIPO SPLIT
Para el montaje de un equipo de aire
acondicionado es importante contar con los
conocimientos técnicos y con todos los
materiales y herramientas necesarios para
realizar la instalación.
Esto nos permitirá ahorrar tiempo y asegurarnos la
calidad de nuestro trabajo.

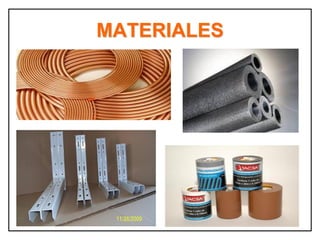

3. MATERIALES

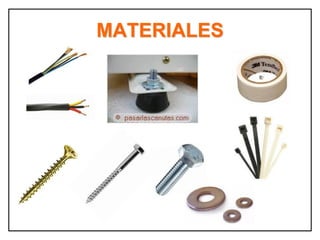

4. MATERIALES

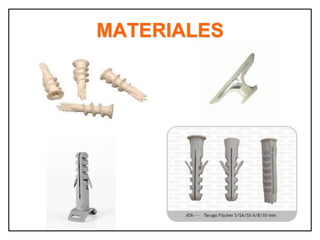

5. MATERIALES

6. HERRAMIENTAS Y
EQUIPAMIENTO

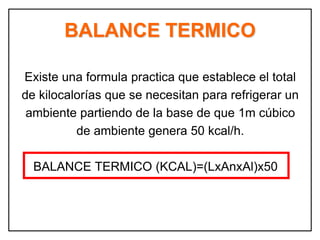

7. BALANCE TERMICO
Existe una formula practica que establece el total
de kilocalorías que se necesitan para refrigerar un
ambiente partiendo de la base de que 1m cúbico
de ambiente genera 50 kcal/h.
BALANCE TERMICO (KCAL)=(LxAnxAl)x50

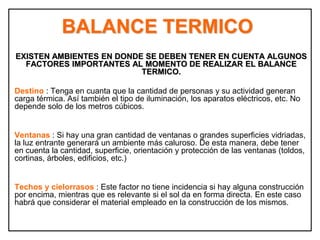

8. BALANCE TERMICO
EXISTEN AMBIENTES EN DONDE SE DEBEN TENER EN CUENTA ALGUNOS
FACTORES IMPORTANTES AL MOMENTO DE REALIZAR EL BALANCE
TERMICO.
Destino : Tenga en cuanta que la cantidad de personas y su actividad generan
carga térmica. Así también el tipo de iluminación, los aparatos eléctricos, etc. No
depende solo de los metros cúbicos.
Ventanas : Si hay una gran cantidad de ventanas o grandes superficies vidriadas,
la luz entrante generará un ambiente más caluroso. De esta manera, debe tener
en cuenta la cantidad, superficie, orientación y protección de las ventanas (toldos,
cortinas, árboles, edificios, etc.)
Techos y cielorrasos : Este factor no tiene incidencia si hay alguna construcción
por encima, mientras que es relevante si el sol da en forma directa. En este caso
habrá que considerar el material empleado en la construcción de los mismos.

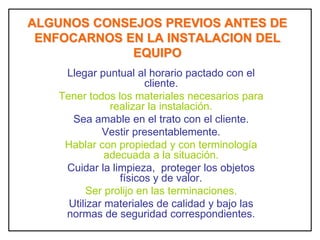

9. ALGUNOS CONSEJOS PREVIOS ANTES DE
ENFOCARNOS EN LA INSTALACION DEL
EQUIPO
Llegar puntual al horario pactado con el
cliente.
Tener todos los materiales necesarios para
realizar la instalación.
Sea amable en el trato con el cliente.
Vestir presentablemente.
Hablar con propiedad y con terminología
adecuada a la situación.
Cuidar la limpieza, proteger los objetos
físicos y de valor.
Ser prolijo en las terminaciones.
Utilizar materiales de calidad y bajo las
normas de seguridad correspondientes.

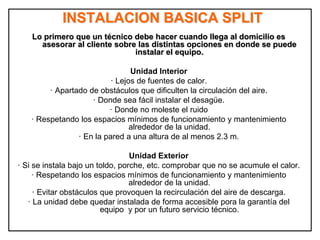

10. INSTALACION BASICA SPLIT
Lo primero que un técnico debe hacer cuando llega al domicilio es
asesorar al cliente sobre las distintas opciones en donde se puede
instalar el equipo.
Unidad Interior
· Lejos de fuentes de calor.
· Apartado de obstáculos que dificulten la circulación del aire.
· Donde sea fácil instalar el desagüe.
· Donde no moleste el ruido
· Respetando los espacios mínimos de funcionamiento y mantenimiento
alrededor de la unidad.
· En la pared a una altura de al menos 2.3 m.
Unidad Exterior
· Si se instala bajo un toldo, porche, etc. comprobar que no se acumule el calor.
· Respetando los espacios mínimos de funcionamiento y mantenimiento
alrededor de la unidad.
· Evitar obstáculos que provoquen la recirculación del aire de descarga.
· La unidad debe quedar instalada de forma accesible pora la garantía del
equipo y por un futuro servicio técnico.

11. INSTALACION SPLIT
• Pasar un presupuesto aproximado por el trabajo
Incluyendo mano de obra y materiales.
• Revisar que el equipo no este golpeado o tenga
faltantes en lo posible siempre en presencia del
cliente.
• Bajar del vehiculo todos los materiales
necesarios para realizar la instalación y
ubicarlos en un lugar de la casa donde no
moleste el libre transito.
• Indagar al cliente si en los sectores donde se
van a realizar las perforaciones no pasan caños
de agua, luz, teléfono, etc.

12. INSTALACION UNIDAD INTERIOR
FIJACION DE PLANTILLA DE CHAPA

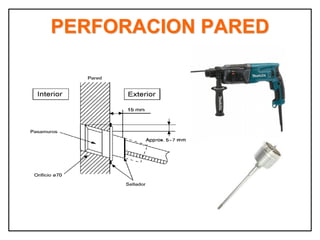

13. PERFORACION PARED

14. INSTALACION CABLE
INTERCONEXION
MODELO FRIO SOLO MODELO FRIO CALOR

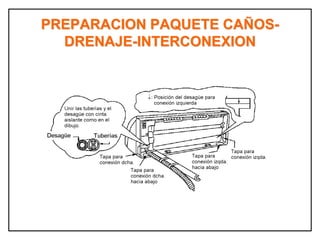

15. PREPARACION PAQUETE CAÑOS-
DRENAJE-INTERCONEXION

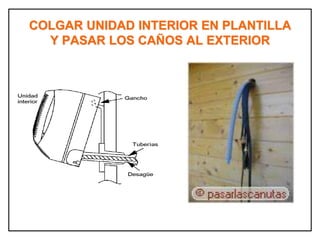

16. COLGAR UNIDAD INTERIOR EN PLANTILLA
Y PASAR LOS CAÑOS AL EXTERIOR

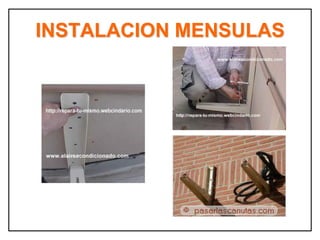

17. INSTALACION MENSULAS

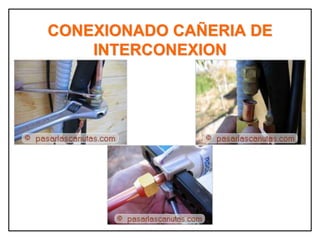

18. CONEXIONADO CAÑERIA DE
INTERCONEXION

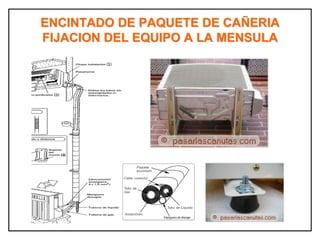

19. ENCINTADO DE PAQUETE DE CAÑERIA
FIJACION DEL EQUIPO A LA MENSULA

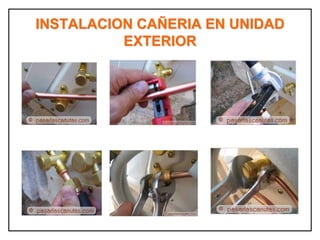

20. INSTALACION CAÑERIA EN UNIDAD
EXTERIOR

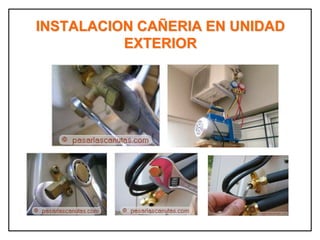

21. INSTALACION CAÑERIA EN UNIDAD
EXTERIOR

22. FOTOS
INSTALACIONES SPLIT

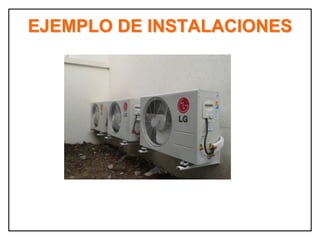

23. EJEMPLO DE INSTALACIONES

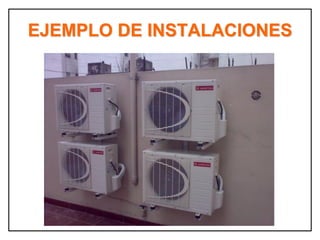

24. EJEMPLO DE INSTALACIONES

25. EJEMPLO DE INSTALACIONES

26. EJEMPLO DE INSTALACIONES

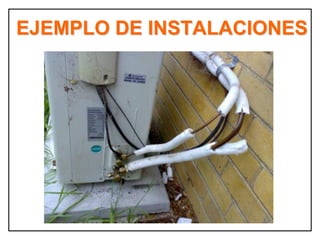

27. EJEMPLO DE INSTALACIONES

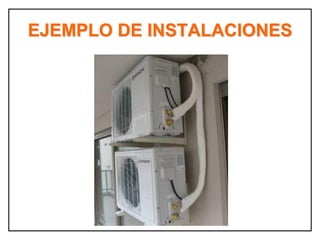

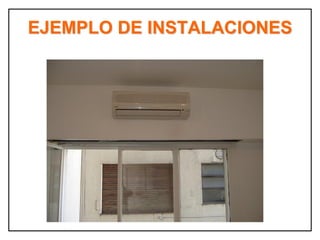

28. EJEMPLO DE INSTALACIONES

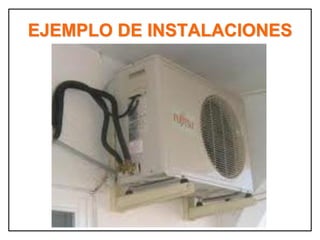

29. EJEMPLO DE INSTALACIONES

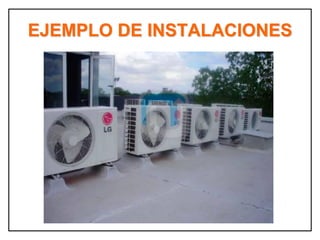

30. EJEMPLO DE INSTALACIONES

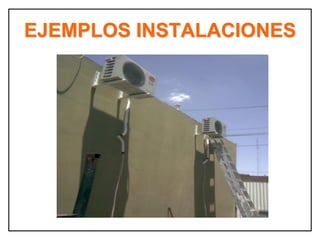

31. EJEMPLOS INSTALACIONES

32. EJEMPLOS INSTALACIONES

33. EJEMPLOS INSTALACIONES

34. EJEMPLOS INSTALACIONES

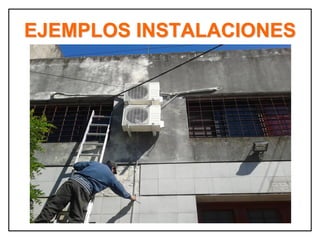

35. EJEMPLOS INSTALACIONES

36. EJEMPLOS INSTALACIONES

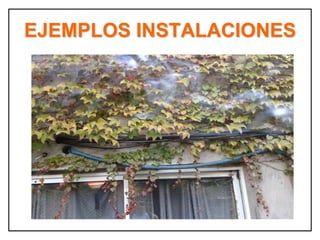

37. EJEMPLOS INSTALACIONES

38. EJEMPLOS INSTALACIONES

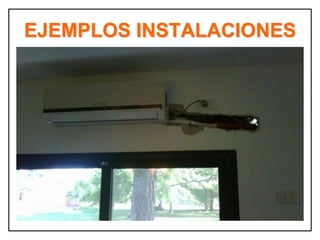

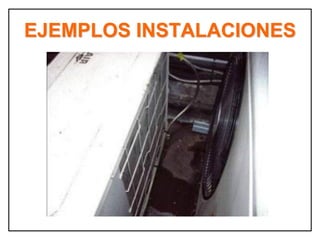

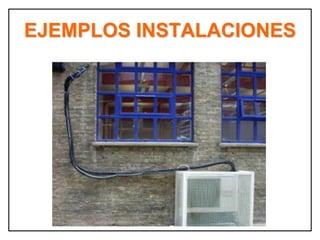

39. EJEMPLOS INSTALACIONES

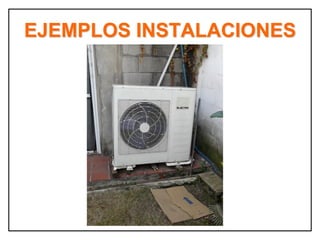

40. EJEMPLOS INSTALACIONES

41. EJEMPLOS INSTALACIONES

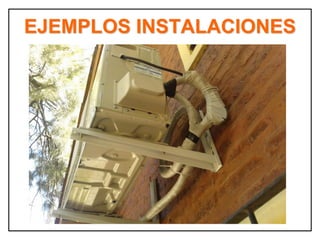

42. EJEMPLOS INSTALACIONES

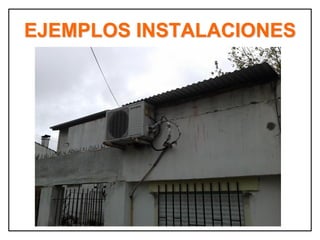

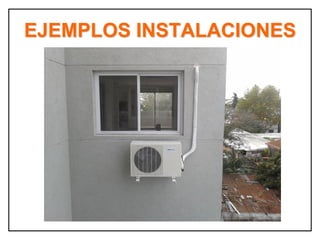

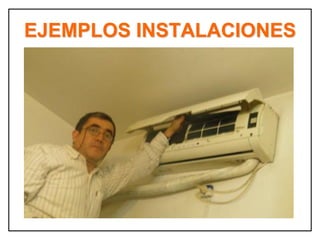

43. EJEMPLOS INSTALACIONES

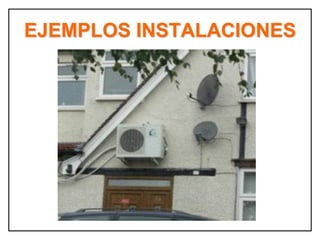

44. EJEMPLOS INSTALACIONES

45. EJEMPLOS INSTALACIONES

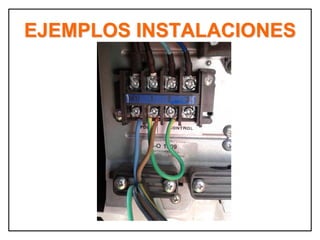

46. EJEMPLOS INSTALACIONES

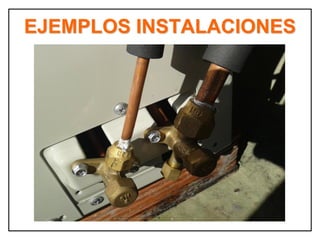

47. EJEMPLOS INSTALACIONES

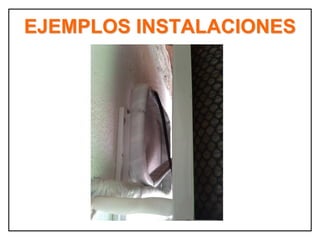

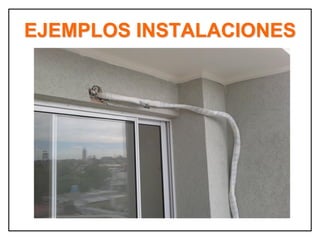

48. EJEMPLOS INSTALACIONES

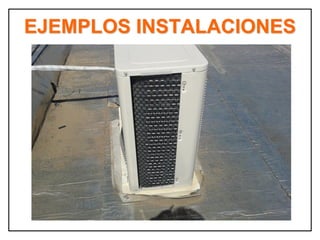

49. EJEMPLOS INSTALACIONES

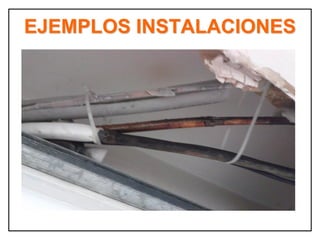

50. EJEMPLOS INSTALACIONES

51. EJEMPLOS INSTALACIONES

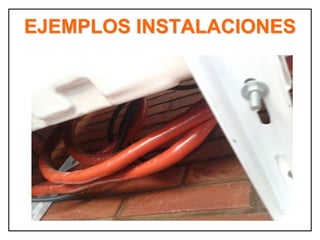

52. EJEMPLOS INSTALACIONES

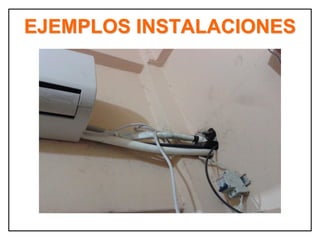

53. EJEMPLOS INSTALACIONES

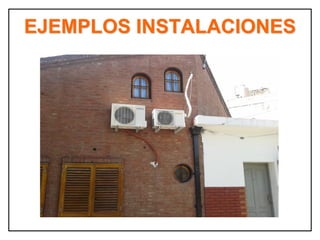

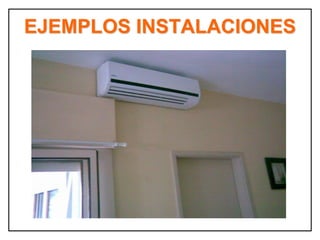

54. EJEMPLOS INSTALACIONES

55. EJEMPLOS INSTALACIONES

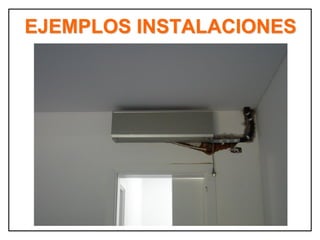

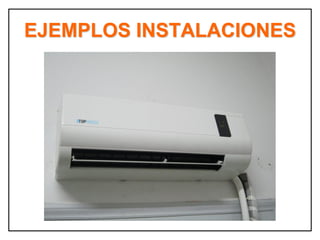

56. EJEMPLOS INSTALACIONES

57. EJEMPLOS INSTALACIONES

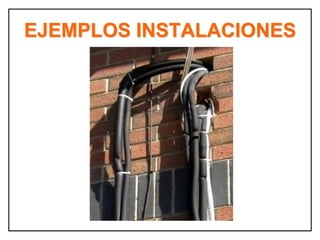

58. EJEMPLOS INSTALACIONES

59. LA
SEGURIDAD
ANTE
TODO
SIEMPRE!!!

60. LA SEGURIDAD ANTE TODO

61. LA SEGURIDAD ANTE TODO

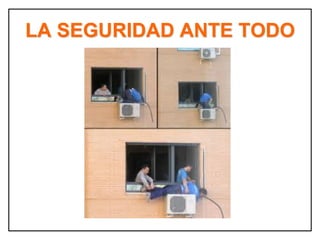

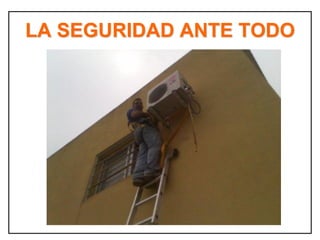

62. LA SEGURIDAD ANTE TODO

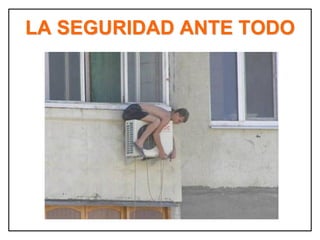

63. LA SEGURIDAD ANTE TODO
