Este documento describe los componentes y funcionamiento de los sistemas de detección y extinción de incendios. Explica que estos sistemas están compuestos por detectores, centrales de control, pulsadores, sirenas y otros elementos. Asimismo, detalla los diferentes tipos de detectores, centrales y agentes extintores como el gas FE-13 y CO2. El objetivo final es diseñar e instalar sistemas completos que permitan detectar y combatir incendios de manera efectiva.

1. SISTEMAS DE DETECCION Y
EXTINCION DE INCENDIOS
INTRODUCCION A LOS SISTEMAS DE
DETECCION DE ALARMAS

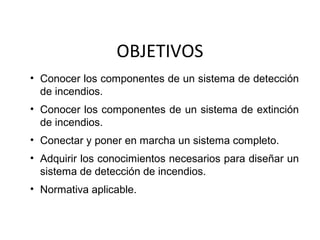

2. OBJETIVOS
• Conocer los componentes de un sistema de detección
de incendios.
• Conocer los componentes de un sistema de extinción
de incendios.
• Conectar y poner en marcha un sistema completo.
• Adquirir los conocimientos necesarios para diseñar un
sistema de detección de incendios.
• Normativa aplicable.

3. SISTEMAS DE DETECCION DE
INCENDIOS

4. ESQUEMA GENERICO
CENTRAL DE PANEL
DETECTOR
OPTICO CONTROL REPETIDOR
DETECTOR
TERMICO
INDICADOR RETENEDOR
REMOTO
PULSADOR
FUENTE DE
ALIMENTACION
SIRENA MODULO

5. COMPONENTES
• CENTRAL DE CONTROL
• DETECTORES
• PULSADORES
• SIRENAS
• MODULOS
• FUENTES DE ALIMENTACION
• RETENEDORES
• CABLEADO

6. CENTRALES DE CONTROL
• Se encargan de gestionar la información recibida
desde los distintos elementos.
• Cuatro tipos:
• Convencional
• Direccionable
• Analógico
• Algorítmico

7. CENTRAL CONVENCIONAL
• Utiliza un microprocesador para sus funciones.
• Los detección se realiza por zonas, sin localización
precisa.
• La indicación de su estado se realiza por LED en su
panel.
• Desde 2 hasta 28 zonas.
• Máximo de 32 detectores por zona.
• Utiliza un dispositivo de ‘final de línea’ para cerrar la
zona.

8. CENTRAL DIRECCIONABLE
• Utiliza un microprocesador para sus funciones.
• Los detección se realiza por zonas, pero es capaz de
identificar el elemento que produce la alarma.
• La indicación de su estado se realiza por LED o por
display.
• Desde 2 hasta 8 zonas.
• Máximo de 32 detectores por zona.
• Utiliza un dispositivo de ‘final de línea’ para cerrar la
zona.

9. CENTRAL ANALOGICA
• Dispone de un pequeño centro de proceso en su unidad central
• Los detección se realiza por bucles, es decir, cada lazo sale de
la central y desde el último elemento retorna hasta ella.
• La indicación de su estado se realiza por LCD.
• Todos los elementos poseen una dirección para identificarles.
• Cada detector es responsable de la detección.
• Hasta 512 elementos por central.
• Se pueden instalar varias en red.

10. CENTRAL LOGARITMICA
• Dispone de un pequeño centro de proceso en su unidad central
• Los detección se realiza por bucles, es decir, cada lazo sale de
la central y desde el último elemento retorna hasta ella.
• La indicación de su estado se realiza por LCD.
• Todos los elementos poseen una dirección para identificarles.
• Cada detector informa a la central de su medición, y es esta la
responsable de dar la alarma.
• Hasta 512 elementos por central.
• Se pueden instalar varias en red.

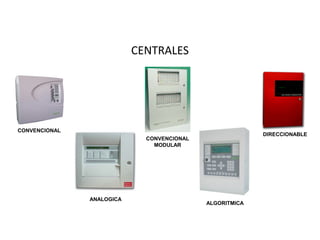

11. CENTRALES
CONVENCIONAL
DIRECCIONABLE
CONVENCIONAL
MODULAR
ANALOGICA
ALGORITMICA

12. CONEXIÓN DE ELEMENTOS SISTEMA
CONVENCIONAL / DIRECCIONABLE

13. CONEXIÓN DE ELEMENTOS SISTEMA ANALOGICO /
ALGORITMICO

14. DETECTOR
• Son los encargados de realizar la detección.
• Cada clase de central debe incorporar los suyos, a excepción de
los sistemas convencionales.
• Tipos:
• Optico de Humos
• Térmico de temperatura fija
• Termovelocimétrico
• Multisensor Humos – Térmico
• De conducto.
• Barrera de infrarrojos
• Por aspiración

15. DETECTOR OPTICO
• Pueden ser de dos tipos, según detecten el humo por oscurecimiento o por
dispersión del aire en un espacio:
• De rayo infrarrojo, compuestos por un dispositivo emisor y otro receptor. Cuando
se oscurece el espacio entre ellos debido al humo sólo una fracción de la luz
emitida alcanza al receptor provocando que la señal eléctrica producida por éste
sea más débil y se active la alarma.
• De tipo puntual, en los que emisor y receptor se encuentran alojados en la misma
cámara pero no se ven al formar sus ejes un ángulo mayor de 90º y estar
separados por una pantalla, de manera que el rayo emitido no alcanza el
receptor. Cuando entra humo en la cámara el haz de luz emitido se refracta en
las partículas de humo y puede alcanzar al receptor, activándose la alarma. Es la
tecnología más utilizada en la actualidad.
• Detector láser: Detectan oscurecimiento de una cámara de aglutinación con
tecnología láser.

16. DETECTOR OPTICO
CAMARA DETECTOR DETECTOR OPTICO
DETECTOR OPTICO LASER

17. DETECTOR TERMICO FIJO / TERMOVELOCIMETRICO
• Están prefijados para que cuando el
ambiente alcanza una determinada
temperatura activen el aviso.
• Los termovelocimétricos detectan
incrementos rápidos de temperatura,
aunque también tienen un valor máximo.
• Son adecuados en entornos donde
puedan existir gases o humos
controlados, donde los ópticos darían
alarma.

18. DETECTOR MULTISENSOR
• Combinan tecnología óptica con térmica.
• Generan una respuesta más sensible y eficaz, sobre todo
para los incendios con más intensidad de calor que de humo.

19. DETECTOR DE CONDUCTO
• Son detectores ópticos (en algún caso
laser) con una cabina adecuada para
acoplarse a los conductos de ventilación.
• Su funcionamiento se basa en la toma de
muestras del aire que circula por el
conducto y su análisis mediante el
detector instalado en su interior.
• Su eficacia se ve reducida si no funciona
la ventilación.

20. BARRERA DE INFRARROJOS
• Se componen de un transmisor (T) y un receptor (R),
a instalar cada uno en un extremo del área a cubrir,
frente a frente.
• Los modelos más modernos, están formados por un
solo aparato que es a la vez transmisor y receptor
(TR), frente al cual se instala un espejo
(catadióptrico) que refleja el rayo.
• Cada juego de barreras equivale en cobertura a una
línea de detectores puntuales de hasta 100 metros
de largo.

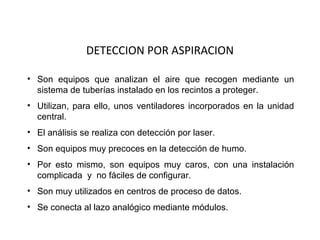

21. DETECCION POR ASPIRACION
• Son equipos que analizan el aire que recogen mediante un
sistema de tuberías instalado en los recintos a proteger.
• Utilizan, para ello, unos ventiladores incorporados en la unidad
central.
• El análisis se realiza con detección por laser.
• Son equipos muy precoces en la detección de humo.
• Por esto mismo, son equipos muy caros, con una instalación
complicada y no fáciles de configurar.
• Son muy utilizados en centros de proceso de datos.
• Se conecta al lazo analógico mediante módulos.

22. DETECCION POR ASPIRACION

23. PULSADORES
• Se utilizan para la activación manual de alarmas.
• Existen modelos de activación única, y rearmables.
• Los primeros utilizan un cristal que al romperse
activan el contacto. Estos cristales son laminados
y con pegatina para no producir daños.
• Los segundos utilizan una lámina plástica que
vuelve a su posición una vez se usa la llave de
rearme.
• Producen el disparo inmediato del sistema de
incendios.

24. SIRENAS
• Son las encargadas de avisar a las personas de la situación de incendio.
• Son electrónicas con varios tonos seleccionables.
• En las centrales analógicas se pueden conectar al lazo.
• Hay versión con indicador óptico.
• Una alternativa a las sirenas son las campanas.

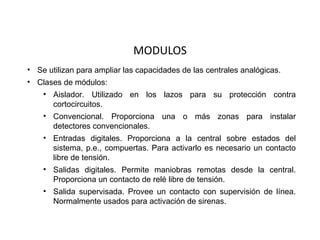

25. MODULOS
• Se utilizan para ampliar las capacidades de las centrales analógicas.
• Clases de módulos:
• Aislador. Utilizado en los lazos para su protección contra
cortocircuitos.
• Convencional. Proporciona una o más zonas para instalar
detectores convencionales.
• Entradas digitales. Proporciona a la central sobre estados del
sistema, p.e., compuertas. Para activarlo es necesario un contacto
libre de tensión.
• Salidas digitales. Permite maniobras remotas desde la central.
Proporciona un contacto de relé libre de tensión.
• Salida supervisada. Provee un contacto con supervisión de línea.
Normalmente usados para activación de sirenas.

26. FUENTES DE ALIMENTACION
• Proporcionan alimentación a dispositivos que
requieran de ella para su funcionamiento.
• Estos pueden ser: Retenedores, dispositivos
ópticos, etc.
• La tensión de salida es de 24 Vdc.
• Disponen de salidas protegidas contra
cortocircuitos.
• Incorporan baterías de 12 V.
• Deben estar supervisadas por la central, y
provista de indicaciones luminosas del estado
general de la fuente de alimentación, estado y
carga de las baterías y de los fusibles de
salida

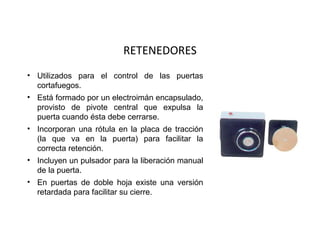

27. RETENEDORES
• Utilizados para el control de las puertas
cortafuegos.
• Está formado por un electroimán encapsulado,
provisto de pivote central que expulsa la
puerta cuando ésta debe cerrarse.
• Incorporan una rótula en la placa de tracción
(la que va en la puerta) para facilitar la
correcta retención.
• Incluyen un pulsador para la liberación manual
de la puerta.
• En puertas de doble hoja existe una versión
retardada para facilitar su cierre.

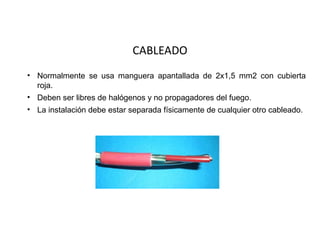

28. CABLEADO
• Normalmente se usa manguera apantallada de 2x1,5 mm2 con cubierta
roja.
• Deben ser libres de halógenos y no propagadores del fuego.
• La instalación debe estar separada físicamente de cualquier otro cableado.

29. SISTEMAS DE EXTINCION DE
INCENDIOS

30. ESQUEMA GENERICO
DETECTOR PANEL DE
OPTICO EXTINCION CARTEL
OPTOACUSTICO
ZONAS CRUZADAS
SIRENA
EXTINCION
POR GAS
PULSADOR DE PULSADOR DE
BLOQUEO DISPARO

31. COMPONENTES
• PANEL DE EXTINCION
• DETECTORES
• PULSADORES
• CARTELES Y SIRENAS
• GAS EXTINTOR

32. PANEL DE EXTINCION
• Son centrales diseñadas y dedicadas
exclusivamente a la extinción.
• Utilizan zonas cruzadas para evitar
riesgos.
• Para que se active la extinción tendrá que
haber detección en ambas zonas.
• Antes del disparo del gas hay un periodo
de preaviso.
• En todo caso, se dispone de dos
pulsadores. Uno para bloquear el proceso
de extinción una vez este se ha iniciado. Y
otro para efectuar el disparo de la
extinción.

33. DETECTORES, PULSADORES,
CARTELES Y SIRENAS
• Detectores. Se utilizan detectores ópticos de tipo convencional.
• Pulsadores. Al igual que el anterior, son convencionales, pero
tienen una serigrafía específica. Cada uno se conecta a una
salida definida.
• Cartel ‘EXTINCION DISPARADA’. Tienen que ser opto-acústicos.
• Sirena. De tipo electrónico con sonido distinto al cartel.

34. GAS EXTINTOR
• Se llama agentes extintores a las sustancias que, gracias a sus
propiedades físicas o químicas, se emplean para apagar el
fuego.
• Distinguimos 4 tipos:
• Sistemas FE-13
• Sistemas HFC227ea
• Sistemas CO2
• Agua Nebulizada.

35. SISTEMAS FE-13 / HFC227ea
• Es un agente extintor de alta presión fabricado por DuPont. Presenta las siguientes
características:
• Es seguro para el uso en áreas normalmente ocupadas debido a su concentración
NOAEL del 50%
• No deja ningún residuo cuando se descarga sobre un fuego.
• El Agente no deteriora la capa de ozono.
• El Bajo punto de ebullición y la alta presión de vapor, le hace útil para aquellas
aplicaciones que requieren un almacenaje a temperaturas bajas (de hasta -20ºC).
• Las propiedades físicas del FE-13 hacen posible la protección con este agente de los
riesgos con techo altos, con una cantidad mínima de difusores.
• Ventajas: Limpio, eficaz, seguro, aceptable para el Medio Ambiente, bajo punto de ebullición.
• Aplicaciones: Recintos con Bajas Temperaturas de almacenamiento del Agente; Donde se
necesite Alta Concentración; Recintos ocupados por personas; Recintos con techos Altos;
Centros informáticos; Salas de equipo en centrales telefónicas.

36. SISTEMAS FE-13 / HFC227ea

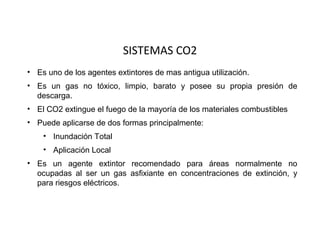

37. SISTEMAS CO2
• Es uno de los agentes extintores de mas antigua utilización.
• Es un gas no tóxico, limpio, barato y posee su propia presión de
descarga.
• El CO2 extingue el fuego de la mayoría de los materiales combustibles
• Puede aplicarse de dos formas principalmente:
• Inundación Total
• Aplicación Local
• Es un agente extintor recomendado para áreas normalmente no
ocupadas al ser un gas asfixiante en concentraciones de extinción, y
para riesgos eléctricos.

38. SISTEMAS CO2

39. AGUA NEBULIZADA
• El agua nebulizada es un sistema de control del fuego
• Consiste en optimizar sus propiedades, dividiéndola en microgotas y
proporcionando la energía suficiente para que penetren en el fuego,
potenciando su capacidad de extinción.
• Su eficacia se basa en la acción conjunta de tres acciones diferentes:
• Enfriamiento por absorción del calor, al vaporizarse el agua.
• Atenuación de la transmisión de calor, por radiación.
• Desplazamiento del oxígeno en el foco del fuego, por efecto de
evaporación.
• Recomendado en extinción de campanas de cocina.

40. SISTEMA DE PESAJE CONTINUO
• Es un sistema que permite saber en
todo momento si las botellas están
cargadas.
• Facilita las labores de mantenimiento.
• Puede enviar una alarma al sistema en
caso de una descarga accidental.

41. SISTEMAS DE BOTELLAS

42. CONSIDERACIONES SOBRE DISEÑO DE SISTEMAS DE EXTINCION
