Los Sistema de alarma contra incendios
permiten la seguridad y protección de las
empresas, instituciones, edificios y locales en
general de los incendios producidos
accidentalmente o intencionados. Existen
diversos sistemas de alarma y detección de
incendios, las empresas o instituciones deben
utilizar los sistemas que mejor se adapten a sus
necesidades.
Septiembre 2019

Sistema de Alarma 4
Clasificación de los sistemas de alarma y detección de incendios 6
Sistemas de alarma y detección de incendios 10
Clasificación de los fuegos y métodos de extinción 14
Extinción de incendios 17
Sistema fijo de extinción con agua con medio de impulsión propio 22
Sistema de rociadores 26
Selección de sistemas y equipos 27
Referencias 28

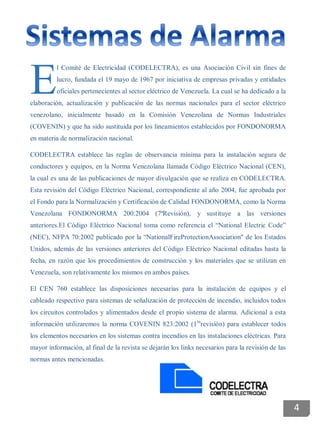

l Comité de Electricidad (CODELECTRA), es una Asociación Civil sin fines de
lucro, fundada el 19 mayo de 1967 por iniciativa de empresas privadas y entidades
oficiales pertenecientes al sector eléctrico de Venezuela. La cual se ha dedicado a la
elaboración, actualización y publicación de las normas nacionales para el sector eléctrico
venezolano, inicialmente basado en la Comisión Venezolana de Normas Industriales
(COVENIN) y que ha sido sustituida por los lineamientos establecidos por FONDONORMA
en materia de normalización nacional.
CODELECTRA establece las reglas de observancia mínima para la instalación segura de
conductores y equipos, en la Norma Venezolana llamada Código Eléctrico Nacional (CEN),
la cual es una de las publicaciones de mayor divulgación que se realiza en CODELECTRA.
Esta revisión del Código Eléctrico Nacional, correspondiente al año 2004, fue aprobada por
el Fondo para la Normalización y Certificación de Calidad FONDONORMA, como la Norma
Venezolana FONDONORMA 200:2004 (7ªRevisión), y sustituye a las versiones
anteriores.El Código Eléctrico Nacional toma como referencia el “National Electric Code”
(NEC), NFPA 70:2002 publicado por la “NationalFireProtectionAssociation" de los Estados
Unidos, además de las versiones anteriores del Código Eléctrico Nacional editadas hasta la
fecha, en razón que los procedimientos de construcción y los materiales que se utilizan en
Venezuela, son relativamente los mismos en ambos países.
El CEN 760 establece las disposiciones necesarias para la instalación de equipos y el
cableado respectivo para sistemas de señalización de protección de incendio, incluidos todos
los circuitos controlados y alimentados desde el propio sistema de alarma. Adicional a esta
información utilizaremos la norma COVENIN 823:2002 (1ra
revisión) para establecer todos
los elementos necesarios en los sistemas contra incendios en las instalaciones eléctricas. Para
mayor información, al final de la revista se dejarán los links necesarios para la revisión de las
normas antes mencionadas.
E
4

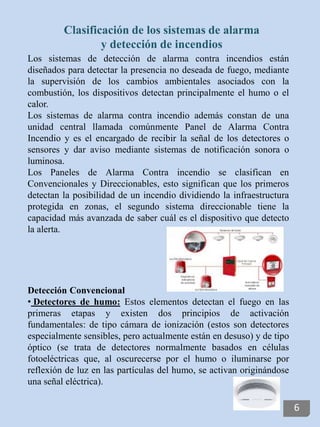

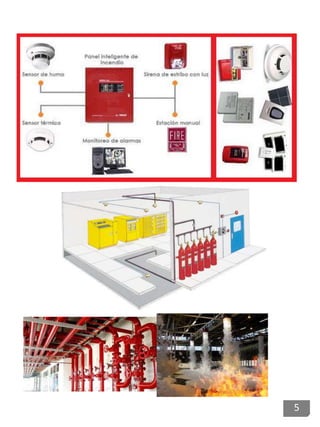

Los sistemas de detección de alarma contra incendios están
diseñados para detectar la presencia no deseada de fuego, mediante
la supervisión de los cambios ambientales asociados con la
combustión, los dispositivos detectan principalmente el humo o el
calor.
Los sistemas de alarma contra incendio además constan de una
unidad central llamada comúnmente Panel de Alarma Contra
Incendio y es el encargado de recibir la señal de los detectores o
sensores y dar aviso mediante sistemas de notificación sonora o
luminosa.
Los Paneles de Alarma Contra incendio se clasifican en
Convencionales y Direccionables, esto significan que los primeros
detectan la posibilidad de un incendio dividiendo la infraestructura
protegida en zonas, el segundo sistema direccionable tiene la
capacidad más avanzada de saber cuál es el dispositivo que detecto
la alerta.
Detección Convencional
• Detectores de humo: Estos elementos detectan el fuego en las
primeras etapas y existen dos principios de activación
fundamentales: de tipo cámara de ionización (estos son detectores
especialmente sensibles, pero actualmente están en desuso) y de tipo
óptico (se trata de detectores normalmente basados en células
fotoeléctricas que, al oscurecerse por el humo o iluminarse por
reflexión de luz en las partículas del humo, se activan originándose
una señal eléctrica).
Clasificación de los sistemas de alarma
y detección de incendios
6

• Detectores de temperatura:
Estos tipos son los menos sensibles
(última etapa del desarrollo del
fuego), aunque generalmente tienen
una mayor resistencia a las
condiciones medioambientales. Se
clasifican en: detectores térmicos
(se activan al alcanzarse una
determinada temperatura fija en el
ambiente); detectores
termovelocimétricos (se activan
cuando se detecta que la
temperatura ambiente se incrementa
rápidamente. Estos sensores son
más adecuados cuando la
temperatura ambiente es baja o
varía lentamente en condiciones
normales) y cable sensor de
temperatura (el cable sensor se basa
en un sistema de detección lineal de
calor de respuesta rápida, capaz de
detectar el calor en toda la longitud
de un cable sensor de fibra óptica).
• Detectores de CO: El
monóxido de carbono es un gas
mortal que puede ser liberado
en tu casa a través de
calefacción y equipos de
refrigeración defectuosos. Es
inodoro e indetectable a los
seres humanos. Pueden ponerse
solos o combinados con otros
detectores.
• Centrales Análogas: En
estos tipos de sistemas los
detectores se convierten en
“sensores” que transmiten,
además de su dirección al
panel de control, la
información correspondiente
a cuánto humo o calor está
registrando. Una vez
programado el panel de
control, este tomará la
decisión de dar la alarma en
base a la información
recibida, cuando esta no
concuerde con los valores
parametrizados.
7

Detección Inteligente o Direccionable

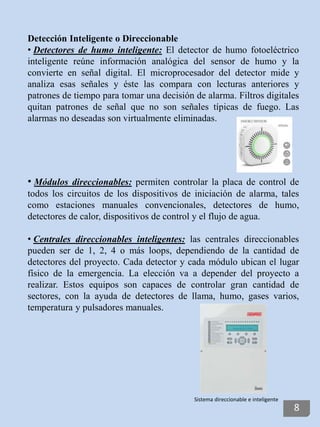

• Detectores de humo inteligente: El detector de humo fotoeléctrico
inteligente reúne información analógica del sensor de humo y la
convierte en señal digital. El microprocesador del detector mide y
analiza esas señales y éste las compara con lecturas anteriores y
patrones de tiempo para tomar una decisión de alarma. Filtros digitales
quitan patrones de señal que no son señales típicas de fuego. Las
alarmas no deseadas son virtualmente eliminadas.
• Módulos direccionables: permiten controlar la placa de control de
todos los circuitos de los dispositivos de iniciación de alarma, tales
como estaciones manuales convencionales, detectores de humo,
detectores de calor, dispositivos de control y el flujo de agua.
• Centrales direccionables inteligentes: las centrales direccionables
pueden ser de 1, 2, 4 o más loops, dependiendo de la cantidad de
detectores del proyecto. Cada detector y cada módulo ubican el lugar
físico de la emergencia. La elección va a depender del proyecto a
realizar. Estos equipos son capaces de controlar gran cantidad de
sectores, con la ayuda de detectores de llama, humo, gases varios,
temperatura y pulsadores manuales.
Sistema direccionable e inteligente
8

Detección Temprana

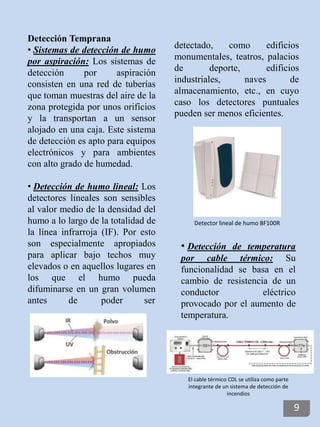

• Sistemas de detección de humo
por aspiración: Los sistemas de
detección por aspiración
consisten en una red de tuberías
que toman muestras del aire de la
zona protegida por unos orificios
y la transportan a un sensor
alojado en una caja. Este sistema
de detección es apto para equipos
electrónicos y para ambientes
con alto grado de humedad.
• Detección de humo lineal: Los
detectores lineales son sensibles
al valor medio de la densidad del
humo a lo largo de la totalidad de
la línea infrarroja (IF). Por esto
son especialmente apropiados
para aplicar bajo techos muy
elevados o en aquellos lugares en
los que el humo pueda
difuminarse en un gran volumen
antes de poder ser
detectado, como edificios
monumentales, teatros, palacios
de deporte, edificios
industriales, naves de
almacenamiento, etc., en cuyo
caso los detectores puntuales
pueden ser menos eficientes.
Detector lineal de humo BF100R
• Detección de temperatura
por cable térmico: Su
funcionalidad se basa en el
cambio de resistencia de un
conductor eléctrico
provocado por el aumento de
temperatura.
El cable térmico CDL se utiliza como parte
integrante de un sistema de detección de
incendios
9

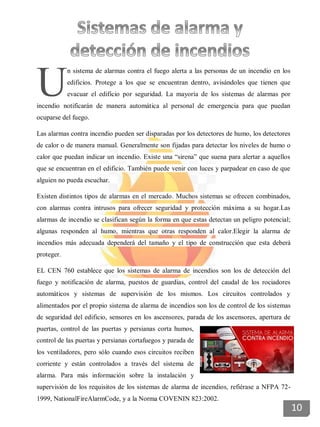

n sistema de alarmas contra el fuego alerta a las personas de un incendio en los
edificios. Protege a los que se encuentran dentro, avisándoles que tienen que
evacuar el edificio por seguridad. La mayoría de los sistemas de alarmas por
incendio notificarán de manera automática al personal de emergencia para que puedan
ocuparse del fuego.
Las alarmas contra incendio pueden ser disparadas por los detectores de humo, los detectores
de calor o de manera manual. Generalmente son fijadas para detectar los niveles de humo o
calor que puedan indicar un incendio. Existe una “sirena” que suena para alertar a aquellos
que se encuentran en el edificio. También puede venir con luces y parpadear en caso de que
alguien no pueda escuchar.
Existen distintos tipos de alarmas en el mercado. Muchos sistemas se ofrecen combinados,
con alarmas contra intrusos para ofrecer seguridad y protección máxima a su hogar.Las
alarmas de incendio se clasifican según la forma en que estas detectan un peligro potencial;
algunas responden al humo, mientras que otras responden al calor.Elegir la alarma de
incendios más adecuada dependerá del tamaño y el tipo de construcción que esta deberá
proteger.
EL CEN 760 establece que los sistemas de alarma de incendios son los de detección del
fuego y notificación de alarma, puestos de guardias, control del caudal de los rociadores
automáticos y sistemas de supervisión de los mismos. Los circuitos controlados y
alimentados por el propio sistema de alarma de incendios son los de control de los sistemas
de seguridad del edificio, sensores en los ascensores, parada de los ascensores, apertura de
puertas, control de las puertas y persianas corta humos,
control de las puertas y persianas cortafuegos y parada de
los ventiladores, pero sólo cuando esos circuitos reciben
corriente y están controlados a través del sistema de
alarma. Para más información sobre la instalación y
supervisión de los requisitos de los sistemas de alarma de incendios, refiérase a NFPA 72-
1999, NationalFireAlarmCode, y a la Norma COVENIN 823:2002.
U
10

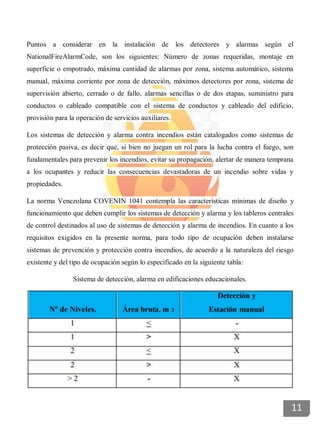

Puntos a considerar en la instalación de los detectores y alarmas según el
NationalFireAlarmCode, son los siguientes: Número de zonas requeridas, montaje en
superficie o empotrado, máxima cantidad de alarmas por zona, sistema automático, sistema
manual, máxima corriente por zona de detección, máximos detectores por zona, sistema de
supervisión abierto, cerrado o de fallo, alarmas sencillas o de dos etapas, suministro para
conductos o cableado compatible con el sistema de conductos y cableado del edificio,
provisión para la operación de servicios auxiliares.
Los sistemas de detección y alarma contra incendios están catalogados como sistemas de
protección pasiva, es decir que, si bien no juegan un rol para la lucha contra el fuego, son
fundamentales para prevenir los incendios, evitar su propagación, alertar de manera temprana
a los ocupantes y reducir las consecuencias devastadoras de un incendio sobre vidas y
propiedades.
La norma Venezolana COVENIN 1041 contempla las características mínimas de diseño y
funcionamiento que deben cumplir los sistemas de detección y alarma y los tableros centrales
de control destinados al uso de sistemas de detección y alarma de incendios. En cuanto a los
requisitos exigidos en la presente norma, para todo tipo de ocupación deben instalarse
sistemas de prevención y protección contra incendios, de acuerdo a la naturaleza del riesgo
existente y del tipo de ocupación según lo especificado en la siguiente tabla:
Sistema de detección, alarma en edificaciones educacionales.
11

Para los requisitos de los sistemas de detección, alarma y extinción de incendios debe cumplir
con la norma Venezolana COVENIN 758, 1041, 1176, 1330, 1331, 1376, 2062 y 2453
respectivamente.Se entiende por detección de incendios el hecho de descubrir y avisar que
hay un incendio en un determinado lugar. Las características últimas que deben valorar
cualquier sistema de detección en su conjunto son la rapidez y la fiabilidad en la detección. A
continuación, se presentan las condiciones generales que deben cumplir los sistemas de

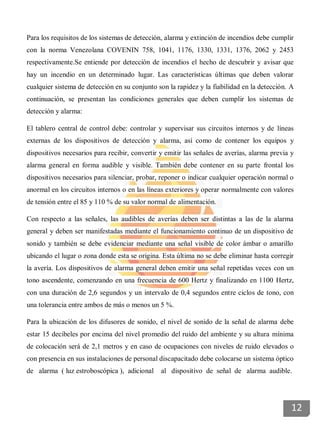

detección y alarma:
El tablero central de control debe: controlar y supervisar sus circuitos internos y de líneas
externas de los dispositivos de detección y alarma, así como de contener los equipos y
dispositivos necesarios para recibir, convertir y emitir las señales de averías, alarma previa y
alarma general en forma audible y visible. También debe contener en su parte frontal los
dispositivos necesarios para silenciar, probar, reponer o indicar cualquier operación normal o
anormal en los circuitos internos o en las líneas exteriores y operar normalmente con valores
de tensión entre el 85 y 110 % de su valor normal de alimentación.
Con respecto a las señales, las audibles de averías deben ser distintas a las de la alarma
general y deben ser manifestadas mediante el funcionamiento continuo de un dispositivo de
sonido y también se debe evidenciar mediante una señal visible de color ámbar o amarillo
ubicando el lugar o zona donde esta se origina. Esta última no se debe eliminar hasta corregir
la avería. Los dispositivos de alarma general deben emitir una señal repetidas veces con un
tono ascendente, comenzando en una frecuencia de 600 Hertz y finalizando en 1100 Hertz,
con una duración de 2,6 segundos y un intervalo de 0,4 segundos entre ciclos de tono, con
una tolerancia entre ambos de más o menos un 5 %.
Para la ubicación de los difusores de sonido, el nivel de sonido de la señal de alarma debe
estar 15 decibeles por encima del nivel promedio del ruido del ambiente y su altura mínima
de colocación será de 2,1 metros y en caso de ocupaciones con niveles de ruido elevados o
con presencia en sus instalaciones de personal discapacitado debe colocarse un sistema óptico
de alarma ( luz estroboscópica ), adicional al dispositivo de señal de alarma audible.
12

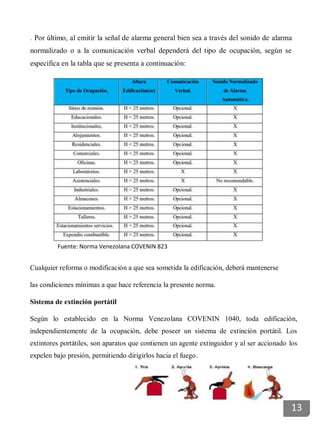

. Por último, al emitir la señal de alarma general bien sea a través del sonido de alarma
normalizado o a la comunicación verbal dependerá del tipo de ocupación, según se
especifica en la tabla que se presenta a continuación:
Fuente: Norma Venezolana COVENIN 823
Cualquier reforma o modificación a que sea sometida la edificación, deberá mantenerse
las condiciones mínimas a que hace referencia la presente norma.
Sistema de extinción portátil
Según lo establecido en la Norma Venezolana COVENIN 1040, toda edificación,
independientemente de la ocupación, debe poseer un sistema de extinción portátil. Los
extintores portátiles, son aparatos que contienen un agente extinguidor y al ser accionado los
expelen bajo presión, permitiendo dirigirlos hacia el fuego.
13

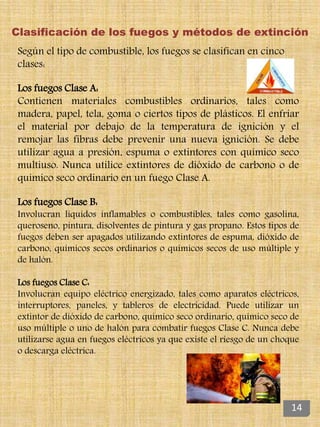

Clasificación de los fuegos y métodos de extinción
Según el tipo de combustible, los fuegos se clasifican en cinco
clases:
Los fuegos Clase A:
Contienen materiales combustibles ordinarios, tales como
madera, papel, tela, goma o ciertos tipos de plásticos. El enfriar
el material por debajo de la temperatura de ignición y el
remojar las fibras debe prevenir una nueva ignición. Se debe
utilizar agua a presión, espuma o extintores con químico seco
multiuso. Nunca utilice extintores de dióxido de carbono o de
químico seco ordinario en un fuego Clase A.
Los fuegos Clase B:
Involucran líquidos inflamables o combustibles, tales como gasolina,
queroseno, pintura, disolventes de pintura y gas propano. Estos tipos de
fuegos deben ser apagados utilizando extintores de espuma, dióxido de
carbono, químicos secos ordinarios o químicos secos de uso múltiple y
de halón.
Los fuegos Clase C:
Involucran equipo eléctrico energizado, tales como aparatos eléctricos,
interruptores, paneles, y tableros de electricidad. Puede utilizar un
extintor de dióxido de carbono, químico seco ordinario, químico seco de
uso múltiple o uno de halón para combatir fuegos Clase C. Nunca debe
utilizarse agua en fuegos eléctricos ya que existe el riesgo de un choque
o descarga eléctrica.
14

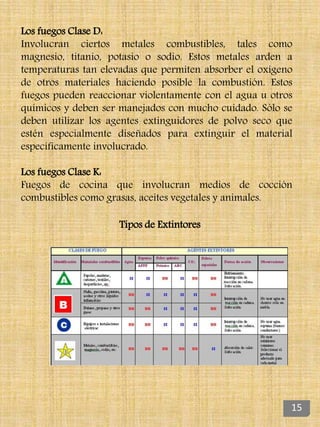

Los fuegos Clase D:
Involucran ciertos metales combustibles, tales como
magnesio, titanio, potasio o sodio. Estos metales arden a
temperaturas tan elevadas que permiten absorber el oxígeno
de otros materiales haciendo posible la combustión. Estos
fuegos pueden reaccionar violentamente con el agua u otros
químicos y deben ser manejados con mucho cuidado. Sólo se
deben utilizar los agentes extinguidores de polvo seco que
estén especialmente diseñados para extinguir el material
específicamente involucrado.
Los fuegos Clase K:
Fuegos de cocina que involucran medios de cocción
combustibles como grasas, aceites vegetales y animales.
Tipos de Extintores
15

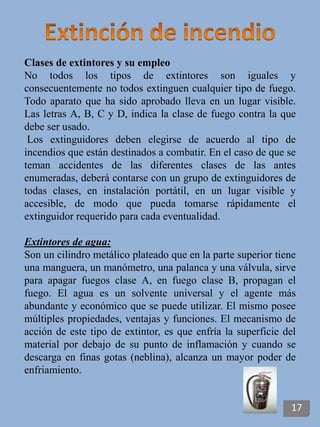

Clases de extintores y su empleo
No todos los tipos de extintores son iguales y
consecuentemente no todos extinguen cualquier tipo de fuego.
Todo aparato que ha sido aprobado lleva en un lugar visible.
Las letras A, B, C y D, indica la clase de fuego contra la que
debe ser usado.
Los extinguidores deben elegirse de acuerdo al tipo de
incendios que están destinados a combatir. En el caso de que se
teman accidentes de las diferentes clases de las antes
enumeradas, deberá contarse con un grupo de extinguidores de
todas clases, en instalación portátil, en un lugar visible y
accesible, de modo que pueda tomarse rápidamente el
extinguidor requerido para cada eventualidad.
Extintores de agua:
Son un cilindro metálico plateado que en la parte superior tiene
una manguera, un manómetro, una palanca y una válvula, sirve
para apagar fuegos clase A, en fuego clase B, propagan el
fuego. El agua es un solvente universal y el agente más
abundante y económico que se puede utilizar. El mismo posee
múltiples propiedades, ventajas y funciones. El mecanismo de
acción de este tipo de extintor, es que enfría la superficie del
material por debajo de su punto de inflamación y cuando se
descarga en finas gotas (neblina), alcanza un mayor poder de
enfriamiento.
17

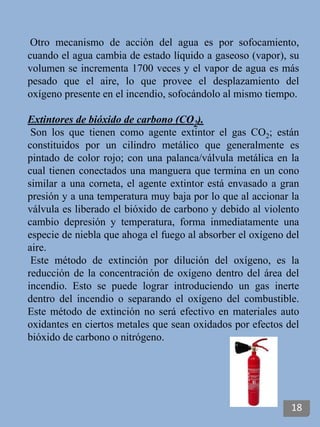

Otro mecanismo de acción del agua es por sofocamiento,
cuando el agua cambia de estado líquido a gaseoso (vapor), su
volumen se incrementa 1700 veces y el vapor de agua es más
pesado que el aire, lo que provee el desplazamiento del
oxígeno presente en el incendio, sofocándolo al mismo tiempo.
Extintores de bióxido de carbono (CO2).
Son los que tienen como agente extintor el gas CO2; están
constituidos por un cilindro metálico que generalmente es
pintado de color rojo; con una palanca/válvula metálica en la
cual tienen conectados una manguera que termina en un cono
similar a una corneta, el agente extintor está envasado a gran
presión y a una temperatura muy baja por lo que al accionar la
válvula es liberado el bióxido de carbono y debido al violento
cambio depresión y temperatura, forma inmediatamente una
especie de niebla que ahoga el fuego al absorber el oxígeno del
aire.
Este método de extinción por dilución del oxígeno, es la
reducción de la concentración de oxígeno dentro del área del
incendio. Esto se puede lograr introduciendo un gas inerte
dentro del incendio o separando el oxígeno del combustible.
Este método de extinción no será efectivo en materiales auto
oxidantes en ciertos metales que sean oxidados por efectos del
bióxido de carbono o nitrógeno.
18

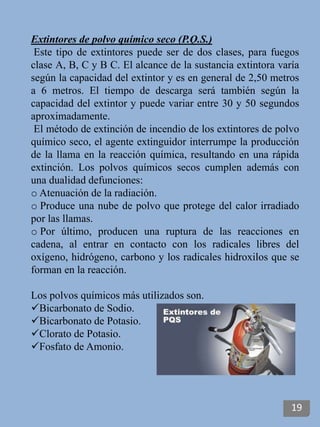

Extintores de polvo químico seco (P.Q.S.)
Este tipo de extintores puede ser de dos clases, para fuegos
clase A, B, C y B C. El alcance de la sustancia extintora varía
según la capacidad del extintor y es en general de 2,50 metros
a 6 metros. El tiempo de descarga será también según la
capacidad del extintor y puede variar entre 30 y 50 segundos
aproximadamente.
El método de extinción de incendio de los extintores de polvo
químico seco, el agente extinguidor interrumpe la producción
de la llama en la reacción química, resultando en una rápida
extinción. Los polvos químicos secos cumplen además con
una dualidad defunciones:
o Atenuación de la radiación.
o Produce una nube de polvo que protege del calor irradiado
por las llamas.
o Por último, producen una ruptura de las reacciones en
cadena, al entrar en contacto con los radicales libres del
oxígeno, hidrógeno, carbono y los radicales hidroxilos que se
forman en la reacción.
Los polvos químicos más utilizados son.
Bicarbonato de Sodio.
Bicarbonato de Potasio.
Clorato de Potasio.
Fosfato de Amonio.
19

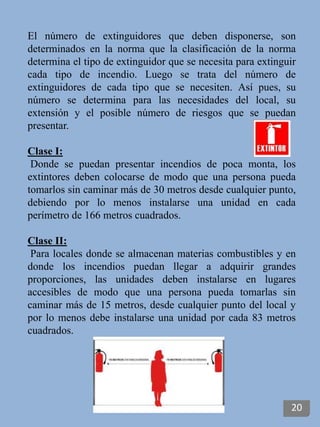

El número de extinguidores que deben disponerse, son
determinados en la norma que la clasificación de la norma
determina el tipo de extinguidor que se necesita para extinguir
cada tipo de incendio. Luego se trata del número de
extinguidores de cada tipo que se necesiten. Así pues, su
número se determina para las necesidades del local, su
extensión y el posible número de riesgos que se puedan
presentar.
Clase I:
Donde se puedan presentar incendios de poca monta, los
extintores deben colocarse de modo que una persona pueda
tomarlos sin caminar más de 30 metros desde cualquier punto,
debiendo por lo menos instalarse una unidad en cada
perímetro de 166 metros cuadrados.
Clase II:
Para locales donde se almacenan materias combustibles y en
donde los incendios puedan llegar a adquirir grandes
proporciones, las unidades deben instalarse en lugares
accesibles de modo que una persona pueda tomarlas sin
caminar más de 15 metros, desde cualquier punto del local y
por lo menos debe instalarse una unidad por cada 83 metros
cuadrados.
20

Clase III.
Para locales donde la cantidad de combustibles presentan
riesgos de incendios de gran peligro, las unidades deben
colocarse de un modo que una persona pueda alcanzarlas sin
caminar más de 15 metros. Aquí se aconseja también la
instalación de unidades montadas sobre ruedas.
Lugar de colocación de los extintores
La posición de los extintores en relación con los peligros, es
muy importante. Se recomienda seguir las siguientes reglas en
la colocación. Colocar el equipo cerca del lugar donde pueda
existir el peligro, aunque no demasiado cerca. Por ejemplo, si
un extintor está destinado a combatir un incendio que pueda
sobrevenir del derramamiento de un líquido inflamable, debe
instalarse un poco retirado de donde pueda ocurrir el
derramamiento y en dirección contraria de la que pueda seguir
el líquido por el suelo con el movimiento característico de este
al buscar su nivel.
Se debe evitar colocar el equipo contra incendio en lugares
donde los materiales estén apilados en torno al él, bloqueando
el camino o dificultando la vista. No debe colocarse el equipo
en lugares donde el movimiento de todos los días pueda
hacerlo caer. Donde sea como de un extintor montado sobre
ruedas, no deben ponerse objetos voluminosos que puedan
estorbar su salida en un momento dado.
21

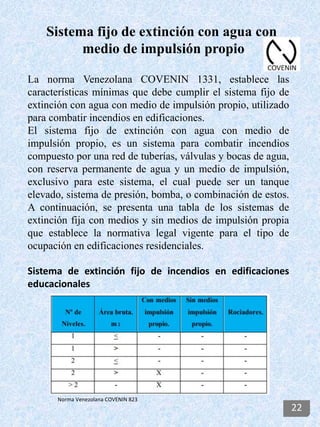

Sistema fijo de extinción con agua con
medio de impulsión propio
La norma Venezolana COVENIN 1331, establece las
características mínimas que debe cumplir el sistema fijo de
extinción con agua con medio de impulsión propio, utilizado
para combatir incendios en edificaciones.
El sistema fijo de extinción con agua con medio de
impulsión propio, es un sistema para combatir incendios
compuesto por una red de tuberías, válvulas y bocas de agua,
con reserva permanente de agua y un medio de impulsión,
exclusivo para este sistema, el cual puede ser un tanque
elevado, sistema de presión, bomba, o combinación de estos.
A continuación, se presenta una tabla de los sistemas de
extinción fija con medios y sin medios de impulsión propia
que establece la normativa legal vigente para el tipo de
ocupación en edificaciones residenciales.
Sistema de extinción fijo de incendios en edificaciones
educacionales
Norma Venezolana COVENIN 823
22

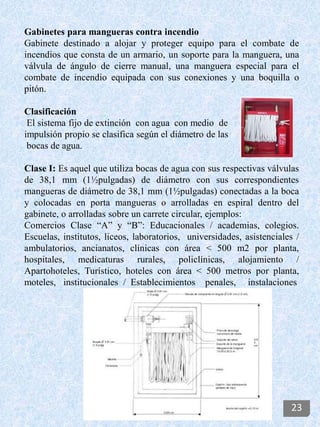

Gabinetes para mangueras contra incendio
Gabinete destinado a alojar y proteger equipo para el combate de
incendios que consta de un armario, un soporte para la manguera, una
válvula de ángulo de cierre manual, una manguera especial para el
combate de incendio equipada con sus conexiones y una boquilla o
pitón.
Clasificación
El sistema fijo de extinción con agua con medio de
impulsión propio se clasifica según el diámetro de las
bocas de agua.
Clase I: Es aquel que utiliza bocas de agua con sus respectivas válvulas
de 38,1 mm (1½pulgadas) de diámetro con sus correspondientes
mangueras de diámetro de 38,1 mm (1½pulgadas) conectadas a la boca
y colocadas en porta mangueras o arrolladas en espiral dentro del
gabinete, o arrolladas sobre un carrete circular, ejemplos:
Comercios Clase “A” y “B”: Educacionales / academias, colegios.
Escuelas, institutos, liceos, laboratorios, universidades, asistenciales /
ambulatorios, ancianatos, clínicas con área < 500 m2 por planta,
hospitales, medicaturas rurales, policlínicas, alojamiento /
Apartohoteles, Turístico, hoteles con área < 500 metros por planta,
moteles, institucionales / Establecimientos penales, instalaciones
23

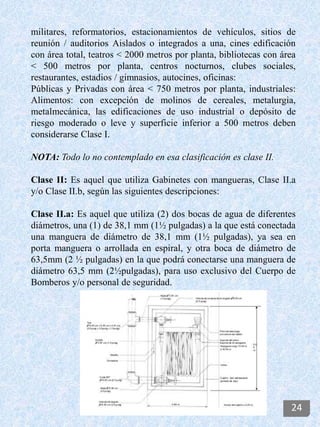

militares, reformatorios, estacionamientos de vehículos, sitios de
reunión / auditorios Aislados o integrados a una, cines edificación
con área total, teatros < 2000 metros por planta, bibliotecas con área
< 500 metros por planta, centros nocturnos, clubes sociales,
restaurantes, estadios / gimnasios, autocines, oficinas:
Públicas y Privadas con área < 750 metros por planta, industriales:
Alimentos: con excepción de molinos de cereales, metalurgia,
metalmecánica, las edificaciones de uso industrial o depósito de
riesgo moderado o leve y superficie inferior a 500 metros deben
considerarse Clase I.
NOTA: Todo lo no contemplado en esa clasificación es clase II.
Clase II: Es aquel que utiliza Gabinetes con mangueras, Clase II.a
y/o Clase II.b, según las siguientes descripciones:
Clase II.a: Es aquel que utiliza (2) dos bocas de agua de diferentes
diámetros, una (1) de 38,1 mm (1½ pulgadas) a la que está conectada
una manguera de diámetro de 38,1 mm (1½ pulgadas), ya sea en
porta manguera o arrollada en espiral, y otra boca de diámetro de
63,5mm (2 ½ pulgadas) en la que podrá conectarse una manguera de
diámetro 63,5 mm (2½pulgadas), para uso exclusivo del Cuerpo de
Bomberos y/o personal de seguridad.
24

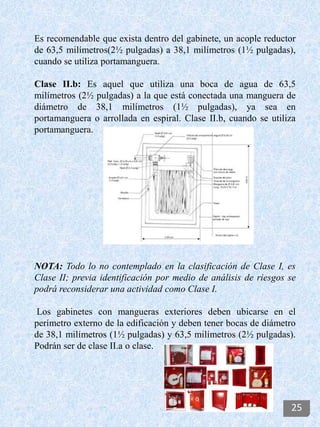

Es recomendable que exista dentro del gabinete, un acople reductor
de 63,5 milímetros(2½ pulgadas) a 38,1 milímetros (1½ pulgadas),
cuando se utiliza portamanguera.
Clase II.b: Es aquel que utiliza una boca de agua de 63,5
milímetros (2½ pulgadas) a la que está conectada una manguera de
diámetro de 38,1 milímetros (1½ pulgadas), ya sea en
portamanguera o arrollada en espiral. Clase II.b, cuando se utiliza
portamanguera.
NOTA: Todo lo no contemplado en la clasificación de Clase I, es
Clase II; previa identificación por medio de análisis de riesgos se
podrá reconsiderar una actividad como Clase I.
Los gabinetes con mangueras exteriores deben ubicarse en el
perímetro externo de la edificación y deben tener bocas de diámetro
de 38,1 milímetros (1½ pulgadas) y 63,5 milímetros (2½ pulgadas).
Podrán ser de clase II.a o clase.
25

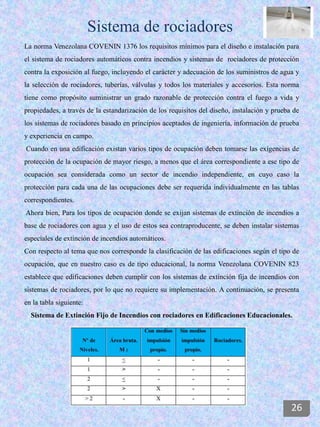

Sistema de rociadores
La norma Venezolana COVENIN 1376 los requisitos mínimos para el diseño e instalación para
el sistema de rociadores automáticos contra incendios y sistemas de rociadores de protección
contra la exposición al fuego, incluyendo el carácter y adecuación de los suministros de agua y
la selección de rociadores, tuberías, válvulas y todos los materiales y accesorios. Esta norma
tiene como propósito suministrar un grado razonable de protección contra el fuego a vida y
propiedades, a través de la estandarización de los requisitos del diseño, instalación y prueba de
los sistemas de rociadores basado en principios aceptados de ingeniería, información de prueba
y experiencia en campo.
Cuando en una edificación existan varios tipos de ocupación deben tomarse las exigencias de
protección de la ocupación de mayor riesgo, a menos que el área correspondiente a ese tipo de
ocupación sea considerada como un sector de incendio independiente, en cuyo caso la
protección para cada una de las ocupaciones debe ser requerida individualmente en las tablas
correspondientes.
Ahora bien, Para los tipos de ocupación donde se exijan sistemas de extinción de incendios a
base de rociadores con agua y el uso de estos sea contraproducente, se deben instalar sistemas
especiales de extinción de incendios automáticos.
Con respecto al tema que nos corresponde la clasificación de las edificaciones según el tipo de
ocupación, que en nuestro caso es de tipo educacional, la norma Venezolana COVENIN 823
establece que edificaciones deben cumplir con los sistemas de extinción fija de incendios con
sistemas de rociadores, por lo que no requiere su implementación. A continuación, se presenta
en la tabla siguiente:
Sistema de Extinción Fijo de Incendios con rociadores en Edificaciones Educacionales.
26

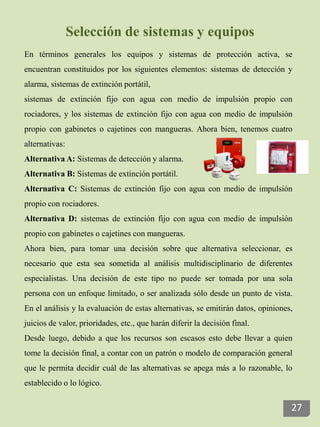

Selección de sistemas y equipos
En términos generales los equipos y sistemas de protección activa, se
encuentran constituidos por los siguientes elementos: sistemas de detección y
alarma, sistemas de extinción portátil,
sistemas de extinción fijo con agua con medio de impulsión propio con
rociadores, y los sistemas de extinción fijo con agua con medio de impulsión
propio con gabinetes o cajetines con mangueras. Ahora bien, tenemos cuatro
alternativas:
Alternativa A: Sistemas de detección y alarma.
Alternativa B: Sistemas de extinción portátil.
Alternativa C: Sistemas de extinción fijo con agua con medio de impulsión
propio con rociadores.
Alternativa D: sistemas de extinción fijo con agua con medio de impulsión
propio con gabinetes o cajetines con mangueras.
Ahora bien, para tomar una decisión sobre que alternativa seleccionar, es
necesario que esta sea sometida al análisis multidisciplinario de diferentes
especialistas. Una decisión de este tipo no puede ser tomada por una sola
persona con un enfoque limitado, o ser analizada sólo desde un punto de vista.
En el análisis y la evaluación de estas alternativas, se emitirán datos, opiniones,
juicios de valor, prioridades, etc., que harán diferir la decisión final.
Desde luego, debido a que los recursos son escasos esto debe llevar a quien
tome la decisión final, a contar con un patrón o modelo de comparación general
que le permita decidir cuál de las alternativas se apega más a lo razonable, lo
establecido o lo lógico.
27

https://slideplayer.es/slide/5642575/
https://es.slideshare.net/EdgarNA/sistema-de-deteccion-contra-incendio
https://issuu.com/batdroper/docs/revista_alarmas__deteccion_de_incen
https://issuu.com/sr.jose/docs/sistemascontraincendios
https://issuu.com/julioevies02/docs/presentaci_n_julio_instalacion.pptx
https://issuu.com/romaah/docs/proteccion_cc2
http://normascontrolyprevenciondeincendios.blogspot.com/

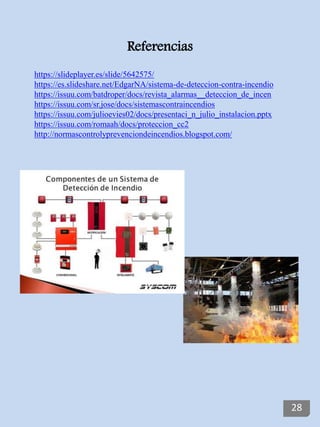

Referencias
28

Sistemas de alarma

Más contenido relacionado

La actualidad más candente

Similar a Sistemas de alarma

Último

Sistemas de alarma
