El documento describe las principales instalaciones presentes en una vivienda, incluyendo la instalación eléctrica, el suministro de agua, la red de desagüe, la climatización, el gas y las comunicaciones. Explica los elementos que componen cada instalación, como la acometida, los contadores, las tuberías y los circuitos interiores. También aborda conceptos como la domótica, la arquitectura bioclimática y medidas de ahorro energético y seguridad.

2. LAS INSTALACIONES EN LA VIVIENDA ELÉCTRICA AGUA CALIENTE SANITARIA INSTALACIÓN DE DESAGÜE CALEFACCIÓN GAS OTRAS: Telefonía, TV, Sistemas de seguridad….

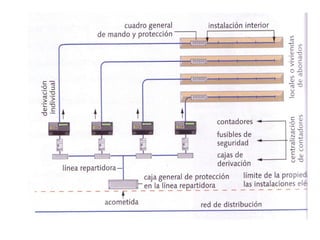

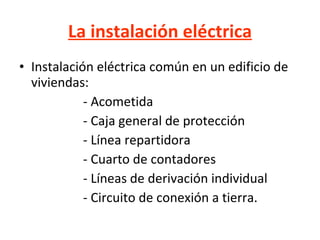

3. La instalación eléctrica Instalación eléctrica común en un edificio de viviendas: - Acometida - Caja general de protección - Línea repartidora - Cuarto de contadores - Líneas de derivación individual - Circuito de conexión a tierra.

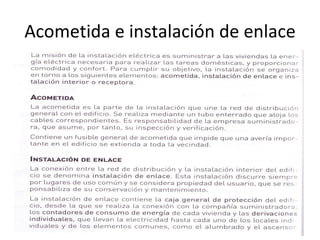

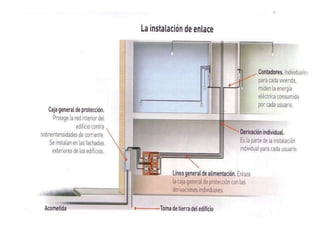

4. Acometida e instalación de enlace

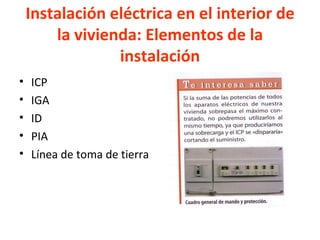

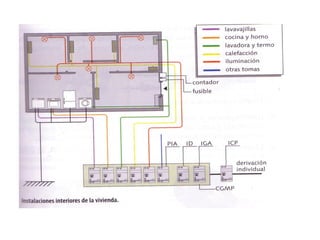

7. Instalación eléctrica en el interior de la vivienda: Elementos de la instalación ICP IGA ID PIA Línea de toma de tierra

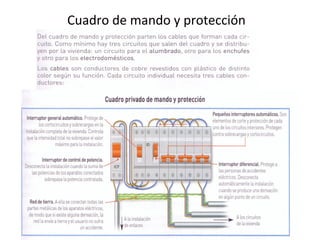

8. Cuadro de mando y protección

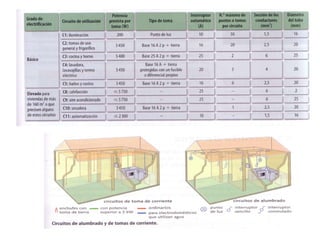

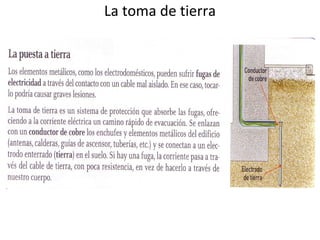

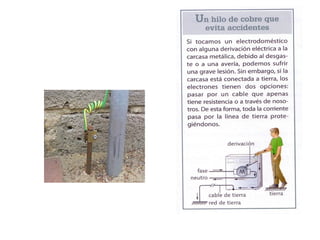

11. La toma de tierra

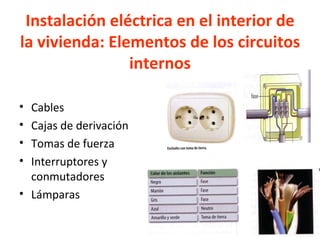

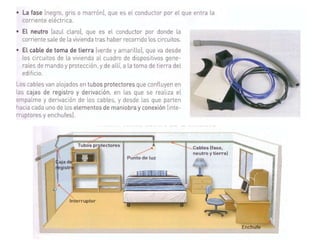

13. Instalación eléctrica en el interior de la vivienda: Elementos de los circuitos internos Cables Cajas de derivación Tomas de fuerza Interruptores y conmutadores Lámparas

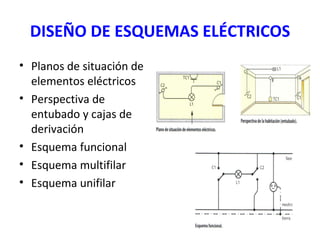

15. DISEÑO DE ESQUEMAS ELÉCTRICOS Planos de situación de elementos eléctricos Perspectiva de entubado y cajas de derivación Esquema funcional Esquema multifilar Esquema unifilar

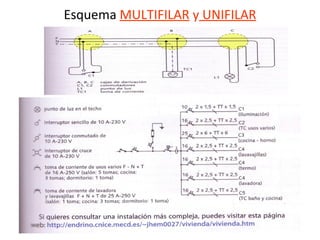

16. Esquema MULTIFILAR y UNIFILAR

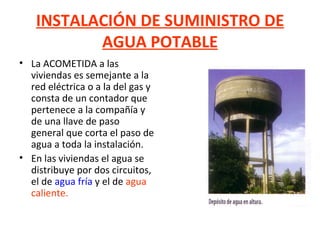

17. INSTALACIÓN DE SUMINISTRO DE AGUA POTABLE La ACOMETIDA a las viviendas es semejante a la red eléctrica o a la del gas y consta de un contador que pertenece a la compañía y de una llave de paso general que corta el paso de agua a toda la instalación. En las viviendas el agua se distribuye por dos circuitos, el de agua fría y el de agua caliente.

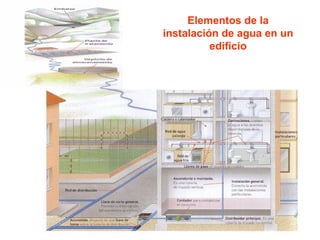

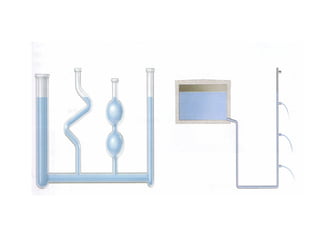

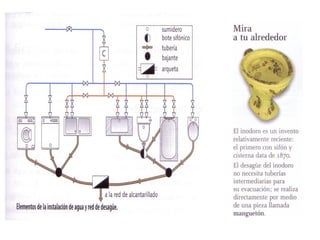

19. Elementos de la instalación de agua en un edificio

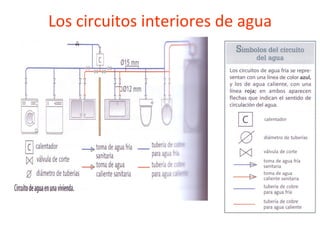

20. Los circuitos interiores de agua

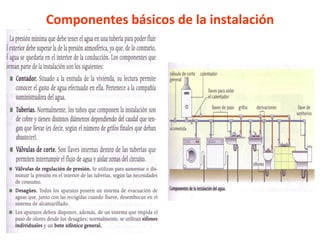

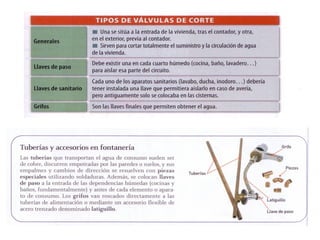

21. Componentes básicos de la instalación

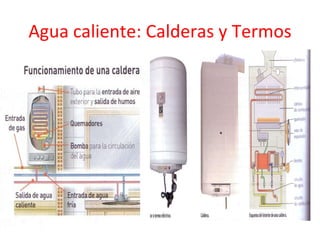

23. Agua caliente: Calderas y Termos

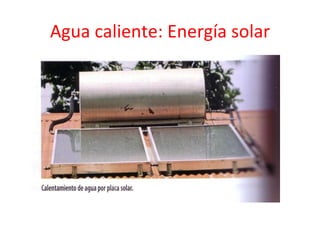

24. Agua caliente: Energía solar

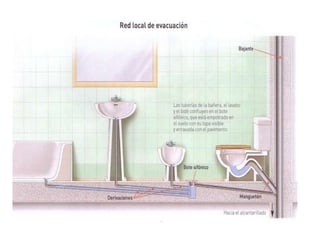

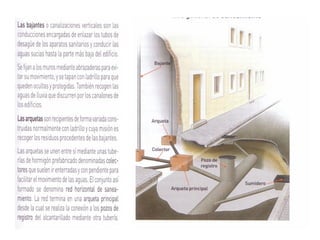

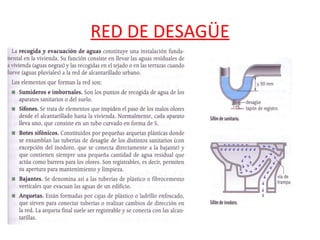

25. RED DE DESAGÜE

30. CLIMATIZACIÓN : Calefacción y Aire acondicionado

31. CLIMATIZACIÓN: Calefacción por generador

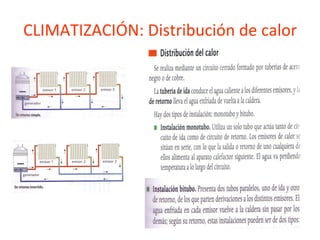

32. CLIMATIZACIÓN: Distribución de calor

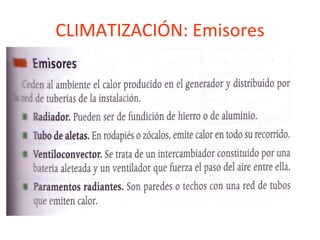

33. CLIMATIZACIÓN: Emisores

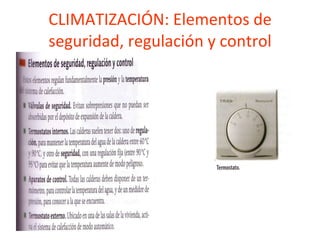

34. CLIMATIZACIÓN: Elementos de seguridad, regulación y control

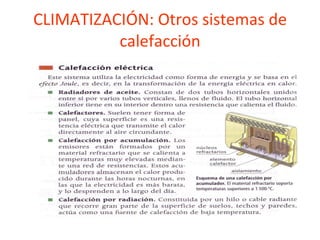

35. CLIMATIZACIÓN: Otros sistemas de calefacción

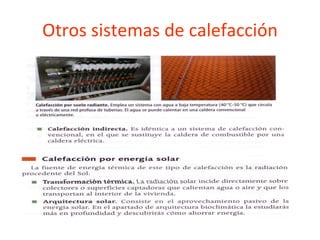

36. Otros sistemas de calefacción

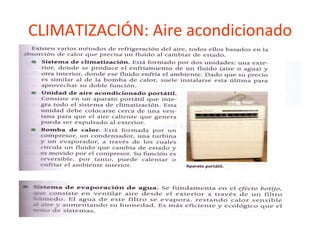

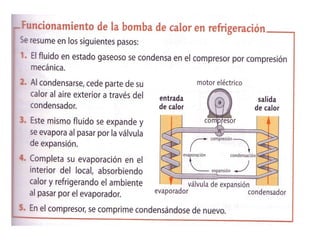

37. CLIMATIZACIÓN: Aire acondicionado

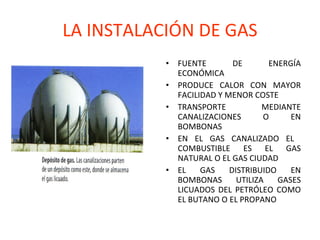

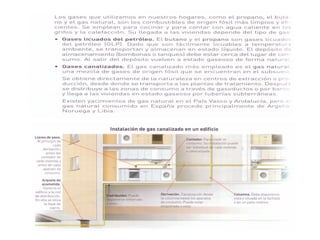

39. LA INSTALACIÓN DE GAS FUENTE DE ENERGÍA ECONÓMICA PRODUCE CALOR CON MAYOR FACILIDAD Y MENOR COSTE TRANSPORTE MEDIANTE CANALIZACIONES O EN BOMBONAS EN EL GAS CANALIZADO EL COMBUSTIBLE ES EL GAS NATURAL O EL GAS CIUDAD EL GAS DISTRIBUIDO EN BOMBONAS UTILIZA GASES LICUADOS DEL PETRÓLEO COMO EL BUTANO O EL PROPANO

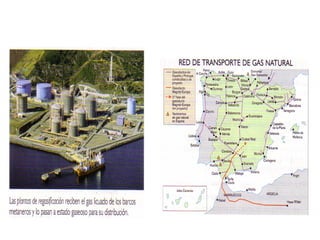

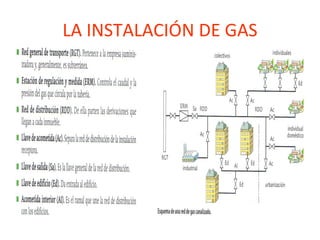

41. LA INSTALACIÓN DE GAS

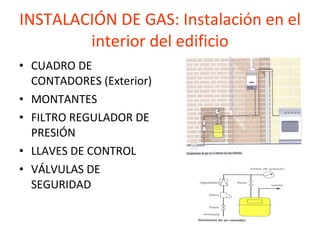

42. INSTALACIÓN DE GAS: Instalación en el interior del edificio CUADRO DE CONTADORES (Exterior) MONTANTES FILTRO REGULADOR DE PRESIÓN LLAVES DE CONTROL VÁLVULAS DE SEGURIDAD

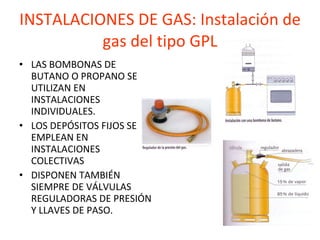

44. INSTALACIONES DE GAS: Instalación de gas del tipo GPL LAS BOMBONAS DE BUTANO O PROPANO SE UTILIZAN EN INSTALACIONES INDIVIDUALES. LOS DEPÓSITOS FIJOS SE EMPLEAN EN INSTALACIONES COLECTIVAS DISPONEN TAMBIÉN SIEMPRE DE VÁLVULAS REGULADORAS DE PRESIÓN Y LLAVES DE PASO.

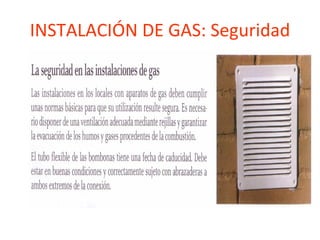

45. INSTALACIÓN DE GAS: Seguridad

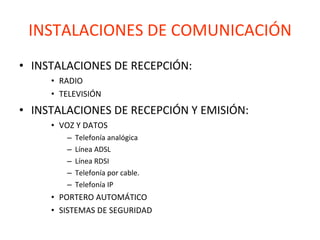

46. INSTALACIONES DE COMUNICACIÓN INSTALACIONES DE RECEPCIÓN: RADIO TELEVISIÓN INSTALACIONES DE RECEPCIÓN Y EMISIÓN: VOZ Y DATOS Telefonía analógica Línea ADSL Línea RDSI Telefonía por cable. Telefonía IP PORTERO AUTOMÁTICO SISTEMAS DE SEGURIDAD

47. INSTALACIONES DE RECEPCIÓN: Instalaciones de recepción de RADIO Y TV

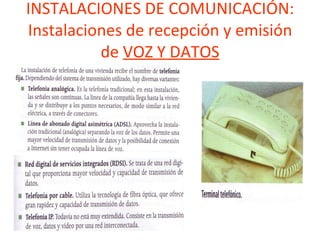

48. INSTALACIONES DE COMUNICACIÓN: Instalaciones de recepción y emisión de VOZ Y DATOS

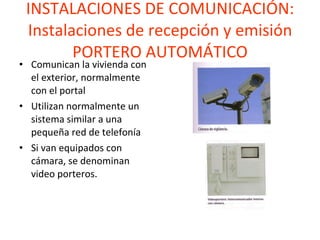

49. INSTALACIONES DE COMUNICACIÓN: Instalaciones de recepción y emisión PORTERO AUTOMÁTICO Comunican la vivienda con el exterior, normalmente con el portal Utilizan normalmente un sistema similar a una pequeña red de telefonía Si van equipados con cámara, se denominan video porteros.

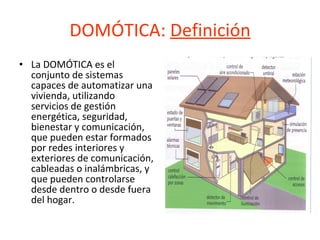

50. DOMÓTICA: Definición La DOMÓTICA es el conjunto de sistemas capaces de automatizar una vivienda, utilizando servicios de gestión energética, seguridad, bienestar y comunicación, que pueden estar formados por redes interiores y exteriores de comunicación, cableadas o inalámbricas, y que pueden controlarse desde dentro o desde fuera del hogar.

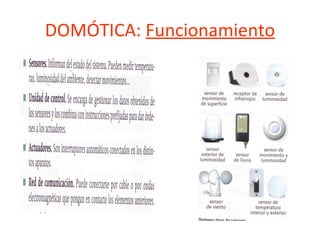

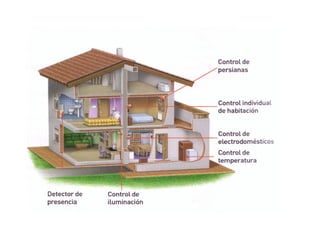

52. DOMÓTICA: Funcionamiento

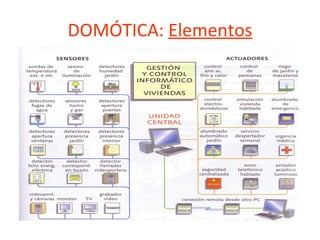

53. DOMÓTICA: Elementos

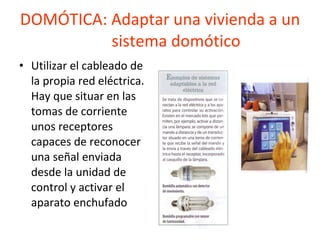

54. DOMÓTICA: Adaptar una vivienda a un sistema domótico Utilizar el cableado de la propia red eléctrica. Hay que situar en las tomas de corriente unos receptores capaces de reconocer una señal enviada desde la unidad de control y activar el aparato enchufado

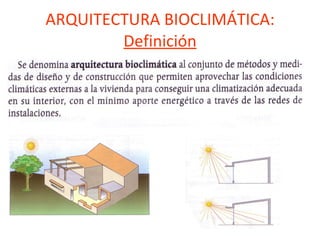

55. ARQUITECTURA BIOCLIMÁTICA: Definición

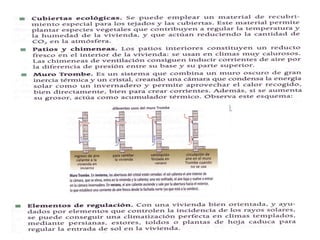

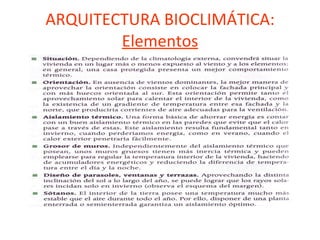

56. ARQUITECTURA BIOCLIMÁTICA: Elementos

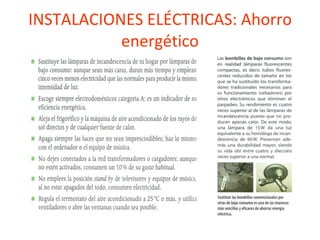

58. INSTALACIONES ELÉCTRICAS: Ahorro energético

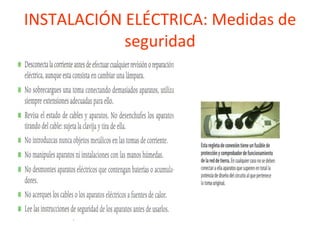

59. INSTALACIÓN ELÉCTRICA: Medidas de seguridad

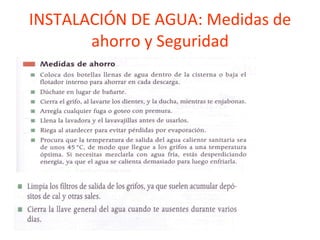

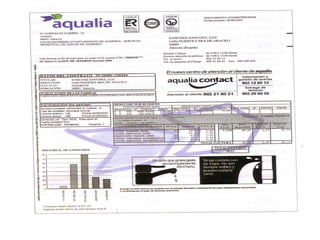

60. INSTALACIÓN DE AGUA: Medidas de ahorro y Seguridad

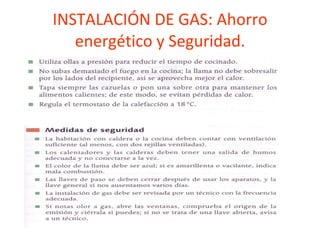

61. INSTALACIÓN DE GAS: Ahorro energético y Seguridad.
