MEDICIONES ELECTRICAS
Elaborado por:
Jorge Reina
CI 15283672
Cabudare, mayo del 2014

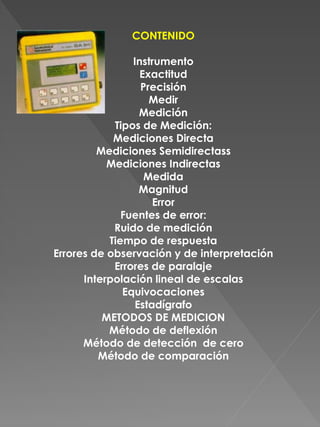

2. CONTENIDO
Instrumento
Exactitud
Precisión
Medir
Medición
Tipos de Medición:
Mediciones Directa
Mediciones Semidirectass
Mediciones Indirectas
Medida
Magnitud
Error
Fuentes de error:
Ruido de medición
Tiempo de respuesta
Errores de observación y de interpretación
Errores de paralaje
Interpolación lineal de escalas
Equivocaciones
Estadígrafo
METODOS DE MEDICION
Método de deflexión
Método de detección de cero
Método de comparación

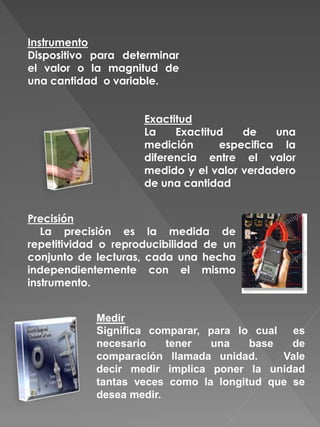

3. Instrumento
Dispositivo para determinar
el valor o la magnitud de
una cantidad o variable.
Exactitud
La Exactitud de una
medición especifica la
diferencia entre el valor
medido y el valor verdadero
de una cantidad
Precisión
La precisión es la medida de
repetitividad o reproducibilidad de un
conjunto de lecturas, cada una hecha
independientemente con el mismo
instrumento.
Medir
Significa comparar, para lo cual es
necesario tener una base de
comparación llamada unidad. Vale
decir medir implica poner la unidad
tantas veces como la longitud que se
desea medir.

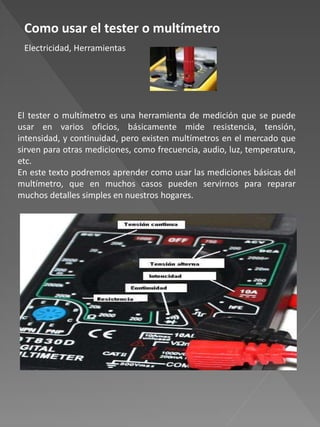

4. Como usar el tester o multímetro
Electricidad, Herramientas
El tester o multímetro es una herramienta de medición que se puede
usar en varios oficios, básicamente mide resistencia, tensión,
intensidad, y continuidad, pero existen multímetros en el mercado que
sirven para otras mediciones, como frecuencia, audio, luz, temperatura,
etc.
En este texto podremos aprender como usar las mediciones básicas del
multímetro, que en muchos casos pueden servirnos para reparar
muchos detalles simples en nuestros hogares.

5. Como medir tensión
La tensión se mide en volts o voltios, y es la fuerza que mueve los
electrones en un circuito cerrado. En los hogares la tensión que
podemos medir comúnmente es de 110 voltios y de 220 voltios
alternos, con una variación de +/- 10 volts, esta tensión la podemos
medir en los tomacorrientes colocando en cada agujero las puntas,
pero antes debemos asegurarnos de tener el multímetro en tensión
alterna V~ (ACV)
Como medir Continuidad
Medir continuidad en el oficio de electricista nos sirve para muchas
cosas, lo usamos para saber si un conductor no esta cortado, o una
llave o punto sirve o esta dañado internamente, además de otras
aplicaciones, voy a explicar como usaríamos esta herramienta para
reconocer algunas fallas.

6. Como medir resistencia
La resistencia eléctrica es la medida de la oposición de un
objeto o material al paso de la corriente y se mide en ohm ?,
En electricidad no hay muchas aplicaciones para esto, se usa
mas en electrónica donde hay componentes llamados
resistencias. Para electricidad la resistencia se puede
encontrar en todo artefacto que use bobinas como motores o
los balastos de los tubos, etc.
Como medir intensidad
La intensidad es el consumo de un artefacto y se mide en amperes (A).
Para medir el consumo de un artefacto debemos colocar las fichas del
tester según como lo indique el manual ya que hay muchos tipos de
tester, y según las marcas van cambiando las posiciones, también se
puede medir con una pinza amperometrica y algunos tester tienen esta
opción.

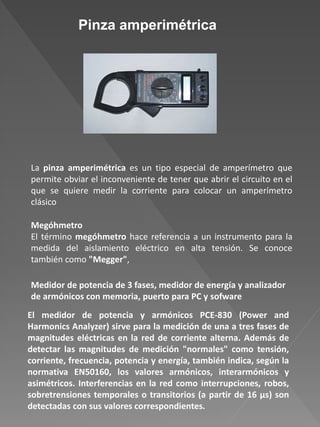

7. Pinza amperimétrica
La pinza amperimétrica es un tipo especial de amperímetro que
permite obviar el inconveniente de tener que abrir el circuito en el
que se quiere medir la corriente para colocar un amperímetro
clásico
Megóhmetro
El término megóhmetro hace referencia a un instrumento para la
medida del aislamiento eléctrico en alta tensión. Se conoce
también como "Megger",
El medidor de potencia y armónicos PCE-830 (Power and
Harmonics Analyzer) sirve para la medición de una a tres fases de
magnitudes eléctricas en la red de corriente alterna. Además de
detectar las magnitudes de medición "normales" como tensión,
corriente, frecuencia, potencia y energía, también indica, según la
normativa EN50160, los valores armónicos, interarmónicos y
asimétricos. Interferencias en la red como interrupciones, robos,
sobretrensiones temporales o transitorios (a partir de 16 µs) son
detectadas con sus valores correspondientes.
Medidor de potencia de 3 fases, medidor de energía y analizador
de armónicos con memoria, puerto para PC y sofware

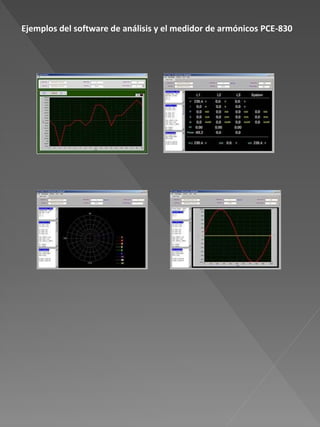

8. Ejemplos del software de análisis y el medidor de armónicos PCE-830

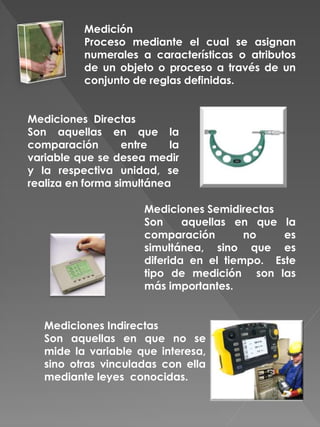

9. Mediciones Directas
Son aquellas en que la
comparación entre la
variable que se desea medir
y la respectiva unidad, se
realiza en forma simultánea
Mediciones Semidirectas
Son aquellas en que la
comparación no es
simultánea, sino que es
diferida en el tiempo. Este
tipo de medición son las
más importantes.
Mediciones Indirectas
Son aquellas en que no se
mide la variable que interesa,
sino otras vinculadas con ella
mediante leyes conocidas.
Medición
Proceso mediante el cual se asignan
numerales a características o atributos
de un objeto o proceso a través de un
conjunto de reglas definidas.

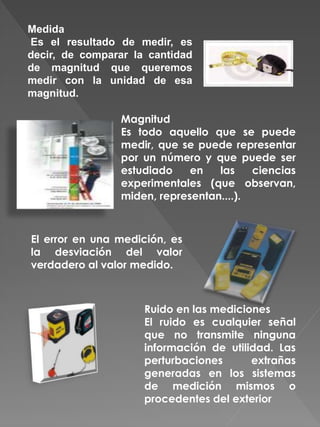

10. Medida
Es el resultado de medir, es
decir, de comparar la cantidad
de magnitud que queremos
medir con la unidad de esa
magnitud.
Magnitud
Es todo aquello que se puede
medir, que se puede representar
por un número y que puede ser
estudiado en las ciencias
experimentales (que observan,
miden, representan....).
El error en una medición, es
la desviación del valor
verdadero al valor medido.
Ruido en las mediciones
El ruido es cualquier señal
que no transmite ninguna
información de utilidad. Las
perturbaciones extrañas
generadas en los sistemas
de medición mismos o
procedentes del exterior

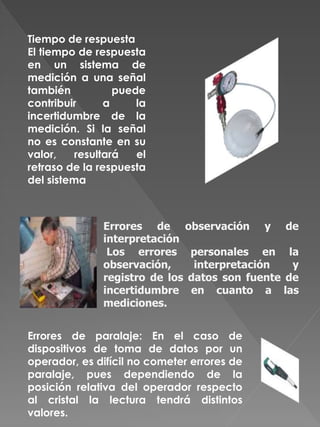

11. Tiempo de respuesta
El tiempo de respuesta
en un sistema de
medición a una señal
también puede
contribuir a la
incertidumbre de la
medición. Si la señal
no es constante en su
valor, resultará el
retraso de la respuesta
del sistema
Errores de observación y de
interpretación
Los errores personales en la
observación, interpretación y
registro de los datos son fuente de
incertidumbre en cuanto a las
mediciones.
Errores de paralaje: En el caso de
dispositivos de toma de datos por un
operador, es difícil no cometer errores de
paralaje, pues dependiendo de la
posición relativa del operador respecto
al cristal la lectura tendrá distintos
valores.

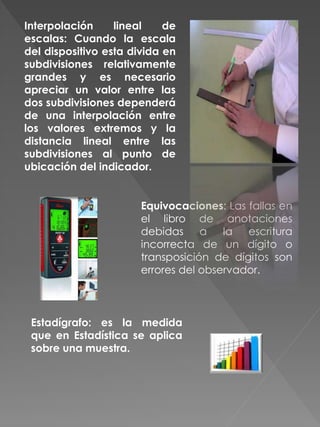

12. Interpolación lineal de
escalas: Cuando la escala
del dispositivo esta divida en
subdivisiones relativamente
grandes y es necesario
apreciar un valor entre las
dos subdivisiones dependerá
de una interpolación entre
los valores extremos y la
distancia lineal entre las
subdivisiones al punto de
ubicación del indicador.
Equivocaciones: Las fallas en
el libro de anotaciones
debidas a la escritura
incorrecta de un dígito o
transposición de dígitos son
errores del observador.
Estadígrafo: es la medida
que en Estadística se aplica
sobre una muestra.

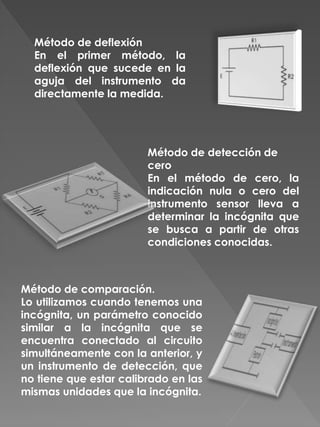

13. Método de deflexión
En el primer método, la
deflexión que sucede en la
aguja del instrumento da
directamente la medida.
Método de detección de
cero
En el método de cero, la
indicación nula o cero del
instrumento sensor lleva a
determinar la incógnita que
se busca a partir de otras
condiciones conocidas.
Método de comparación.
Lo utilizamos cuando tenemos una
incógnita, un parámetro conocido
similar a la incógnita que se
encuentra conectado al circuito
simultáneamente con la anterior, y
un instrumento de detección, que
no tiene que estar calibrado en las
mismas unidades que la incógnita.
